Короткий ответ: что выбрать

Есть готовые трубы сбоку — выбирайте боковое подключение. Трубы ещё проектируются и будут скрыты в полу — нижнее. Если разводка не определена окончательно, сначала согласуйте модель с монтажником и только потом выводите трубы.

Для панельных радиаторов Kermi это обычно означает выбор между Profil-K с боковым подключением и Profil-V с нижним подключением. У этих исполнений отличаются не только места присоединения труб, но и комплектация арматурой.

Боковое и нижнее подключение: сравнение

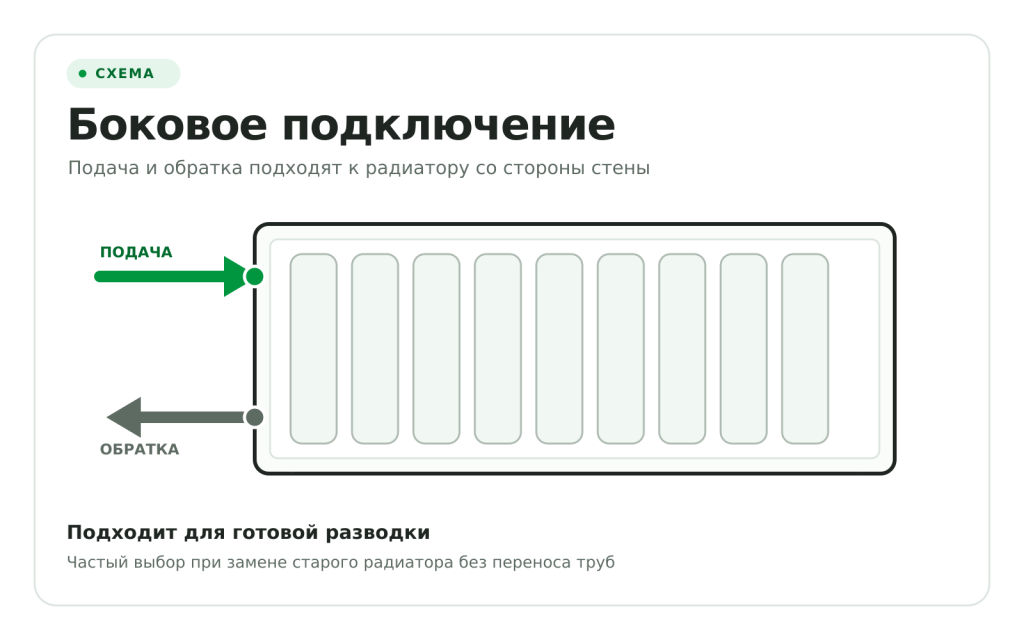

Как устроено боковое подключение радиатора

У бокового радиатора подача и обратка присоединяются к отверстиям на торцах. Это самый понятный вариант для квартиры со стояковой системой и открытой разводкой по стене.

У панельных Kermi Profil-K предусмотрены боковые присоединительные отверстия. В зависимости от расположения труб радиатор подключают с одной стороны или по диагональной схеме — конкретный вариант нужно выбирать по монтажной инструкции и длине прибора.

Когда боковое подключение особенно удобно

• вы меняете старую батарею, а выводы труб уже находятся сбоку;
• не хотите вскрывать пол и переносить существующую разводку;
• радиатор стоит рядом со стояком центрального отопления;
• нужно сохранить известное межосевое расстояние;
• внешний вид труб не критичен или их можно аккуратно оформить.

Что проверить до заказа

Измерьте расстояние между центрами подающей и обратной труб, уточните сторону стояка и сфотографируйте существующее подключение. Если новый радиатор отличается по высоте или длине, монтажнику могут понадобиться перенос выводов, новые кронштейны и другая арматура.

Также заранее решите, где будет термостатический клапан. У Profil-K он не является частью встроенного нижнего узла, поэтому регулировочную арматуру обычно ставят отдельно на подаче.

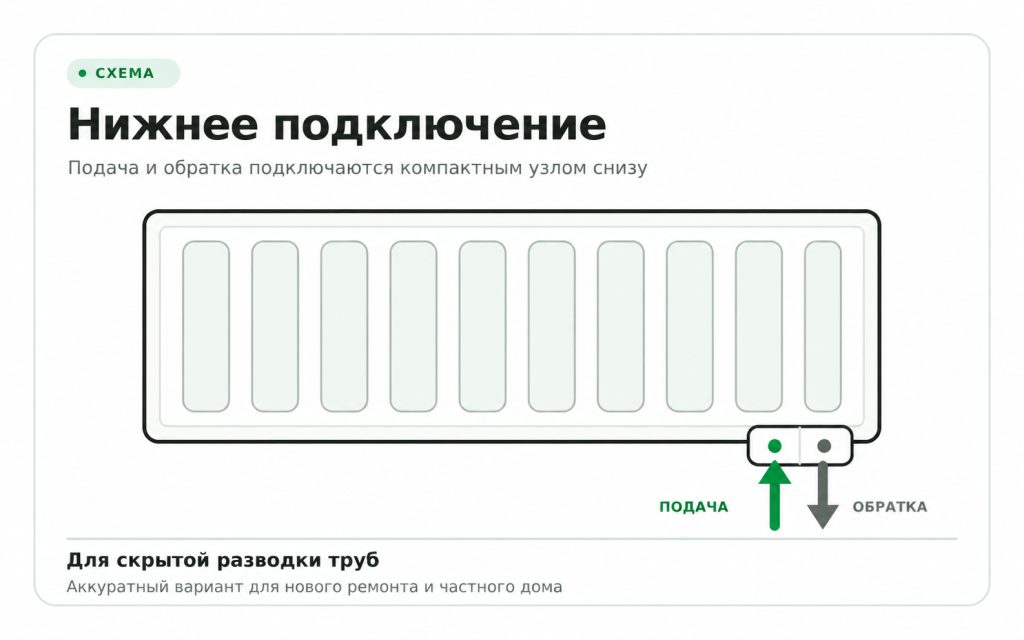

Как устроено нижнее подключение радиатора

У нижнего радиатора оба патрубка находятся снизу и подключаются компактным узлом. Трубы можно вывести из пола или стены так, чтобы они почти не попадали в поле зрения.

У панельных Kermi Profil-V подводка расположена снизу, а термостатический клапан встроен в радиатор. В карточках моделей встречается нижнее правое и нижнее левое исполнение: сторона указывает, где находится узел подключения и термостатическая вставка.

Преимущества нижнего подключения

• аккуратный вид без длинных горизонтальных участков труб;
• удобная разводка по полу в новостройке или частном доме;
• встроенный клапан упрощает установку термостатической головки;
• подключающий узел позволяет обслуживать или снять прибор без демонтажа всей ветки, если это предусмотрено арматурой;
• проще вписать радиатор в современный интерьер.

Что важно не перепутать

Нижнее боковое и нижнее центральное подключение — разные варианты. У обычного Profil-V узел смещён к правому или левому краю, поэтому сторону выбирают до монтажа труб. Если нужна большая свобода, рассмотрите универсальные модели Kermi Profil-V, но всё равно сверяйте схему конкретного артикула.

Не ориентируйтесь только на внешний вид фотографии. В карточке товара нужно проверить тип и сторону подключения, присоединительный размер, межосевое расстояние нижних патрубков и комплект поставки.

Влияет ли подключение на теплоотдачу

Тип подключения сам по себе не заменяет расчёт мощности. Сравнивать нужно значения из карточек конкретных радиаторов при одном температурном режиме.

Корректно установленный Profil-K и корректно установленный Profil-V подбираются по требуемой мощности комнаты. Нельзя автоматически считать, что нижняя модель всегда греет слабее или боковая — сильнее. Производитель задаёт внутреннюю схему движения теплоносителя для каждого исполнения, а каталожная мощность относится к определённой модели и режиму испытаний.

Реальная отдача ухудшается не из-за самого слова «нижнее», а из-за ошибок: перепутали подачу и обратку, оставили воздух в приборе, закрыли клапан, не выполнили балансировку или выбрали радиатор без запаса для низкой температуры теплоносителя.

Три примера выбора

А что у трубчатых радиаторов Kermi

Логика выбора та же: боковая подводка удобна при существующих трубах, нижняя — при скрытой разводке. Но у трубчатых моделей больше вариантов расположения патрубков и кодов подключения.

В трубчатых радиаторах Kermi встречаются боковые, нижние боковые и нижние центральные схемы, исполнения со встроенным клапаном и без него. Например, в карточках складских моделей обозначение N69 используется для нижнего подключения со встроенным термовентилем.

Код подключения нельзя выбирать по памяти: допустимые варианты зависят от модели, высоты, длины, числа колонок и наличия клапана. При заказе трубчатого радиатора передайте консультанту схему труб или фото выводов — это надёжнее, чем ориентироваться только на краткое название.

Частые ошибки при выборе и монтаже

• Спрятали трубы до выбора радиатора. После стяжки выясняется, что выводы не совпадают с узлом или стороной подключения.
• Перепутали левое и правое нижнее исполнение. Проверяйте сторону по схеме, стоя лицом к радиатору, и сверяйте это правило с документацией модели.
• Не различили нижнее боковое и нижнее центральное подключение. Одинаковое слово «нижнее» не означает одинаковое положение патрубков.
• Заказали радиатор без нужной арматуры. Термоголовка, подключающий узел, краны и переходники могут не входить в базовую комплектацию.
• Перепутали подачу и обратку. Это может привести к шуму, плохому прогреву и некорректной работе термостатического клапана.
• Выбрали модель только по трубам. Подходящее подключение не компенсирует недостаточную мощность или неправильный размер.
• Сравнили присоединения только по диаметру. У боковых и нижних панельных моделей могут использоваться разные резьбы и разные типы арматуры.

Чеклист перед заказом

• рассчитана мощность для комнаты;
• известны высота и длина радиатора;
• определено место выхода труб;
• выбрано боковое или нижнее подключение;
• уточнена правая или левая сторона;
• проверено межосевое расстояние;
• сверены подача и обратка;
• уточнён присоединительный размер;
• подобран узел подключения;
• подобрана термоголовка;
• проверены крепления и отступы;
• монтажник согласовал схему.
