Чертежи и размеры KERMI 2220

Серия: 2-трубчатые
Высота H: 2200мм
Глубина T: 65мм
Межосевое N: 2130мм
Длина L: 90-1890мм
Секций: №12 2-42, №69 ТВВ 4-42

Подбор чертежа

Модель радиатора

Количество секций

Тип подключения

№12, боковое от 2 до 42 секций №69 ТВВ, нижнее с термовентилем от 4 до 42 секций

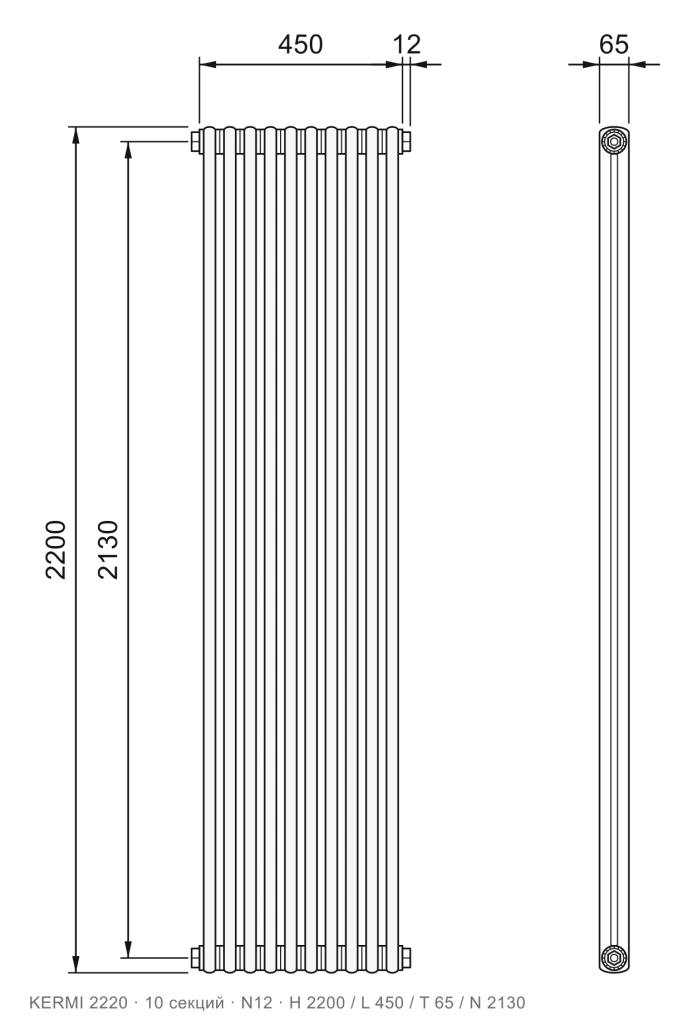

Габаритный чертёж трубчатого радиатора KERMI 2220, 10 секций, подключение N12, размеры 2200×450×65 мм

KERMI 2220, 10 секций, №12

HВысота: 2200мм
LДлина: 450мм
TГлубина: 65мм
NМежосевое: 2130мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 2200 мм, Глубина T 65 мм, Межосевое N 2130 мм

Секций	Длина L	№12 боковое	№69 ТВВ нижнее с термовентилем

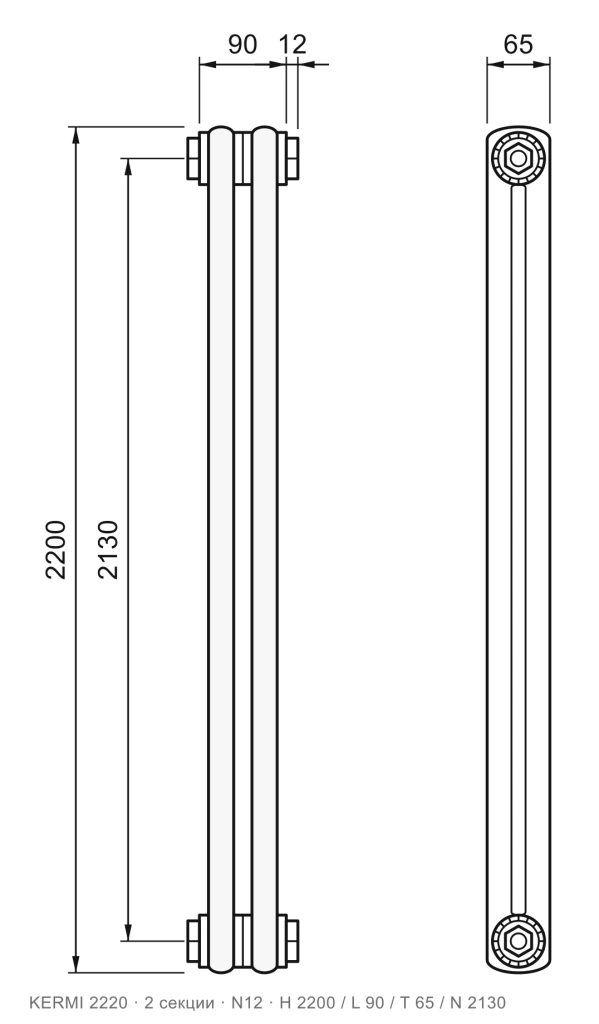

2	90мм	Схема: KERMI 2220, 2 секции, №12 В каталог: KERMI 2220, 2 секции, №12, RAL 9016	нет
3	135мм	Схема: KERMI 2220, 3 секции, №12 В каталог: KERMI 2220, 3 секции, №12, RAL 9016	нет
4	180мм	Схема: KERMI 2220, 4 секции, №12 В каталог: KERMI 2220, 4 секции, №12, RAL 9016	Схема: KERMI 2220, 4 секции, №69 ТВВ В каталог: KERMI 2220, 4 секции, №69 ТВВ, RAL 9016

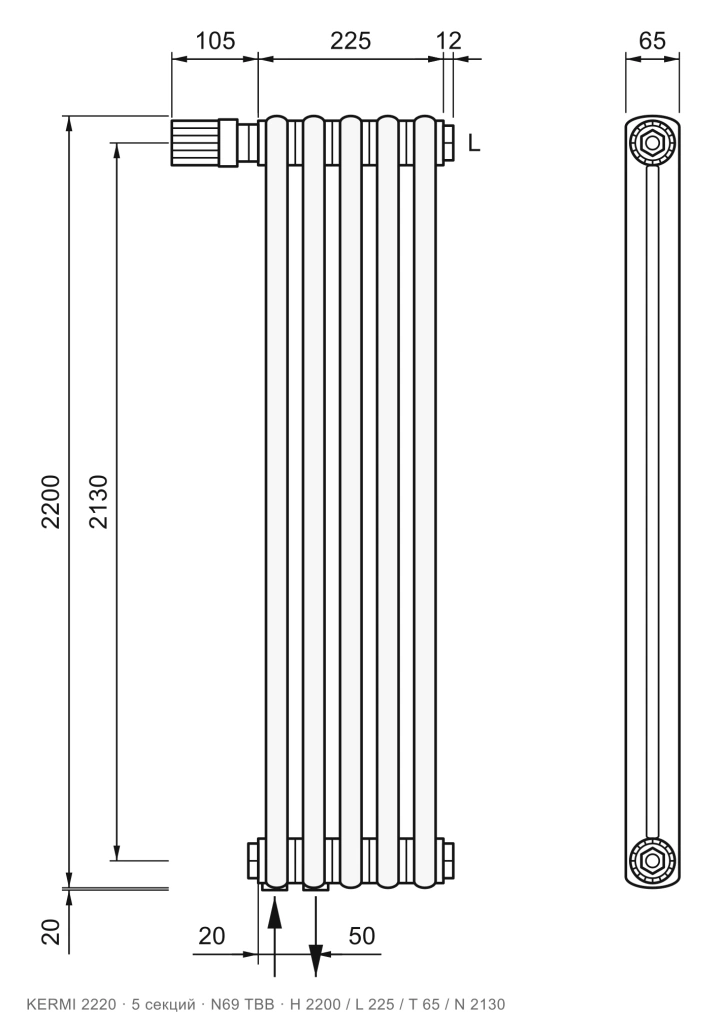

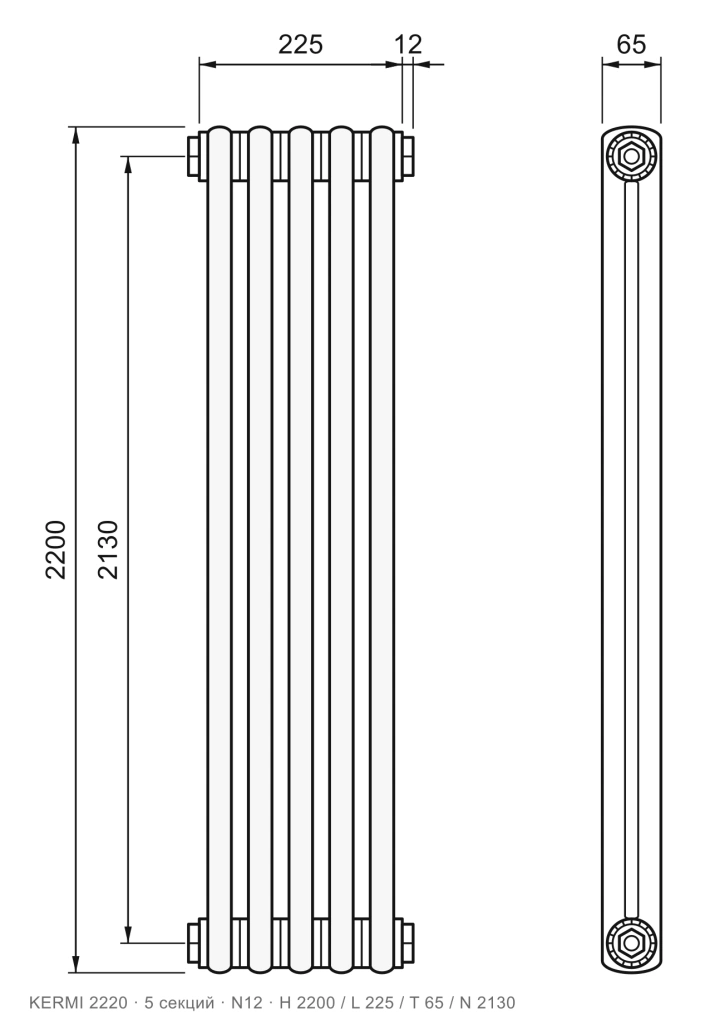

5	225мм	Схема: KERMI 2220, 5 секций, №12 В каталог: KERMI 2220, 5 секций, №12, RAL 9016	Схема: KERMI 2220, 5 секций, №69 ТВВ В каталог: KERMI 2220, 5 секций, №69 ТВВ, RAL 9016
6	270мм	Схема: KERMI 2220, 6 секций, №12 В каталог: KERMI 2220, 6 секций, №12, RAL 9016	Схема: KERMI 2220, 6 секций, №69 ТВВ В каталог: KERMI 2220, 6 секций, №69 ТВВ, RAL 9016

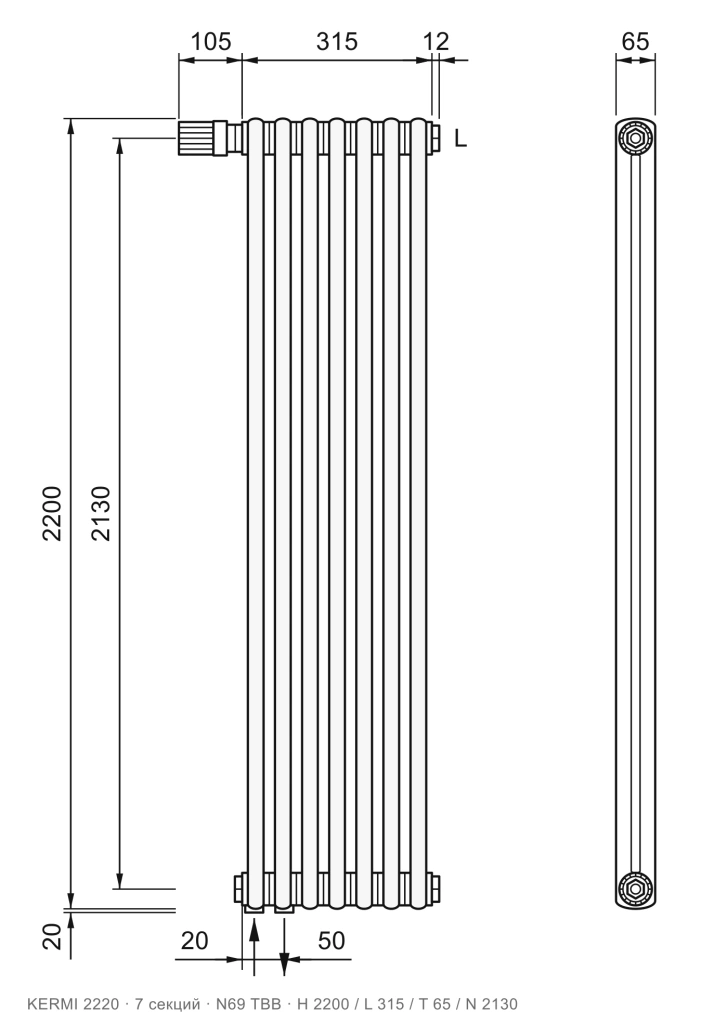

7	315мм	Схема: KERMI 2220, 7 секций, №12 В каталог: KERMI 2220, 7 секций, №12, RAL 9016	Схема: KERMI 2220, 7 секций, №69 ТВВ В каталог: KERMI 2220, 7 секций, №69 ТВВ, RAL 9016

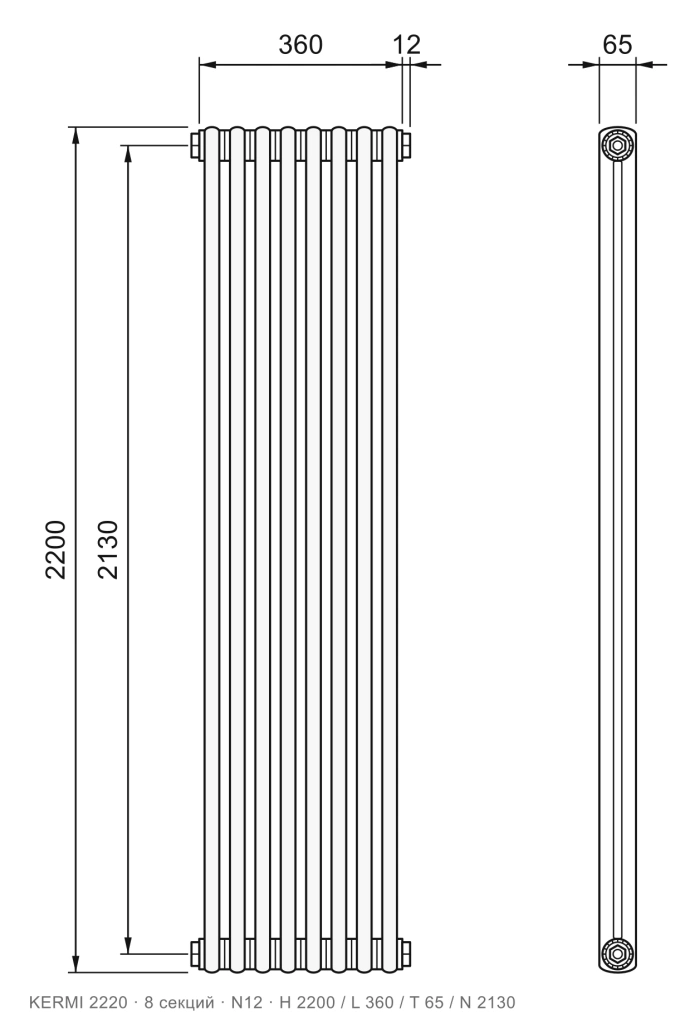

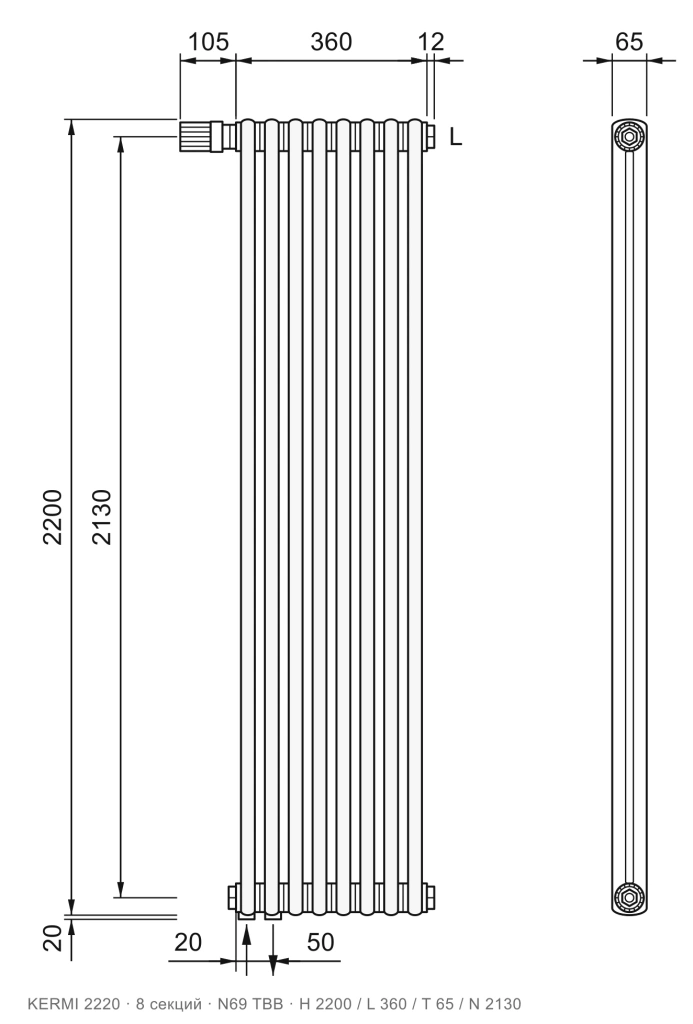

8	360мм	Схема: KERMI 2220, 8 секций, №12 В каталог: KERMI 2220, 8 секций, №12, RAL 9016	Схема: KERMI 2220, 8 секций, №69 ТВВ В каталог: KERMI 2220, 8 секций, №69 ТВВ, RAL 9016

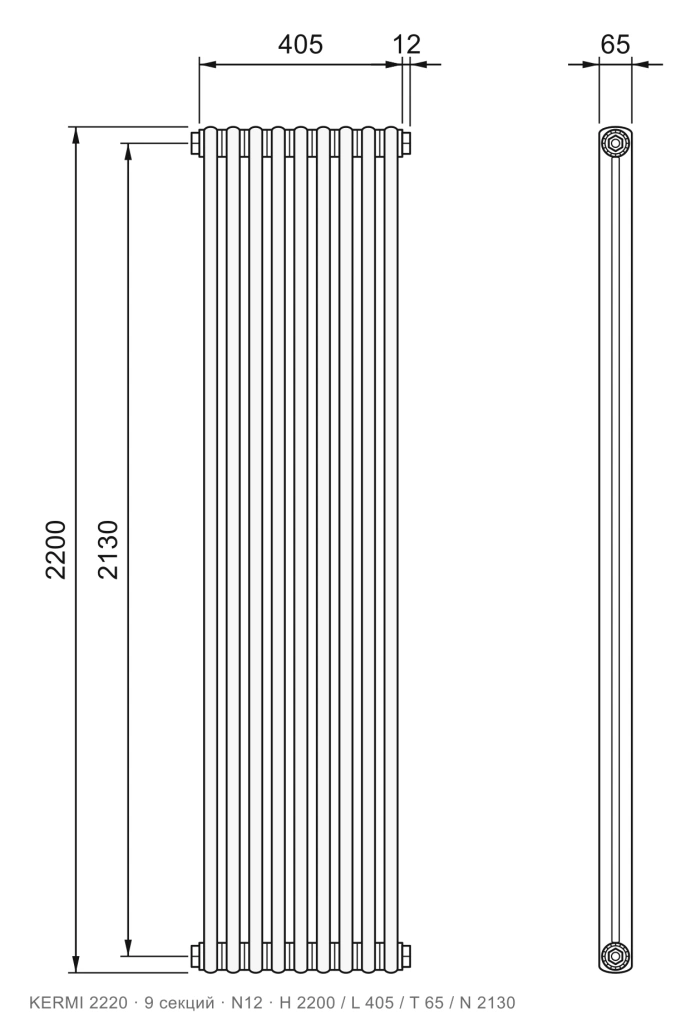

9	405мм	Схема: KERMI 2220, 9 секций, №12 В каталог: KERMI 2220, 9 секций, №12, RAL 9016	Схема: KERMI 2220, 9 секций, №69 ТВВ В каталог: KERMI 2220, 9 секций, №69 ТВВ, RAL 9016
10	450мм	Схема: KERMI 2220, 10 секций, №12 В каталог: KERMI 2220, 10 секций, №12, RAL 9016	Схема: KERMI 2220, 10 секций, №69 ТВВ В каталог: KERMI 2220, 10 секций, №69 ТВВ, RAL 9016
11	495мм	Схема: KERMI 2220, 11 секций, №12 В каталог: KERMI 2220, 11 секций, №12, RAL 9016	Схема: KERMI 2220, 11 секций, №69 ТВВ В каталог: KERMI 2220, 11 секций, №69 ТВВ, RAL 9016
12	540мм	Схема: KERMI 2220, 12 секций, №12 В каталог: KERMI 2220, 12 секций, №12, RAL 9016	Схема: KERMI 2220, 12 секций, №69 ТВВ В каталог: KERMI 2220, 12 секций, №69 ТВВ, RAL 9016
13	585мм	Схема: KERMI 2220, 13 секций, №12 В каталог: KERMI 2220, 13 секций, №12, RAL 9016	Схема: KERMI 2220, 13 секций, №69 ТВВ В каталог: KERMI 2220, 13 секций, №69 ТВВ, RAL 9016
14	630мм	Схема: KERMI 2220, 14 секций, №12 В каталог: KERMI 2220, 14 секций, №12, RAL 9016	Схема: KERMI 2220, 14 секций, №69 ТВВ В каталог: KERMI 2220, 14 секций, №69 ТВВ, RAL 9016
15	675мм	Схема: KERMI 2220, 15 секций, №12 В каталог: KERMI 2220, 15 секций, №12, RAL 9016	Схема: KERMI 2220, 15 секций, №69 ТВВ В каталог: KERMI 2220, 15 секций, №69 ТВВ, RAL 9016
16	720мм	Схема: KERMI 2220, 16 секций, №12 В каталог: KERMI 2220, 16 секций, №12, RAL 9016	Схема: KERMI 2220, 16 секций, №69 ТВВ В каталог: KERMI 2220, 16 секций, №69 ТВВ, RAL 9016

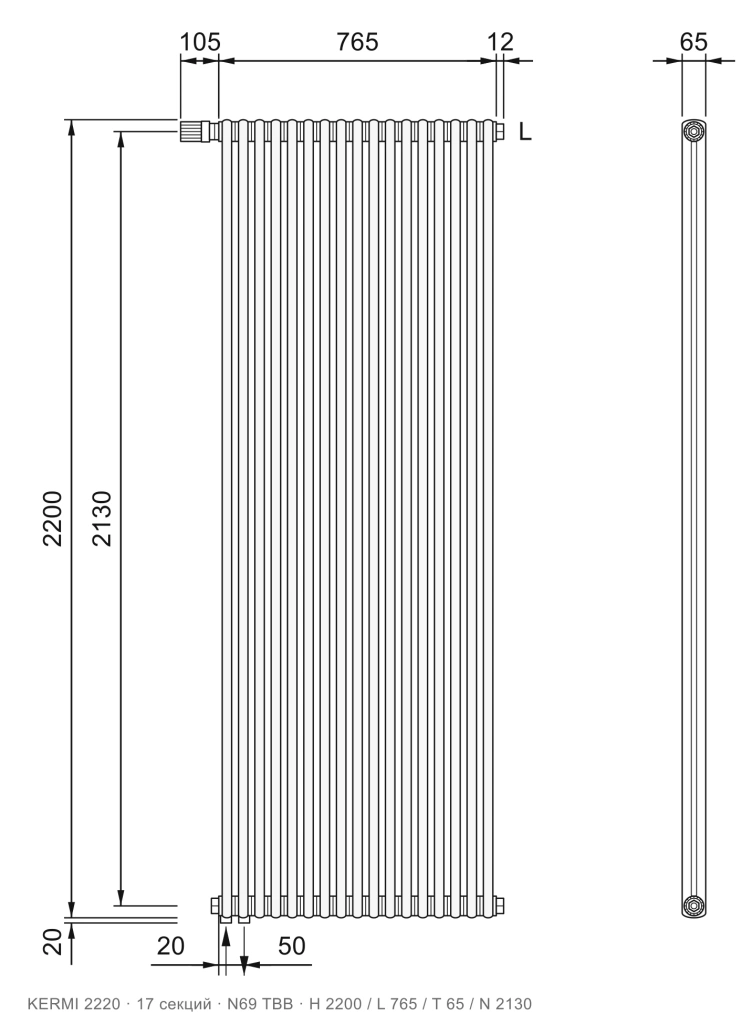

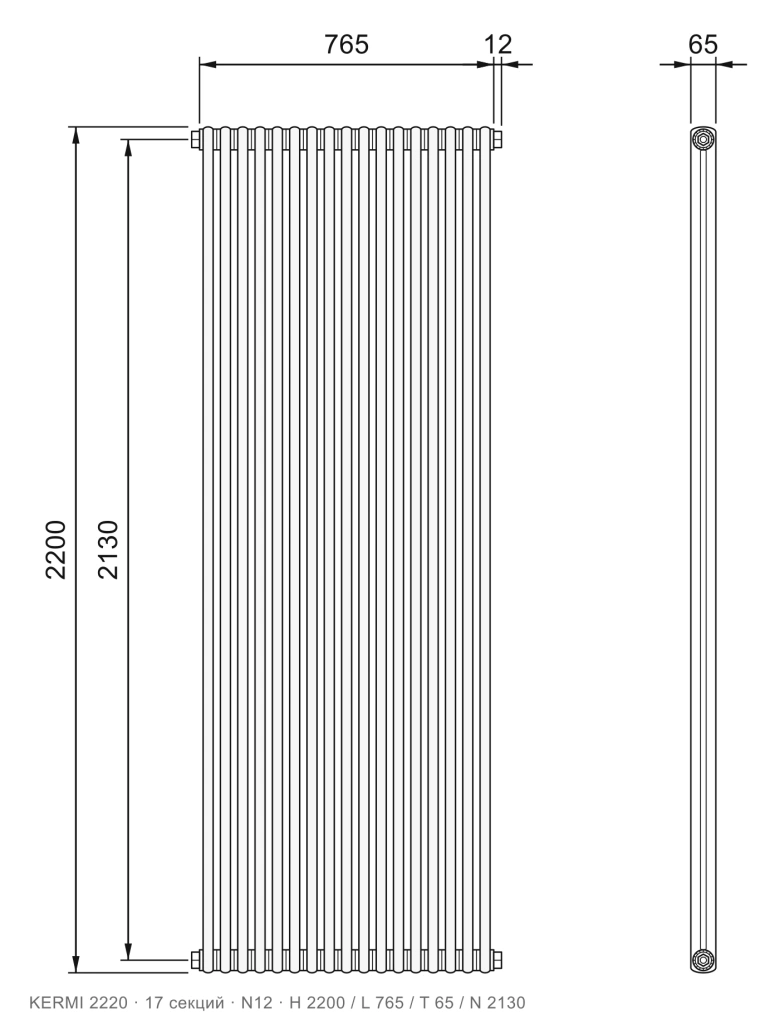

17	765мм	Схема: KERMI 2220, 17 секций, №12 В каталог: KERMI 2220, 17 секций, №12, RAL 9016	Схема: KERMI 2220, 17 секций, №69 ТВВ В каталог: KERMI 2220, 17 секций, №69 ТВВ, RAL 9016

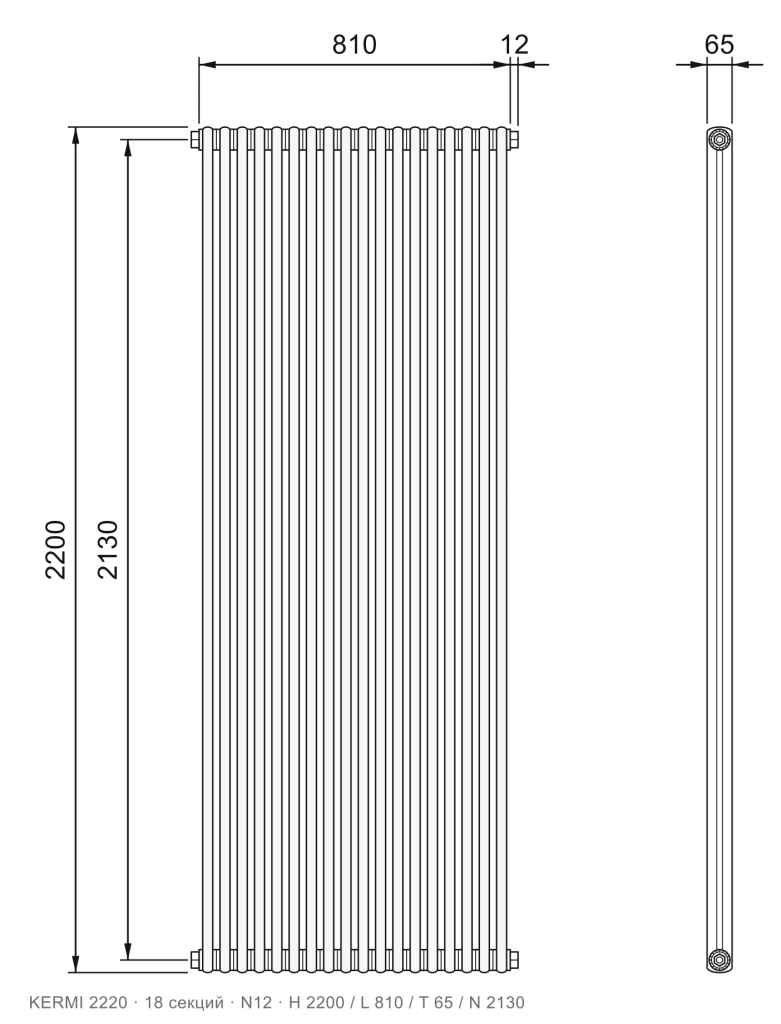

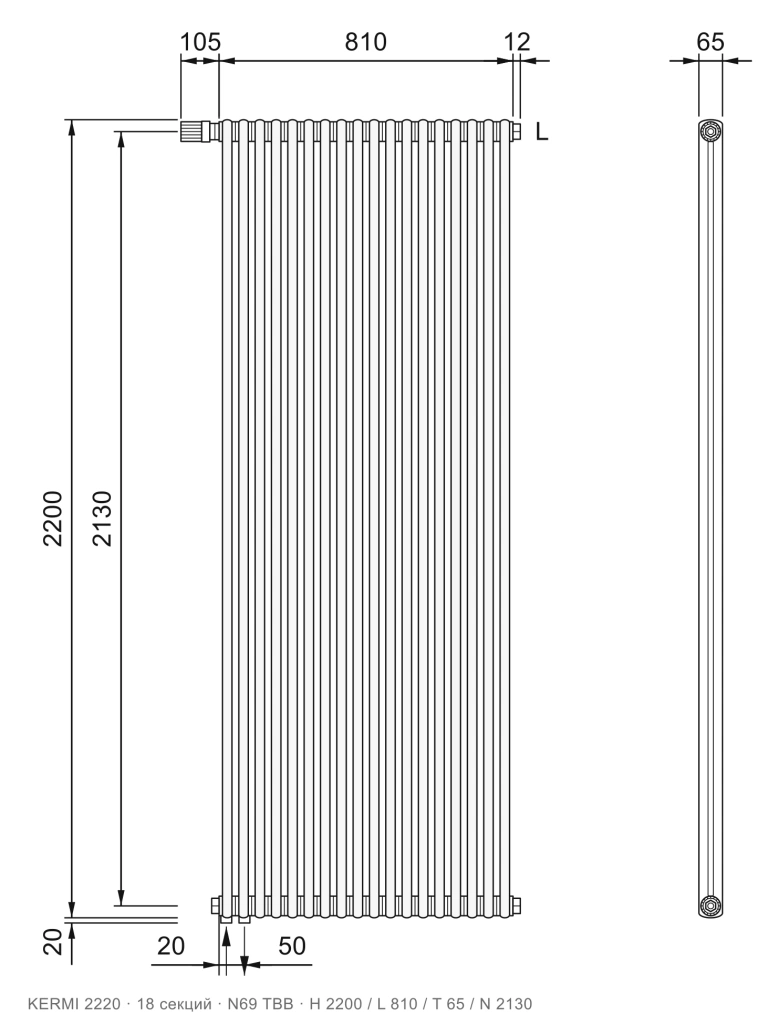

18	810мм	Схема: KERMI 2220, 18 секций, №12 В каталог: KERMI 2220, 18 секций, №12, RAL 9016	Схема: KERMI 2220, 18 секций, №69 ТВВ В каталог: KERMI 2220, 18 секций, №69 ТВВ, RAL 9016
19	855мм	Схема: KERMI 2220, 19 секций, №12 В каталог: KERMI 2220, 19 секций, №12, RAL 9016	Схема: KERMI 2220, 19 секций, №69 ТВВ В каталог: KERMI 2220, 19 секций, №69 ТВВ, RAL 9016
20	900мм	Схема: KERMI 2220, 20 секций, №12 В каталог: KERMI 2220, 20 секций, №12, RAL 9016	Схема: KERMI 2220, 20 секций, №69 ТВВ В каталог: KERMI 2220, 20 секций, №69 ТВВ, RAL 9016
21	945мм	Схема: KERMI 2220, 21 секция, №12 В каталог: KERMI 2220, 21 секция, №12, RAL 9016	Схема: KERMI 2220, 21 секция, №69 ТВВ В каталог: KERMI 2220, 21 секция, №69 ТВВ, RAL 9016

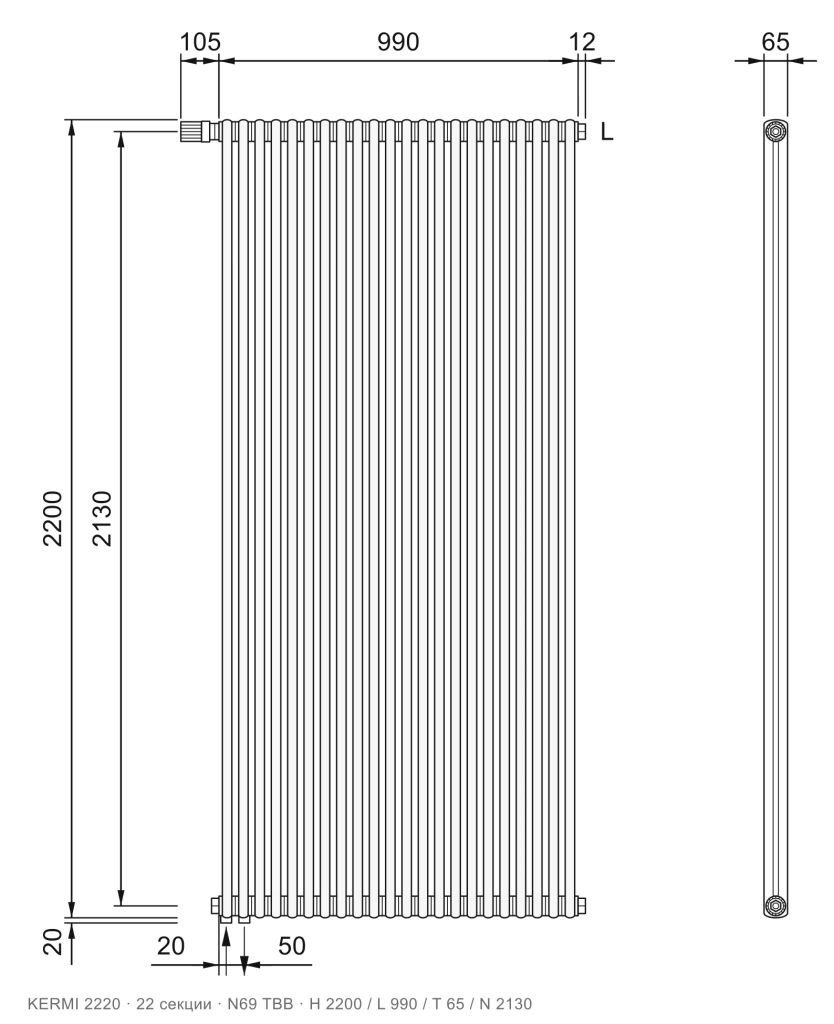

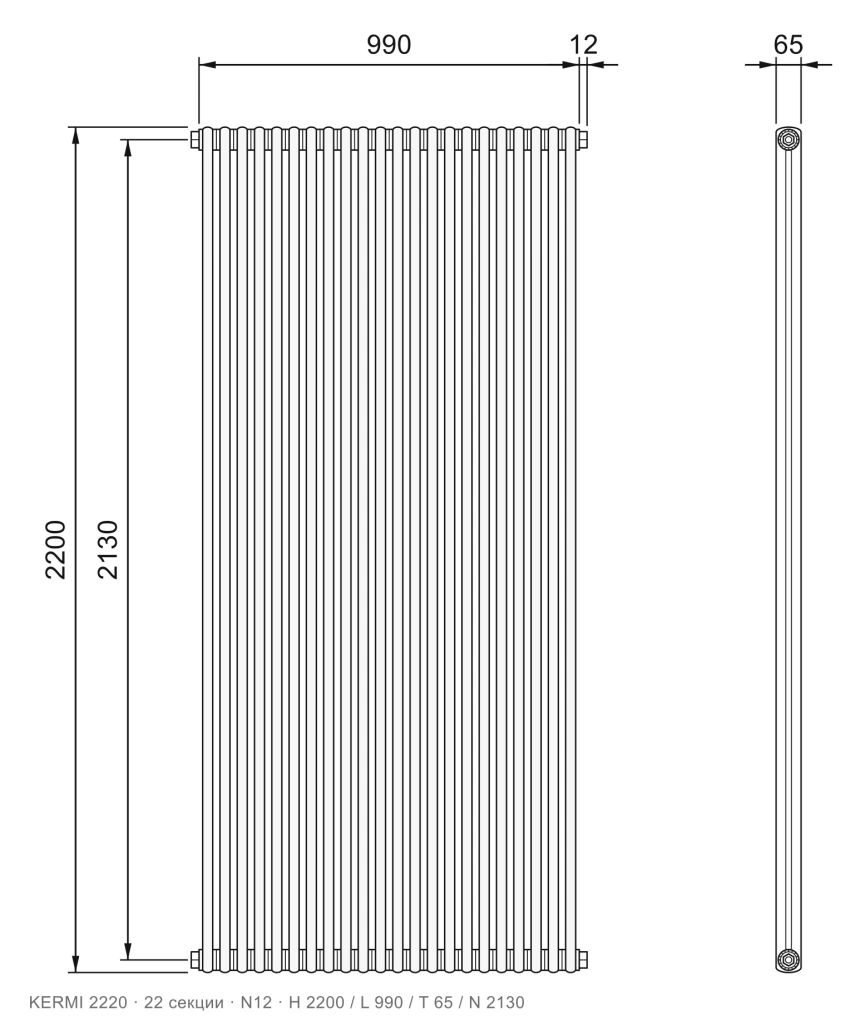

22	990мм	Схема: KERMI 2220, 22 секции, №12 В каталог: KERMI 2220, 22 секции, №12, RAL 9016	Схема: KERMI 2220, 22 секции, №69 ТВВ В каталог: KERMI 2220, 22 секции, №69 ТВВ, RAL 9016
23	1035мм	Схема: KERMI 2220, 23 секции, №12 В каталог: KERMI 2220, 23 секции, №12, RAL 9016	Схема: KERMI 2220, 23 секции, №69 ТВВ В каталог: KERMI 2220, 23 секции, №69 ТВВ, RAL 9016

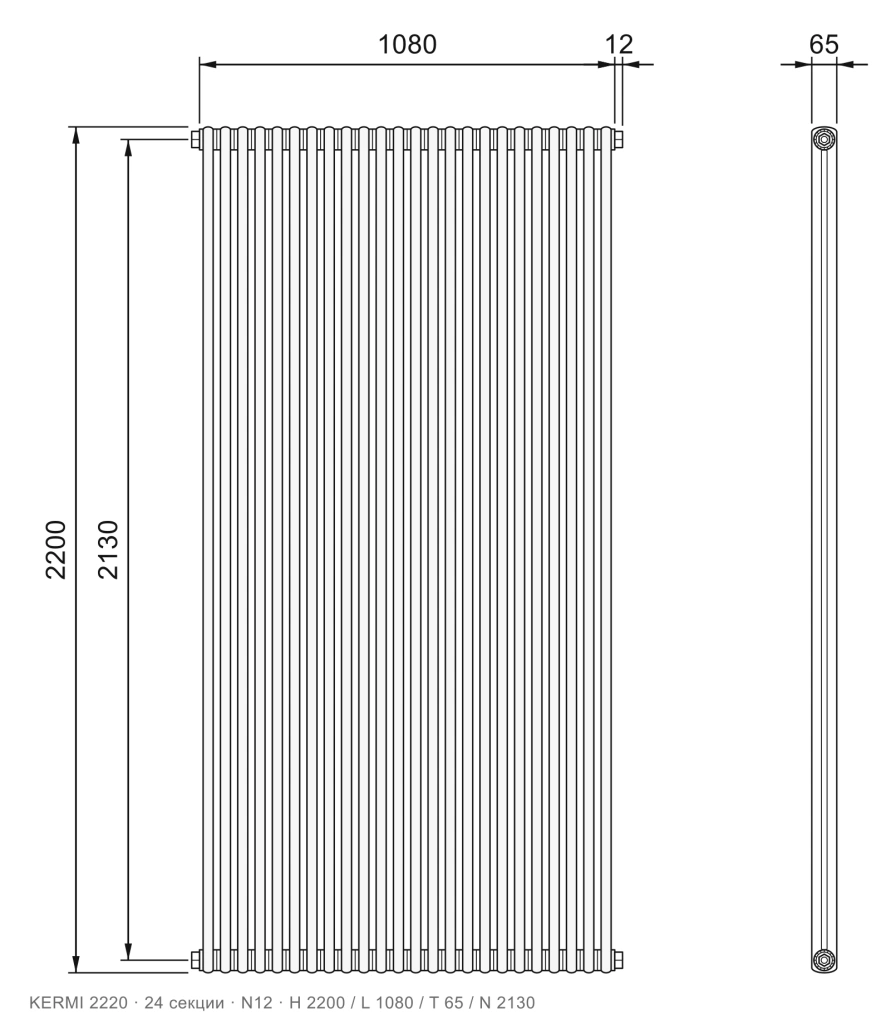

24	1080мм	Схема: KERMI 2220, 24 секции, №12 В каталог: KERMI 2220, 24 секции, №12, RAL 9016	Схема: KERMI 2220, 24 секции, №69 ТВВ В каталог: KERMI 2220, 24 секции, №69 ТВВ, RAL 9016

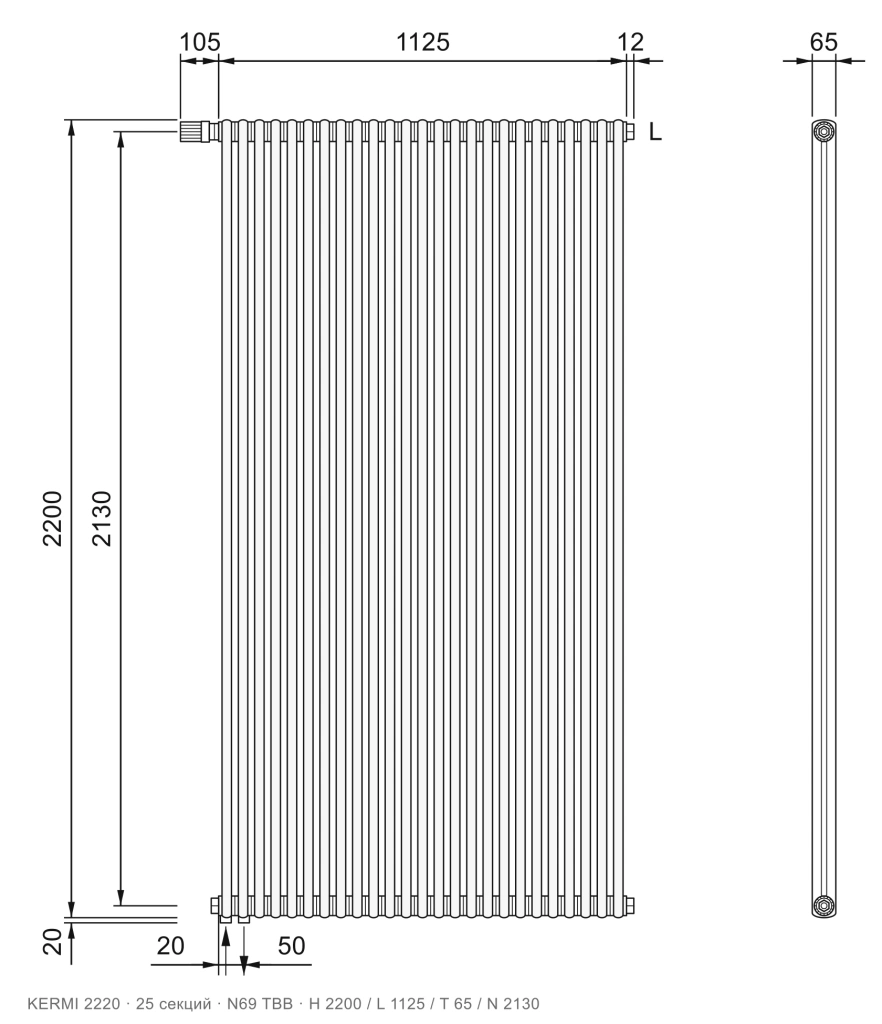

25	1125мм	Схема: KERMI 2220, 25 секций, №12 В каталог: KERMI 2220, 25 секций, №12, RAL 9016	Схема: KERMI 2220, 25 секций, №69 ТВВ В каталог: KERMI 2220, 25 секций, №69 ТВВ, RAL 9016
26	1170мм	Схема: KERMI 2220, 26 секций, №12 В каталог: KERMI 2220, 26 секций, №12, RAL 9016	Схема: KERMI 2220, 26 секций, №69 ТВВ В каталог: KERMI 2220, 26 секций, №69 ТВВ, RAL 9016

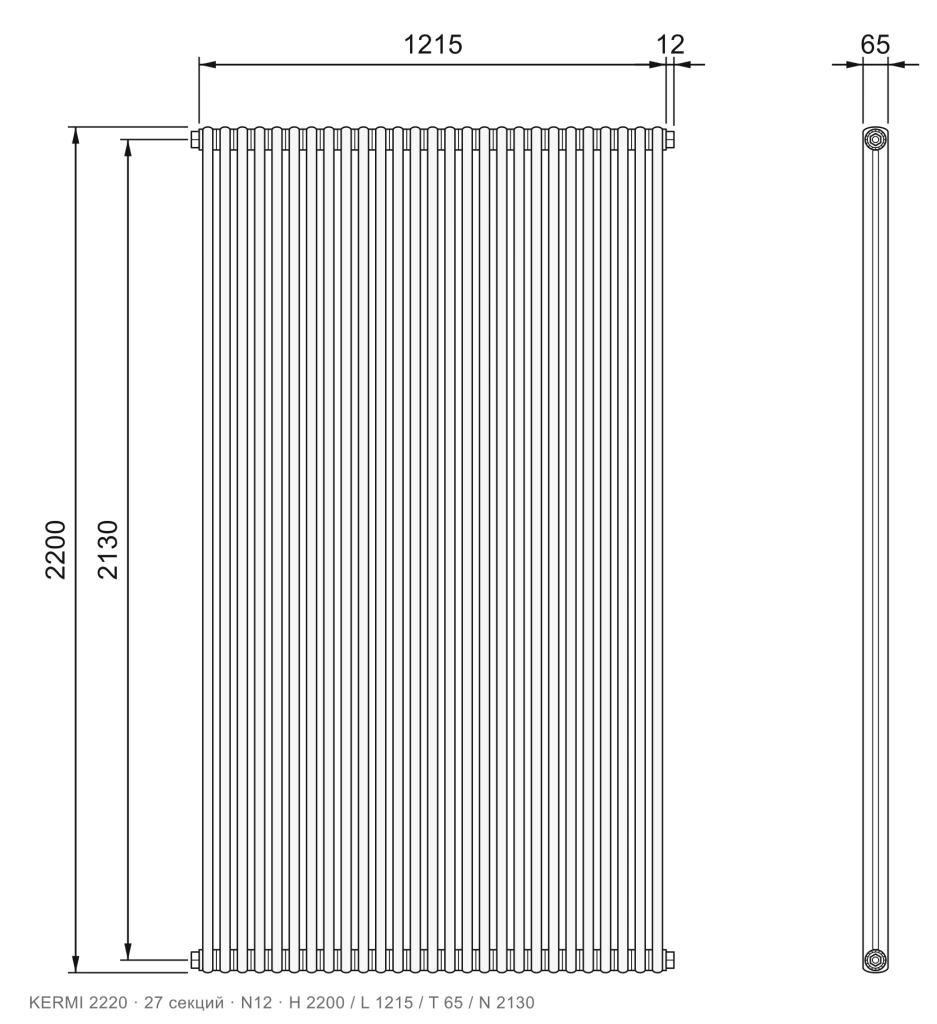

27	1215мм	Схема: KERMI 2220, 27 секций, №12 В каталог: KERMI 2220, 27 секций, №12, RAL 9016	Схема: KERMI 2220, 27 секций, №69 ТВВ В каталог: KERMI 2220, 27 секций, №69 ТВВ, RAL 9016
28	1260мм	Схема: KERMI 2220, 28 секций, №12 В каталог: KERMI 2220, 28 секций, №12, RAL 9016	Схема: KERMI 2220, 28 секций, №69 ТВВ В каталог: KERMI 2220, 28 секций, №69 ТВВ, RAL 9016

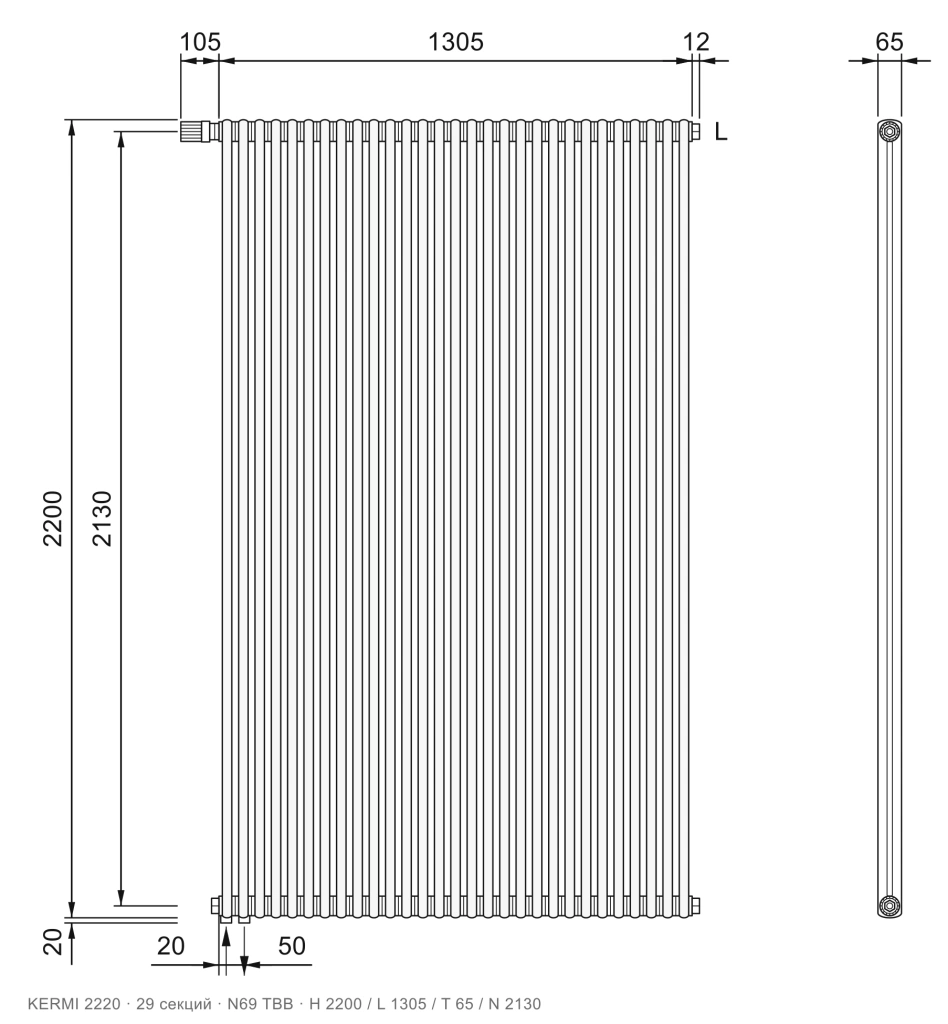

29	1305мм	Схема: KERMI 2220, 29 секций, №12 В каталог: KERMI 2220, 29 секций, №12, RAL 9016	Схема: KERMI 2220, 29 секций, №69 ТВВ В каталог: KERMI 2220, 29 секций, №69 ТВВ, RAL 9016

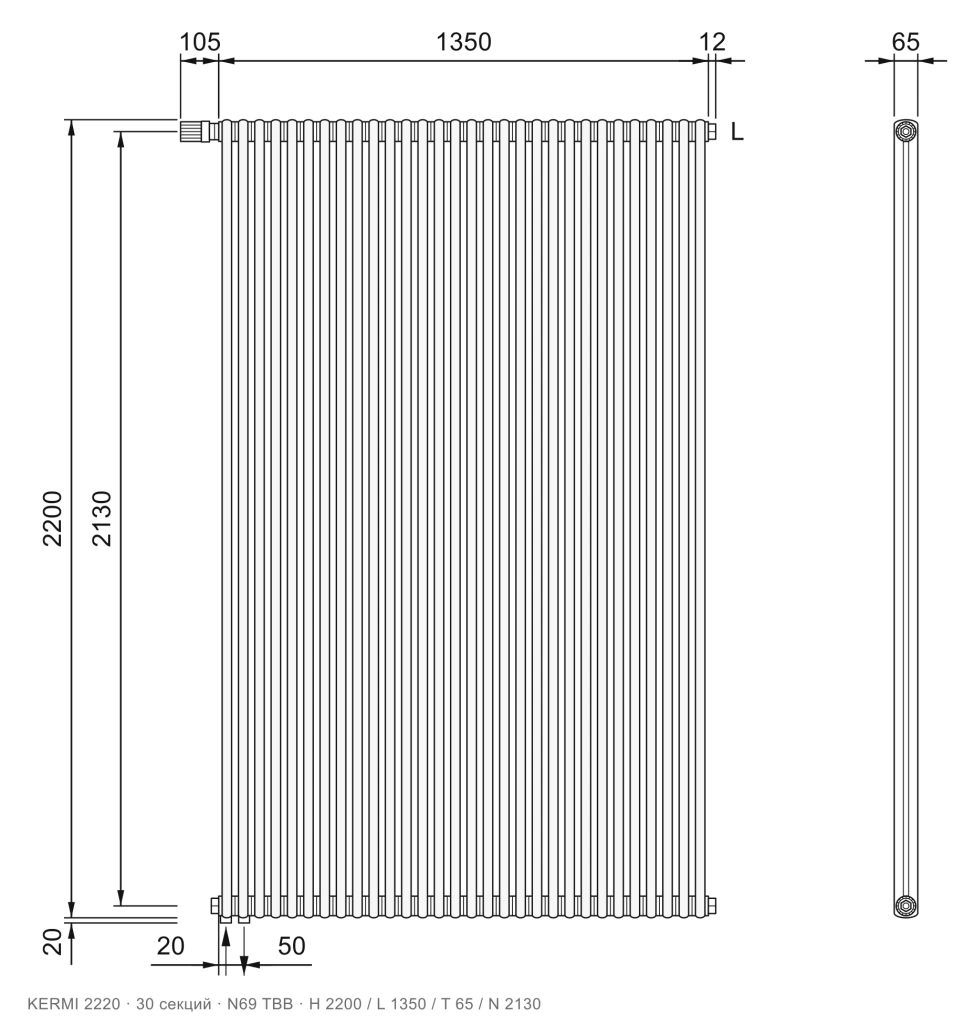

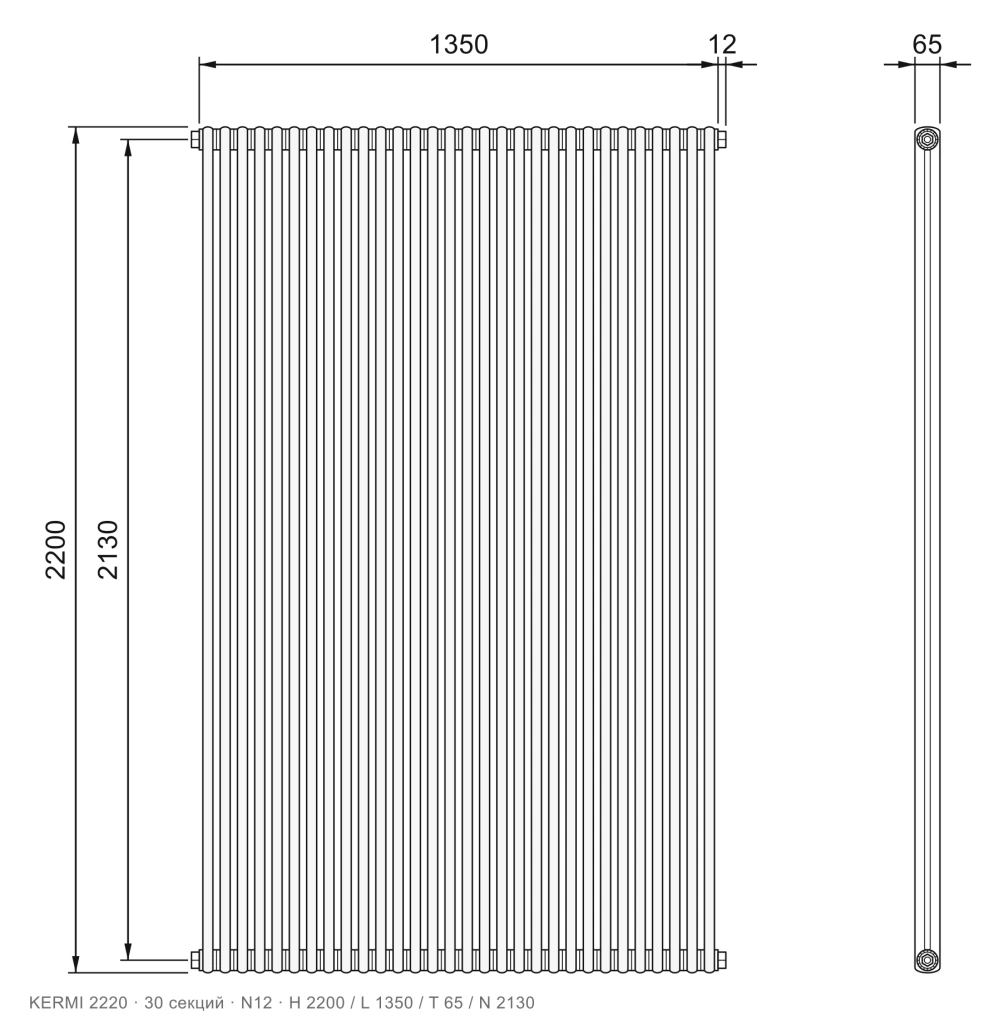

30	1350мм	Схема: KERMI 2220, 30 секций, №12 В каталог: KERMI 2220, 30 секций, №12, RAL 9016	Схема: KERMI 2220, 30 секций, №69 ТВВ В каталог: KERMI 2220, 30 секций, №69 ТВВ, RAL 9016

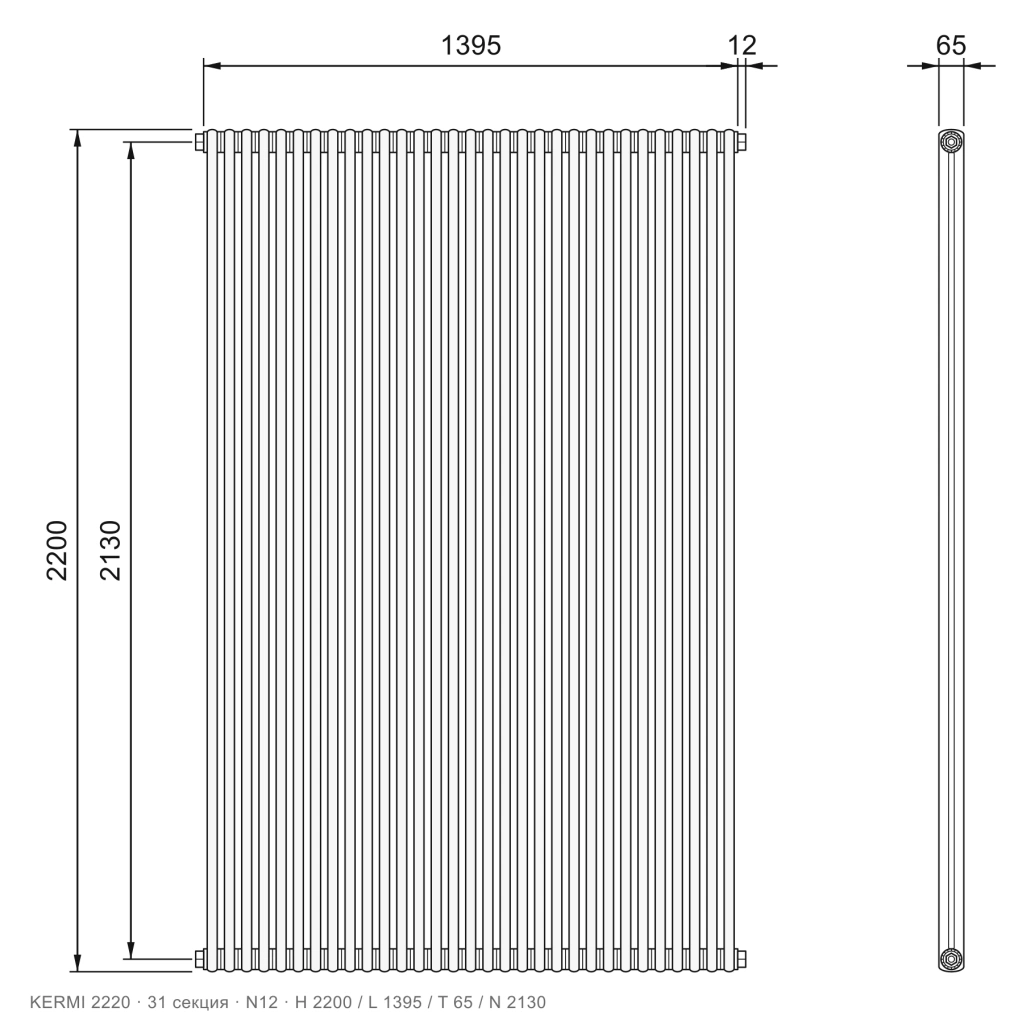

31	1395мм	Схема: KERMI 2220, 31 секция, №12 В каталог: KERMI 2220, 31 секция, №12, RAL 9016	Схема: KERMI 2220, 31 секция, №69 ТВВ В каталог: KERMI 2220, 31 секция, №69 ТВВ, RAL 9016
32	1440мм	Схема: KERMI 2220, 32 секции, №12 В каталог: KERMI 2220, 32 секции, №12, RAL 9016	Схема: KERMI 2220, 32 секции, №69 ТВВ В каталог: KERMI 2220, 32 секции, №69 ТВВ, RAL 9016

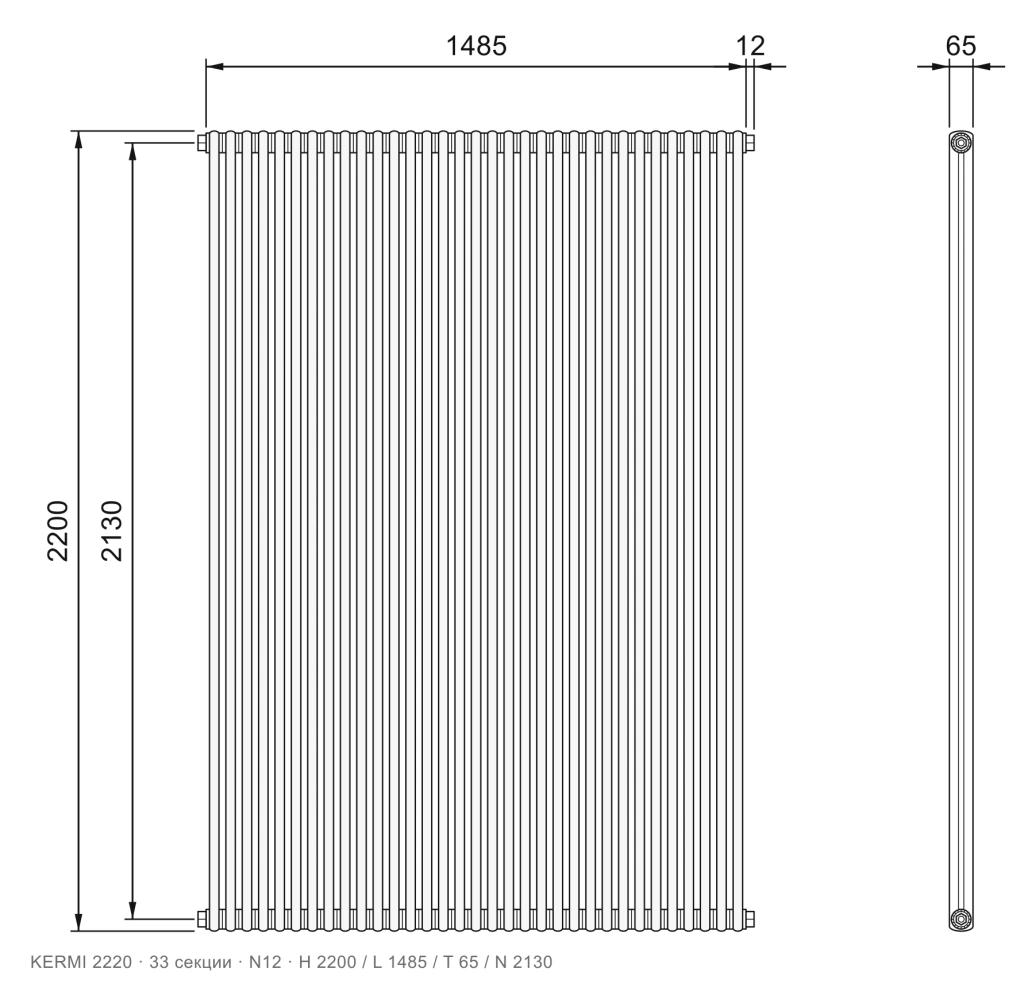

33	1485мм	Схема: KERMI 2220, 33 секции, №12 В каталог: KERMI 2220, 33 секции, №12, RAL 9016	Схема: KERMI 2220, 33 секции, №69 ТВВ В каталог: KERMI 2220, 33 секции, №69 ТВВ, RAL 9016
34	1530мм	Схема: KERMI 2220, 34 секции, №12 В каталог: KERMI 2220, 34 секции, №12, RAL 9016	Схема: KERMI 2220, 34 секции, №69 ТВВ В каталог: KERMI 2220, 34 секции, №69 ТВВ, RAL 9016
35	1575мм	Схема: KERMI 2220, 35 секций, №12 В каталог: KERMI 2220, 35 секций, №12, RAL 9016	Схема: KERMI 2220, 35 секций, №69 ТВВ В каталог: KERMI 2220, 35 секций, №69 ТВВ, RAL 9016

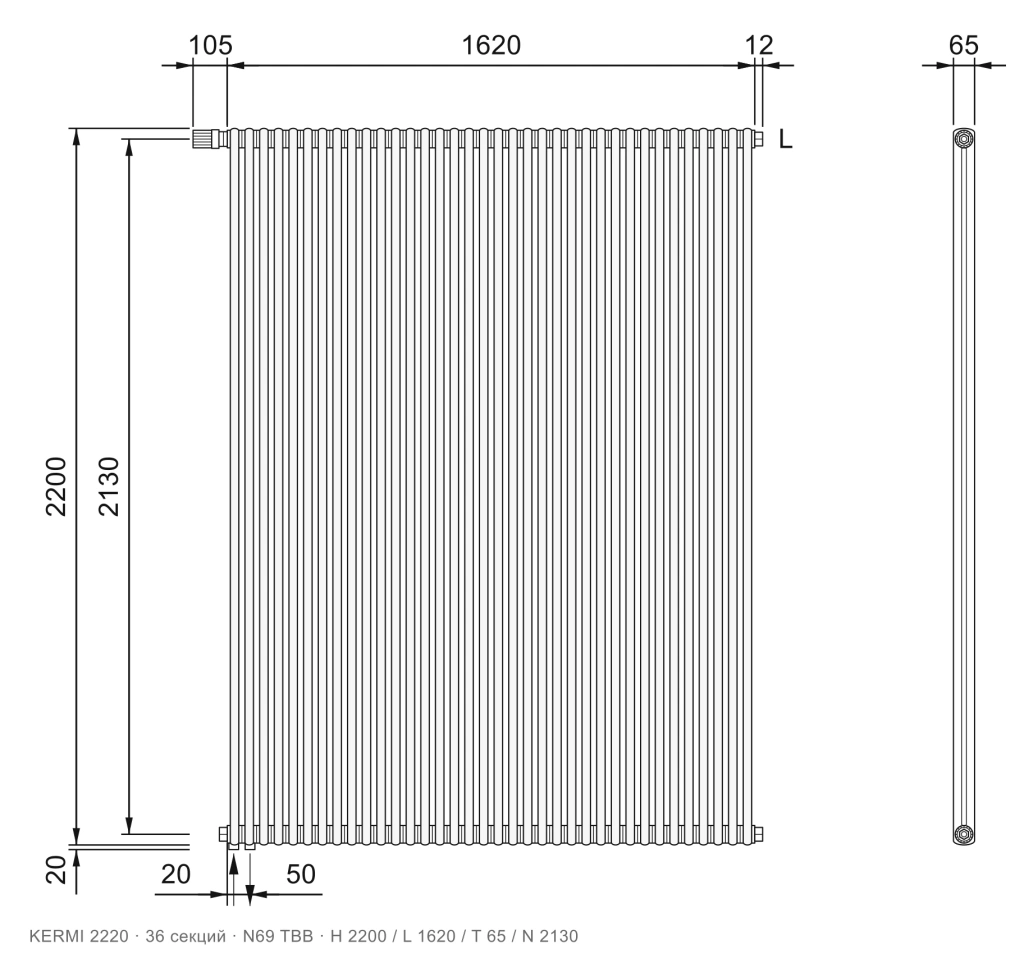

36	1620мм	Схема: KERMI 2220, 36 секций, №12 В каталог: KERMI 2220, 36 секций, №12, RAL 9016	Схема: KERMI 2220, 36 секций, №69 ТВВ В каталог: KERMI 2220, 36 секций, №69 ТВВ, RAL 9016
37	1665мм	Схема: KERMI 2220, 37 секций, №12 В каталог: KERMI 2220, 37 секций, №12, RAL 9016	Схема: KERMI 2220, 37 секций, №69 ТВВ В каталог: KERMI 2220, 37 секций, №69 ТВВ, RAL 9016
38	1710мм	Схема: KERMI 2220, 38 секций, №12 В каталог: KERMI 2220, 38 секций, №12, RAL 9016	Схема: KERMI 2220, 38 секций, №69 ТВВ В каталог: KERMI 2220, 38 секций, №69 ТВВ, RAL 9016
39	1755мм	Схема: KERMI 2220, 39 секций, №12 В каталог: KERMI 2220, 39 секций, №12, RAL 9016	Схема: KERMI 2220, 39 секций, №69 ТВВ В каталог: KERMI 2220, 39 секций, №69 ТВВ, RAL 9016
40	1800мм	Схема: KERMI 2220, 40 секций, №12 В каталог: KERMI 2220, 40 секций, №12, RAL 9016	Схема: KERMI 2220, 40 секций, №69 ТВВ В каталог: KERMI 2220, 40 секций, №69 ТВВ, RAL 9016

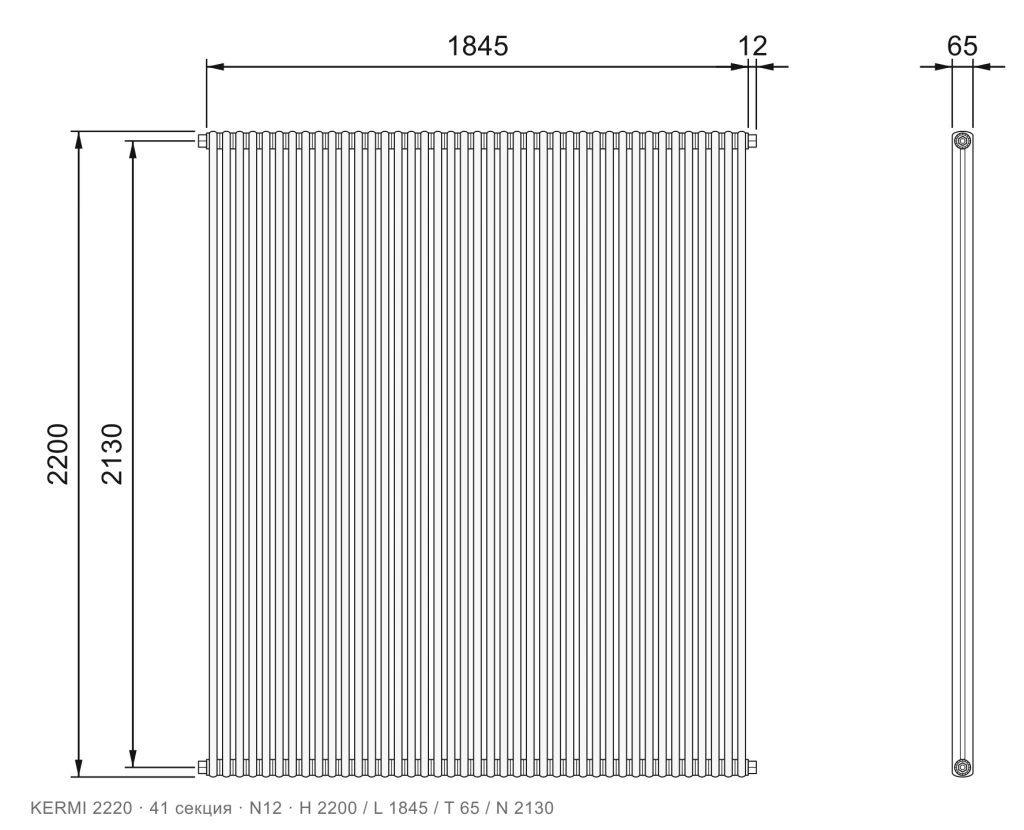

41	1845мм	Схема: KERMI 2220, 41 секция, №12 В каталог: KERMI 2220, 41 секция, №12, RAL 9016	Схема: KERMI 2220, 41 секция, №69 ТВВ В каталог: KERMI 2220, 41 секция, №69 ТВВ, RAL 9016

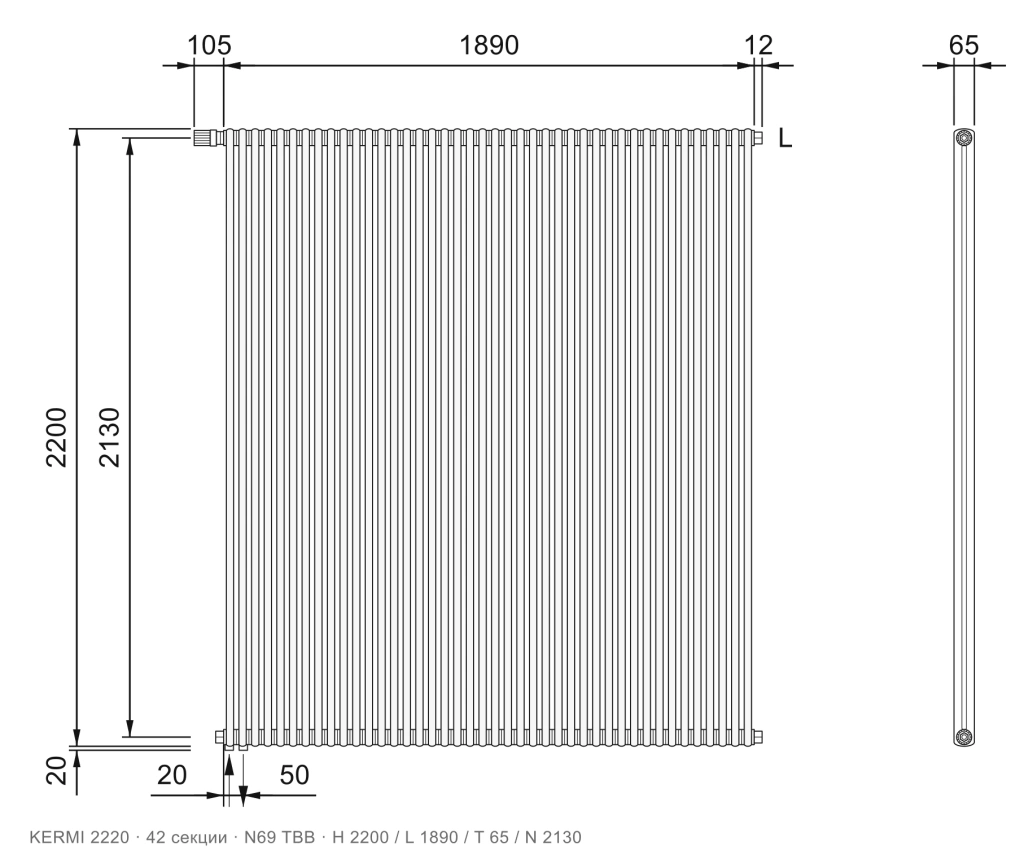

42	1890мм	Схема: KERMI 2220, 42 секции, №12 В каталог: KERMI 2220, 42 секции, №12, RAL 9016	Схема: KERMI 2220, 42 секции, №69 ТВВ В каталог: KERMI 2220, 42 секции, №69 ТВВ, RAL 9016

Боковое подключение №12 41

2 секции L 90мм

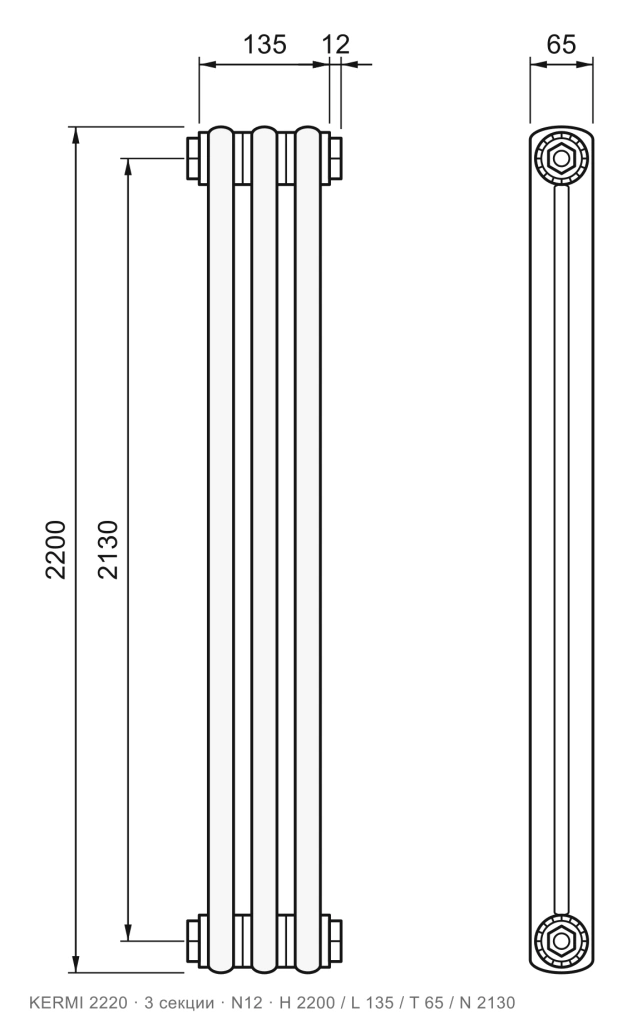

3 секции L 135мм

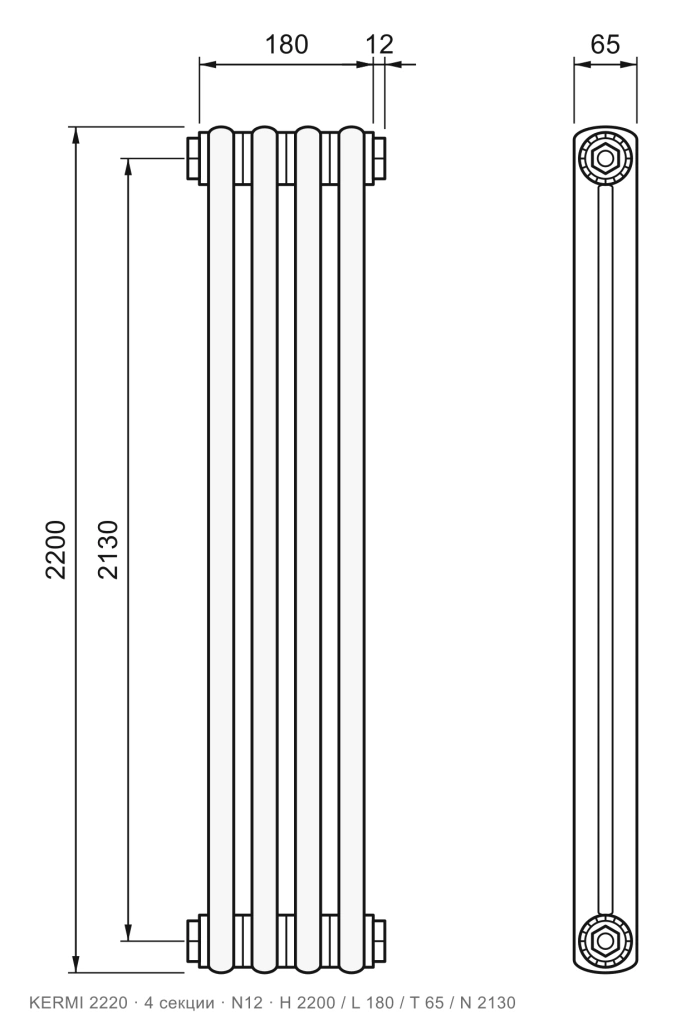

4 секции L 180мм
5 секций L 225мм
6 секций L 270мм

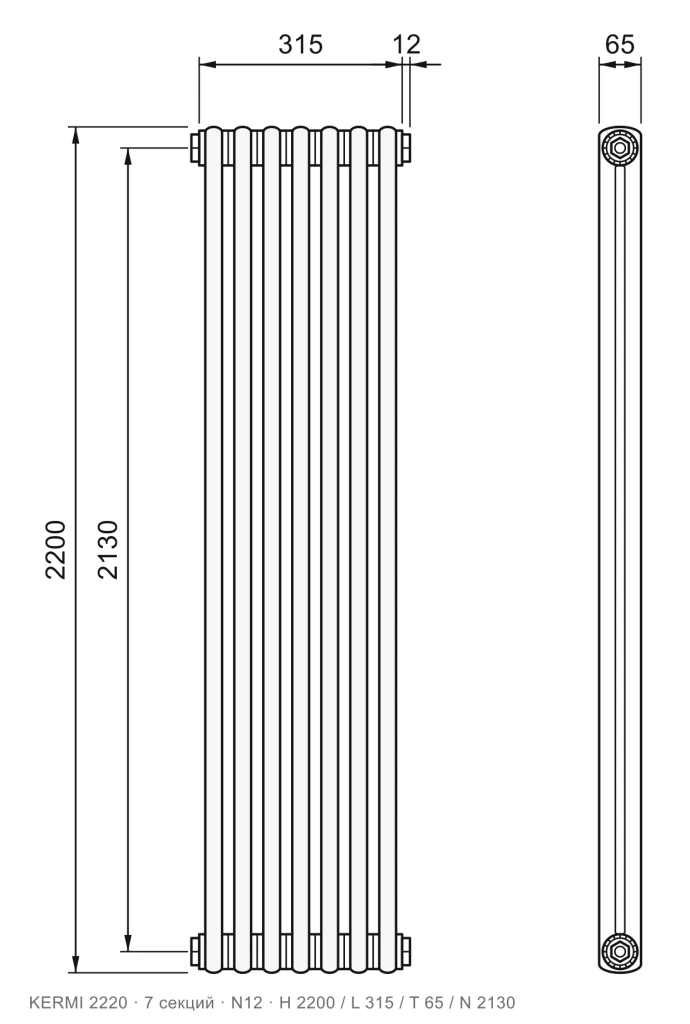

7 секций L 315мм
8 секций L 360мм
9 секций L 405мм
10 секций L 450мм
11 секций L 495мм
12 секций L 540мм
13 секций L 585мм

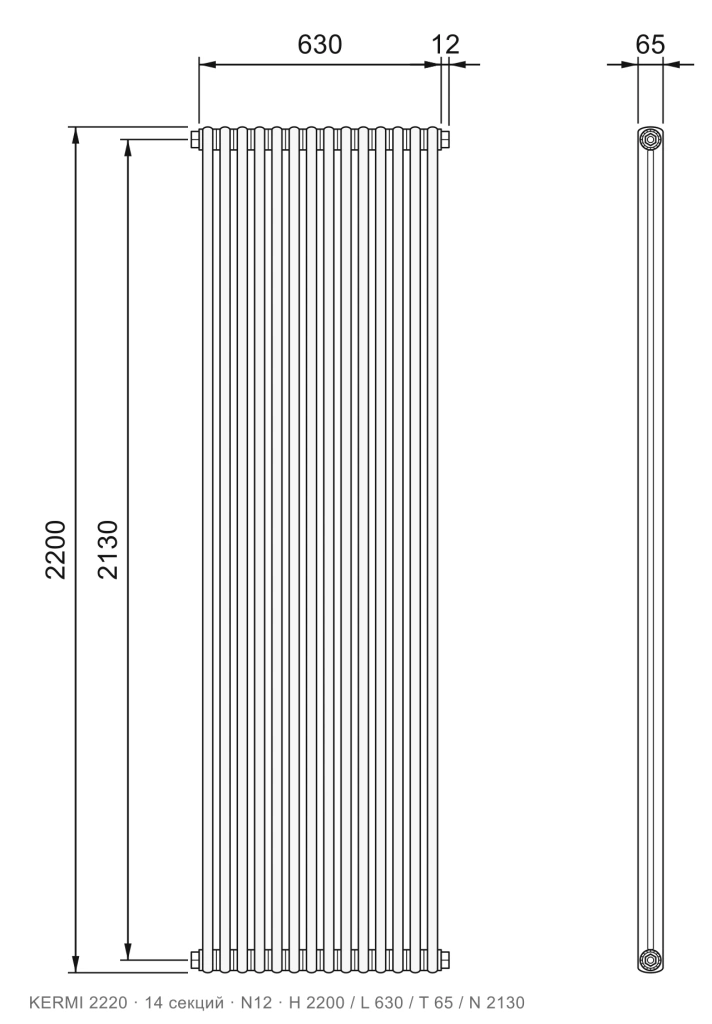

14 секций L 630мм

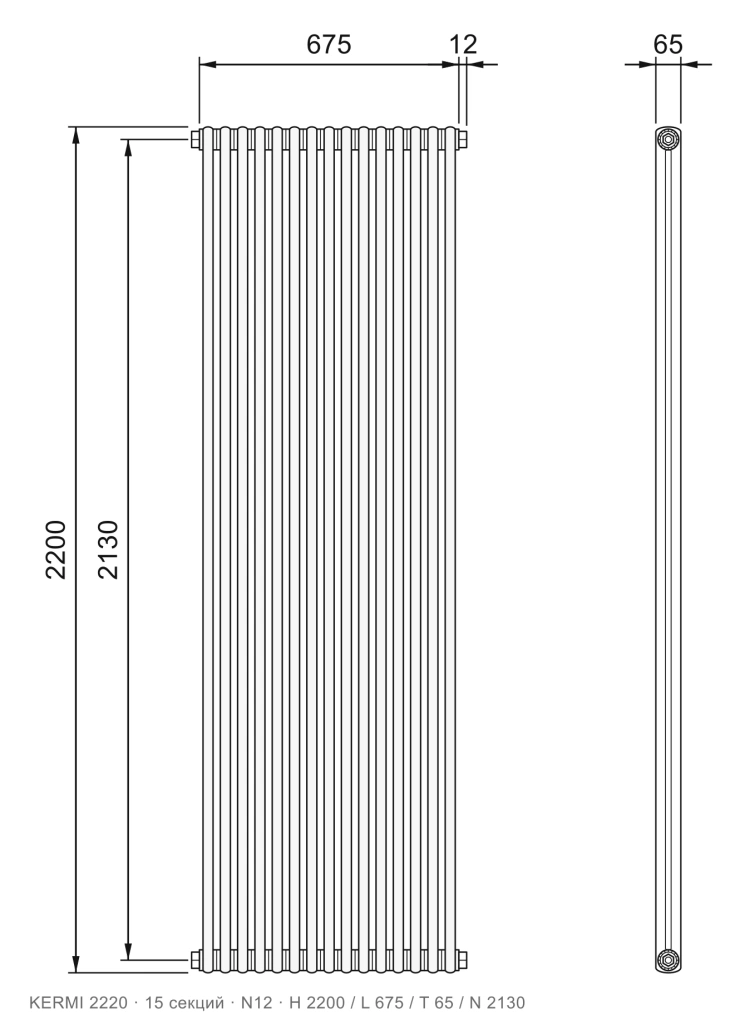

15 секций L 675мм
16 секций L 720мм
17 секций L 765мм
18 секций L 810мм

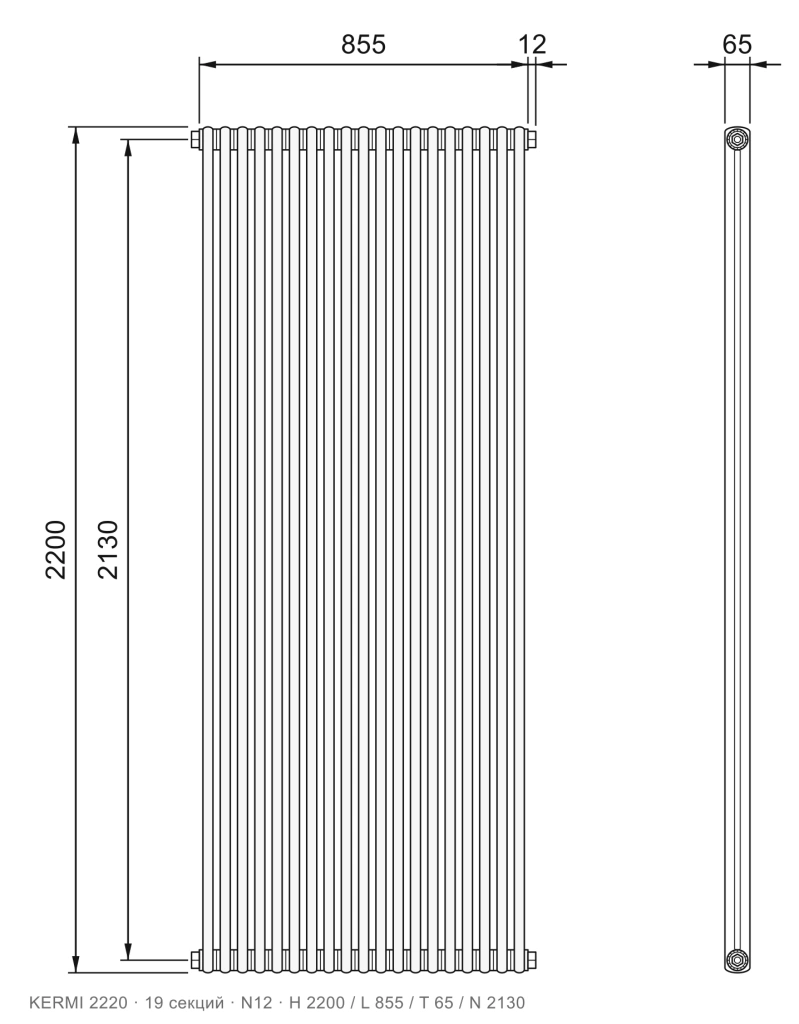

19 секций L 855мм

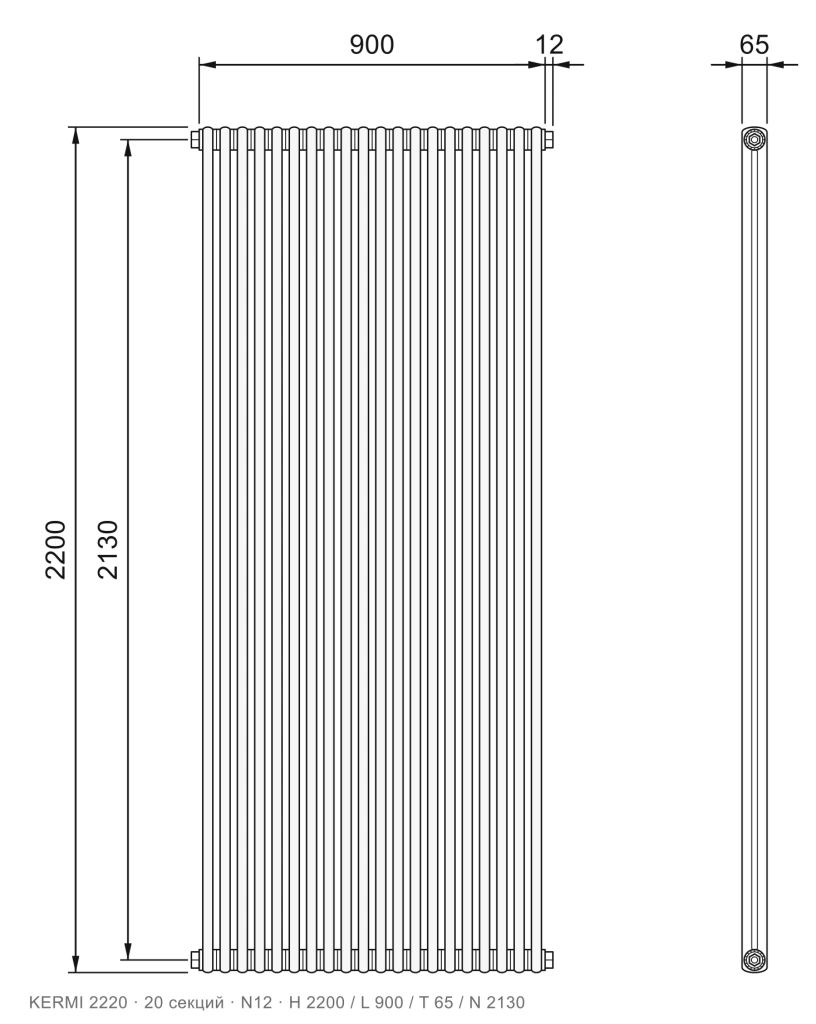

20 секций L 900мм
21 секция L 945мм
22 секции L 990мм
23 секции L 1035мм
24 секции L 1080мм

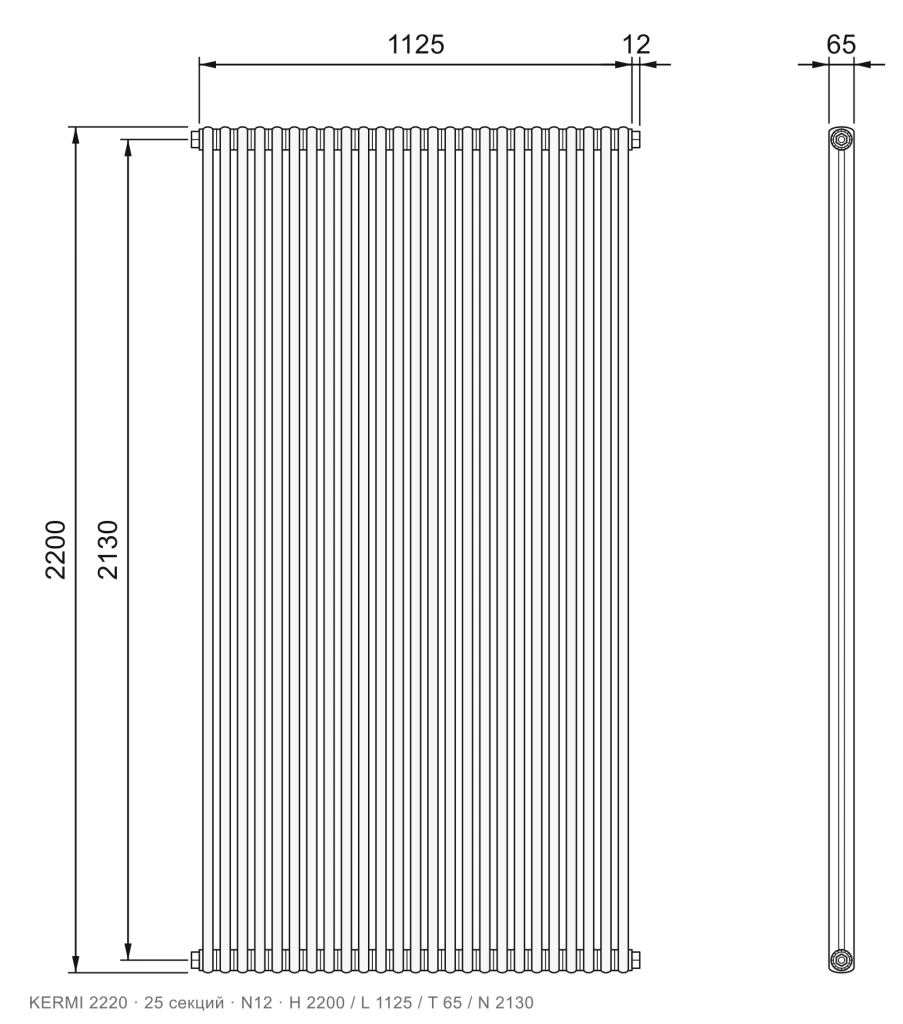

25 секций L 1125мм

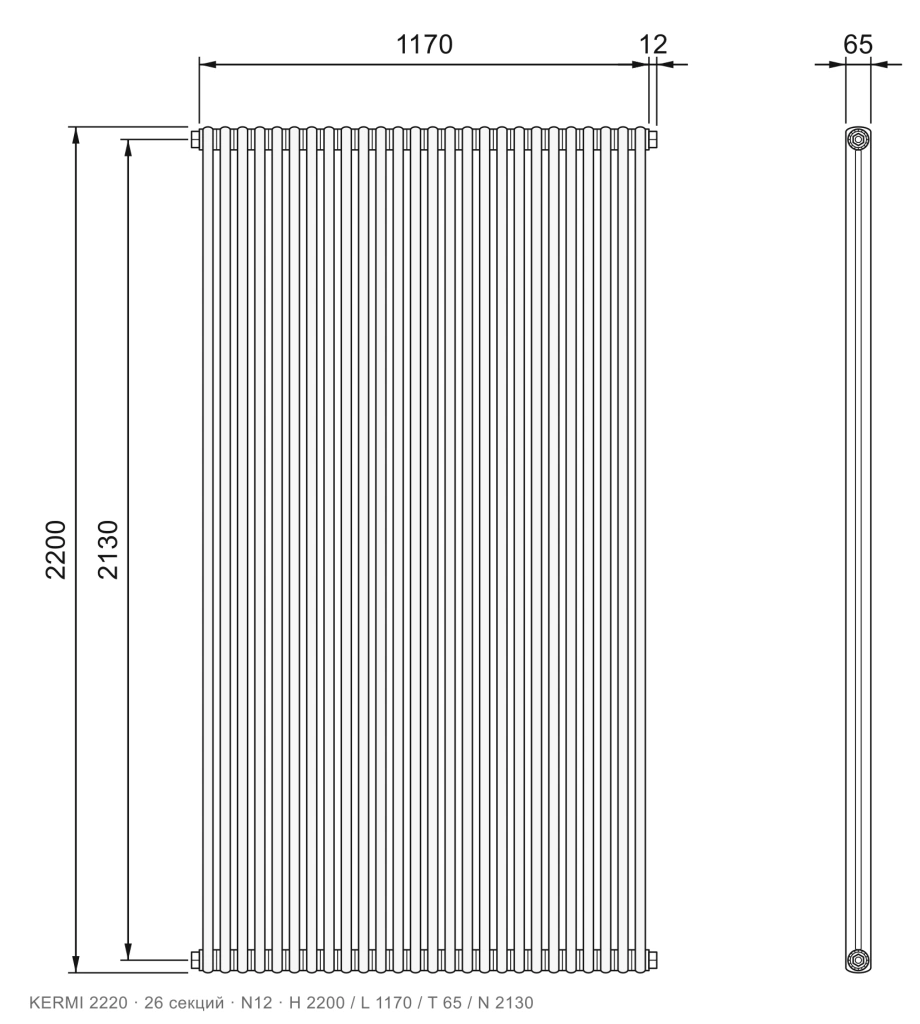

26 секций L 1170мм
27 секций L 1215мм
28 секций L 1260мм

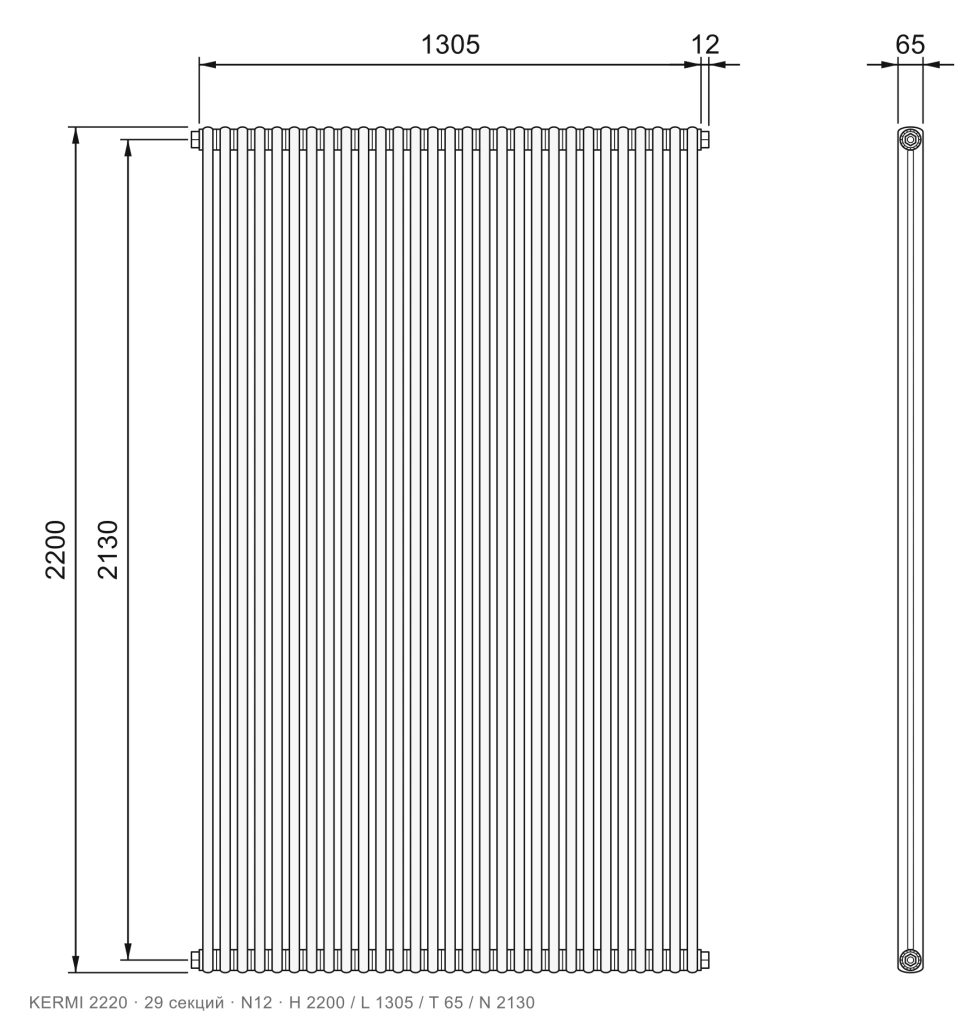

29 секций L 1305мм
30 секций L 1350мм
31 секция L 1395мм
32 секции L 1440мм
33 секции L 1485мм
34 секции L 1530мм

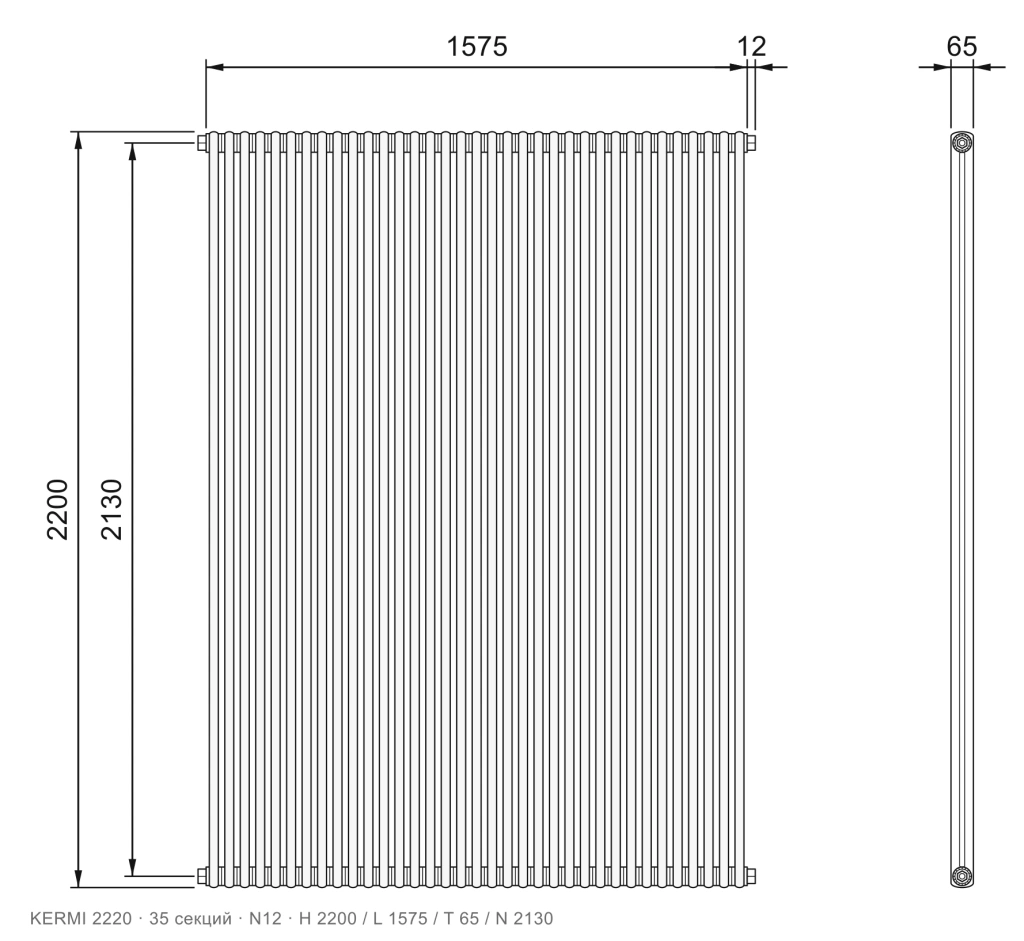

35 секций L 1575мм
36 секций L 1620мм
37 секций L 1665мм

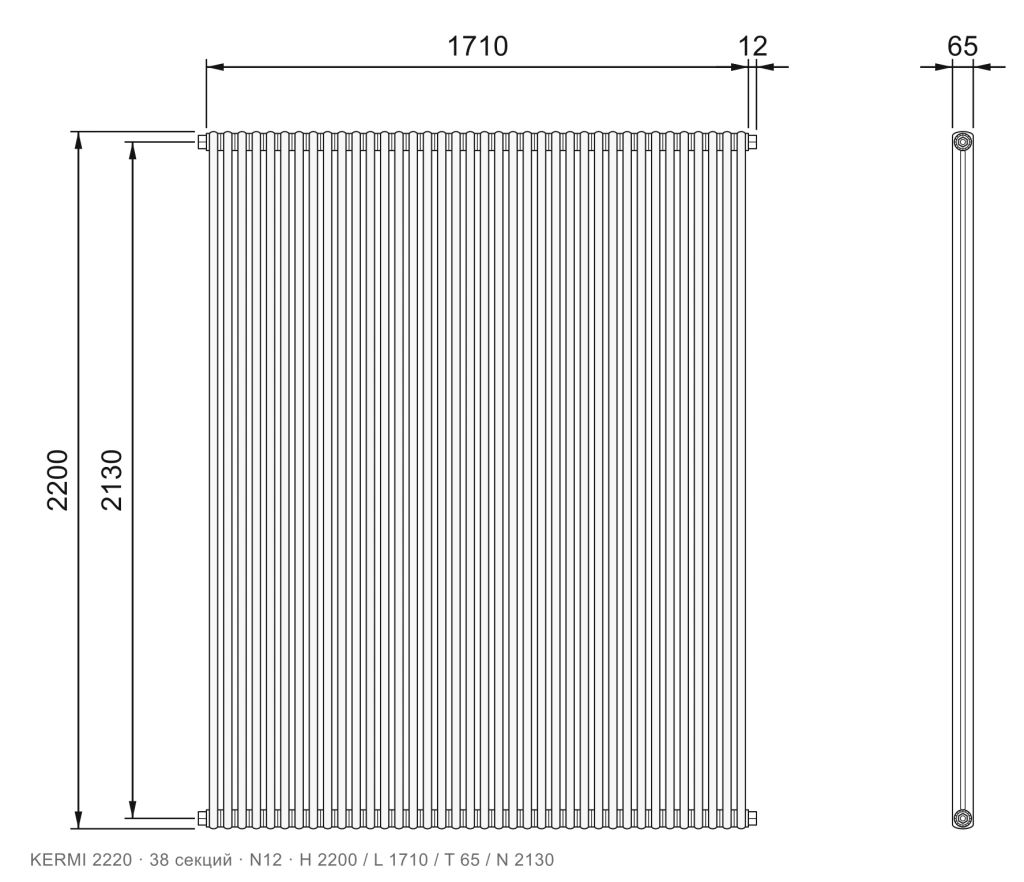

38 секций L 1710мм
39 секций L 1755мм

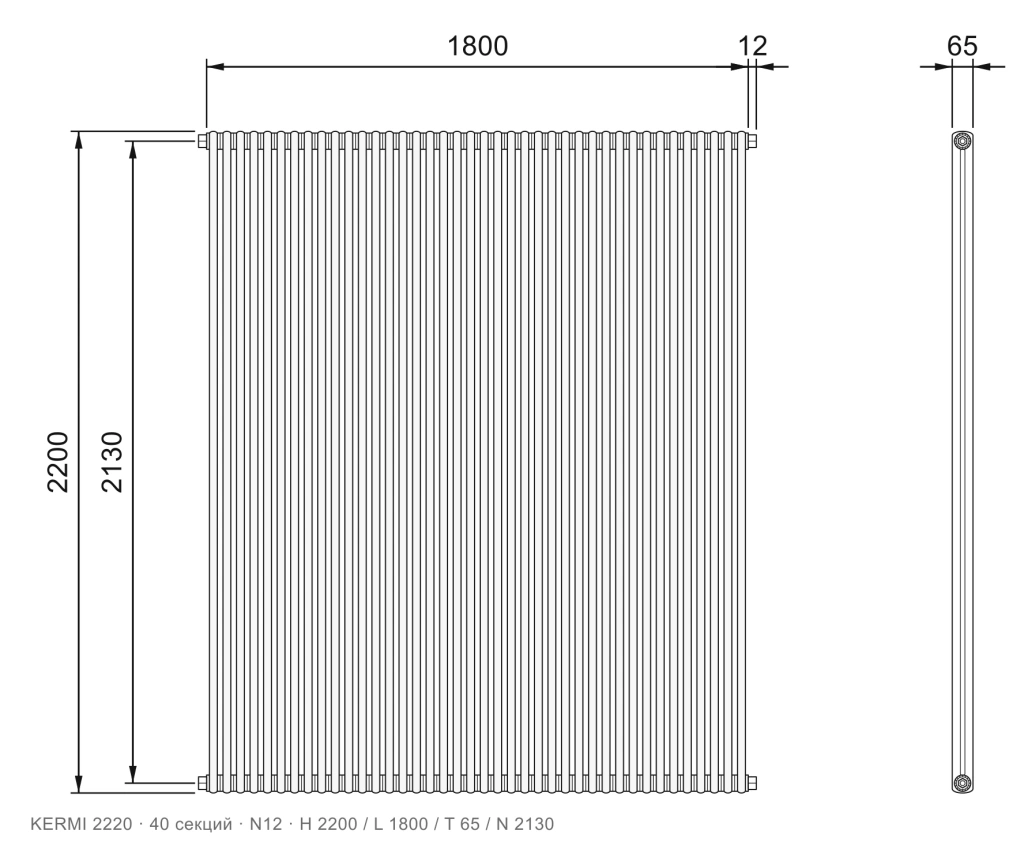

40 секций L 1800мм
41 секция L 1845мм
42 секции L 1890мм

Нижнее подключение №69 ТВВ 39

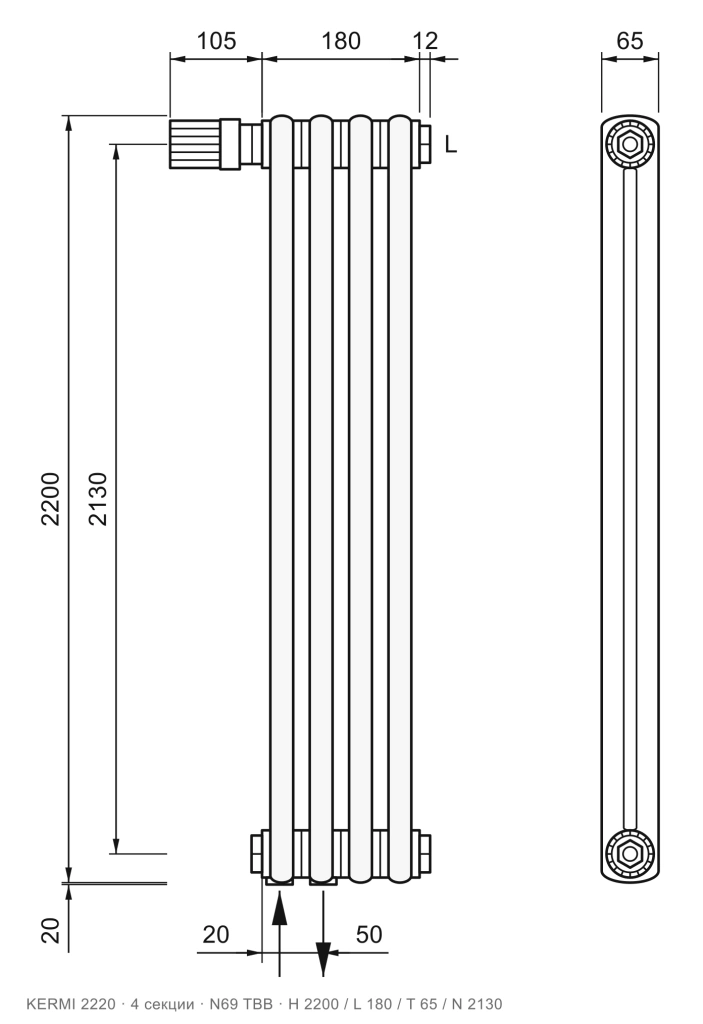

4 секции L 180мм
5 секций L 225мм

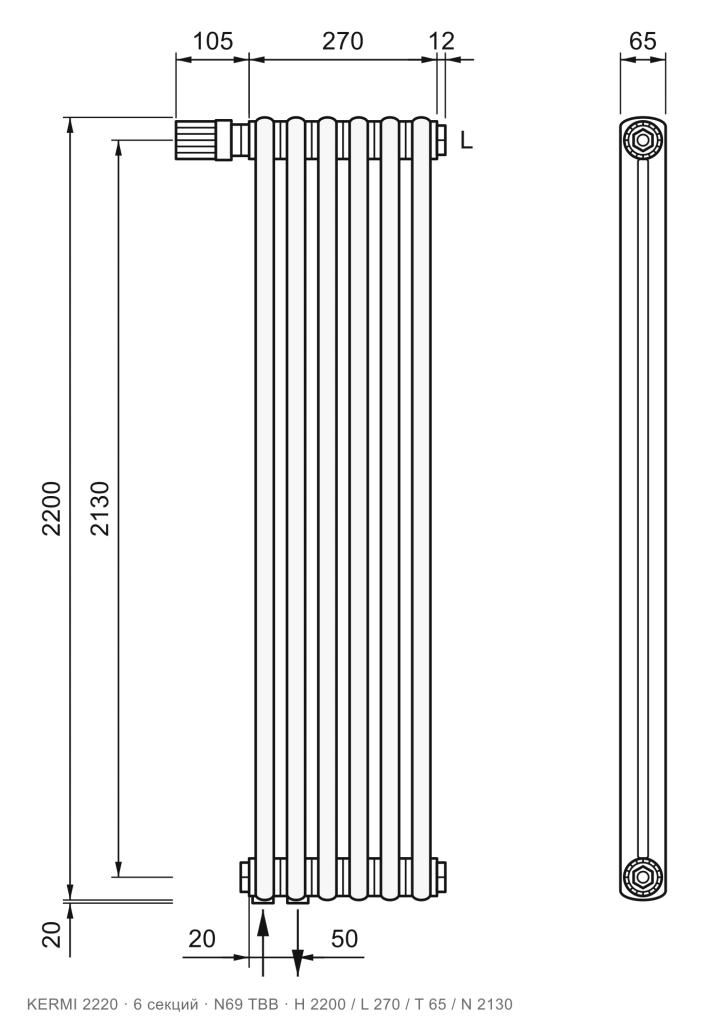

6 секций L 270мм
7 секций L 315мм
8 секций L 360мм

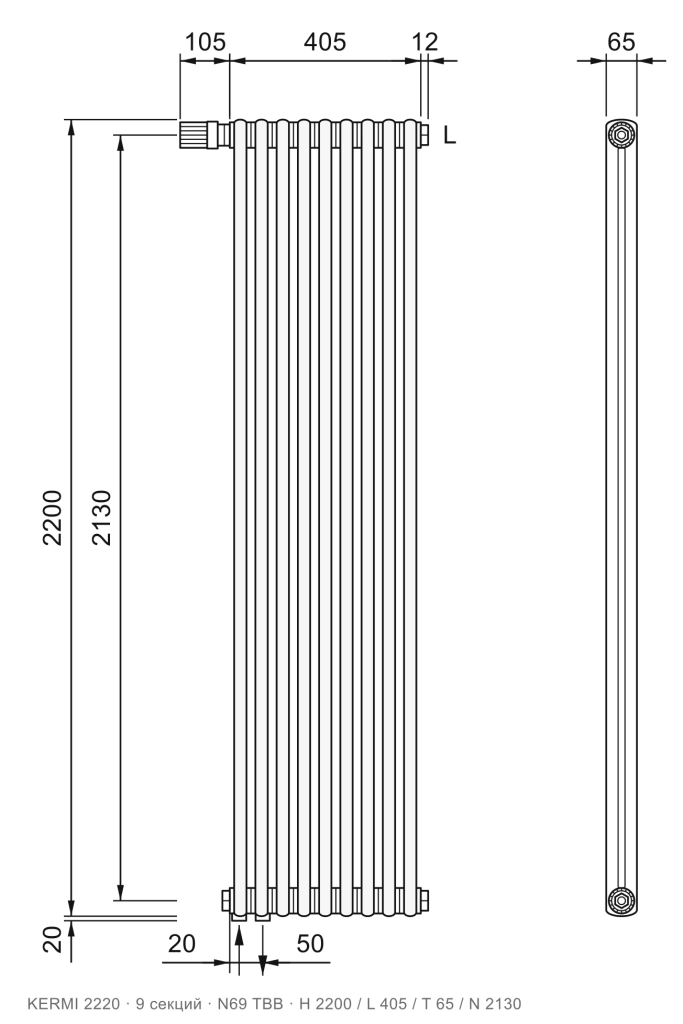

9 секций L 405мм
10 секций L 450мм

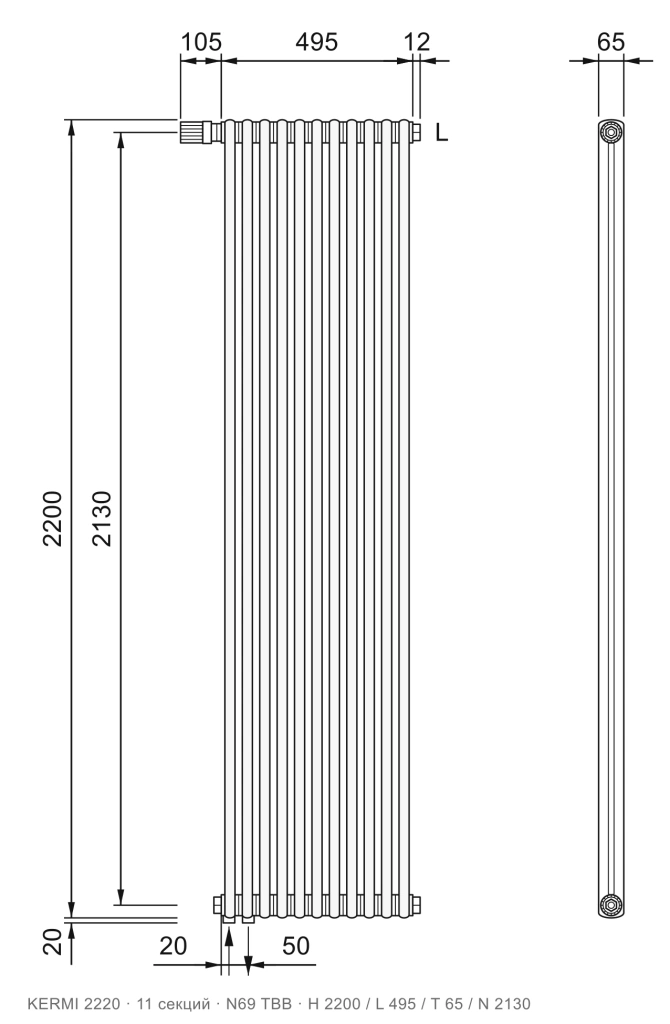

11 секций L 495мм

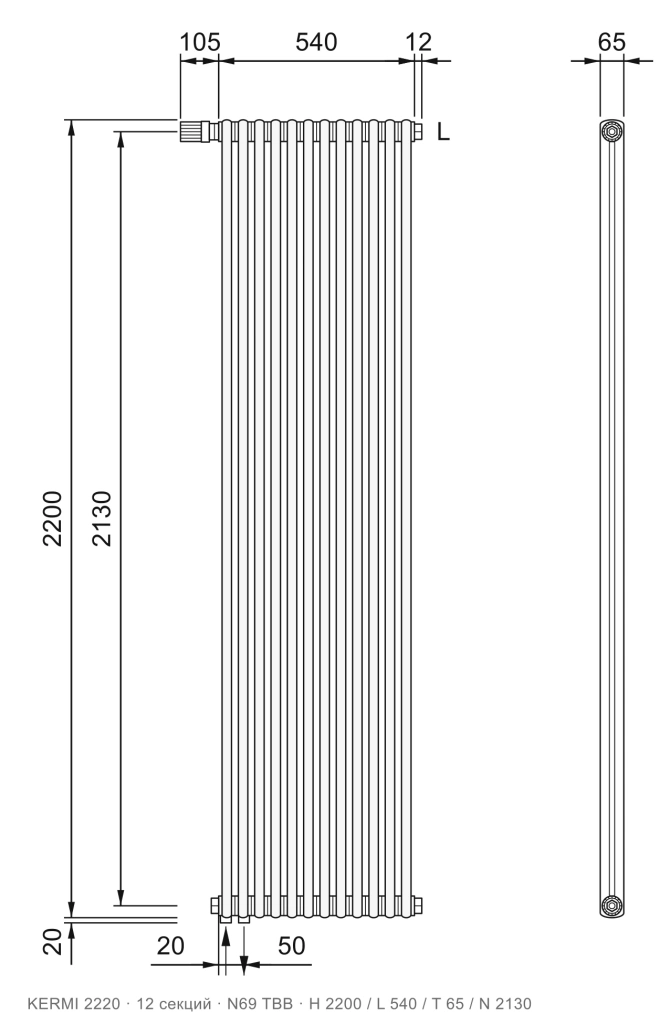

12 секций L 540мм

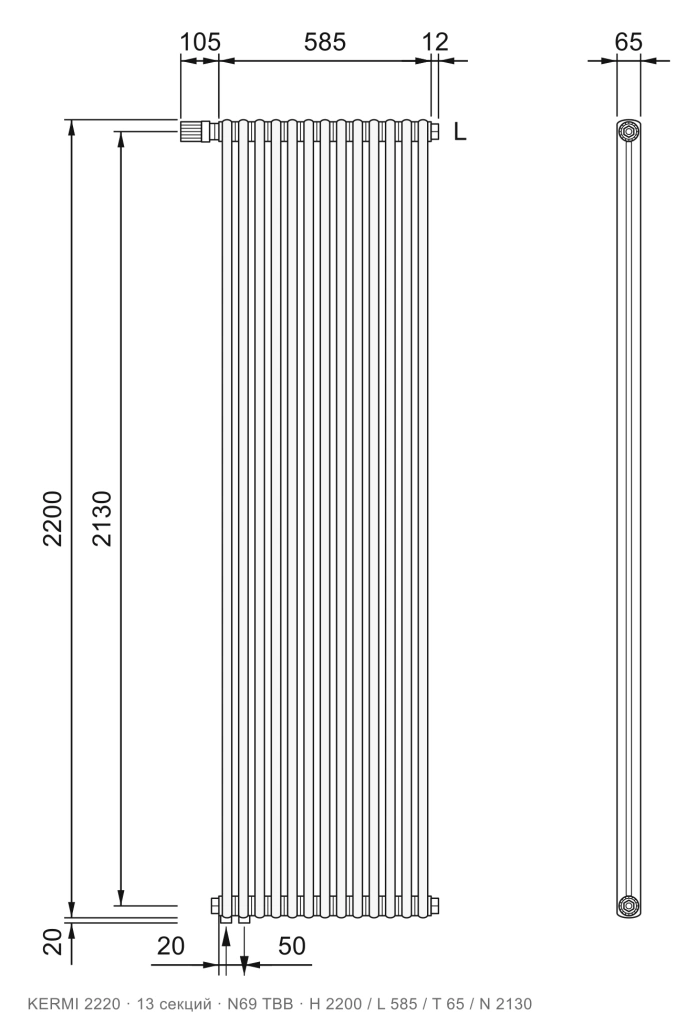

13 секций L 585мм

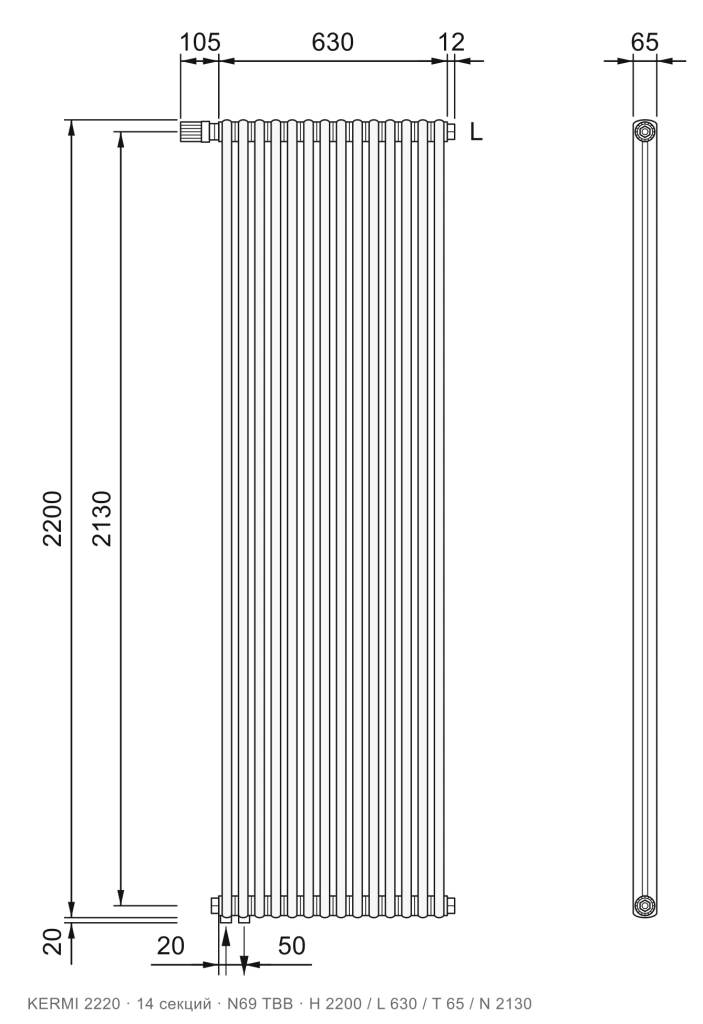

14 секций L 630мм
15 секций L 675мм
16 секций L 720мм
17 секций L 765мм
18 секций L 810мм

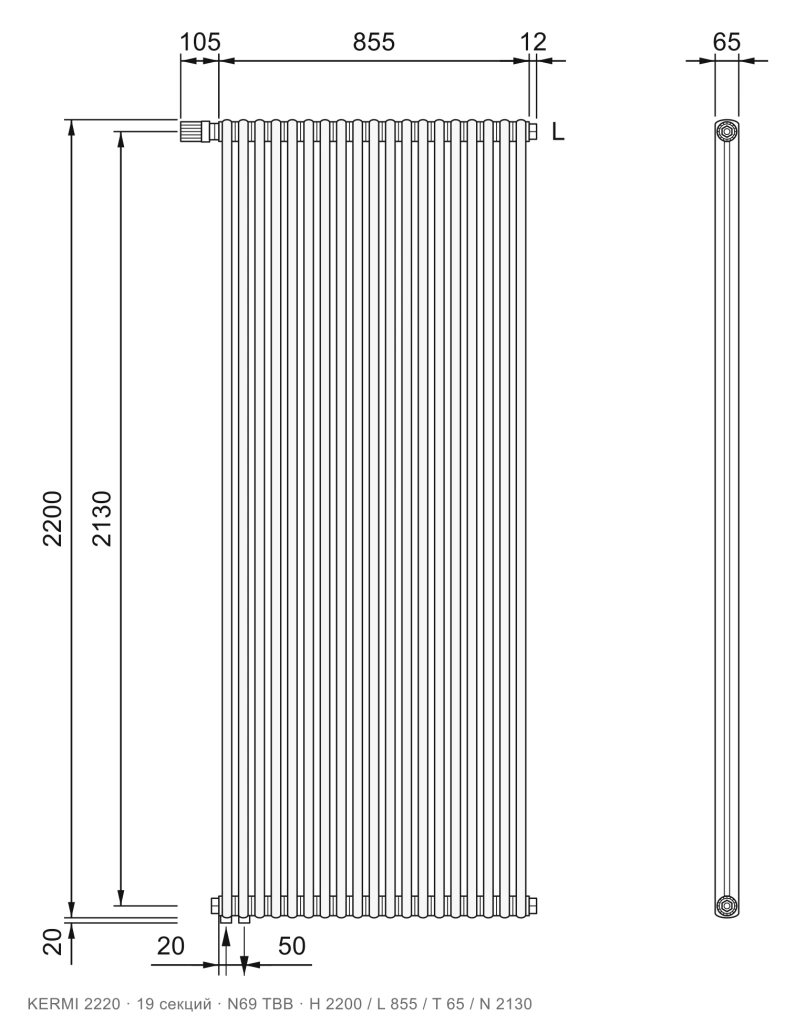

19 секций L 855мм
20 секций L 900мм

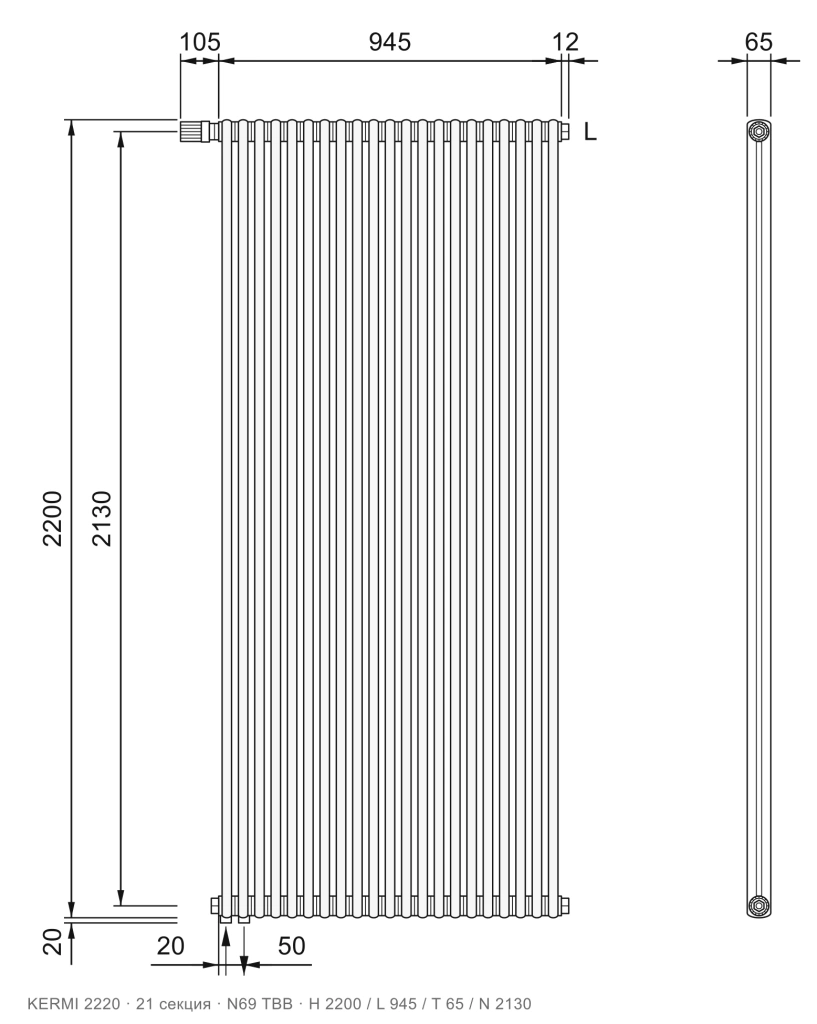

21 секция L 945мм
22 секции L 990мм
23 секции L 1035мм
24 секции L 1080мм
25 секций L 1125мм

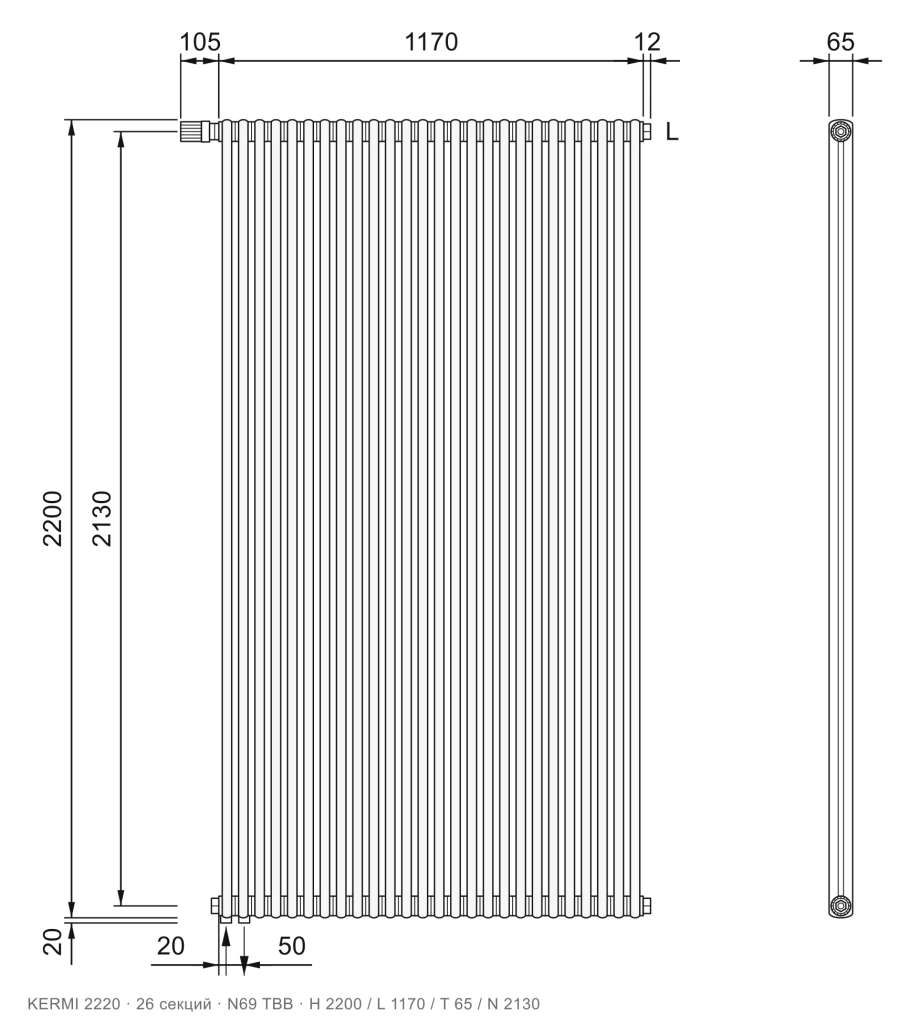

26 секций L 1170мм
27 секций L 1215мм

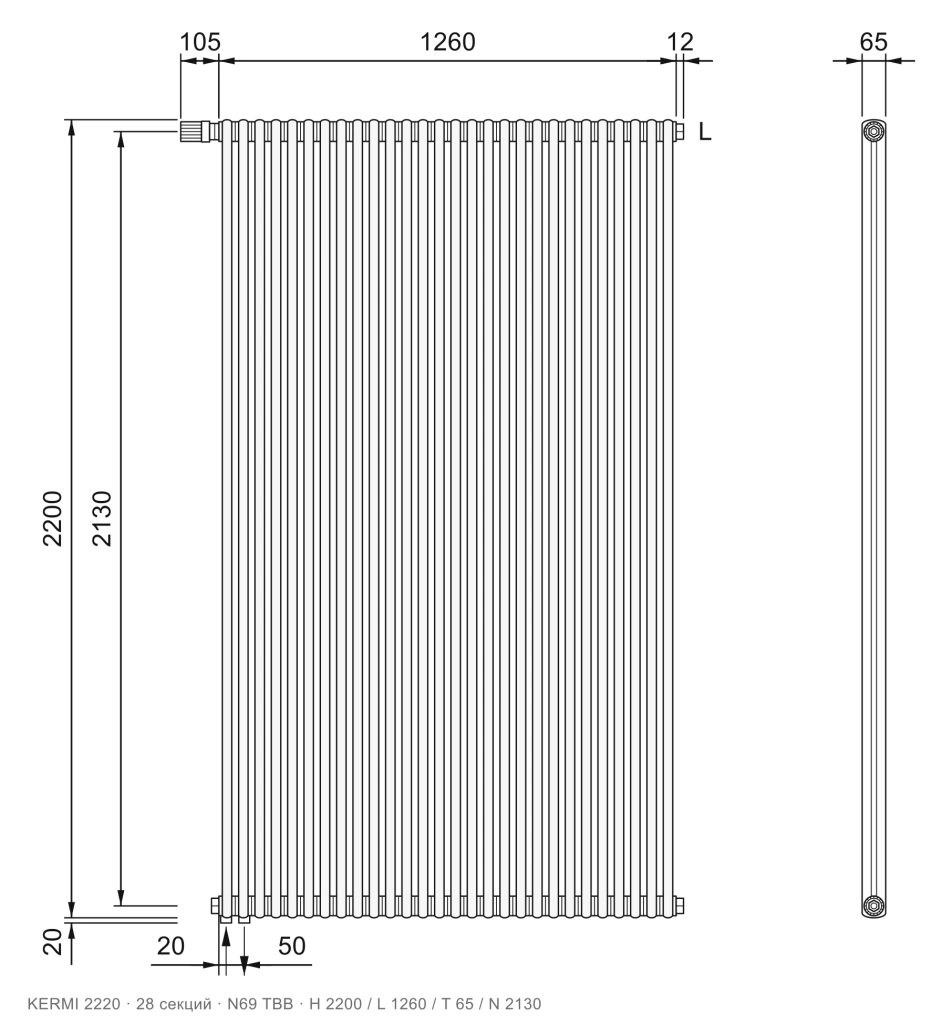

28 секций L 1260мм
29 секций L 1305мм
30 секций L 1350мм

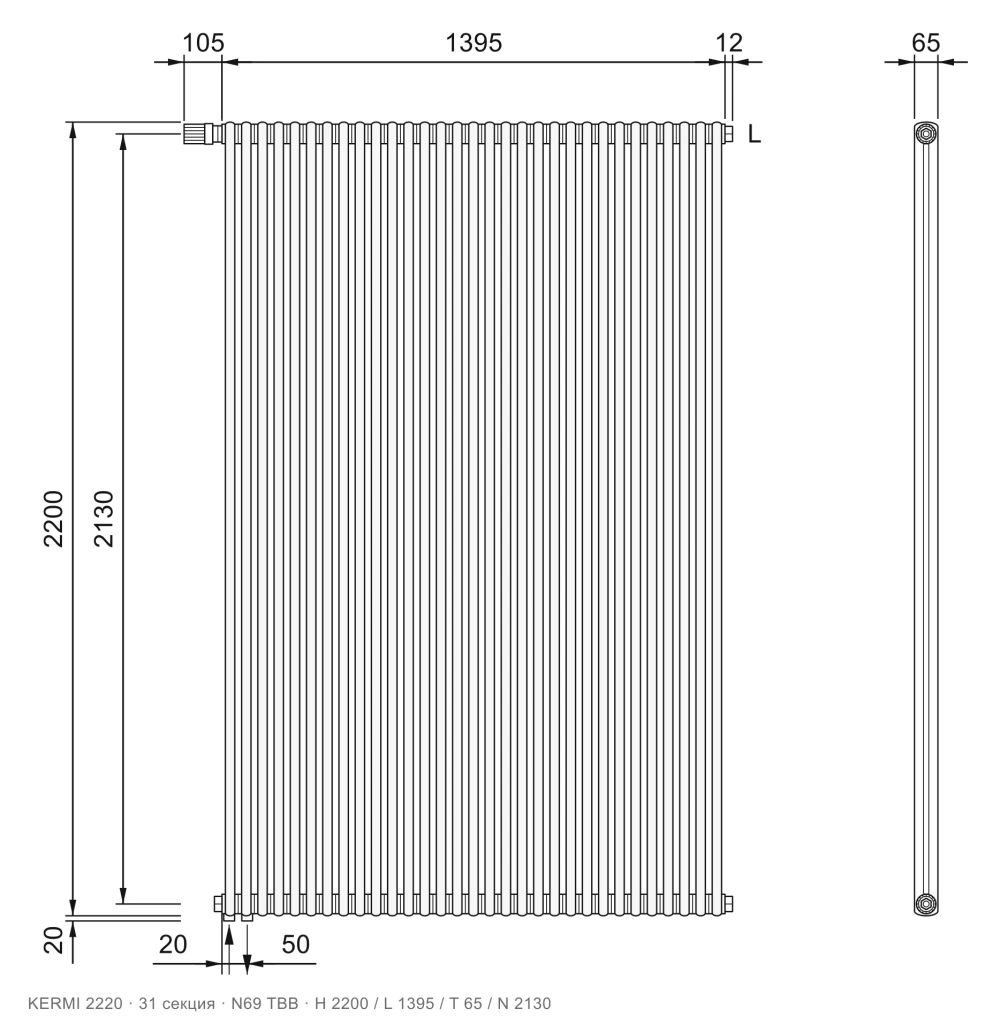

31 секция L 1395мм
32 секции L 1440мм

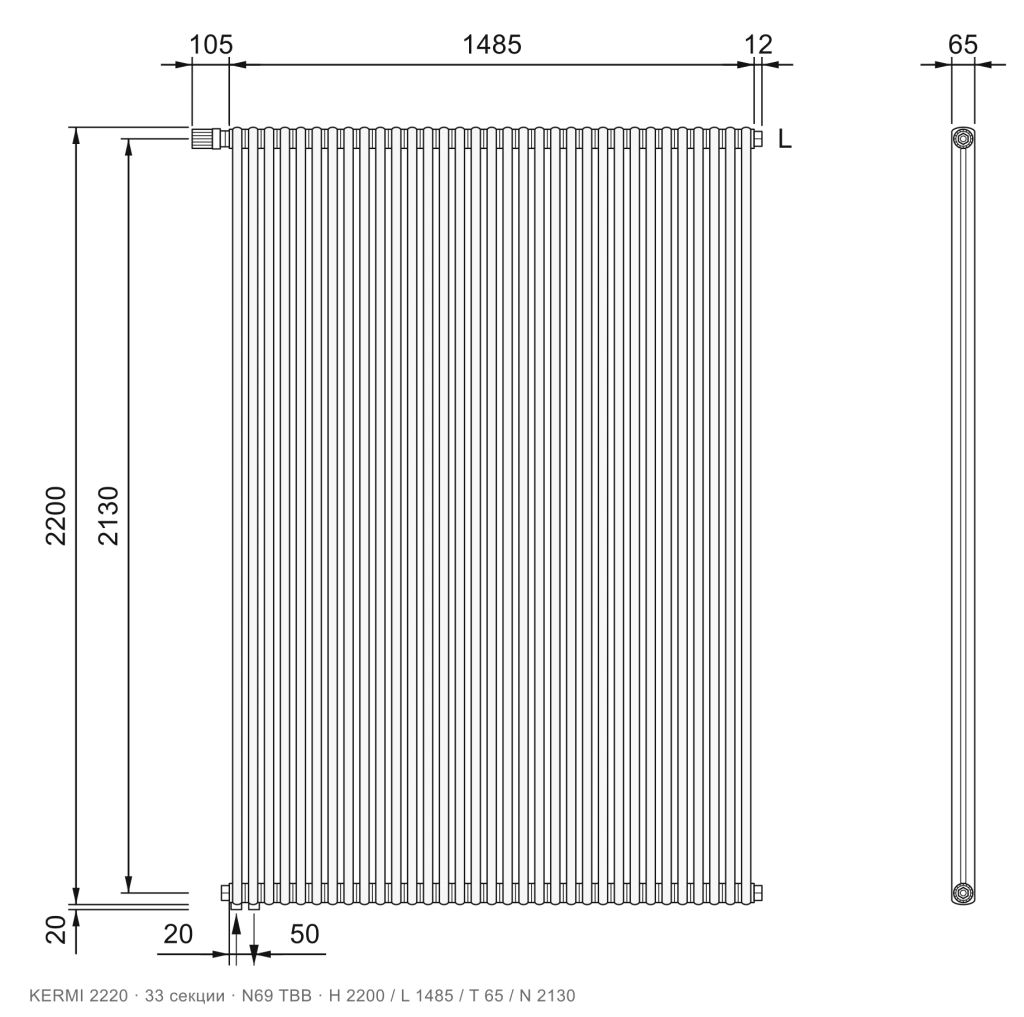

33 секции L 1485мм

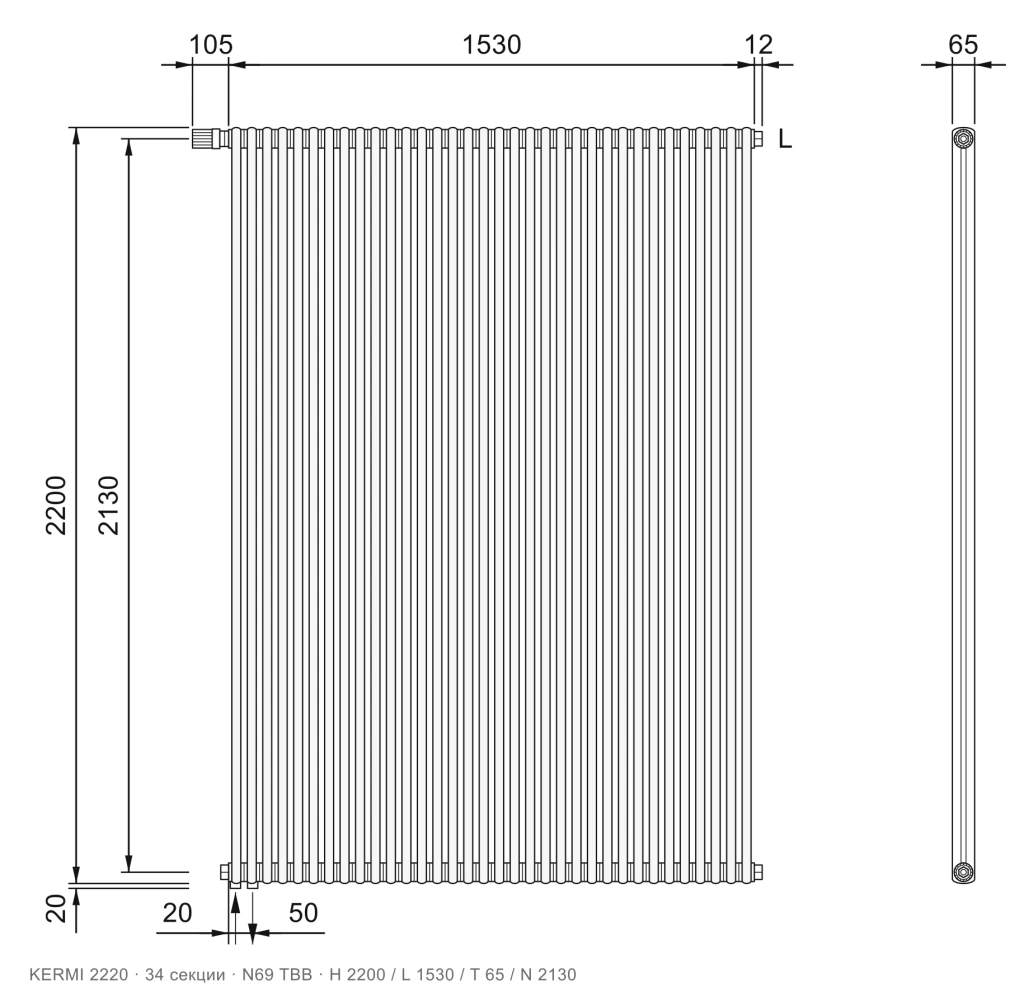

34 секции L 1530мм
35 секций L 1575мм
36 секций L 1620мм
37 секций L 1665мм

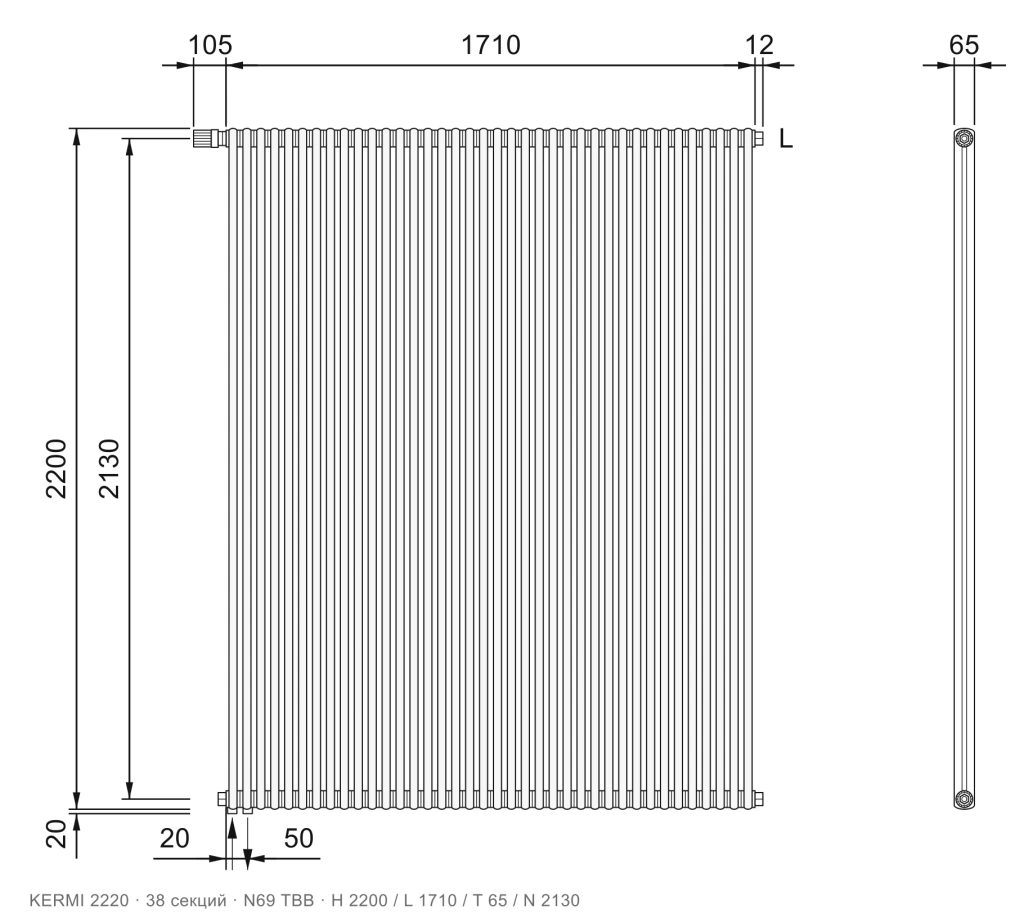

38 секций L 1710мм

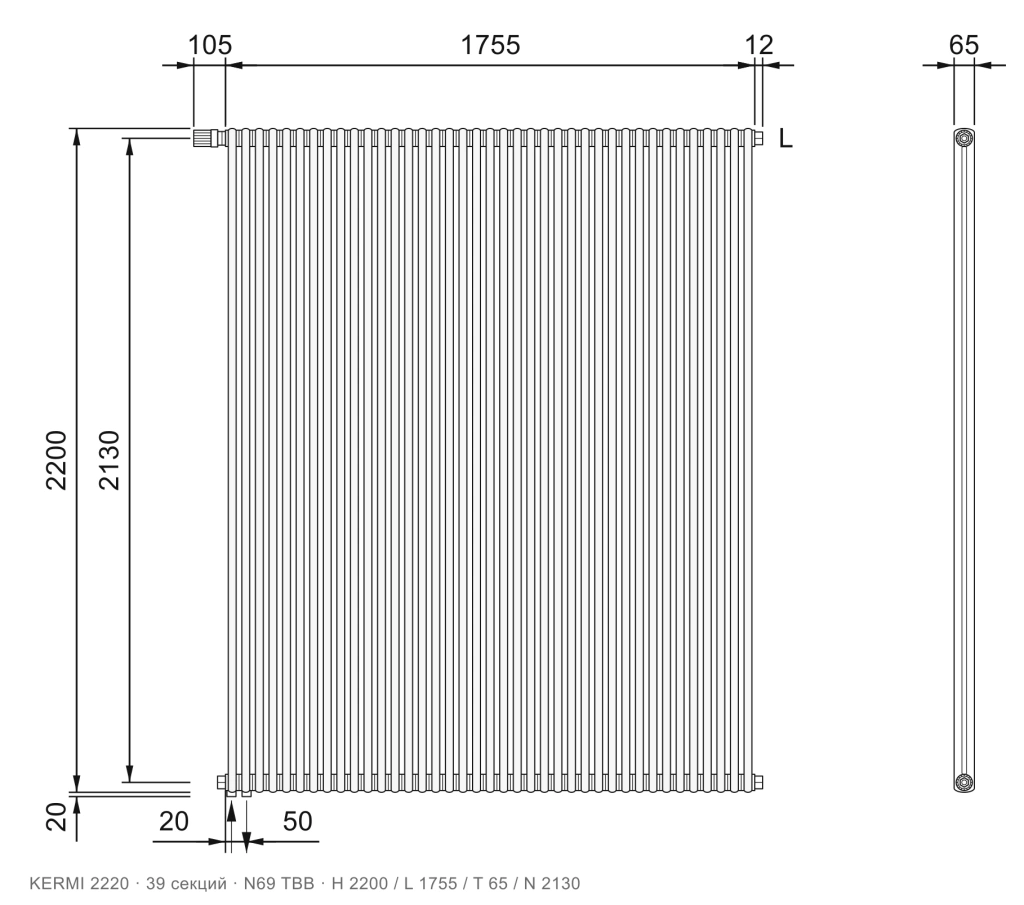

39 секций L 1755мм
40 секций L 1800мм
41 секция L 1845мм
42 секции L 1890мм
