Чертежи и размеры KERMI 3050

Серия
3-трубчатые
Высота H
500мм
Глубина T
105мм
Межосевое N
430мм
Длина L
90-2970мм
Секций
№12 2-66, №69 ТВВ 4-66

Подбор чертежа

Тип подключения

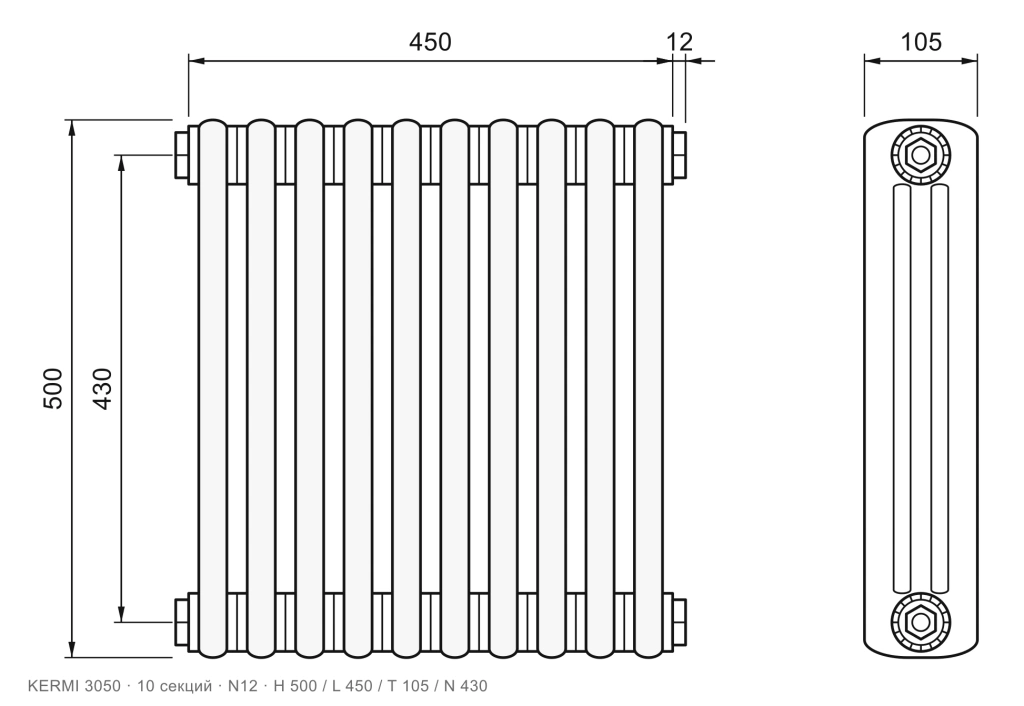

Габаритный чертёж трубчатого радиатора KERMI 3050, 10 секций, подключение N12, размеры 500×450×105 мм

KERMI 3050, 10 секций, №12

HВысота
500мм
LДлина
450мм
TГлубина
105мм
NМежосевое
430мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF В цвете RAL 7016

Таблица размеров

Для всех исполнений: Высота H 500 мм, Глубина T 105 мм, Межосевое N 430 мм

Секций Длина L №12 боковое №69 ТВВ нижнее с термовентилем
2 90мм Схема: KERMI 3050, 2 секции, №12 В каталог: KERMI 3050, 2 секции, №12, RAL 9016 нет
3 135мм Схема: KERMI 3050, 3 секции, №12 В каталог: KERMI 3050, 3 секции, №12, RAL 9016 нет
4 180мм Схема: KERMI 3050, 4 секции, №12 В каталог: KERMI 3050, 4 секции, №12, RAL 9016 Схема: KERMI 3050, 4 секции, №69 ТВВ В каталог: KERMI 3050, 4 секции, №69 ТВВ, RAL 9016

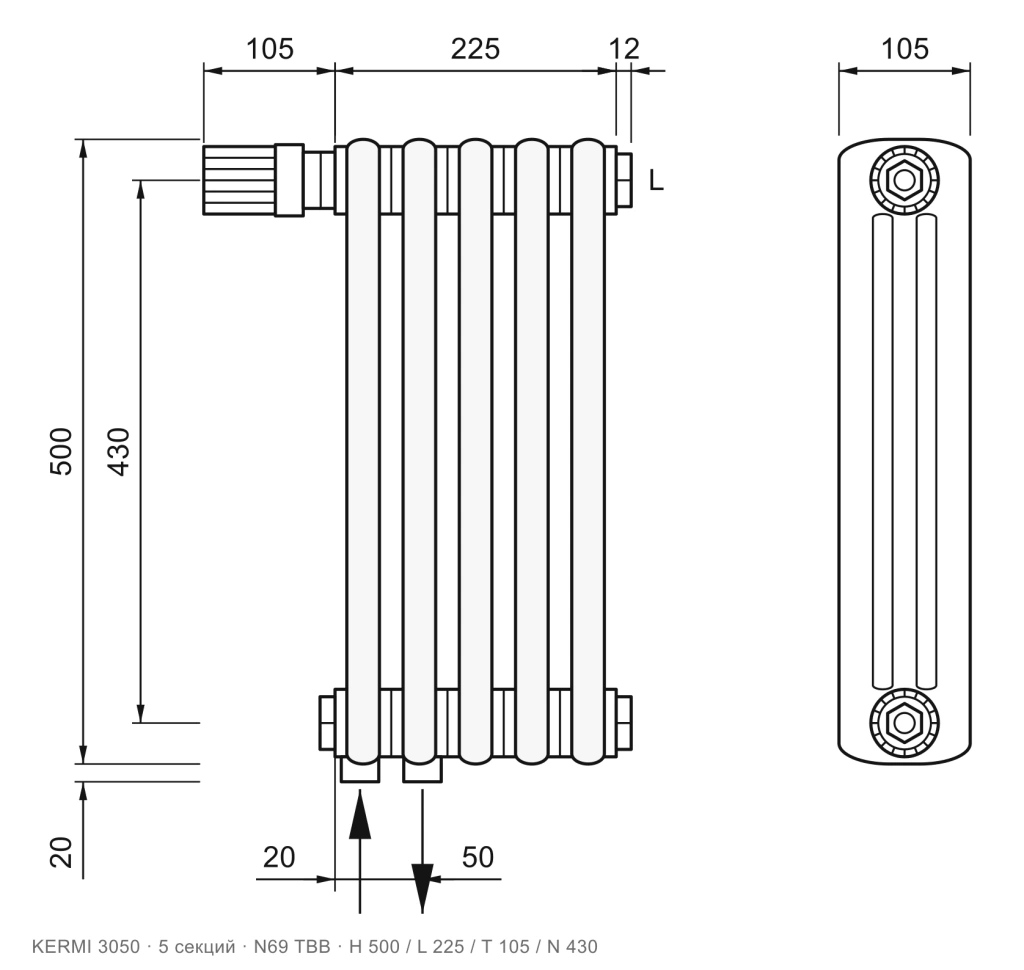

5 225мм Схема: KERMI 3050, 5 секций, №12 В каталог: KERMI 3050, 5 секций, №12, RAL 9016 Схема: KERMI 3050, 5 секций, №69 ТВВ В каталог: KERMI 3050, 5 секций, №69 ТВВ, RAL 9016
6 270мм Схема: KERMI 3050, 6 секций, №12 В каталог: KERMI 3050, 6 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 6 секций, №12, RAL 7016 Схема: KERMI 3050, 6 секций, №69 ТВВ В каталог: KERMI 3050, 6 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 6 секций, №69 ТВВ, RAL 7016
7 315мм Схема: KERMI 3050, 7 секций, №12 В каталог: KERMI 3050, 7 секций, №12, RAL 9016 Схема: KERMI 3050, 7 секций, №69 ТВВ В каталог: KERMI 3050, 7 секций, №69 ТВВ, RAL 9016

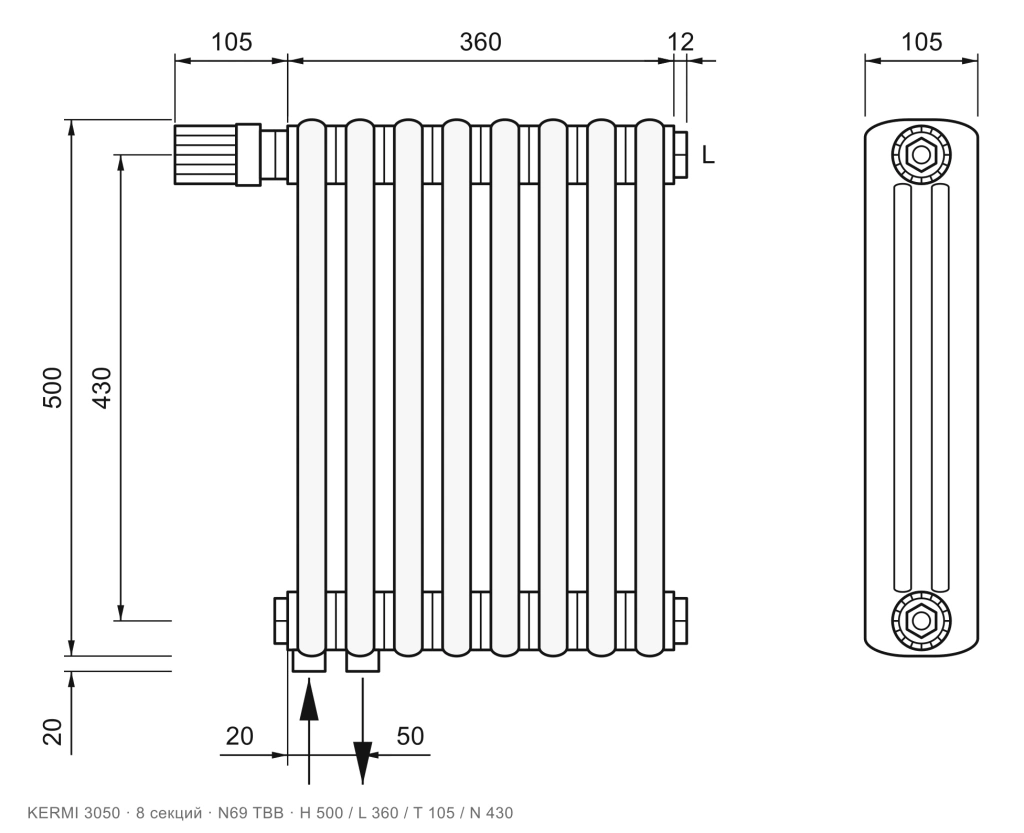

8 360мм Схема: KERMI 3050, 8 секций, №12 В каталог: KERMI 3050, 8 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 8 секций, №12, RAL 7016 Схема: KERMI 3050, 8 секций, №69 ТВВ В каталог: KERMI 3050, 8 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 8 секций, №69 ТВВ, RAL 7016

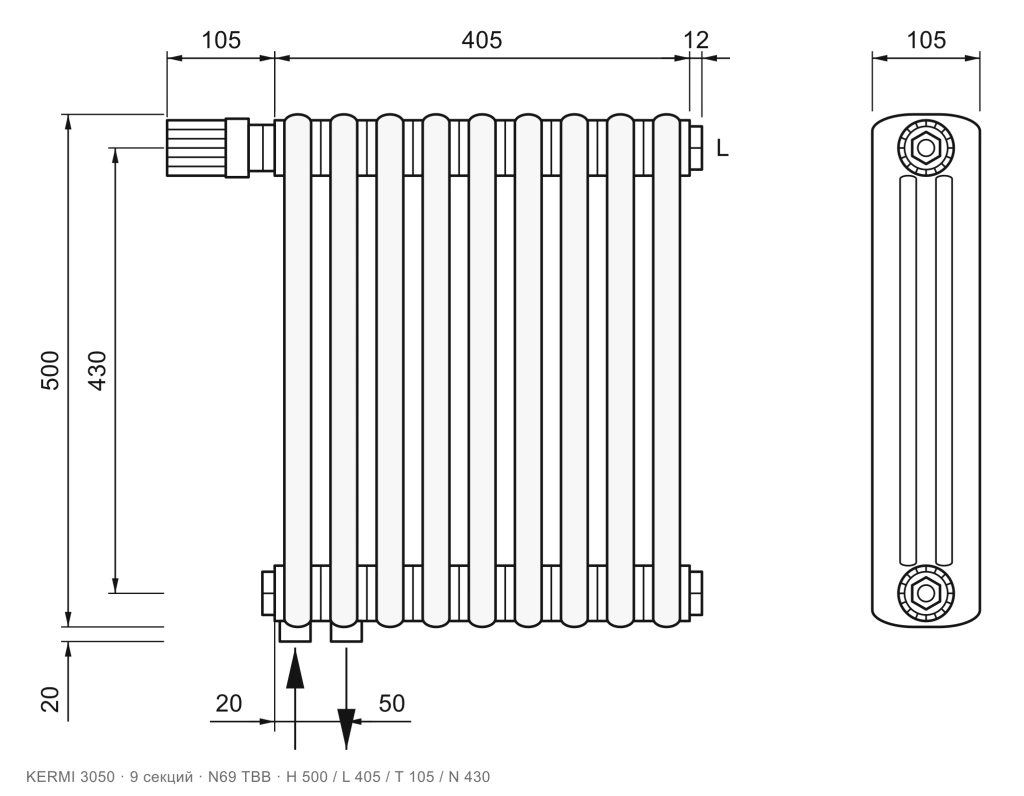

9 405мм Схема: KERMI 3050, 9 секций, №12 В каталог: KERMI 3050, 9 секций, №12, RAL 9016 Схема: KERMI 3050, 9 секций, №69 ТВВ В каталог: KERMI 3050, 9 секций, №69 ТВВ, RAL 9016
10 450мм Схема: KERMI 3050, 10 секций, №12 В каталог: KERMI 3050, 10 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 10 секций, №12, RAL 7016 Схема: KERMI 3050, 10 секций, №69 ТВВ В каталог: KERMI 3050, 10 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 10 секций, №69 ТВВ, RAL 7016
11 495мм Схема: KERMI 3050, 11 секций, №12 В каталог: KERMI 3050, 11 секций, №12, RAL 9016 Схема: KERMI 3050, 11 секций, №69 ТВВ В каталог: KERMI 3050, 11 секций, №69 ТВВ, RAL 9016
12 540мм Схема: KERMI 3050, 12 секций, №12 В каталог: KERMI 3050, 12 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 12 секций, №12, RAL 7016 Схема: KERMI 3050, 12 секций, №69 ТВВ В каталог: KERMI 3050, 12 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 12 секций, №69 ТВВ, RAL 7016
13 585мм Схема: KERMI 3050, 13 секций, №12 В каталог: KERMI 3050, 13 секций, №12, RAL 9016 Схема: KERMI 3050, 13 секций, №69 ТВВ В каталог: KERMI 3050, 13 секций, №69 ТВВ, RAL 9016

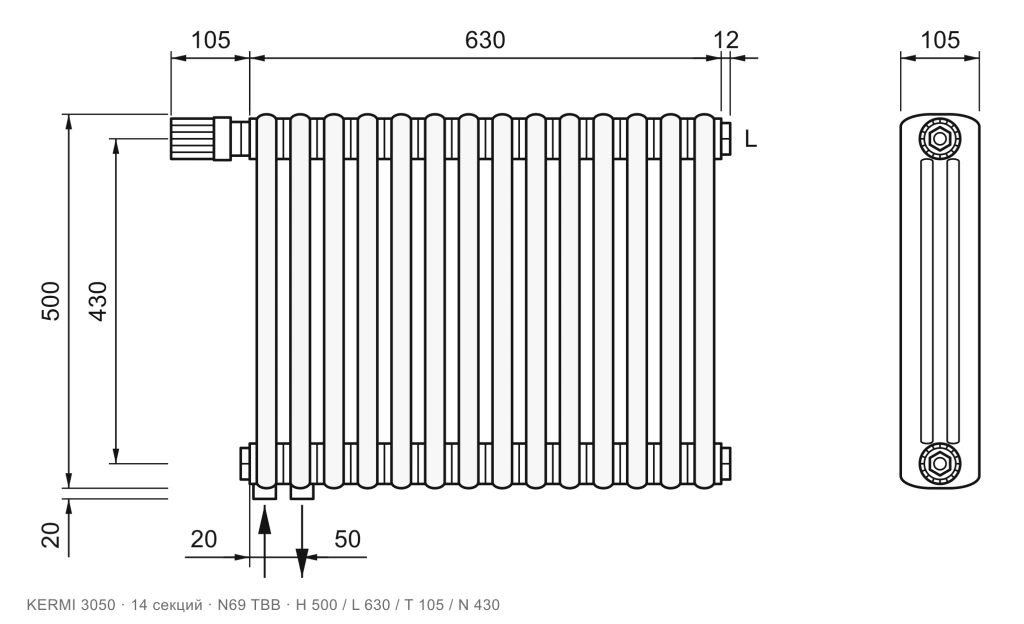

14 630мм Схема: KERMI 3050, 14 секций, №12 В каталог: KERMI 3050, 14 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 14 секций, №12, RAL 7016 Схема: KERMI 3050, 14 секций, №69 ТВВ В каталог: KERMI 3050, 14 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 14 секций, №69 ТВВ, RAL 7016

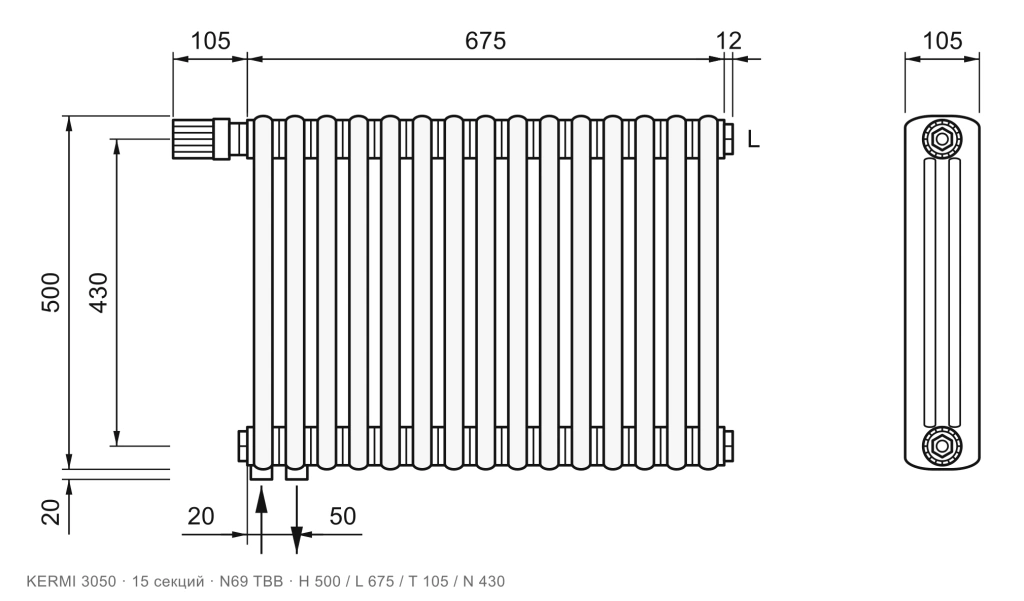

15 675мм Схема: KERMI 3050, 15 секций, №12 В каталог: KERMI 3050, 15 секций, №12, RAL 9016 Схема: KERMI 3050, 15 секций, №69 ТВВ В каталог: KERMI 3050, 15 секций, №69 ТВВ, RAL 9016

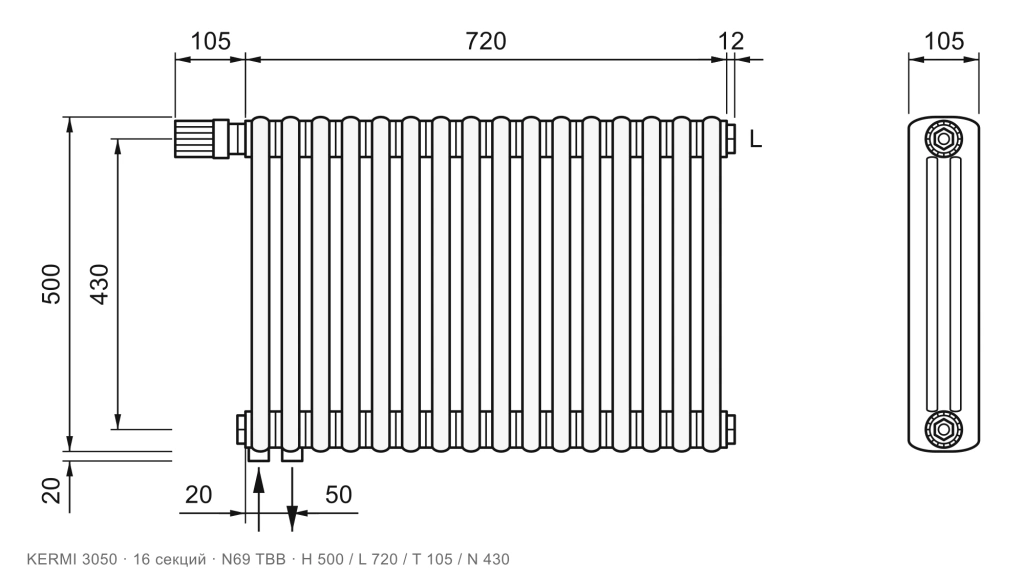

16 720мм Схема: KERMI 3050, 16 секций, №12 В каталог: KERMI 3050, 16 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 16 секций, №12, RAL 7016 Схема: KERMI 3050, 16 секций, №69 ТВВ В каталог: KERMI 3050, 16 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 16 секций, №69 ТВВ, RAL 7016
17 765мм Схема: KERMI 3050, 17 секций, №12 В каталог: KERMI 3050, 17 секций, №12, RAL 9016 Схема: KERMI 3050, 17 секций, №69 ТВВ В каталог: KERMI 3050, 17 секций, №69 ТВВ, RAL 9016
18 810мм Схема: KERMI 3050, 18 секций, №12 В каталог: KERMI 3050, 18 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 18 секций, №12, RAL 7016 Схема: KERMI 3050, 18 секций, №69 ТВВ В каталог: KERMI 3050, 18 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 18 секций, №69 ТВВ, RAL 7016

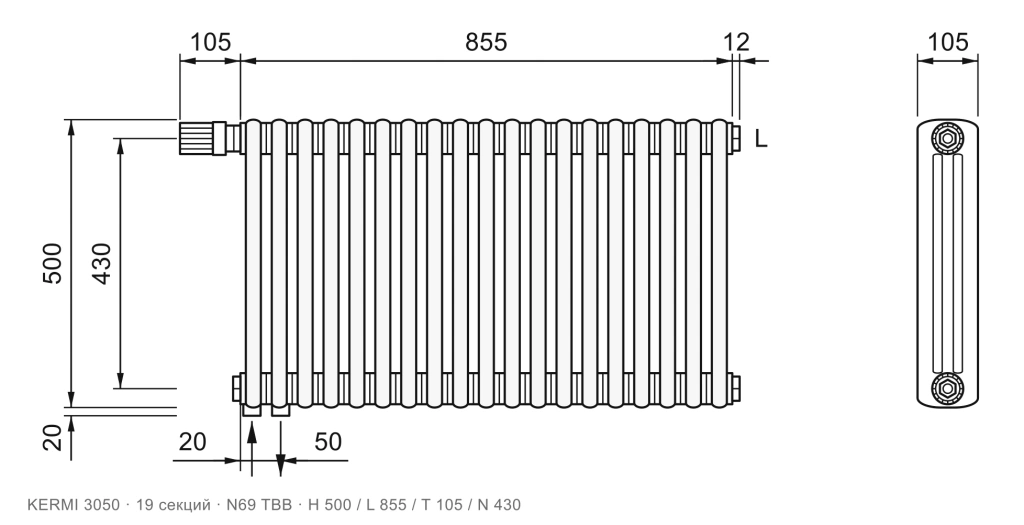

19 855мм Схема: KERMI 3050, 19 секций, №12 В каталог: KERMI 3050, 19 секций, №12, RAL 9016 Схема: KERMI 3050, 19 секций, №69 ТВВ В каталог: KERMI 3050, 19 секций, №69 ТВВ, RAL 9016

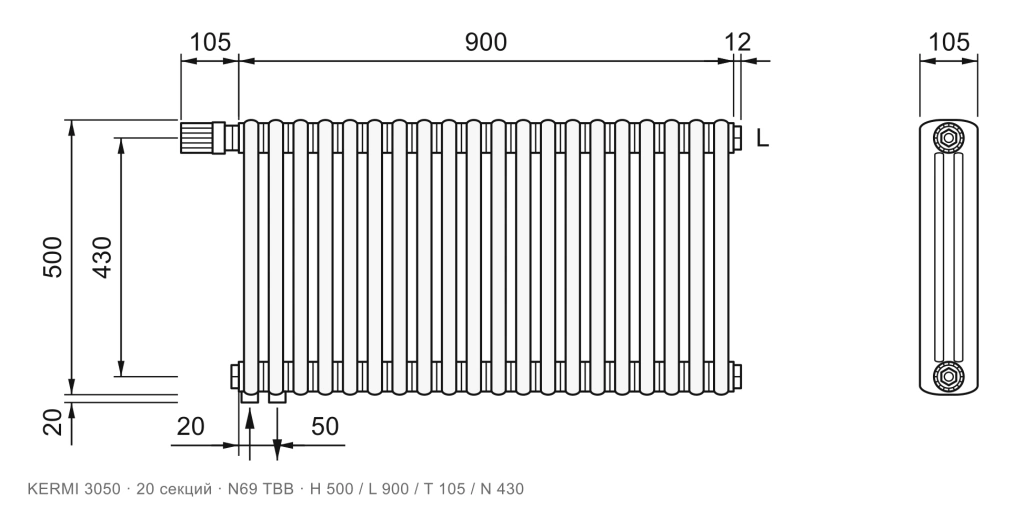

20 900мм Схема: KERMI 3050, 20 секций, №12 В каталог: KERMI 3050, 20 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 20 секций, №12, RAL 7016 Схема: KERMI 3050, 20 секций, №69 ТВВ В каталог: KERMI 3050, 20 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 20 секций, №69 ТВВ, RAL 7016
21 945мм Схема: KERMI 3050, 21 секция, №12 В каталог: KERMI 3050, 21 секция, №12, RAL 9016 Схема: KERMI 3050, 21 секция, №69 ТВВ В каталог: KERMI 3050, 21 секция, №69 ТВВ, RAL 9016
22 990мм Схема: KERMI 3050, 22 секции, №12 В каталог: KERMI 3050, 22 секции, №12, RAL 9016 RAL 7016: KERMI 3050, 22 секции, №12, RAL 7016 Схема: KERMI 3050, 22 секции, №69 ТВВ В каталог: KERMI 3050, 22 секции, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 22 секции, №69 ТВВ, RAL 7016

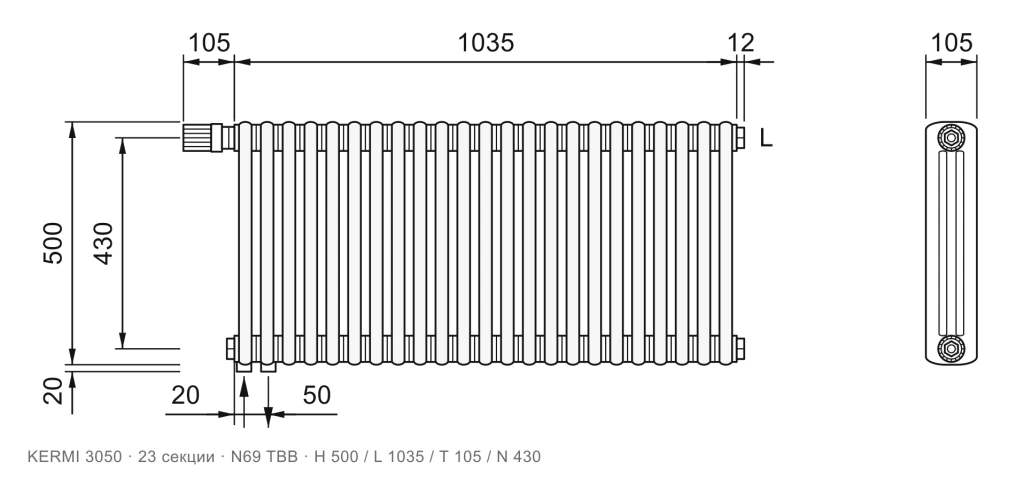

23 1035мм Схема: KERMI 3050, 23 секции, №12 В каталог: KERMI 3050, 23 секции, №12, RAL 9016 Схема: KERMI 3050, 23 секции, №69 ТВВ В каталог: KERMI 3050, 23 секции, №69 ТВВ, RAL 9016
24 1080мм Схема: KERMI 3050, 24 секции, №12 В каталог: KERMI 3050, 24 секции, №12, RAL 9016 RAL 7016: KERMI 3050, 24 секции, №12, RAL 7016 Схема: KERMI 3050, 24 секции, №69 ТВВ В каталог: KERMI 3050, 24 секции, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 24 секции, №69 ТВВ, RAL 7016
25 1125мм Схема: KERMI 3050, 25 секций, №12 В каталог: KERMI 3050, 25 секций, №12, RAL 9016 Схема: KERMI 3050, 25 секций, №69 ТВВ В каталог: KERMI 3050, 25 секций, №69 ТВВ, RAL 9016

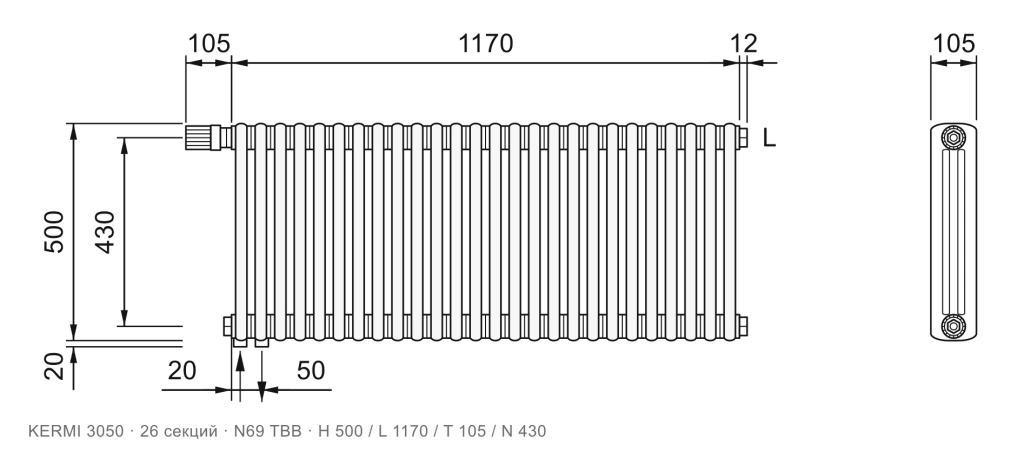

26 1170мм Схема: KERMI 3050, 26 секций, №12 В каталог: KERMI 3050, 26 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 26 секций, №12, RAL 7016 Схема: KERMI 3050, 26 секций, №69 ТВВ В каталог: KERMI 3050, 26 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 26 секций, №69 ТВВ, RAL 7016

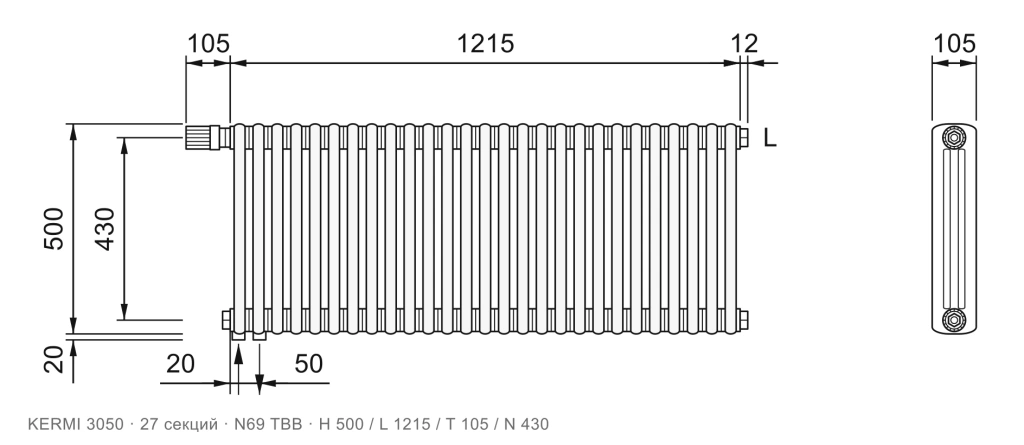

27 1215мм Схема: KERMI 3050, 27 секций, №12 В каталог: KERMI 3050, 27 секций, №12, RAL 9016 Схема: KERMI 3050, 27 секций, №69 ТВВ В каталог: KERMI 3050, 27 секций, №69 ТВВ, RAL 9016

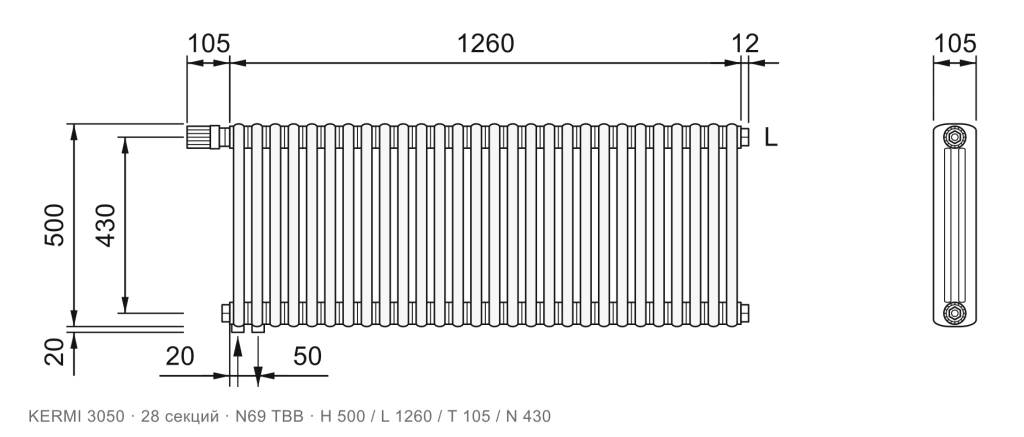

28 1260мм Схема: KERMI 3050, 28 секций, №12 В каталог: KERMI 3050, 28 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 28 секций, №12, RAL 7016 Схема: KERMI 3050, 28 секций, №69 ТВВ В каталог: KERMI 3050, 28 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 28 секций, №69 ТВВ, RAL 7016
29 1305мм Схема: KERMI 3050, 29 секций, №12 В каталог: KERMI 3050, 29 секций, №12, RAL 9016 Схема: KERMI 3050, 29 секций, №69 ТВВ В каталог: KERMI 3050, 29 секций, №69 ТВВ, RAL 9016
30 1350мм Схема: KERMI 3050, 30 секций, №12 В каталог: KERMI 3050, 30 секций, №12, RAL 9016 RAL 7016: KERMI 3050, 30 секций, №12, RAL 7016 Схема: KERMI 3050, 30 секций, №69 ТВВ В каталог: KERMI 3050, 30 секций, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 30 секций, №69 ТВВ, RAL 7016
31 1395мм Схема: KERMI 3050, 31 секция, №12 В каталог: KERMI 3050, 31 секция, №12, RAL 9016 Схема: KERMI 3050, 31 секция, №69 ТВВ В каталог: KERMI 3050, 31 секция, №69 ТВВ, RAL 9016
32 1440мм Схема: KERMI 3050, 32 секции, №12 В каталог: KERMI 3050, 32 секции, №12, RAL 9016 RAL 7016: KERMI 3050, 32 секции, №12, RAL 7016 Схема: KERMI 3050, 32 секции, №69 ТВВ В каталог: KERMI 3050, 32 секции, №69 ТВВ, RAL 9016 RAL 7016: KERMI 3050, 32 секции, №69 ТВВ, RAL 7016

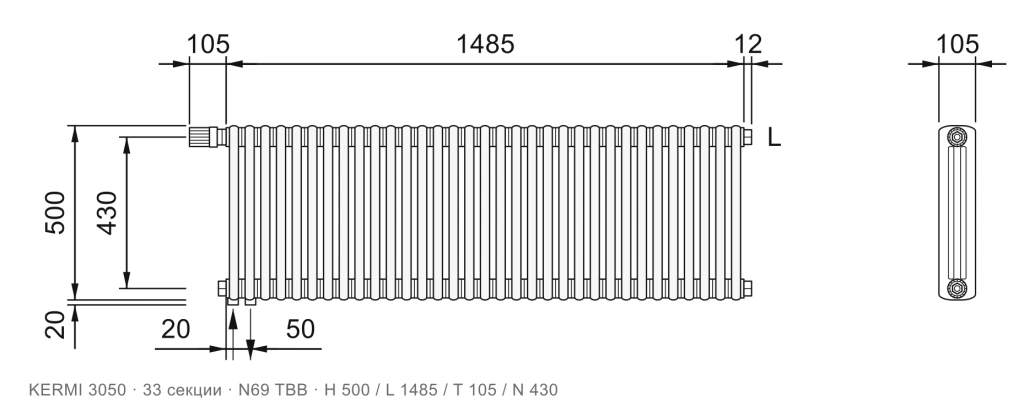

33 1485мм Схема: KERMI 3050, 33 секции, №12 В каталог: KERMI 3050, 33 секции, №12, RAL 9016 Схема: KERMI 3050, 33 секции, №69 ТВВ В каталог: KERMI 3050, 33 секции, №69 ТВВ, RAL 9016
34 1530мм Схема: KERMI 3050, 34 секции, №12 В каталог: KERMI 3050, 34 секции, №12, RAL 9016 Схема: KERMI 3050, 34 секции, №69 ТВВ В каталог: KERMI 3050, 34 секции, №69 ТВВ, RAL 9016

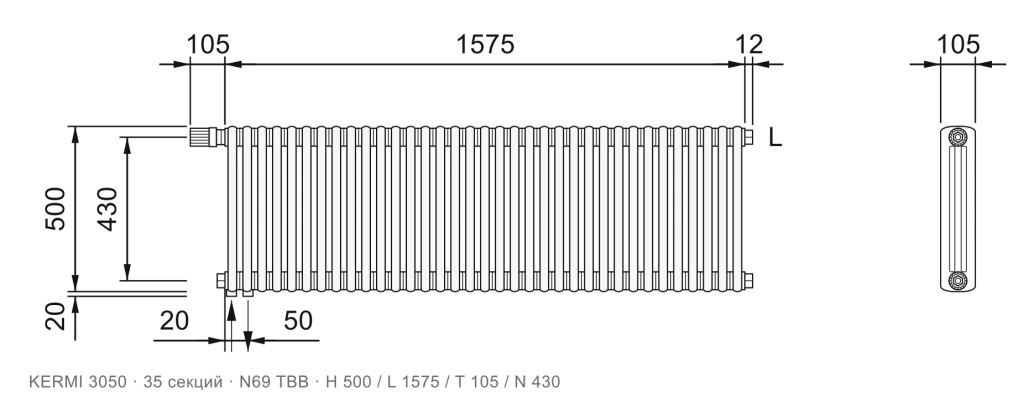

35 1575мм Схема: KERMI 3050, 35 секций, №12 В каталог: KERMI 3050, 35 секций, №12, RAL 9016 Схема: KERMI 3050, 35 секций, №69 ТВВ В каталог: KERMI 3050, 35 секций, №69 ТВВ, RAL 9016

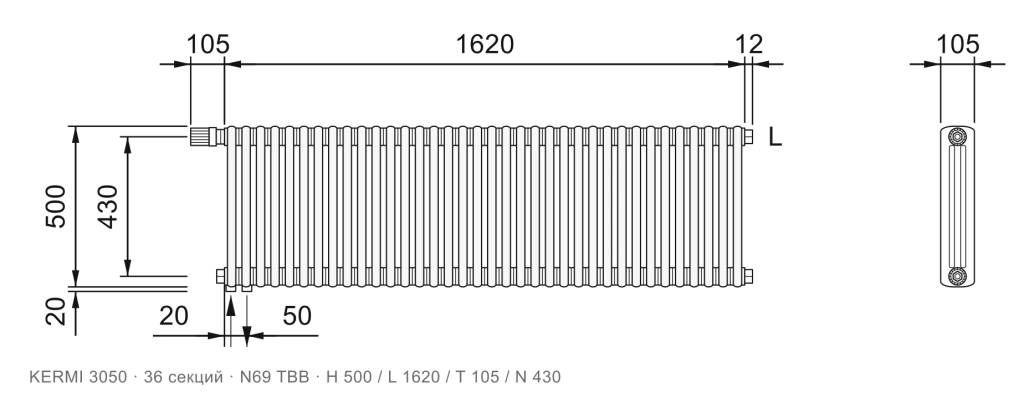

36 1620мм Схема: KERMI 3050, 36 секций, №12 В каталог: KERMI 3050, 36 секций, №12, RAL 9016 Схема: KERMI 3050, 36 секций, №69 ТВВ В каталог: KERMI 3050, 36 секций, №69 ТВВ, RAL 9016
37 1665мм Схема: KERMI 3050, 37 секций, №12 В каталог: KERMI 3050, 37 секций, №12, RAL 9016 Схема: KERMI 3050, 37 секций, №69 ТВВ В каталог: KERMI 3050, 37 секций, №69 ТВВ, RAL 9016
38 1710мм Схема: KERMI 3050, 38 секций, №12 В каталог: KERMI 3050, 38 секций, №12, RAL 9016 Схема: KERMI 3050, 38 секций, №69 ТВВ В каталог: KERMI 3050, 38 секций, №69 ТВВ, RAL 9016

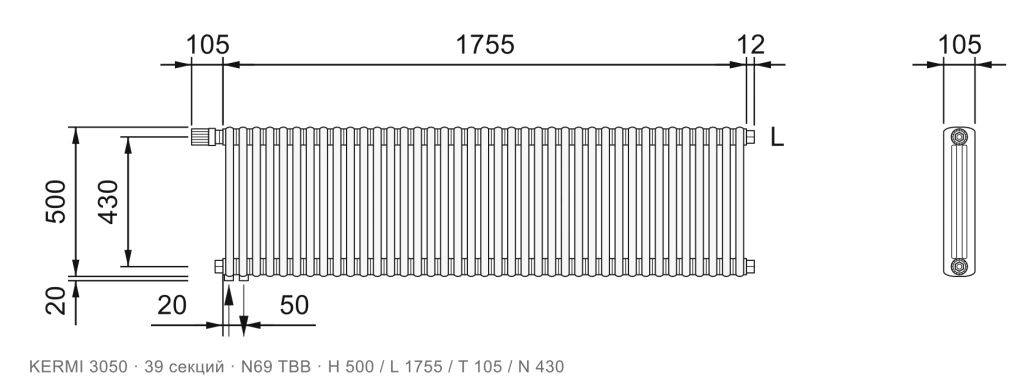

39 1755мм Схема: KERMI 3050, 39 секций, №12 В каталог: KERMI 3050, 39 секций, №12, RAL 9016 Схема: KERMI 3050, 39 секций, №69 ТВВ В каталог: KERMI 3050, 39 секций, №69 ТВВ, RAL 9016
40 1800мм Схема: KERMI 3050, 40 секций, №12 В каталог: KERMI 3050, 40 секций, №12, RAL 9016 Схема: KERMI 3050, 40 секций, №69 ТВВ В каталог: KERMI 3050, 40 секций, №69 ТВВ, RAL 9016
41 1845мм Схема: KERMI 3050, 41 секция, №12 В каталог: KERMI 3050, 41 секция, №12, RAL 9016 Схема: KERMI 3050, 41 секция, №69 ТВВ В каталог: KERMI 3050, 41 секция, №69 ТВВ, RAL 9016
42 1890мм Схема: KERMI 3050, 42 секции, №12 В каталог: KERMI 3050, 42 секции, №12, RAL 9016 Схема: KERMI 3050, 42 секции, №69 ТВВ В каталог: KERMI 3050, 42 секции, №69 ТВВ, RAL 9016
43 1935мм Схема: KERMI 3050, 43 секции, №12 В каталог: KERMI 3050, 43 секции, №12, RAL 9016 Схема: KERMI 3050, 43 секции, №69 ТВВ В каталог: KERMI 3050, 43 секции, №69 ТВВ, RAL 9016
44 1980мм Схема: KERMI 3050, 44 секции, №12 В каталог: KERMI 3050, 44 секции, №12, RAL 9016 Схема: KERMI 3050, 44 секции, №69 ТВВ В каталог: KERMI 3050, 44 секции, №69 ТВВ, RAL 9016
45 2025мм Схема: KERMI 3050, 45 секций, №12 В каталог: KERMI 3050, 45 секций, №12, RAL 9016 Схема: KERMI 3050, 45 секций, №69 ТВВ В каталог: KERMI 3050, 45 секций, №69 ТВВ, RAL 9016

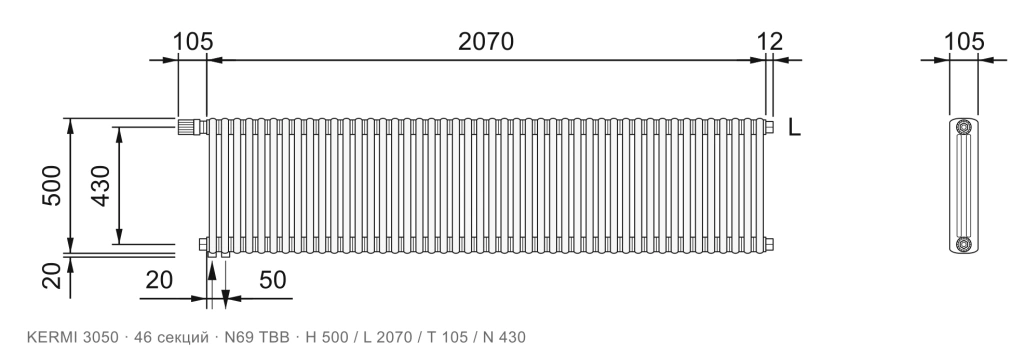

46 2070мм Схема: KERMI 3050, 46 секций, №12 В каталог: KERMI 3050, 46 секций, №12, RAL 9016 Схема: KERMI 3050, 46 секций, №69 ТВВ В каталог: KERMI 3050, 46 секций, №69 ТВВ, RAL 9016
47 2115мм Схема: KERMI 3050, 47 секций, №12 В каталог: KERMI 3050, 47 секций, №12, RAL 9016 Схема: KERMI 3050, 47 секций, №69 ТВВ В каталог: KERMI 3050, 47 секций, №69 ТВВ, RAL 9016
48 2160мм Схема: KERMI 3050, 48 секций, №12 В каталог: KERMI 3050, 48 секций, №12, RAL 9016 Схема: KERMI 3050, 48 секций, №69 ТВВ В каталог: KERMI 3050, 48 секций, №69 ТВВ, RAL 9016

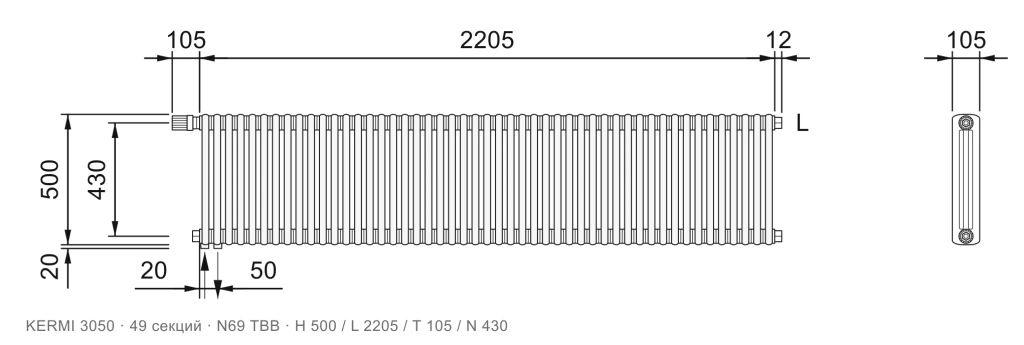

49 2205мм Схема: KERMI 3050, 49 секций, №12 В каталог: KERMI 3050, 49 секций, №12, RAL 9016 Схема: KERMI 3050, 49 секций, №69 ТВВ В каталог: KERMI 3050, 49 секций, №69 ТВВ, RAL 9016
50 2250мм Схема: KERMI 3050, 50 секций, №12 В каталог: KERMI 3050, 50 секций, №12, RAL 9016 Схема: KERMI 3050, 50 секций, №69 ТВВ В каталог: KERMI 3050, 50 секций, №69 ТВВ, RAL 9016

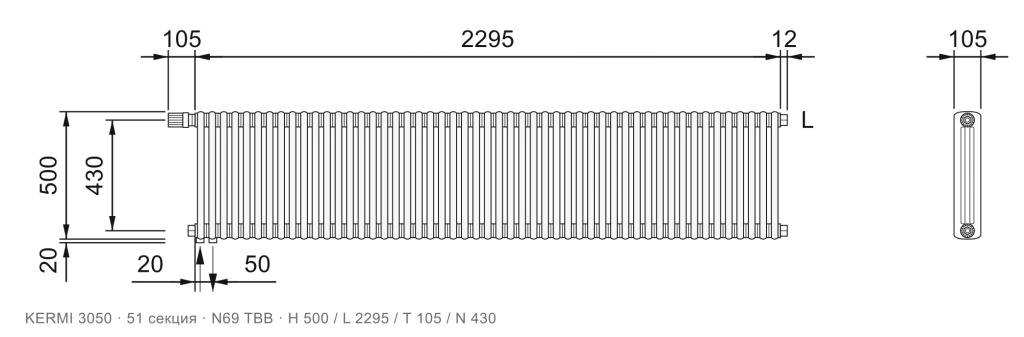

51 2295мм Схема: KERMI 3050, 51 секция, №12 В каталог: KERMI 3050, 51 секция, №12, RAL 9016 Схема: KERMI 3050, 51 секция, №69 ТВВ В каталог: KERMI 3050, 51 секция, №69 ТВВ, RAL 9016

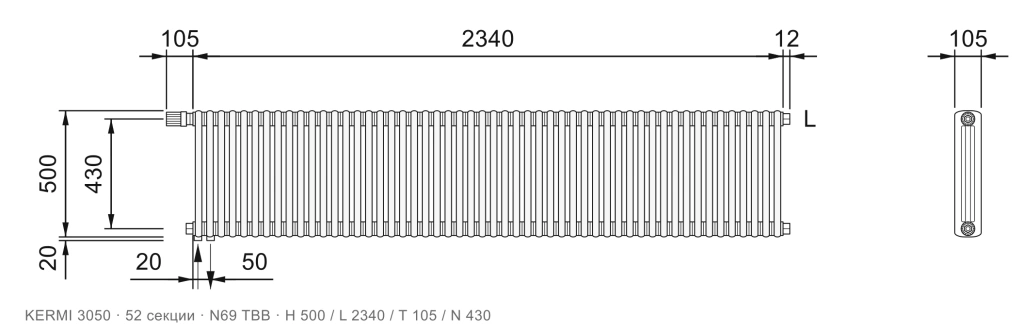

52 2340мм Схема: KERMI 3050, 52 секции, №12 В каталог: KERMI 3050, 52 секции, №12, RAL 9016 Схема: KERMI 3050, 52 секции, №69 ТВВ В каталог: KERMI 3050, 52 секции, №69 ТВВ, RAL 9016
53 2385мм Схема: KERMI 3050, 53 секции, №12 В каталог: KERMI 3050, 53 секции, №12, RAL 9016 Схема: KERMI 3050, 53 секции, №69 ТВВ В каталог: KERMI 3050, 53 секции, №69 ТВВ, RAL 9016
54 2430мм Схема: KERMI 3050, 54 секции, №12 В каталог: KERMI 3050, 54 секции, №12, RAL 9016 Схема: KERMI 3050, 54 секции, №69 ТВВ В каталог: KERMI 3050, 54 секции, №69 ТВВ, RAL 9016

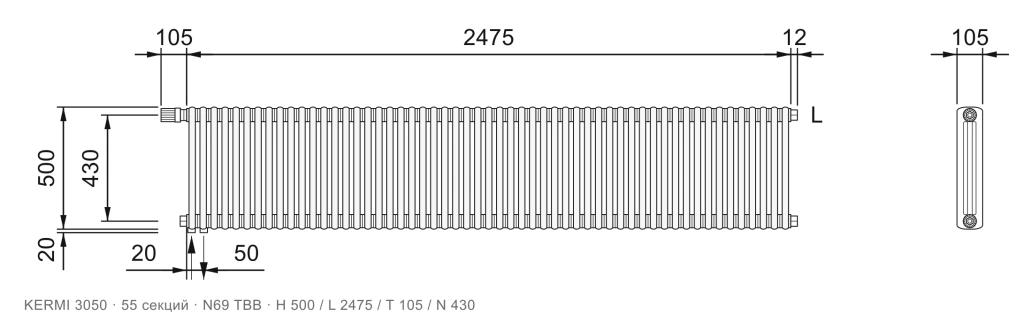

55 2475мм Схема: KERMI 3050, 55 секций, №12 В каталог: KERMI 3050, 55 секций, №12, RAL 9016 Схема: KERMI 3050, 55 секций, №69 ТВВ В каталог: KERMI 3050, 55 секций, №69 ТВВ, RAL 9016
56 2520мм Схема: KERMI 3050, 56 секций, №12 В каталог: KERMI 3050, 56 секций, №12, RAL 9016 Схема: KERMI 3050, 56 секций, №69 ТВВ В каталог: KERMI 3050, 56 секций, №69 ТВВ, RAL 9016

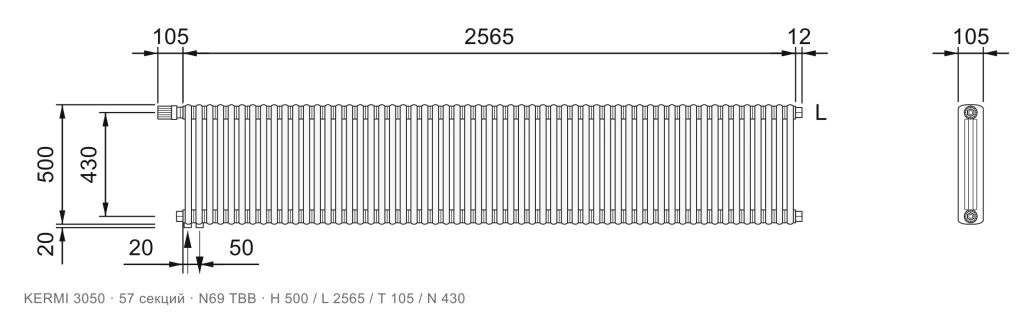

57 2565мм Схема: KERMI 3050, 57 секций, №12 В каталог: KERMI 3050, 57 секций, №12, RAL 9016 Схема: KERMI 3050, 57 секций, №69 ТВВ В каталог: KERMI 3050, 57 секций, №69 ТВВ, RAL 9016
58 2610мм Схема: KERMI 3050, 58 секций, №12 В каталог: KERMI 3050, 58 секций, №12, RAL 9016 Схема: KERMI 3050, 58 секций, №69 ТВВ В каталог: KERMI 3050, 58 секций, №69 ТВВ, RAL 9016

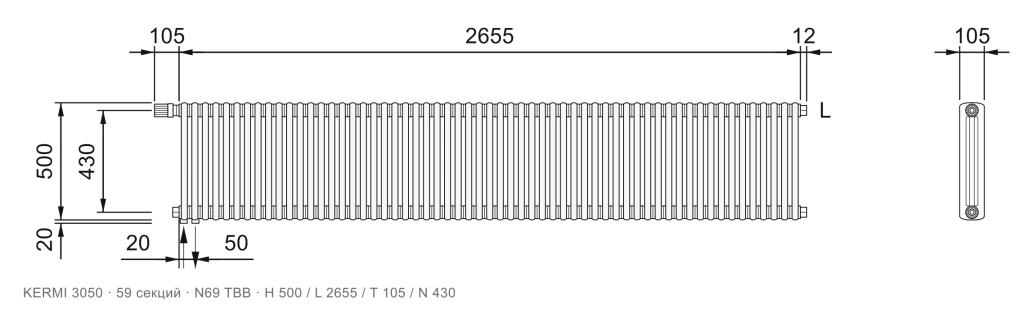

59 2655мм Схема: KERMI 3050, 59 секций, №12 В каталог: KERMI 3050, 59 секций, №12, RAL 9016 Схема: KERMI 3050, 59 секций, №69 ТВВ В каталог: KERMI 3050, 59 секций, №69 ТВВ, RAL 9016
60 2700мм Схема: KERMI 3050, 60 секций, №12 В каталог: KERMI 3050, 60 секций, №12, RAL 9016 Схема: KERMI 3050, 60 секций, №69 ТВВ В каталог: KERMI 3050, 60 секций, №69 ТВВ, RAL 9016
61 2745мм Схема: KERMI 3050, 61 секция, №12 В каталог: KERMI 3050, 61 секция, №12, RAL 9016 Схема: KERMI 3050, 61 секция, №69 ТВВ В каталог: KERMI 3050, 61 секция, №69 ТВВ, RAL 9016
62 2790мм Схема: KERMI 3050, 62 секции, №12 В каталог: KERMI 3050, 62 секции, №12, RAL 9016 Схема: KERMI 3050, 62 секции, №69 ТВВ В каталог: KERMI 3050, 62 секции, №69 ТВВ, RAL 9016

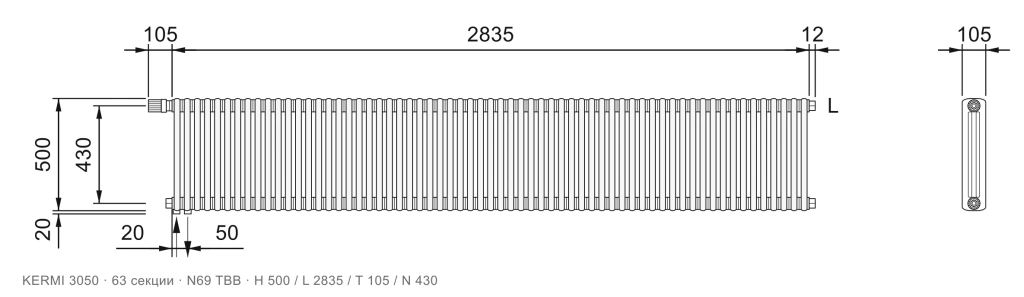

63 2835мм Схема: KERMI 3050, 63 секции, №12 В каталог: KERMI 3050, 63 секции, №12, RAL 9016 Схема: KERMI 3050, 63 секции, №69 ТВВ В каталог: KERMI 3050, 63 секции, №69 ТВВ, RAL 9016

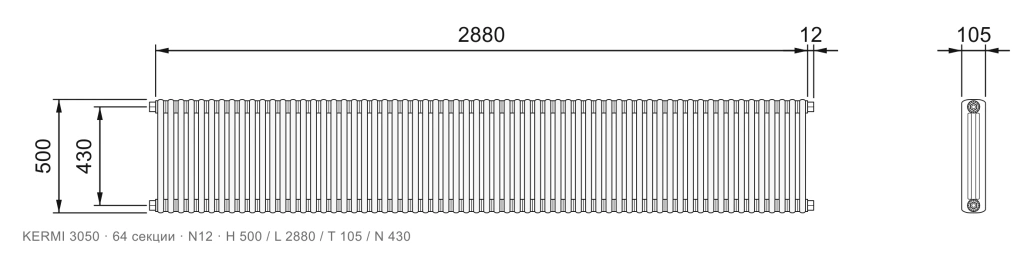

64 2880мм Схема: KERMI 3050, 64 секции, №12 В каталог: KERMI 3050, 64 секции, №12, RAL 9016 Схема: KERMI 3050, 64 секции, №69 ТВВ В каталог: KERMI 3050, 64 секции, №69 ТВВ, RAL 9016
65 2925мм Схема: KERMI 3050, 65 секций, №12 В каталог: KERMI 3050, 65 секций, №12, RAL 9016 Схема: KERMI 3050, 65 секций, №69 ТВВ В каталог: KERMI 3050, 65 секций, №69 ТВВ, RAL 9016
66 2970мм Схема: KERMI 3050, 66 секций, №12 В каталог: KERMI 3050, 66 секций, №12, RAL 9016 Схема: KERMI 3050, 66 секций, №69 ТВВ В каталог: KERMI 3050, 66 секций, №69 ТВВ, RAL 9016

Боковое подключение №12 65

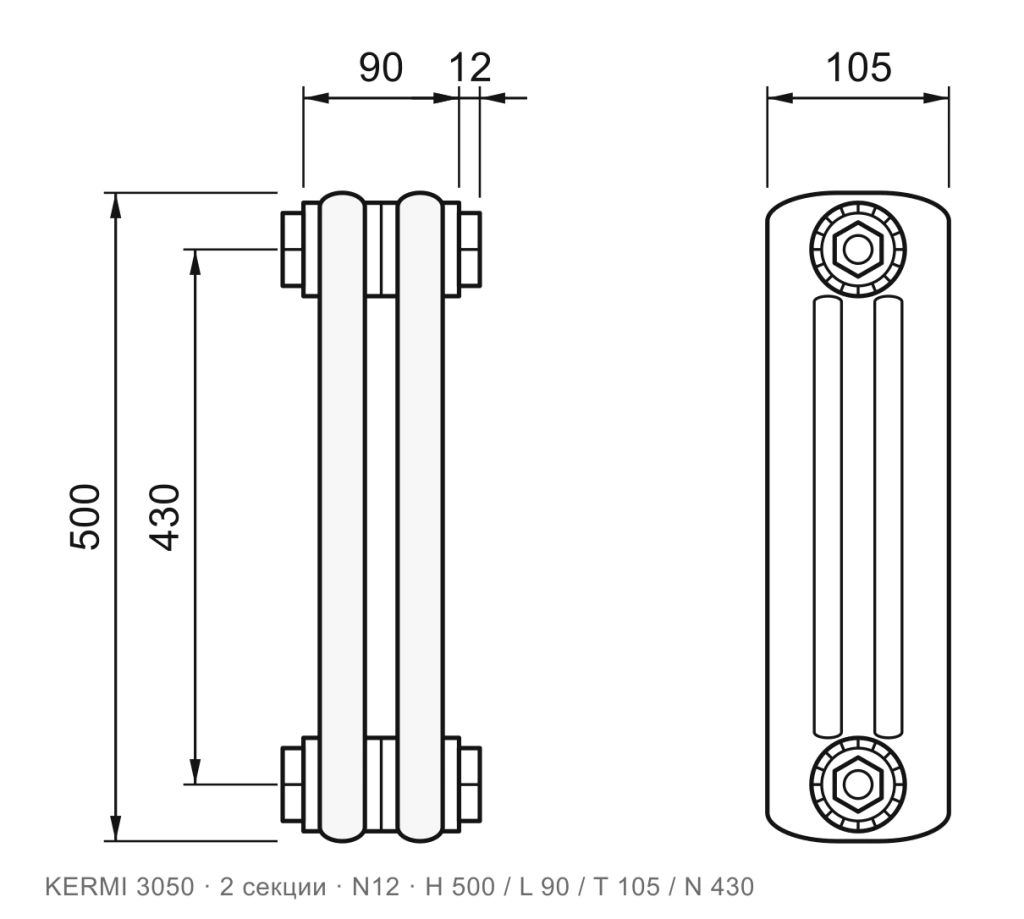

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 2 секции, подключение N12, размеры 500×90×105 мм
    2 секции L 90мм

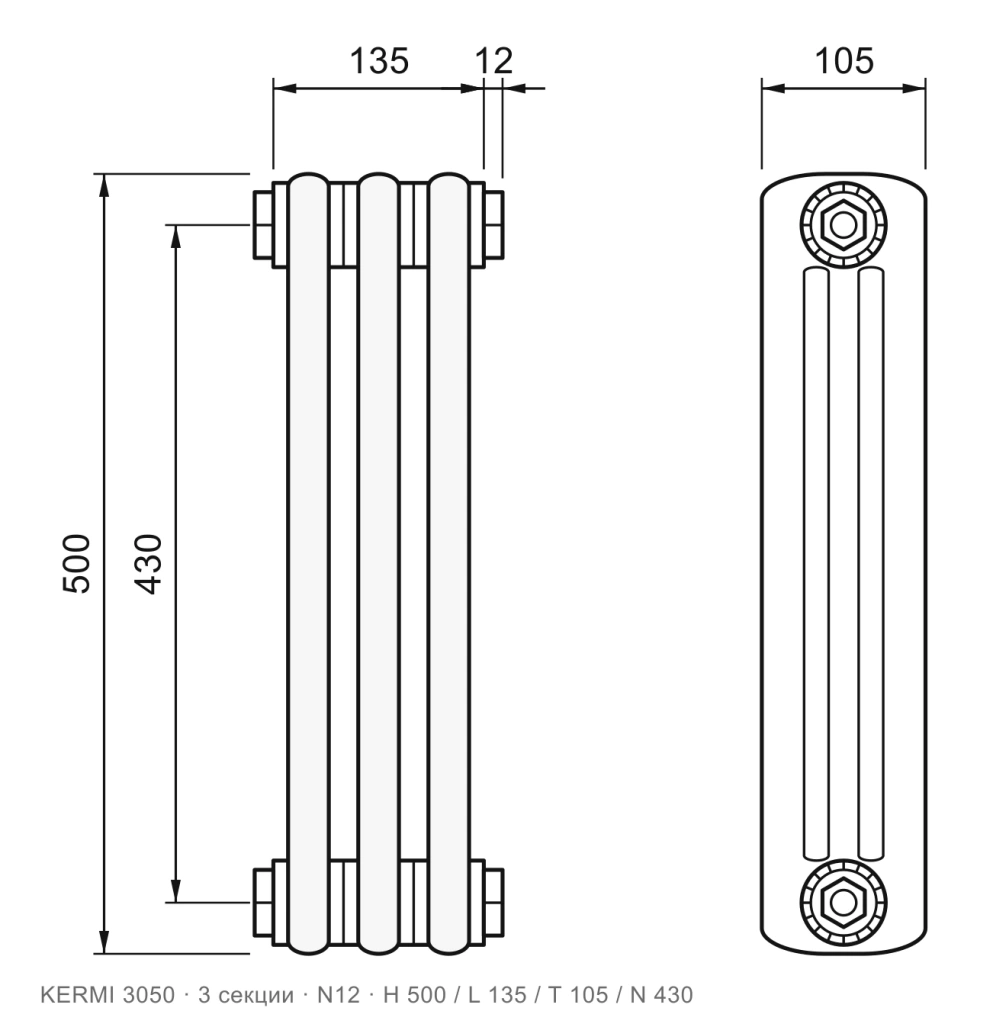

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 3 секции, подключение N12, размеры 500×135×105 мм
    3 секции L 135мм

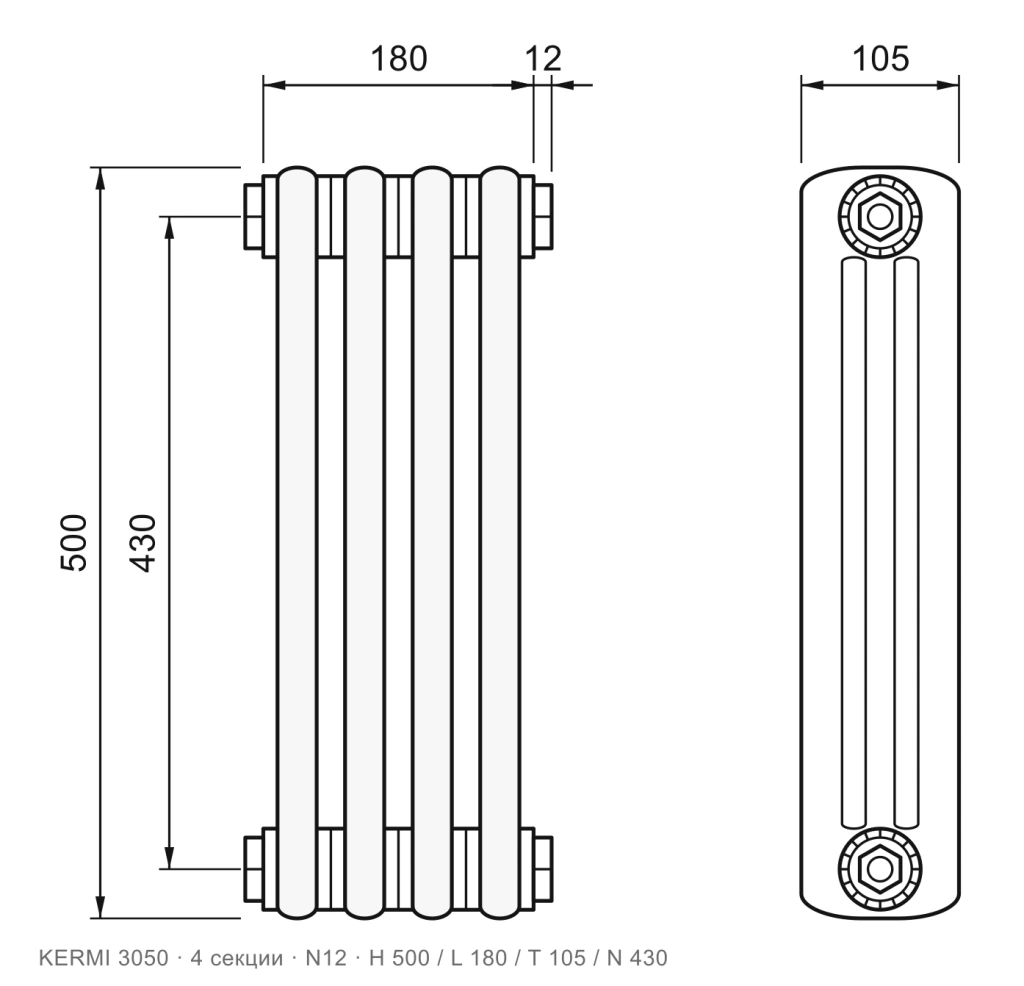

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 4 секции, подключение N12, размеры 500×180×105 мм
    4 секции L 180мм

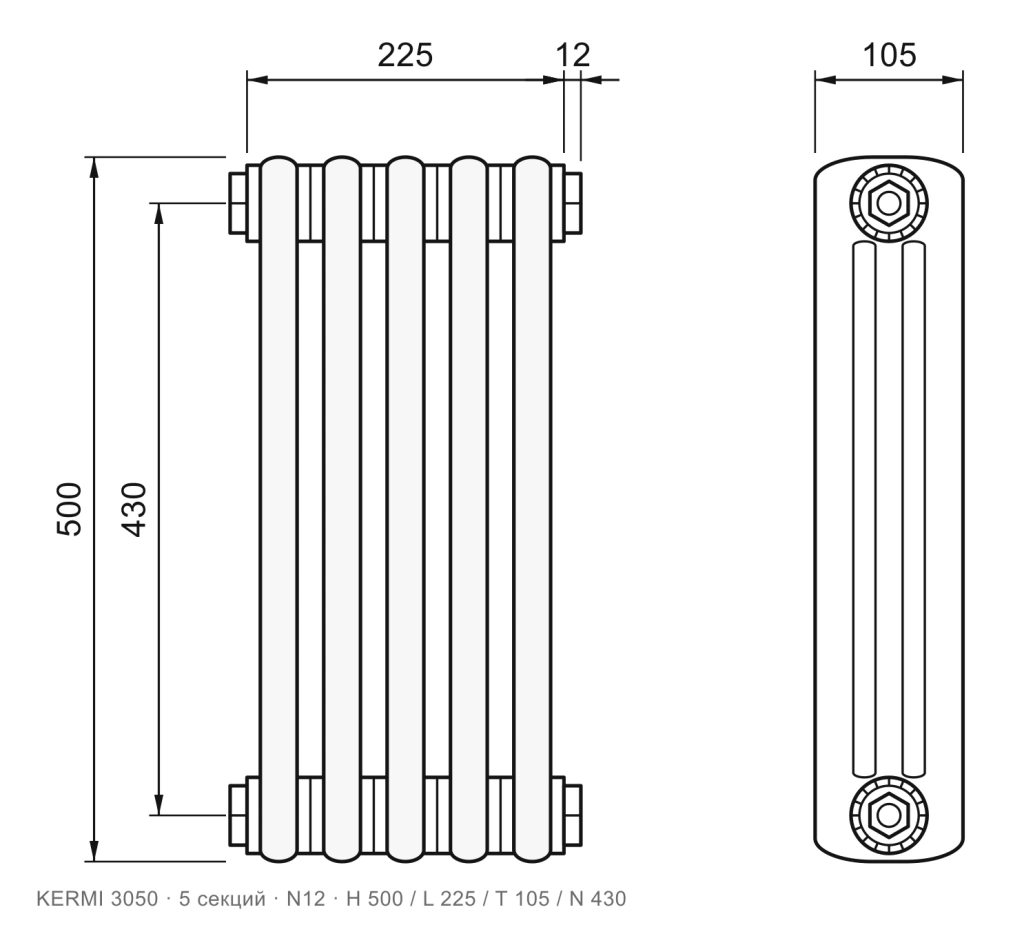

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 5 секций, подключение N12, размеры 500×225×105 мм
    5 секций L 225мм

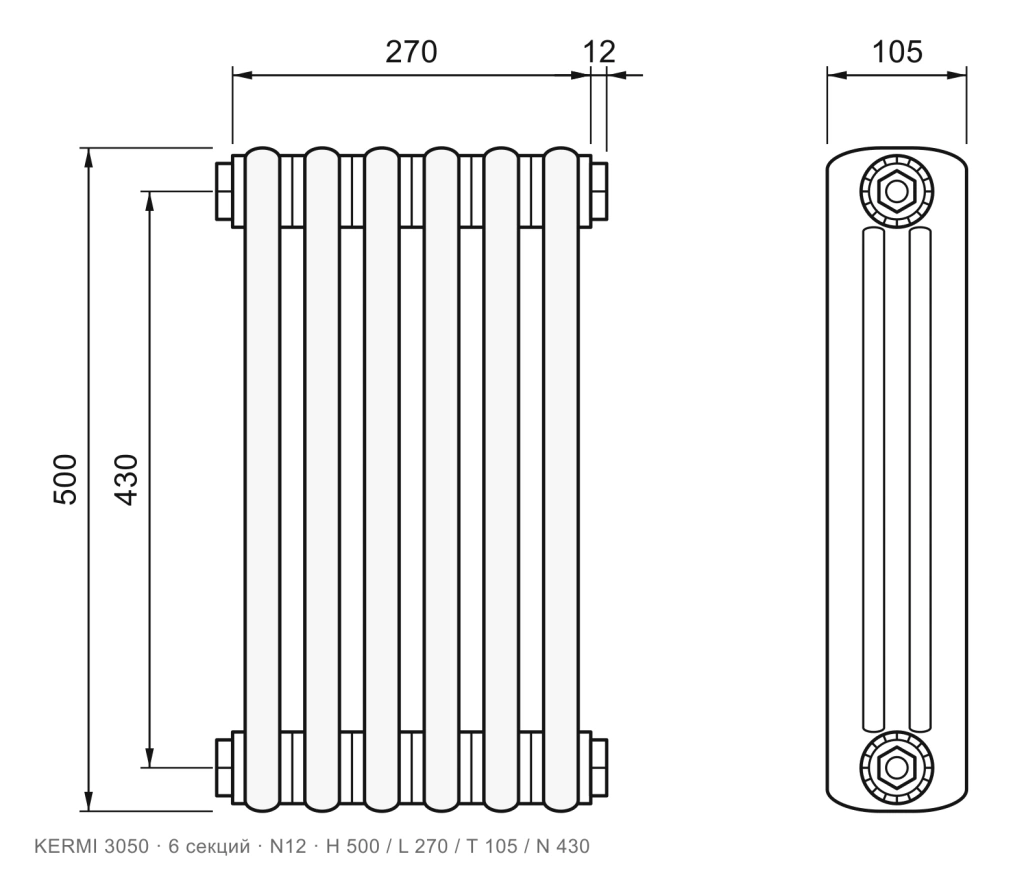

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 6 секций, подключение N12, размеры 500×270×105 мм
    6 секций L 270мм

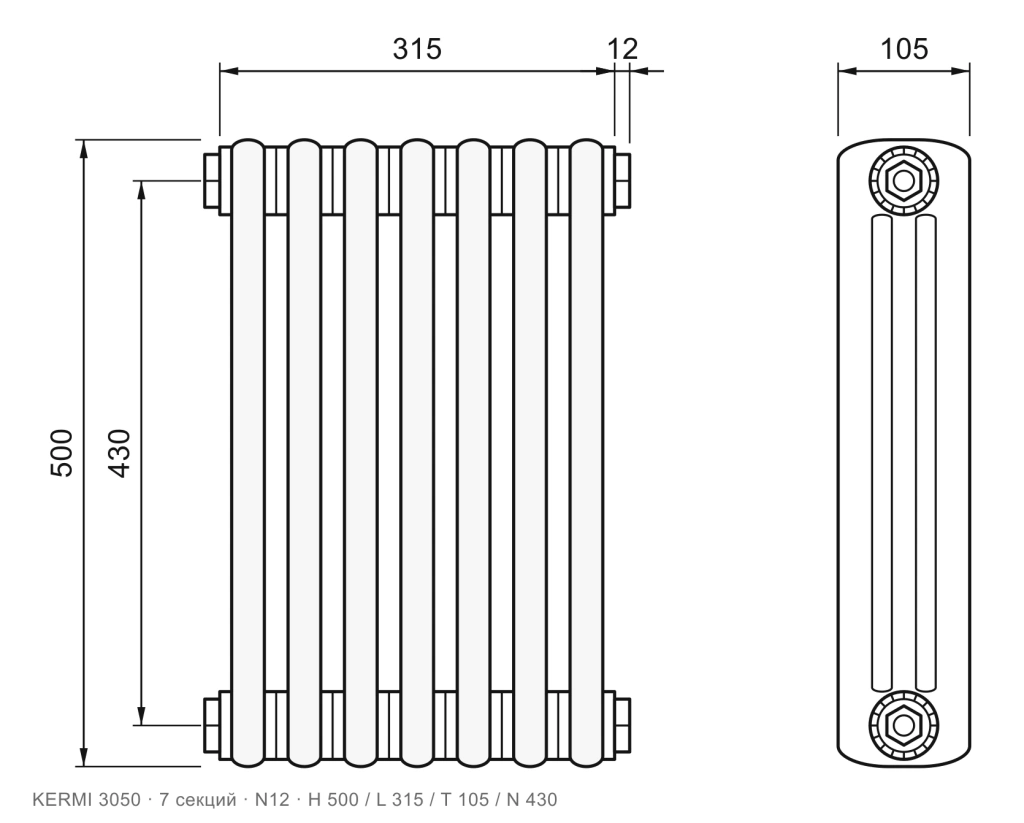

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 7 секций, подключение N12, размеры 500×315×105 мм
    7 секций L 315мм

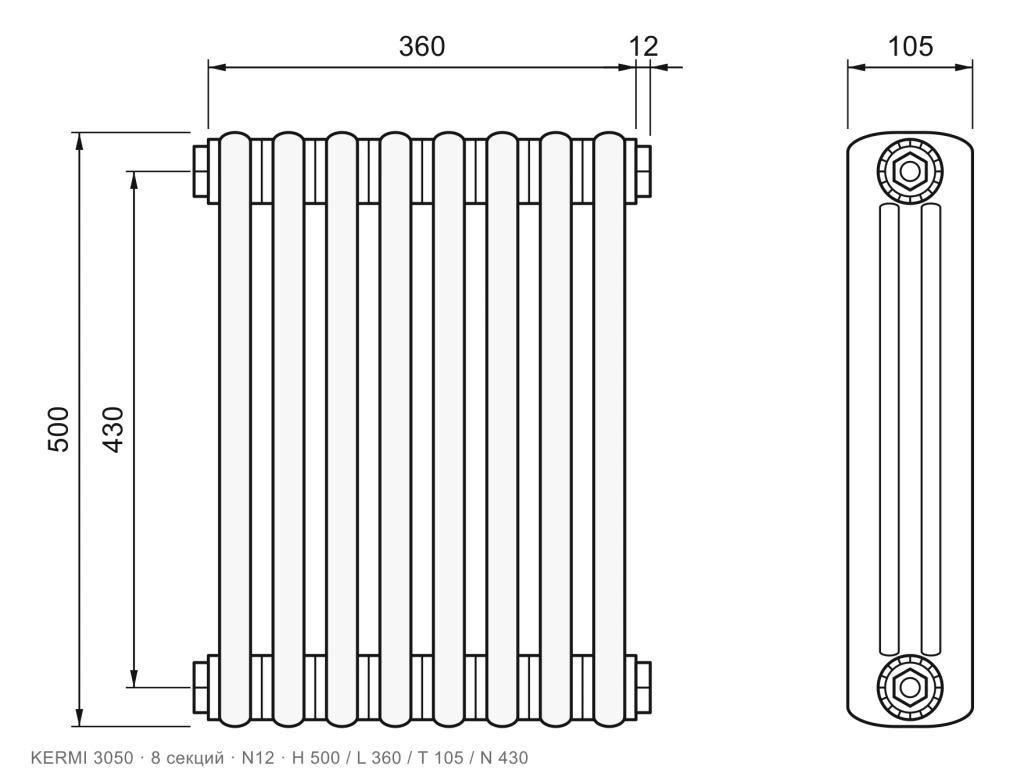

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 8 секций, подключение N12, размеры 500×360×105 мм
    8 секций L 360мм

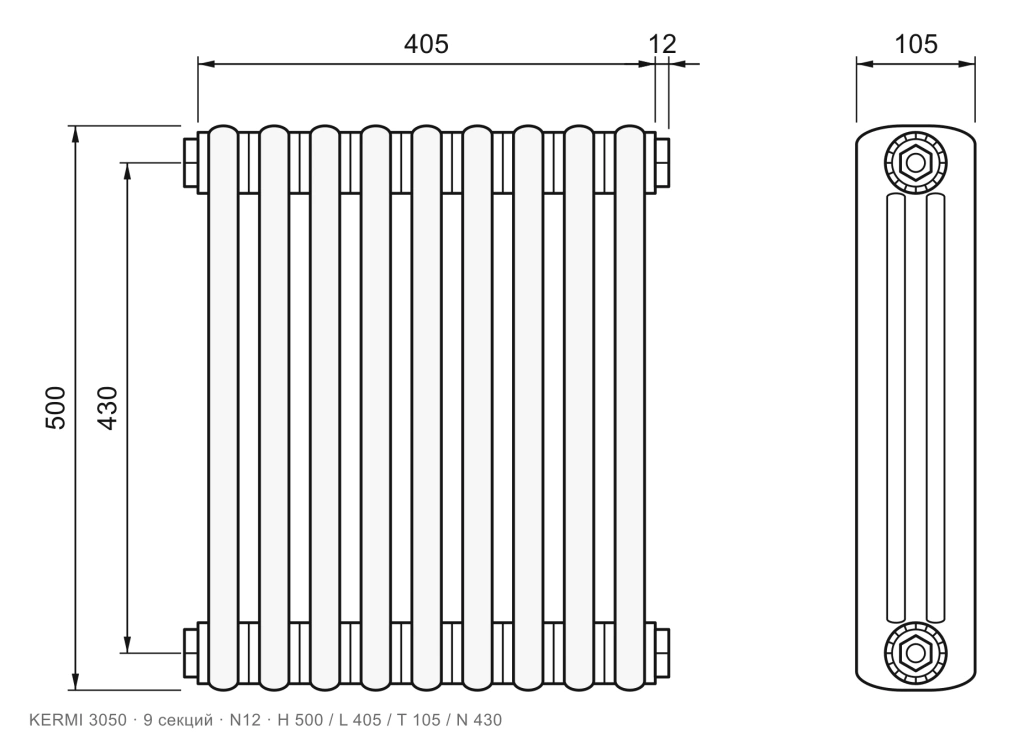

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 9 секций, подключение N12, размеры 500×405×105 мм
    9 секций L 405мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 10 секций, подключение N12, размеры 500×450×105 мм
    10 секций L 450мм

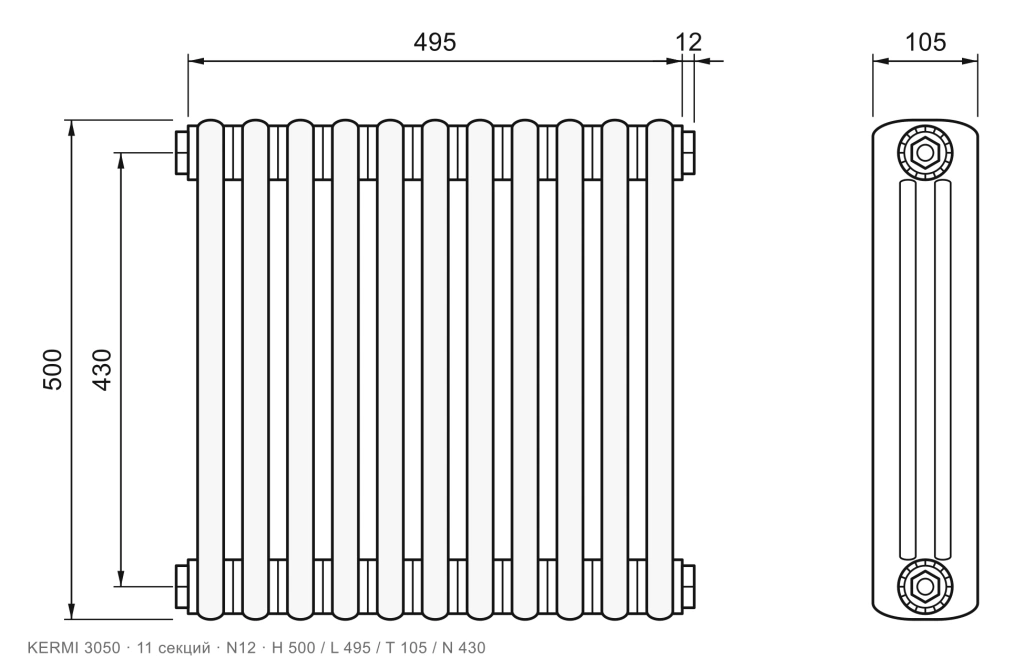

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 11 секций, подключение N12, размеры 500×495×105 мм
    11 секций L 495мм

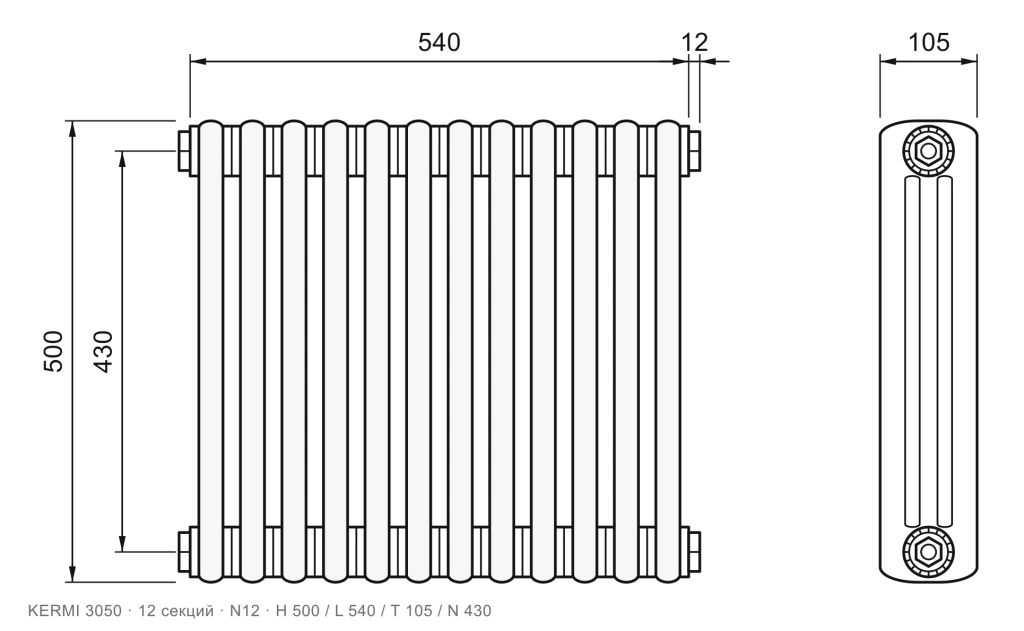

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 12 секций, подключение N12, размеры 500×540×105 мм
    12 секций L 540мм

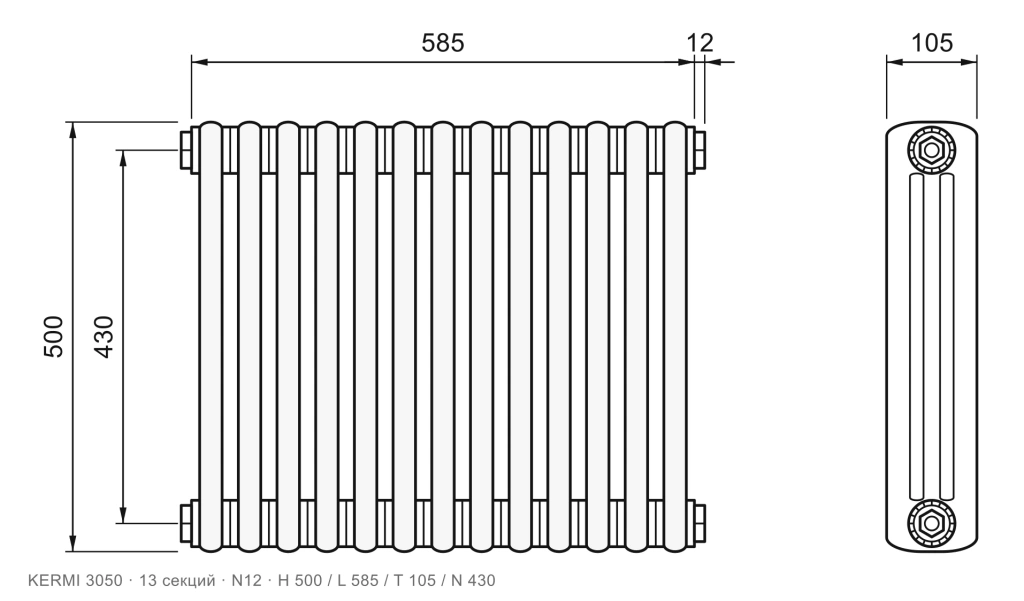

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 13 секций, подключение N12, размеры 500×585×105 мм
    13 секций L 585мм

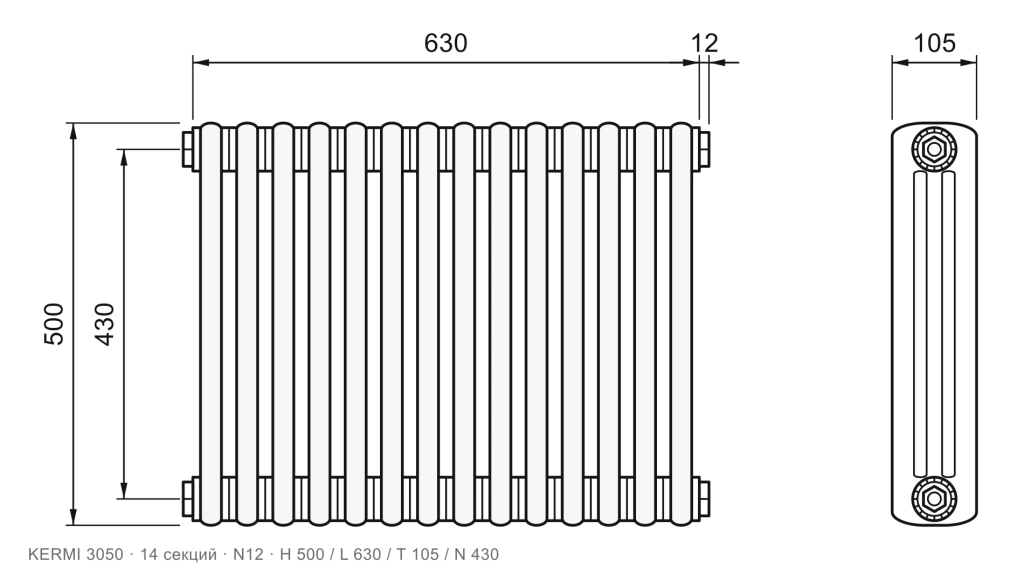

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 14 секций, подключение N12, размеры 500×630×105 мм
    14 секций L 630мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 15 секций, подключение N12, размеры 500×675×105 мм
    15 секций L 675мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 16 секций, подключение N12, размеры 500×720×105 мм
    16 секций L 720мм

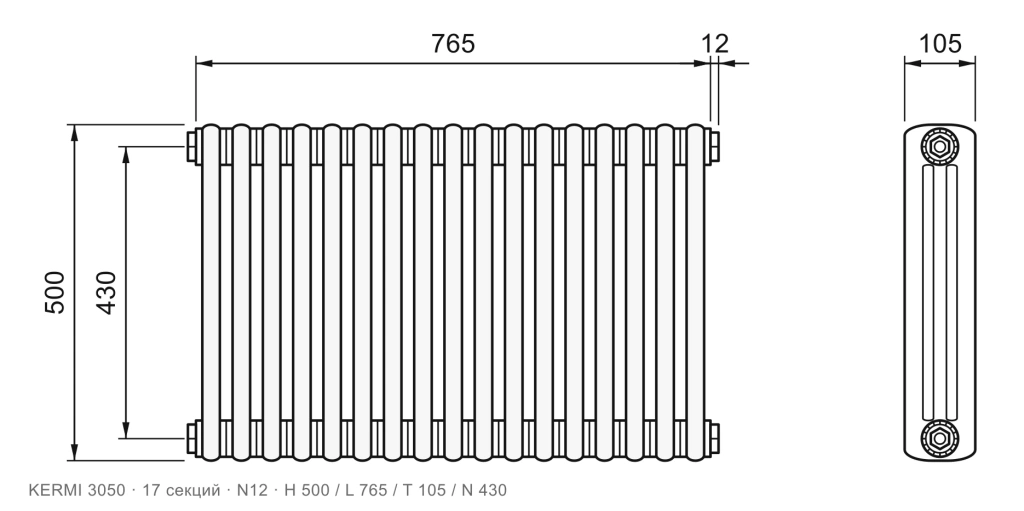

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 17 секций, подключение N12, размеры 500×765×105 мм
    17 секций L 765мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 18 секций, подключение N12, размеры 500×810×105 мм
    18 секций L 810мм

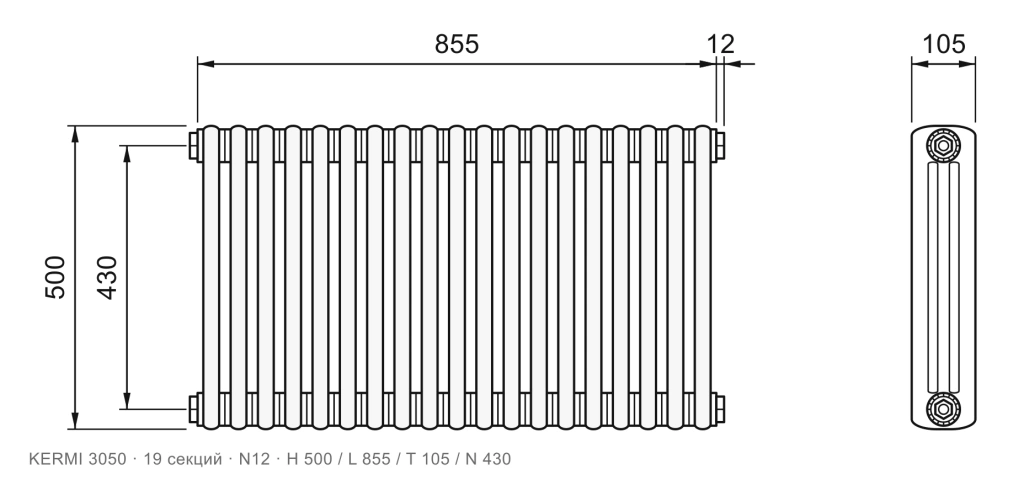

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 19 секций, подключение N12, размеры 500×855×105 мм
    19 секций L 855мм

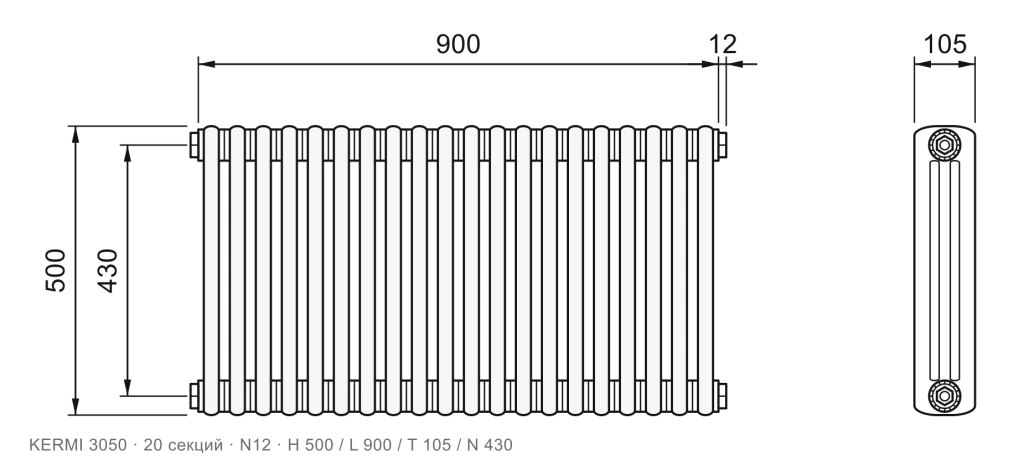

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 20 секций, подключение N12, размеры 500×900×105 мм
    20 секций L 900мм

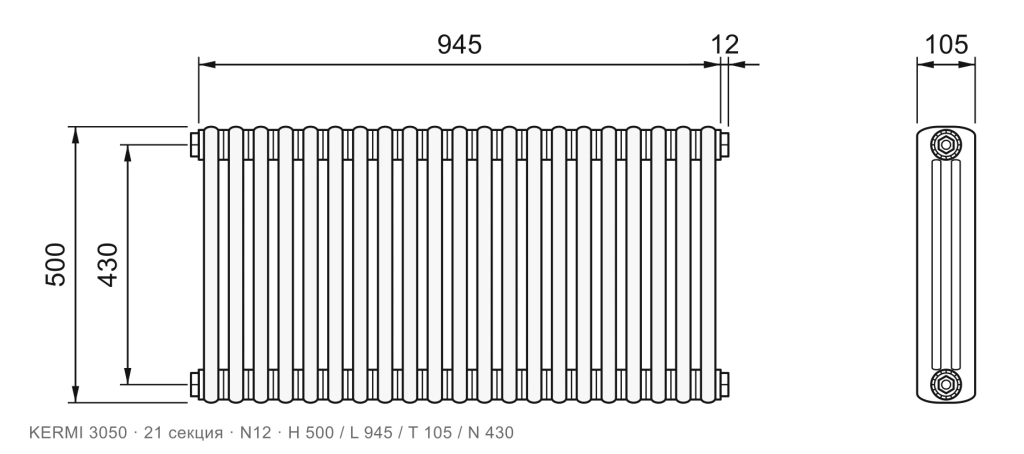

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 21 секция, подключение N12, размеры 500×945×105 мм
    21 секция L 945мм

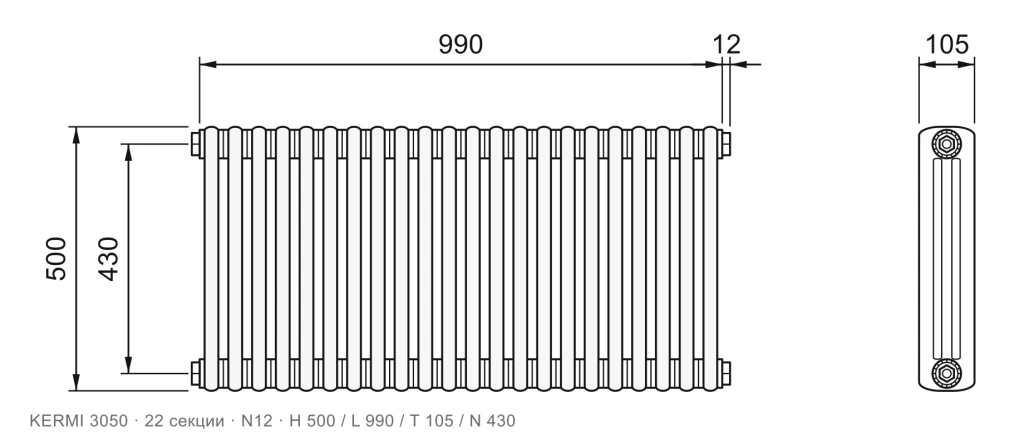

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 22 секции, подключение N12, размеры 500×990×105 мм
    22 секции L 990мм

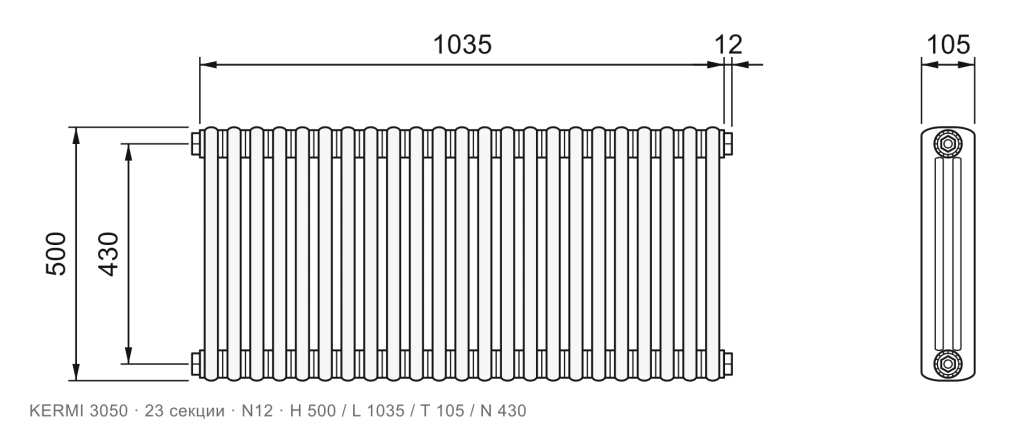

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 23 секции, подключение N12, размеры 500×1035×105 мм
    23 секции L 1035мм

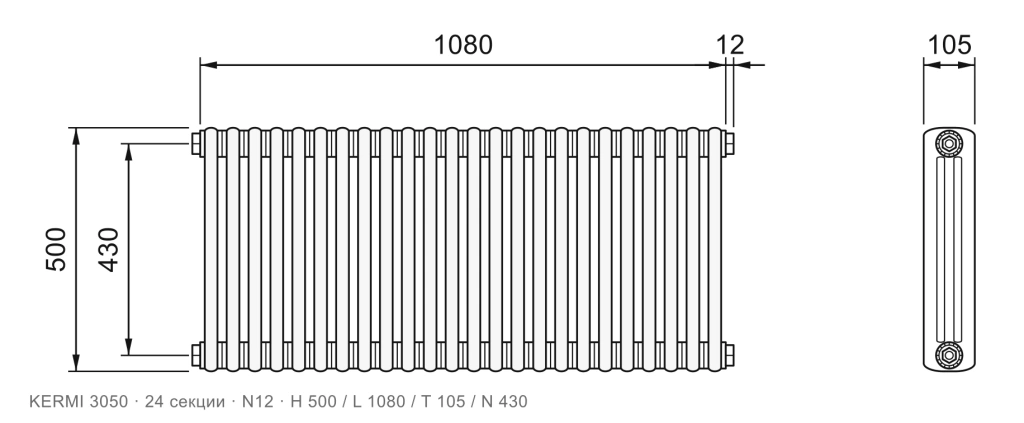

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 24 секции, подключение N12, размеры 500×1080×105 мм
    24 секции L 1080мм

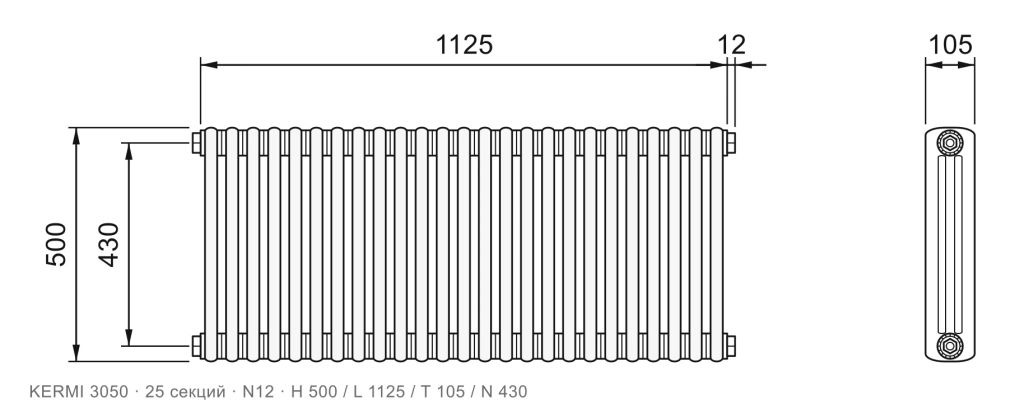

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 25 секций, подключение N12, размеры 500×1125×105 мм
    25 секций L 1125мм

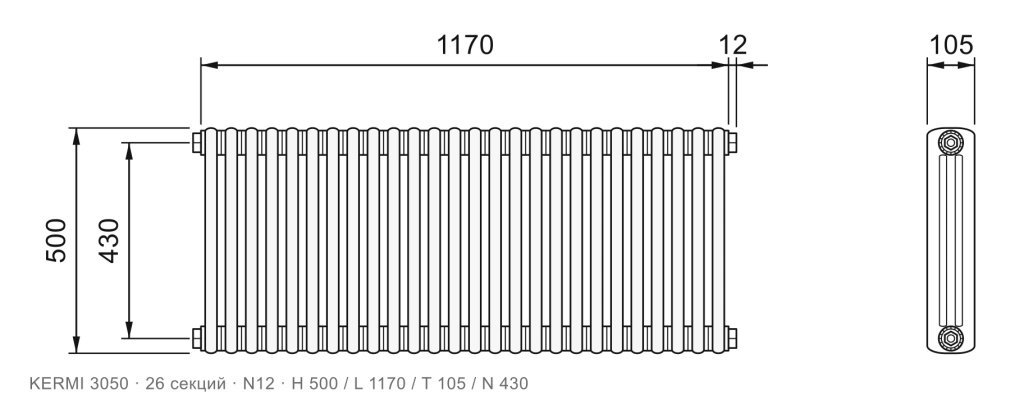

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 26 секций, подключение N12, размеры 500×1170×105 мм
    26 секций L 1170мм

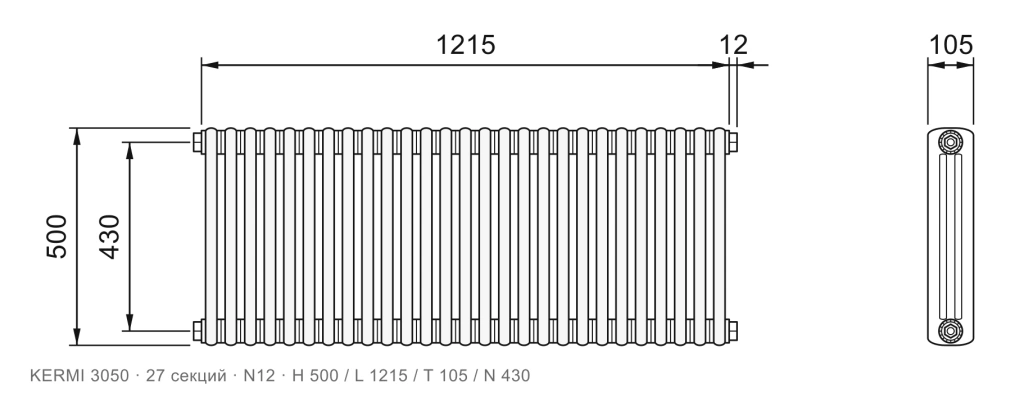

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 27 секций, подключение N12, размеры 500×1215×105 мм
    27 секций L 1215мм

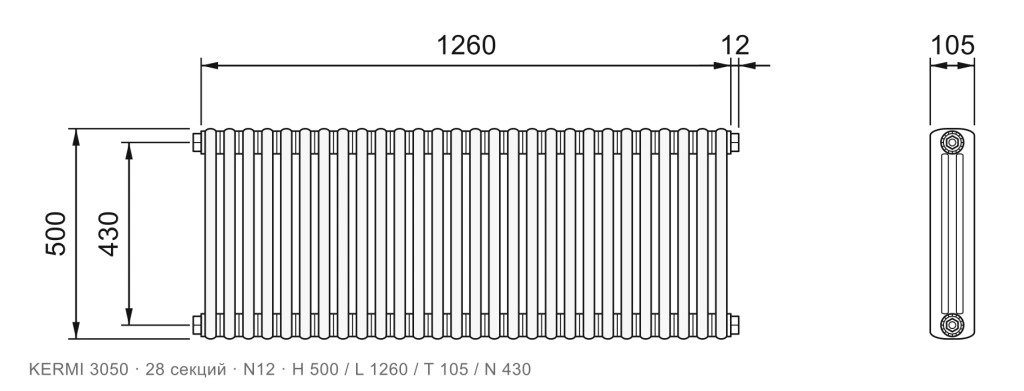

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 28 секций, подключение N12, размеры 500×1260×105 мм
    28 секций L 1260мм

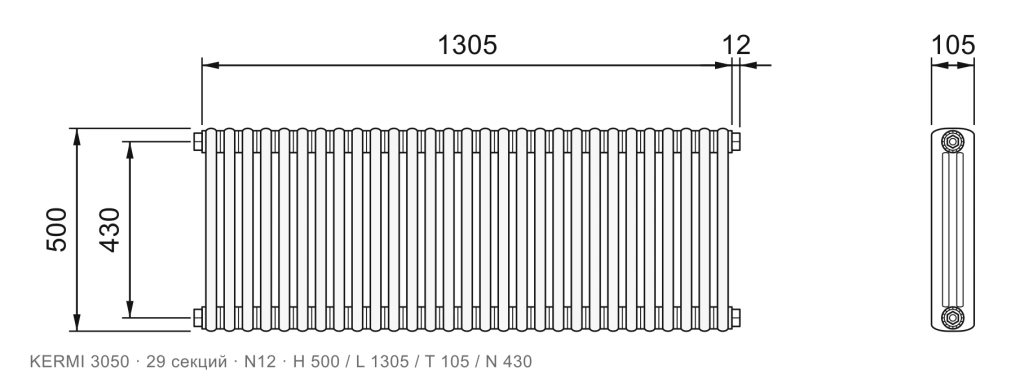

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 29 секций, подключение N12, размеры 500×1305×105 мм
    29 секций L 1305мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 30 секций, подключение N12, размеры 500×1350×105 мм
    30 секций L 1350мм

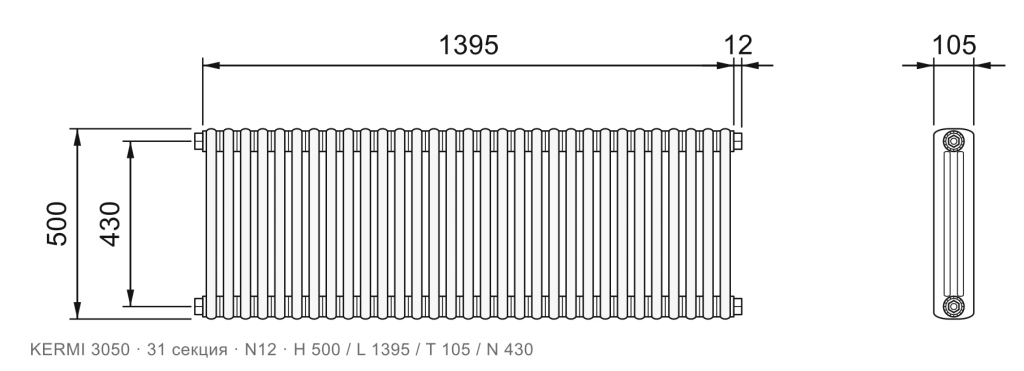

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 31 секция, подключение N12, размеры 500×1395×105 мм
    31 секция L 1395мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 32 секции, подключение N12, размеры 500×1440×105 мм
    32 секции L 1440мм

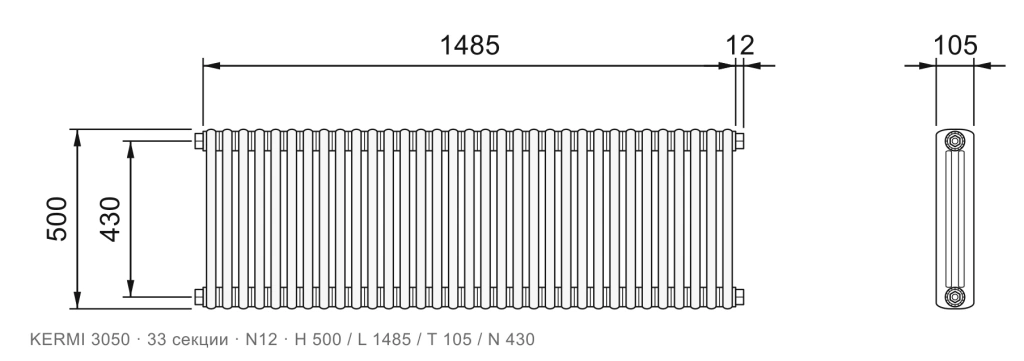

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 33 секции, подключение N12, размеры 500×1485×105 мм
    33 секции L 1485мм

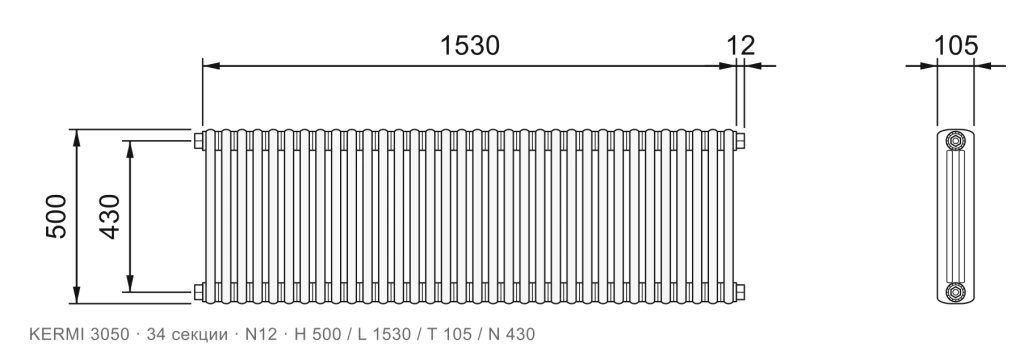

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 34 секции, подключение N12, размеры 500×1530×105 мм
    34 секции L 1530мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 35 секций, подключение N12, размеры 500×1575×105 мм
    35 секций L 1575мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 36 секций, подключение N12, размеры 500×1620×105 мм
    36 секций L 1620мм

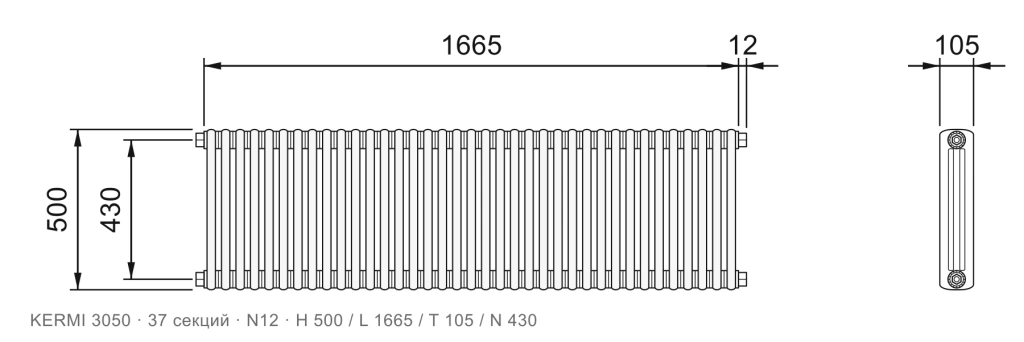

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 37 секций, подключение N12, размеры 500×1665×105 мм
    37 секций L 1665мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 38 секций, подключение N12, размеры 500×1710×105 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 39 секций, подключение N12, размеры 500×1755×105 мм
    39 секций L 1755мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 40 секций, подключение N12, размеры 500×1800×105 мм
    40 секций L 1800мм

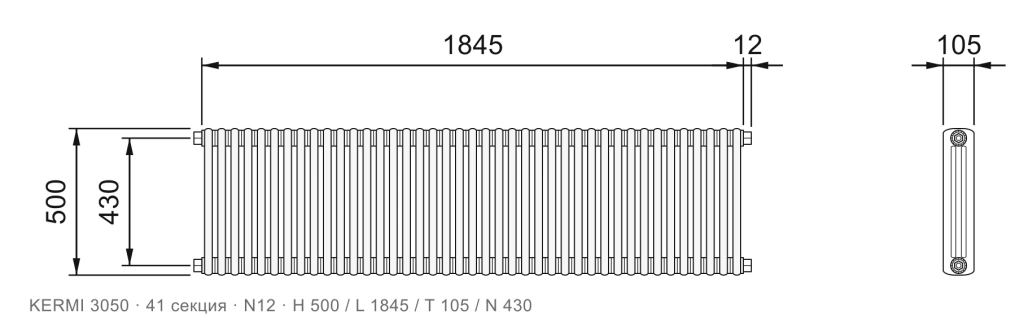

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 41 секция, подключение N12, размеры 500×1845×105 мм
    41 секция L 1845мм

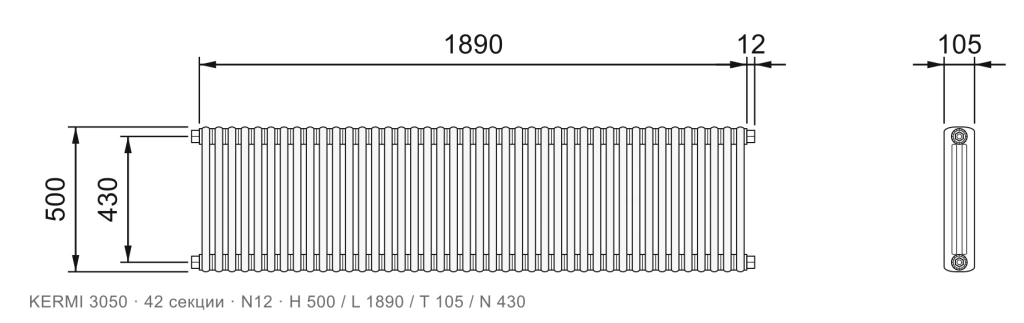

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 42 секции, подключение N12, размеры 500×1890×105 мм
    42 секции L 1890мм

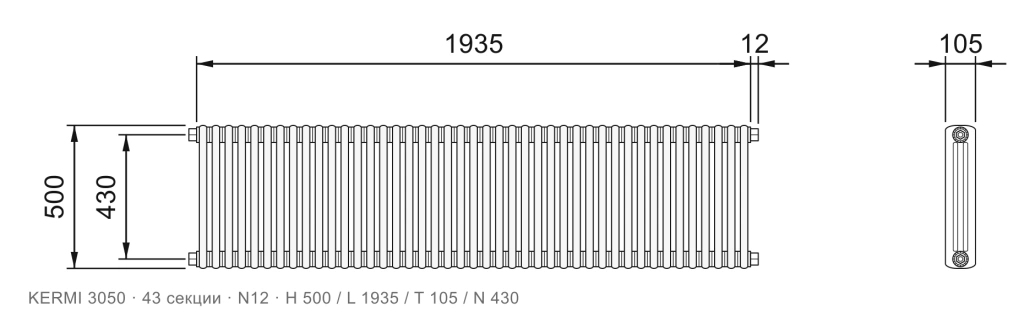

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 43 секции, подключение N12, размеры 500×1935×105 мм
    43 секции L 1935мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 44 секции, подключение N12, размеры 500×1980×105 мм
    44 секции L 1980мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 45 секций, подключение N12, размеры 500×2025×105 мм
    45 секций L 2025мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 46 секций, подключение N12, размеры 500×2070×105 мм
    46 секций L 2070мм

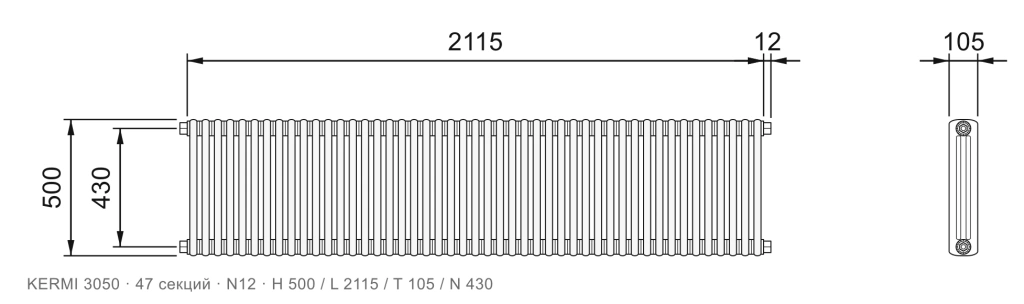

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 47 секций, подключение N12, размеры 500×2115×105 мм
    47 секций L 2115мм

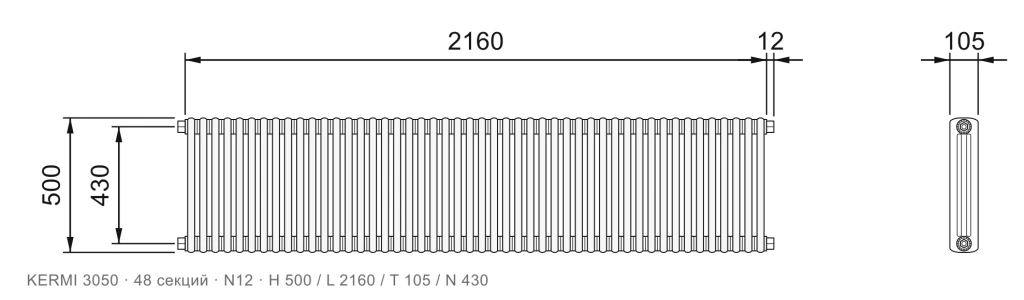

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 48 секций, подключение N12, размеры 500×2160×105 мм
    48 секций L 2160мм

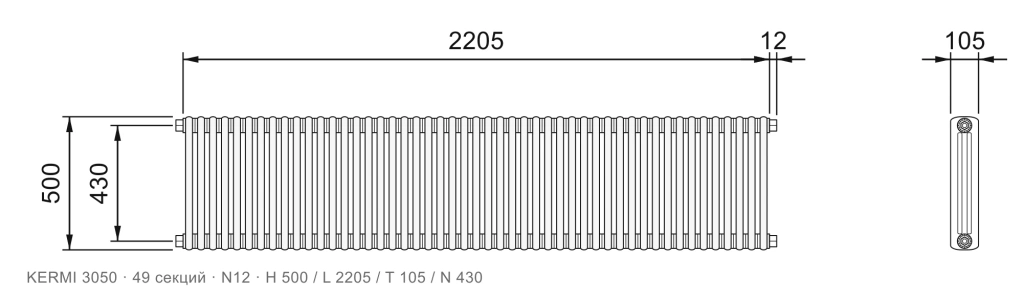

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 49 секций, подключение N12, размеры 500×2205×105 мм
    49 секций L 2205мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 50 секций, подключение N12, размеры 500×2250×105 мм
    50 секций L 2250мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 51 секция, подключение N12, размеры 500×2295×105 мм
    51 секция L 2295мм

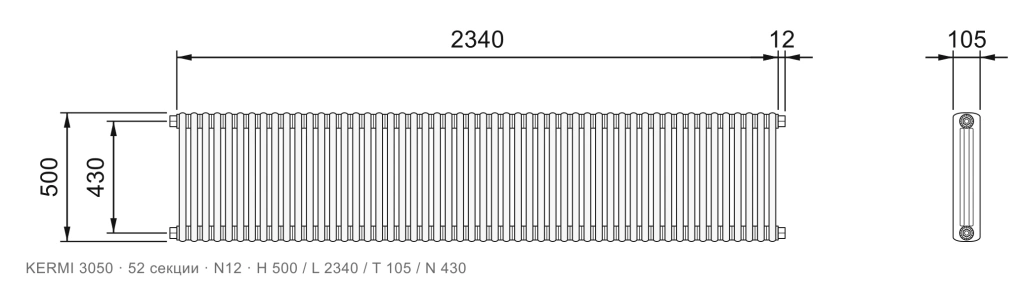

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 52 секции, подключение N12, размеры 500×2340×105 мм
    52 секции L 2340мм

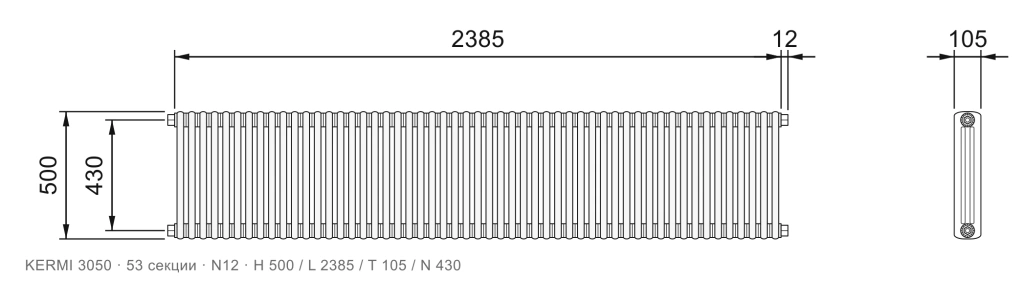

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 53 секции, подключение N12, размеры 500×2385×105 мм
    53 секции L 2385мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 54 секции, подключение N12, размеры 500×2430×105 мм
    54 секции L 2430мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 55 секций, подключение N12, размеры 500×2475×105 мм
    55 секций L 2475мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 56 секций, подключение N12, размеры 500×2520×105 мм
    56 секций L 2520мм

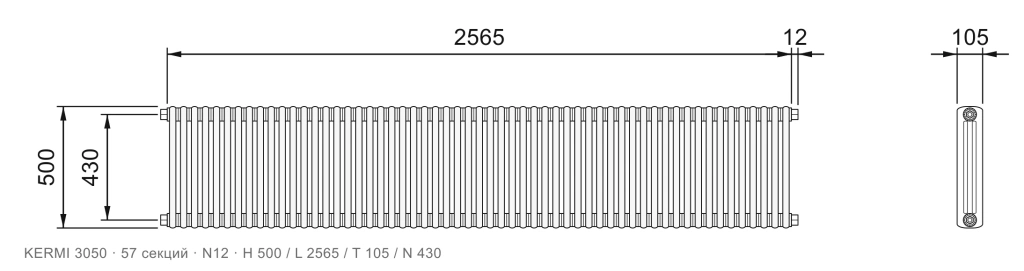

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 57 секций, подключение N12, размеры 500×2565×105 мм
    57 секций L 2565мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 58 секций, подключение N12, размеры 500×2610×105 мм
    58 секций L 2610мм

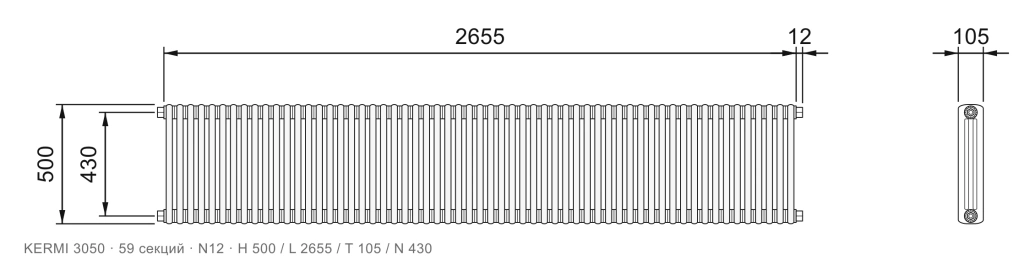

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 59 секций, подключение N12, размеры 500×2655×105 мм
    59 секций L 2655мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 60 секций, подключение N12, размеры 500×2700×105 мм
    60 секций L 2700мм

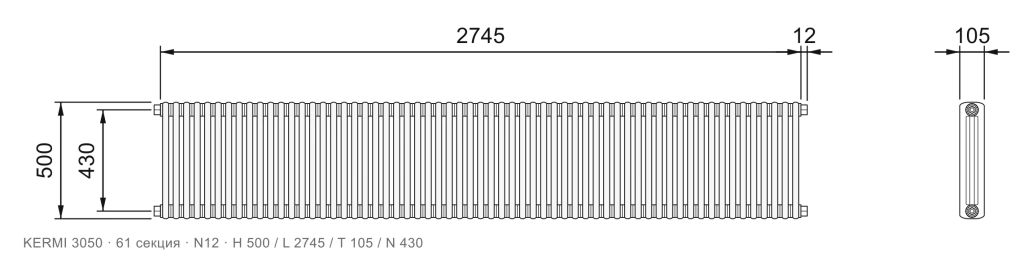

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 61 секция, подключение N12, размеры 500×2745×105 мм
    61 секция L 2745мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 62 секции, подключение N12, размеры 500×2790×105 мм
    62 секции L 2790мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 63 секции, подключение N12, размеры 500×2835×105 мм
    63 секции L 2835мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 64 секции, подключение N12, размеры 500×2880×105 мм
    64 секции L 2880мм

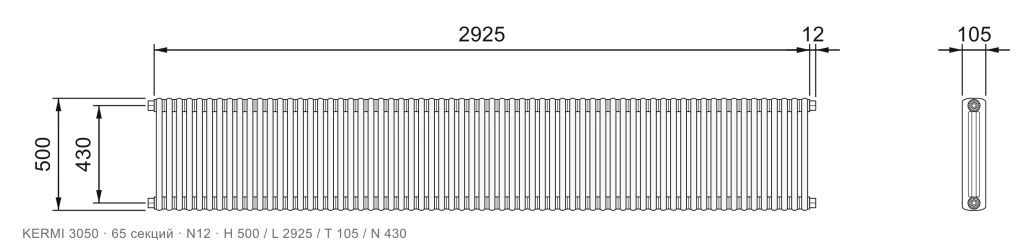

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 65 секций, подключение N12, размеры 500×2925×105 мм
    65 секций L 2925мм

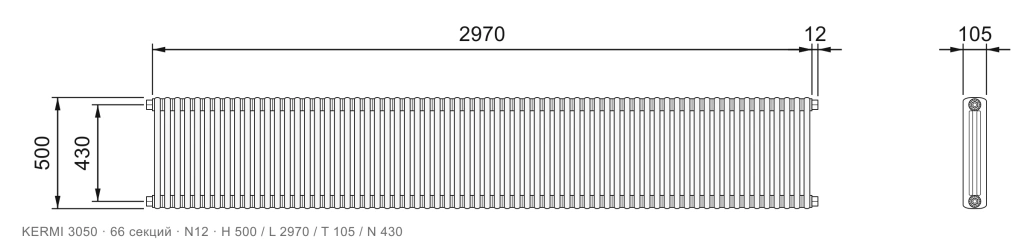

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 66 секций, подключение N12, размеры 500×2970×105 мм
    66 секций L 2970мм

Нижнее подключение №69 ТВВ 63

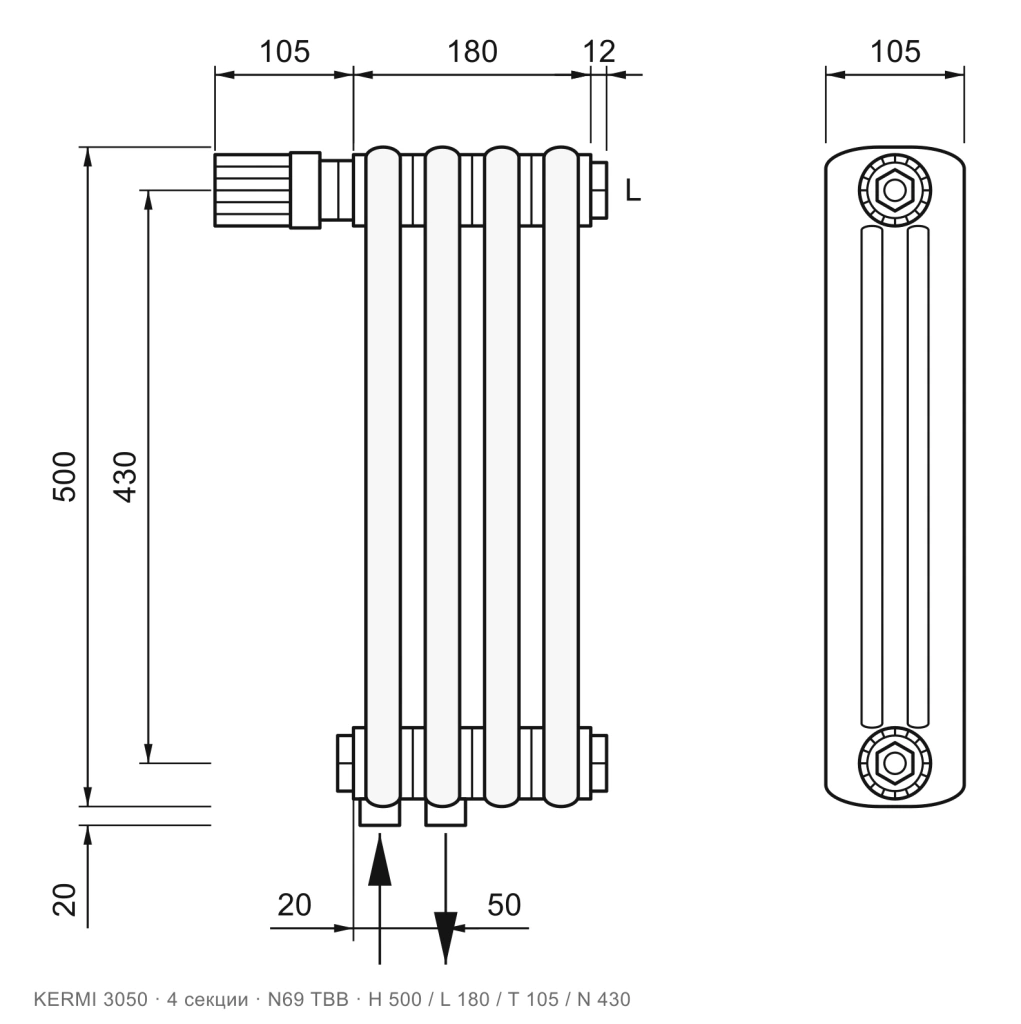

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 4 секции, подключение N69 ТВВ, размеры 500×180×105 мм
    4 секции L 180мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 5 секций, подключение N69 ТВВ, размеры 500×225×105 мм
    5 секций L 225мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 6 секций, подключение N69 ТВВ, размеры 500×270×105 мм
    6 секций L 270мм

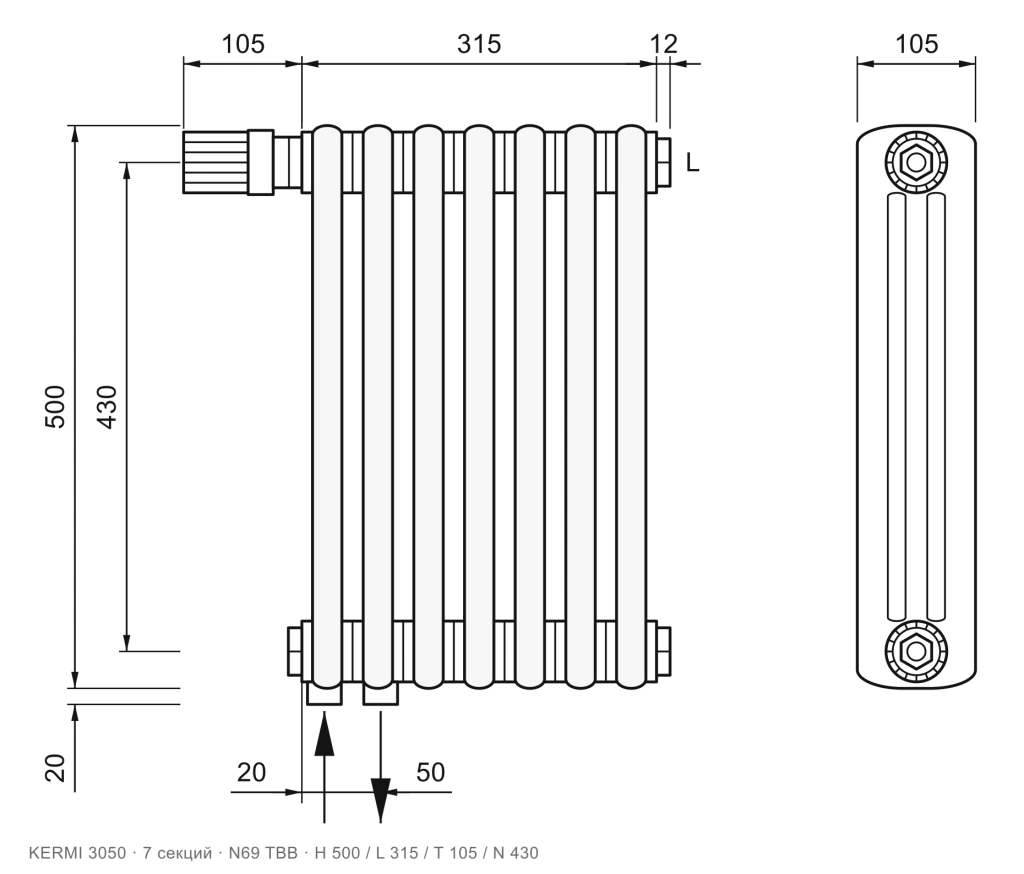

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 7 секций, подключение N69 ТВВ, размеры 500×315×105 мм
    7 секций L 315мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 8 секций, подключение N69 ТВВ, размеры 500×360×105 мм
    8 секций L 360мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 9 секций, подключение N69 ТВВ, размеры 500×405×105 мм
    9 секций L 405мм

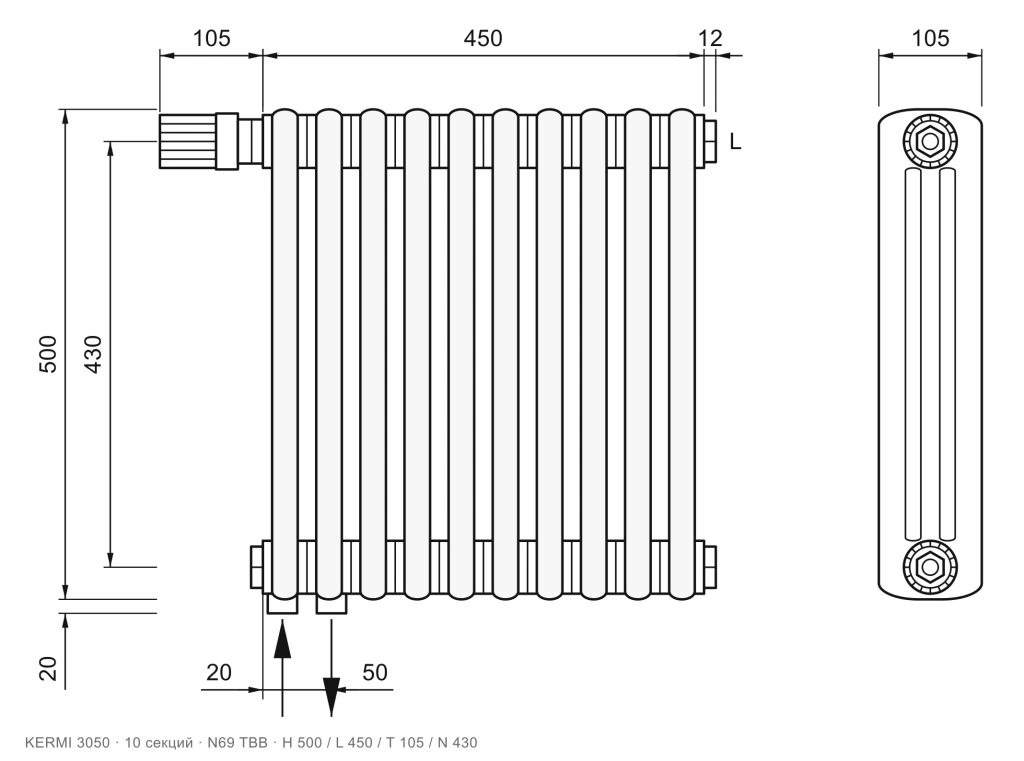

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 10 секций, подключение N69 ТВВ, размеры 500×450×105 мм
    10 секций L 450мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 11 секций, подключение N69 ТВВ, размеры 500×495×105 мм
    11 секций L 495мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 12 секций, подключение N69 ТВВ, размеры 500×540×105 мм
    12 секций L 540мм

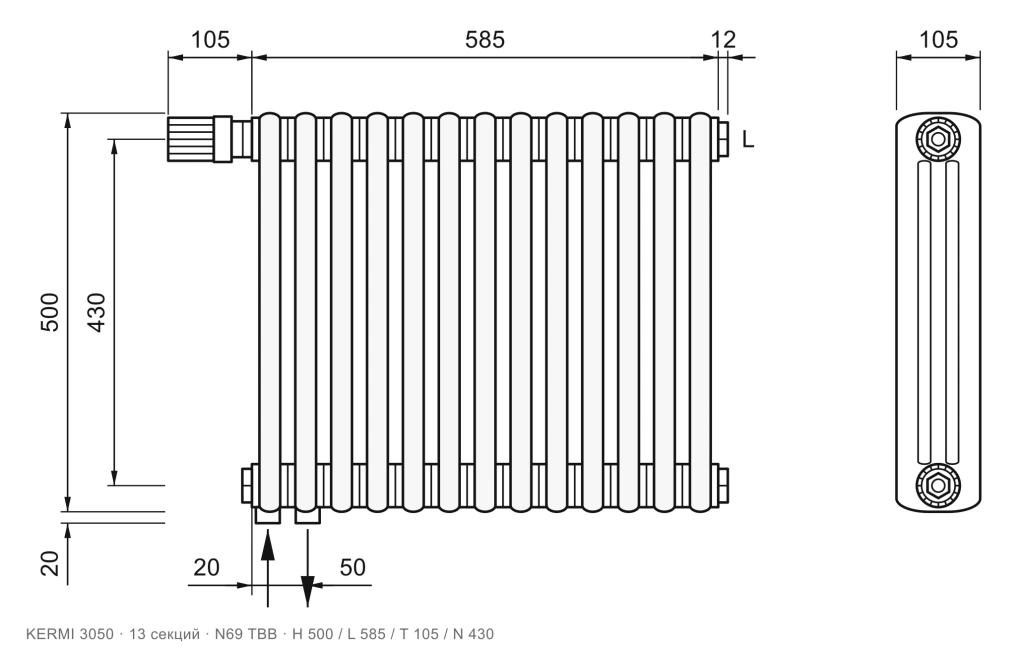

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 13 секций, подключение N69 ТВВ, размеры 500×585×105 мм
    13 секций L 585мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 14 секций, подключение N69 ТВВ, размеры 500×630×105 мм
    14 секций L 630мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 15 секций, подключение N69 ТВВ, размеры 500×675×105 мм
    15 секций L 675мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 16 секций, подключение N69 ТВВ, размеры 500×720×105 мм
    16 секций L 720мм

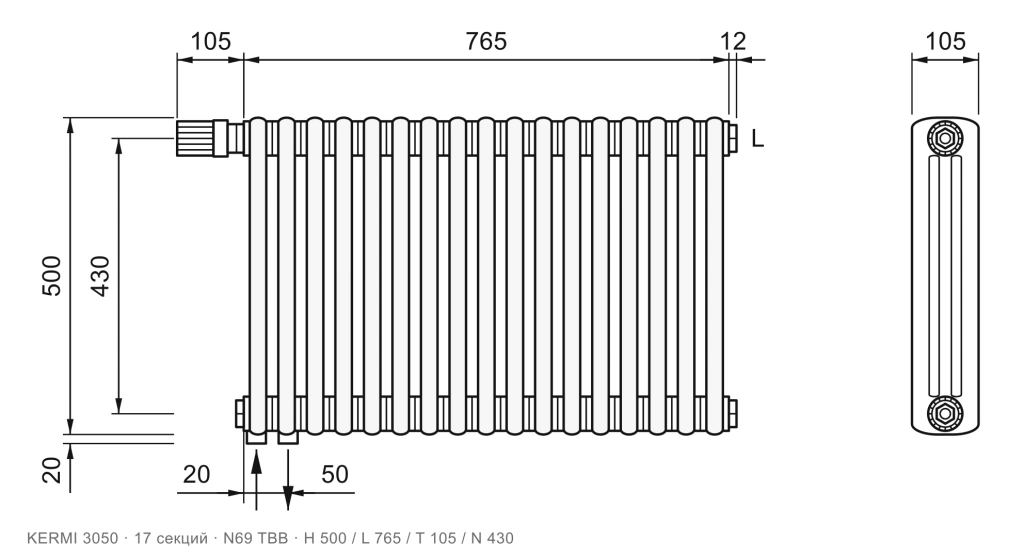

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 17 секций, подключение N69 ТВВ, размеры 500×765×105 мм
    17 секций L 765мм

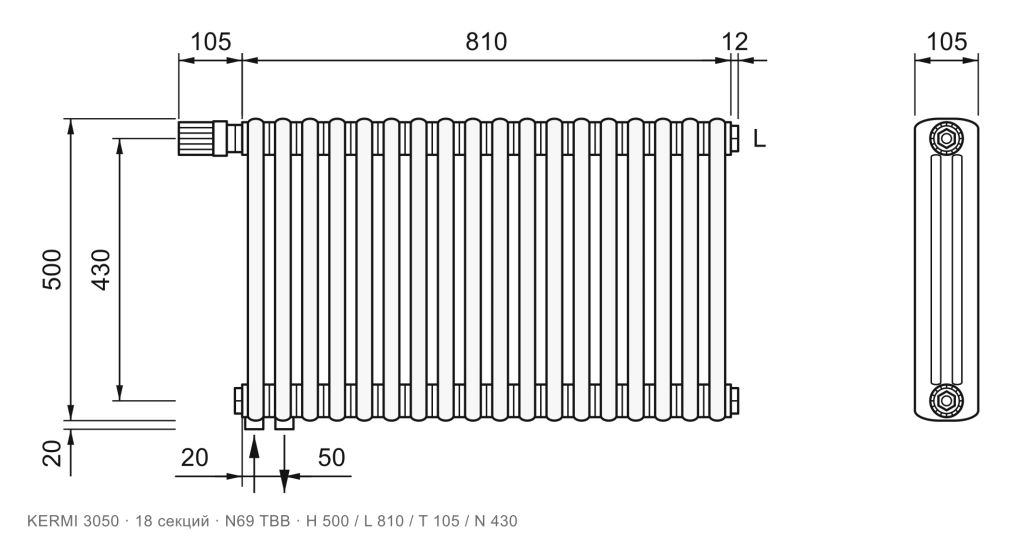

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 18 секций, подключение N69 ТВВ, размеры 500×810×105 мм
    18 секций L 810мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 19 секций, подключение N69 ТВВ, размеры 500×855×105 мм
    19 секций L 855мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 20 секций, подключение N69 ТВВ, размеры 500×900×105 мм
    20 секций L 900мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 21 секция, подключение N69 ТВВ, размеры 500×945×105 мм
    21 секция L 945мм

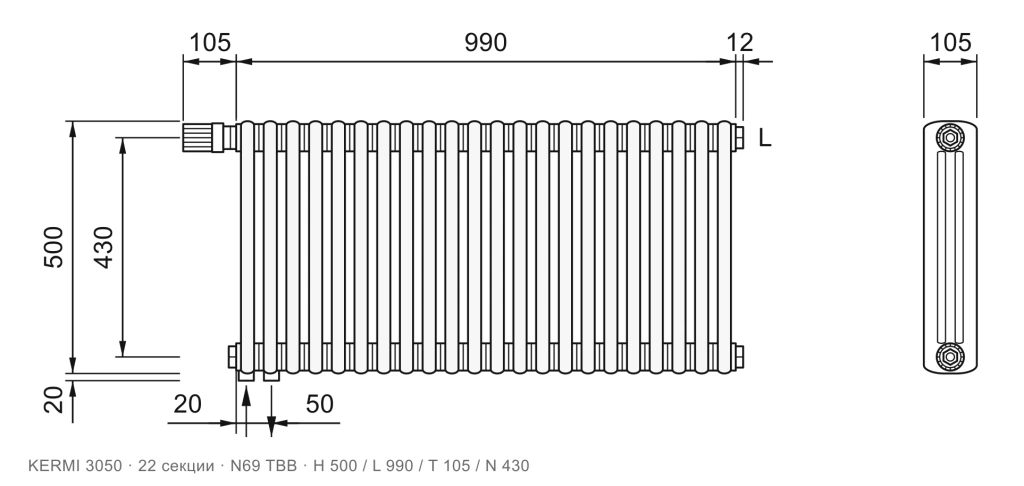

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 22 секции, подключение N69 ТВВ, размеры 500×990×105 мм
    22 секции L 990мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 23 секции, подключение N69 ТВВ, размеры 500×1035×105 мм
    23 секции L 1035мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 24 секции, подключение N69 ТВВ, размеры 500×1080×105 мм
    24 секции L 1080мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 25 секций, подключение N69 ТВВ, размеры 500×1125×105 мм
    25 секций L 1125мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 26 секций, подключение N69 ТВВ, размеры 500×1170×105 мм
    26 секций L 1170мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 27 секций, подключение N69 ТВВ, размеры 500×1215×105 мм
    27 секций L 1215мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 28 секций, подключение N69 ТВВ, размеры 500×1260×105 мм
    28 секций L 1260мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 29 секций, подключение N69 ТВВ, размеры 500×1305×105 мм
    29 секций L 1305мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 30 секций, подключение N69 ТВВ, размеры 500×1350×105 мм
    30 секций L 1350мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 31 секция, подключение N69 ТВВ, размеры 500×1395×105 мм
    31 секция L 1395мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 32 секции, подключение N69 ТВВ, размеры 500×1440×105 мм
    32 секции L 1440мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 33 секции, подключение N69 ТВВ, размеры 500×1485×105 мм
    33 секции L 1485мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 34 секции, подключение N69 ТВВ, размеры 500×1530×105 мм
    34 секции L 1530мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 35 секций, подключение N69 ТВВ, размеры 500×1575×105 мм
    35 секций L 1575мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 36 секций, подключение N69 ТВВ, размеры 500×1620×105 мм
    36 секций L 1620мм

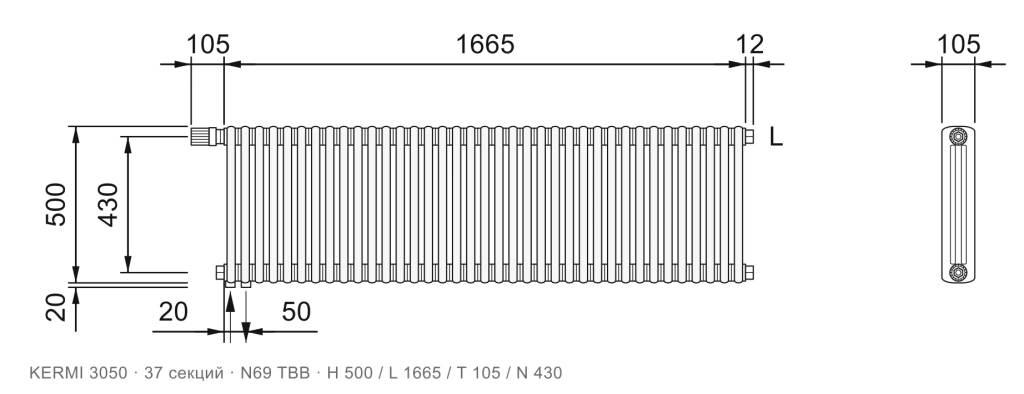

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 37 секций, подключение N69 ТВВ, размеры 500×1665×105 мм
    37 секций L 1665мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 38 секций, подключение N69 ТВВ, размеры 500×1710×105 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 39 секций, подключение N69 ТВВ, размеры 500×1755×105 мм
    39 секций L 1755мм

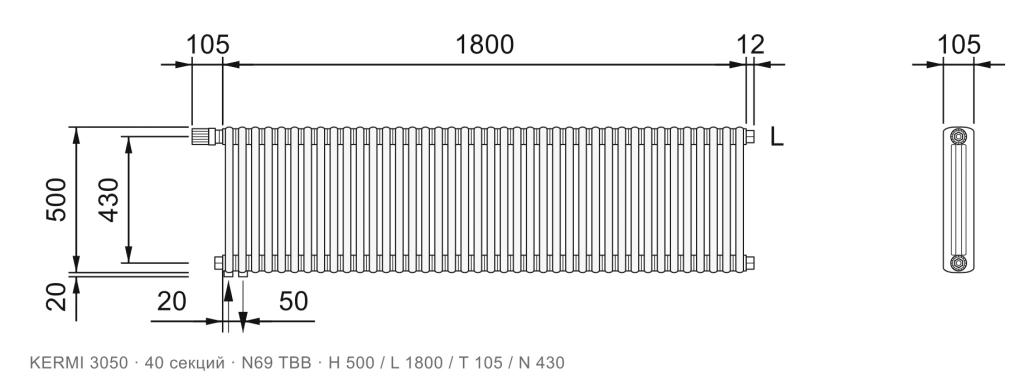

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 40 секций, подключение N69 ТВВ, размеры 500×1800×105 мм
    40 секций L 1800мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 41 секция, подключение N69 ТВВ, размеры 500×1845×105 мм
    41 секция L 1845мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 42 секции, подключение N69 ТВВ, размеры 500×1890×105 мм
    42 секции L 1890мм

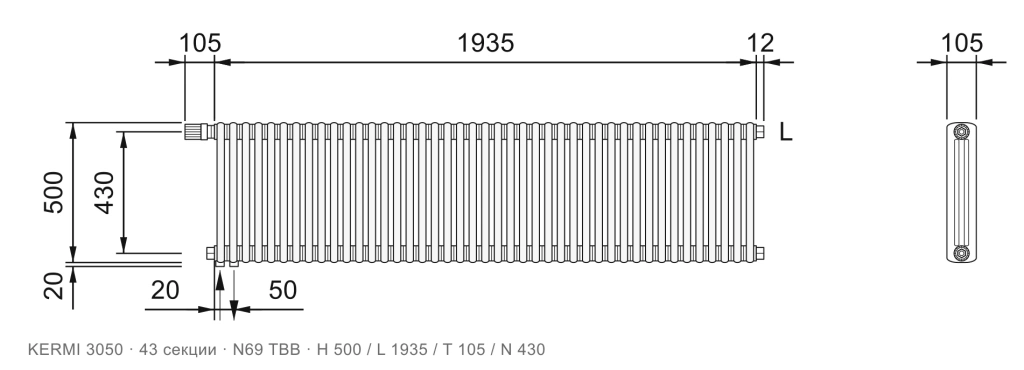

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 43 секции, подключение N69 ТВВ, размеры 500×1935×105 мм
    43 секции L 1935мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 44 секции, подключение N69 ТВВ, размеры 500×1980×105 мм
    44 секции L 1980мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 45 секций, подключение N69 ТВВ, размеры 500×2025×105 мм
    45 секций L 2025мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 46 секций, подключение N69 ТВВ, размеры 500×2070×105 мм
    46 секций L 2070мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 47 секций, подключение N69 ТВВ, размеры 500×2115×105 мм
    47 секций L 2115мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 48 секций, подключение N69 ТВВ, размеры 500×2160×105 мм
    48 секций L 2160мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 49 секций, подключение N69 ТВВ, размеры 500×2205×105 мм
    49 секций L 2205мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 50 секций, подключение N69 ТВВ, размеры 500×2250×105 мм
    50 секций L 2250мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 51 секция, подключение N69 ТВВ, размеры 500×2295×105 мм
    51 секция L 2295мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 52 секции, подключение N69 ТВВ, размеры 500×2340×105 мм
    52 секции L 2340мм

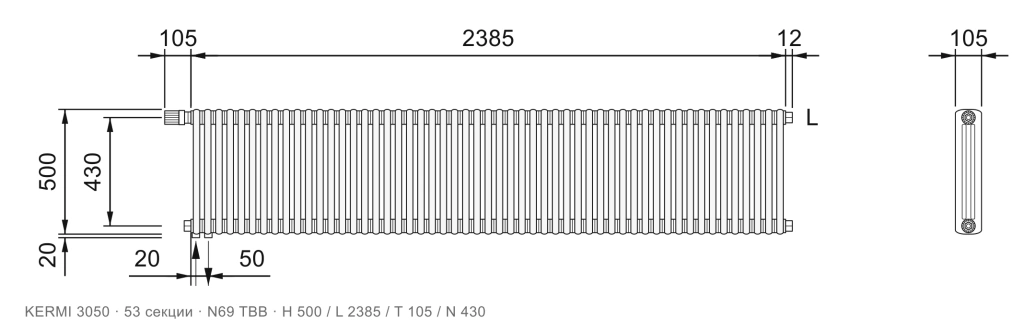

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 53 секции, подключение N69 ТВВ, размеры 500×2385×105 мм
    53 секции L 2385мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 54 секции, подключение N69 ТВВ, размеры 500×2430×105 мм
    54 секции L 2430мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 55 секций, подключение N69 ТВВ, размеры 500×2475×105 мм
    55 секций L 2475мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 56 секций, подключение N69 ТВВ, размеры 500×2520×105 мм
    56 секций L 2520мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 57 секций, подключение N69 ТВВ, размеры 500×2565×105 мм
    57 секций L 2565мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 58 секций, подключение N69 ТВВ, размеры 500×2610×105 мм
    58 секций L 2610мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 59 секций, подключение N69 ТВВ, размеры 500×2655×105 мм
    59 секций L 2655мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 60 секций, подключение N69 ТВВ, размеры 500×2700×105 мм
    60 секций L 2700мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 61 секция, подключение N69 ТВВ, размеры 500×2745×105 мм
    61 секция L 2745мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 62 секции, подключение N69 ТВВ, размеры 500×2790×105 мм
    62 секции L 2790мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 63 секции, подключение N69 ТВВ, размеры 500×2835×105 мм
    63 секции L 2835мм

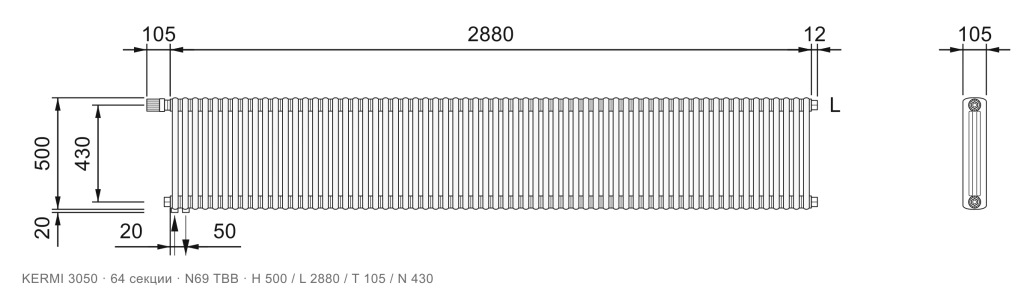

  • Габаритный чертёж трубчатого радиатора KERMI 3050, 64 секции, подключение N69 ТВВ, размеры 500×2880×105 мм
    64 секции L 2880мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 65 секций, подключение N69 ТВВ, размеры 500×2925×105 мм
    65 секций L 2925мм
  • Габаритный чертёж трубчатого радиатора KERMI 3050, 66 секций, подключение N69 ТВВ, размеры 500×2970×105 мм
    66 секций L 2970мм

Другие 3-трубчатые модели
Самые продаваемые товары
Обратная связь
+7 (495) 151-42-36
Уведомление об использовании cookies

Сайт использует необходимые для работы cookies. Продолжая использование, вы соглашаетесь с их применением. Подробнее в политике конфиденциальности
