Чертежи и размеры KERMI 4150

Серия
4-трубчатые
Высота H
1500мм
Глубина T
145мм
Межосевое N
1430мм
Длина L
90-2430мм
Секций
№12 2-54, №69 ТВВ 4-54

Подбор чертежа

Тип подключения

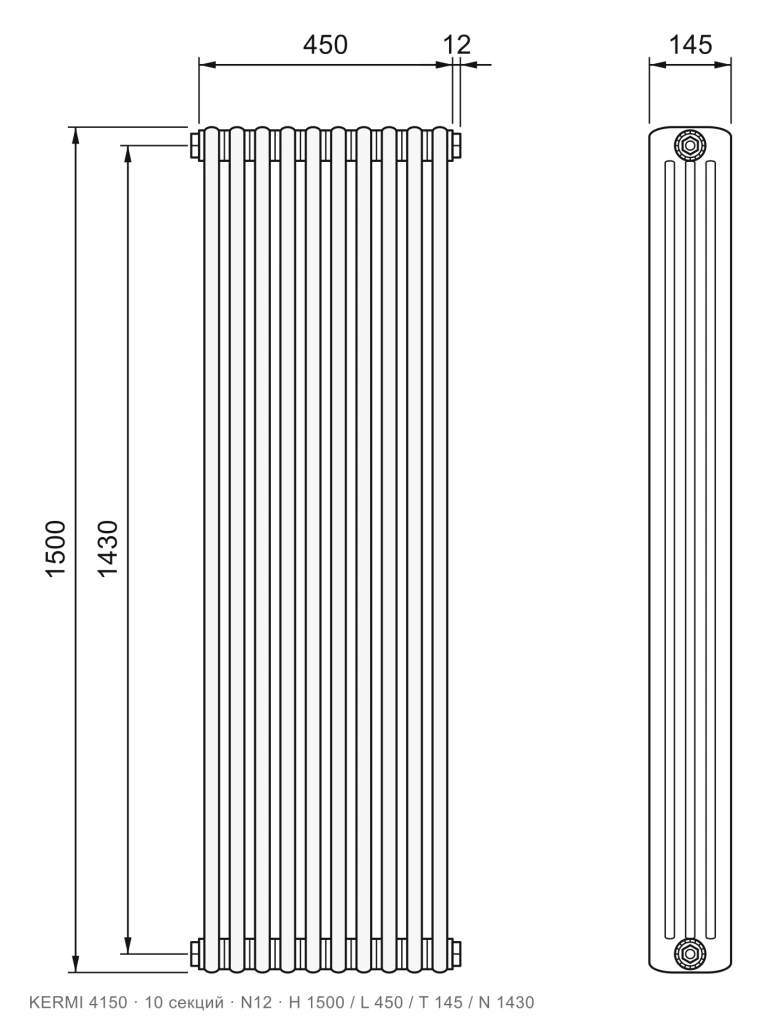

Габаритный чертёж трубчатого радиатора KERMI 4150, 10 секций, подключение N12, размеры 1500×450×145 мм

KERMI 4150, 10 секций, №12

HВысота
1500мм
LДлина
450мм
TГлубина
145мм
NМежосевое
1430мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 1500 мм, Глубина T 145 мм, Межосевое N 1430 мм

Секций Длина L №12 боковое №69 ТВВ нижнее с термовентилем
2 90мм Схема: KERMI 4150, 2 секции, №12 В каталог: KERMI 4150, 2 секции, №12, RAL 9016 нет
3 135мм Схема: KERMI 4150, 3 секции, №12 В каталог: KERMI 4150, 3 секции, №12, RAL 9016 нет
4 180мм Схема: KERMI 4150, 4 секции, №12 В каталог: KERMI 4150, 4 секции, №12, RAL 9016 Схема: KERMI 4150, 4 секции, №69 ТВВ В каталог: KERMI 4150, 4 секции, №69 ТВВ, RAL 9016
5 225мм Схема: KERMI 4150, 5 секций, №12 В каталог: KERMI 4150, 5 секций, №12, RAL 9016 Схема: KERMI 4150, 5 секций, №69 ТВВ В каталог: KERMI 4150, 5 секций, №69 ТВВ, RAL 9016
6 270мм Схема: KERMI 4150, 6 секций, №12 В каталог: KERMI 4150, 6 секций, №12, RAL 9016 Схема: KERMI 4150, 6 секций, №69 ТВВ В каталог: KERMI 4150, 6 секций, №69 ТВВ, RAL 9016
7 315мм Схема: KERMI 4150, 7 секций, №12 В каталог: KERMI 4150, 7 секций, №12, RAL 9016 Схема: KERMI 4150, 7 секций, №69 ТВВ В каталог: KERMI 4150, 7 секций, №69 ТВВ, RAL 9016
8 360мм Схема: KERMI 4150, 8 секций, №12 В каталог: KERMI 4150, 8 секций, №12, RAL 9016 Схема: KERMI 4150, 8 секций, №69 ТВВ В каталог: KERMI 4150, 8 секций, №69 ТВВ, RAL 9016
9 405мм Схема: KERMI 4150, 9 секций, №12 В каталог: KERMI 4150, 9 секций, №12, RAL 9016 Схема: KERMI 4150, 9 секций, №69 ТВВ В каталог: KERMI 4150, 9 секций, №69 ТВВ, RAL 9016
10 450мм Схема: KERMI 4150, 10 секций, №12 В каталог: KERMI 4150, 10 секций, №12, RAL 9016 Схема: KERMI 4150, 10 секций, №69 ТВВ В каталог: KERMI 4150, 10 секций, №69 ТВВ, RAL 9016
11 495мм Схема: KERMI 4150, 11 секций, №12 В каталог: KERMI 4150, 11 секций, №12, RAL 9016 Схема: KERMI 4150, 11 секций, №69 ТВВ В каталог: KERMI 4150, 11 секций, №69 ТВВ, RAL 9016
12 540мм Схема: KERMI 4150, 12 секций, №12 В каталог: KERMI 4150, 12 секций, №12, RAL 9016 Схема: KERMI 4150, 12 секций, №69 ТВВ В каталог: KERMI 4150, 12 секций, №69 ТВВ, RAL 9016
13 585мм Схема: KERMI 4150, 13 секций, №12 В каталог: KERMI 4150, 13 секций, №12, RAL 9016 Схема: KERMI 4150, 13 секций, №69 ТВВ В каталог: KERMI 4150, 13 секций, №69 ТВВ, RAL 9016
14 630мм Схема: KERMI 4150, 14 секций, №12 В каталог: KERMI 4150, 14 секций, №12, RAL 9016 Схема: KERMI 4150, 14 секций, №69 ТВВ В каталог: KERMI 4150, 14 секций, №69 ТВВ, RAL 9016
15 675мм Схема: KERMI 4150, 15 секций, №12 В каталог: KERMI 4150, 15 секций, №12, RAL 9016 Схема: KERMI 4150, 15 секций, №69 ТВВ В каталог: KERMI 4150, 15 секций, №69 ТВВ, RAL 9016
16 720мм Схема: KERMI 4150, 16 секций, №12 В каталог: KERMI 4150, 16 секций, №12, RAL 9016 Схема: KERMI 4150, 16 секций, №69 ТВВ В каталог: KERMI 4150, 16 секций, №69 ТВВ, RAL 9016
17 765мм Схема: KERMI 4150, 17 секций, №12 В каталог: KERMI 4150, 17 секций, №12, RAL 9016 Схема: KERMI 4150, 17 секций, №69 ТВВ В каталог: KERMI 4150, 17 секций, №69 ТВВ, RAL 9016
18 810мм Схема: KERMI 4150, 18 секций, №12 В каталог: KERMI 4150, 18 секций, №12, RAL 9016 Схема: KERMI 4150, 18 секций, №69 ТВВ В каталог: KERMI 4150, 18 секций, №69 ТВВ, RAL 9016
19 855мм Схема: KERMI 4150, 19 секций, №12 В каталог: KERMI 4150, 19 секций, №12, RAL 9016 Схема: KERMI 4150, 19 секций, №69 ТВВ В каталог: KERMI 4150, 19 секций, №69 ТВВ, RAL 9016
20 900мм Схема: KERMI 4150, 20 секций, №12 В каталог: KERMI 4150, 20 секций, №12, RAL 9016 Схема: KERMI 4150, 20 секций, №69 ТВВ В каталог: KERMI 4150, 20 секций, №69 ТВВ, RAL 9016
21 945мм Схема: KERMI 4150, 21 секция, №12 В каталог: KERMI 4150, 21 секция, №12, RAL 9016 Схема: KERMI 4150, 21 секция, №69 ТВВ В каталог: KERMI 4150, 21 секция, №69 ТВВ, RAL 9016
22 990мм Схема: KERMI 4150, 22 секции, №12 В каталог: KERMI 4150, 22 секции, №12, RAL 9016 Схема: KERMI 4150, 22 секции, №69 ТВВ В каталог: KERMI 4150, 22 секции, №69 ТВВ, RAL 9016
23 1035мм Схема: KERMI 4150, 23 секции, №12 В каталог: KERMI 4150, 23 секции, №12, RAL 9016 Схема: KERMI 4150, 23 секции, №69 ТВВ В каталог: KERMI 4150, 23 секции, №69 ТВВ, RAL 9016
24 1080мм Схема: KERMI 4150, 24 секции, №12 В каталог: KERMI 4150, 24 секции, №12, RAL 9016 Схема: KERMI 4150, 24 секции, №69 ТВВ В каталог: KERMI 4150, 24 секции, №69 ТВВ, RAL 9016
25 1125мм Схема: KERMI 4150, 25 секций, №12 В каталог: KERMI 4150, 25 секций, №12, RAL 9016 Схема: KERMI 4150, 25 секций, №69 ТВВ В каталог: KERMI 4150, 25 секций, №69 ТВВ, RAL 9016
26 1170мм Схема: KERMI 4150, 26 секций, №12 В каталог: KERMI 4150, 26 секций, №12, RAL 9016 Схема: KERMI 4150, 26 секций, №69 ТВВ В каталог: KERMI 4150, 26 секций, №69 ТВВ, RAL 9016
27 1215мм Схема: KERMI 4150, 27 секций, №12 В каталог: KERMI 4150, 27 секций, №12, RAL 9016 Схема: KERMI 4150, 27 секций, №69 ТВВ В каталог: KERMI 4150, 27 секций, №69 ТВВ, RAL 9016
28 1260мм Схема: KERMI 4150, 28 секций, №12 В каталог: KERMI 4150, 28 секций, №12, RAL 9016 Схема: KERMI 4150, 28 секций, №69 ТВВ В каталог: KERMI 4150, 28 секций, №69 ТВВ, RAL 9016
29 1305мм Схема: KERMI 4150, 29 секций, №12 В каталог: KERMI 4150, 29 секций, №12, RAL 9016 Схема: KERMI 4150, 29 секций, №69 ТВВ В каталог: KERMI 4150, 29 секций, №69 ТВВ, RAL 9016
30 1350мм Схема: KERMI 4150, 30 секций, №12 В каталог: KERMI 4150, 30 секций, №12, RAL 9016 Схема: KERMI 4150, 30 секций, №69 ТВВ В каталог: KERMI 4150, 30 секций, №69 ТВВ, RAL 9016
31 1395мм Схема: KERMI 4150, 31 секция, №12 В каталог: KERMI 4150, 31 секция, №12, RAL 9016 Схема: KERMI 4150, 31 секция, №69 ТВВ В каталог: KERMI 4150, 31 секция, №69 ТВВ, RAL 9016
32 1440мм Схема: KERMI 4150, 32 секции, №12 В каталог: KERMI 4150, 32 секции, №12, RAL 9016 Схема: KERMI 4150, 32 секции, №69 ТВВ В каталог: KERMI 4150, 32 секции, №69 ТВВ, RAL 9016
33 1485мм Схема: KERMI 4150, 33 секции, №12 В каталог: KERMI 4150, 33 секции, №12, RAL 9016 Схема: KERMI 4150, 33 секции, №69 ТВВ В каталог: KERMI 4150, 33 секции, №69 ТВВ, RAL 9016
34 1530мм Схема: KERMI 4150, 34 секции, №12 В каталог: KERMI 4150, 34 секции, №12, RAL 9016 Схема: KERMI 4150, 34 секции, №69 ТВВ В каталог: KERMI 4150, 34 секции, №69 ТВВ, RAL 9016
35 1575мм Схема: KERMI 4150, 35 секций, №12 В каталог: KERMI 4150, 35 секций, №12, RAL 9016 Схема: KERMI 4150, 35 секций, №69 ТВВ В каталог: KERMI 4150, 35 секций, №69 ТВВ, RAL 9016
36 1620мм Схема: KERMI 4150, 36 секций, №12 В каталог: KERMI 4150, 36 секций, №12, RAL 9016 Схема: KERMI 4150, 36 секций, №69 ТВВ В каталог: KERMI 4150, 36 секций, №69 ТВВ, RAL 9016
37 1665мм Схема: KERMI 4150, 37 секций, №12 В каталог: KERMI 4150, 37 секций, №12, RAL 9016 Схема: KERMI 4150, 37 секций, №69 ТВВ В каталог: KERMI 4150, 37 секций, №69 ТВВ, RAL 9016
38 1710мм Схема: KERMI 4150, 38 секций, №12 В каталог: KERMI 4150, 38 секций, №12, RAL 9016 Схема: KERMI 4150, 38 секций, №69 ТВВ В каталог: KERMI 4150, 38 секций, №69 ТВВ, RAL 9016
39 1755мм Схема: KERMI 4150, 39 секций, №12 В каталог: KERMI 4150, 39 секций, №12, RAL 9016 Схема: KERMI 4150, 39 секций, №69 ТВВ В каталог: KERMI 4150, 39 секций, №69 ТВВ, RAL 9016
40 1800мм Схема: KERMI 4150, 40 секций, №12 В каталог: KERMI 4150, 40 секций, №12, RAL 9016 Схема: KERMI 4150, 40 секций, №69 ТВВ В каталог: KERMI 4150, 40 секций, №69 ТВВ, RAL 9016
41 1845мм Схема: KERMI 4150, 41 секция, №12 В каталог: KERMI 4150, 41 секция, №12, RAL 9016 Схема: KERMI 4150, 41 секция, №69 ТВВ В каталог: KERMI 4150, 41 секция, №69 ТВВ, RAL 9016
42 1890мм Схема: KERMI 4150, 42 секции, №12 В каталог: KERMI 4150, 42 секции, №12, RAL 9016 Схема: KERMI 4150, 42 секции, №69 ТВВ В каталог: KERMI 4150, 42 секции, №69 ТВВ, RAL 9016
43 1935мм Схема: KERMI 4150, 43 секции, №12 В каталог: KERMI 4150, 43 секции, №12, RAL 9016 Схема: KERMI 4150, 43 секции, №69 ТВВ В каталог: KERMI 4150, 43 секции, №69 ТВВ, RAL 9016
44 1980мм Схема: KERMI 4150, 44 секции, №12 В каталог: KERMI 4150, 44 секции, №12, RAL 9016 Схема: KERMI 4150, 44 секции, №69 ТВВ В каталог: KERMI 4150, 44 секции, №69 ТВВ, RAL 9016
45 2025мм Схема: KERMI 4150, 45 секций, №12 В каталог: KERMI 4150, 45 секций, №12, RAL 9016 Схема: KERMI 4150, 45 секций, №69 ТВВ В каталог: KERMI 4150, 45 секций, №69 ТВВ, RAL 9016
46 2070мм Схема: KERMI 4150, 46 секций, №12 В каталог: KERMI 4150, 46 секций, №12, RAL 9016 Схема: KERMI 4150, 46 секций, №69 ТВВ В каталог: KERMI 4150, 46 секций, №69 ТВВ, RAL 9016
47 2115мм Схема: KERMI 4150, 47 секций, №12 В каталог: KERMI 4150, 47 секций, №12, RAL 9016 Схема: KERMI 4150, 47 секций, №69 ТВВ В каталог: KERMI 4150, 47 секций, №69 ТВВ, RAL 9016
48 2160мм Схема: KERMI 4150, 48 секций, №12 В каталог: KERMI 4150, 48 секций, №12, RAL 9016 Схема: KERMI 4150, 48 секций, №69 ТВВ В каталог: KERMI 4150, 48 секций, №69 ТВВ, RAL 9016
49 2205мм Схема: KERMI 4150, 49 секций, №12 В каталог: KERMI 4150, 49 секций, №12, RAL 9016 Схема: KERMI 4150, 49 секций, №69 ТВВ В каталог: KERMI 4150, 49 секций, №69 ТВВ, RAL 9016
50 2250мм Схема: KERMI 4150, 50 секций, №12 В каталог: KERMI 4150, 50 секций, №12, RAL 9016 Схема: KERMI 4150, 50 секций, №69 ТВВ В каталог: KERMI 4150, 50 секций, №69 ТВВ, RAL 9016
51 2295мм Схема: KERMI 4150, 51 секция, №12 В каталог: KERMI 4150, 51 секция, №12, RAL 9016 Схема: KERMI 4150, 51 секция, №69 ТВВ В каталог: KERMI 4150, 51 секция, №69 ТВВ, RAL 9016
52 2340мм Схема: KERMI 4150, 52 секции, №12 В каталог: KERMI 4150, 52 секции, №12, RAL 9016 Схема: KERMI 4150, 52 секции, №69 ТВВ В каталог: KERMI 4150, 52 секции, №69 ТВВ, RAL 9016
53 2385мм Схема: KERMI 4150, 53 секции, №12 В каталог: KERMI 4150, 53 секции, №12, RAL 9016 Схема: KERMI 4150, 53 секции, №69 ТВВ В каталог: KERMI 4150, 53 секции, №69 ТВВ, RAL 9016
54 2430мм Схема: KERMI 4150, 54 секции, №12 В каталог: KERMI 4150, 54 секции, №12, RAL 9016 Схема: KERMI 4150, 54 секции, №69 ТВВ В каталог: KERMI 4150, 54 секции, №69 ТВВ, RAL 9016

Боковое подключение №12 53

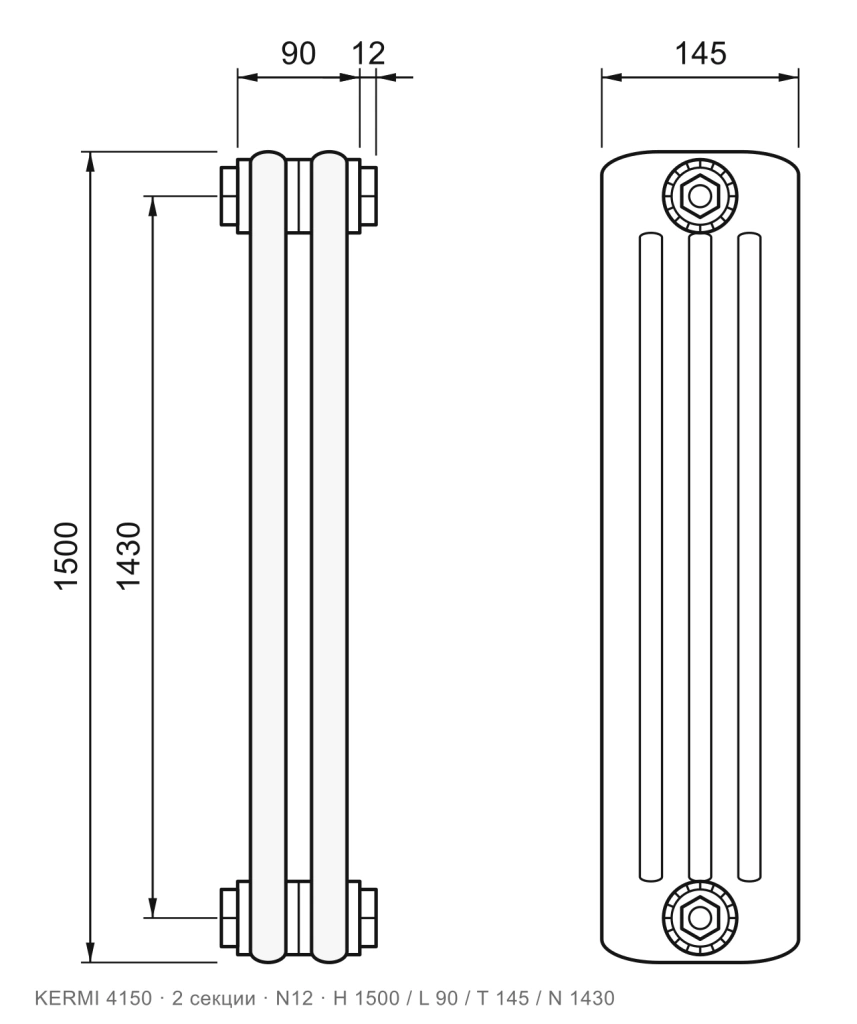

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 2 секции, подключение N12, размеры 1500×90×145 мм
    2 секции L 90мм

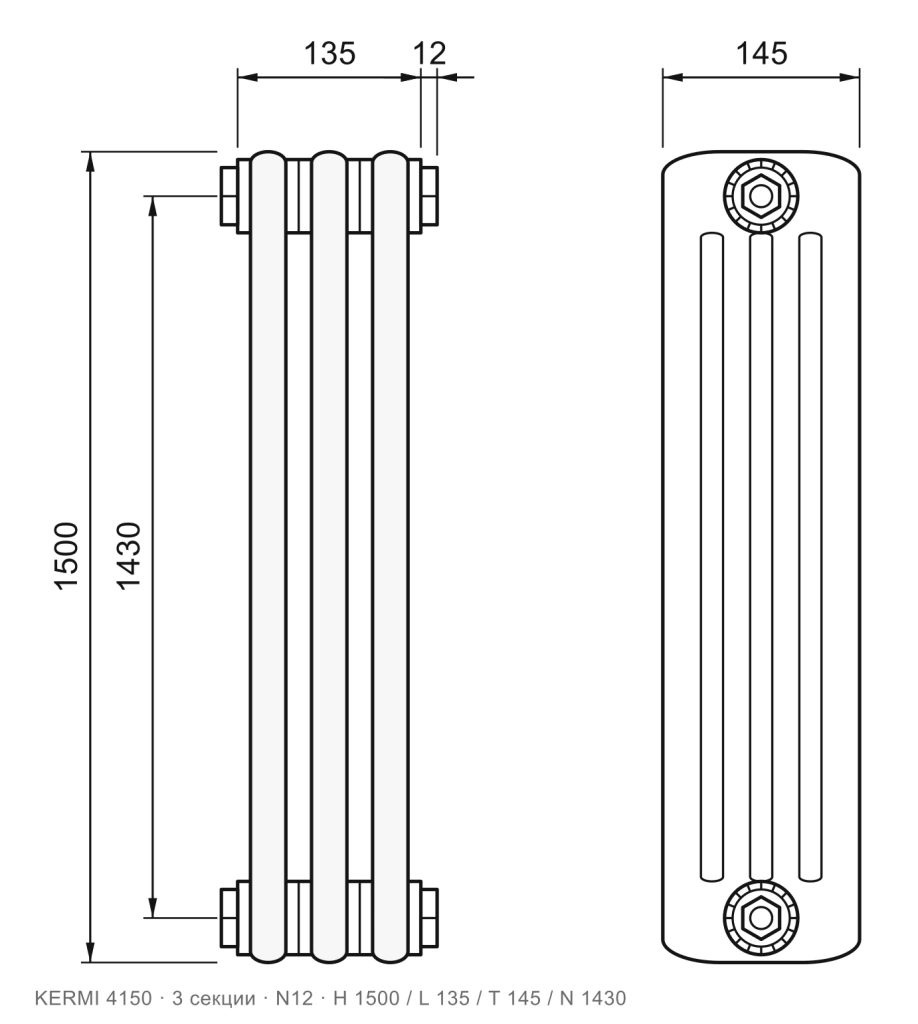

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 3 секции, подключение N12, размеры 1500×135×145 мм
    3 секции L 135мм

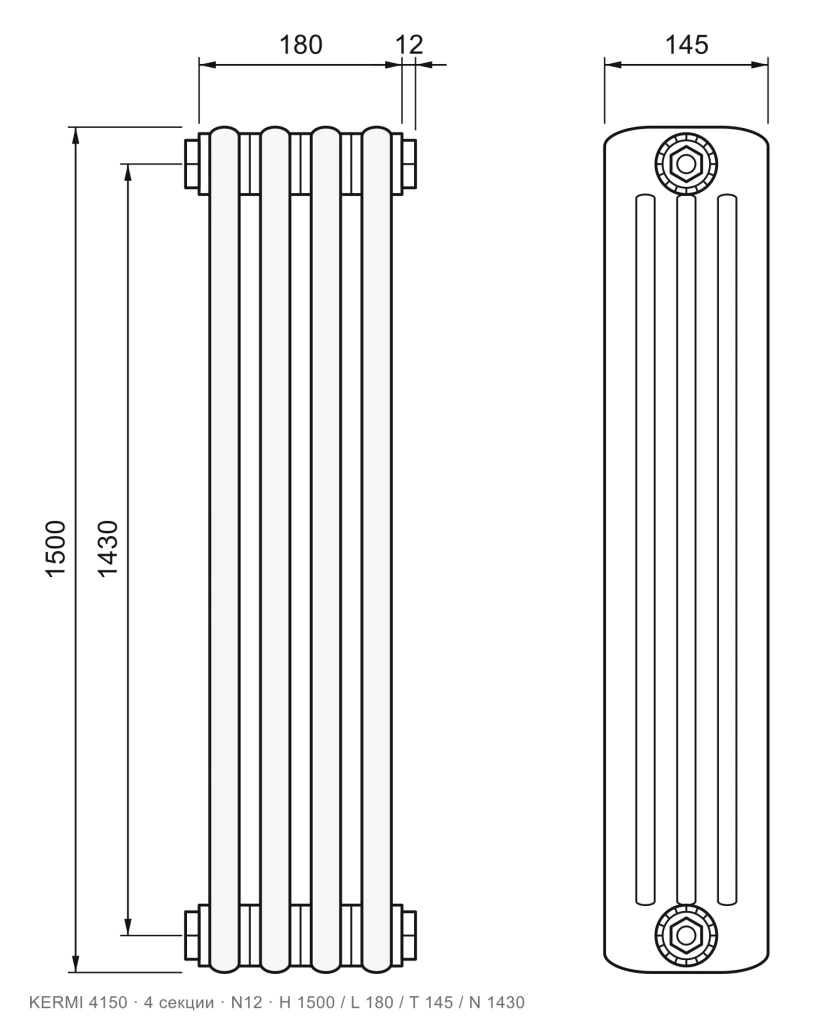

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 4 секции, подключение N12, размеры 1500×180×145 мм
    4 секции L 180мм

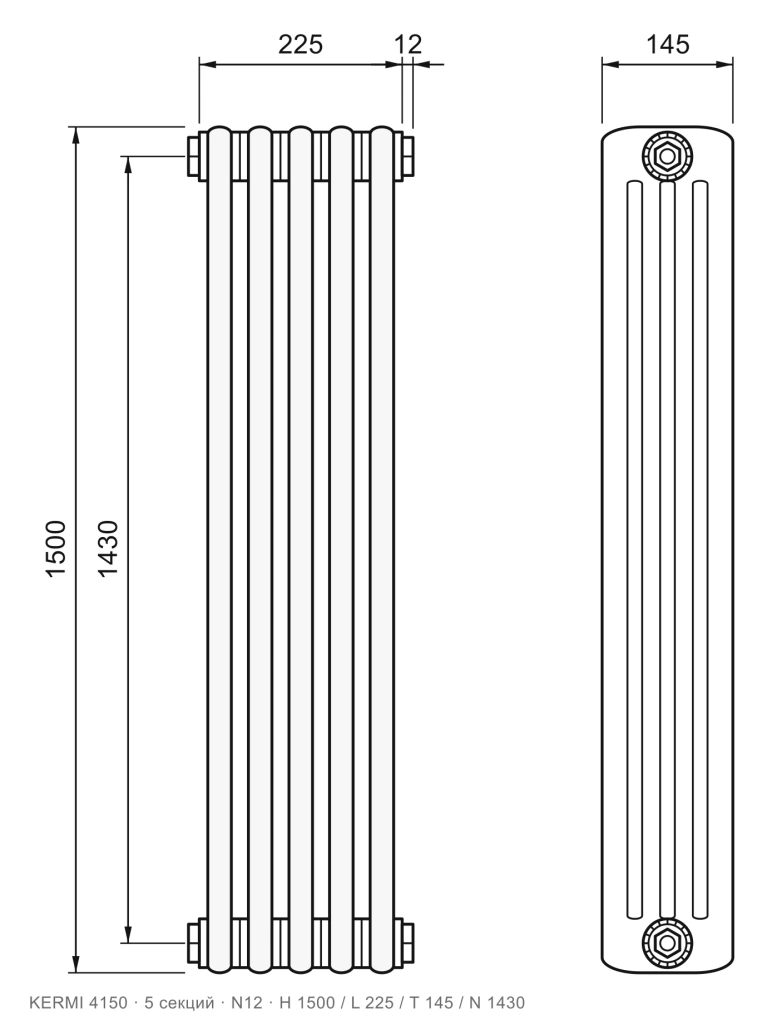

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 5 секций, подключение N12, размеры 1500×225×145 мм
    5 секций L 225мм

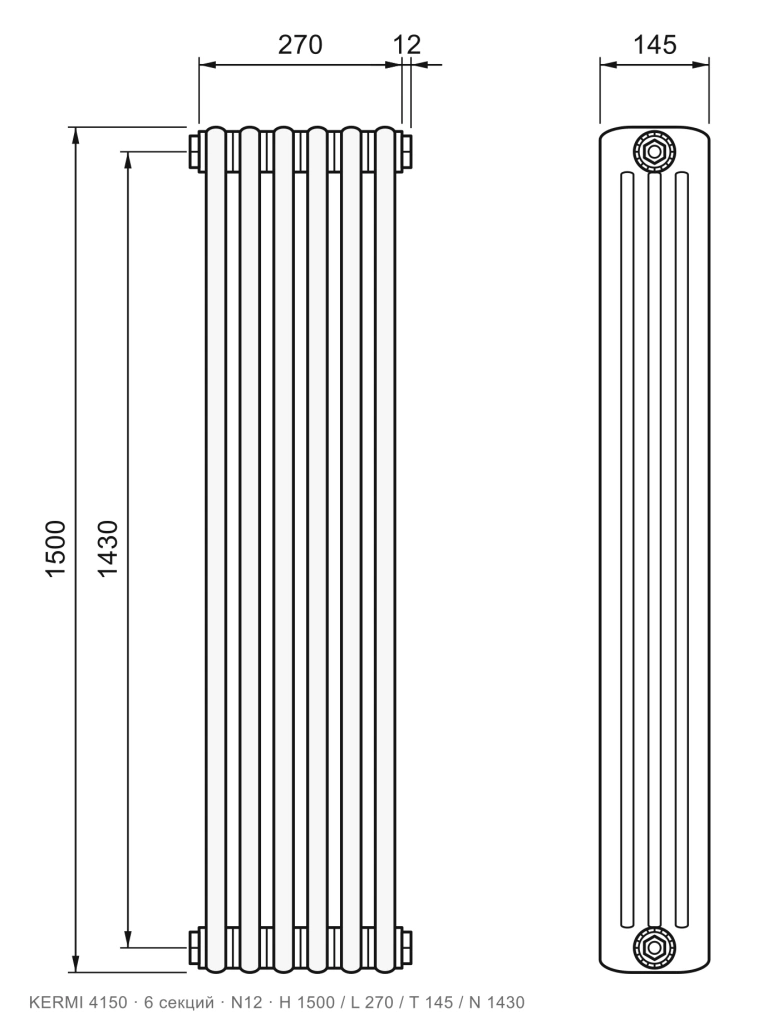

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 6 секций, подключение N12, размеры 1500×270×145 мм
    6 секций L 270мм

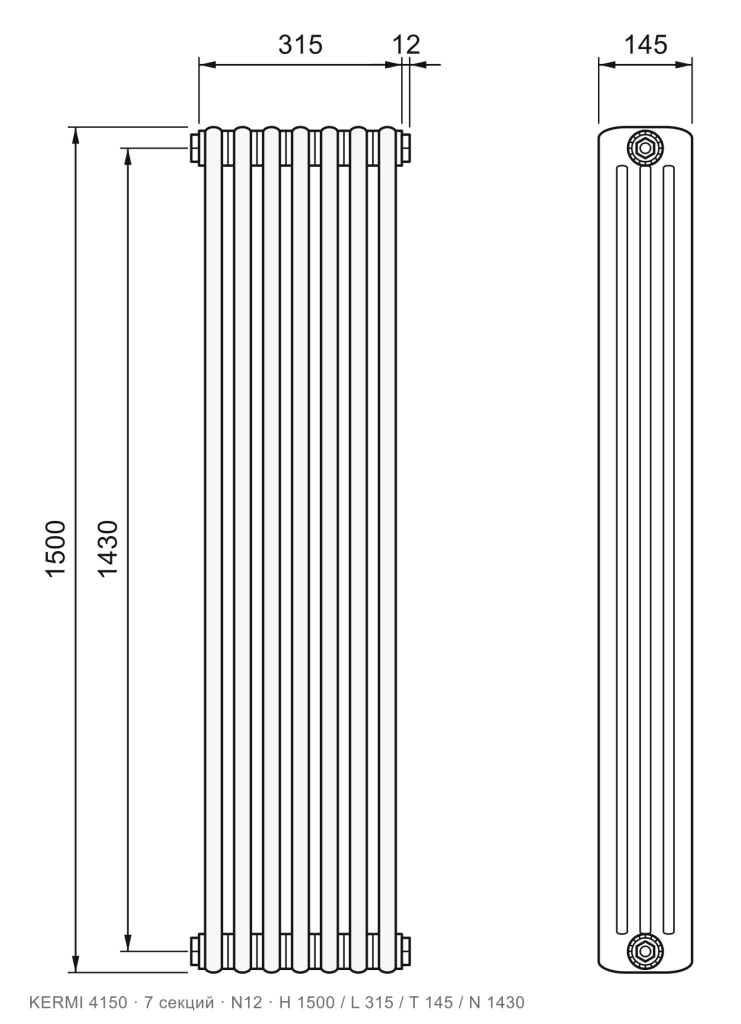

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 7 секций, подключение N12, размеры 1500×315×145 мм
    7 секций L 315мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 8 секций, подключение N12, размеры 1500×360×145 мм
    8 секций L 360мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 9 секций, подключение N12, размеры 1500×405×145 мм
    9 секций L 405мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 10 секций, подключение N12, размеры 1500×450×145 мм
    10 секций L 450мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 11 секций, подключение N12, размеры 1500×495×145 мм
    11 секций L 495мм

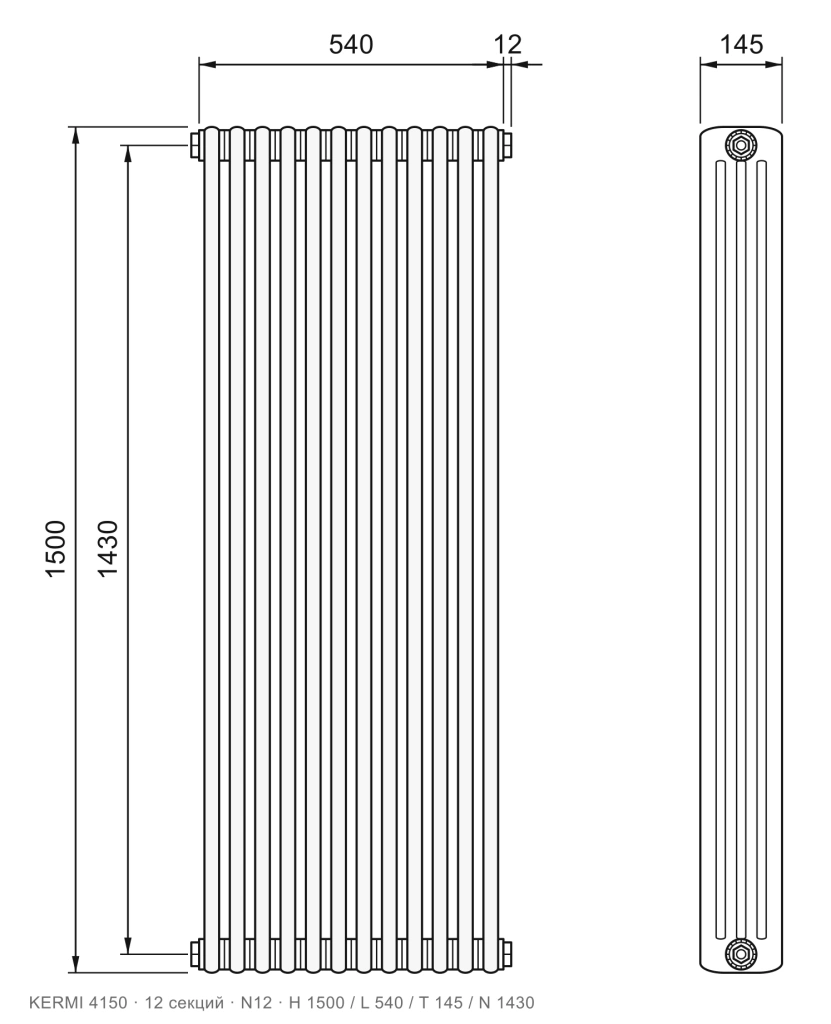

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 12 секций, подключение N12, размеры 1500×540×145 мм
    12 секций L 540мм

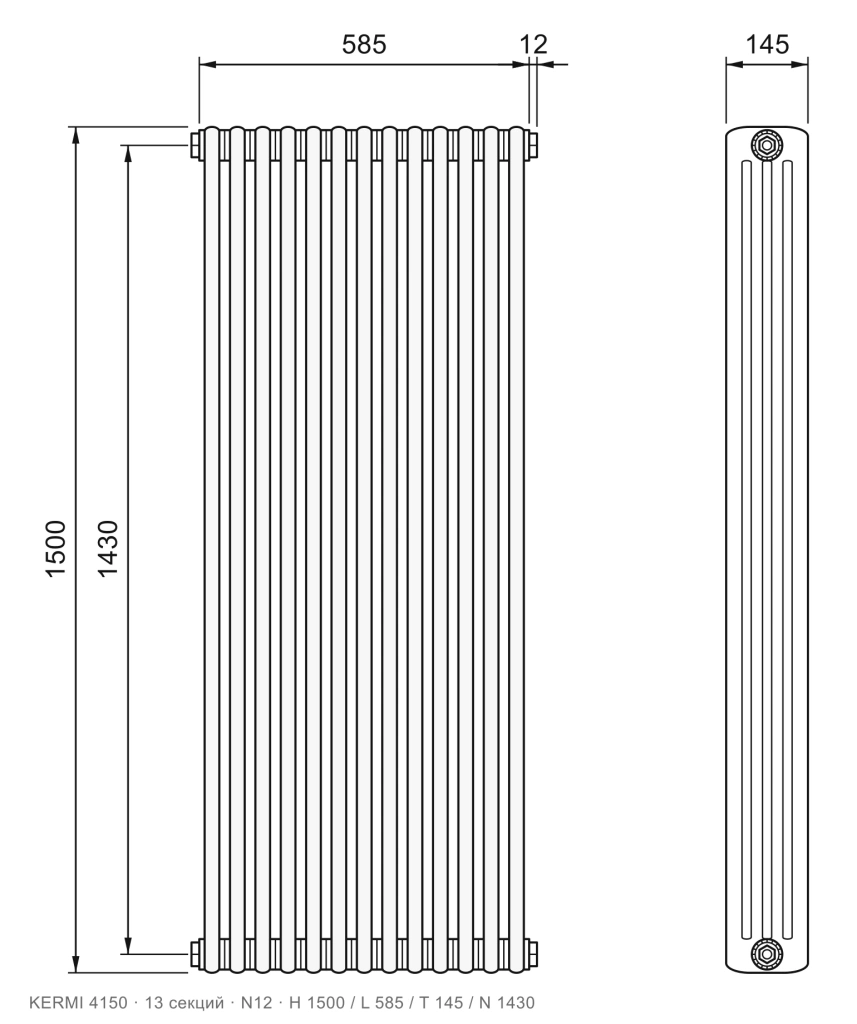

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 13 секций, подключение N12, размеры 1500×585×145 мм
    13 секций L 585мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 14 секций, подключение N12, размеры 1500×630×145 мм
    14 секций L 630мм

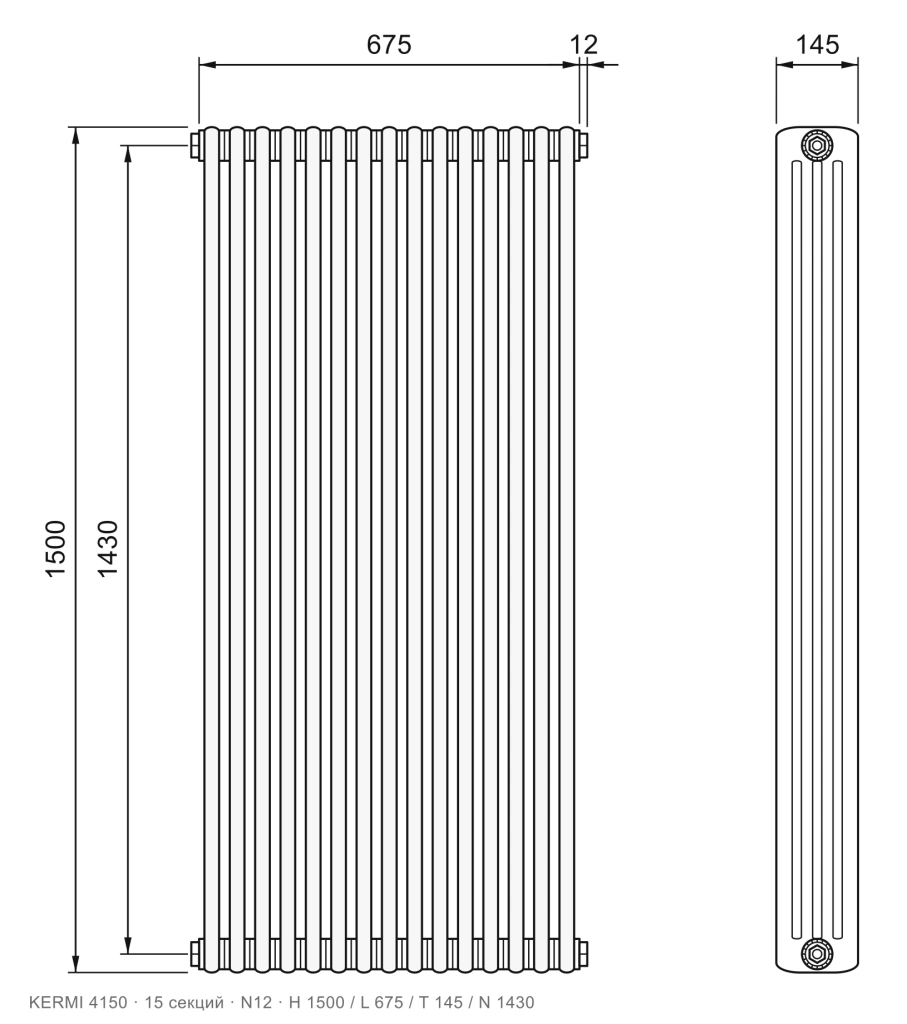

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 15 секций, подключение N12, размеры 1500×675×145 мм
    15 секций L 675мм

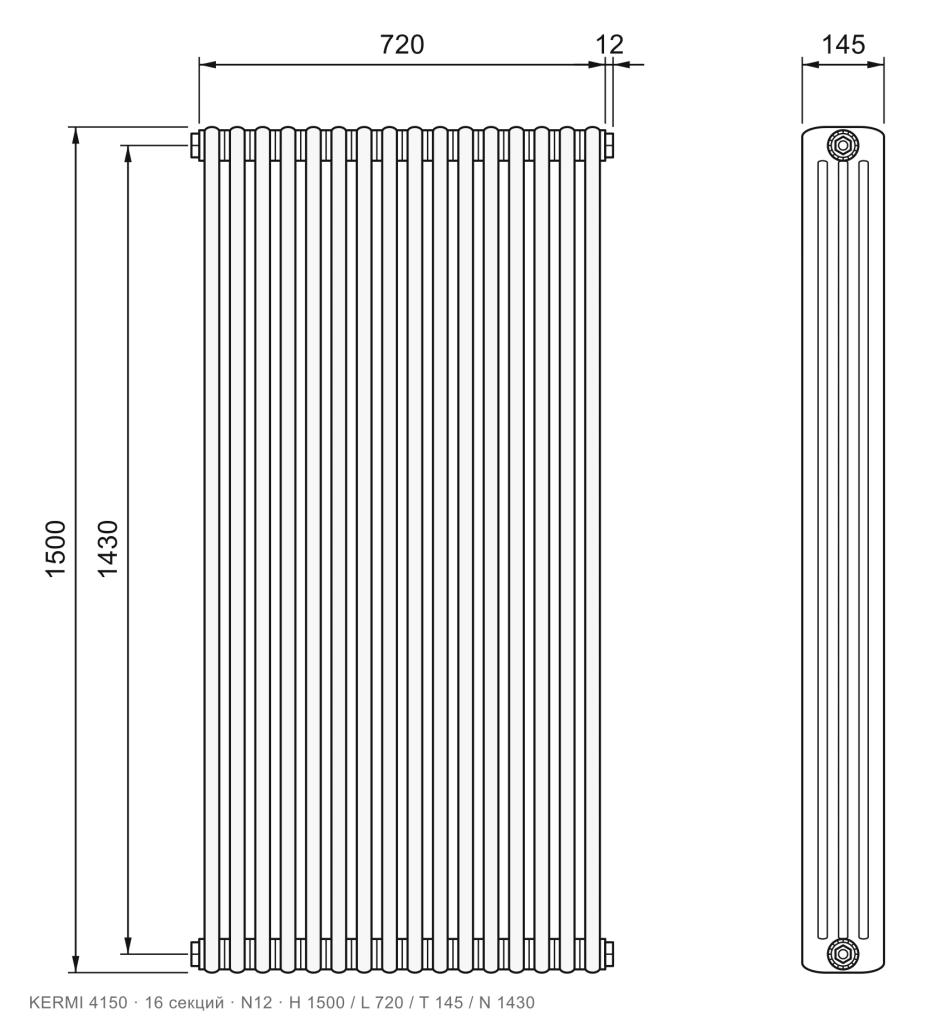

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 16 секций, подключение N12, размеры 1500×720×145 мм
    16 секций L 720мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 17 секций, подключение N12, размеры 1500×765×145 мм
    17 секций L 765мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 18 секций, подключение N12, размеры 1500×810×145 мм
    18 секций L 810мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 19 секций, подключение N12, размеры 1500×855×145 мм
    19 секций L 855мм

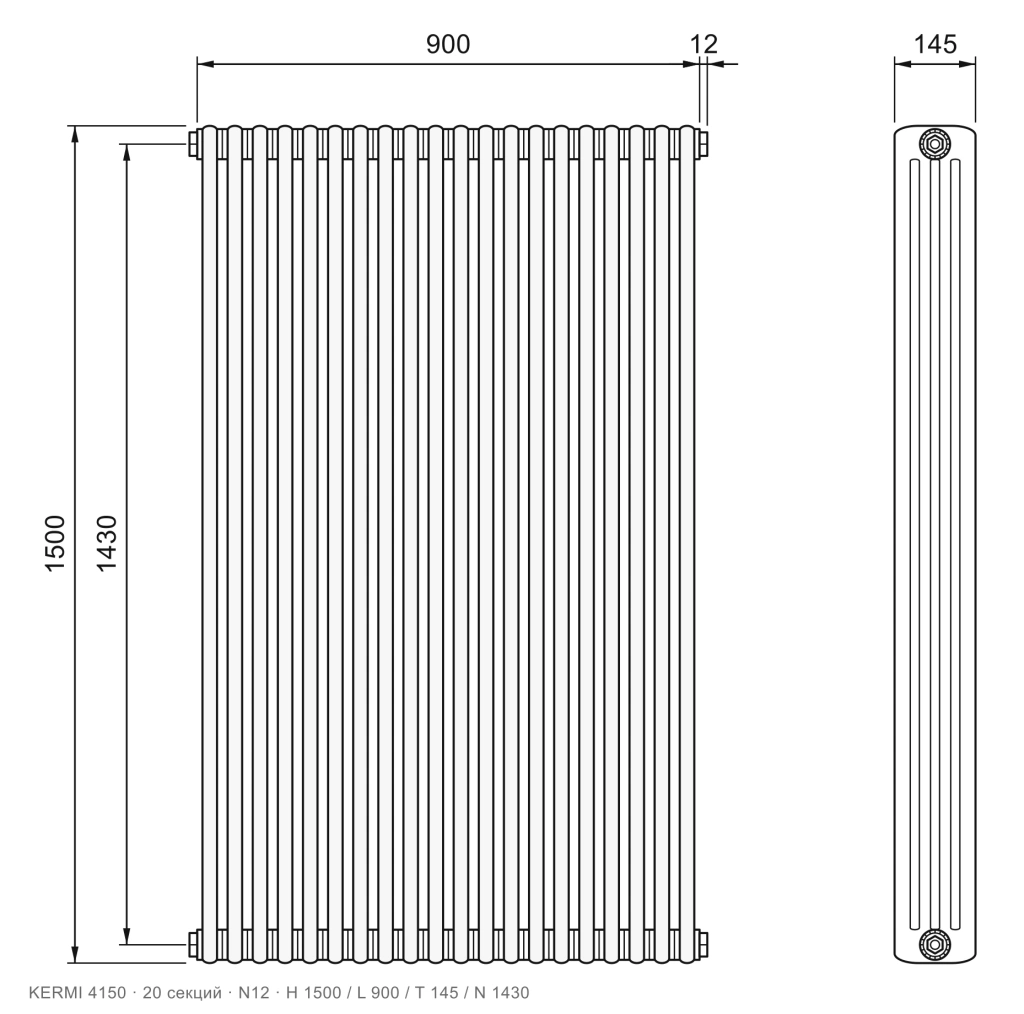

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 20 секций, подключение N12, размеры 1500×900×145 мм
    20 секций L 900мм

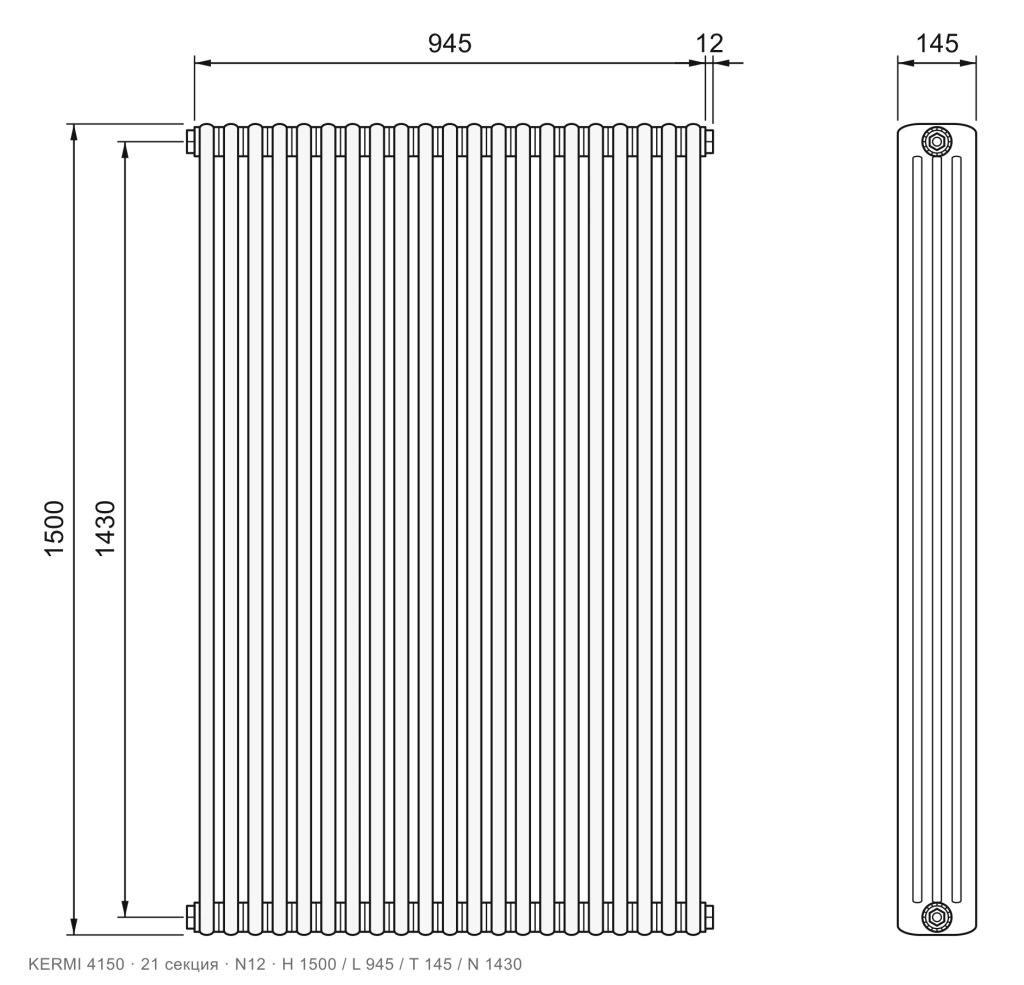

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 21 секция, подключение N12, размеры 1500×945×145 мм
    21 секция L 945мм

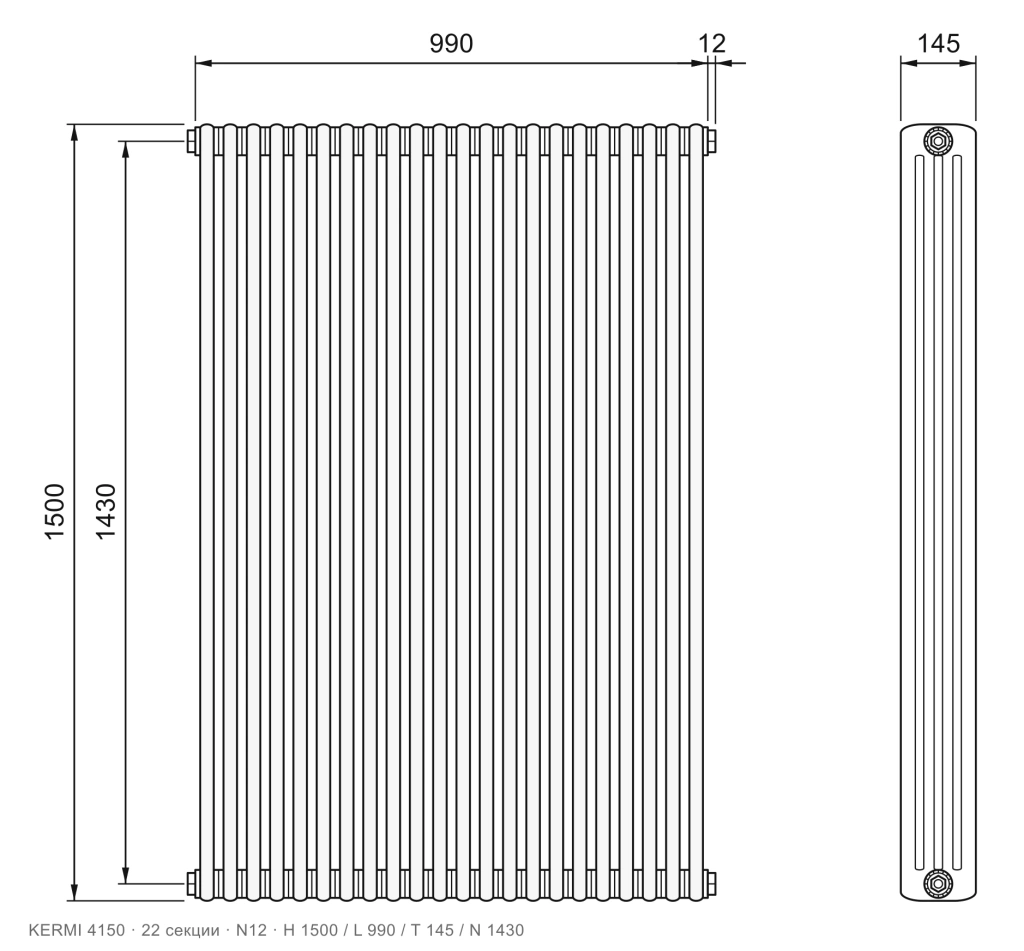

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 22 секции, подключение N12, размеры 1500×990×145 мм
    22 секции L 990мм

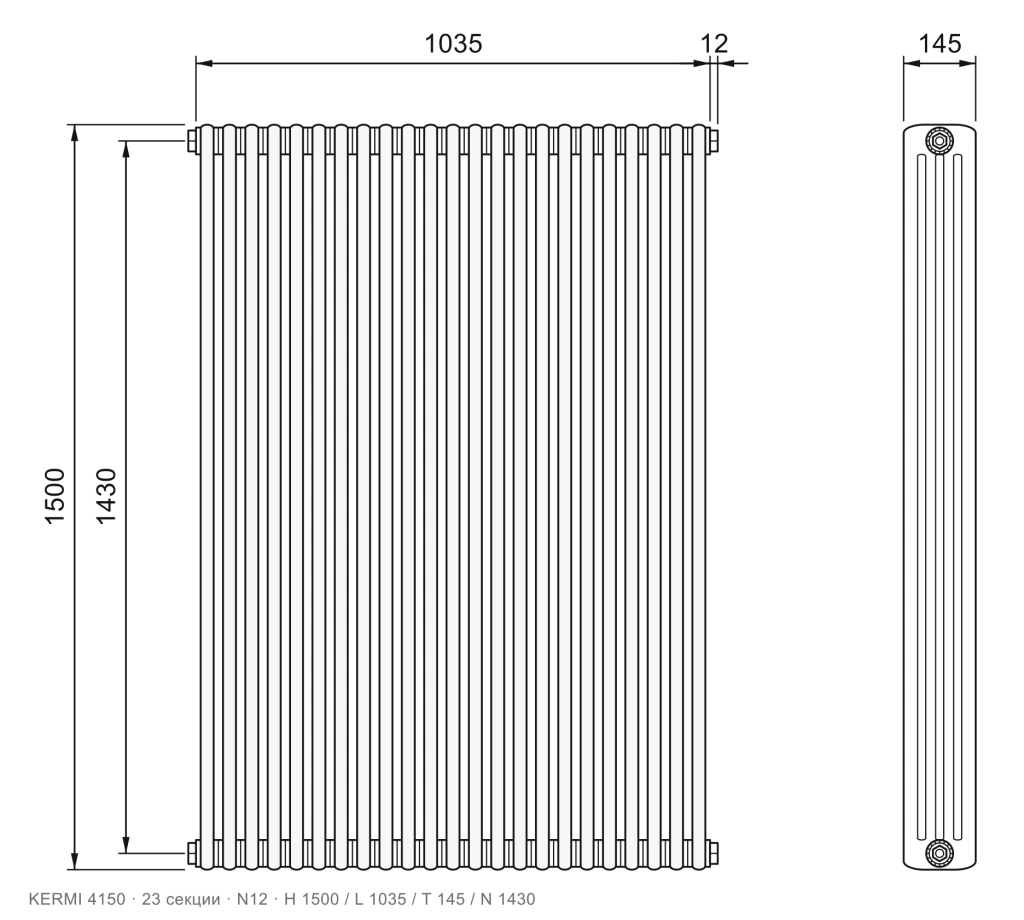

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 23 секции, подключение N12, размеры 1500×1035×145 мм
    23 секции L 1035мм

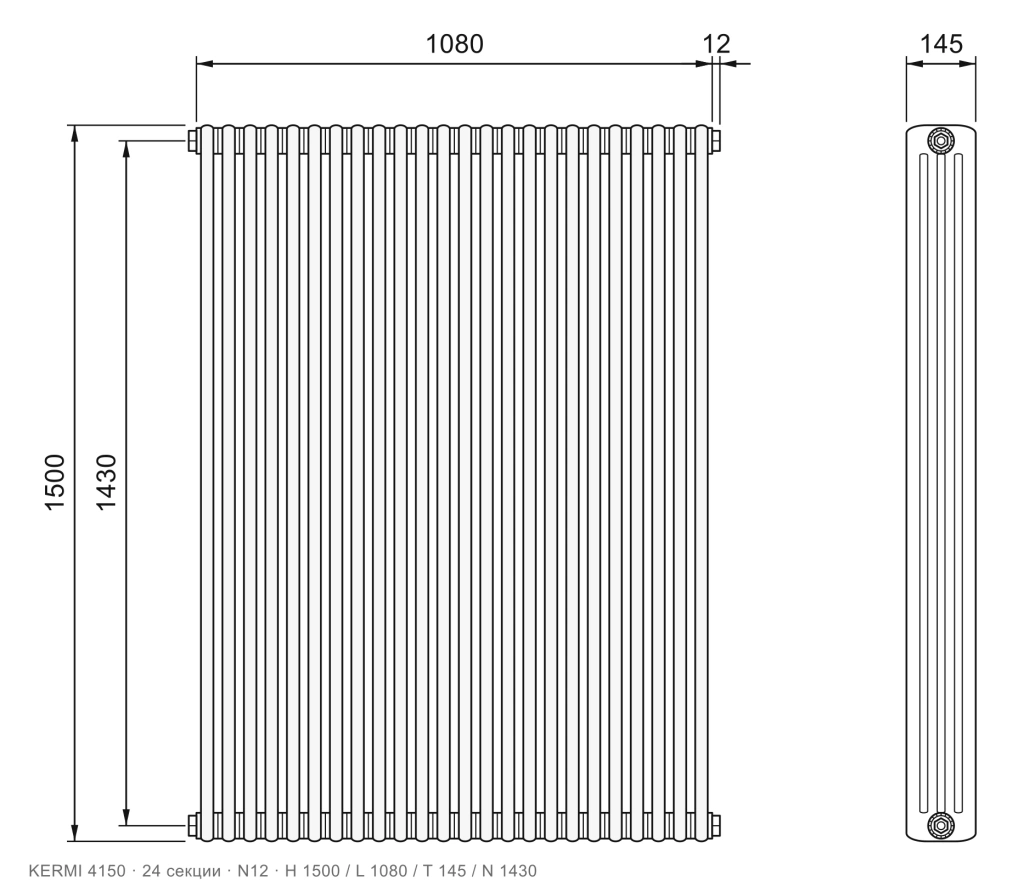

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 24 секции, подключение N12, размеры 1500×1080×145 мм
    24 секции L 1080мм

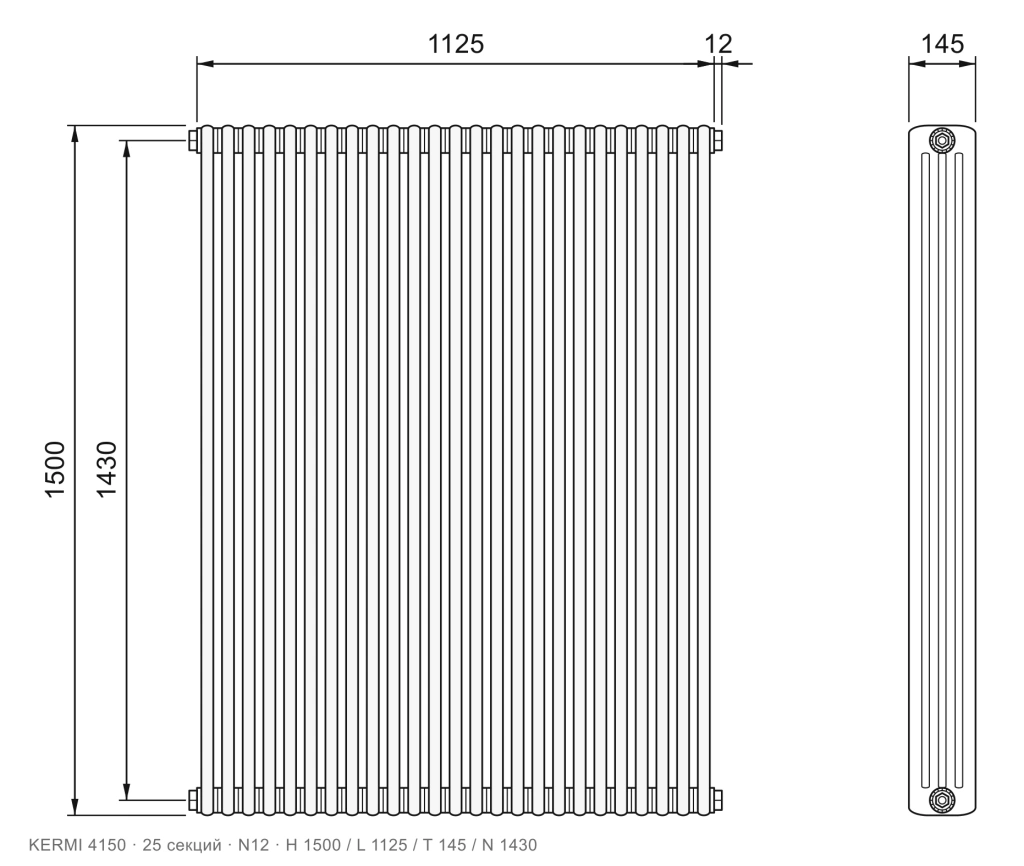

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 25 секций, подключение N12, размеры 1500×1125×145 мм
    25 секций L 1125мм

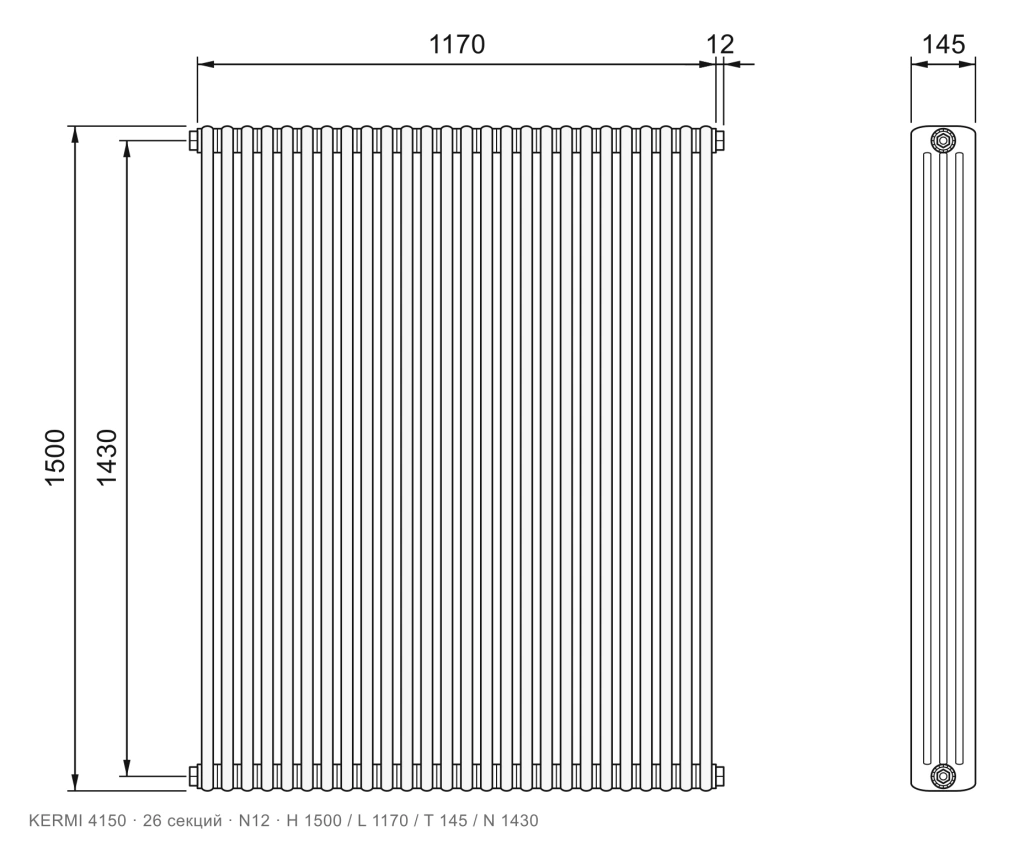

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 26 секций, подключение N12, размеры 1500×1170×145 мм
    26 секций L 1170мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 27 секций, подключение N12, размеры 1500×1215×145 мм
    27 секций L 1215мм

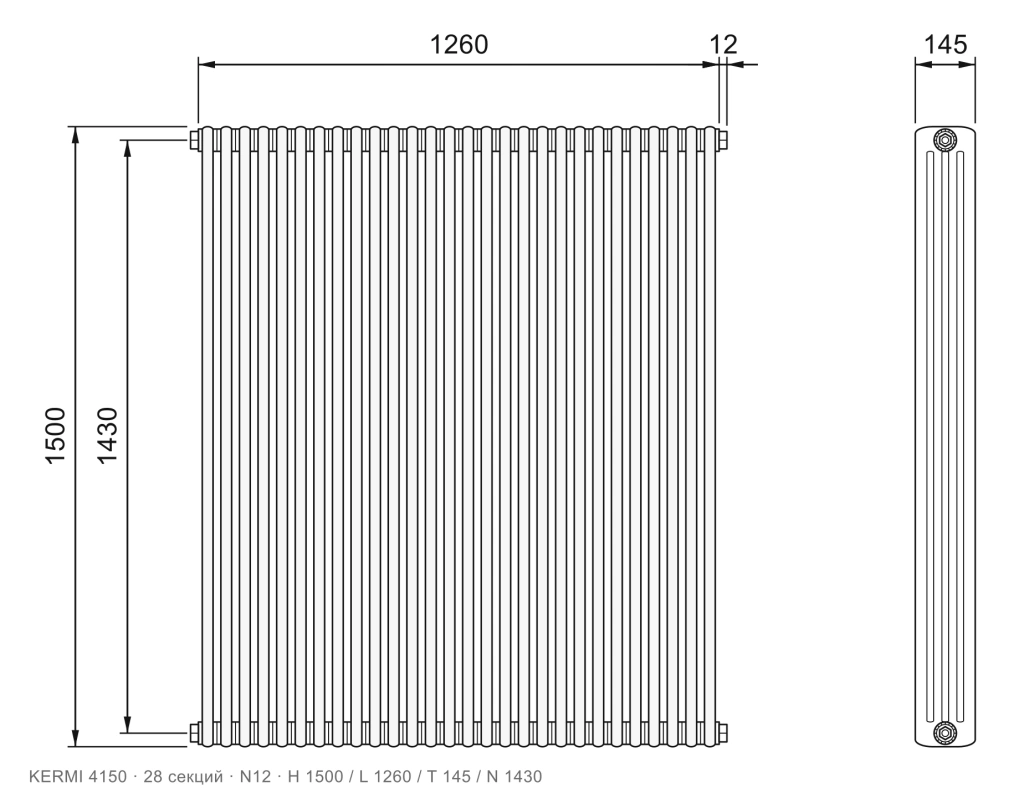

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 28 секций, подключение N12, размеры 1500×1260×145 мм
    28 секций L 1260мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 29 секций, подключение N12, размеры 1500×1305×145 мм
    29 секций L 1305мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 30 секций, подключение N12, размеры 1500×1350×145 мм
    30 секций L 1350мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 31 секция, подключение N12, размеры 1500×1395×145 мм
    31 секция L 1395мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 32 секции, подключение N12, размеры 1500×1440×145 мм
    32 секции L 1440мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 33 секции, подключение N12, размеры 1500×1485×145 мм
    33 секции L 1485мм

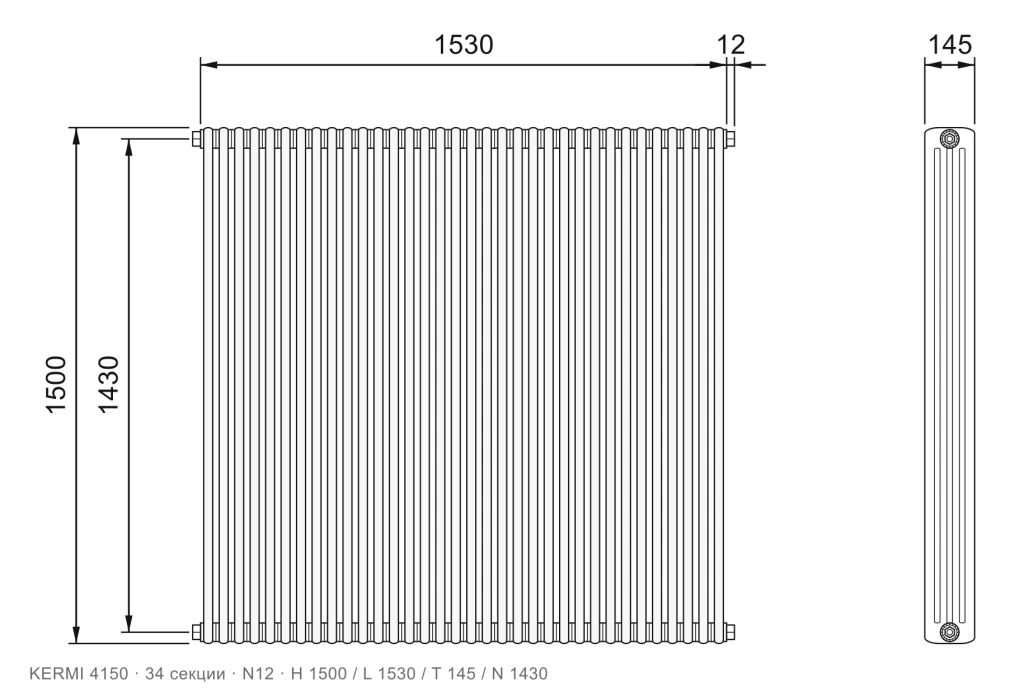

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 34 секции, подключение N12, размеры 1500×1530×145 мм
    34 секции L 1530мм

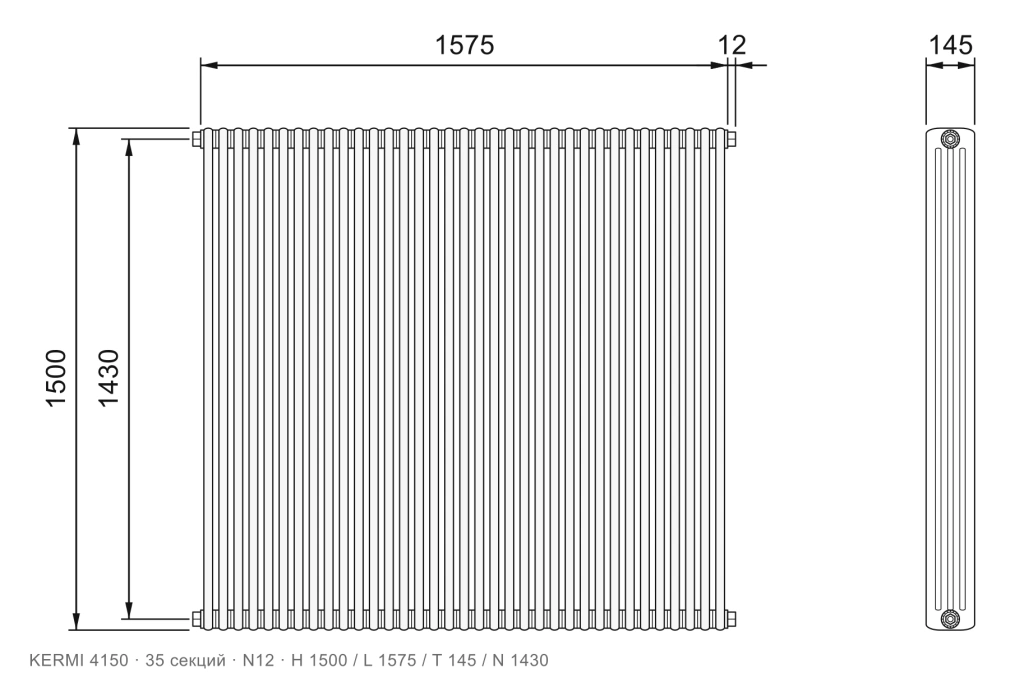

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 35 секций, подключение N12, размеры 1500×1575×145 мм
    35 секций L 1575мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 36 секций, подключение N12, размеры 1500×1620×145 мм
    36 секций L 1620мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 37 секций, подключение N12, размеры 1500×1665×145 мм
    37 секций L 1665мм

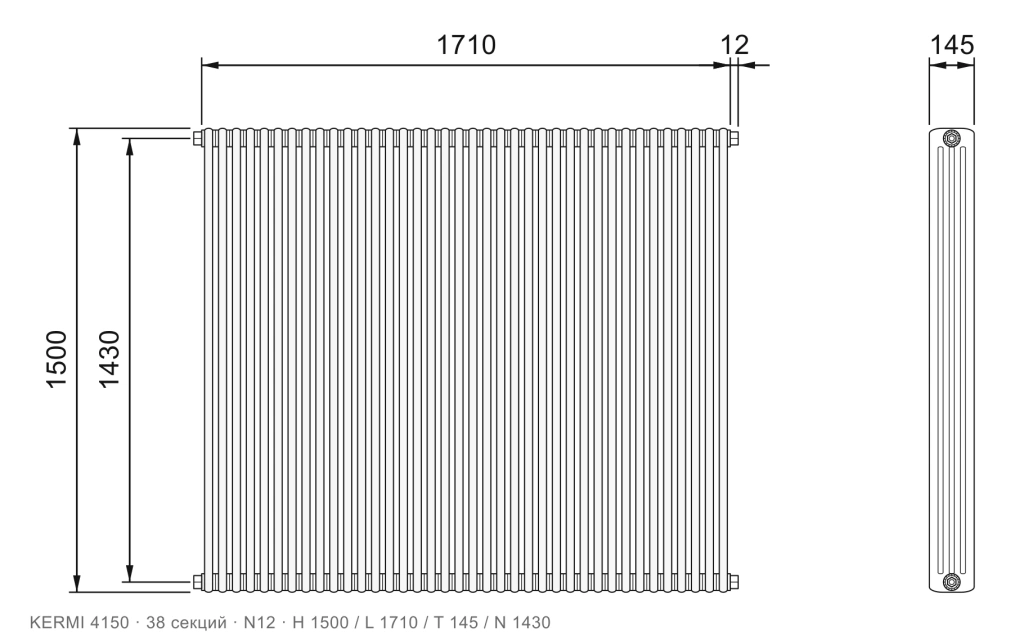

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 38 секций, подключение N12, размеры 1500×1710×145 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 39 секций, подключение N12, размеры 1500×1755×145 мм
    39 секций L 1755мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 40 секций, подключение N12, размеры 1500×1800×145 мм
    40 секций L 1800мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 41 секция, подключение N12, размеры 1500×1845×145 мм
    41 секция L 1845мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 42 секции, подключение N12, размеры 1500×1890×145 мм
    42 секции L 1890мм

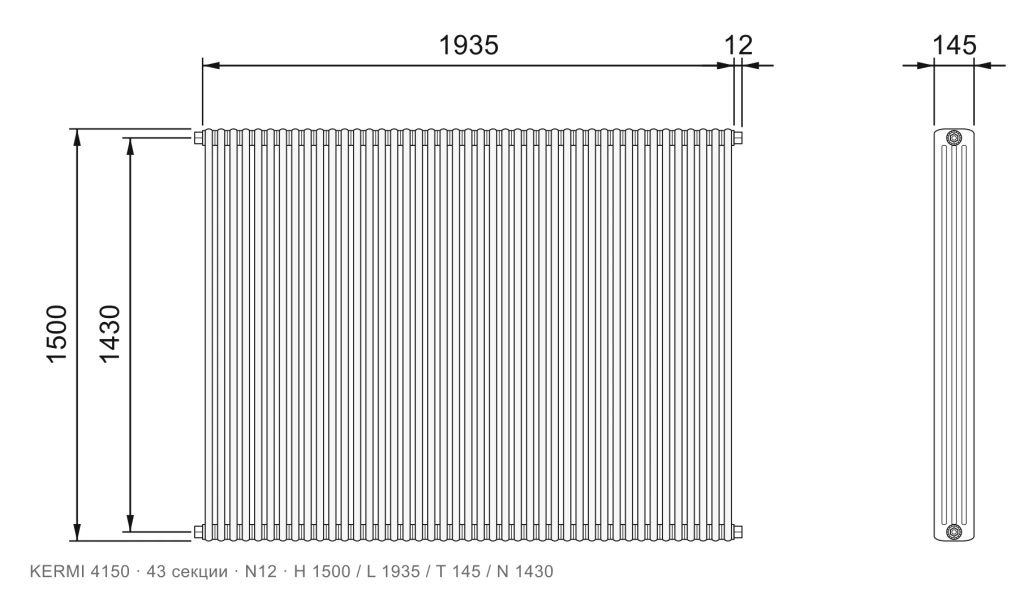

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 43 секции, подключение N12, размеры 1500×1935×145 мм
    43 секции L 1935мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 44 секции, подключение N12, размеры 1500×1980×145 мм
    44 секции L 1980мм

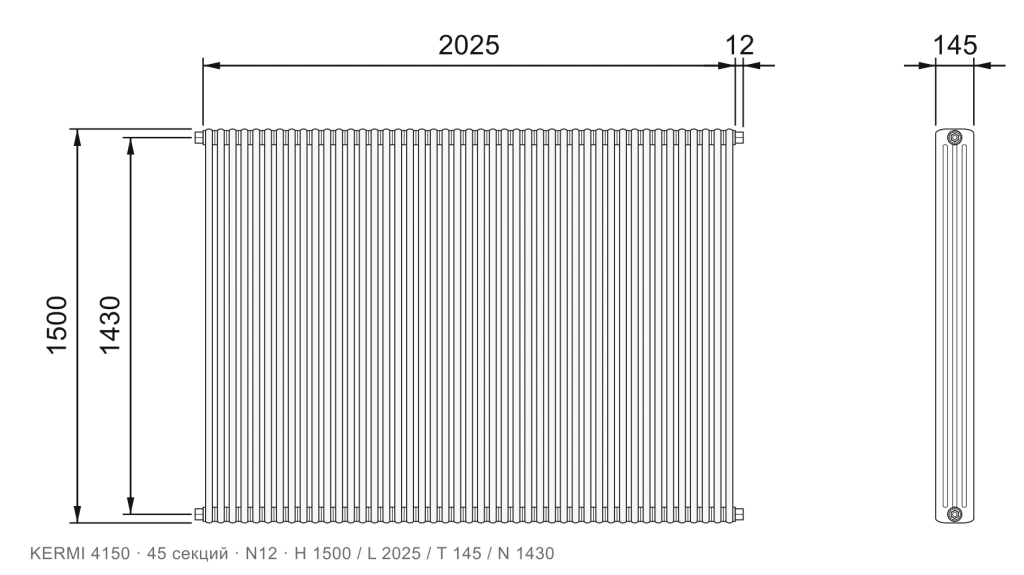

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 45 секций, подключение N12, размеры 1500×2025×145 мм
    45 секций L 2025мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 46 секций, подключение N12, размеры 1500×2070×145 мм
    46 секций L 2070мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 47 секций, подключение N12, размеры 1500×2115×145 мм
    47 секций L 2115мм

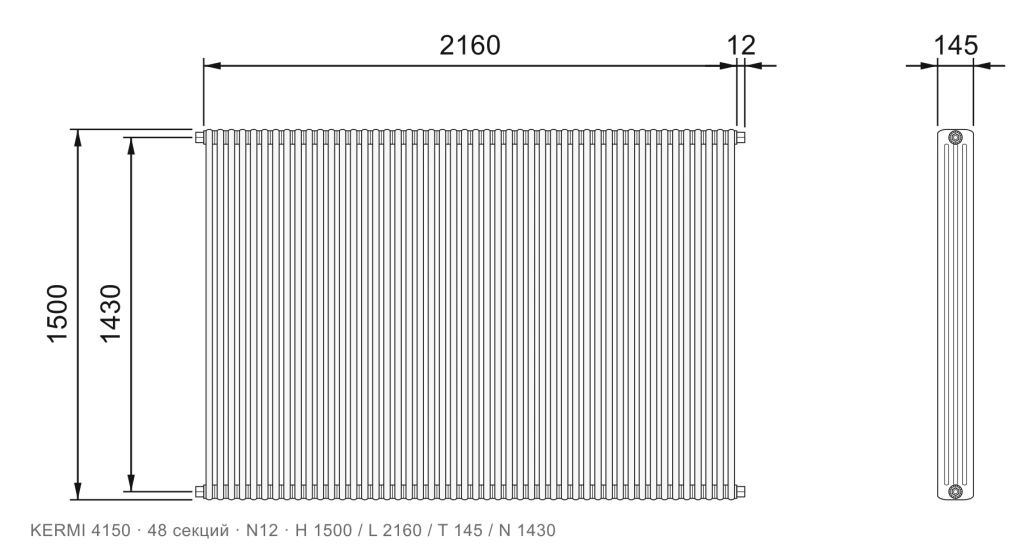

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 48 секций, подключение N12, размеры 1500×2160×145 мм
    48 секций L 2160мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 49 секций, подключение N12, размеры 1500×2205×145 мм
    49 секций L 2205мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 50 секций, подключение N12, размеры 1500×2250×145 мм
    50 секций L 2250мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 51 секция, подключение N12, размеры 1500×2295×145 мм
    51 секция L 2295мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 52 секции, подключение N12, размеры 1500×2340×145 мм
    52 секции L 2340мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 53 секции, подключение N12, размеры 1500×2385×145 мм
    53 секции L 2385мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 54 секции, подключение N12, размеры 1500×2430×145 мм
    54 секции L 2430мм

Нижнее подключение №69 ТВВ 51

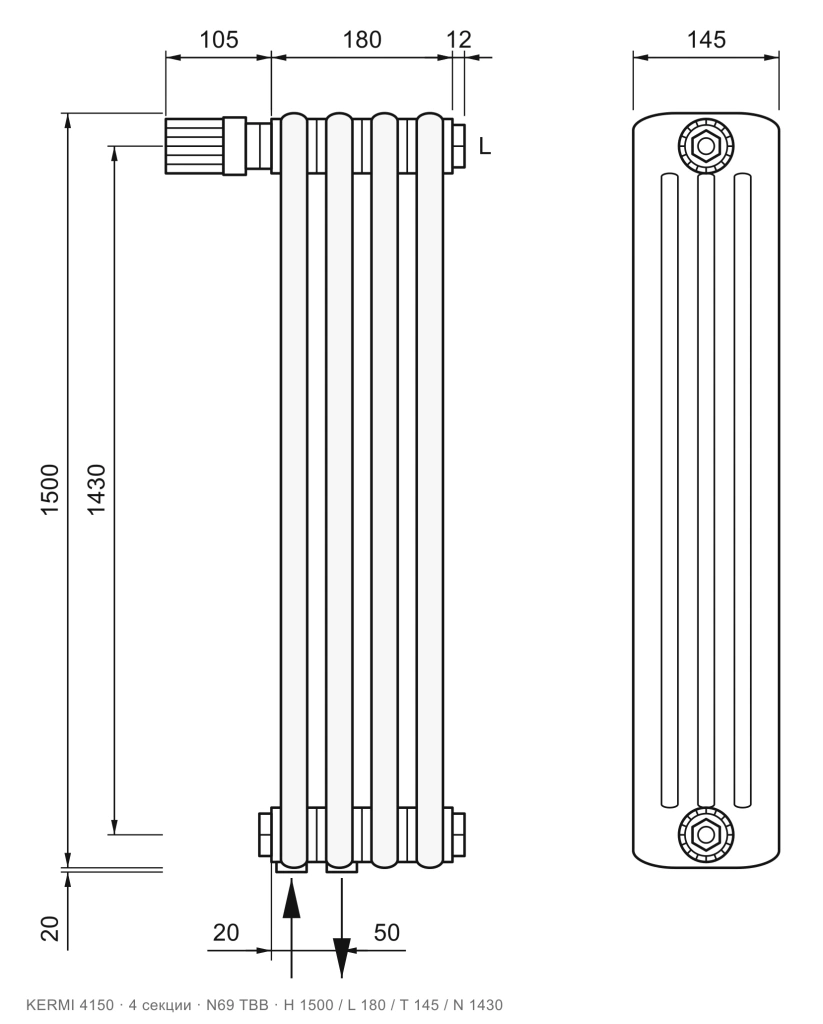

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 4 секции, подключение N69 ТВВ, размеры 1500×180×145 мм
    4 секции L 180мм

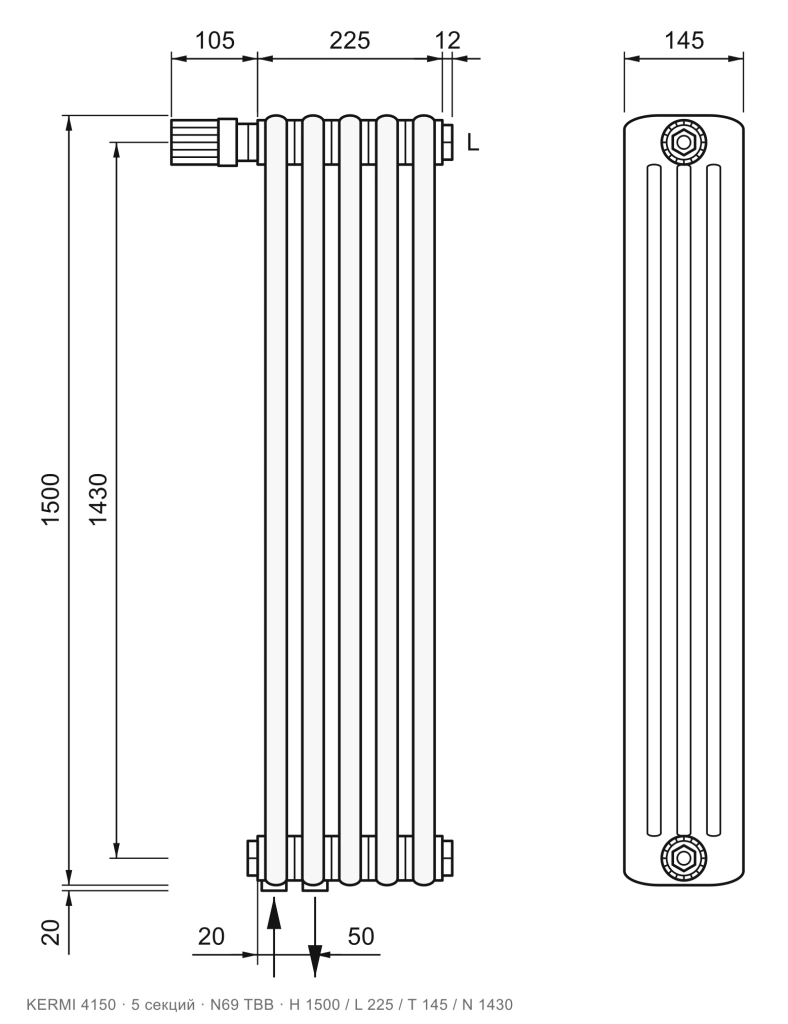

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 5 секций, подключение N69 ТВВ, размеры 1500×225×145 мм
    5 секций L 225мм

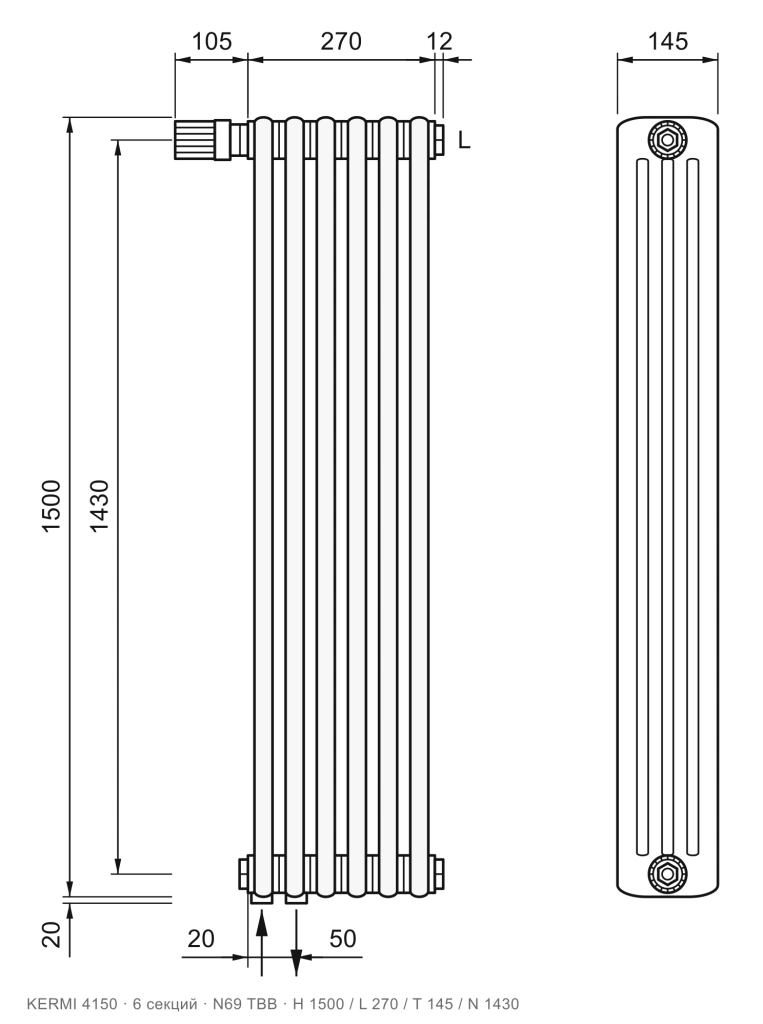

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 6 секций, подключение N69 ТВВ, размеры 1500×270×145 мм
    6 секций L 270мм

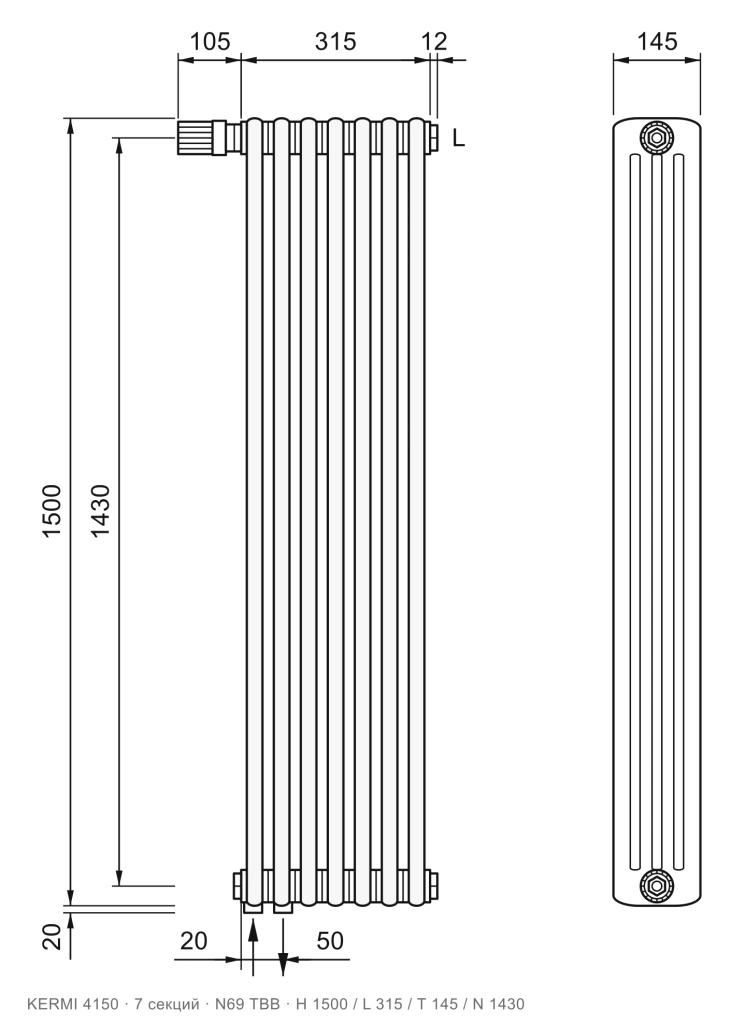

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 7 секций, подключение N69 ТВВ, размеры 1500×315×145 мм
    7 секций L 315мм

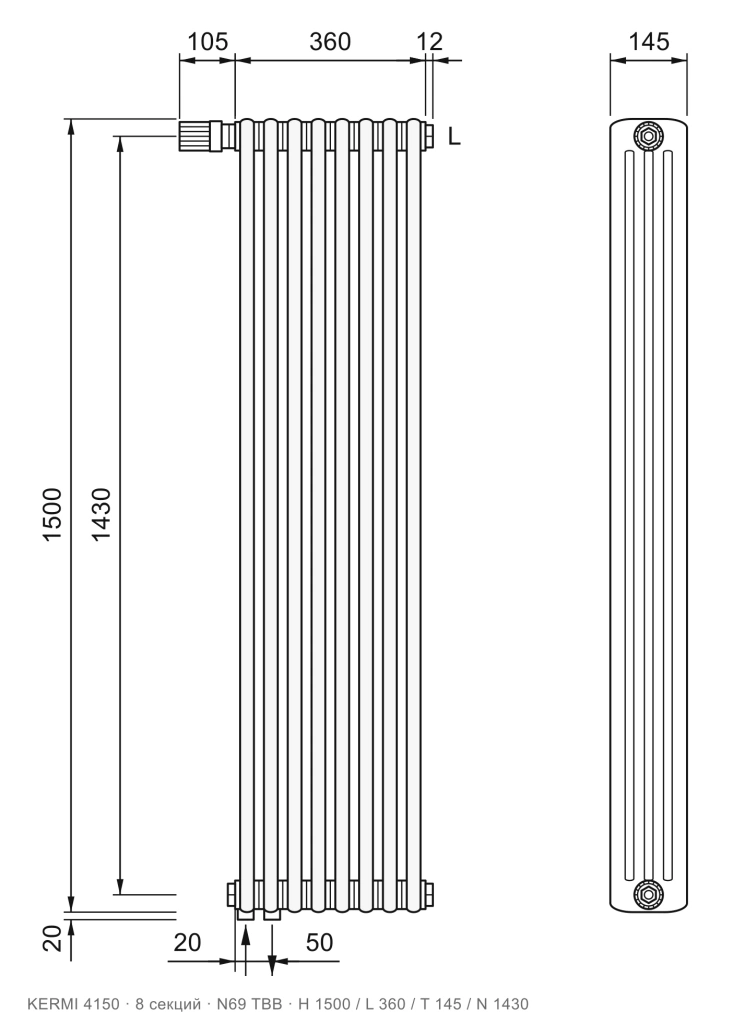

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 8 секций, подключение N69 ТВВ, размеры 1500×360×145 мм
    8 секций L 360мм

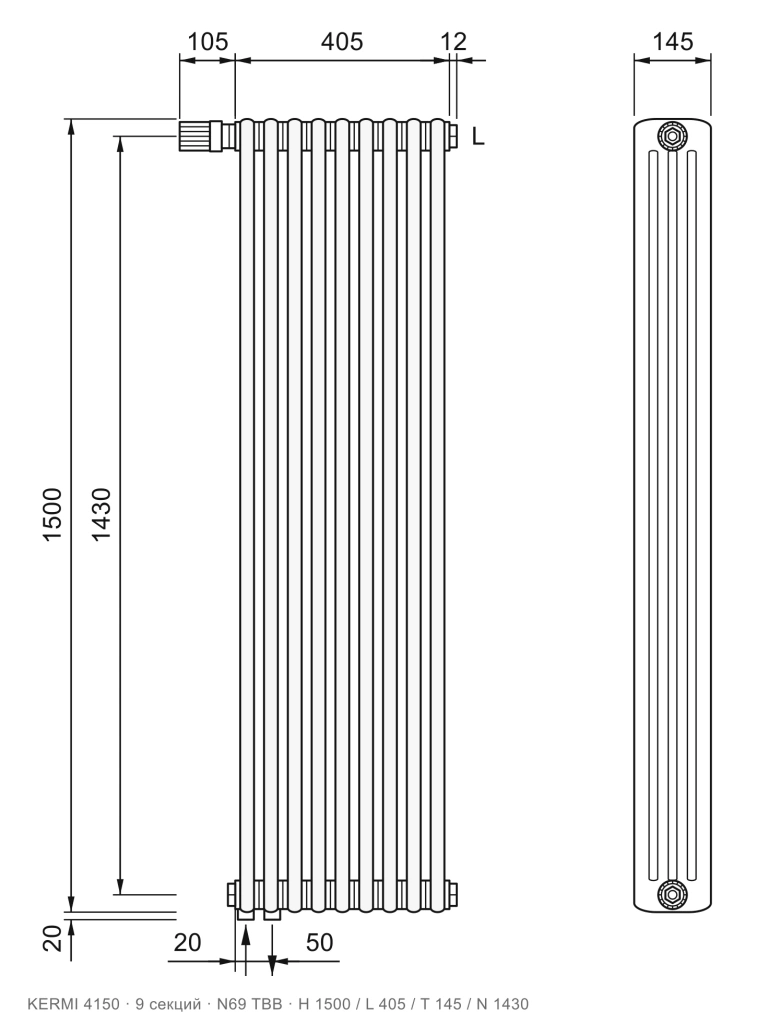

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 9 секций, подключение N69 ТВВ, размеры 1500×405×145 мм
    9 секций L 405мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 10 секций, подключение N69 ТВВ, размеры 1500×450×145 мм
    10 секций L 450мм

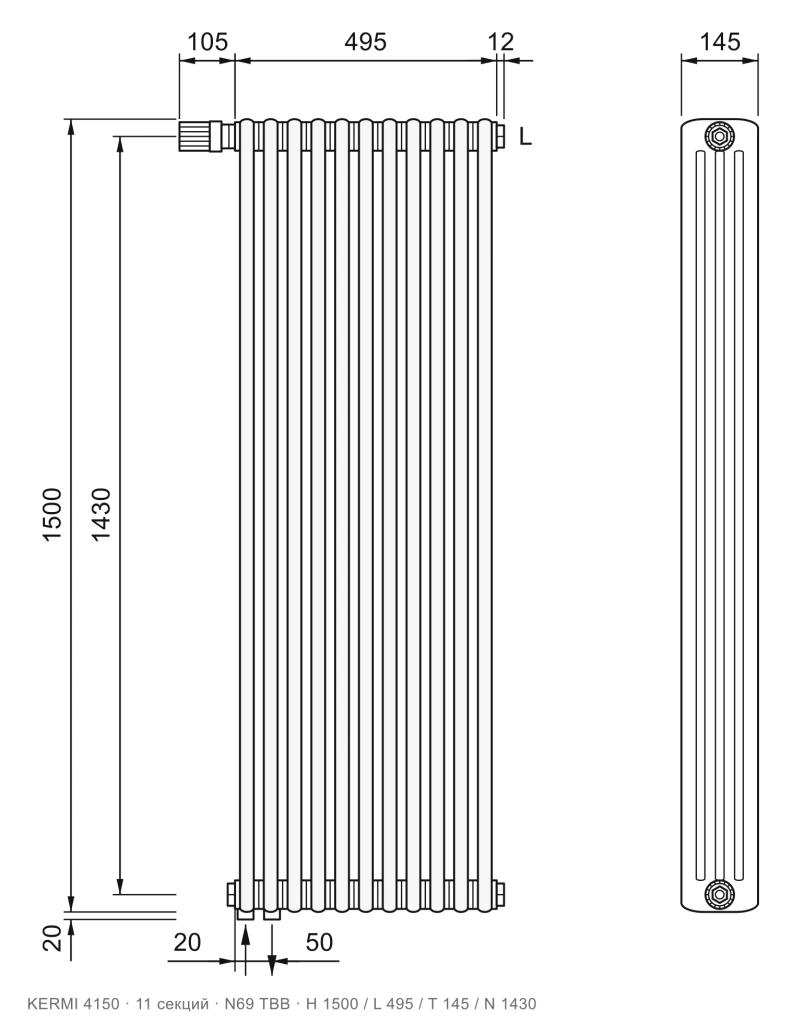

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 11 секций, подключение N69 ТВВ, размеры 1500×495×145 мм
    11 секций L 495мм

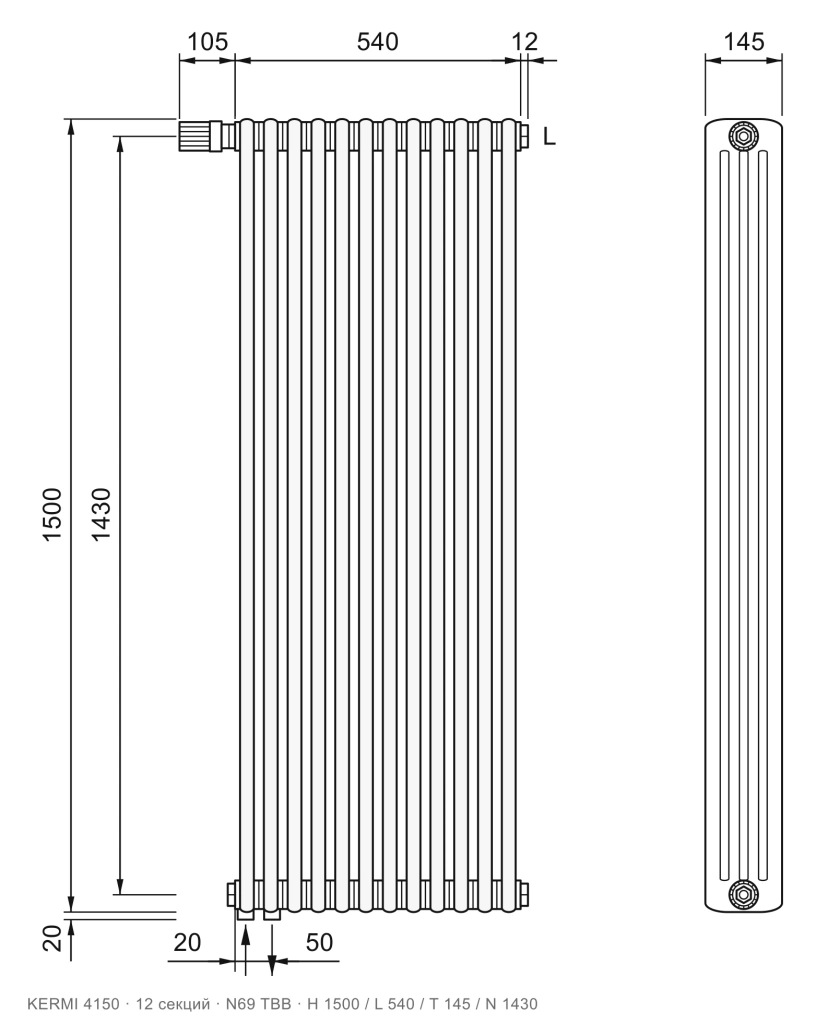

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 12 секций, подключение N69 ТВВ, размеры 1500×540×145 мм
    12 секций L 540мм

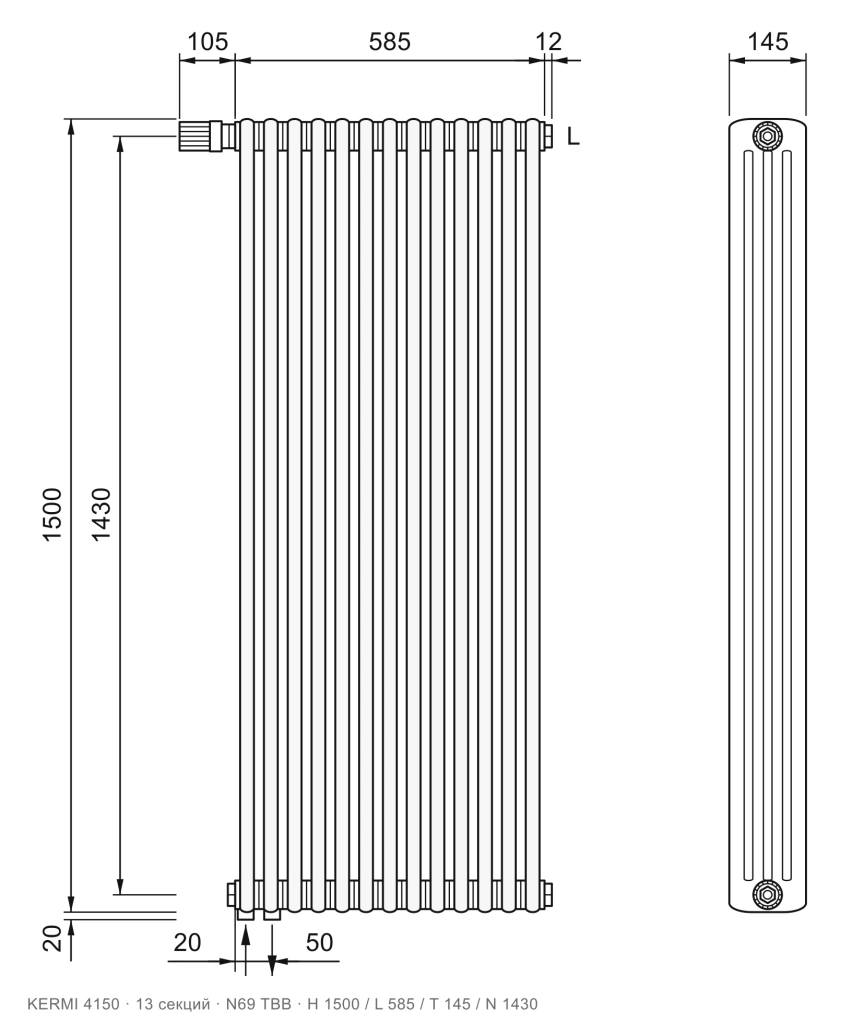

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 13 секций, подключение N69 ТВВ, размеры 1500×585×145 мм
    13 секций L 585мм

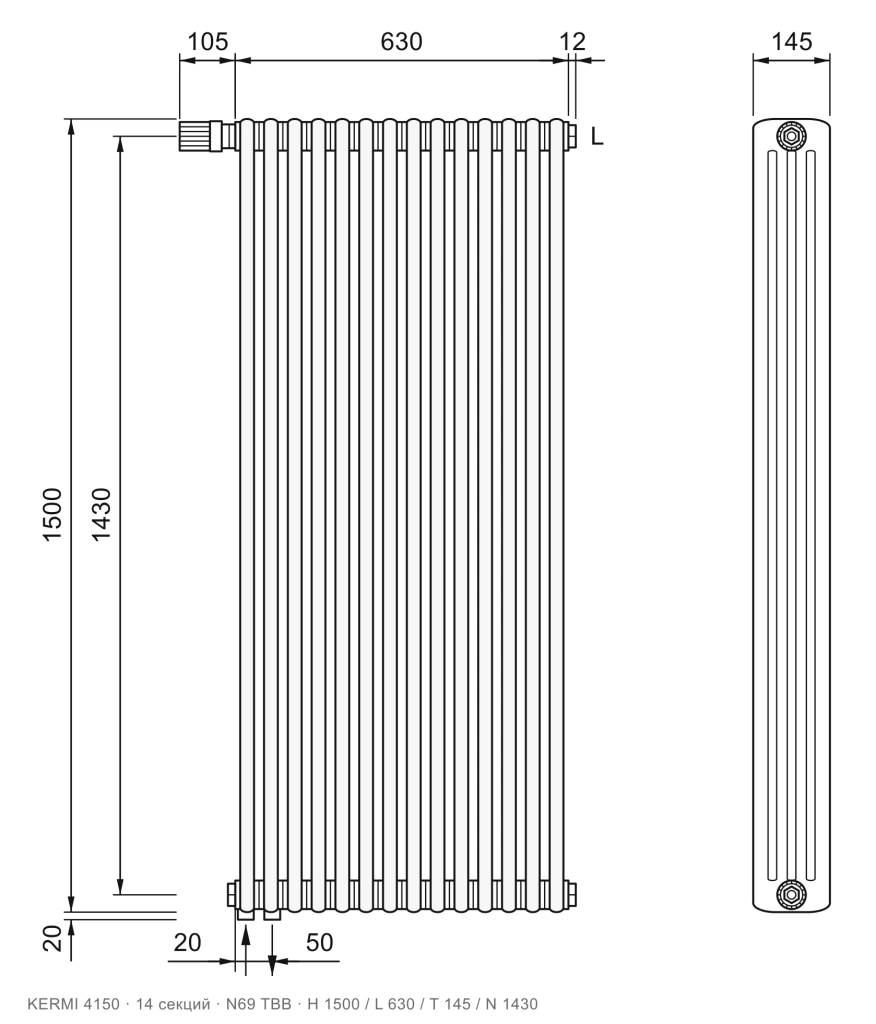

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 14 секций, подключение N69 ТВВ, размеры 1500×630×145 мм
    14 секций L 630мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 15 секций, подключение N69 ТВВ, размеры 1500×675×145 мм
    15 секций L 675мм

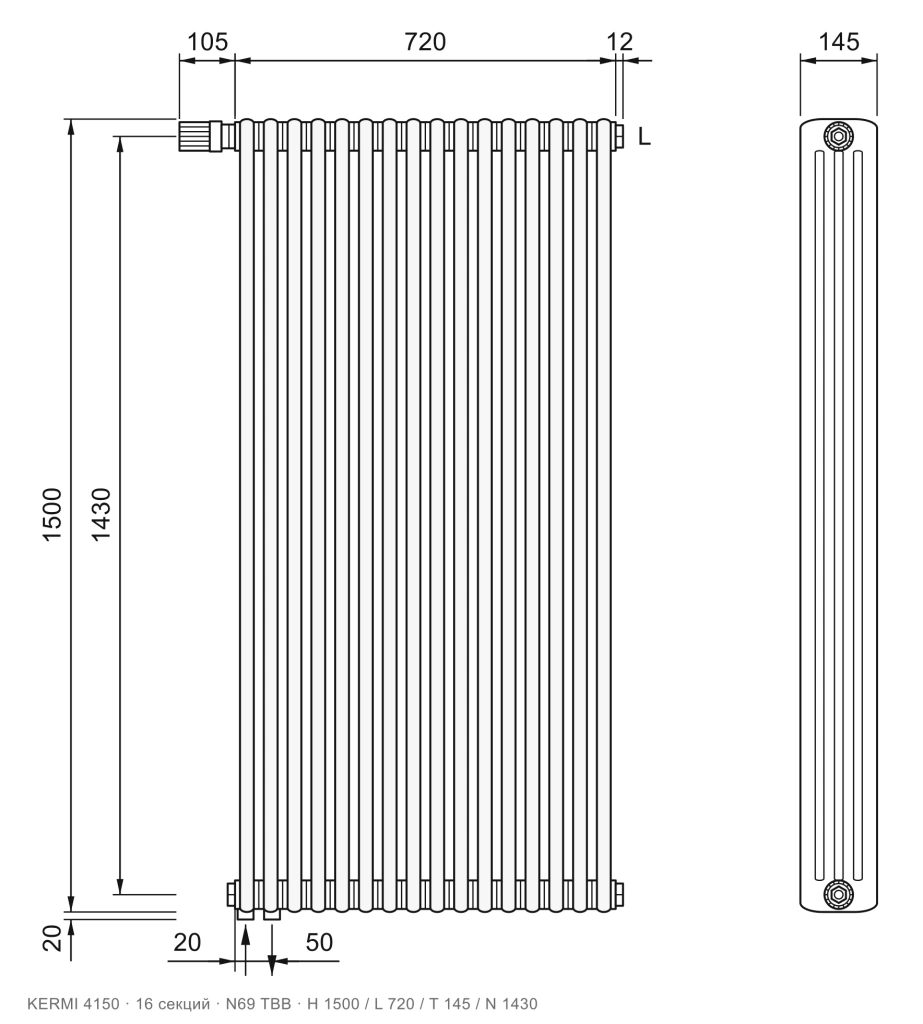

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 16 секций, подключение N69 ТВВ, размеры 1500×720×145 мм
    16 секций L 720мм

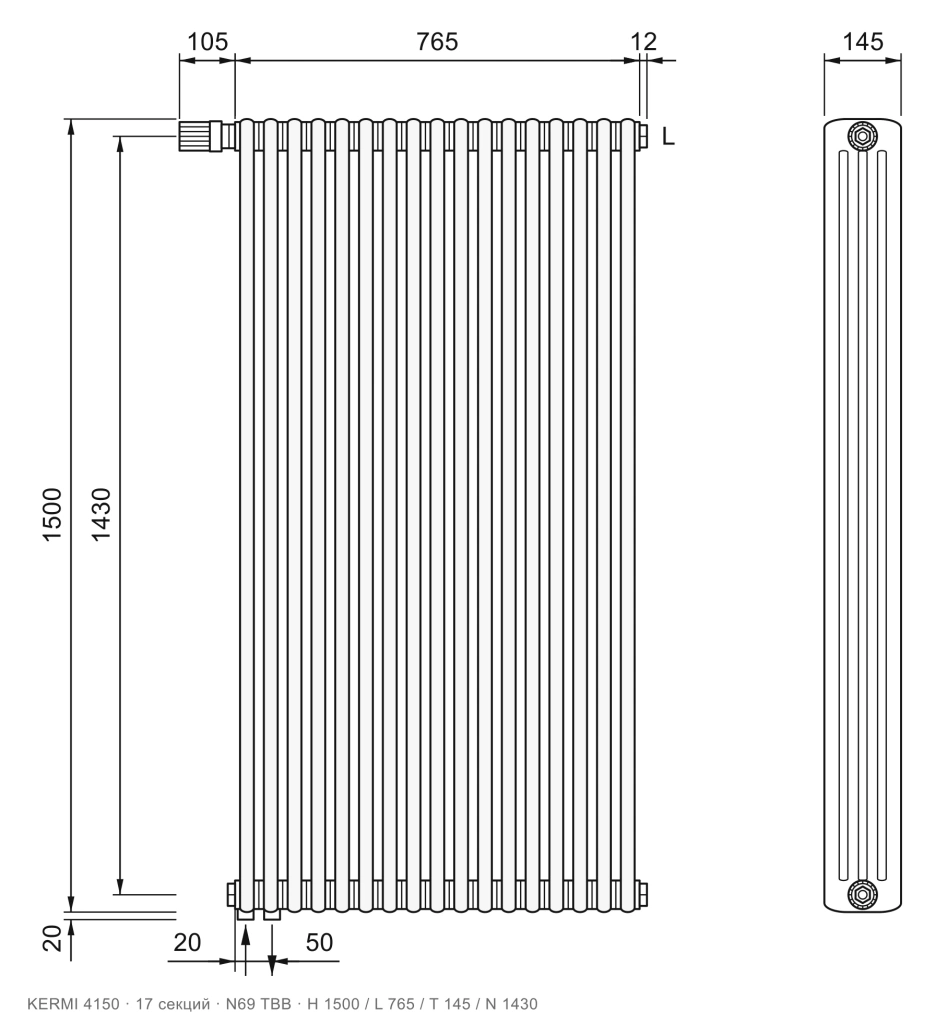

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 17 секций, подключение N69 ТВВ, размеры 1500×765×145 мм
    17 секций L 765мм

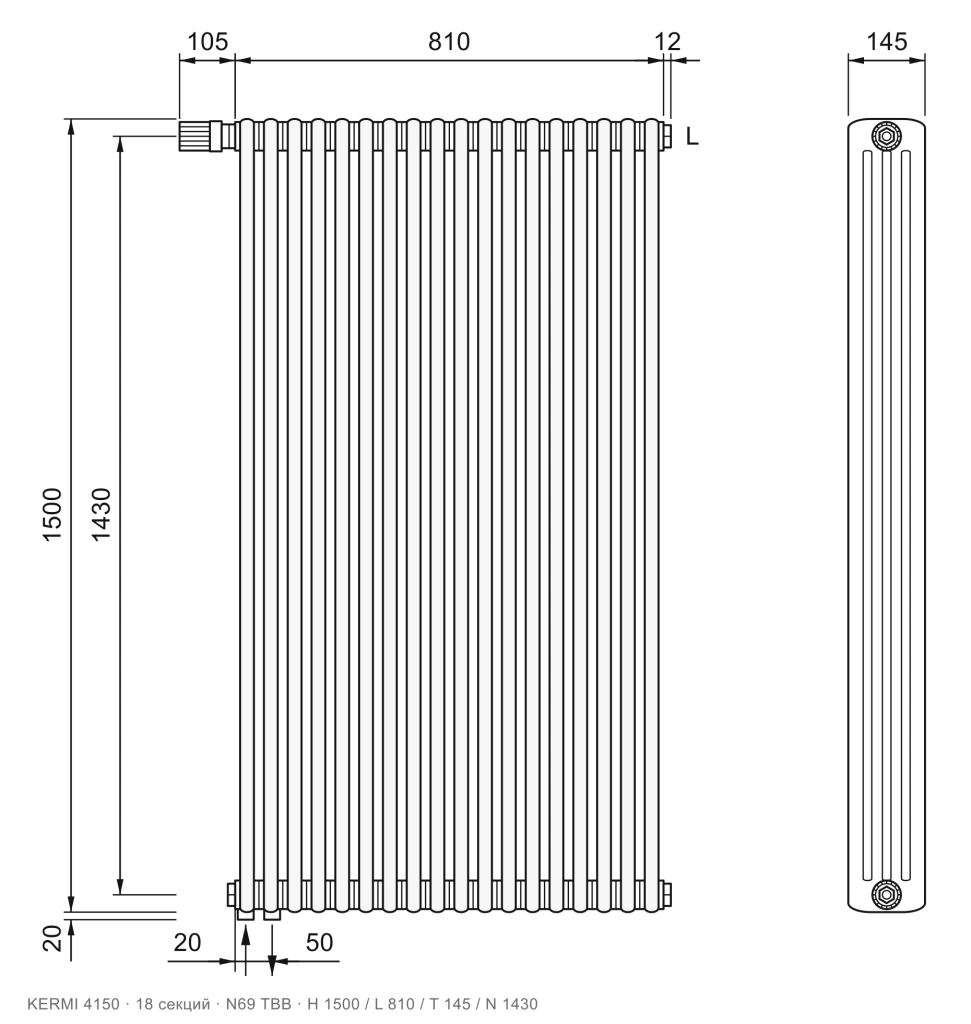

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 18 секций, подключение N69 ТВВ, размеры 1500×810×145 мм
    18 секций L 810мм

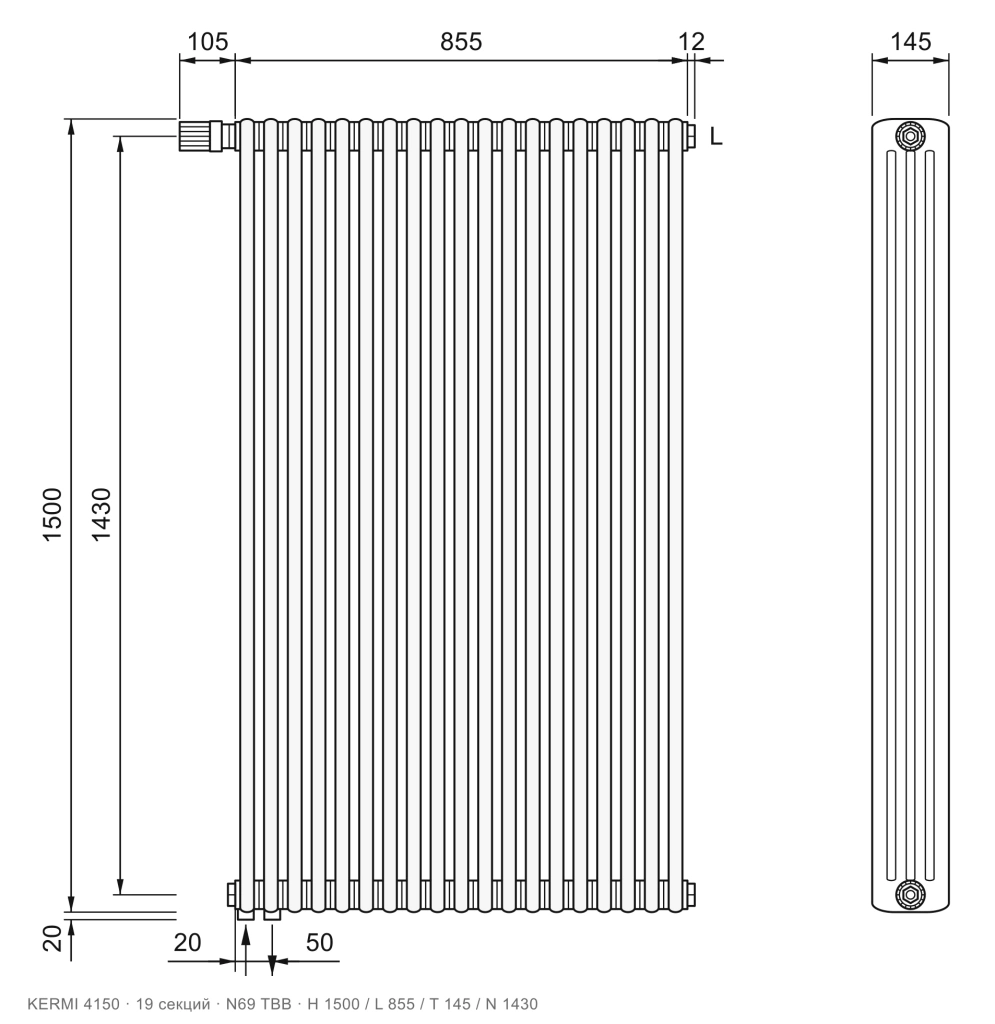

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 19 секций, подключение N69 ТВВ, размеры 1500×855×145 мм
    19 секций L 855мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 20 секций, подключение N69 ТВВ, размеры 1500×900×145 мм
    20 секций L 900мм

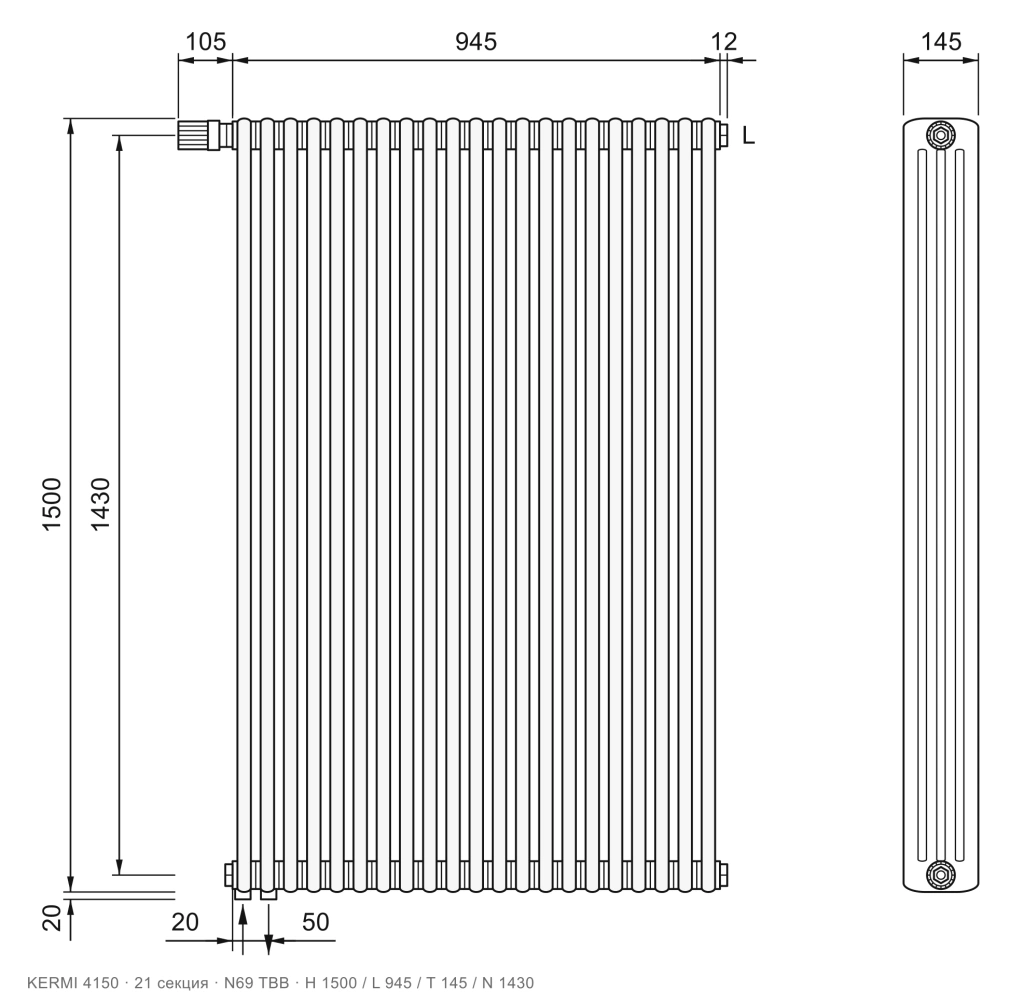

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 21 секция, подключение N69 ТВВ, размеры 1500×945×145 мм
    21 секция L 945мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 22 секции, подключение N69 ТВВ, размеры 1500×990×145 мм
    22 секции L 990мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 23 секции, подключение N69 ТВВ, размеры 1500×1035×145 мм
    23 секции L 1035мм

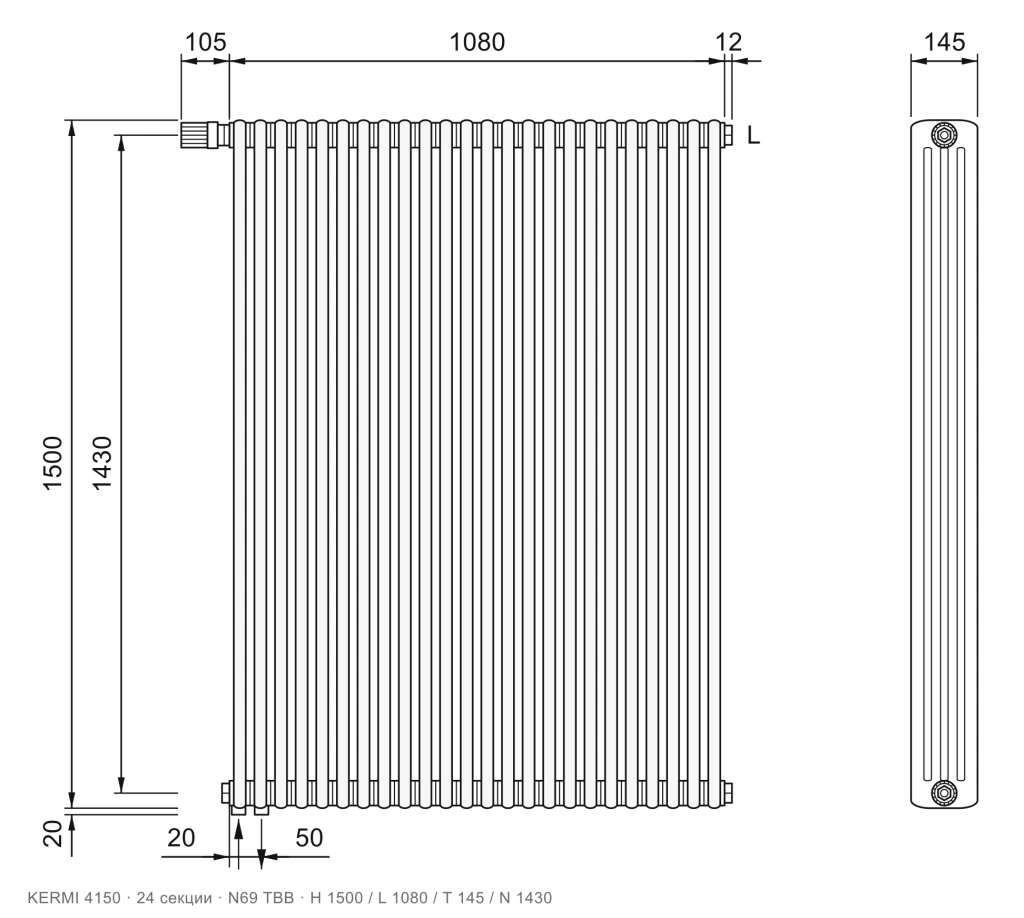

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 24 секции, подключение N69 ТВВ, размеры 1500×1080×145 мм
    24 секции L 1080мм

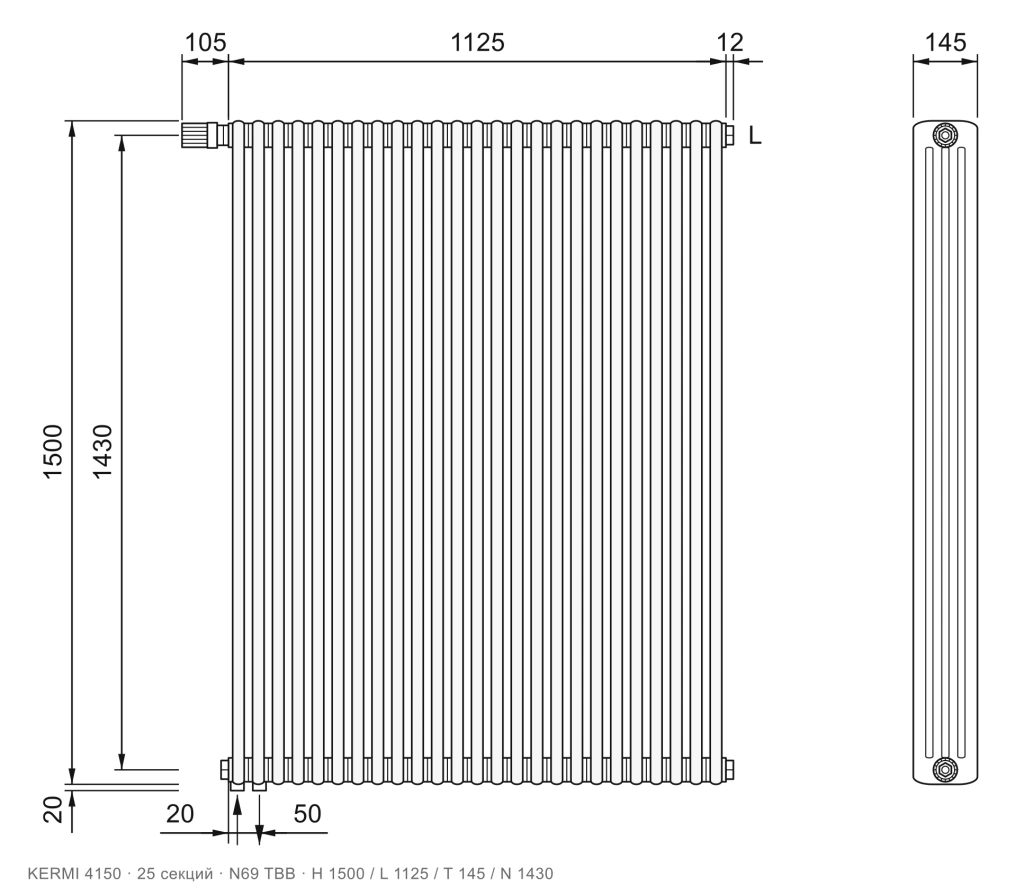

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 25 секций, подключение N69 ТВВ, размеры 1500×1125×145 мм
    25 секций L 1125мм

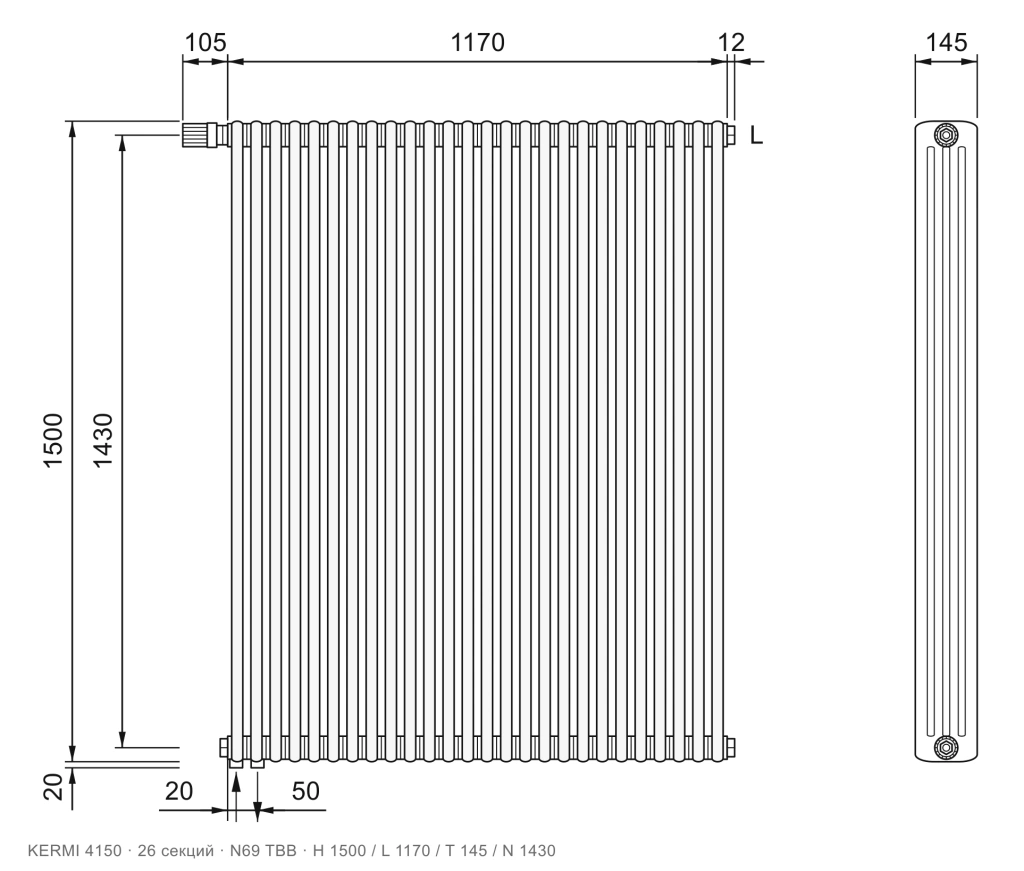

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 26 секций, подключение N69 ТВВ, размеры 1500×1170×145 мм
    26 секций L 1170мм

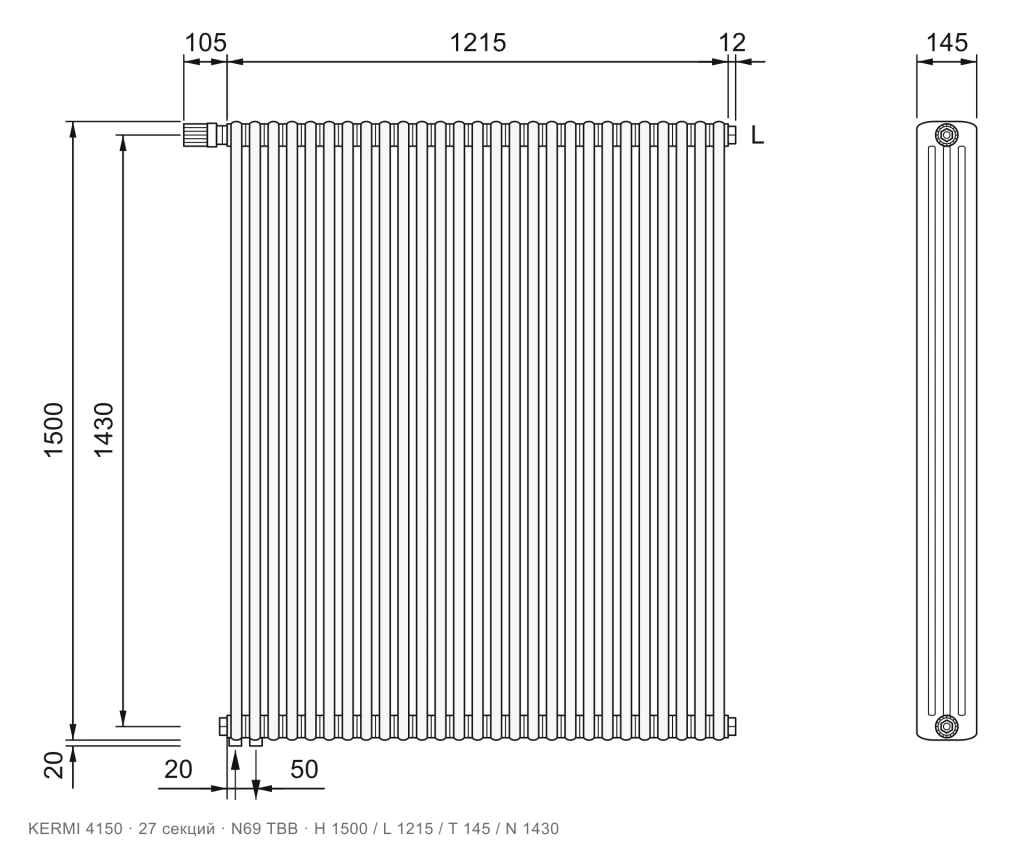

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 27 секций, подключение N69 ТВВ, размеры 1500×1215×145 мм
    27 секций L 1215мм

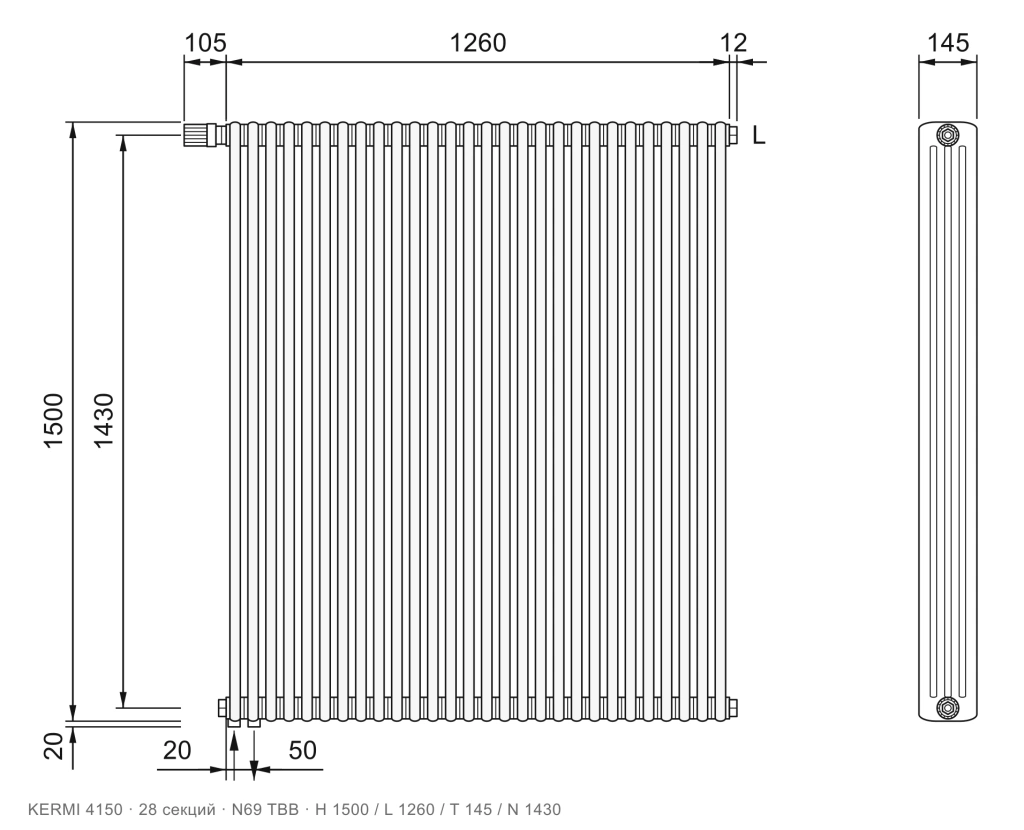

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 28 секций, подключение N69 ТВВ, размеры 1500×1260×145 мм
    28 секций L 1260мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 29 секций, подключение N69 ТВВ, размеры 1500×1305×145 мм
    29 секций L 1305мм

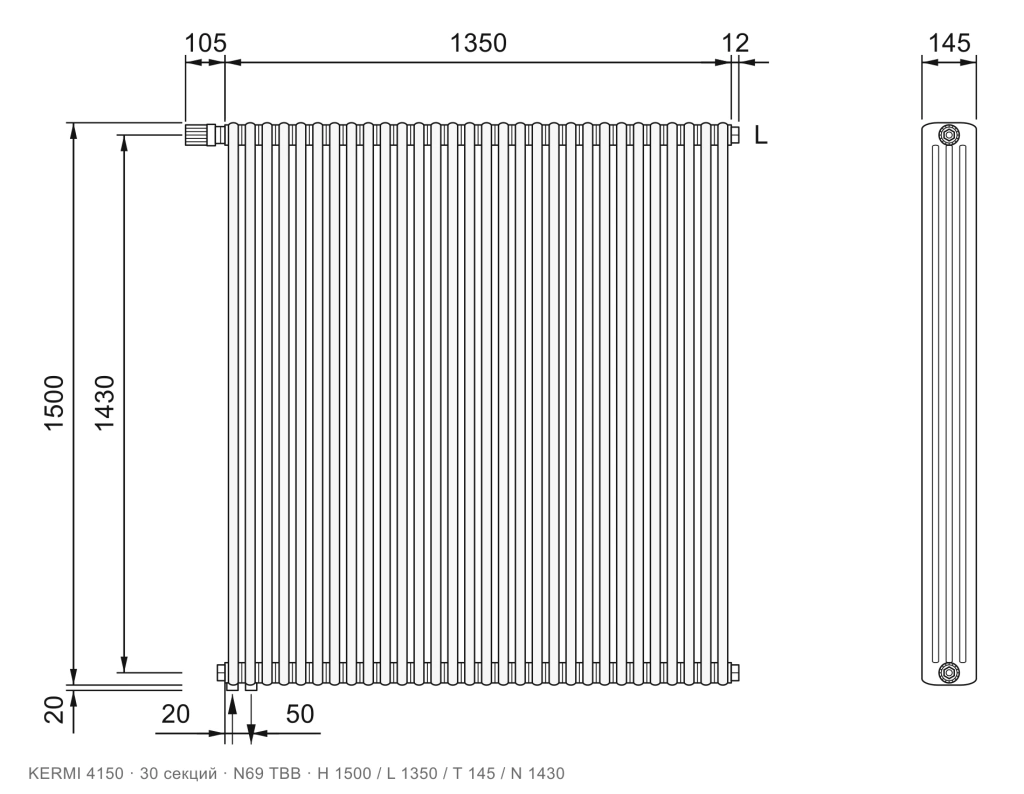

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 30 секций, подключение N69 ТВВ, размеры 1500×1350×145 мм
    30 секций L 1350мм

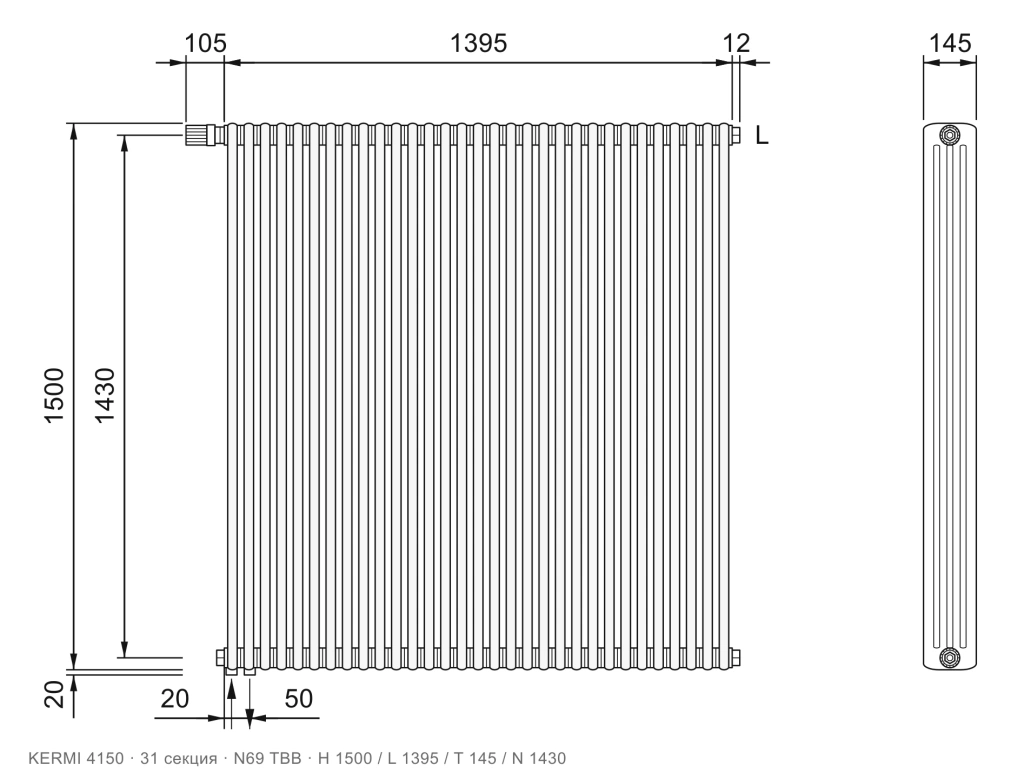

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 31 секция, подключение N69 ТВВ, размеры 1500×1395×145 мм
    31 секция L 1395мм

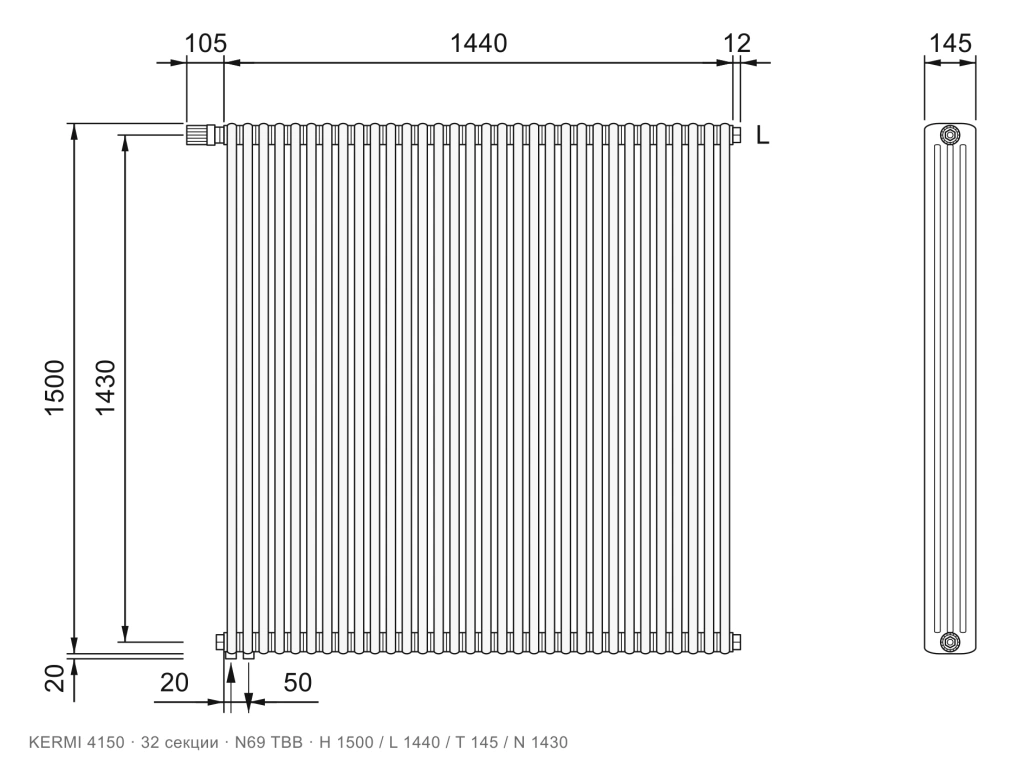

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 32 секции, подключение N69 ТВВ, размеры 1500×1440×145 мм
    32 секции L 1440мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 33 секции, подключение N69 ТВВ, размеры 1500×1485×145 мм
    33 секции L 1485мм

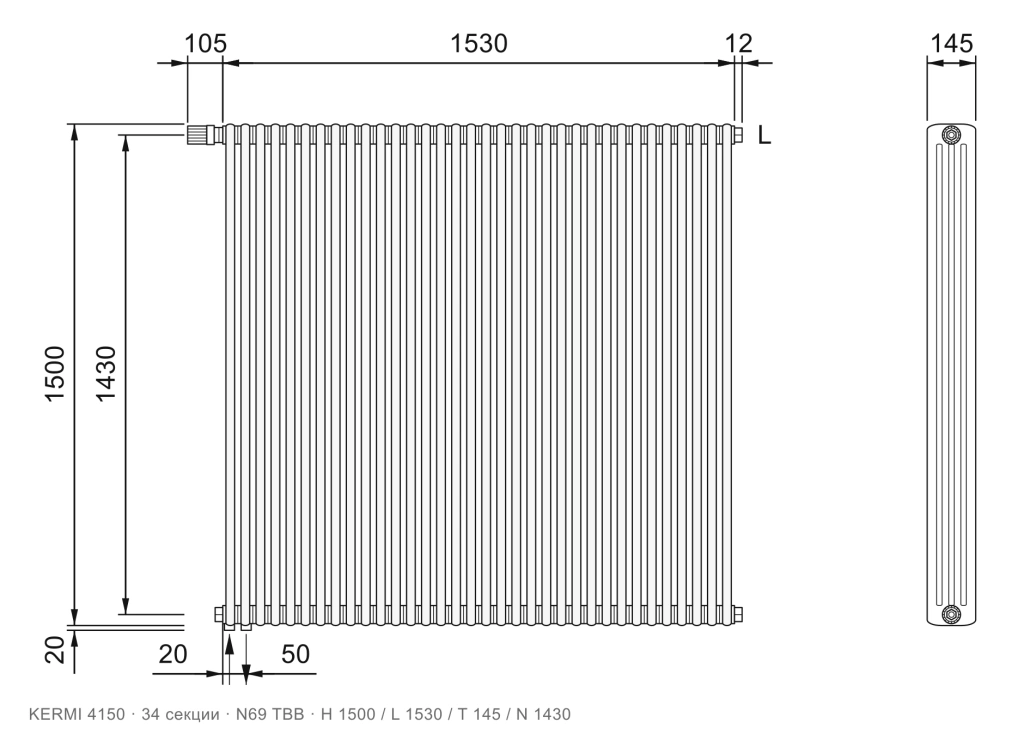

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 34 секции, подключение N69 ТВВ, размеры 1500×1530×145 мм
    34 секции L 1530мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 35 секций, подключение N69 ТВВ, размеры 1500×1575×145 мм
    35 секций L 1575мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 36 секций, подключение N69 ТВВ, размеры 1500×1620×145 мм
    36 секций L 1620мм

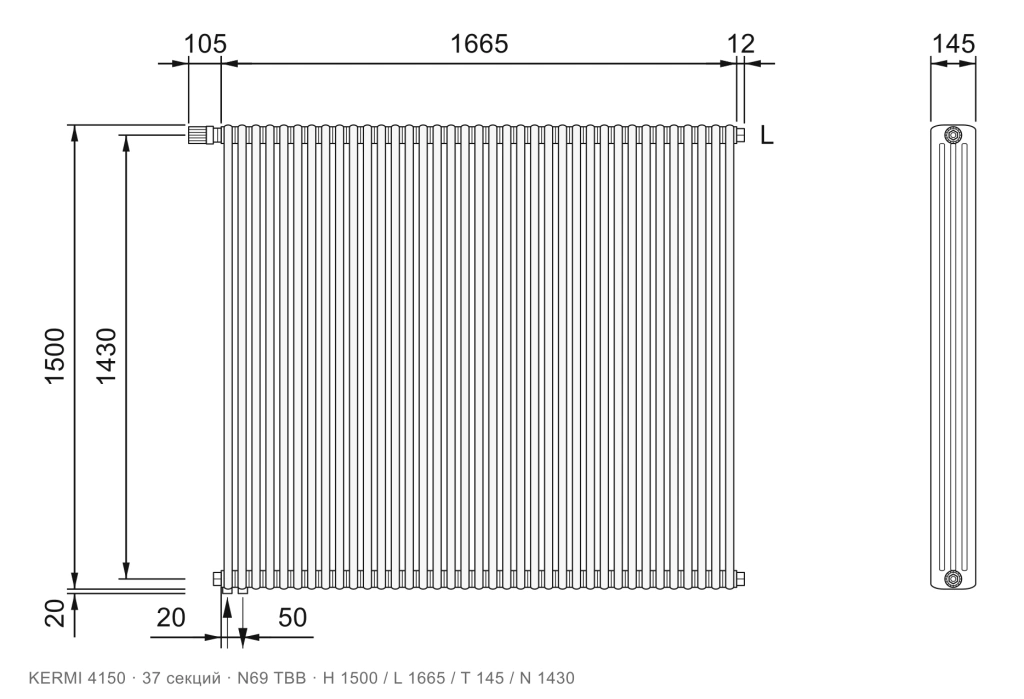

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 37 секций, подключение N69 ТВВ, размеры 1500×1665×145 мм
    37 секций L 1665мм

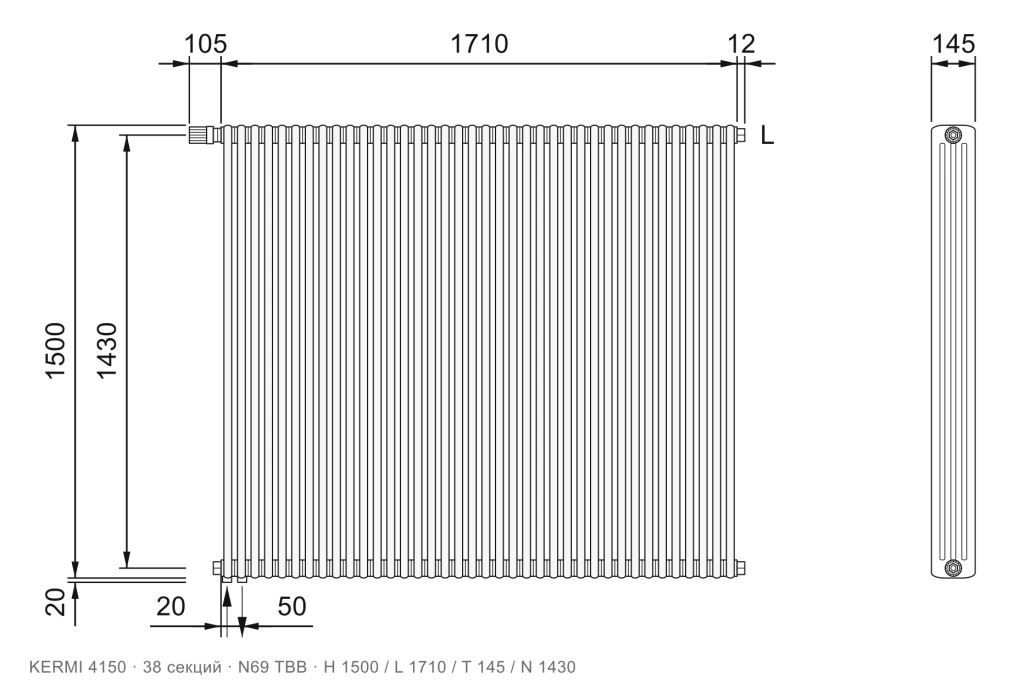

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 38 секций, подключение N69 ТВВ, размеры 1500×1710×145 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 39 секций, подключение N69 ТВВ, размеры 1500×1755×145 мм
    39 секций L 1755мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 40 секций, подключение N69 ТВВ, размеры 1500×1800×145 мм
    40 секций L 1800мм

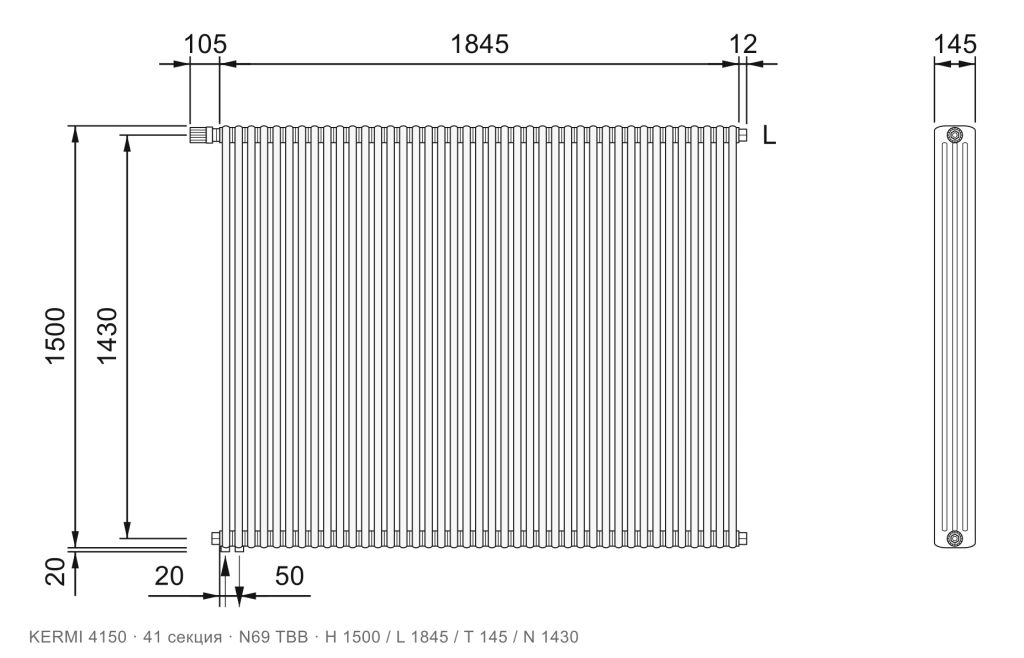

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 41 секция, подключение N69 ТВВ, размеры 1500×1845×145 мм
    41 секция L 1845мм

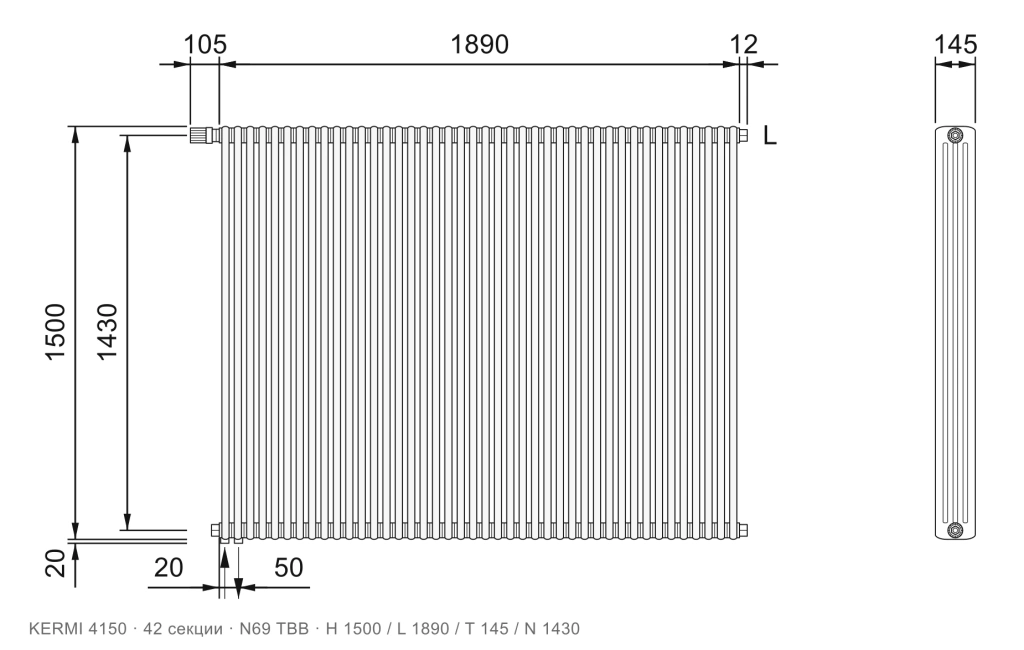

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 42 секции, подключение N69 ТВВ, размеры 1500×1890×145 мм
    42 секции L 1890мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 43 секции, подключение N69 ТВВ, размеры 1500×1935×145 мм
    43 секции L 1935мм

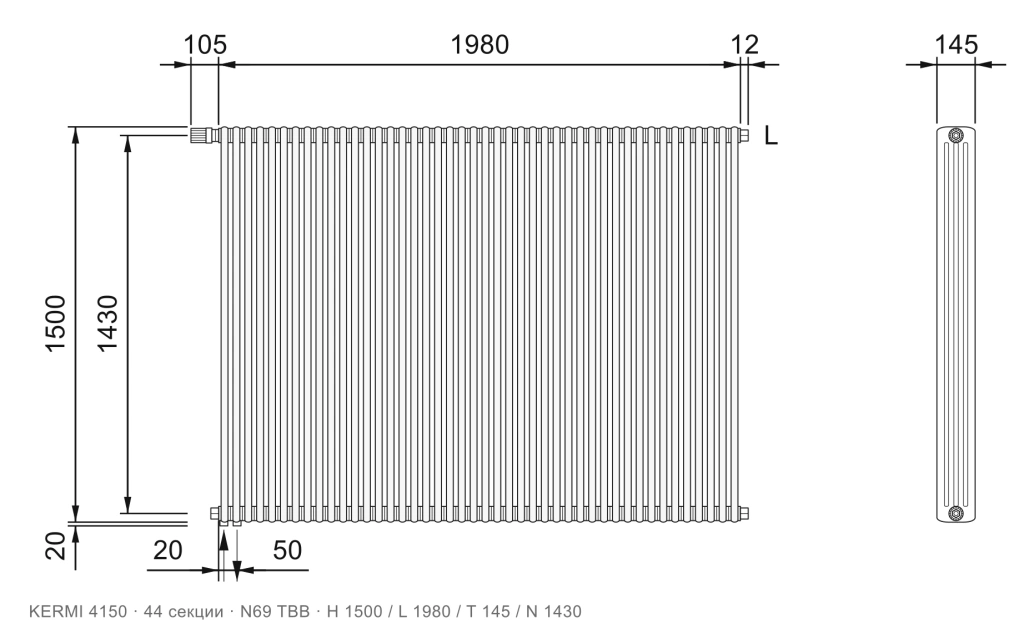

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 44 секции, подключение N69 ТВВ, размеры 1500×1980×145 мм
    44 секции L 1980мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 45 секций, подключение N69 ТВВ, размеры 1500×2025×145 мм
    45 секций L 2025мм

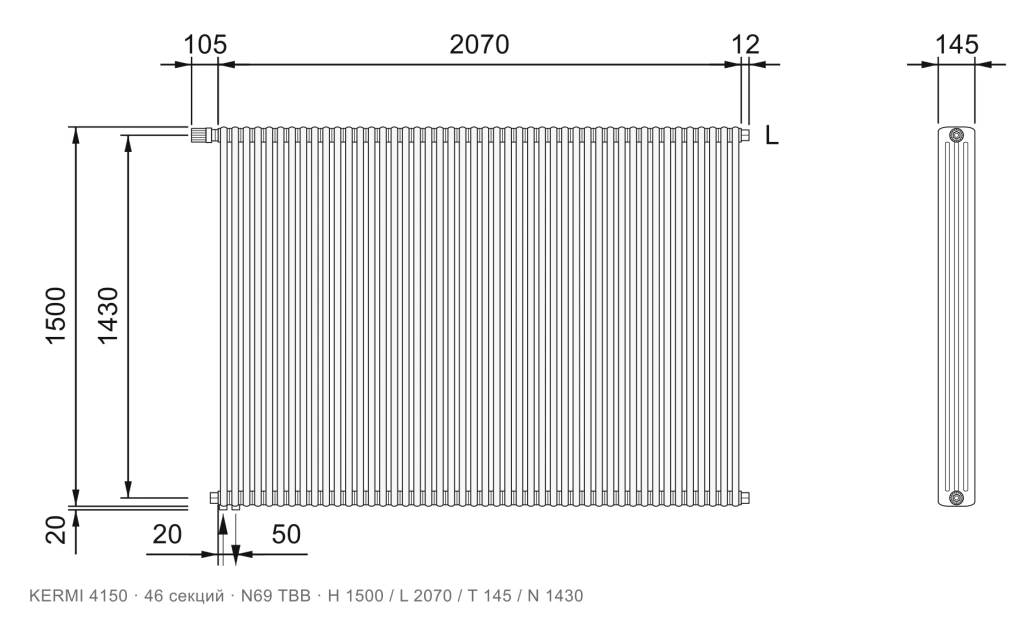

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 46 секций, подключение N69 ТВВ, размеры 1500×2070×145 мм
    46 секций L 2070мм

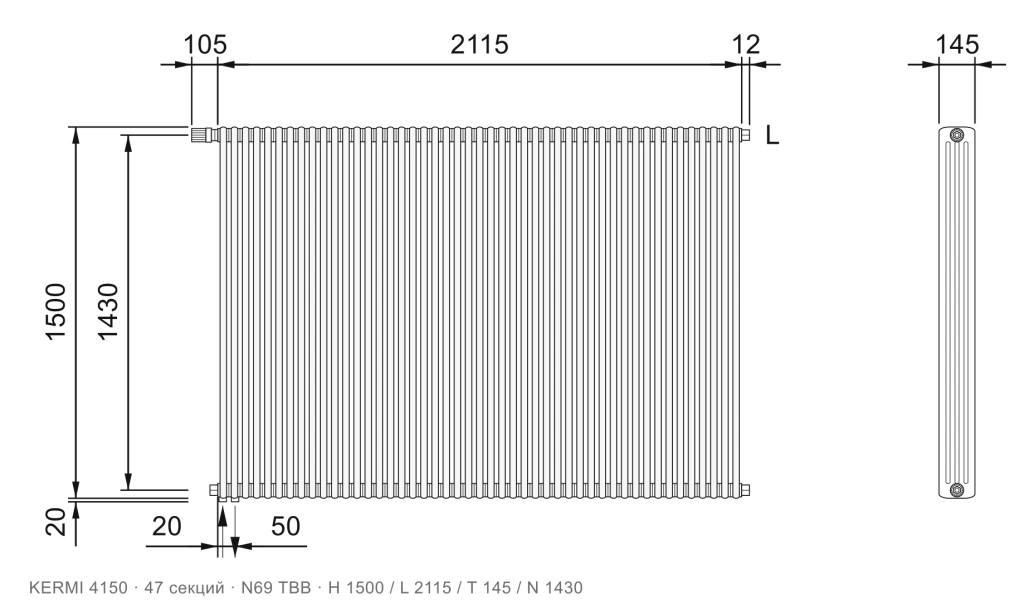

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 47 секций, подключение N69 ТВВ, размеры 1500×2115×145 мм
    47 секций L 2115мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 48 секций, подключение N69 ТВВ, размеры 1500×2160×145 мм
    48 секций L 2160мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 49 секций, подключение N69 ТВВ, размеры 1500×2205×145 мм
    49 секций L 2205мм

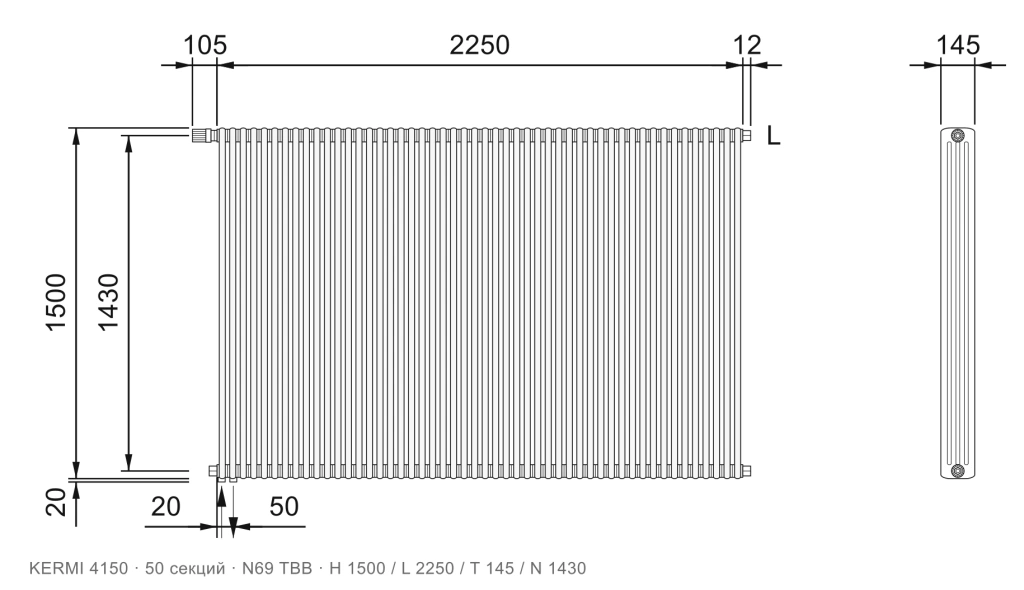

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 50 секций, подключение N69 ТВВ, размеры 1500×2250×145 мм
    50 секций L 2250мм
  • Габаритный чертёж трубчатого радиатора KERMI 4150, 51 секция, подключение N69 ТВВ, размеры 1500×2295×145 мм
    51 секция L 2295мм

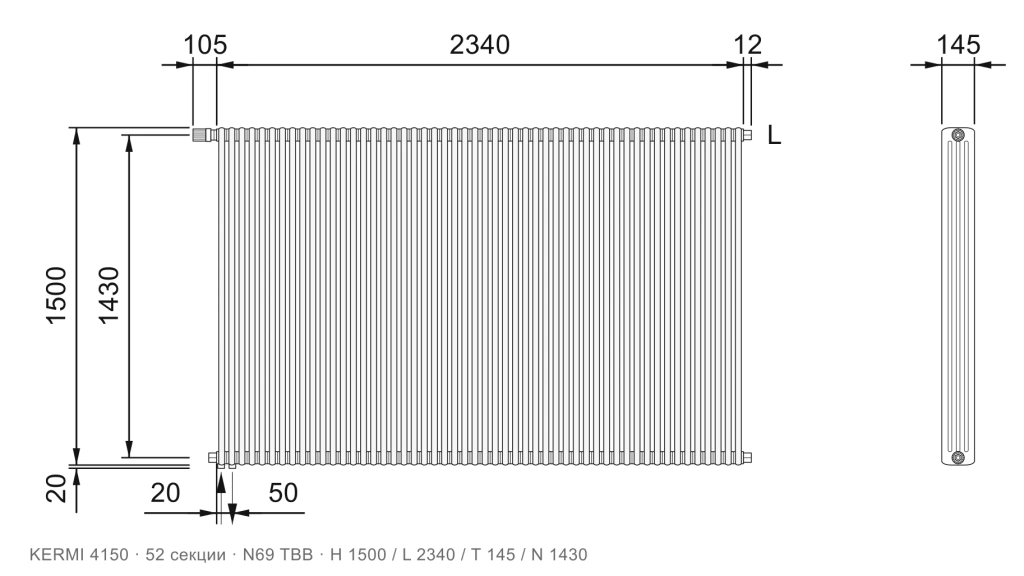

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 52 секции, подключение N69 ТВВ, размеры 1500×2340×145 мм
    52 секции L 2340мм

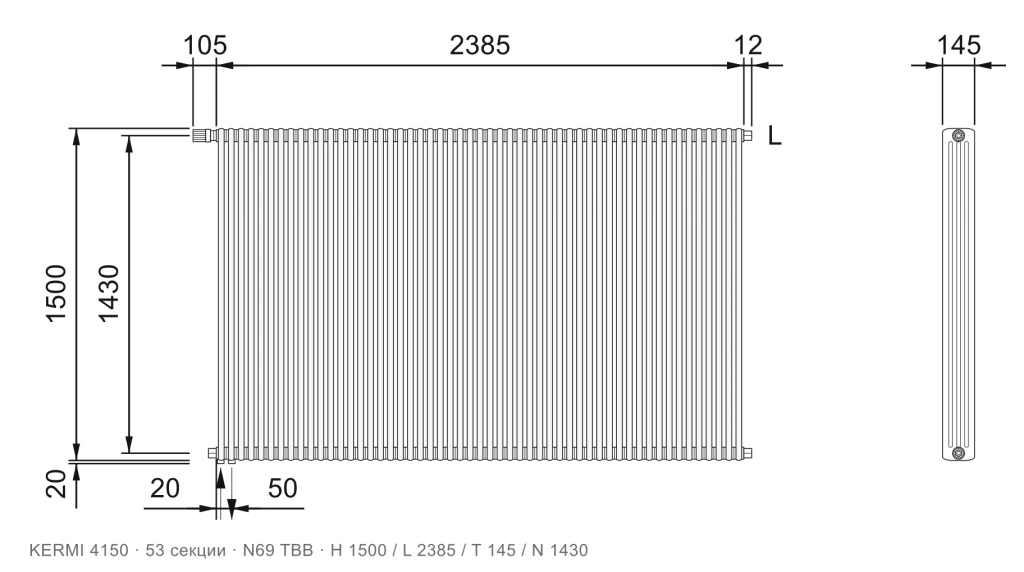

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 53 секции, подключение N69 ТВВ, размеры 1500×2385×145 мм
    53 секции L 2385мм

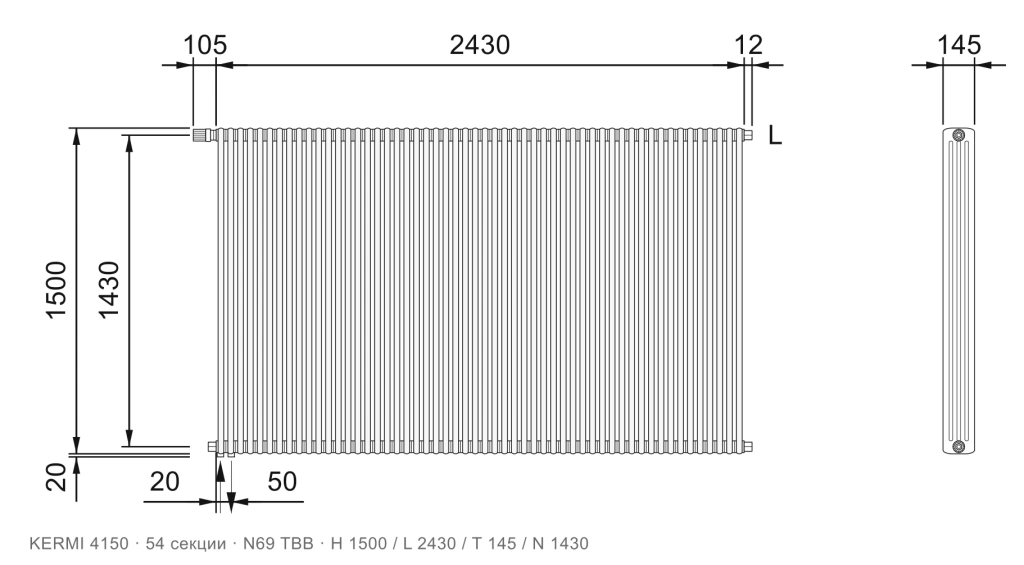

  • Габаритный чертёж трубчатого радиатора KERMI 4150, 54 секции, подключение N69 ТВВ, размеры 1500×2430×145 мм
    54 секции L 2430мм

Другие 4-трубчатые модели
Самые продаваемые товары
Обратная связь
+7 (495) 151-42-36
Уведомление об использовании cookies

Сайт использует необходимые для работы cookies. Продолжая использование, вы соглашаетесь с их применением. Подробнее в политике конфиденциальности
