Чертежи и размеры KERMI 4300

Серия
4-трубчатые
Высота H
3000мм
Глубина T
145мм
Межосевое N
2930мм
Длина L
90-1350мм
Секций
№12 2-30, №69 ТВВ 4-30

Подбор чертежа

Тип подключения
Габаритный чертёж трубчатого радиатора KERMI 4300, 10 секций, подключение N12, размеры 3000×450×145 мм

KERMI 4300, 10 секций, №12

HВысота
3000мм
LДлина
450мм
TГлубина
145мм
NМежосевое
2930мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 3000 мм, Глубина T 145 мм, Межосевое N 2930 мм

Секций Длина L №12 боковое №69 ТВВ нижнее с термовентилем
2 90мм Схема: KERMI 4300, 2 секции, №12 В каталог: KERMI 4300, 2 секции, №12, RAL 9016 нет
3 135мм Схема: KERMI 4300, 3 секции, №12 В каталог: KERMI 4300, 3 секции, №12, RAL 9016 нет
4 180мм Схема: KERMI 4300, 4 секции, №12 В каталог: KERMI 4300, 4 секции, №12, RAL 9016 Схема: KERMI 4300, 4 секции, №69 ТВВ В каталог: KERMI 4300, 4 секции, №69 ТВВ, RAL 9016
5 225мм Схема: KERMI 4300, 5 секций, №12 В каталог: KERMI 4300, 5 секций, №12, RAL 9016 Схема: KERMI 4300, 5 секций, №69 ТВВ В каталог: KERMI 4300, 5 секций, №69 ТВВ, RAL 9016
6 270мм Схема: KERMI 4300, 6 секций, №12 В каталог: KERMI 4300, 6 секций, №12, RAL 9016 Схема: KERMI 4300, 6 секций, №69 ТВВ В каталог: KERMI 4300, 6 секций, №69 ТВВ, RAL 9016
7 315мм Схема: KERMI 4300, 7 секций, №12 В каталог: KERMI 4300, 7 секций, №12, RAL 9016 Схема: KERMI 4300, 7 секций, №69 ТВВ В каталог: KERMI 4300, 7 секций, №69 ТВВ, RAL 9016
8 360мм Схема: KERMI 4300, 8 секций, №12 В каталог: KERMI 4300, 8 секций, №12, RAL 9016 Схема: KERMI 4300, 8 секций, №69 ТВВ В каталог: KERMI 4300, 8 секций, №69 ТВВ, RAL 9016
9 405мм Схема: KERMI 4300, 9 секций, №12 В каталог: KERMI 4300, 9 секций, №12, RAL 9016 Схема: KERMI 4300, 9 секций, №69 ТВВ В каталог: KERMI 4300, 9 секций, №69 ТВВ, RAL 9016
10 450мм Схема: KERMI 4300, 10 секций, №12 В каталог: KERMI 4300, 10 секций, №12, RAL 9016 Схема: KERMI 4300, 10 секций, №69 ТВВ В каталог: KERMI 4300, 10 секций, №69 ТВВ, RAL 9016
11 495мм Схема: KERMI 4300, 11 секций, №12 В каталог: KERMI 4300, 11 секций, №12, RAL 9016 Схема: KERMI 4300, 11 секций, №69 ТВВ В каталог: KERMI 4300, 11 секций, №69 ТВВ, RAL 9016
12 540мм Схема: KERMI 4300, 12 секций, №12 В каталог: KERMI 4300, 12 секций, №12, RAL 9016 Схема: KERMI 4300, 12 секций, №69 ТВВ В каталог: KERMI 4300, 12 секций, №69 ТВВ, RAL 9016
13 585мм Схема: KERMI 4300, 13 секций, №12 В каталог: KERMI 4300, 13 секций, №12, RAL 9016 Схема: KERMI 4300, 13 секций, №69 ТВВ В каталог: KERMI 4300, 13 секций, №69 ТВВ, RAL 9016
14 630мм Схема: KERMI 4300, 14 секций, №12 В каталог: KERMI 4300, 14 секций, №12, RAL 9016 Схема: KERMI 4300, 14 секций, №69 ТВВ В каталог: KERMI 4300, 14 секций, №69 ТВВ, RAL 9016
15 675мм Схема: KERMI 4300, 15 секций, №12 В каталог: KERMI 4300, 15 секций, №12, RAL 9016 Схема: KERMI 4300, 15 секций, №69 ТВВ В каталог: KERMI 4300, 15 секций, №69 ТВВ, RAL 9016
16 720мм Схема: KERMI 4300, 16 секций, №12 В каталог: KERMI 4300, 16 секций, №12, RAL 9016 Схема: KERMI 4300, 16 секций, №69 ТВВ В каталог: KERMI 4300, 16 секций, №69 ТВВ, RAL 9016
17 765мм Схема: KERMI 4300, 17 секций, №12 В каталог: KERMI 4300, 17 секций, №12, RAL 9016 Схема: KERMI 4300, 17 секций, №69 ТВВ В каталог: KERMI 4300, 17 секций, №69 ТВВ, RAL 9016
18 810мм Схема: KERMI 4300, 18 секций, №12 В каталог: KERMI 4300, 18 секций, №12, RAL 9016 Схема: KERMI 4300, 18 секций, №69 ТВВ В каталог: KERMI 4300, 18 секций, №69 ТВВ, RAL 9016
19 855мм Схема: KERMI 4300, 19 секций, №12 В каталог: KERMI 4300, 19 секций, №12, RAL 9016 Схема: KERMI 4300, 19 секций, №69 ТВВ В каталог: KERMI 4300, 19 секций, №69 ТВВ, RAL 9016
20 900мм Схема: KERMI 4300, 20 секций, №12 В каталог: KERMI 4300, 20 секций, №12, RAL 9016 Схема: KERMI 4300, 20 секций, №69 ТВВ В каталог: KERMI 4300, 20 секций, №69 ТВВ, RAL 9016
21 945мм Схема: KERMI 4300, 21 секция, №12 В каталог: KERMI 4300, 21 секция, №12, RAL 9016 Схема: KERMI 4300, 21 секция, №69 ТВВ В каталог: KERMI 4300, 21 секция, №69 ТВВ, RAL 9016
22 990мм Схема: KERMI 4300, 22 секции, №12 В каталог: KERMI 4300, 22 секции, №12, RAL 9016 Схема: KERMI 4300, 22 секции, №69 ТВВ В каталог: KERMI 4300, 22 секции, №69 ТВВ, RAL 9016
23 1035мм Схема: KERMI 4300, 23 секции, №12 В каталог: KERMI 4300, 23 секции, №12, RAL 9016 Схема: KERMI 4300, 23 секции, №69 ТВВ В каталог: KERMI 4300, 23 секции, №69 ТВВ, RAL 9016
24 1080мм Схема: KERMI 4300, 24 секции, №12 В каталог: KERMI 4300, 24 секции, №12, RAL 9016 Схема: KERMI 4300, 24 секции, №69 ТВВ В каталог: KERMI 4300, 24 секции, №69 ТВВ, RAL 9016
25 1125мм Схема: KERMI 4300, 25 секций, №12 В каталог: KERMI 4300, 25 секций, №12, RAL 9016 Схема: KERMI 4300, 25 секций, №69 ТВВ В каталог: KERMI 4300, 25 секций, №69 ТВВ, RAL 9016
26 1170мм Схема: KERMI 4300, 26 секций, №12 В каталог: KERMI 4300, 26 секций, №12, RAL 9016 Схема: KERMI 4300, 26 секций, №69 ТВВ В каталог: KERMI 4300, 26 секций, №69 ТВВ, RAL 9016
27 1215мм Схема: KERMI 4300, 27 секций, №12 В каталог: KERMI 4300, 27 секций, №12, RAL 9016 Схема: KERMI 4300, 27 секций, №69 ТВВ В каталог: KERMI 4300, 27 секций, №69 ТВВ, RAL 9016
28 1260мм Схема: KERMI 4300, 28 секций, №12 В каталог: KERMI 4300, 28 секций, №12, RAL 9016 Схема: KERMI 4300, 28 секций, №69 ТВВ В каталог: KERMI 4300, 28 секций, №69 ТВВ, RAL 9016
29 1305мм Схема: KERMI 4300, 29 секций, №12 В каталог: KERMI 4300, 29 секций, №12, RAL 9016 Схема: KERMI 4300, 29 секций, №69 ТВВ В каталог: KERMI 4300, 29 секций, №69 ТВВ, RAL 9016
30 1350мм Схема: KERMI 4300, 30 секций, №12 В каталог: KERMI 4300, 30 секций, №12, RAL 9016 Схема: KERMI 4300, 30 секций, №69 ТВВ В каталог: KERMI 4300, 30 секций, №69 ТВВ, RAL 9016

Боковое подключение №12 29

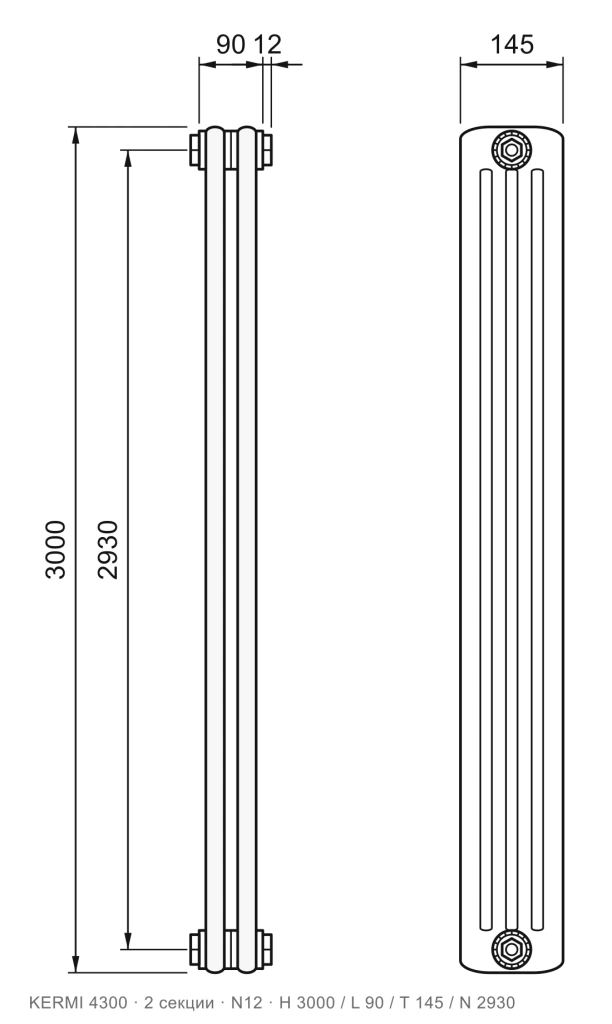

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 2 секции, подключение N12, размеры 3000×90×145 мм
    2 секции L 90мм

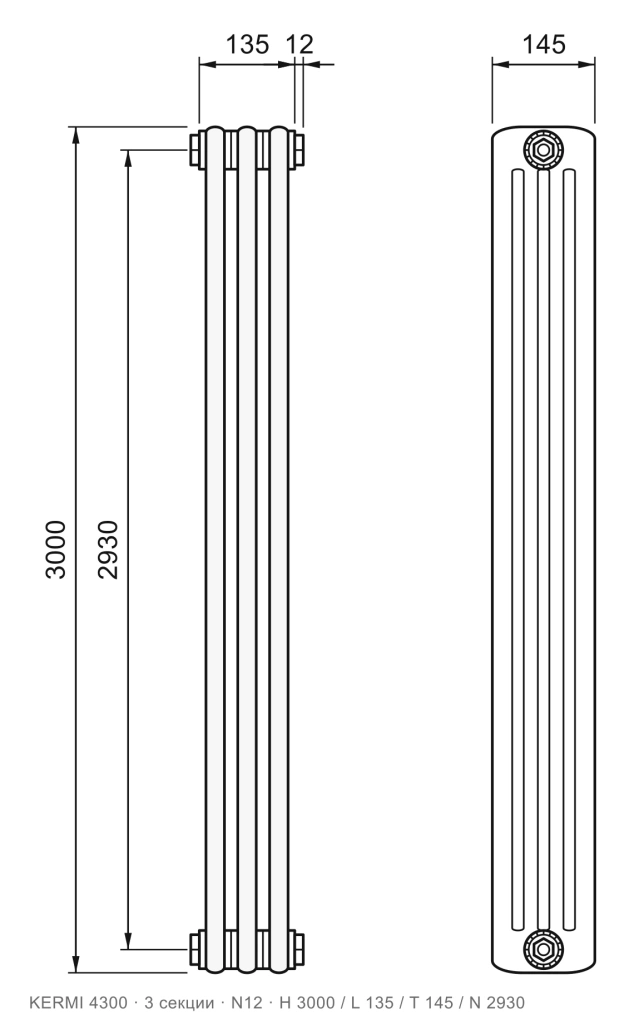

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 3 секции, подключение N12, размеры 3000×135×145 мм
    3 секции L 135мм

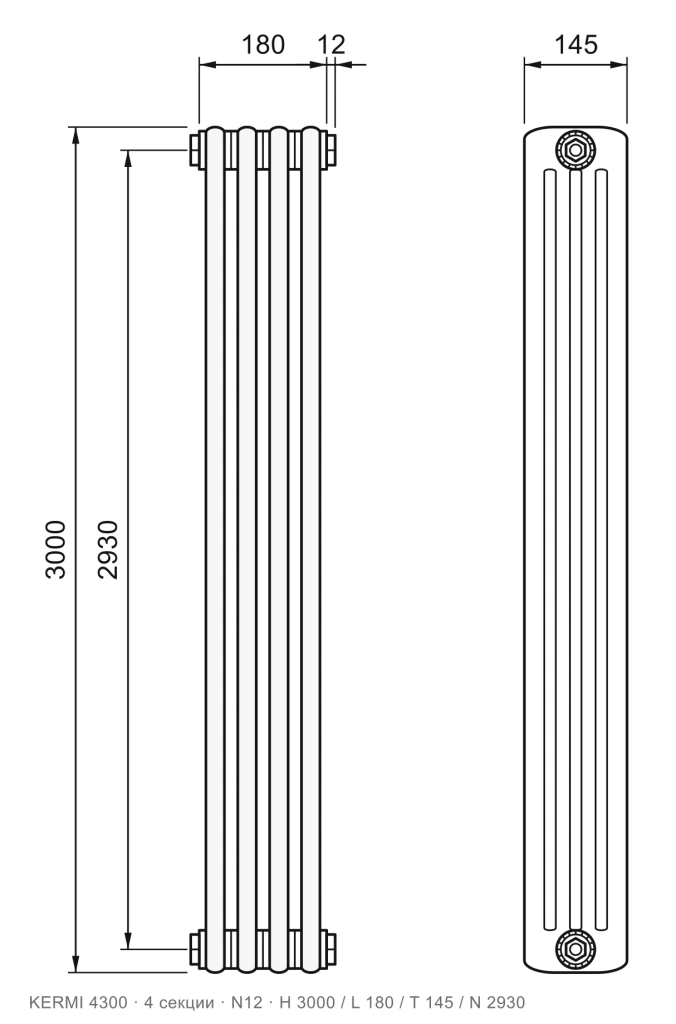

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 4 секции, подключение N12, размеры 3000×180×145 мм
    4 секции L 180мм

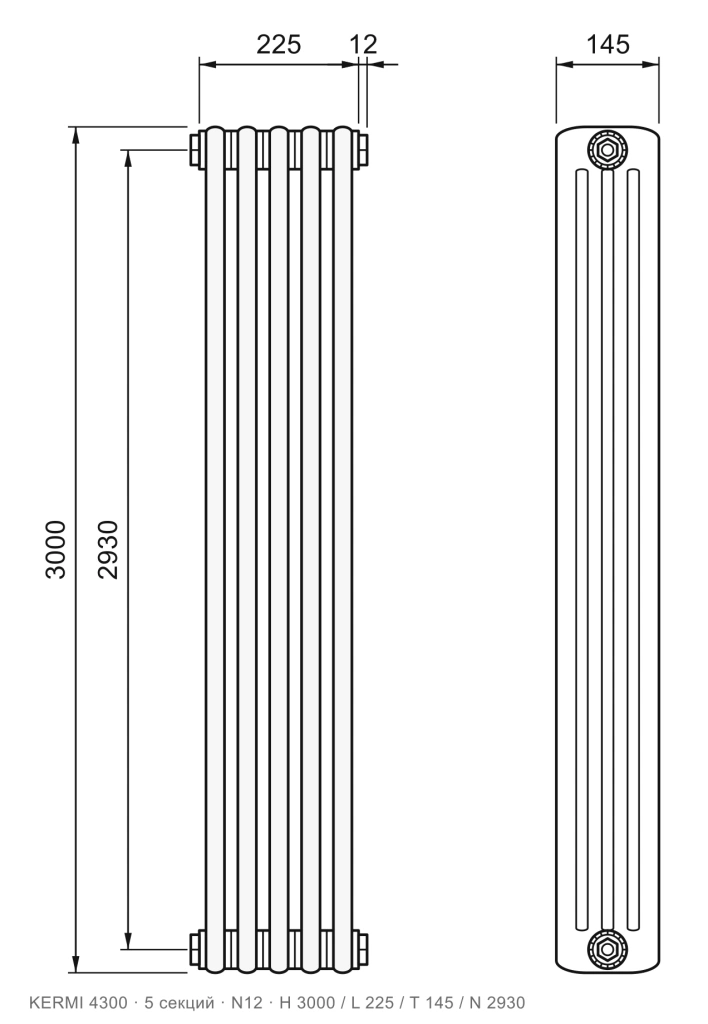

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 5 секций, подключение N12, размеры 3000×225×145 мм
    5 секций L 225мм

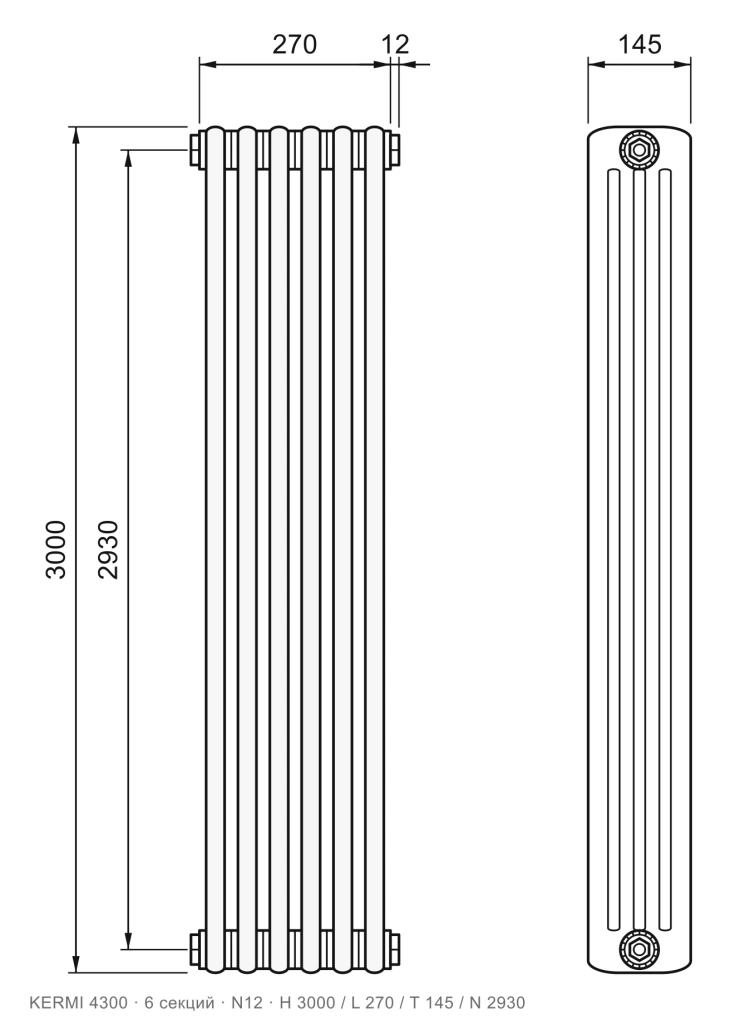

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 6 секций, подключение N12, размеры 3000×270×145 мм
    6 секций L 270мм

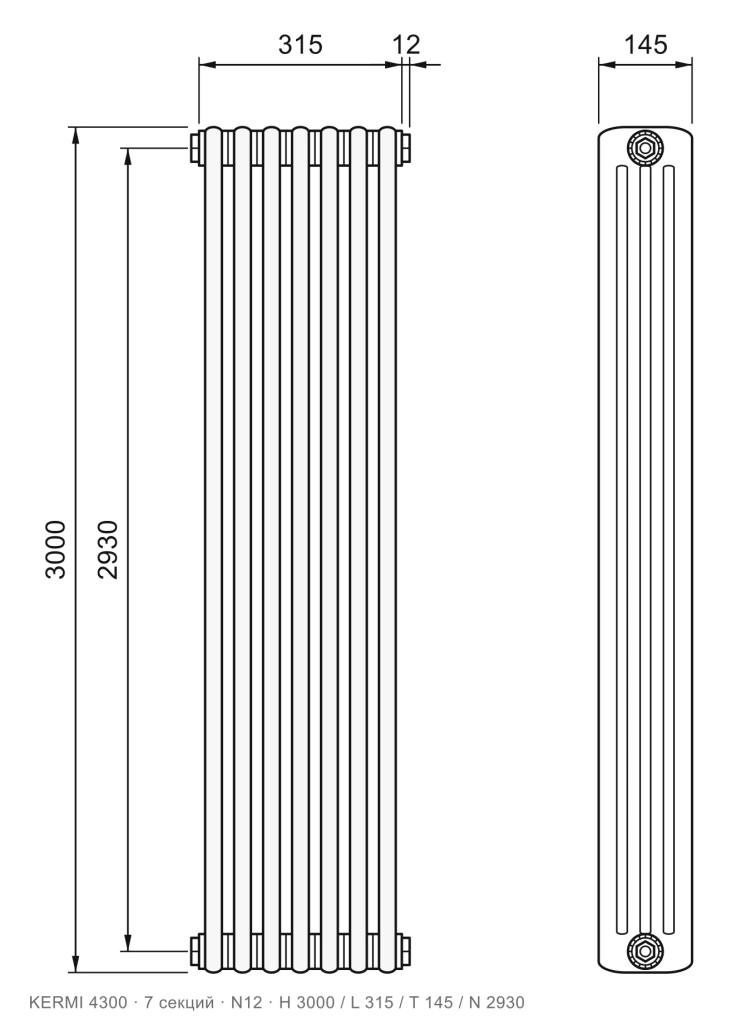

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 7 секций, подключение N12, размеры 3000×315×145 мм
    7 секций L 315мм

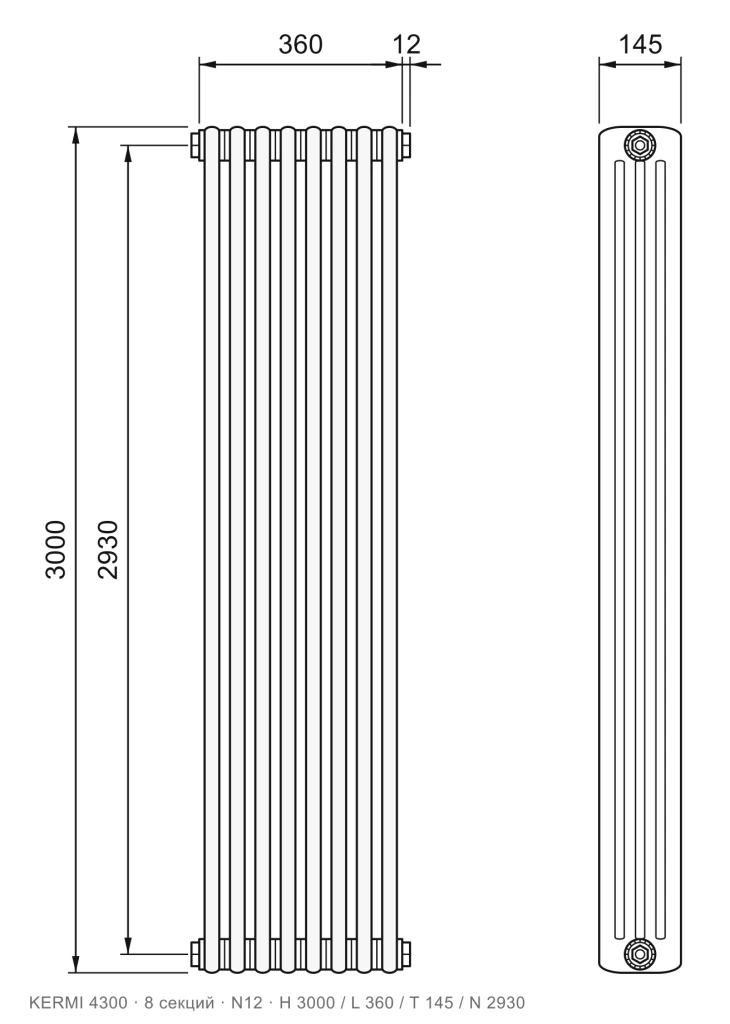

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 8 секций, подключение N12, размеры 3000×360×145 мм
    8 секций L 360мм

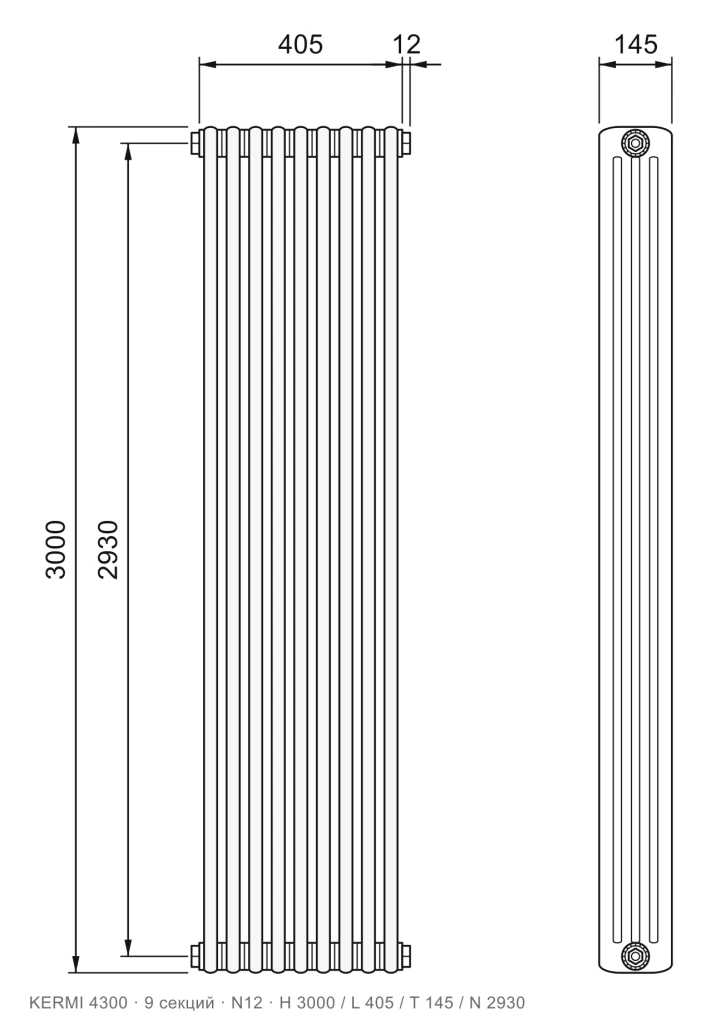

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 9 секций, подключение N12, размеры 3000×405×145 мм
    9 секций L 405мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 10 секций, подключение N12, размеры 3000×450×145 мм
    10 секций L 450мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 11 секций, подключение N12, размеры 3000×495×145 мм
    11 секций L 495мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 12 секций, подключение N12, размеры 3000×540×145 мм
    12 секций L 540мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 13 секций, подключение N12, размеры 3000×585×145 мм
    13 секций L 585мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 14 секций, подключение N12, размеры 3000×630×145 мм
    14 секций L 630мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 15 секций, подключение N12, размеры 3000×675×145 мм
    15 секций L 675мм

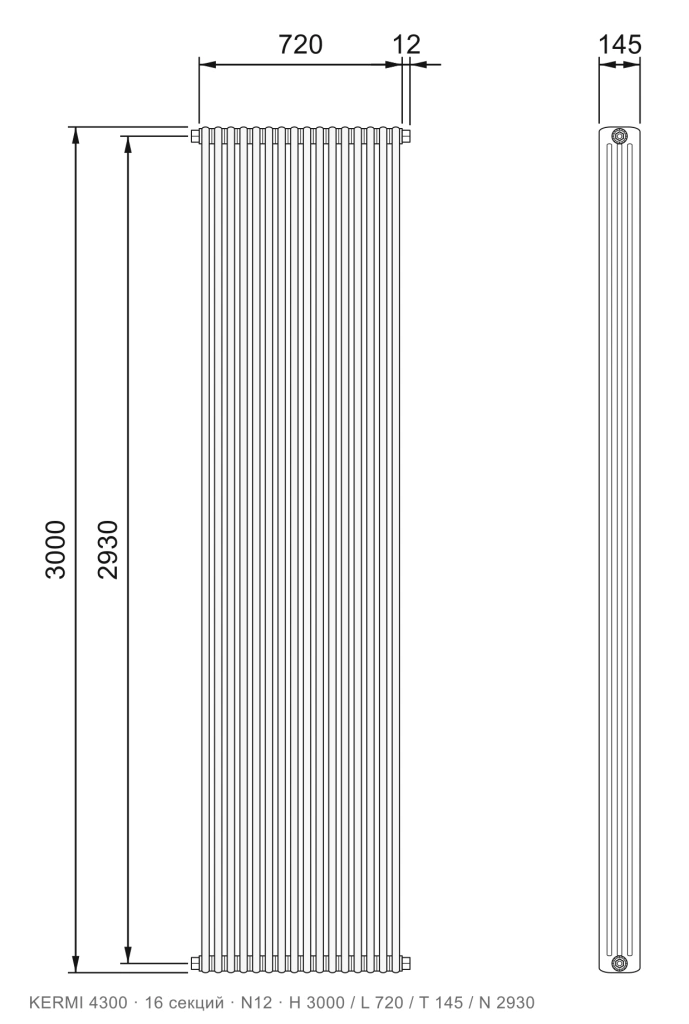

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 16 секций, подключение N12, размеры 3000×720×145 мм
    16 секций L 720мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 17 секций, подключение N12, размеры 3000×765×145 мм
    17 секций L 765мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 18 секций, подключение N12, размеры 3000×810×145 мм
    18 секций L 810мм

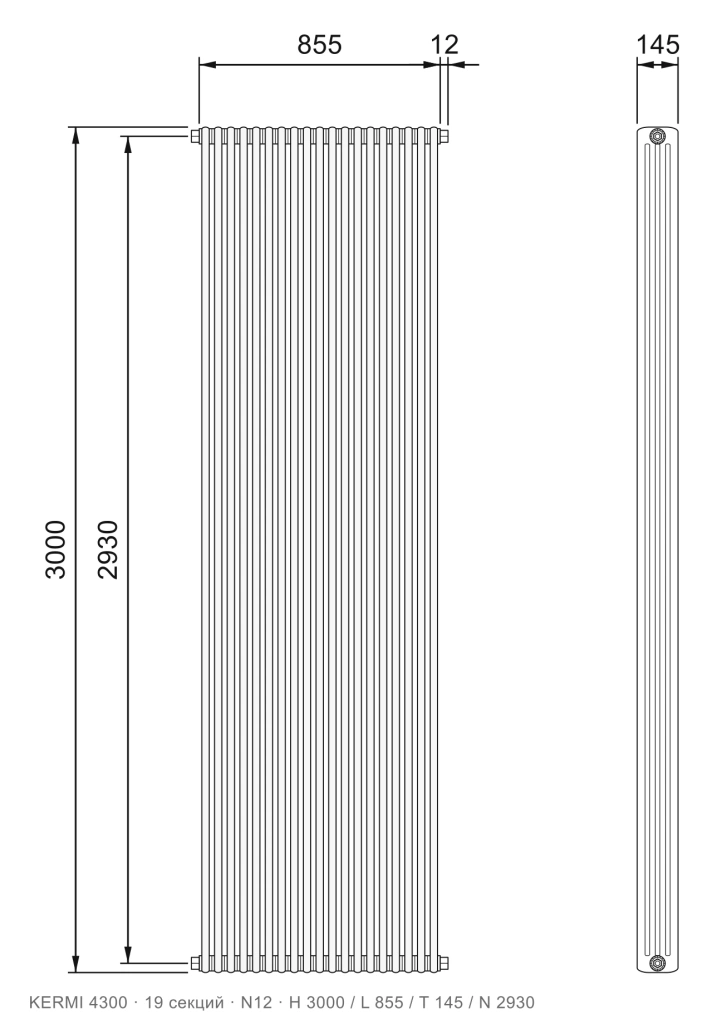

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 19 секций, подключение N12, размеры 3000×855×145 мм
    19 секций L 855мм

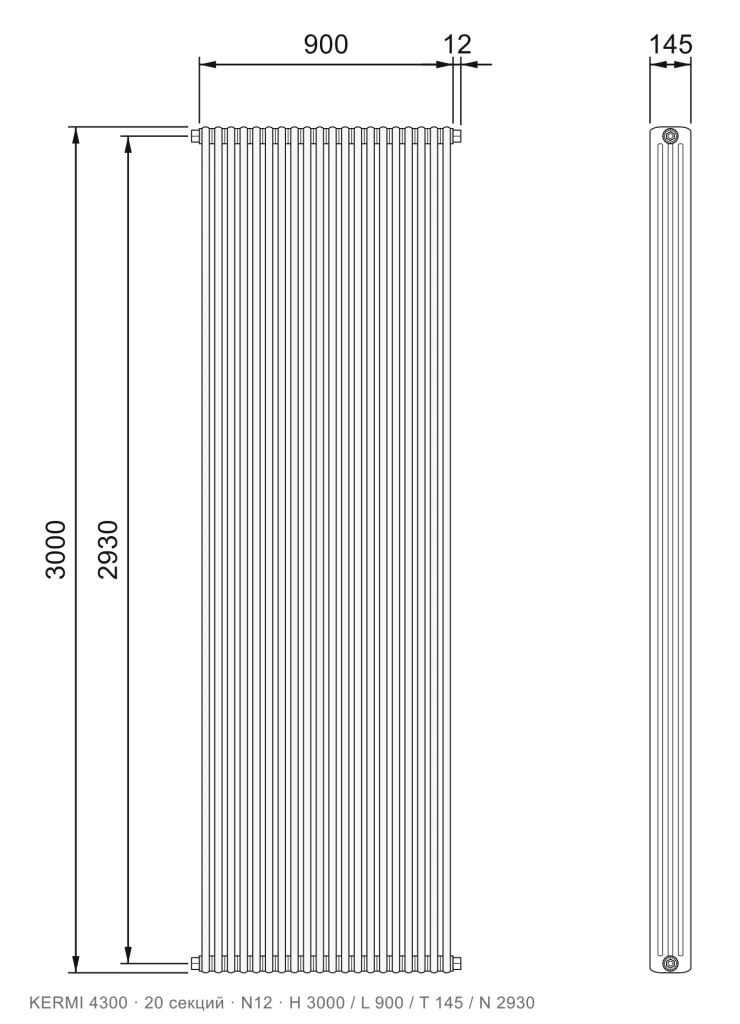

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 20 секций, подключение N12, размеры 3000×900×145 мм
    20 секций L 900мм

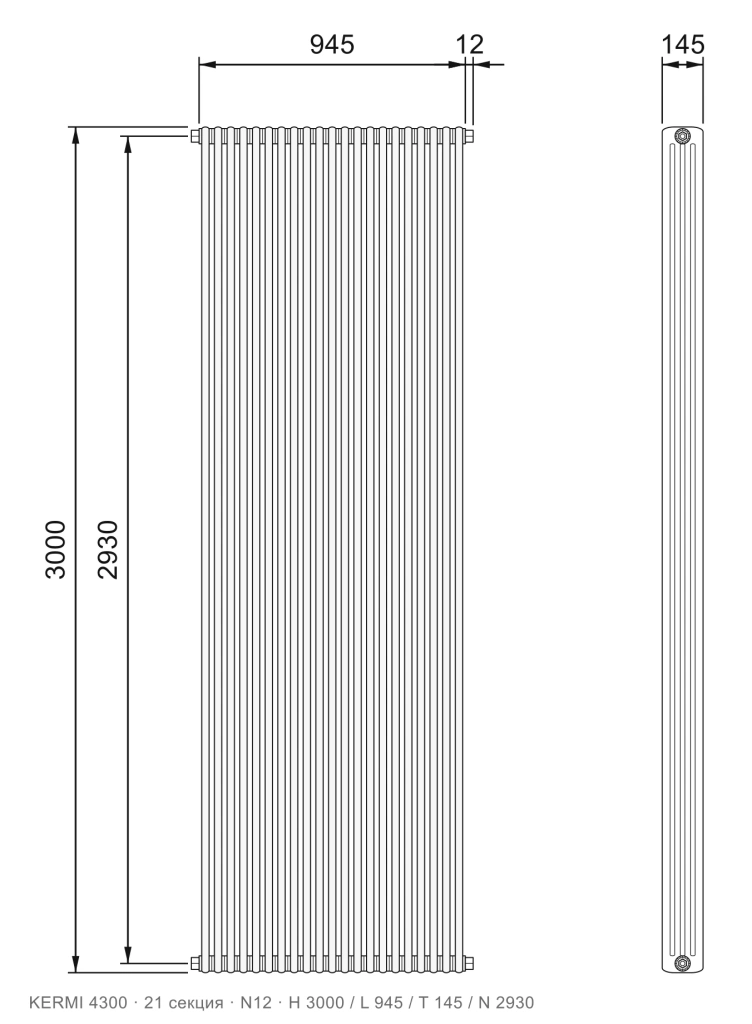

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 21 секция, подключение N12, размеры 3000×945×145 мм
    21 секция L 945мм

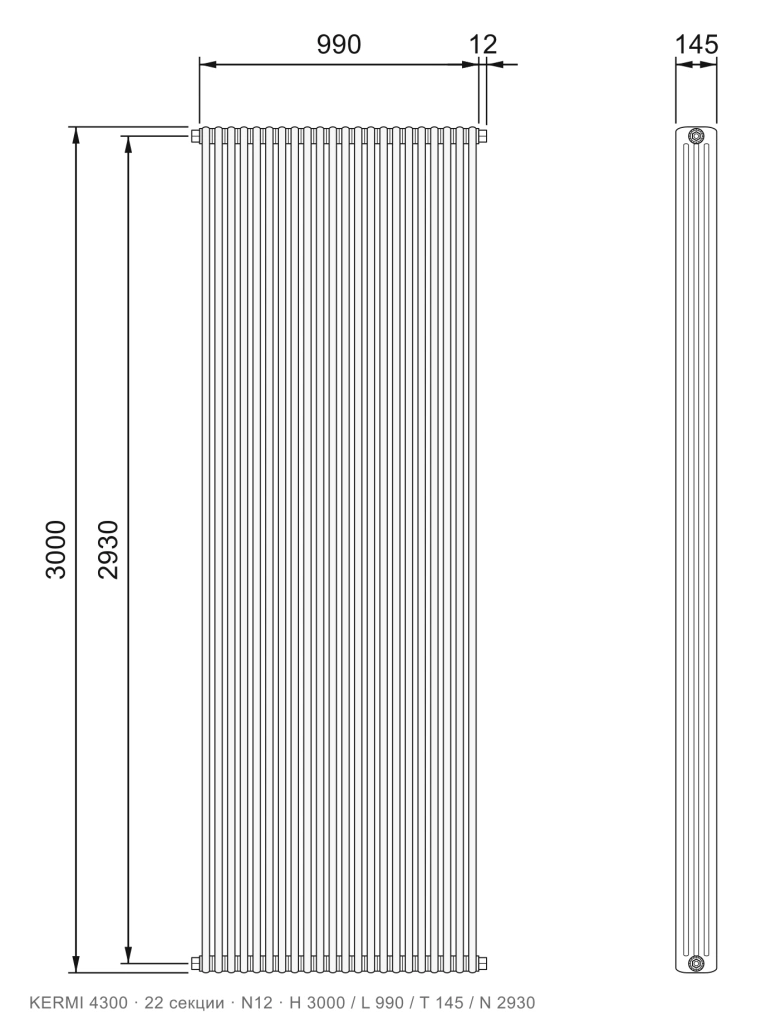

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 22 секции, подключение N12, размеры 3000×990×145 мм
    22 секции L 990мм

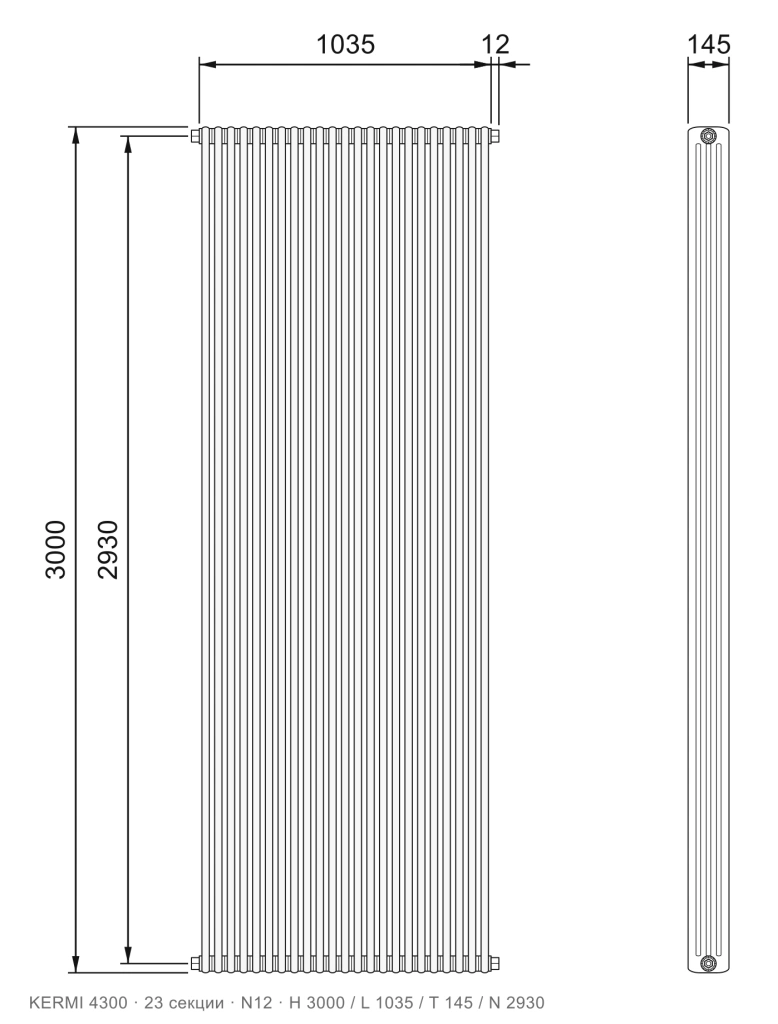

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 23 секции, подключение N12, размеры 3000×1035×145 мм
    23 секции L 1035мм

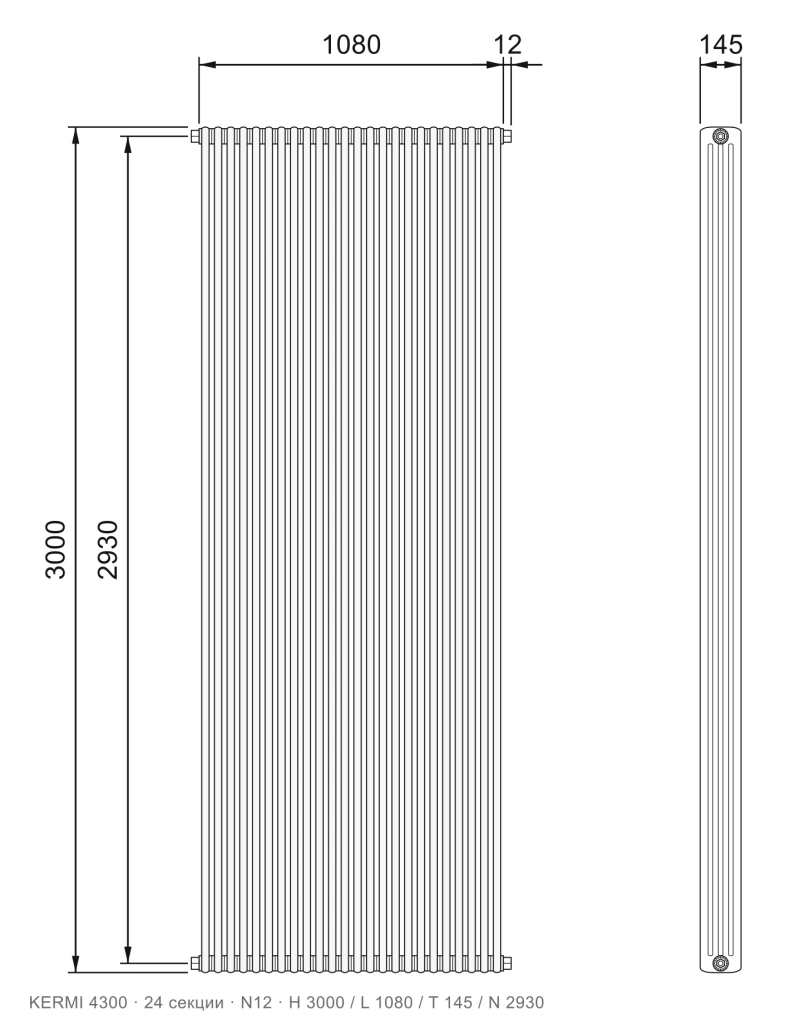

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 24 секции, подключение N12, размеры 3000×1080×145 мм
    24 секции L 1080мм

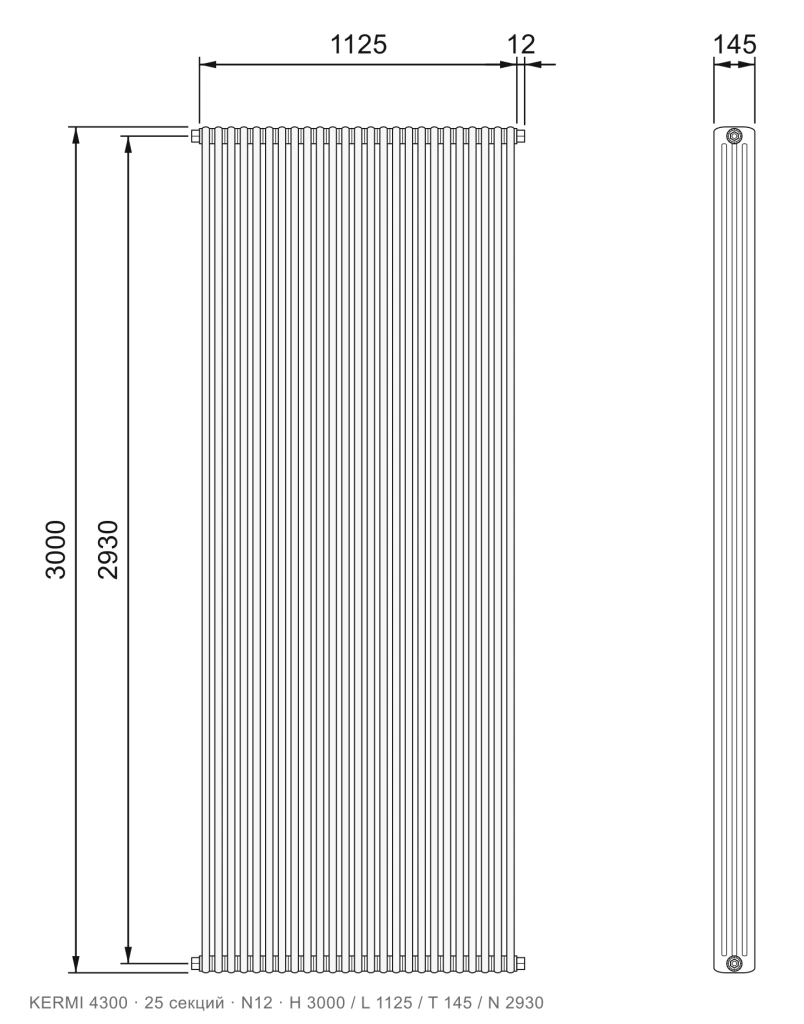

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 25 секций, подключение N12, размеры 3000×1125×145 мм
    25 секций L 1125мм

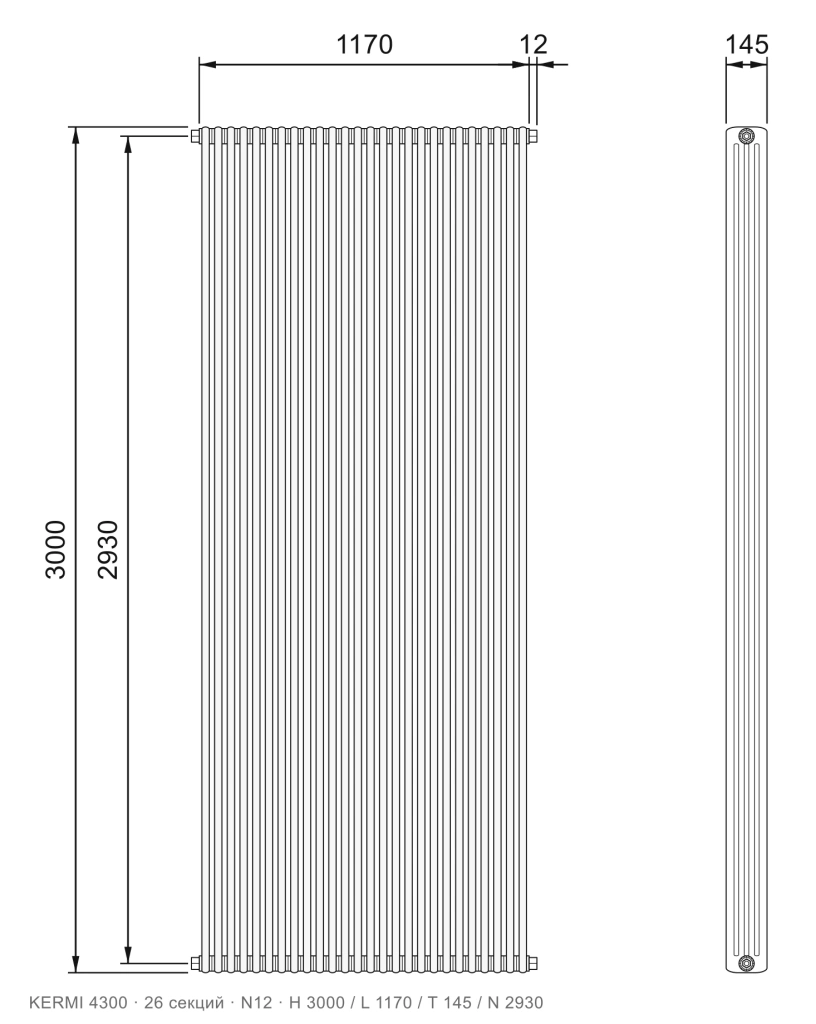

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 26 секций, подключение N12, размеры 3000×1170×145 мм
    26 секций L 1170мм

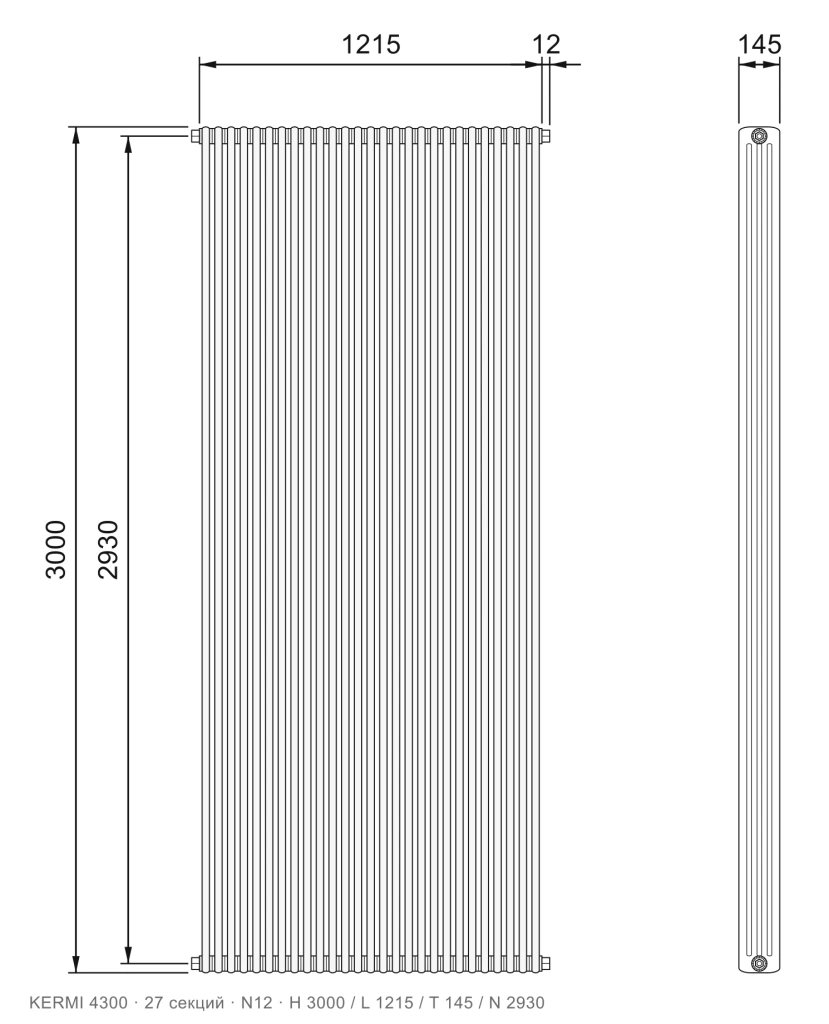

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 27 секций, подключение N12, размеры 3000×1215×145 мм
    27 секций L 1215мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 28 секций, подключение N12, размеры 3000×1260×145 мм
    28 секций L 1260мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 29 секций, подключение N12, размеры 3000×1305×145 мм
    29 секций L 1305мм

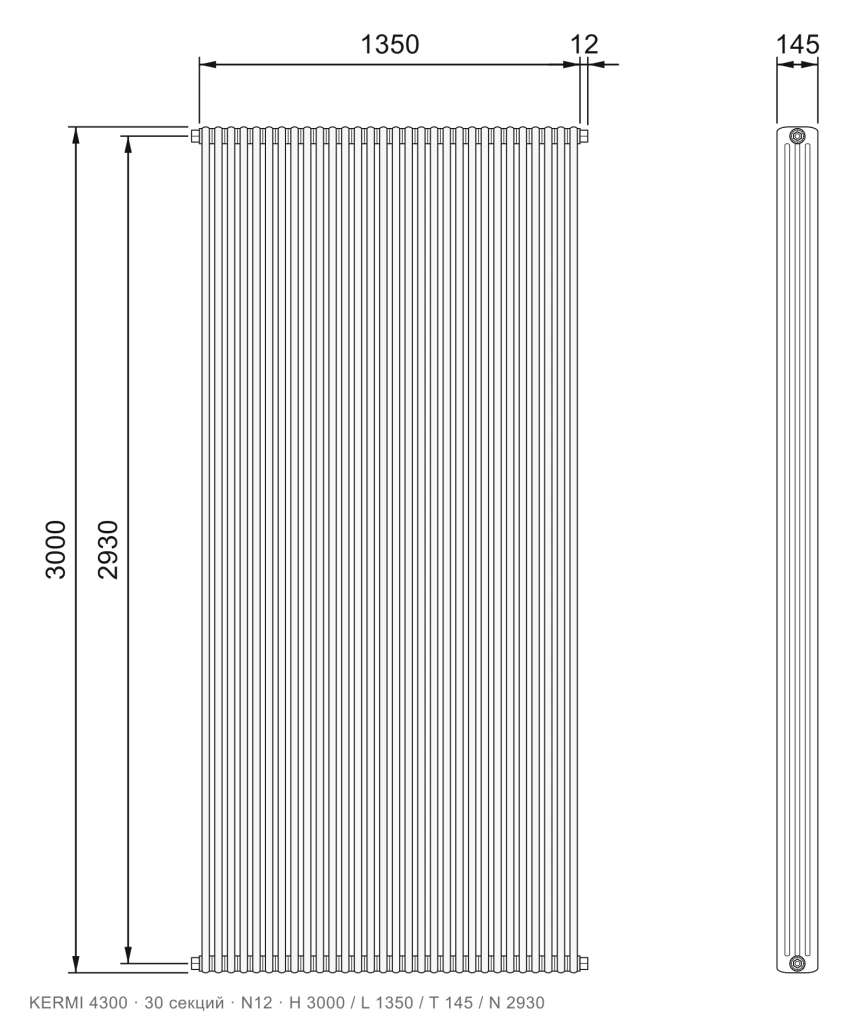

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 30 секций, подключение N12, размеры 3000×1350×145 мм
    30 секций L 1350мм

Нижнее подключение №69 ТВВ 27

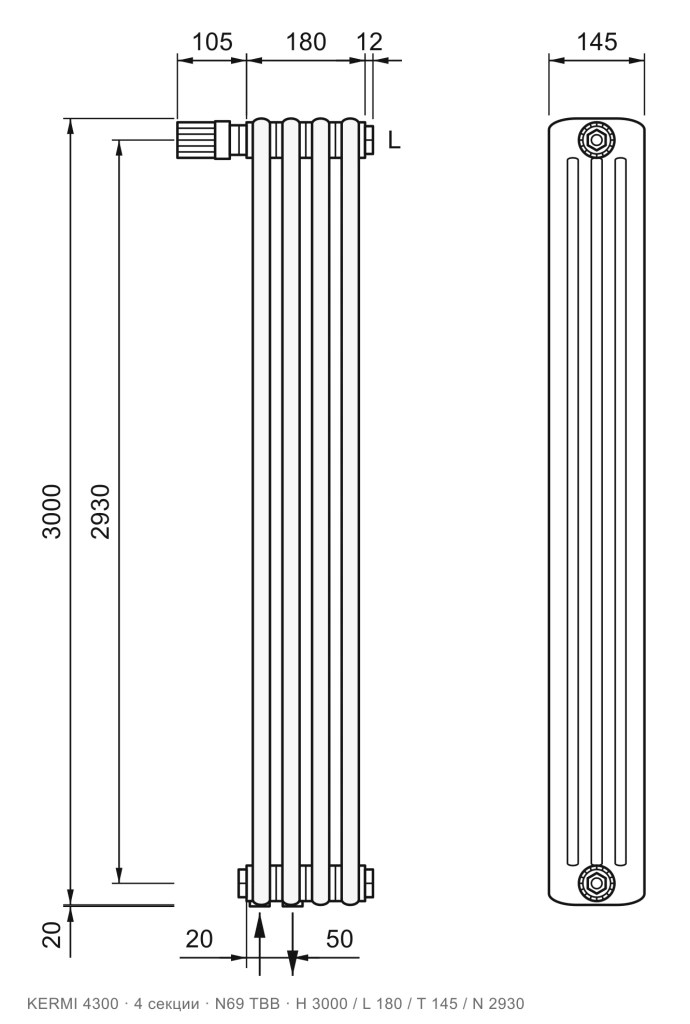

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 4 секции, подключение N69 ТВВ, размеры 3000×180×145 мм
    4 секции L 180мм

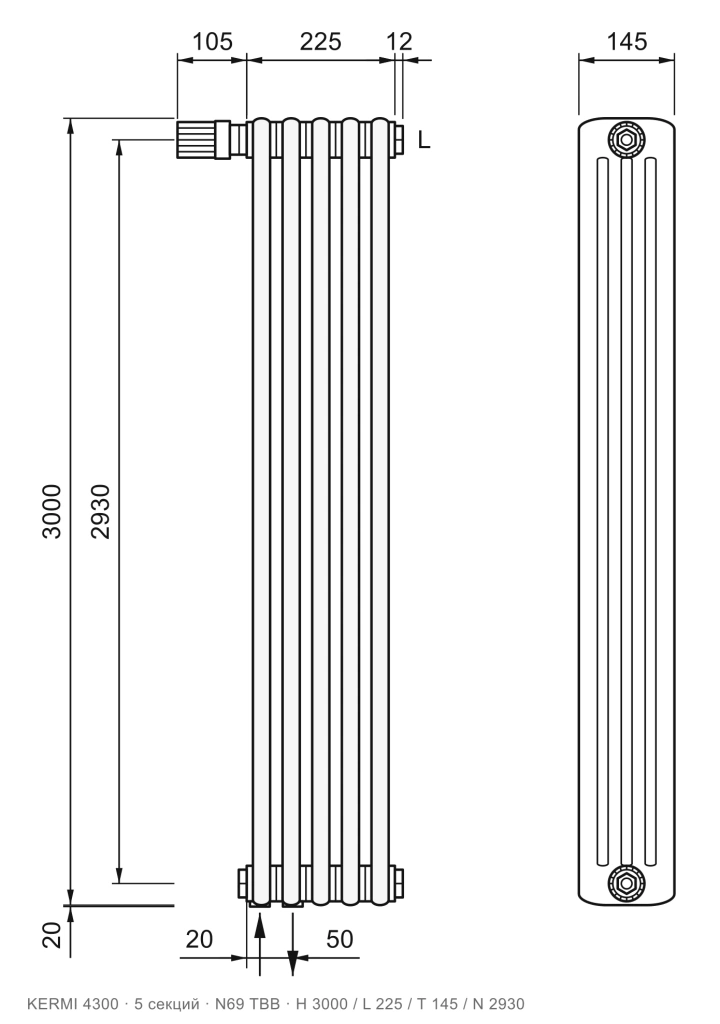

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 5 секций, подключение N69 ТВВ, размеры 3000×225×145 мм
    5 секций L 225мм

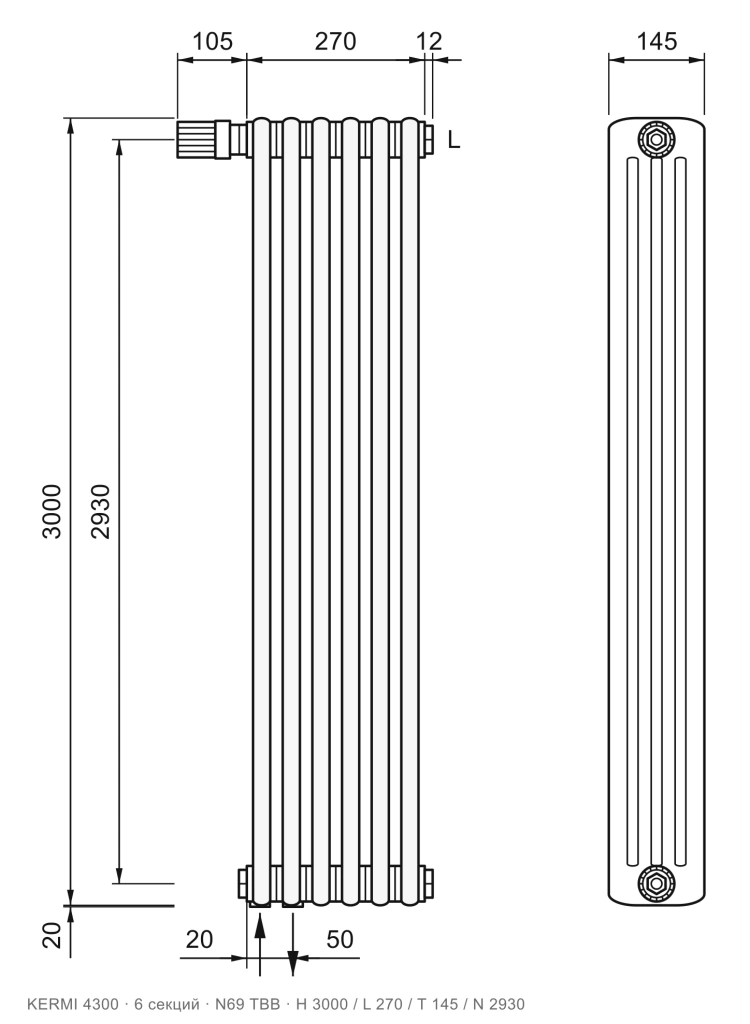

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 6 секций, подключение N69 ТВВ, размеры 3000×270×145 мм
    6 секций L 270мм

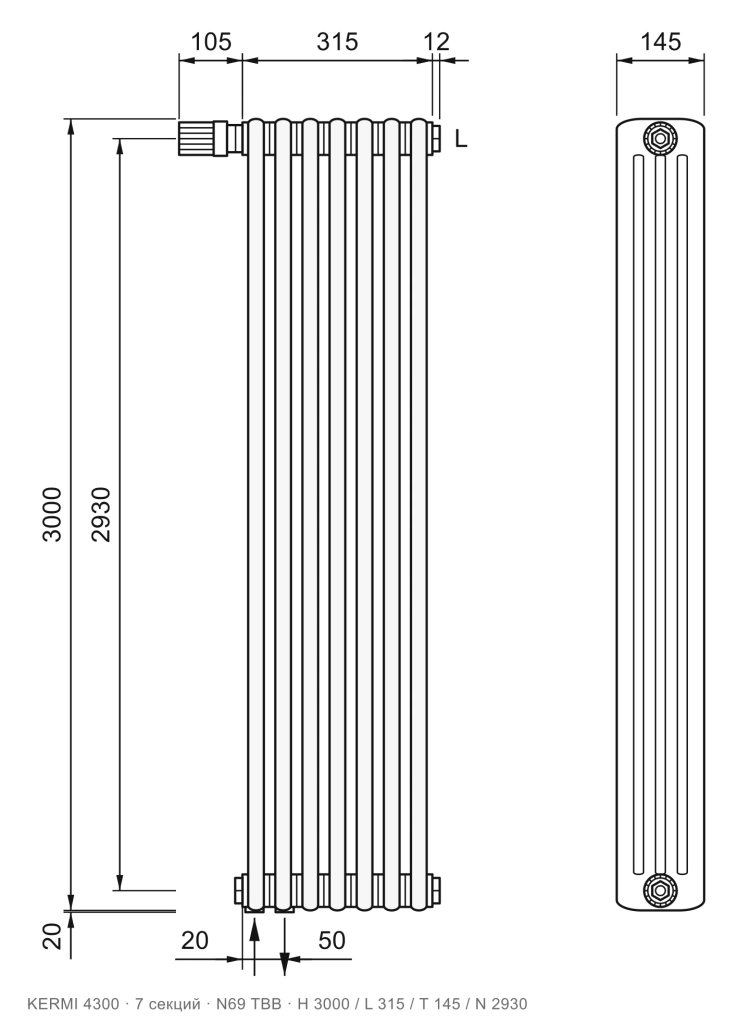

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 7 секций, подключение N69 ТВВ, размеры 3000×315×145 мм
    7 секций L 315мм

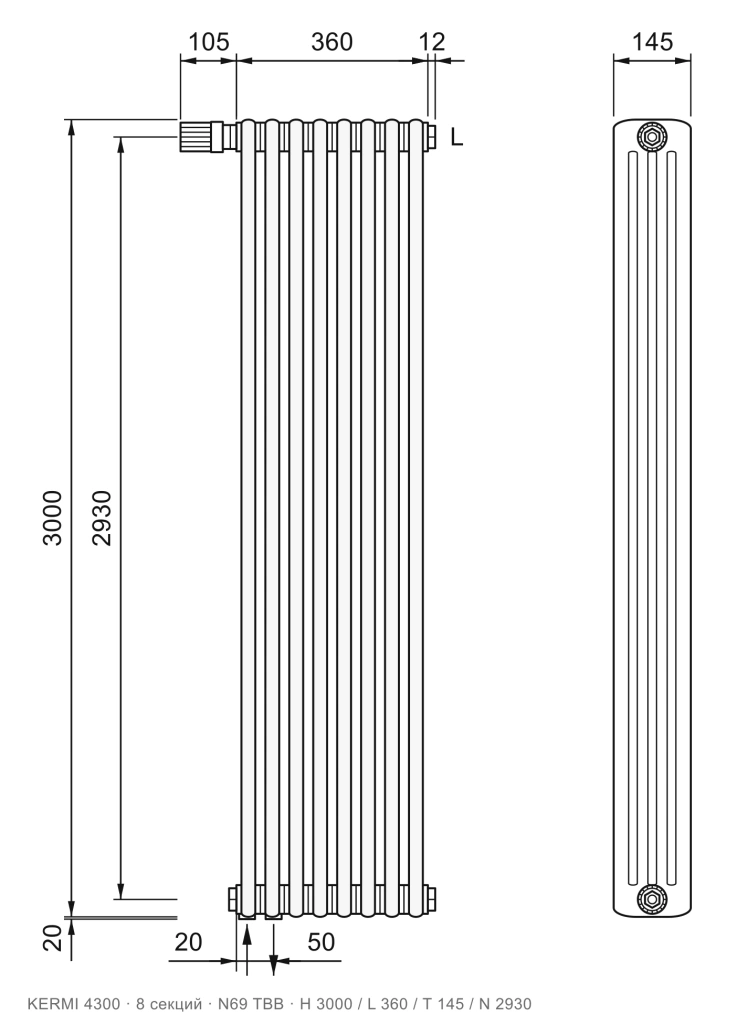

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 8 секций, подключение N69 ТВВ, размеры 3000×360×145 мм
    8 секций L 360мм

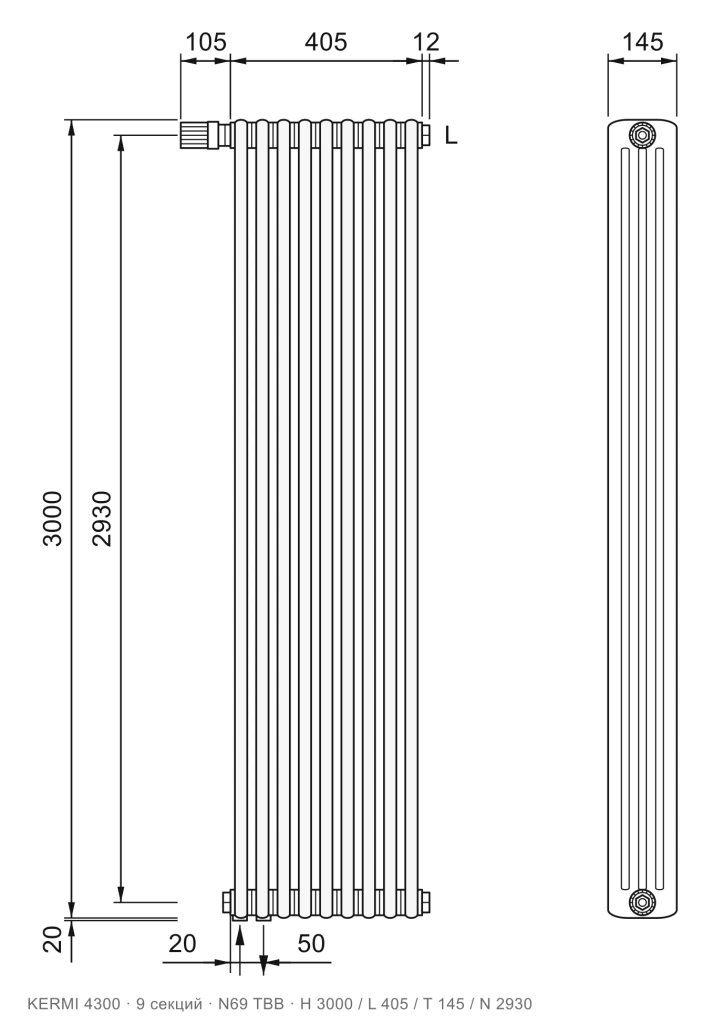

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 9 секций, подключение N69 ТВВ, размеры 3000×405×145 мм
    9 секций L 405мм

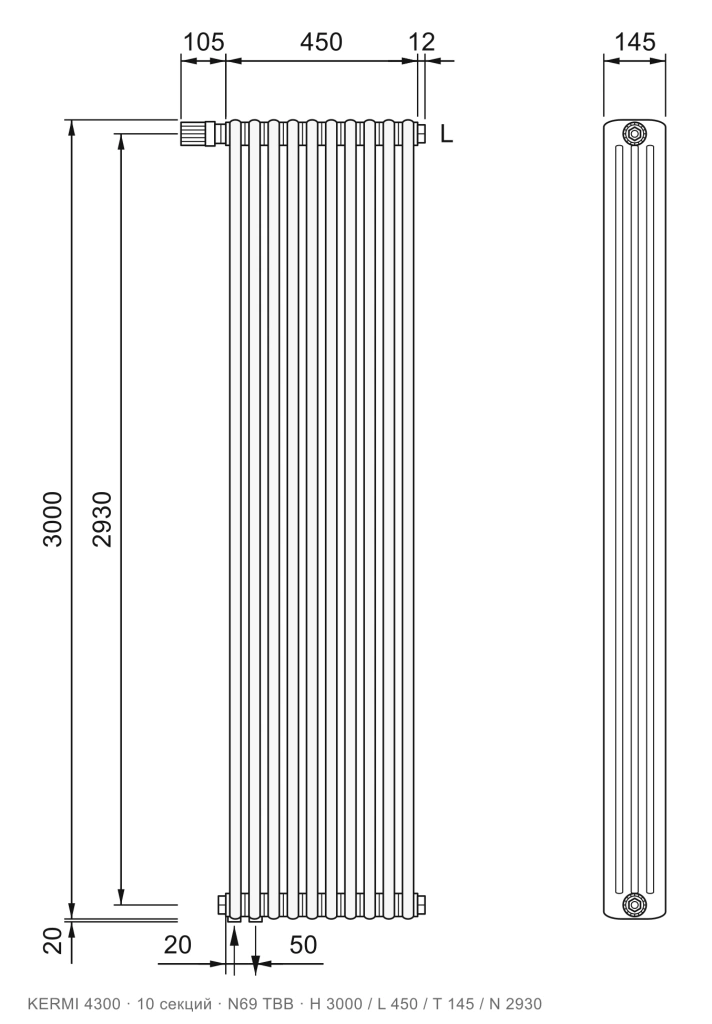

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 10 секций, подключение N69 ТВВ, размеры 3000×450×145 мм
    10 секций L 450мм

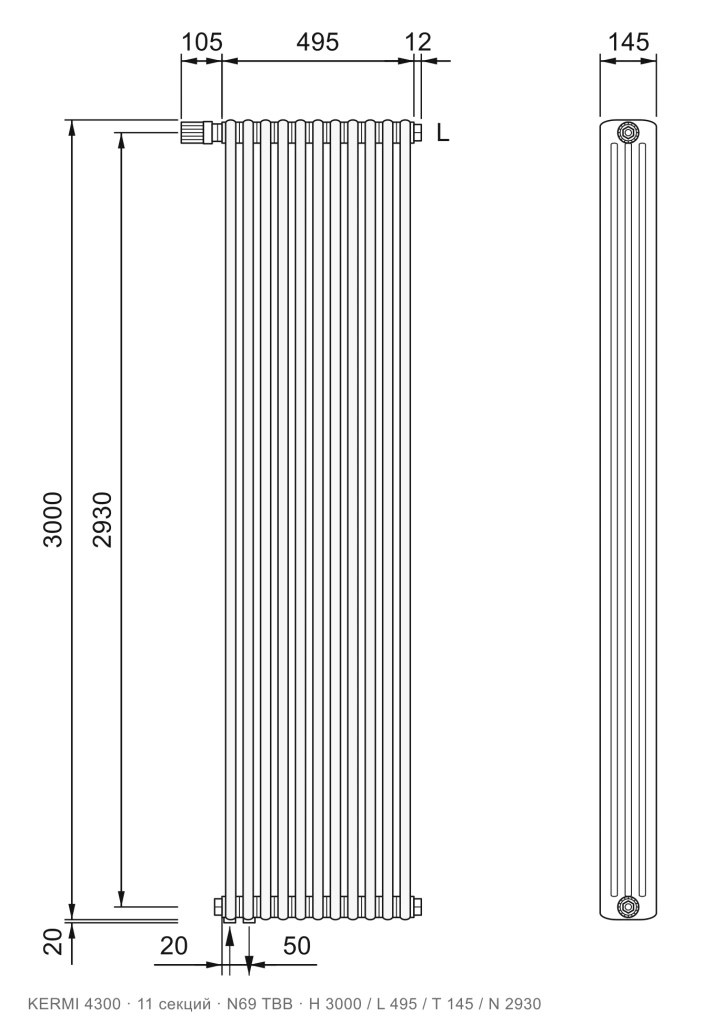

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 11 секций, подключение N69 ТВВ, размеры 3000×495×145 мм
    11 секций L 495мм

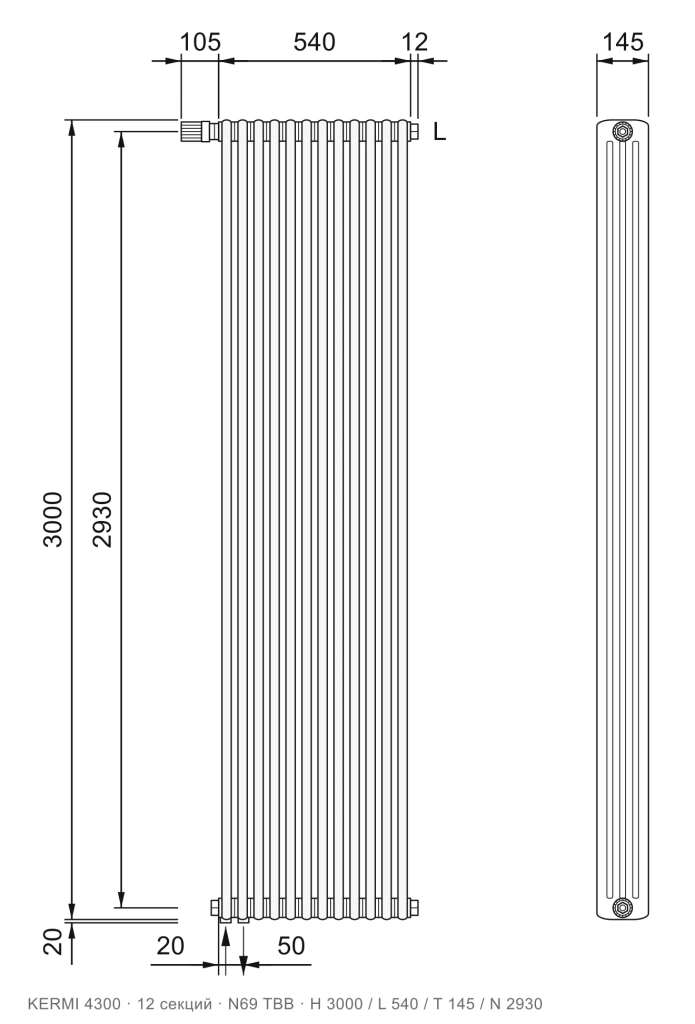

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 12 секций, подключение N69 ТВВ, размеры 3000×540×145 мм
    12 секций L 540мм

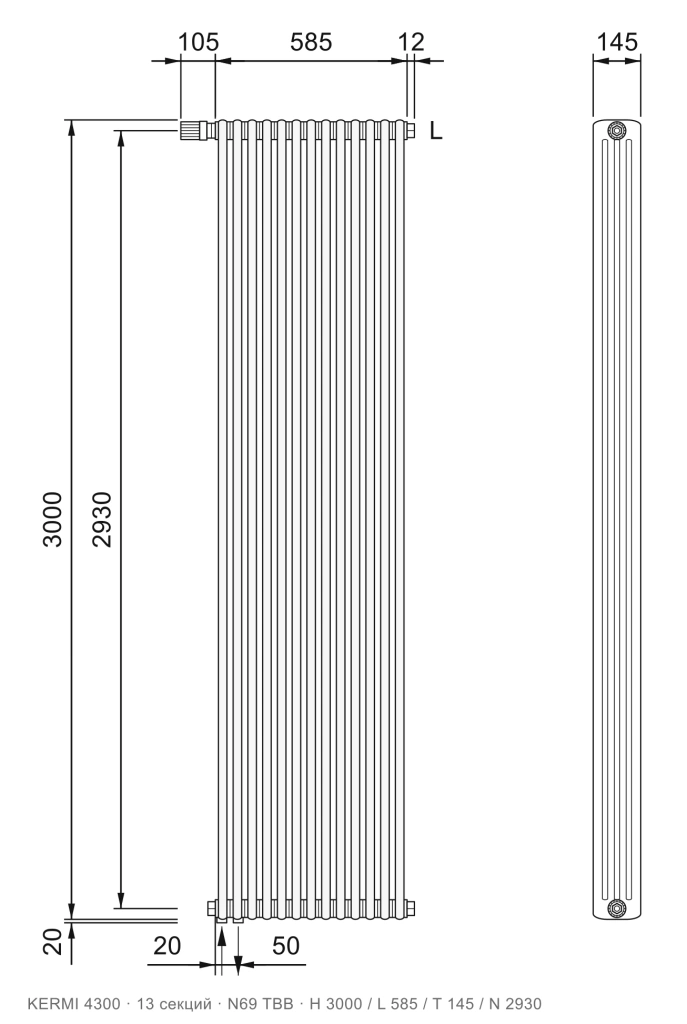

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 13 секций, подключение N69 ТВВ, размеры 3000×585×145 мм
    13 секций L 585мм

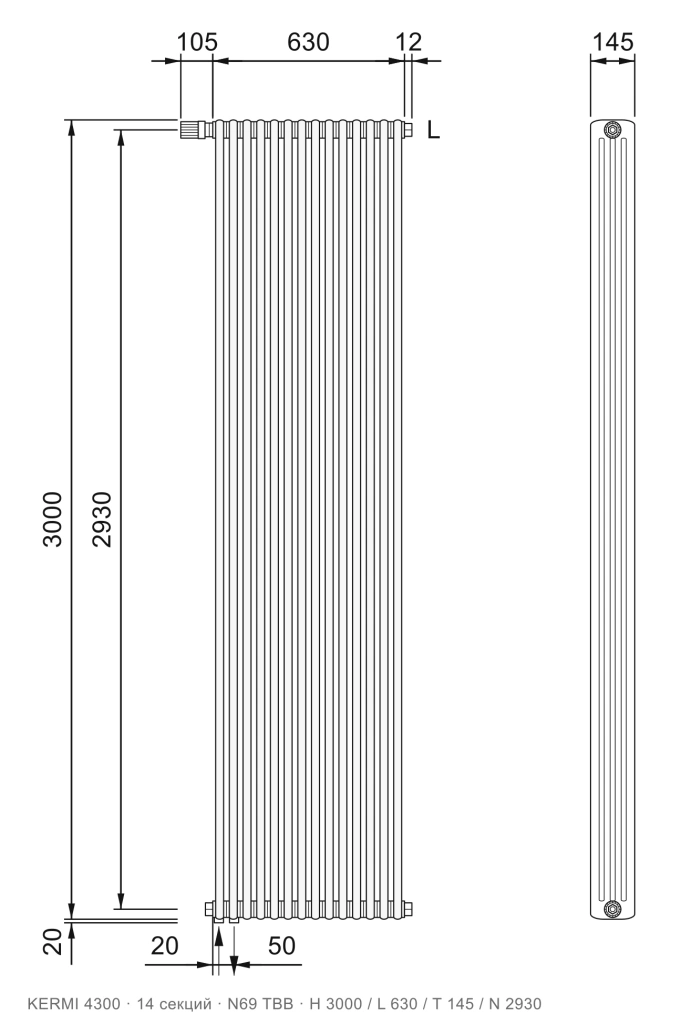

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 14 секций, подключение N69 ТВВ, размеры 3000×630×145 мм
    14 секций L 630мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 15 секций, подключение N69 ТВВ, размеры 3000×675×145 мм
    15 секций L 675мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 16 секций, подключение N69 ТВВ, размеры 3000×720×145 мм
    16 секций L 720мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 17 секций, подключение N69 ТВВ, размеры 3000×765×145 мм
    17 секций L 765мм

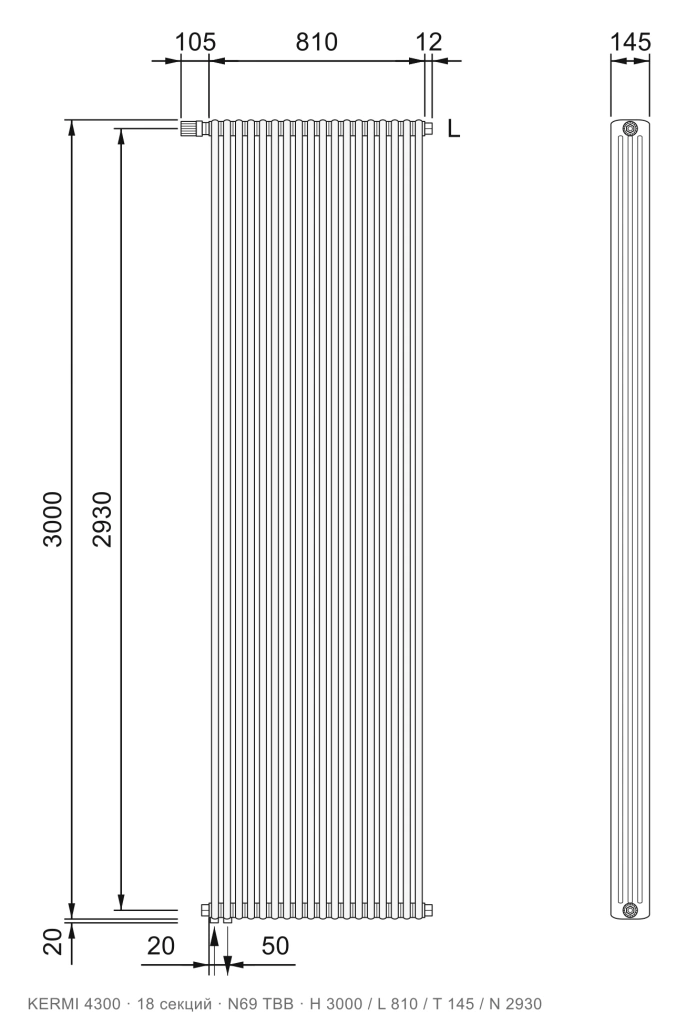

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 18 секций, подключение N69 ТВВ, размеры 3000×810×145 мм
    18 секций L 810мм

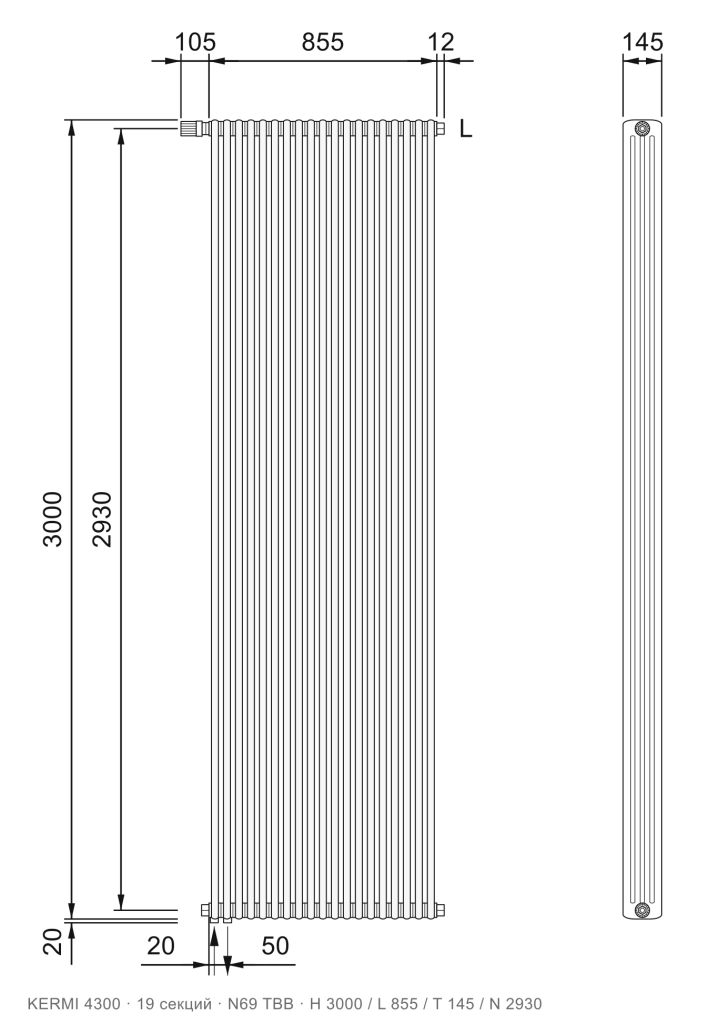

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 19 секций, подключение N69 ТВВ, размеры 3000×855×145 мм
    19 секций L 855мм

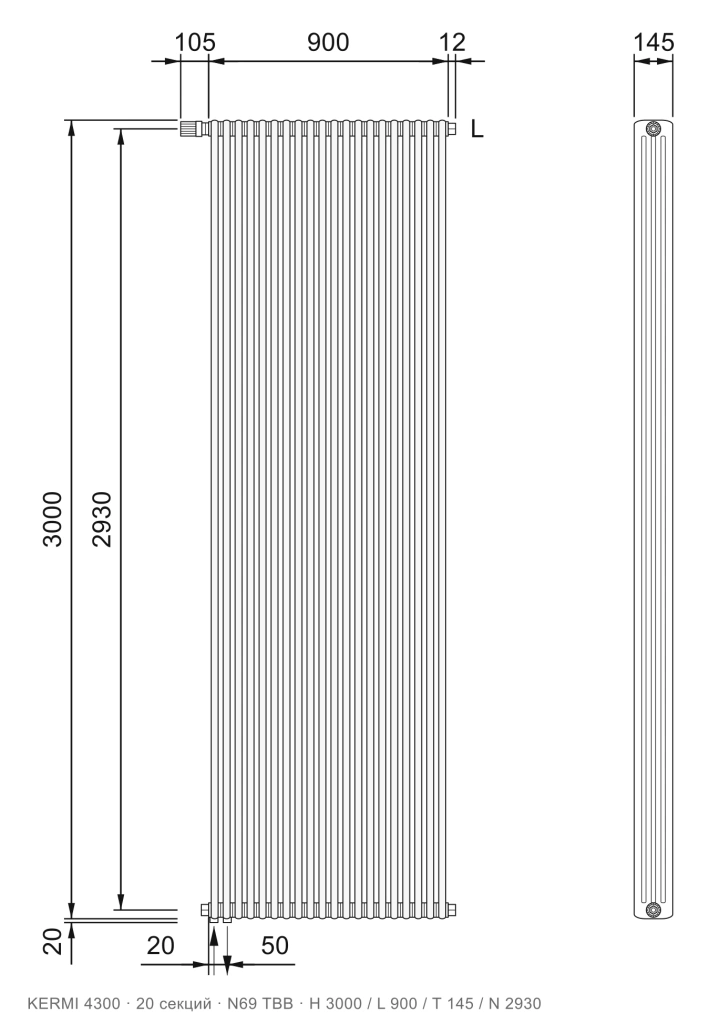

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 20 секций, подключение N69 ТВВ, размеры 3000×900×145 мм
    20 секций L 900мм

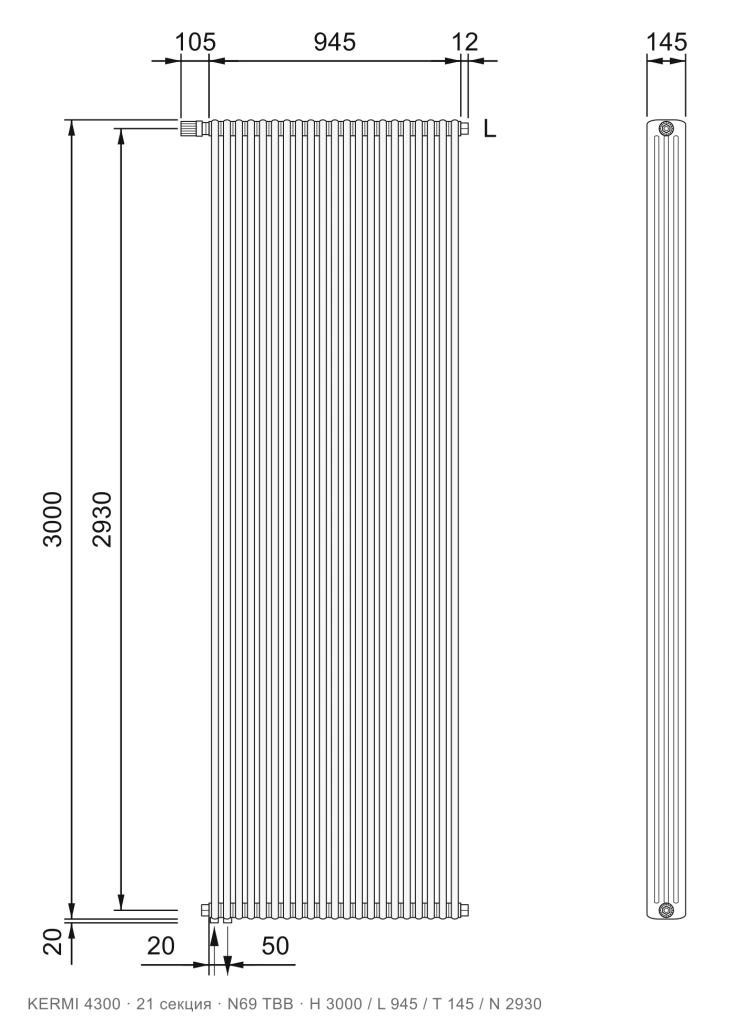

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 21 секция, подключение N69 ТВВ, размеры 3000×945×145 мм
    21 секция L 945мм

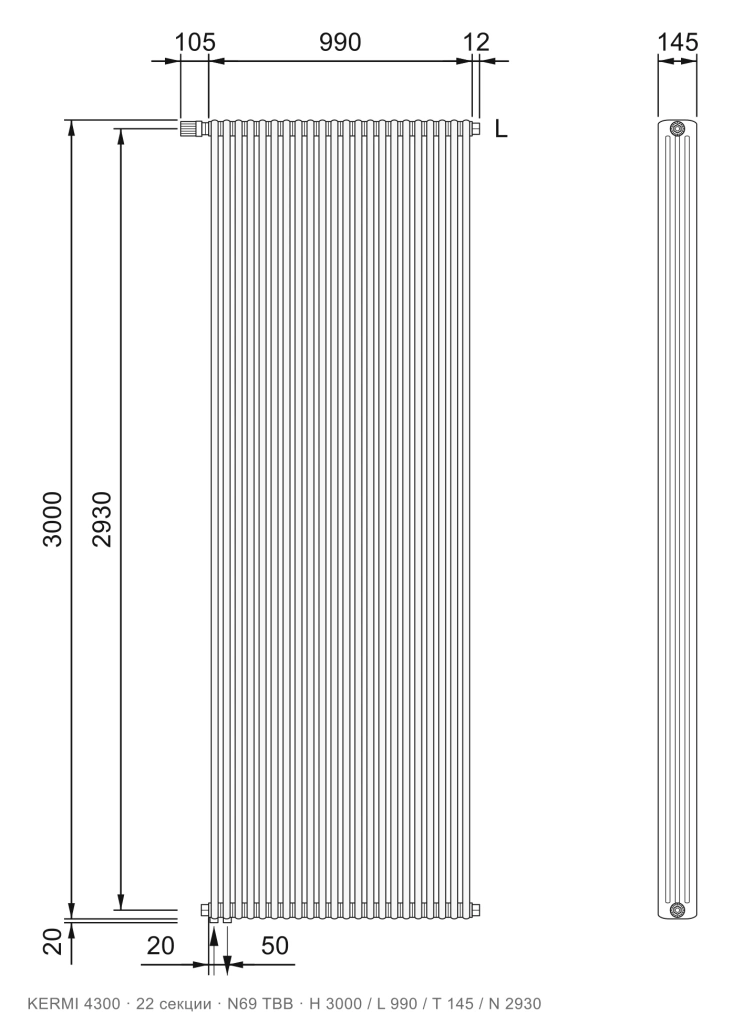

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 22 секции, подключение N69 ТВВ, размеры 3000×990×145 мм
    22 секции L 990мм

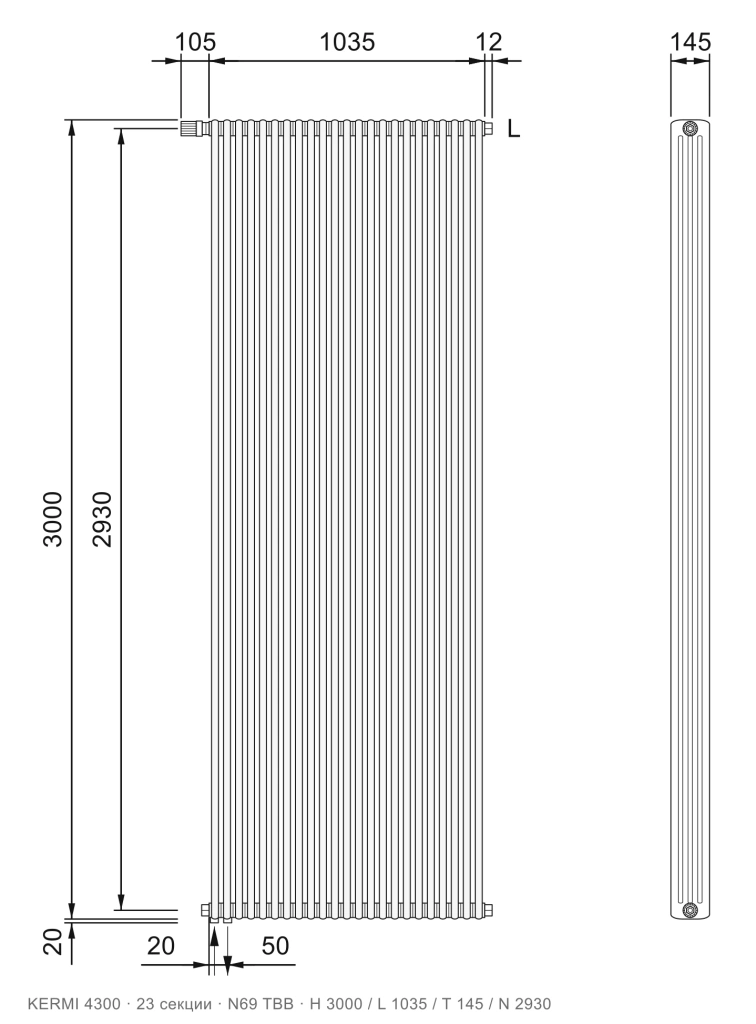

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 23 секции, подключение N69 ТВВ, размеры 3000×1035×145 мм
    23 секции L 1035мм

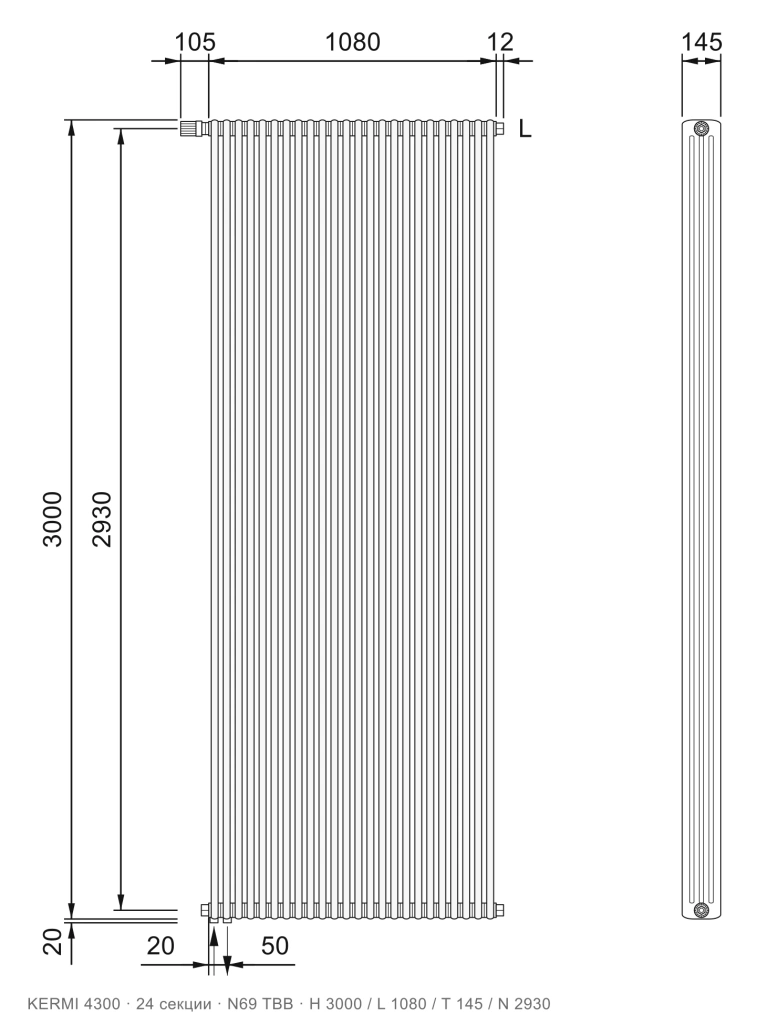

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 24 секции, подключение N69 ТВВ, размеры 3000×1080×145 мм
    24 секции L 1080мм

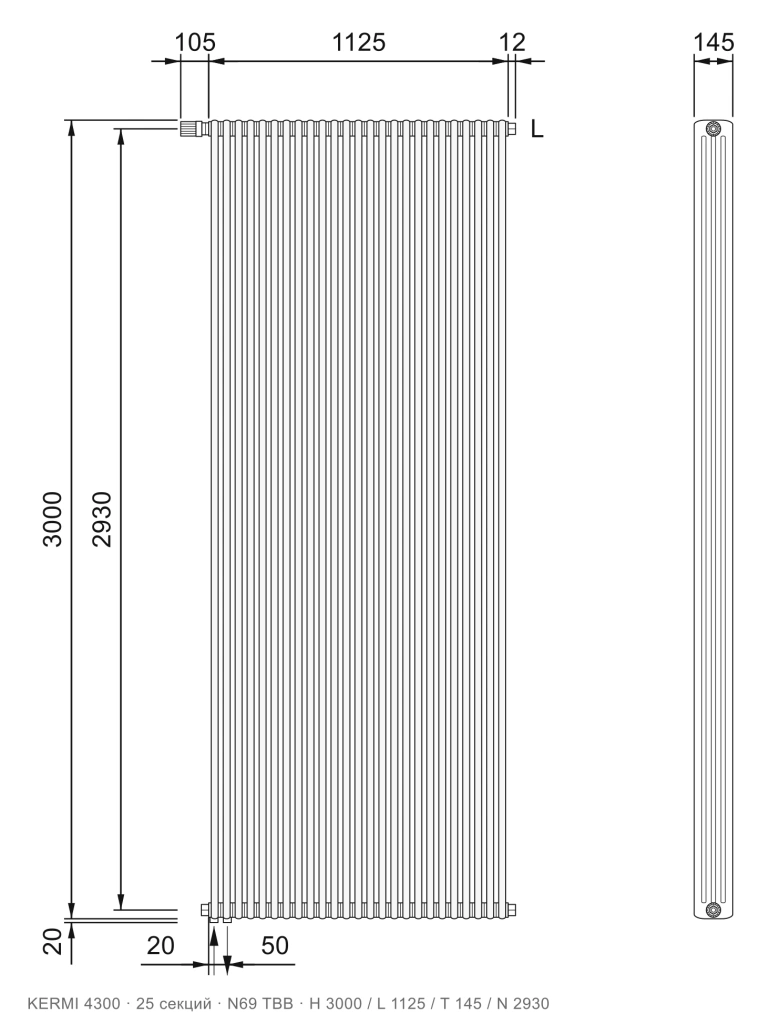

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 25 секций, подключение N69 ТВВ, размеры 3000×1125×145 мм
    25 секций L 1125мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 26 секций, подключение N69 ТВВ, размеры 3000×1170×145 мм
    26 секций L 1170мм

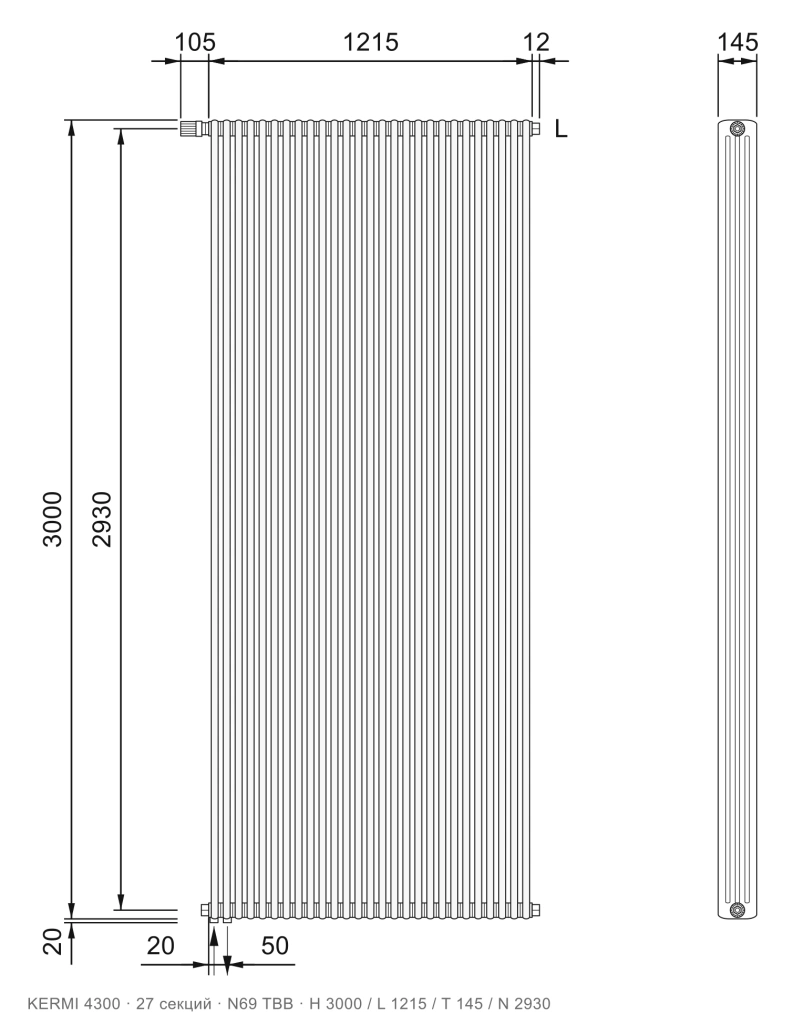

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 27 секций, подключение N69 ТВВ, размеры 3000×1215×145 мм
    27 секций L 1215мм

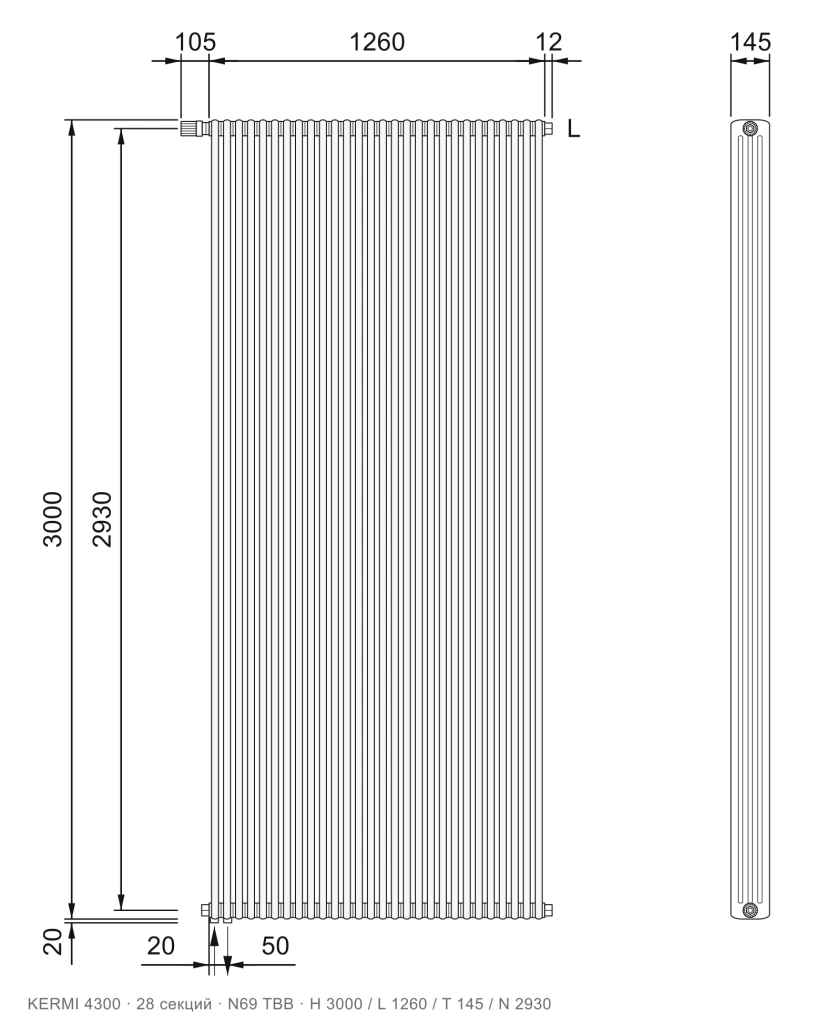

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 28 секций, подключение N69 ТВВ, размеры 3000×1260×145 мм
    28 секций L 1260мм
  • Габаритный чертёж трубчатого радиатора KERMI 4300, 29 секций, подключение N69 ТВВ, размеры 3000×1305×145 мм
    29 секций L 1305мм

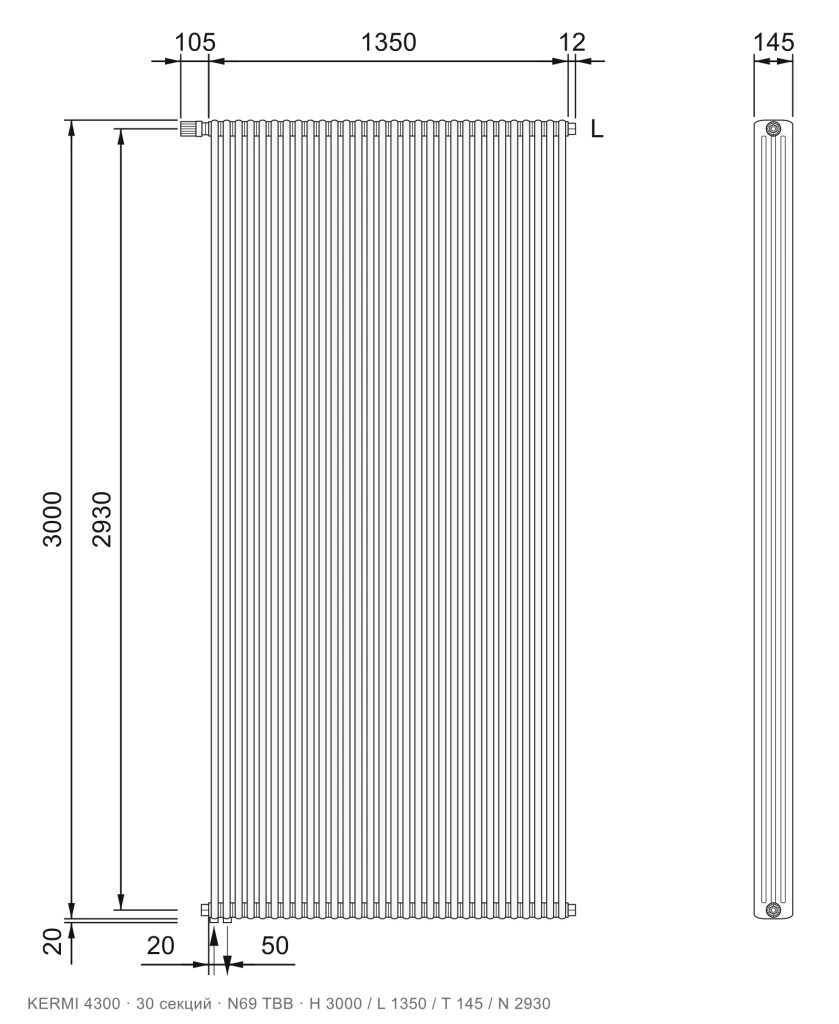

  • Габаритный чертёж трубчатого радиатора KERMI 4300, 30 секций, подключение N69 ТВВ, размеры 3000×1350×145 мм
    30 секций L 1350мм
