Чертежи и размеры KERMI 5060

Серия
5-трубчатые
Высота H
600мм
Глубина T
185мм
Межосевое N
530мм
Длина L
90-2970мм
Секций
№12 2-66, №69 ТВВ 4-66

Подбор чертежа

Тип подключения

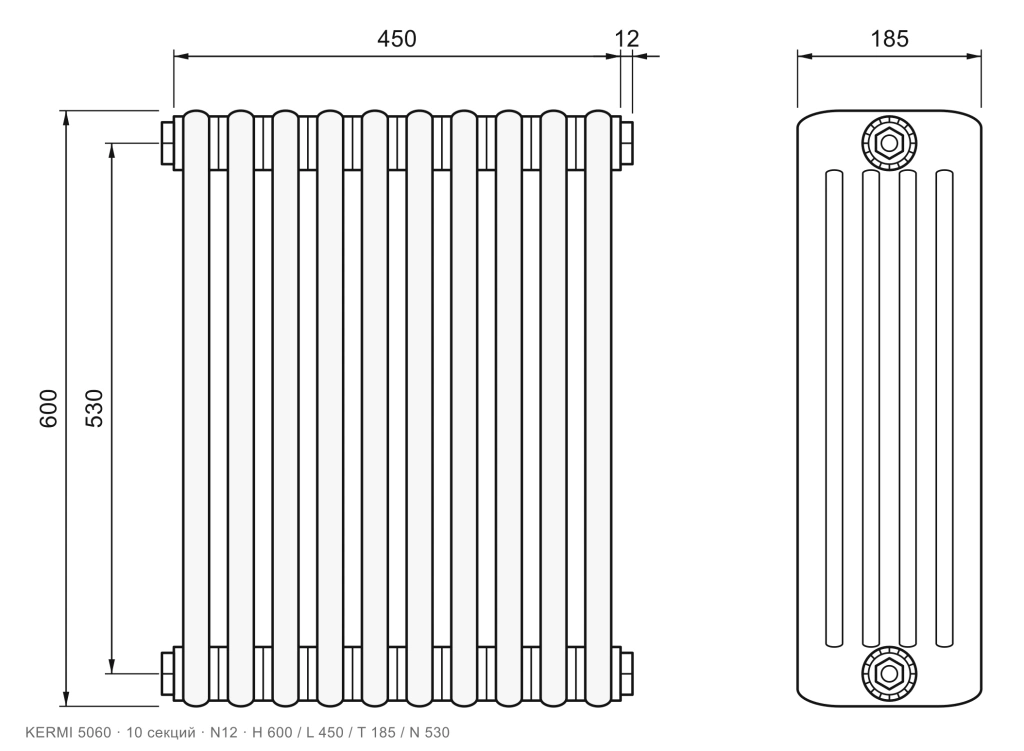

Габаритный чертёж трубчатого радиатора KERMI 5060, 10 секций, подключение N12, размеры 600×450×185 мм

KERMI 5060, 10 секций, №12

HВысота
600мм
LДлина
450мм
TГлубина
185мм
NМежосевое
530мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 600 мм, Глубина T 185 мм, Межосевое N 530 мм

Секций Длина L №12 боковое №69 ТВВ нижнее с термовентилем
2 90мм Схема: KERMI 5060, 2 секции, №12 В каталог: KERMI 5060, 2 секции, №12, RAL 9016 нет
3 135мм Схема: KERMI 5060, 3 секции, №12 В каталог: KERMI 5060, 3 секции, №12, RAL 9016 нет
4 180мм Схема: KERMI 5060, 4 секции, №12 В каталог: KERMI 5060, 4 секции, №12, RAL 9016 Схема: KERMI 5060, 4 секции, №69 ТВВ В каталог: KERMI 5060, 4 секции, №69 ТВВ, RAL 9016

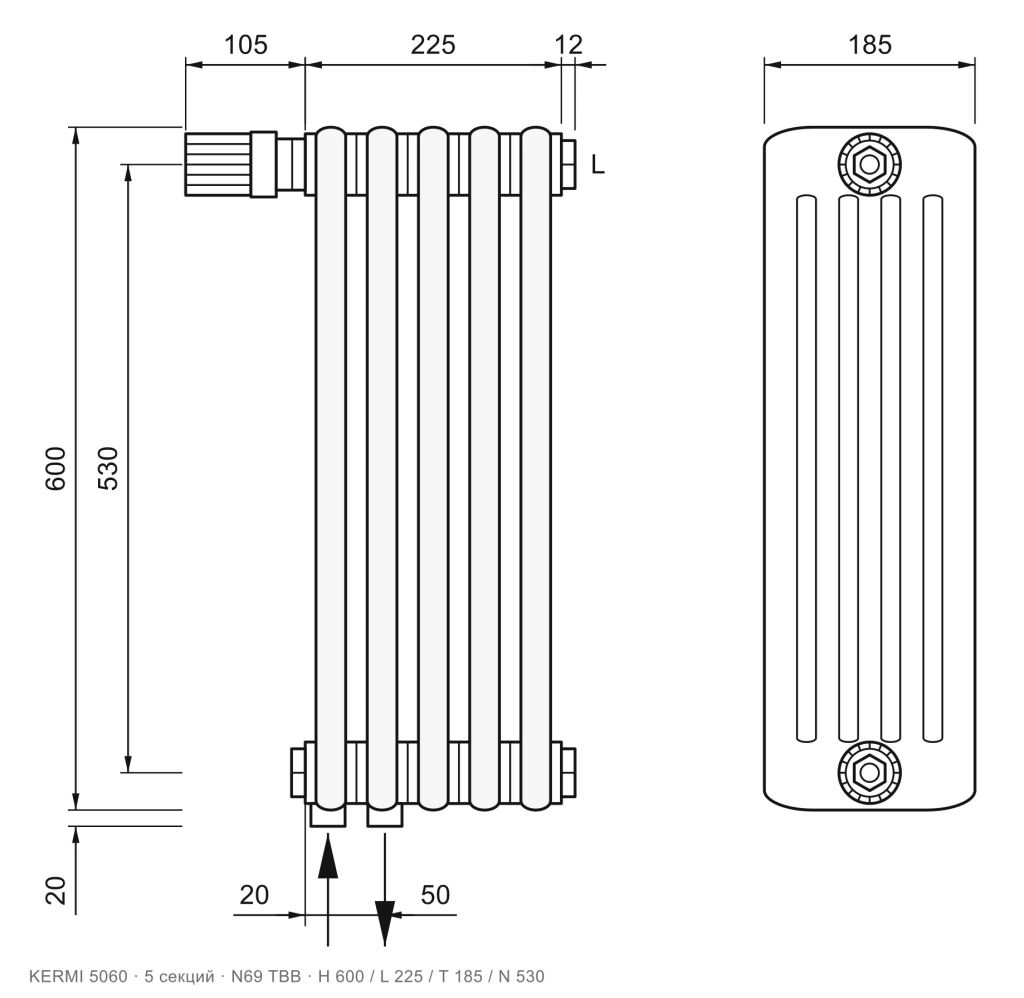

5 225мм Схема: KERMI 5060, 5 секций, №12 В каталог: KERMI 5060, 5 секций, №12, RAL 9016 Схема: KERMI 5060, 5 секций, №69 ТВВ В каталог: KERMI 5060, 5 секций, №69 ТВВ, RAL 9016

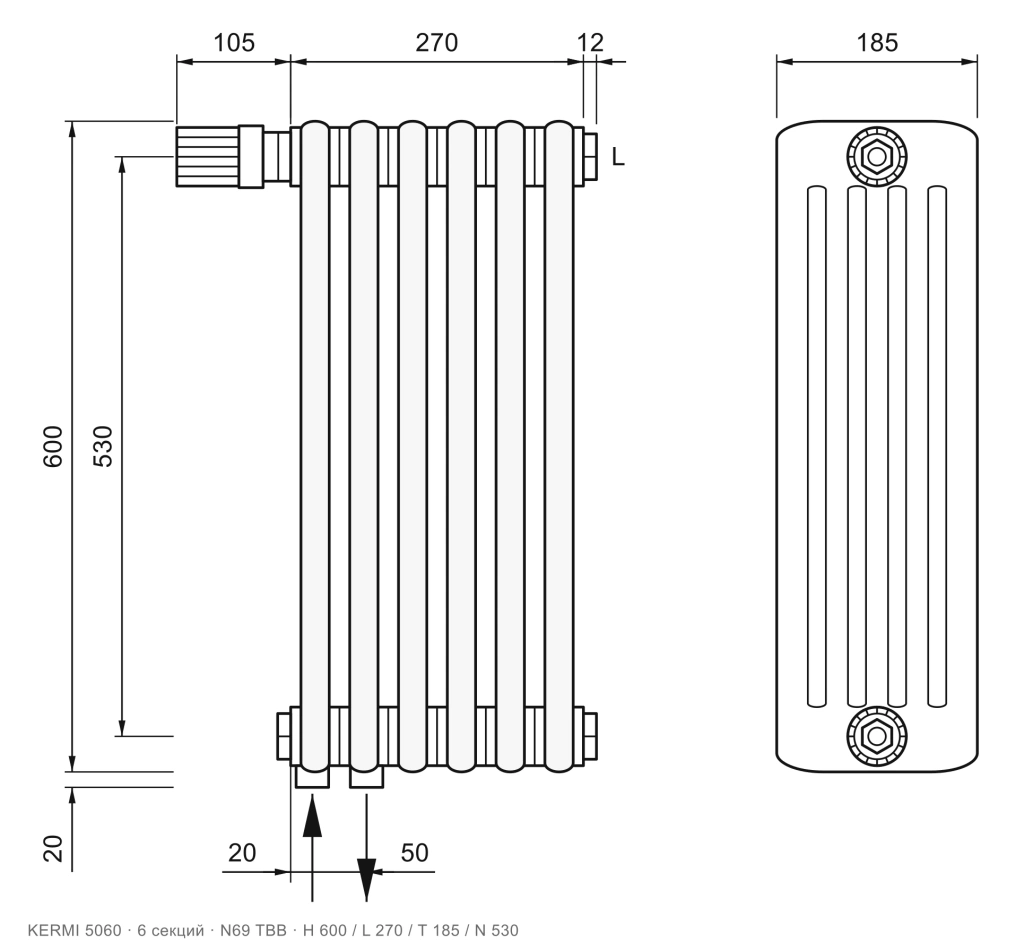

6 270мм Схема: KERMI 5060, 6 секций, №12 В каталог: KERMI 5060, 6 секций, №12, RAL 9016 Схема: KERMI 5060, 6 секций, №69 ТВВ В каталог: KERMI 5060, 6 секций, №69 ТВВ, RAL 9016

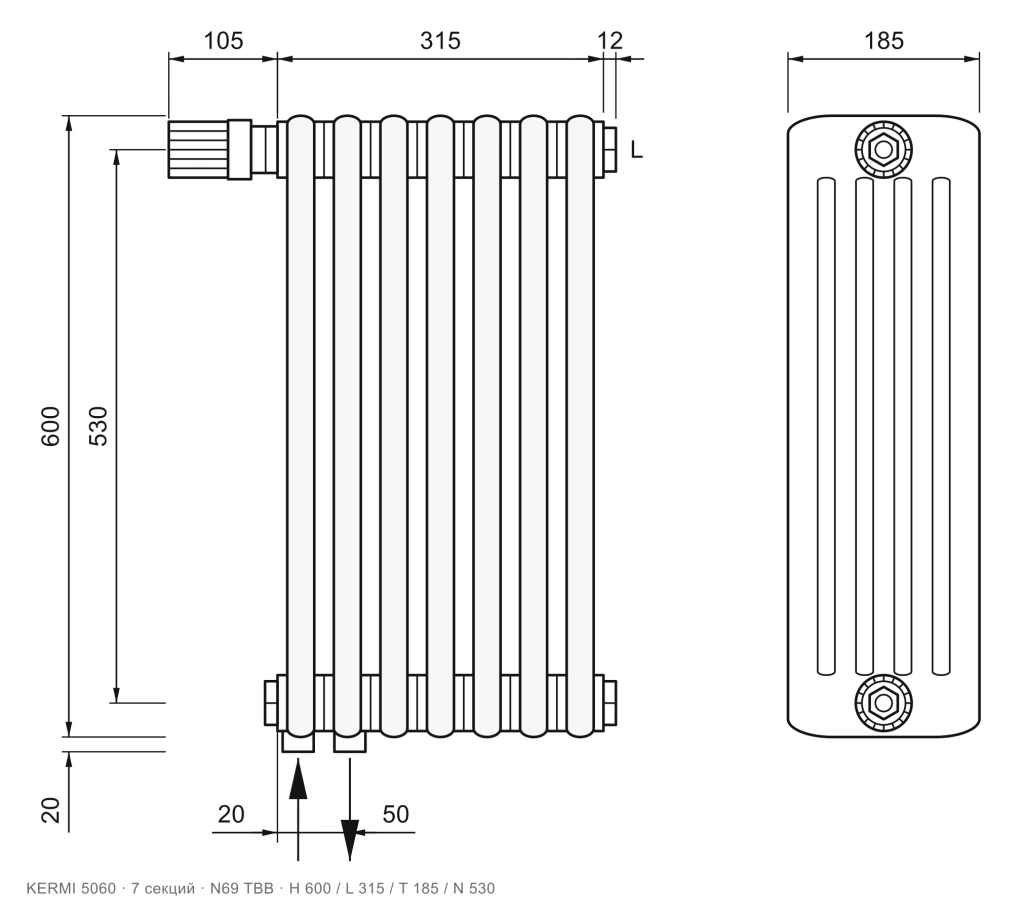

7 315мм Схема: KERMI 5060, 7 секций, №12 В каталог: KERMI 5060, 7 секций, №12, RAL 9016 Схема: KERMI 5060, 7 секций, №69 ТВВ В каталог: KERMI 5060, 7 секций, №69 ТВВ, RAL 9016
8 360мм Схема: KERMI 5060, 8 секций, №12 В каталог: KERMI 5060, 8 секций, №12, RAL 9016 Схема: KERMI 5060, 8 секций, №69 ТВВ В каталог: KERMI 5060, 8 секций, №69 ТВВ, RAL 9016
9 405мм Схема: KERMI 5060, 9 секций, №12 В каталог: KERMI 5060, 9 секций, №12, RAL 9016 Схема: KERMI 5060, 9 секций, №69 ТВВ В каталог: KERMI 5060, 9 секций, №69 ТВВ, RAL 9016
10 450мм Схема: KERMI 5060, 10 секций, №12 В каталог: KERMI 5060, 10 секций, №12, RAL 9016 Схема: KERMI 5060, 10 секций, №69 ТВВ В каталог: KERMI 5060, 10 секций, №69 ТВВ, RAL 9016

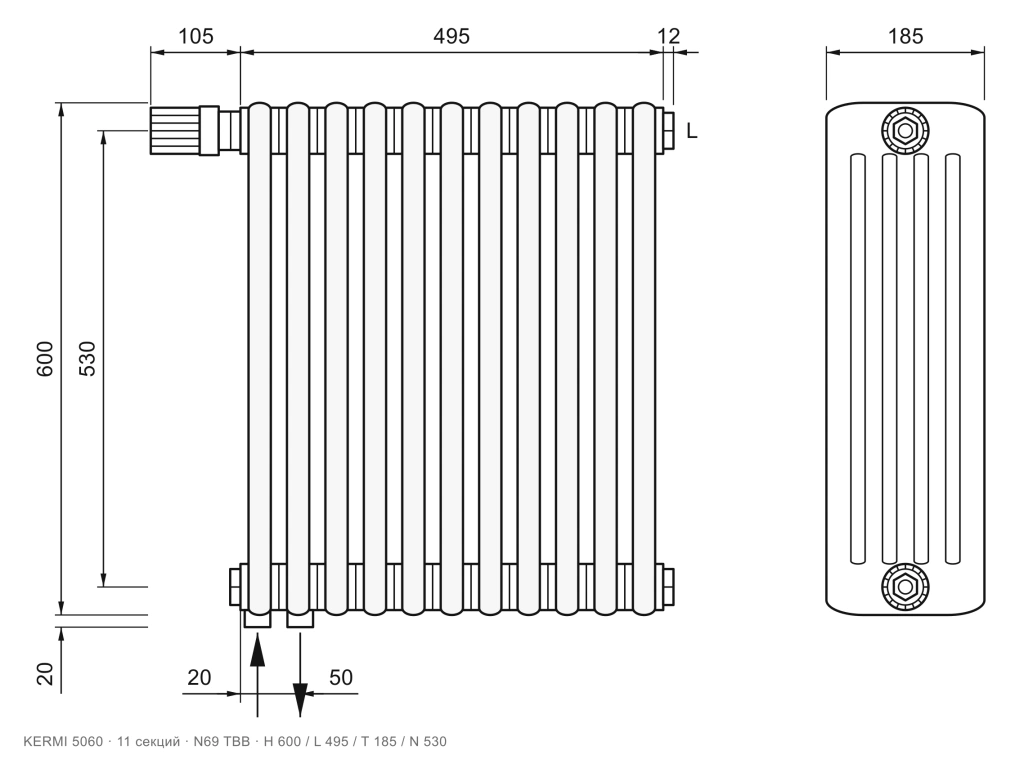

11 495мм Схема: KERMI 5060, 11 секций, №12 В каталог: KERMI 5060, 11 секций, №12, RAL 9016 Схема: KERMI 5060, 11 секций, №69 ТВВ В каталог: KERMI 5060, 11 секций, №69 ТВВ, RAL 9016

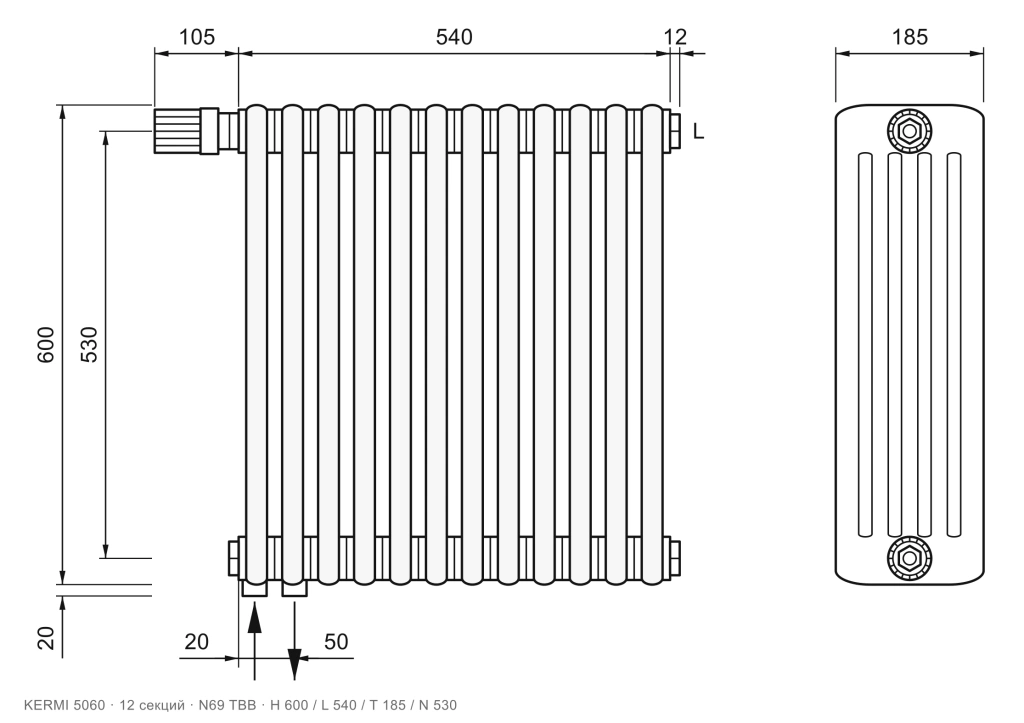

12 540мм Схема: KERMI 5060, 12 секций, №12 В каталог: KERMI 5060, 12 секций, №12, RAL 9016 Схема: KERMI 5060, 12 секций, №69 ТВВ В каталог: KERMI 5060, 12 секций, №69 ТВВ, RAL 9016

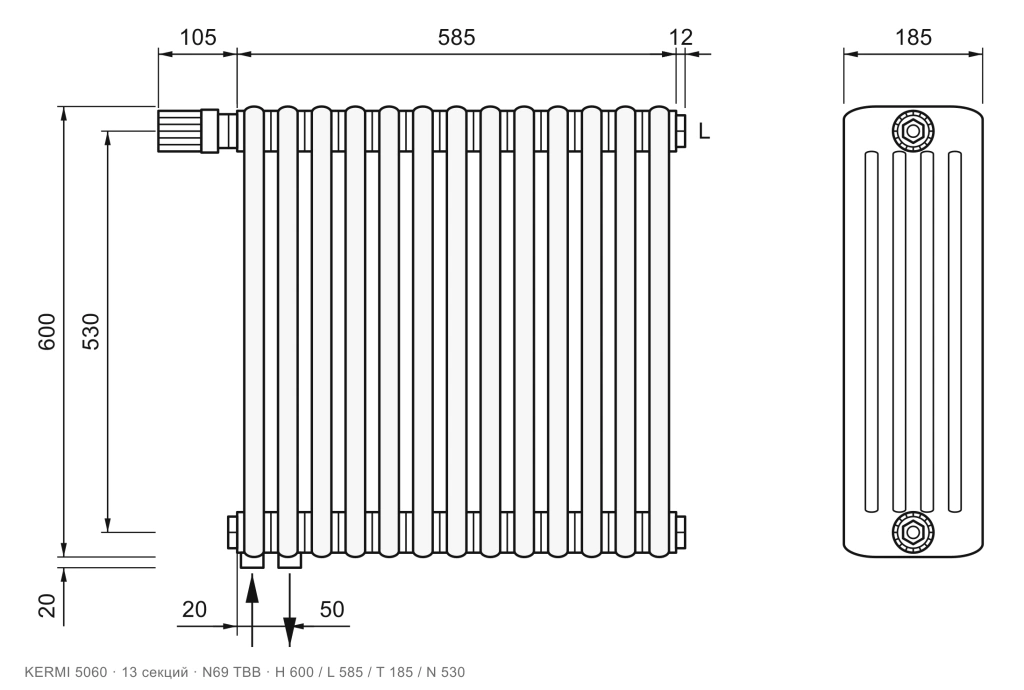

13 585мм Схема: KERMI 5060, 13 секций, №12 В каталог: KERMI 5060, 13 секций, №12, RAL 9016 Схема: KERMI 5060, 13 секций, №69 ТВВ В каталог: KERMI 5060, 13 секций, №69 ТВВ, RAL 9016

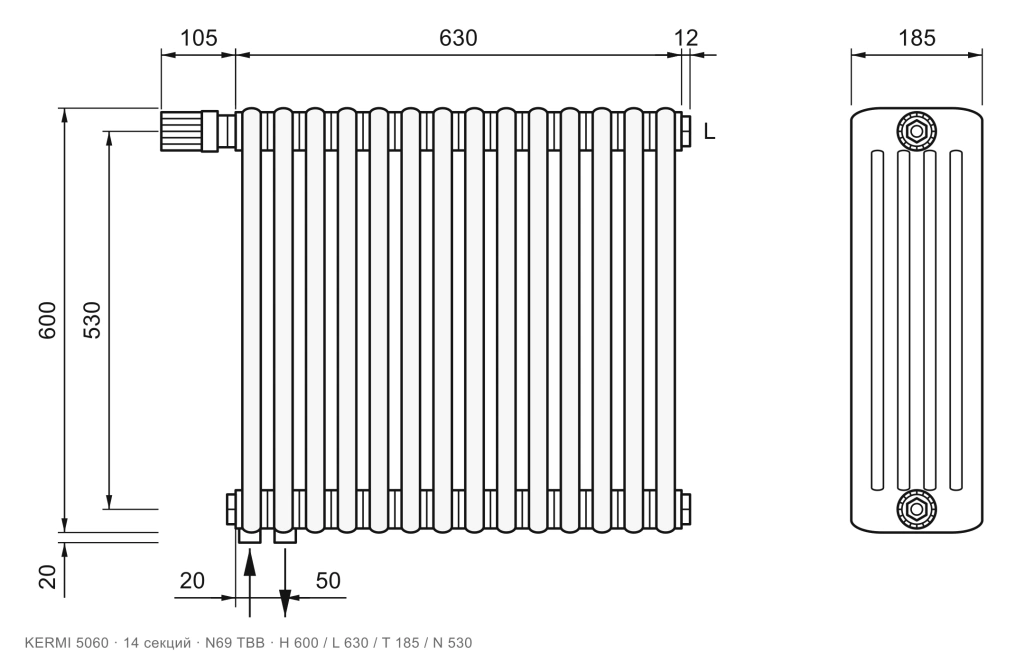

14 630мм Схема: KERMI 5060, 14 секций, №12 В каталог: KERMI 5060, 14 секций, №12, RAL 9016 Схема: KERMI 5060, 14 секций, №69 ТВВ В каталог: KERMI 5060, 14 секций, №69 ТВВ, RAL 9016

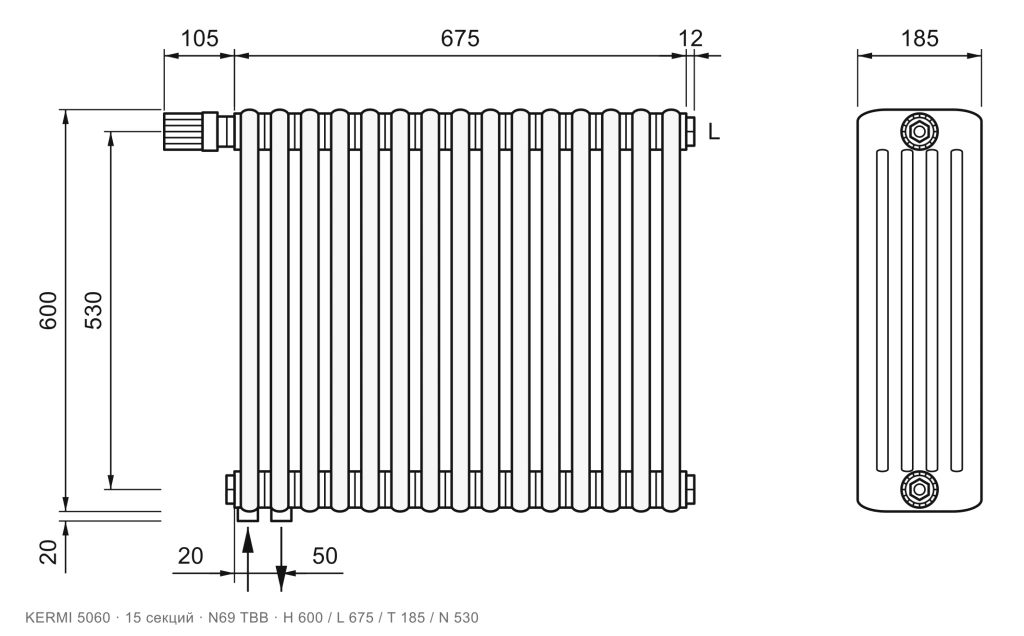

15 675мм Схема: KERMI 5060, 15 секций, №12 В каталог: KERMI 5060, 15 секций, №12, RAL 9016 Схема: KERMI 5060, 15 секций, №69 ТВВ В каталог: KERMI 5060, 15 секций, №69 ТВВ, RAL 9016
16 720мм Схема: KERMI 5060, 16 секций, №12 В каталог: KERMI 5060, 16 секций, №12, RAL 9016 Схема: KERMI 5060, 16 секций, №69 ТВВ В каталог: KERMI 5060, 16 секций, №69 ТВВ, RAL 9016

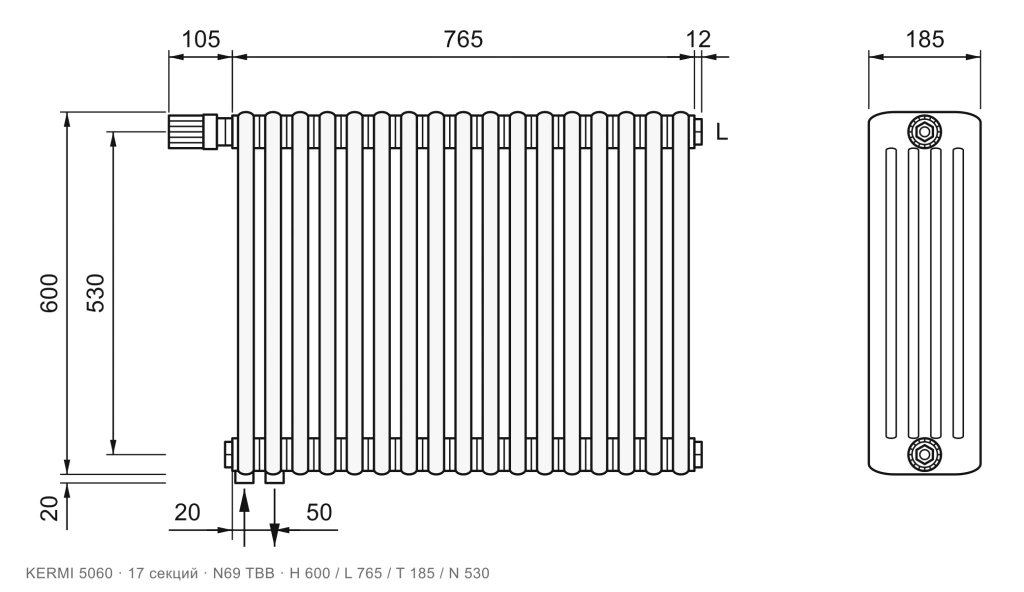

17 765мм Схема: KERMI 5060, 17 секций, №12 В каталог: KERMI 5060, 17 секций, №12, RAL 9016 Схема: KERMI 5060, 17 секций, №69 ТВВ В каталог: KERMI 5060, 17 секций, №69 ТВВ, RAL 9016

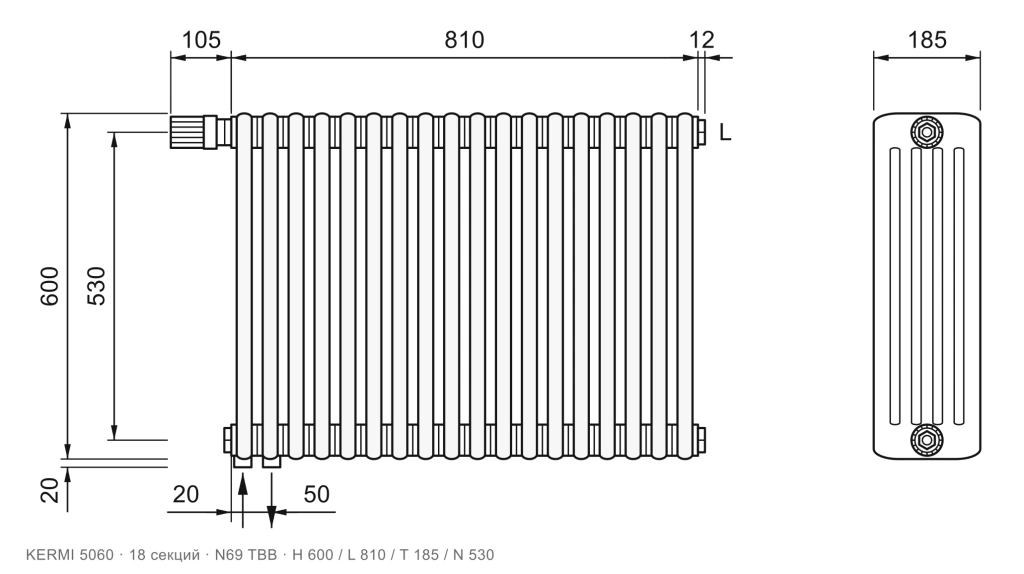

18 810мм Схема: KERMI 5060, 18 секций, №12 В каталог: KERMI 5060, 18 секций, №12, RAL 9016 Схема: KERMI 5060, 18 секций, №69 ТВВ В каталог: KERMI 5060, 18 секций, №69 ТВВ, RAL 9016

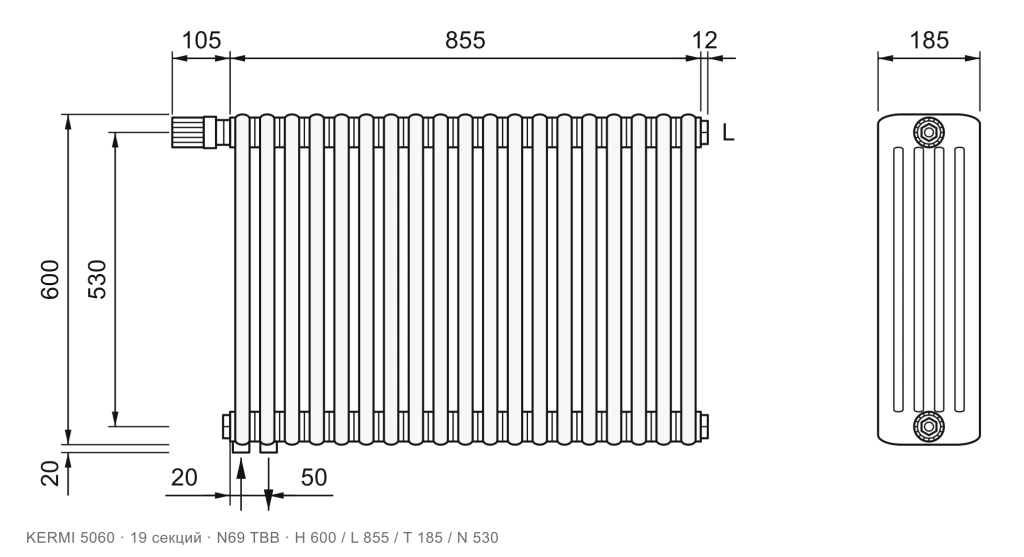

19 855мм Схема: KERMI 5060, 19 секций, №12 В каталог: KERMI 5060, 19 секций, №12, RAL 9016 Схема: KERMI 5060, 19 секций, №69 ТВВ В каталог: KERMI 5060, 19 секций, №69 ТВВ, RAL 9016

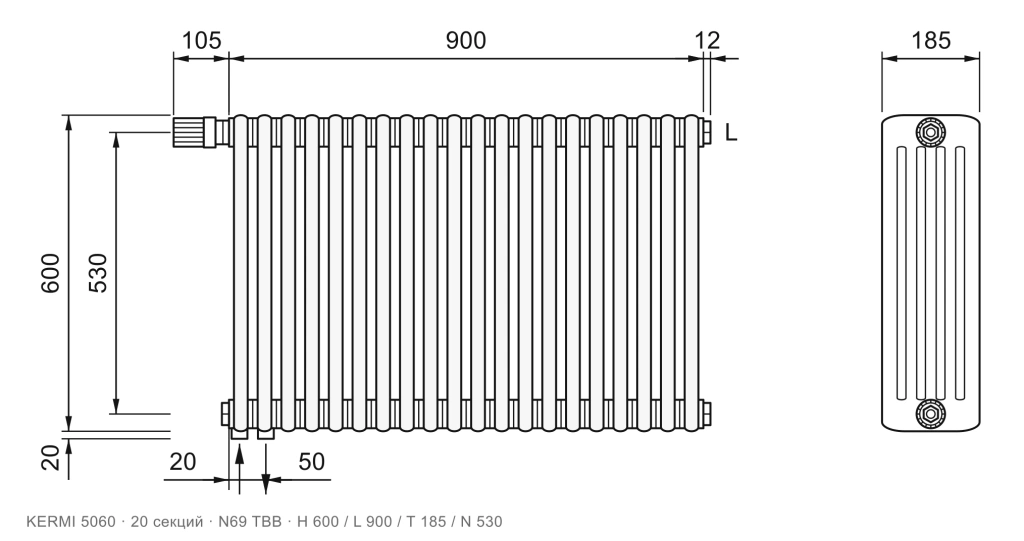

20 900мм Схема: KERMI 5060, 20 секций, №12 В каталог: KERMI 5060, 20 секций, №12, RAL 9016 Схема: KERMI 5060, 20 секций, №69 ТВВ В каталог: KERMI 5060, 20 секций, №69 ТВВ, RAL 9016

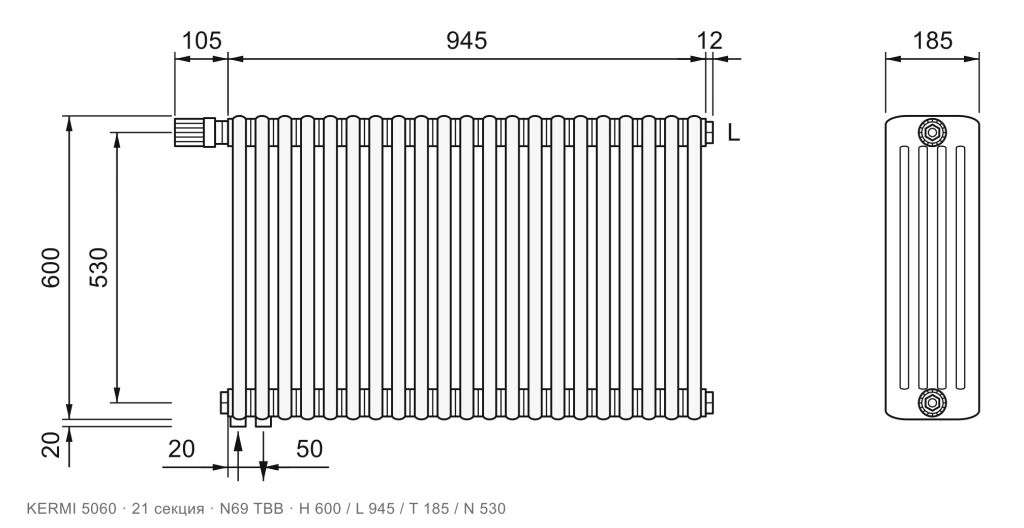

21 945мм Схема: KERMI 5060, 21 секция, №12 В каталог: KERMI 5060, 21 секция, №12, RAL 9016 Схема: KERMI 5060, 21 секция, №69 ТВВ В каталог: KERMI 5060, 21 секция, №69 ТВВ, RAL 9016
22 990мм Схема: KERMI 5060, 22 секции, №12 В каталог: KERMI 5060, 22 секции, №12, RAL 9016 Схема: KERMI 5060, 22 секции, №69 ТВВ В каталог: KERMI 5060, 22 секции, №69 ТВВ, RAL 9016

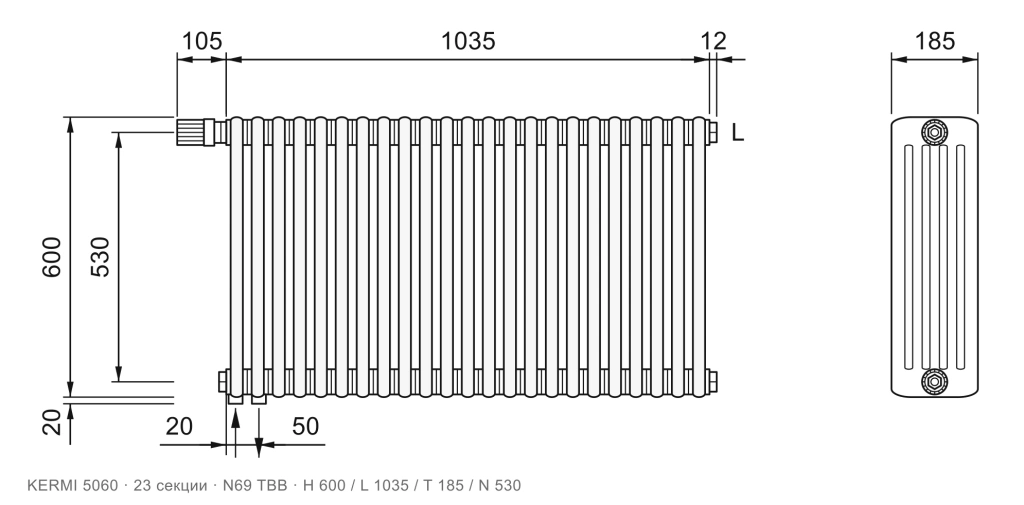

23 1035мм Схема: KERMI 5060, 23 секции, №12 В каталог: KERMI 5060, 23 секции, №12, RAL 9016 Схема: KERMI 5060, 23 секции, №69 ТВВ В каталог: KERMI 5060, 23 секции, №69 ТВВ, RAL 9016

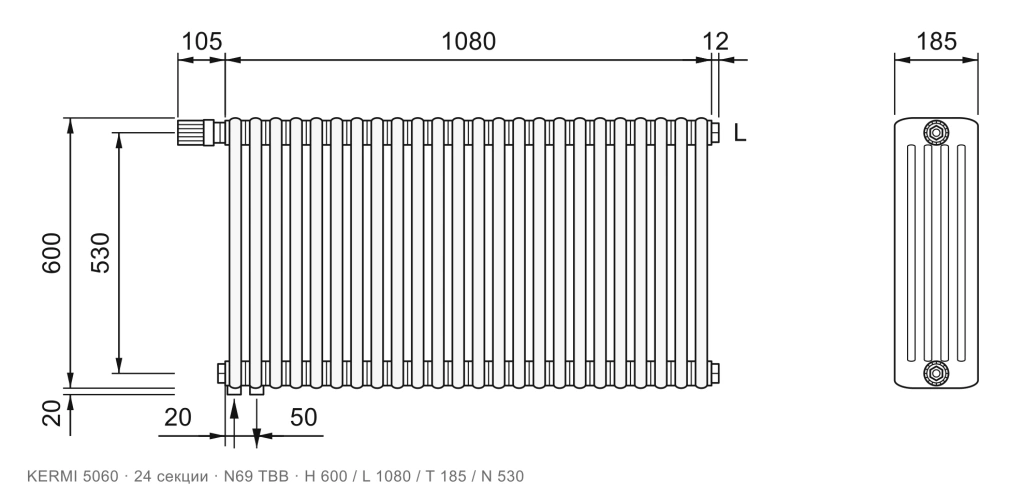

24 1080мм Схема: KERMI 5060, 24 секции, №12 В каталог: KERMI 5060, 24 секции, №12, RAL 9016 Схема: KERMI 5060, 24 секции, №69 ТВВ В каталог: KERMI 5060, 24 секции, №69 ТВВ, RAL 9016
25 1125мм Схема: KERMI 5060, 25 секций, №12 В каталог: KERMI 5060, 25 секций, №12, RAL 9016 Схема: KERMI 5060, 25 секций, №69 ТВВ В каталог: KERMI 5060, 25 секций, №69 ТВВ, RAL 9016
26 1170мм Схема: KERMI 5060, 26 секций, №12 В каталог: KERMI 5060, 26 секций, №12, RAL 9016 Схема: KERMI 5060, 26 секций, №69 ТВВ В каталог: KERMI 5060, 26 секций, №69 ТВВ, RAL 9016
27 1215мм Схема: KERMI 5060, 27 секций, №12 В каталог: KERMI 5060, 27 секций, №12, RAL 9016 Схема: KERMI 5060, 27 секций, №69 ТВВ В каталог: KERMI 5060, 27 секций, №69 ТВВ, RAL 9016
28 1260мм Схема: KERMI 5060, 28 секций, №12 В каталог: KERMI 5060, 28 секций, №12, RAL 9016 Схема: KERMI 5060, 28 секций, №69 ТВВ В каталог: KERMI 5060, 28 секций, №69 ТВВ, RAL 9016

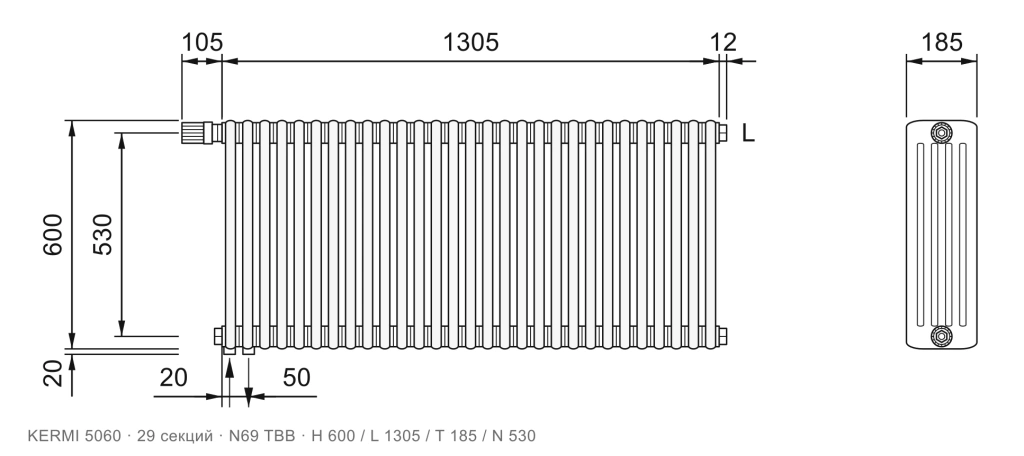

29 1305мм Схема: KERMI 5060, 29 секций, №12 В каталог: KERMI 5060, 29 секций, №12, RAL 9016 Схема: KERMI 5060, 29 секций, №69 ТВВ В каталог: KERMI 5060, 29 секций, №69 ТВВ, RAL 9016
30 1350мм Схема: KERMI 5060, 30 секций, №12 В каталог: KERMI 5060, 30 секций, №12, RAL 9016 Схема: KERMI 5060, 30 секций, №69 ТВВ В каталог: KERMI 5060, 30 секций, №69 ТВВ, RAL 9016
31 1395мм Схема: KERMI 5060, 31 секция, №12 В каталог: KERMI 5060, 31 секция, №12, RAL 9016 Схема: KERMI 5060, 31 секция, №69 ТВВ В каталог: KERMI 5060, 31 секция, №69 ТВВ, RAL 9016

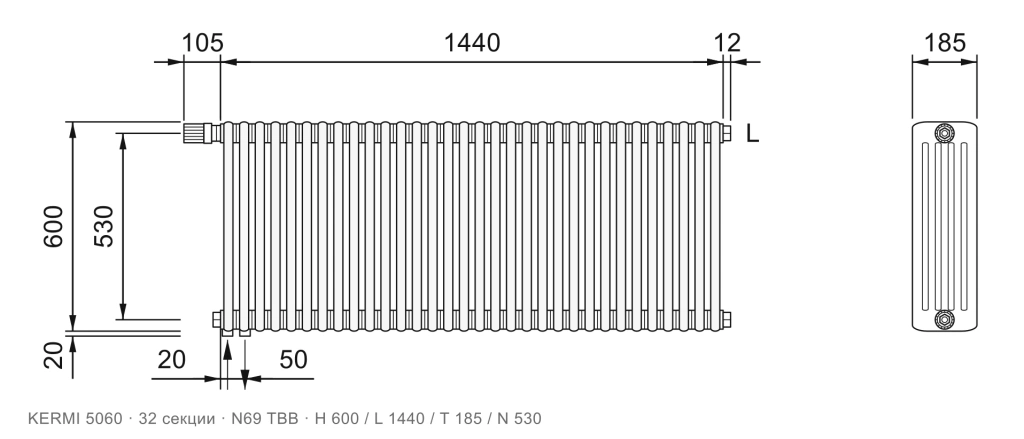

32 1440мм Схема: KERMI 5060, 32 секции, №12 В каталог: KERMI 5060, 32 секции, №12, RAL 9016 Схема: KERMI 5060, 32 секции, №69 ТВВ В каталог: KERMI 5060, 32 секции, №69 ТВВ, RAL 9016
33 1485мм Схема: KERMI 5060, 33 секции, №12 В каталог: KERMI 5060, 33 секции, №12, RAL 9016 Схема: KERMI 5060, 33 секции, №69 ТВВ В каталог: KERMI 5060, 33 секции, №69 ТВВ, RAL 9016

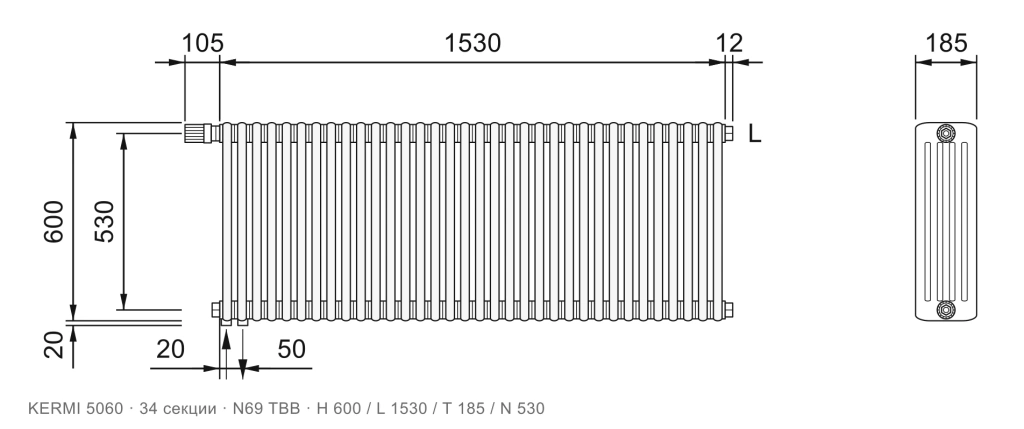

34 1530мм Схема: KERMI 5060, 34 секции, №12 В каталог: KERMI 5060, 34 секции, №12, RAL 9016 Схема: KERMI 5060, 34 секции, №69 ТВВ В каталог: KERMI 5060, 34 секции, №69 ТВВ, RAL 9016
35 1575мм Схема: KERMI 5060, 35 секций, №12 В каталог: KERMI 5060, 35 секций, №12, RAL 9016 Схема: KERMI 5060, 35 секций, №69 ТВВ В каталог: KERMI 5060, 35 секций, №69 ТВВ, RAL 9016
36 1620мм Схема: KERMI 5060, 36 секций, №12 В каталог: KERMI 5060, 36 секций, №12, RAL 9016 Схема: KERMI 5060, 36 секций, №69 ТВВ В каталог: KERMI 5060, 36 секций, №69 ТВВ, RAL 9016
37 1665мм Схема: KERMI 5060, 37 секций, №12 В каталог: KERMI 5060, 37 секций, №12, RAL 9016 Схема: KERMI 5060, 37 секций, №69 ТВВ В каталог: KERMI 5060, 37 секций, №69 ТВВ, RAL 9016
38 1710мм Схема: KERMI 5060, 38 секций, №12 В каталог: KERMI 5060, 38 секций, №12, RAL 9016 Схема: KERMI 5060, 38 секций, №69 ТВВ В каталог: KERMI 5060, 38 секций, №69 ТВВ, RAL 9016
39 1755мм Схема: KERMI 5060, 39 секций, №12 В каталог: KERMI 5060, 39 секций, №12, RAL 9016 Схема: KERMI 5060, 39 секций, №69 ТВВ В каталог: KERMI 5060, 39 секций, №69 ТВВ, RAL 9016

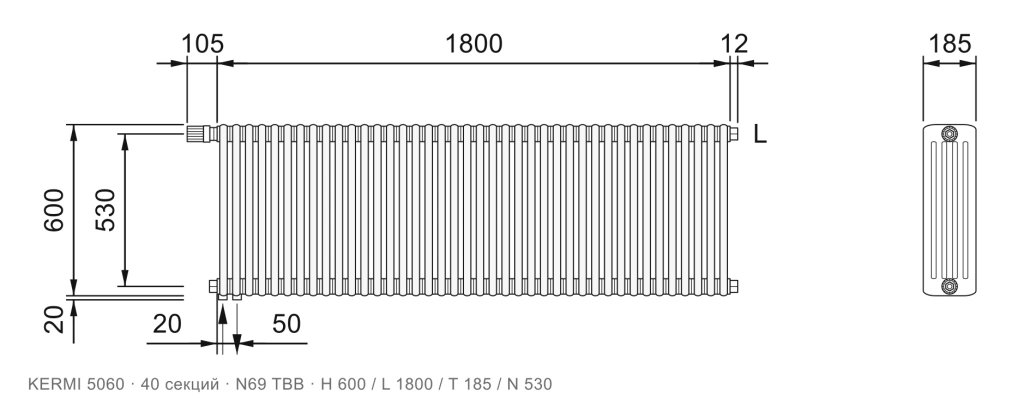

40 1800мм Схема: KERMI 5060, 40 секций, №12 В каталог: KERMI 5060, 40 секций, №12, RAL 9016 Схема: KERMI 5060, 40 секций, №69 ТВВ В каталог: KERMI 5060, 40 секций, №69 ТВВ, RAL 9016
41 1845мм Схема: KERMI 5060, 41 секция, №12 В каталог: KERMI 5060, 41 секция, №12, RAL 9016 Схема: KERMI 5060, 41 секция, №69 ТВВ В каталог: KERMI 5060, 41 секция, №69 ТВВ, RAL 9016

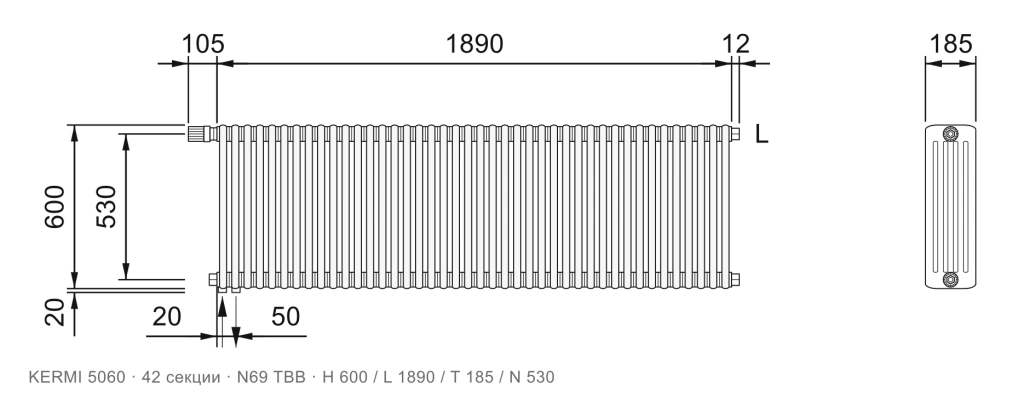

42 1890мм Схема: KERMI 5060, 42 секции, №12 В каталог: KERMI 5060, 42 секции, №12, RAL 9016 Схема: KERMI 5060, 42 секции, №69 ТВВ В каталог: KERMI 5060, 42 секции, №69 ТВВ, RAL 9016

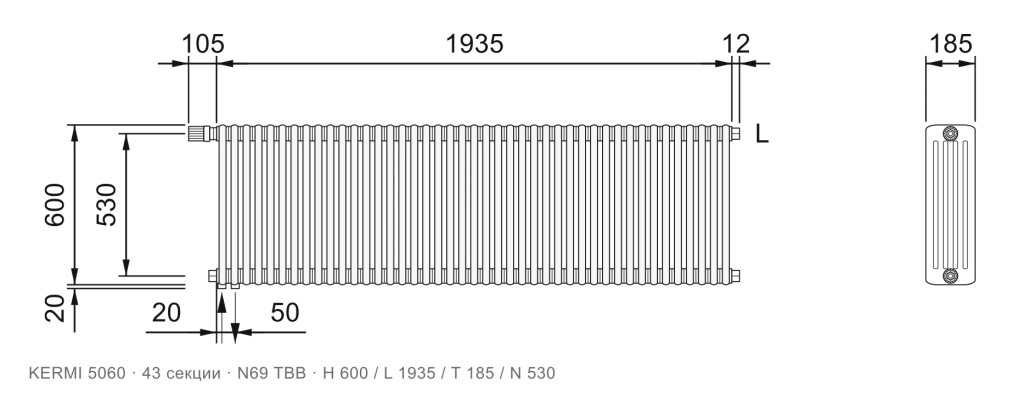

43 1935мм Схема: KERMI 5060, 43 секции, №12 В каталог: KERMI 5060, 43 секции, №12, RAL 9016 Схема: KERMI 5060, 43 секции, №69 ТВВ В каталог: KERMI 5060, 43 секции, №69 ТВВ, RAL 9016

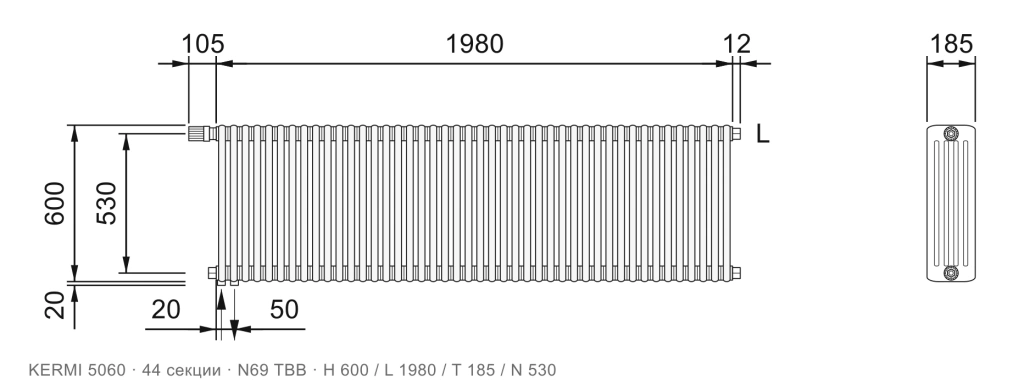

44 1980мм Схема: KERMI 5060, 44 секции, №12 В каталог: KERMI 5060, 44 секции, №12, RAL 9016 Схема: KERMI 5060, 44 секции, №69 ТВВ В каталог: KERMI 5060, 44 секции, №69 ТВВ, RAL 9016
45 2025мм Схема: KERMI 5060, 45 секций, №12 В каталог: KERMI 5060, 45 секций, №12, RAL 9016 Схема: KERMI 5060, 45 секций, №69 ТВВ В каталог: KERMI 5060, 45 секций, №69 ТВВ, RAL 9016

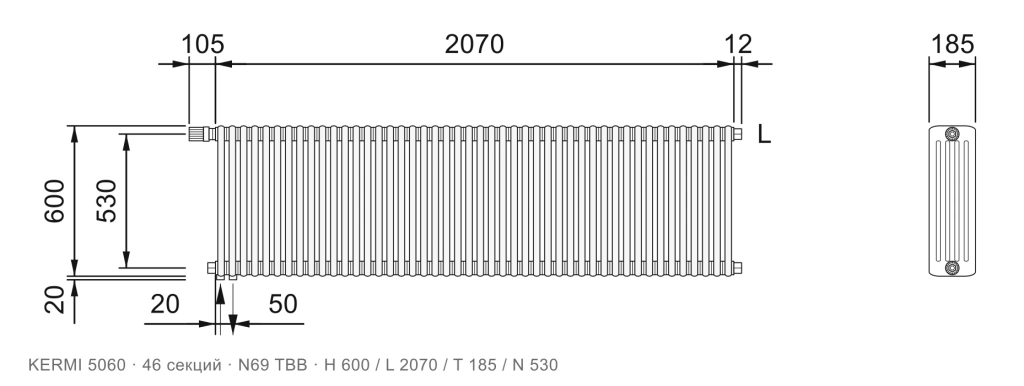

46 2070мм Схема: KERMI 5060, 46 секций, №12 В каталог: KERMI 5060, 46 секций, №12, RAL 9016 Схема: KERMI 5060, 46 секций, №69 ТВВ В каталог: KERMI 5060, 46 секций, №69 ТВВ, RAL 9016

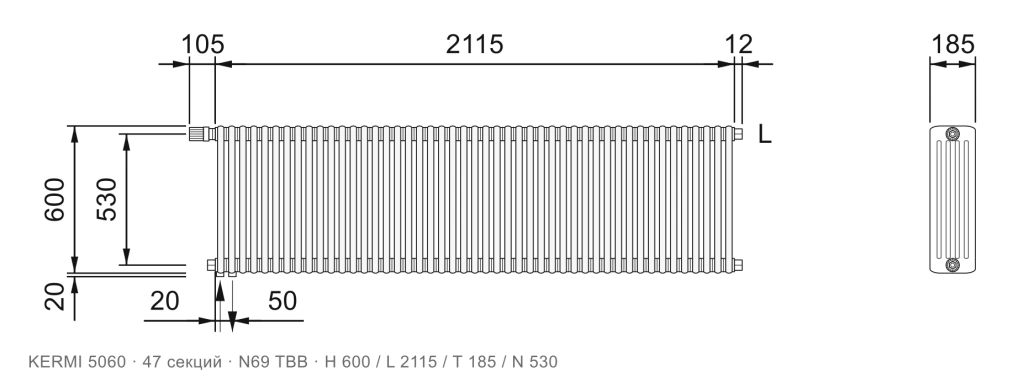

47 2115мм Схема: KERMI 5060, 47 секций, №12 В каталог: KERMI 5060, 47 секций, №12, RAL 9016 Схема: KERMI 5060, 47 секций, №69 ТВВ В каталог: KERMI 5060, 47 секций, №69 ТВВ, RAL 9016
48 2160мм Схема: KERMI 5060, 48 секций, №12 В каталог: KERMI 5060, 48 секций, №12, RAL 9016 Схема: KERMI 5060, 48 секций, №69 ТВВ В каталог: KERMI 5060, 48 секций, №69 ТВВ, RAL 9016
49 2205мм Схема: KERMI 5060, 49 секций, №12 В каталог: KERMI 5060, 49 секций, №12, RAL 9016 Схема: KERMI 5060, 49 секций, №69 ТВВ В каталог: KERMI 5060, 49 секций, №69 ТВВ, RAL 9016

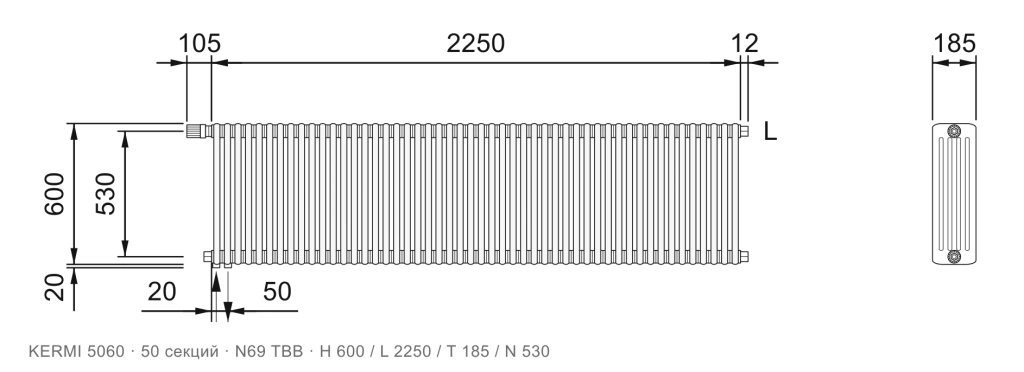

50 2250мм Схема: KERMI 5060, 50 секций, №12 В каталог: KERMI 5060, 50 секций, №12, RAL 9016 Схема: KERMI 5060, 50 секций, №69 ТВВ В каталог: KERMI 5060, 50 секций, №69 ТВВ, RAL 9016

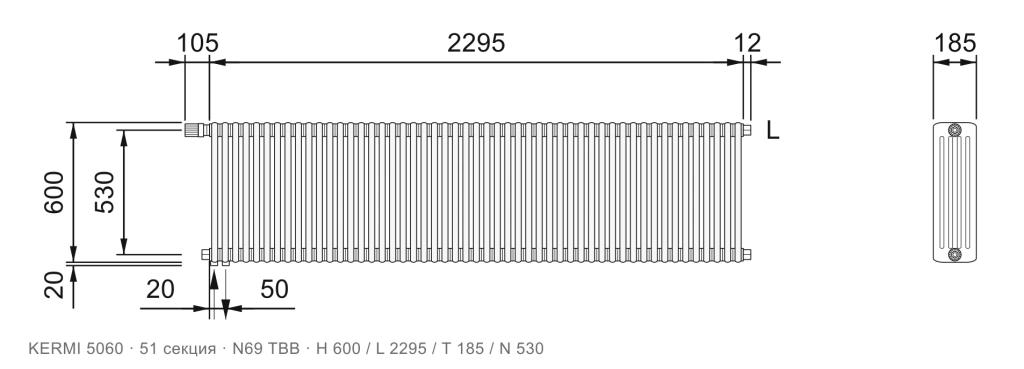

51 2295мм Схема: KERMI 5060, 51 секция, №12 В каталог: KERMI 5060, 51 секция, №12, RAL 9016 Схема: KERMI 5060, 51 секция, №69 ТВВ В каталог: KERMI 5060, 51 секция, №69 ТВВ, RAL 9016
52 2340мм Схема: KERMI 5060, 52 секции, №12 В каталог: KERMI 5060, 52 секции, №12, RAL 9016 Схема: KERMI 5060, 52 секции, №69 ТВВ В каталог: KERMI 5060, 52 секции, №69 ТВВ, RAL 9016
53 2385мм Схема: KERMI 5060, 53 секции, №12 В каталог: KERMI 5060, 53 секции, №12, RAL 9016 Схема: KERMI 5060, 53 секции, №69 ТВВ В каталог: KERMI 5060, 53 секции, №69 ТВВ, RAL 9016
54 2430мм Схема: KERMI 5060, 54 секции, №12 В каталог: KERMI 5060, 54 секции, №12, RAL 9016 Схема: KERMI 5060, 54 секции, №69 ТВВ В каталог: KERMI 5060, 54 секции, №69 ТВВ, RAL 9016
55 2475мм Схема: KERMI 5060, 55 секций, №12 В каталог: KERMI 5060, 55 секций, №12, RAL 9016 Схема: KERMI 5060, 55 секций, №69 ТВВ В каталог: KERMI 5060, 55 секций, №69 ТВВ, RAL 9016
56 2520мм Схема: KERMI 5060, 56 секций, №12 В каталог: KERMI 5060, 56 секций, №12, RAL 9016 Схема: KERMI 5060, 56 секций, №69 ТВВ В каталог: KERMI 5060, 56 секций, №69 ТВВ, RAL 9016
57 2565мм Схема: KERMI 5060, 57 секций, №12 В каталог: KERMI 5060, 57 секций, №12, RAL 9016 Схема: KERMI 5060, 57 секций, №69 ТВВ В каталог: KERMI 5060, 57 секций, №69 ТВВ, RAL 9016
58 2610мм Схема: KERMI 5060, 58 секций, №12 В каталог: KERMI 5060, 58 секций, №12, RAL 9016 Схема: KERMI 5060, 58 секций, №69 ТВВ В каталог: KERMI 5060, 58 секций, №69 ТВВ, RAL 9016

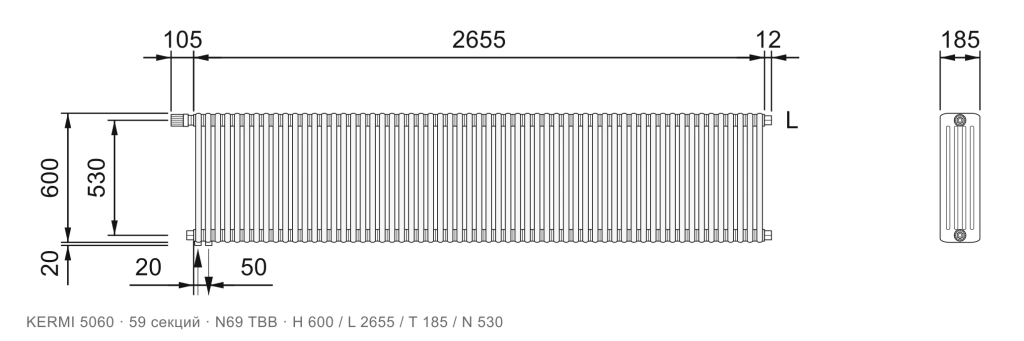

59 2655мм Схема: KERMI 5060, 59 секций, №12 В каталог: KERMI 5060, 59 секций, №12, RAL 9016 Схема: KERMI 5060, 59 секций, №69 ТВВ В каталог: KERMI 5060, 59 секций, №69 ТВВ, RAL 9016
60 2700мм Схема: KERMI 5060, 60 секций, №12 В каталог: KERMI 5060, 60 секций, №12, RAL 9016 Схема: KERMI 5060, 60 секций, №69 ТВВ В каталог: KERMI 5060, 60 секций, №69 ТВВ, RAL 9016
61 2745мм Схема: KERMI 5060, 61 секция, №12 В каталог: KERMI 5060, 61 секция, №12, RAL 9016 Схема: KERMI 5060, 61 секция, №69 ТВВ В каталог: KERMI 5060, 61 секция, №69 ТВВ, RAL 9016

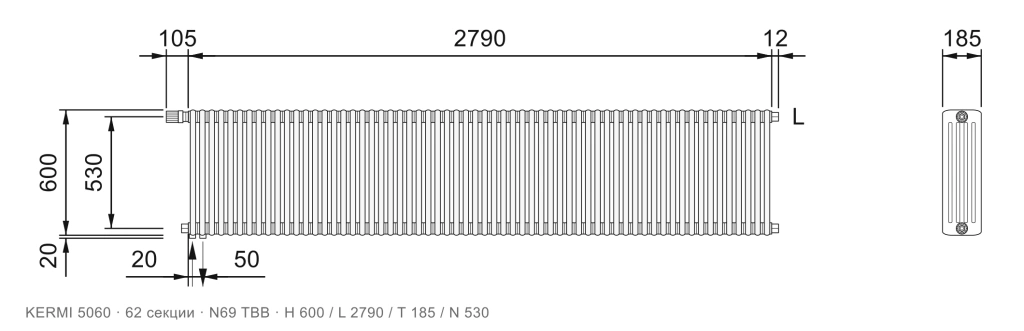

62 2790мм Схема: KERMI 5060, 62 секции, №12 В каталог: KERMI 5060, 62 секции, №12, RAL 9016 Схема: KERMI 5060, 62 секции, №69 ТВВ В каталог: KERMI 5060, 62 секции, №69 ТВВ, RAL 9016

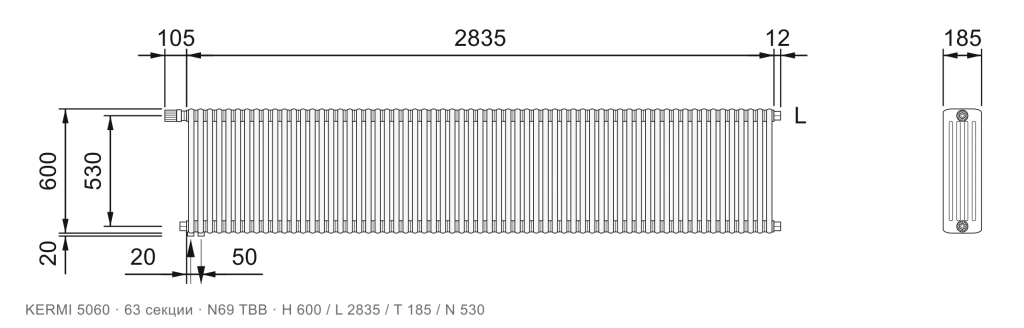

63 2835мм Схема: KERMI 5060, 63 секции, №12 В каталог: KERMI 5060, 63 секции, №12, RAL 9016 Схема: KERMI 5060, 63 секции, №69 ТВВ В каталог: KERMI 5060, 63 секции, №69 ТВВ, RAL 9016

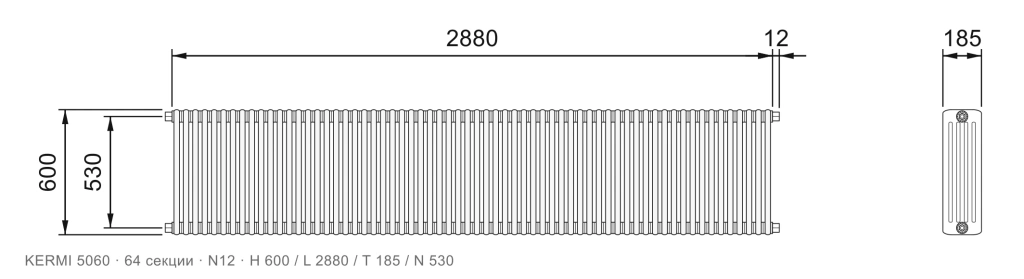

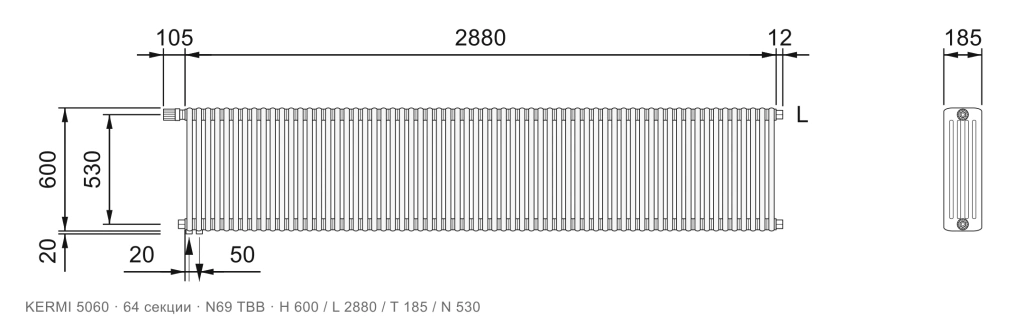

64 2880мм Схема: KERMI 5060, 64 секции, №12 В каталог: KERMI 5060, 64 секции, №12, RAL 9016 Схема: KERMI 5060, 64 секции, №69 ТВВ В каталог: KERMI 5060, 64 секции, №69 ТВВ, RAL 9016

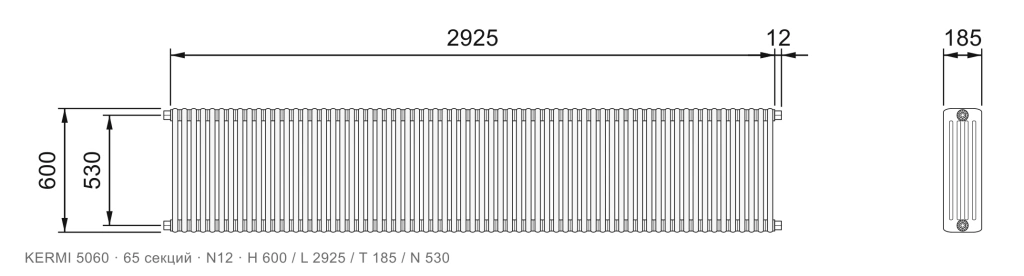

65 2925мм Схема: KERMI 5060, 65 секций, №12 В каталог: KERMI 5060, 65 секций, №12, RAL 9016 Схема: KERMI 5060, 65 секций, №69 ТВВ В каталог: KERMI 5060, 65 секций, №69 ТВВ, RAL 9016
66 2970мм Схема: KERMI 5060, 66 секций, №12 В каталог: KERMI 5060, 66 секций, №12, RAL 9016 Схема: KERMI 5060, 66 секций, №69 ТВВ В каталог: KERMI 5060, 66 секций, №69 ТВВ, RAL 9016

Боковое подключение №12 65

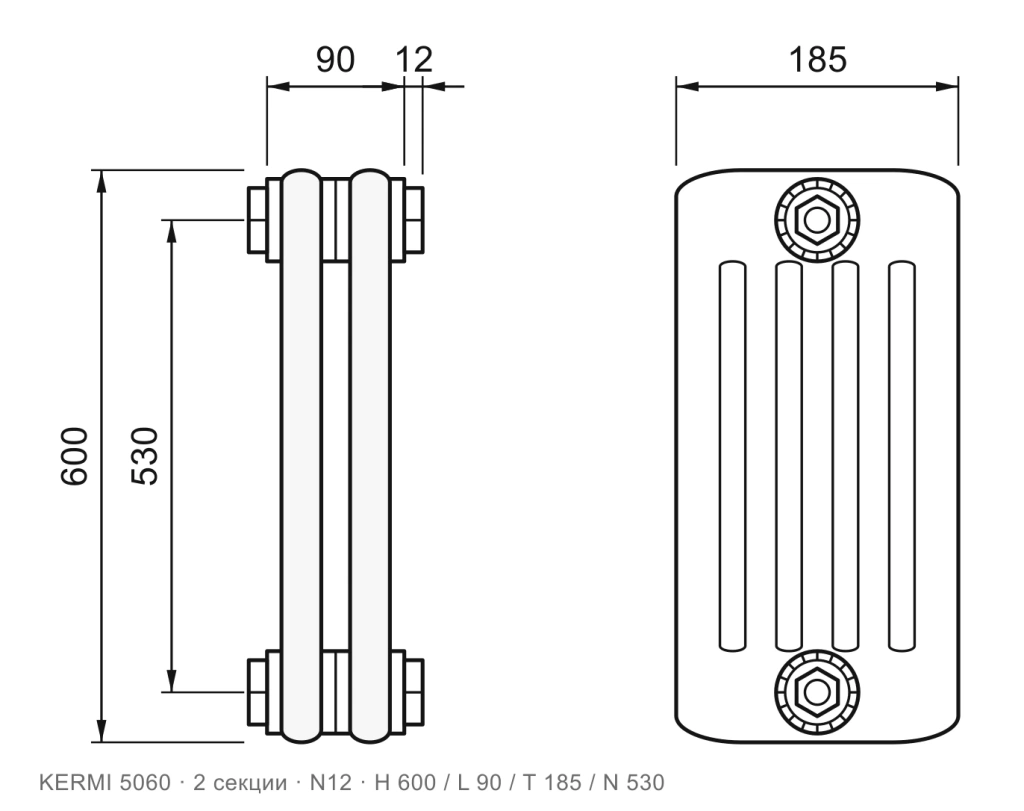

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 2 секции, подключение N12, размеры 600×90×185 мм
    2 секции L 90мм

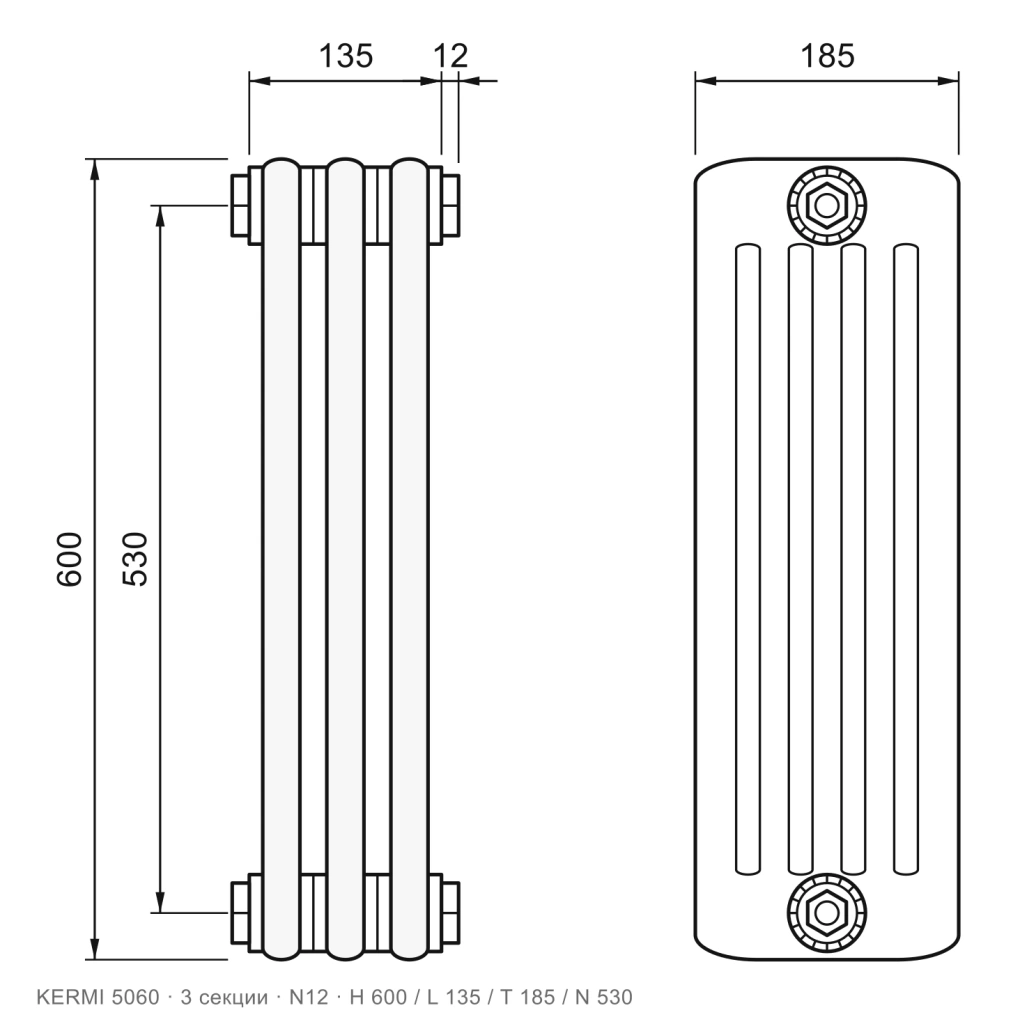

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 3 секции, подключение N12, размеры 600×135×185 мм
    3 секции L 135мм

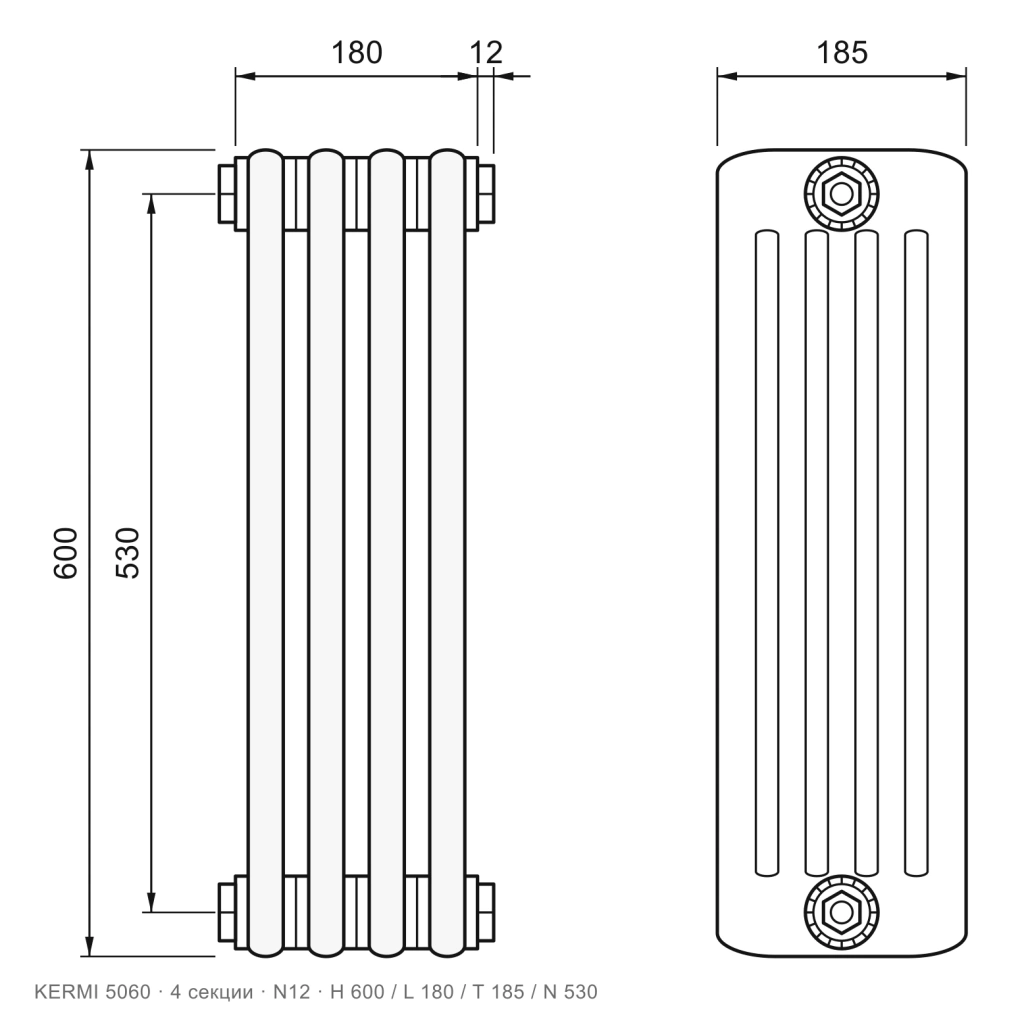

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 4 секции, подключение N12, размеры 600×180×185 мм
    4 секции L 180мм

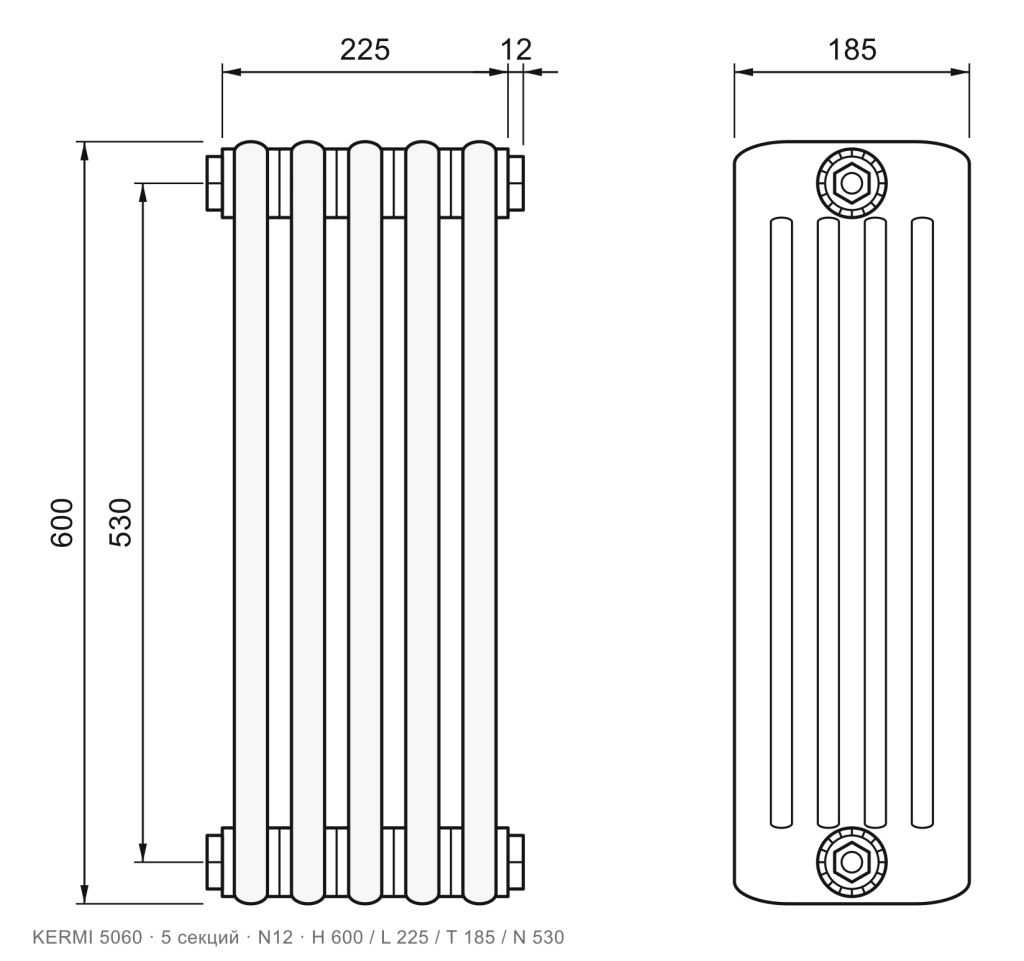

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 5 секций, подключение N12, размеры 600×225×185 мм
    5 секций L 225мм

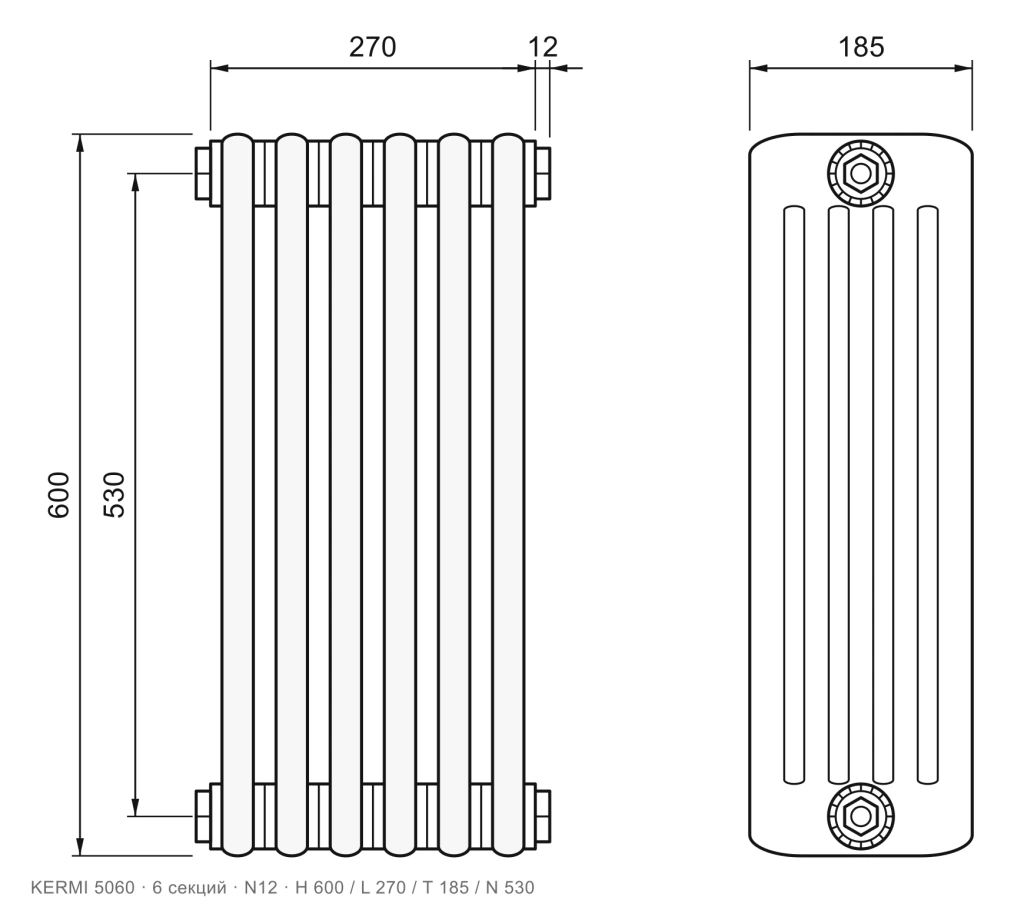

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 6 секций, подключение N12, размеры 600×270×185 мм
    6 секций L 270мм

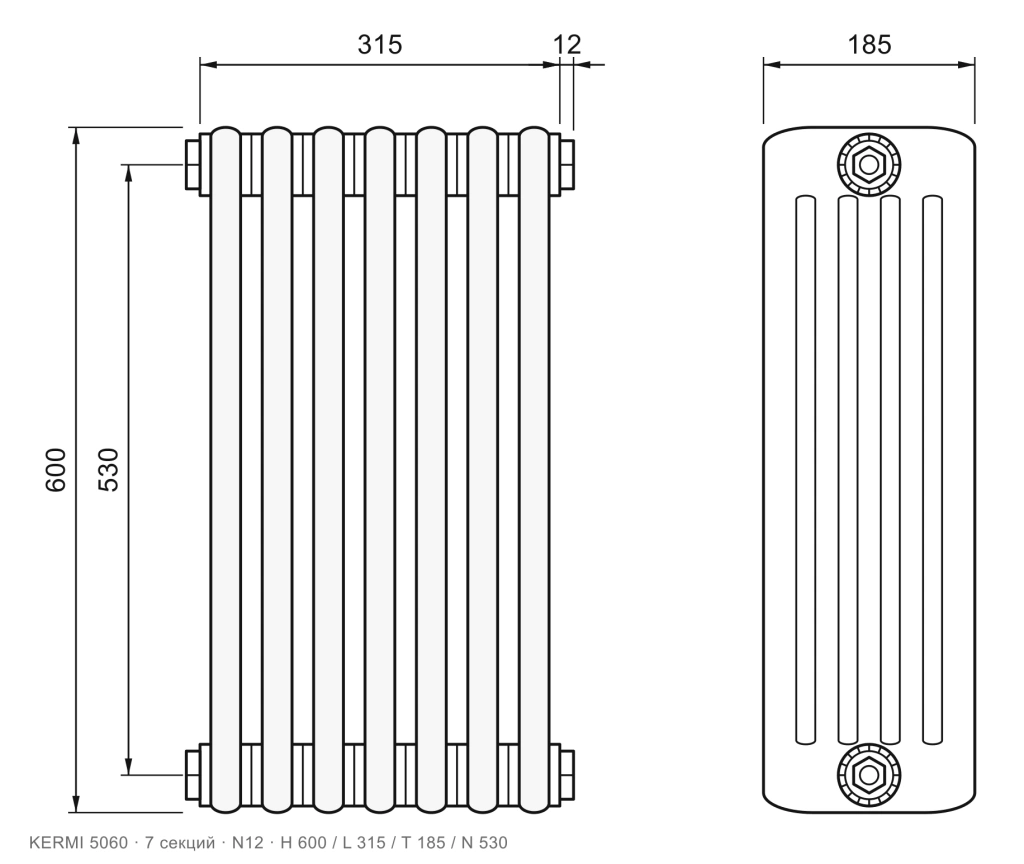

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 7 секций, подключение N12, размеры 600×315×185 мм
    7 секций L 315мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 8 секций, подключение N12, размеры 600×360×185 мм
    8 секций L 360мм

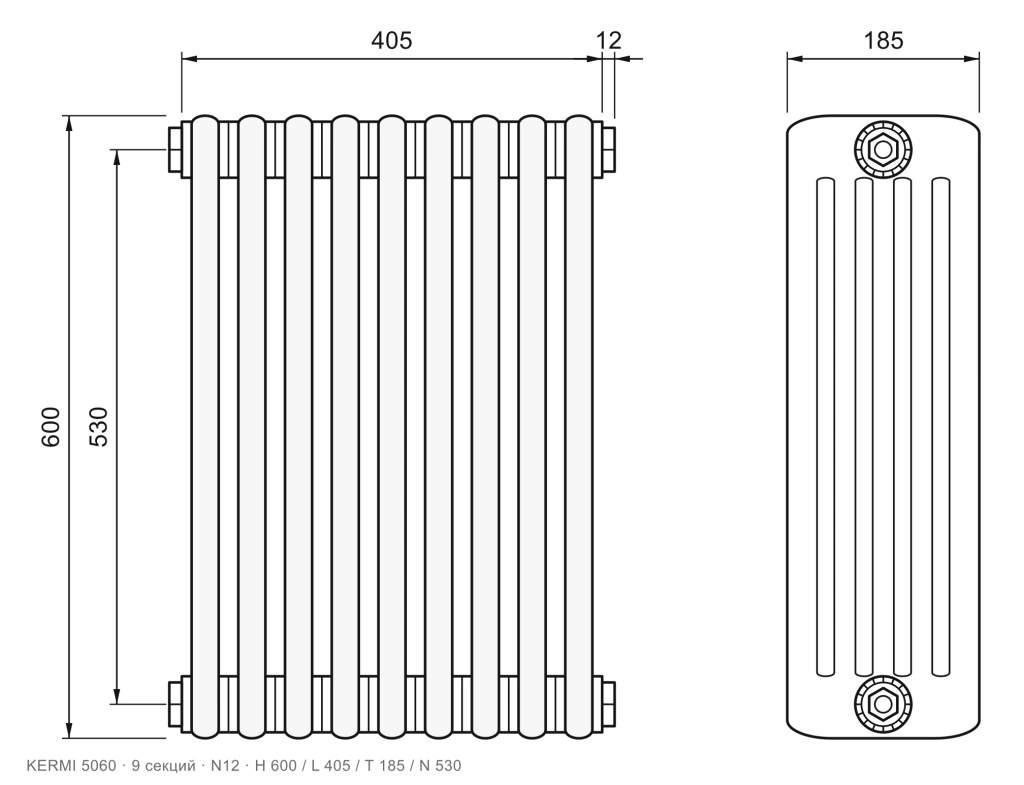

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 9 секций, подключение N12, размеры 600×405×185 мм
    9 секций L 405мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 10 секций, подключение N12, размеры 600×450×185 мм
    10 секций L 450мм

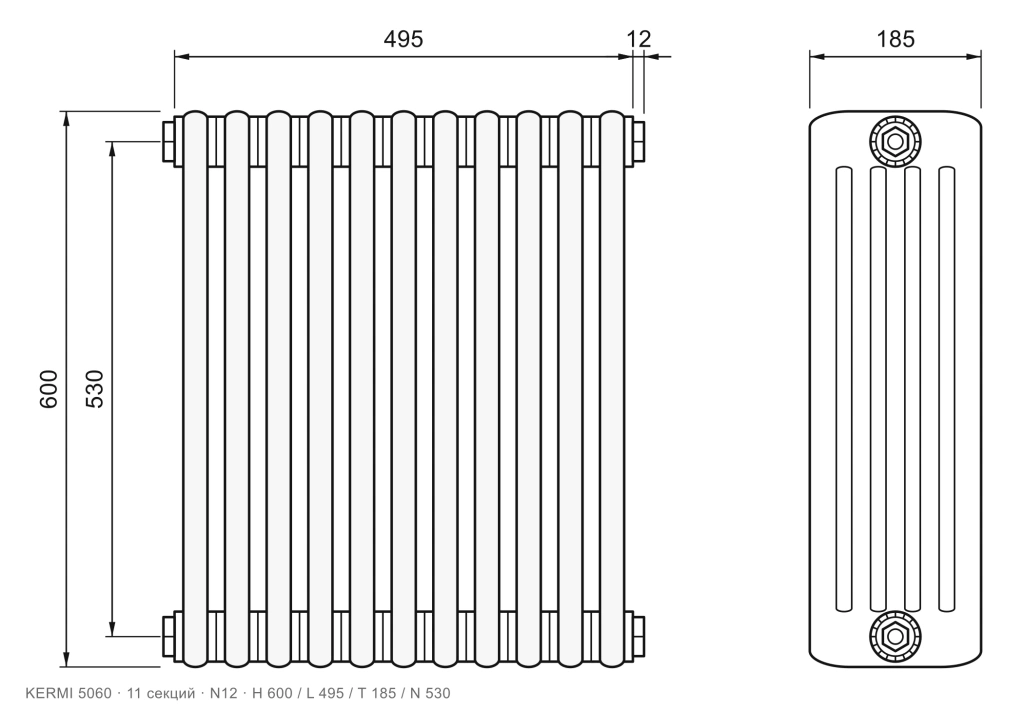

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 11 секций, подключение N12, размеры 600×495×185 мм
    11 секций L 495мм

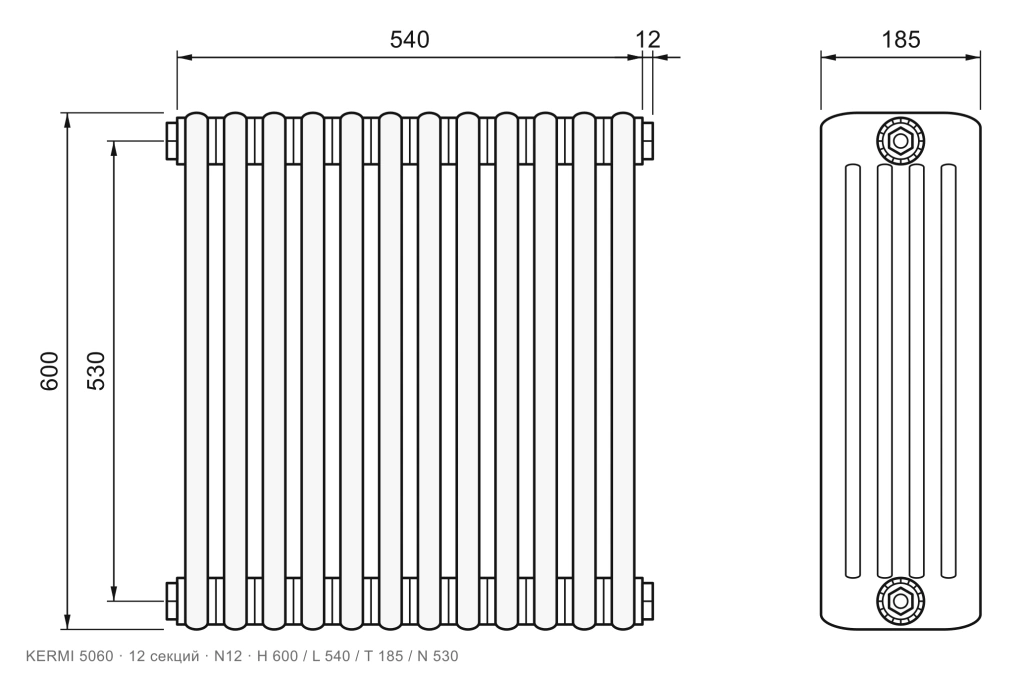

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 12 секций, подключение N12, размеры 600×540×185 мм
    12 секций L 540мм

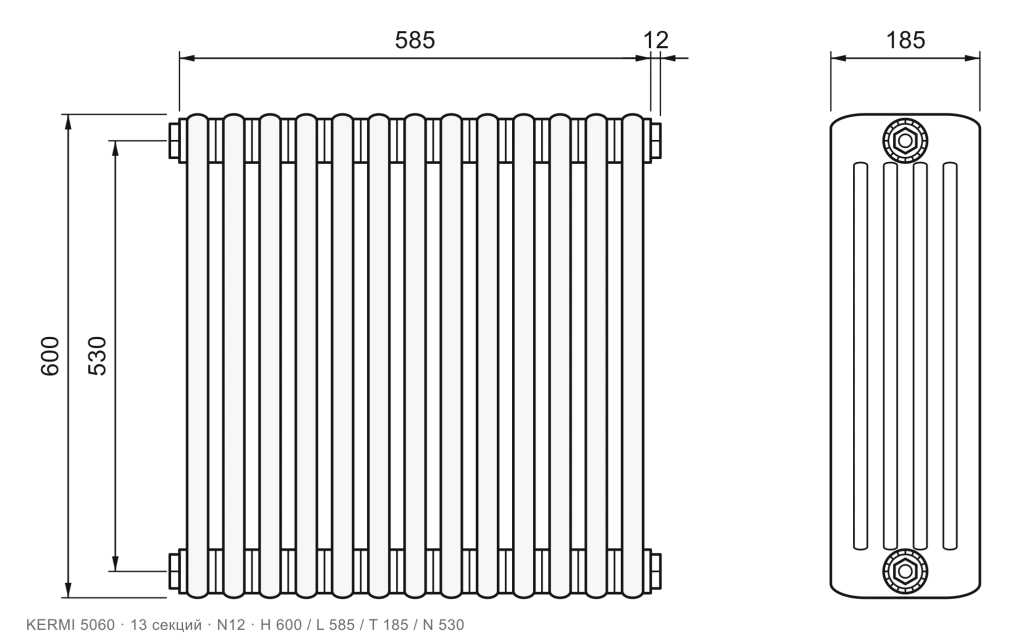

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 13 секций, подключение N12, размеры 600×585×185 мм
    13 секций L 585мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 14 секций, подключение N12, размеры 600×630×185 мм
    14 секций L 630мм

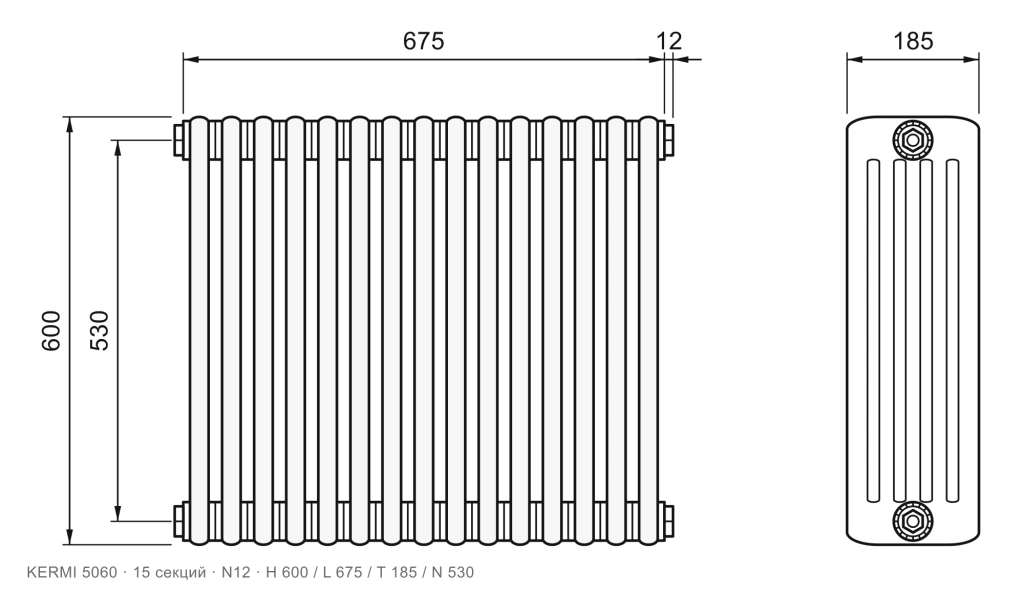

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 15 секций, подключение N12, размеры 600×675×185 мм
    15 секций L 675мм

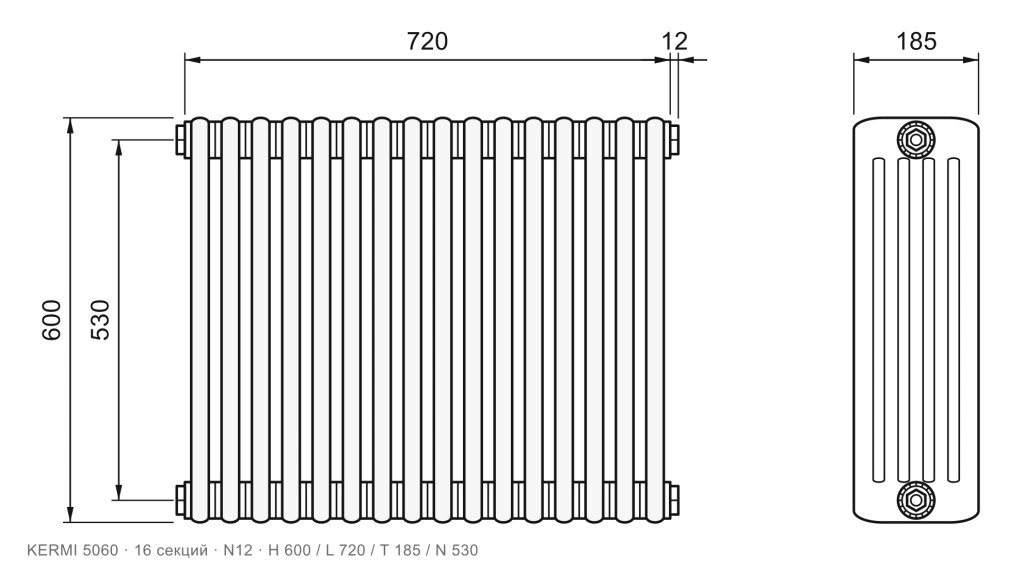

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 16 секций, подключение N12, размеры 600×720×185 мм
    16 секций L 720мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 17 секций, подключение N12, размеры 600×765×185 мм
    17 секций L 765мм

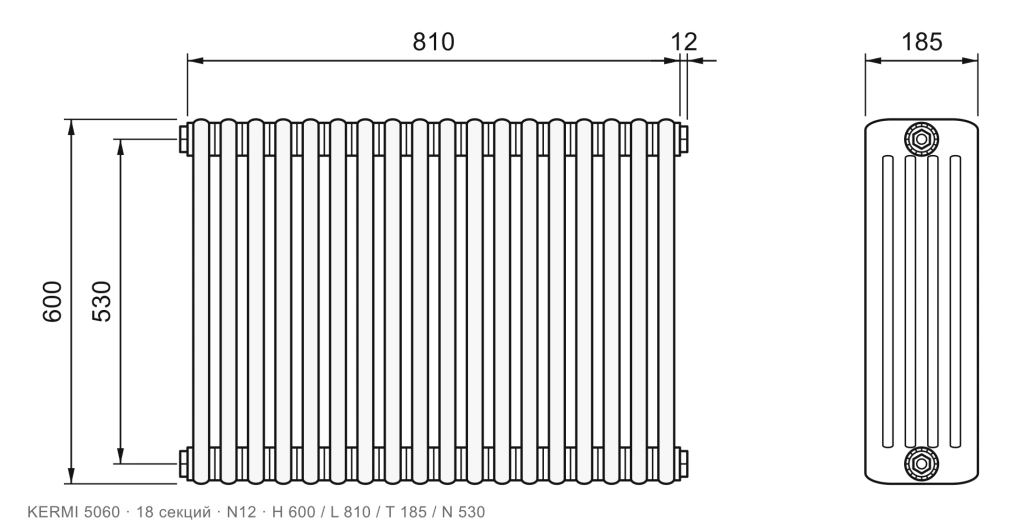

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 18 секций, подключение N12, размеры 600×810×185 мм
    18 секций L 810мм

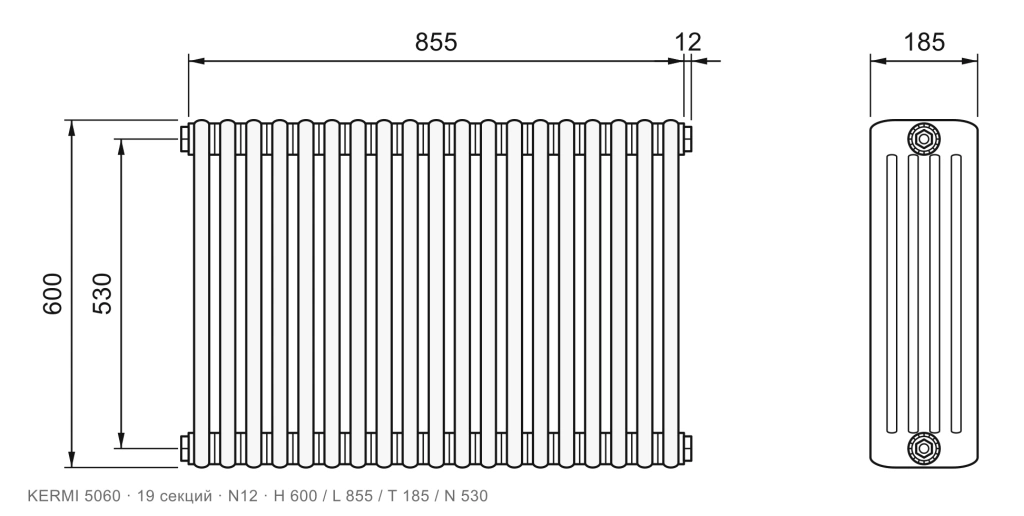

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 19 секций, подключение N12, размеры 600×855×185 мм
    19 секций L 855мм

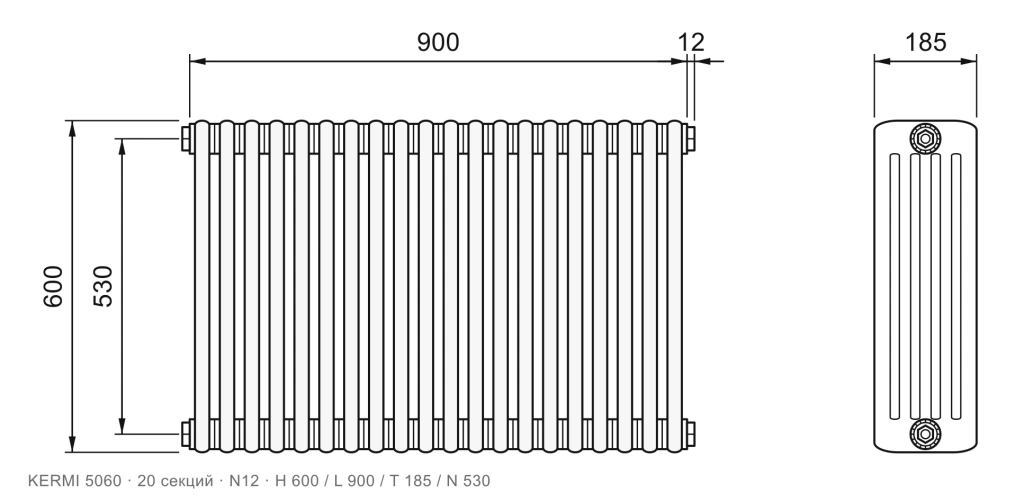

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 20 секций, подключение N12, размеры 600×900×185 мм
    20 секций L 900мм

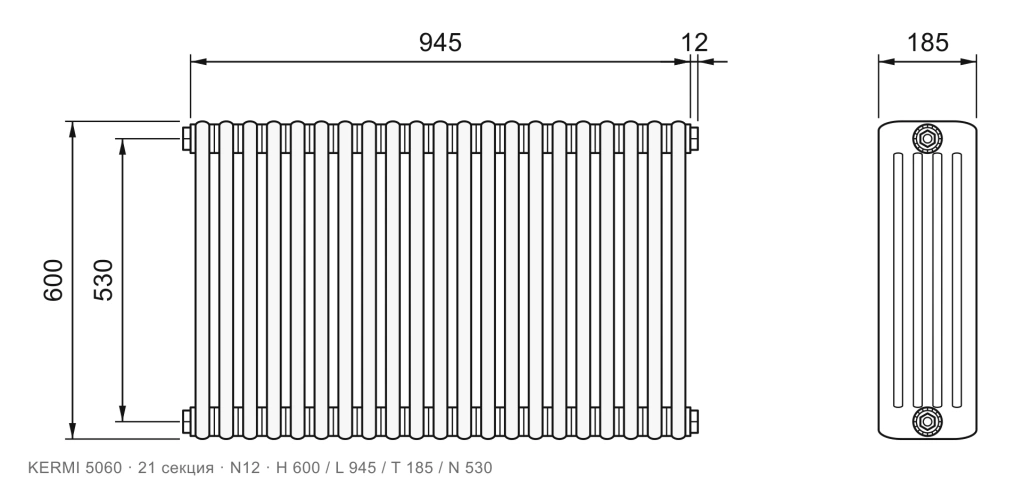

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 21 секция, подключение N12, размеры 600×945×185 мм
    21 секция L 945мм

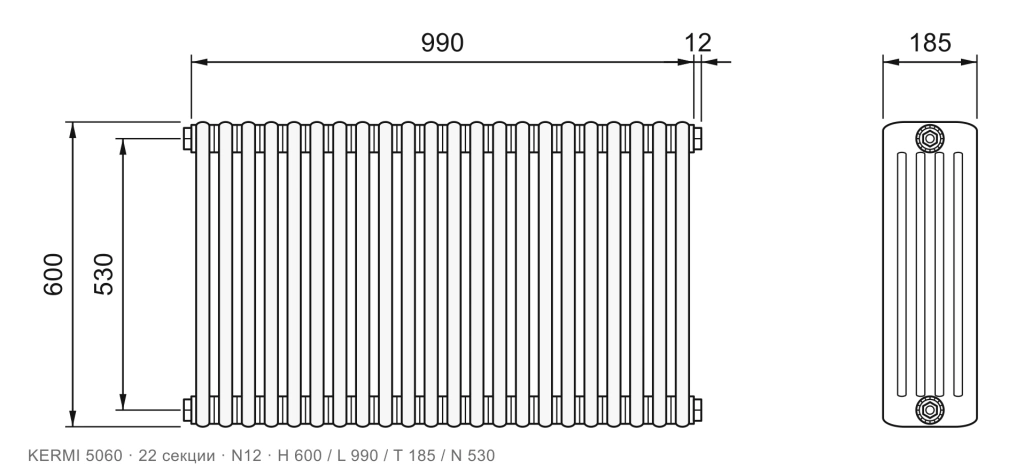

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 22 секции, подключение N12, размеры 600×990×185 мм
    22 секции L 990мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 23 секции, подключение N12, размеры 600×1035×185 мм
    23 секции L 1035мм

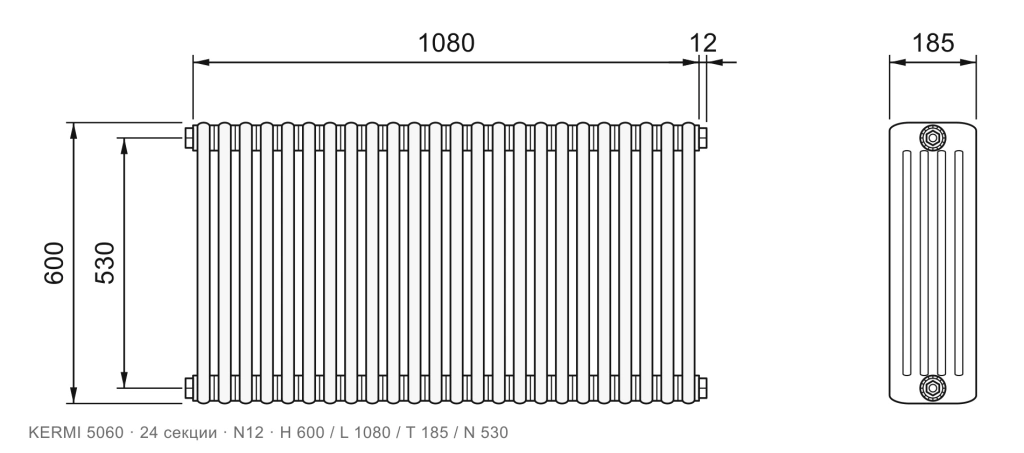

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 24 секции, подключение N12, размеры 600×1080×185 мм
    24 секции L 1080мм

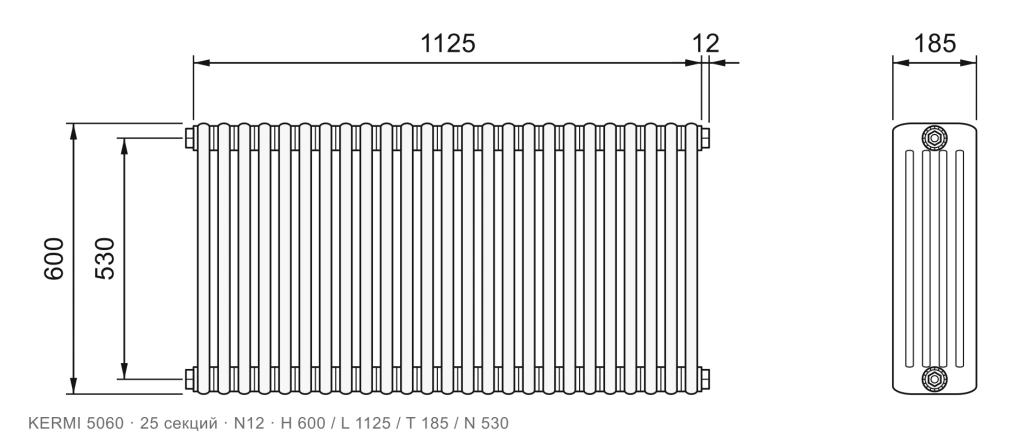

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 25 секций, подключение N12, размеры 600×1125×185 мм
    25 секций L 1125мм

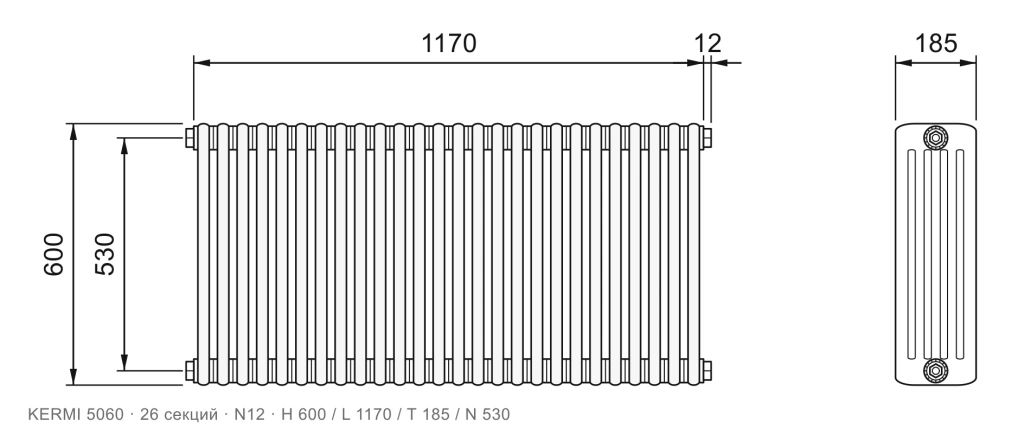

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 26 секций, подключение N12, размеры 600×1170×185 мм
    26 секций L 1170мм

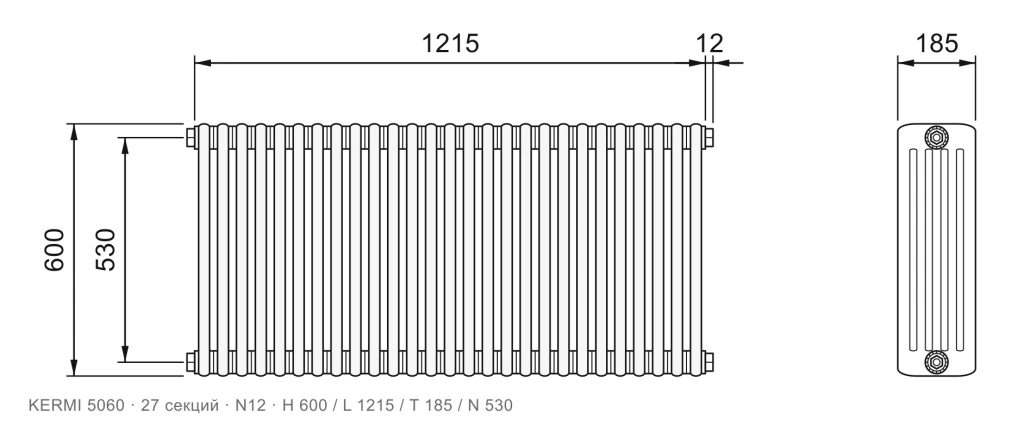

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 27 секций, подключение N12, размеры 600×1215×185 мм
    27 секций L 1215мм

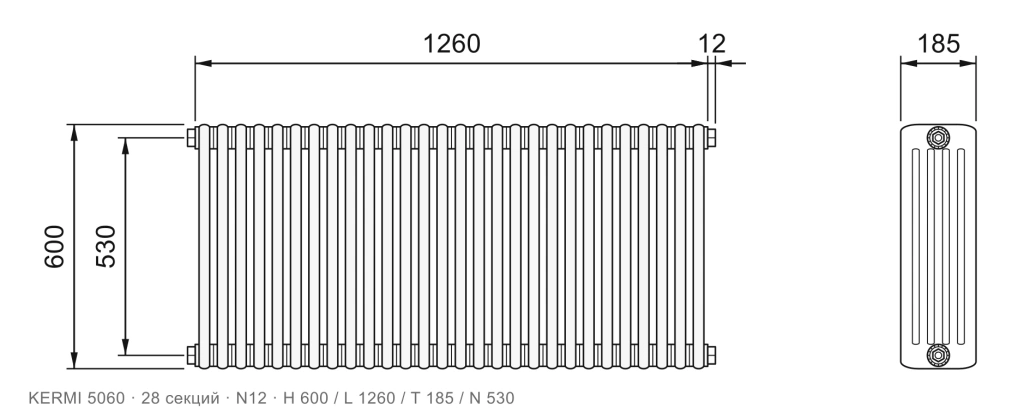

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 28 секций, подключение N12, размеры 600×1260×185 мм
    28 секций L 1260мм

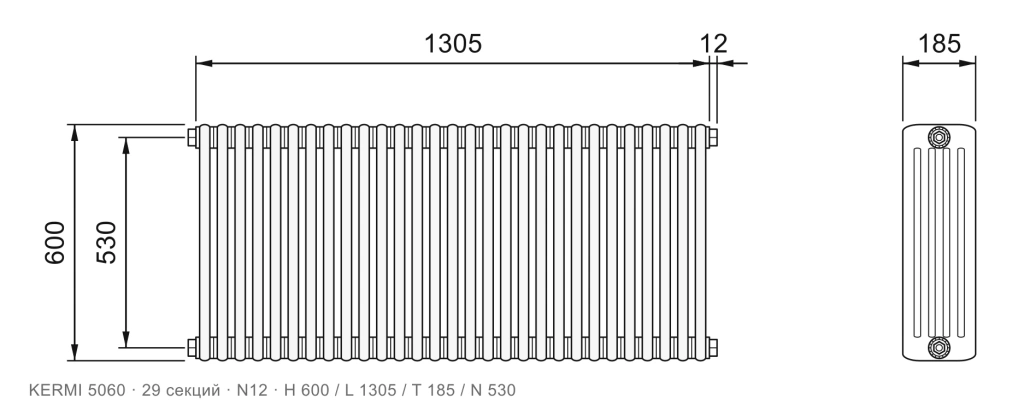

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 29 секций, подключение N12, размеры 600×1305×185 мм
    29 секций L 1305мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 30 секций, подключение N12, размеры 600×1350×185 мм
    30 секций L 1350мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 31 секция, подключение N12, размеры 600×1395×185 мм
    31 секция L 1395мм

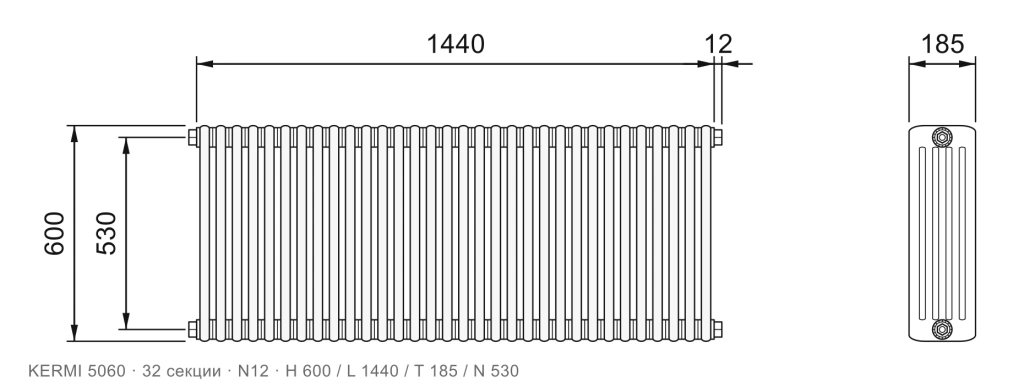

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 32 секции, подключение N12, размеры 600×1440×185 мм
    32 секции L 1440мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 33 секции, подключение N12, размеры 600×1485×185 мм
    33 секции L 1485мм

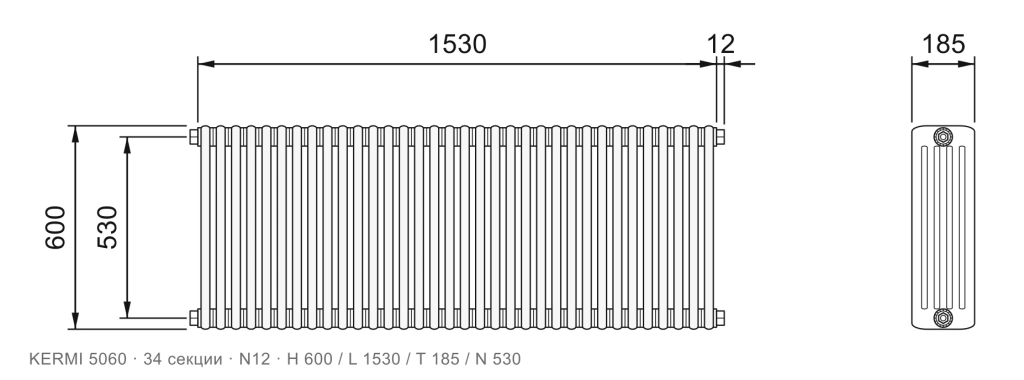

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 34 секции, подключение N12, размеры 600×1530×185 мм
    34 секции L 1530мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 35 секций, подключение N12, размеры 600×1575×185 мм
    35 секций L 1575мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 36 секций, подключение N12, размеры 600×1620×185 мм
    36 секций L 1620мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 37 секций, подключение N12, размеры 600×1665×185 мм
    37 секций L 1665мм

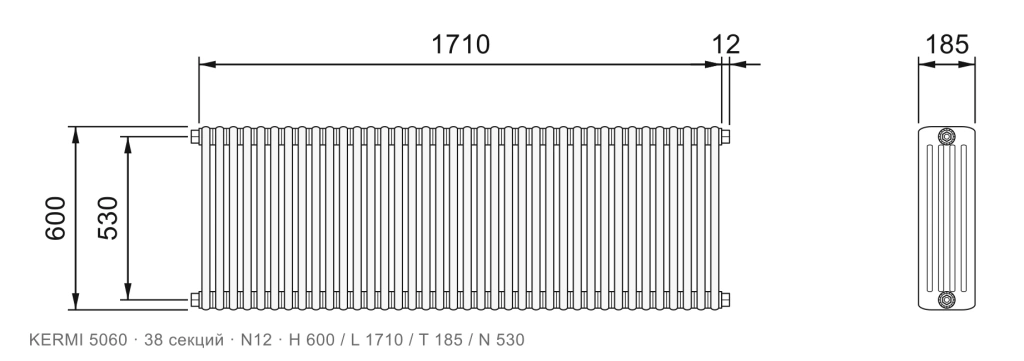

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 38 секций, подключение N12, размеры 600×1710×185 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 39 секций, подключение N12, размеры 600×1755×185 мм
    39 секций L 1755мм

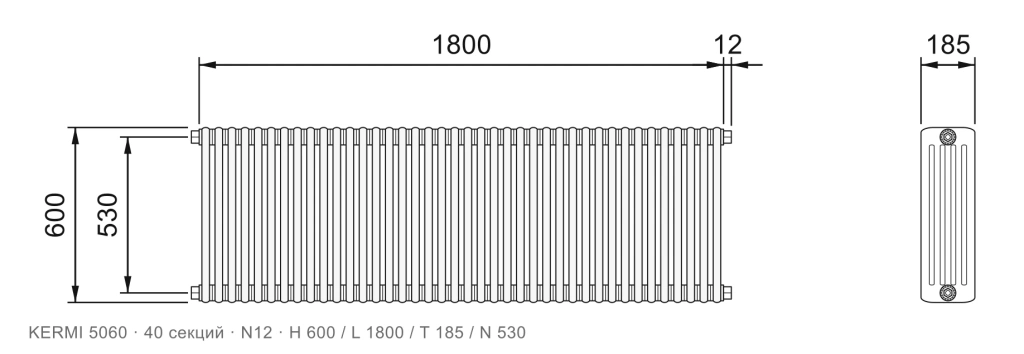

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 40 секций, подключение N12, размеры 600×1800×185 мм
    40 секций L 1800мм

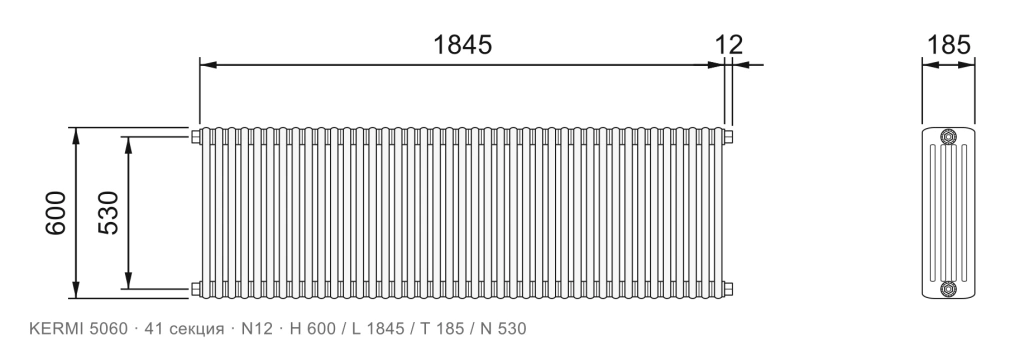

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 41 секция, подключение N12, размеры 600×1845×185 мм
    41 секция L 1845мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 42 секции, подключение N12, размеры 600×1890×185 мм
    42 секции L 1890мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 43 секции, подключение N12, размеры 600×1935×185 мм
    43 секции L 1935мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 44 секции, подключение N12, размеры 600×1980×185 мм
    44 секции L 1980мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 45 секций, подключение N12, размеры 600×2025×185 мм
    45 секций L 2025мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 46 секций, подключение N12, размеры 600×2070×185 мм
    46 секций L 2070мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 47 секций, подключение N12, размеры 600×2115×185 мм
    47 секций L 2115мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 48 секций, подключение N12, размеры 600×2160×185 мм
    48 секций L 2160мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 49 секций, подключение N12, размеры 600×2205×185 мм
    49 секций L 2205мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 50 секций, подключение N12, размеры 600×2250×185 мм
    50 секций L 2250мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 51 секция, подключение N12, размеры 600×2295×185 мм
    51 секция L 2295мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 52 секции, подключение N12, размеры 600×2340×185 мм
    52 секции L 2340мм

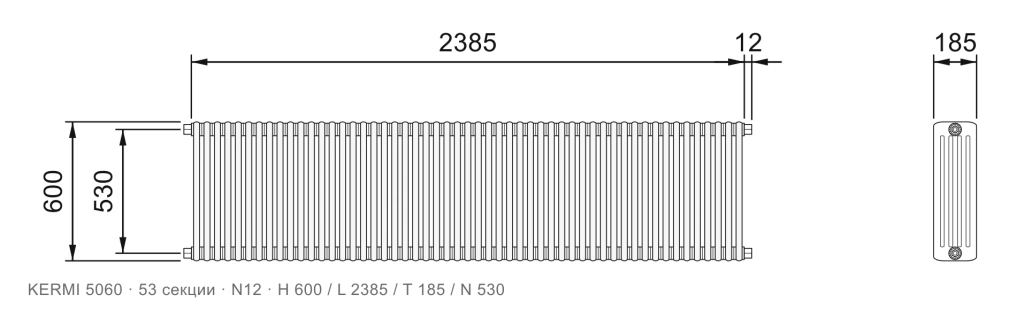

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 53 секции, подключение N12, размеры 600×2385×185 мм
    53 секции L 2385мм

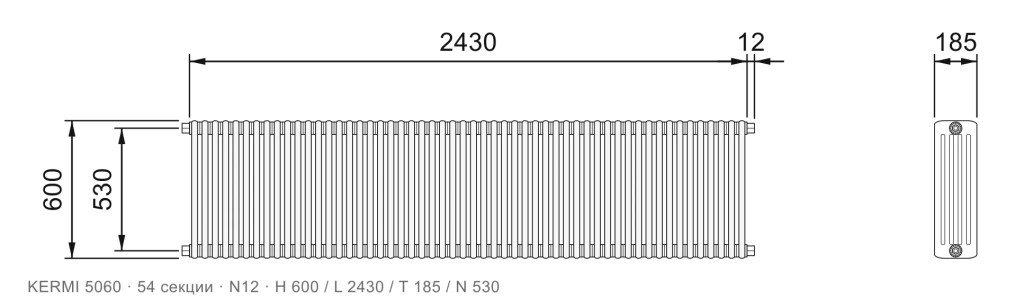

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 54 секции, подключение N12, размеры 600×2430×185 мм
    54 секции L 2430мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 55 секций, подключение N12, размеры 600×2475×185 мм
    55 секций L 2475мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 56 секций, подключение N12, размеры 600×2520×185 мм
    56 секций L 2520мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 57 секций, подключение N12, размеры 600×2565×185 мм
    57 секций L 2565мм

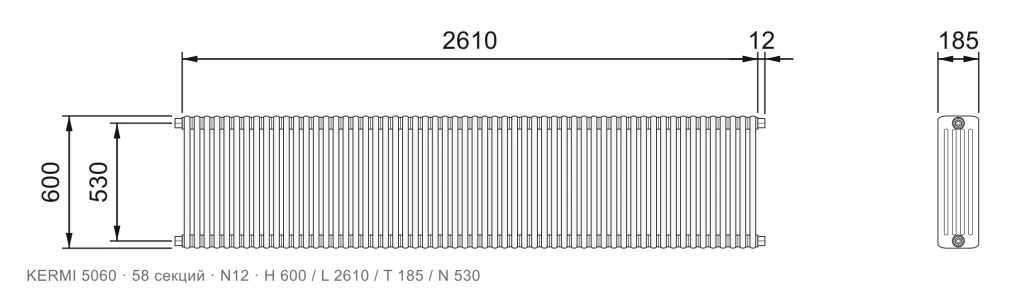

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 58 секций, подключение N12, размеры 600×2610×185 мм
    58 секций L 2610мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 59 секций, подключение N12, размеры 600×2655×185 мм
    59 секций L 2655мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 60 секций, подключение N12, размеры 600×2700×185 мм
    60 секций L 2700мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 61 секция, подключение N12, размеры 600×2745×185 мм
    61 секция L 2745мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 62 секции, подключение N12, размеры 600×2790×185 мм
    62 секции L 2790мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 63 секции, подключение N12, размеры 600×2835×185 мм
    63 секции L 2835мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 64 секции, подключение N12, размеры 600×2880×185 мм
    64 секции L 2880мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 65 секций, подключение N12, размеры 600×2925×185 мм
    65 секций L 2925мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 66 секций, подключение N12, размеры 600×2970×185 мм
    66 секций L 2970мм

Нижнее подключение №69 ТВВ 63

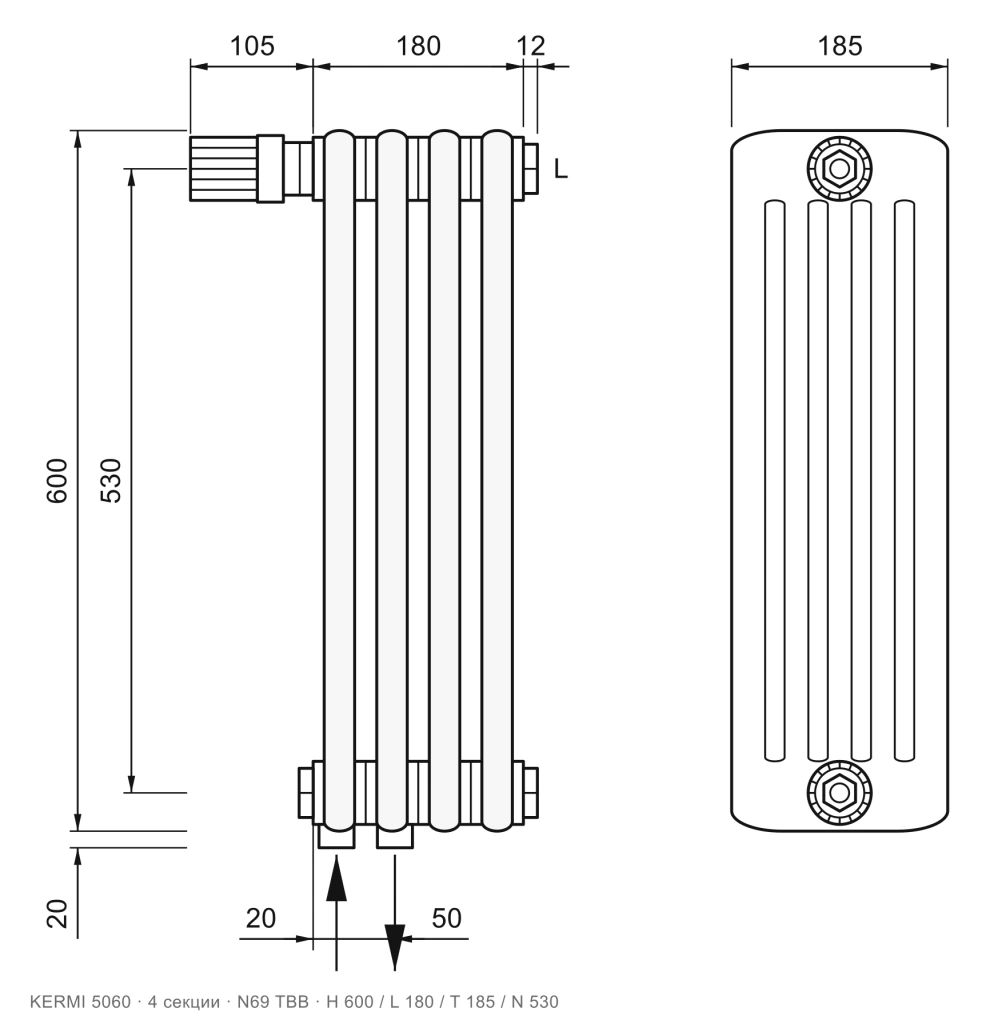

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 4 секции, подключение N69 ТВВ, размеры 600×180×185 мм
    4 секции L 180мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 5 секций, подключение N69 ТВВ, размеры 600×225×185 мм
    5 секций L 225мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 6 секций, подключение N69 ТВВ, размеры 600×270×185 мм
    6 секций L 270мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 7 секций, подключение N69 ТВВ, размеры 600×315×185 мм
    7 секций L 315мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 8 секций, подключение N69 ТВВ, размеры 600×360×185 мм
    8 секций L 360мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 9 секций, подключение N69 ТВВ, размеры 600×405×185 мм
    9 секций L 405мм

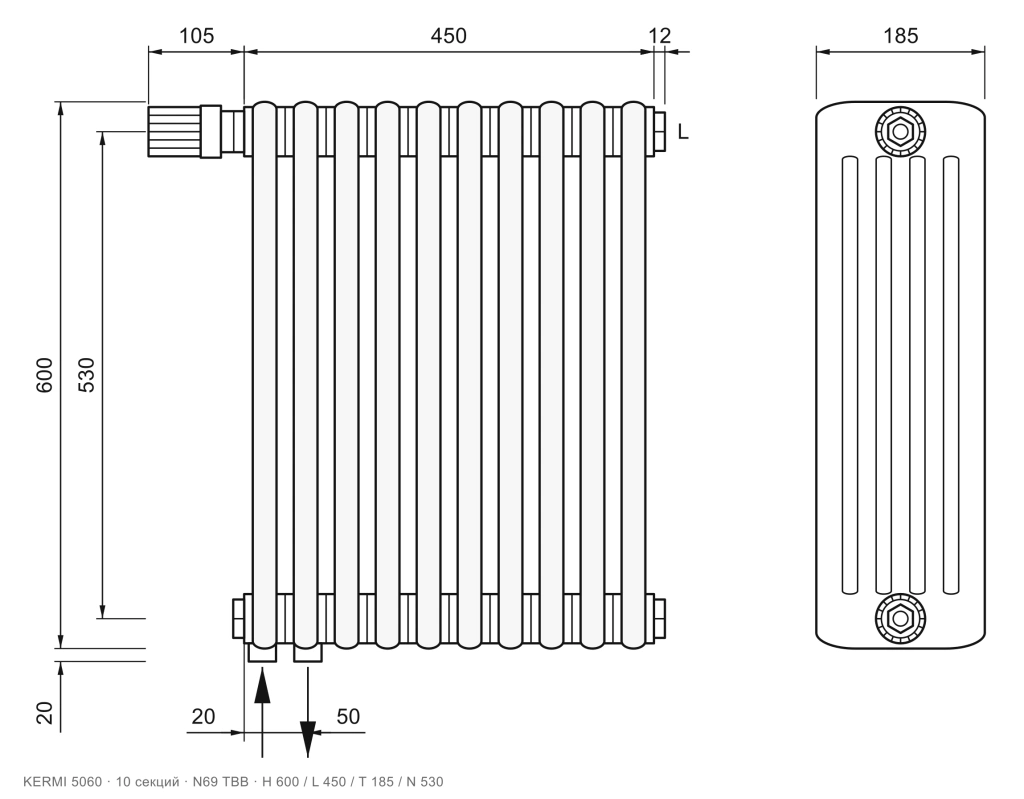

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 10 секций, подключение N69 ТВВ, размеры 600×450×185 мм
    10 секций L 450мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 11 секций, подключение N69 ТВВ, размеры 600×495×185 мм
    11 секций L 495мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 12 секций, подключение N69 ТВВ, размеры 600×540×185 мм
    12 секций L 540мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 13 секций, подключение N69 ТВВ, размеры 600×585×185 мм
    13 секций L 585мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 14 секций, подключение N69 ТВВ, размеры 600×630×185 мм
    14 секций L 630мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 15 секций, подключение N69 ТВВ, размеры 600×675×185 мм
    15 секций L 675мм

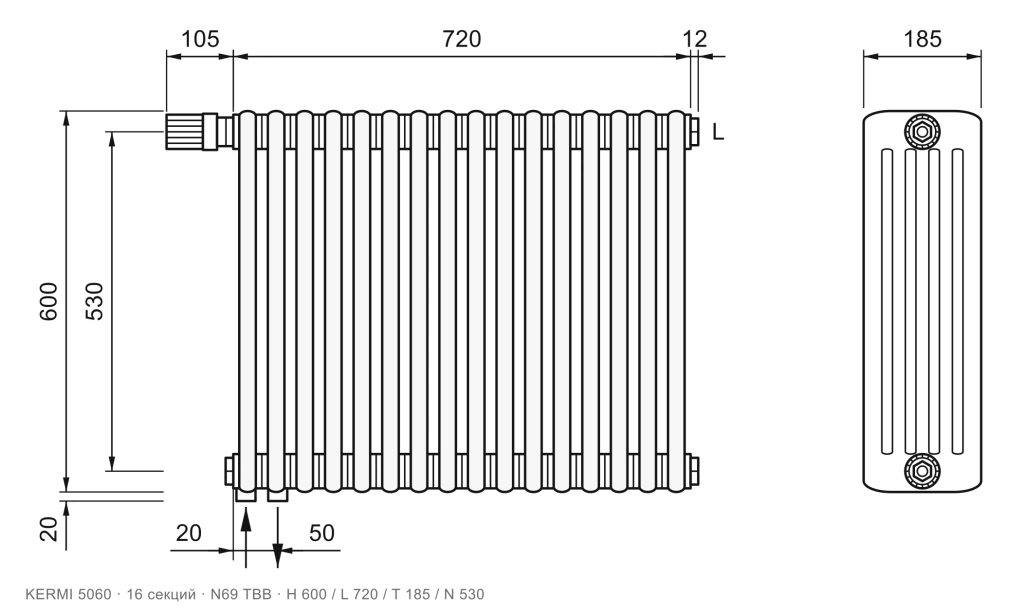

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 16 секций, подключение N69 ТВВ, размеры 600×720×185 мм
    16 секций L 720мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 17 секций, подключение N69 ТВВ, размеры 600×765×185 мм
    17 секций L 765мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 18 секций, подключение N69 ТВВ, размеры 600×810×185 мм
    18 секций L 810мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 19 секций, подключение N69 ТВВ, размеры 600×855×185 мм
    19 секций L 855мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 20 секций, подключение N69 ТВВ, размеры 600×900×185 мм
    20 секций L 900мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 21 секция, подключение N69 ТВВ, размеры 600×945×185 мм
    21 секция L 945мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 22 секции, подключение N69 ТВВ, размеры 600×990×185 мм
    22 секции L 990мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 23 секции, подключение N69 ТВВ, размеры 600×1035×185 мм
    23 секции L 1035мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 24 секции, подключение N69 ТВВ, размеры 600×1080×185 мм
    24 секции L 1080мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 25 секций, подключение N69 ТВВ, размеры 600×1125×185 мм
    25 секций L 1125мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 26 секций, подключение N69 ТВВ, размеры 600×1170×185 мм
    26 секций L 1170мм

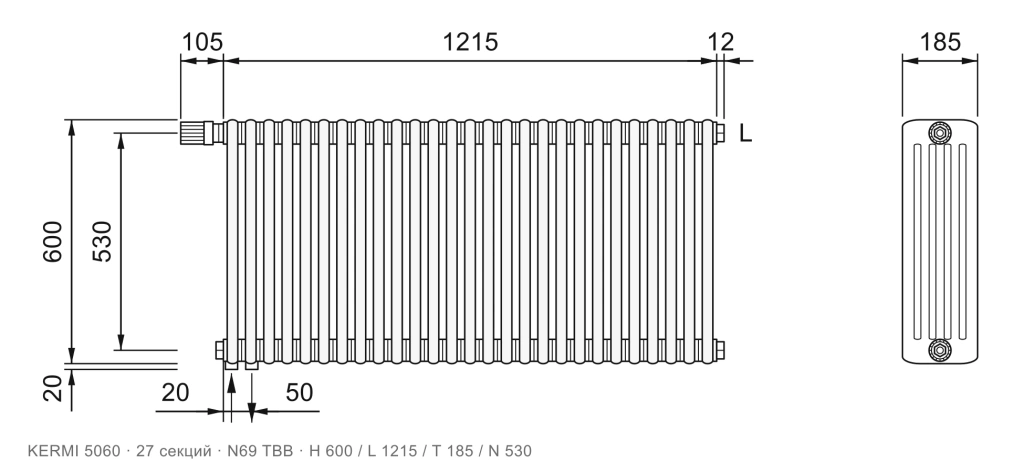

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 27 секций, подключение N69 ТВВ, размеры 600×1215×185 мм
    27 секций L 1215мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 28 секций, подключение N69 ТВВ, размеры 600×1260×185 мм
    28 секций L 1260мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 29 секций, подключение N69 ТВВ, размеры 600×1305×185 мм
    29 секций L 1305мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 30 секций, подключение N69 ТВВ, размеры 600×1350×185 мм
    30 секций L 1350мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 31 секция, подключение N69 ТВВ, размеры 600×1395×185 мм
    31 секция L 1395мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 32 секции, подключение N69 ТВВ, размеры 600×1440×185 мм
    32 секции L 1440мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 33 секции, подключение N69 ТВВ, размеры 600×1485×185 мм
    33 секции L 1485мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 34 секции, подключение N69 ТВВ, размеры 600×1530×185 мм
    34 секции L 1530мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 35 секций, подключение N69 ТВВ, размеры 600×1575×185 мм
    35 секций L 1575мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 36 секций, подключение N69 ТВВ, размеры 600×1620×185 мм
    36 секций L 1620мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 37 секций, подключение N69 ТВВ, размеры 600×1665×185 мм
    37 секций L 1665мм

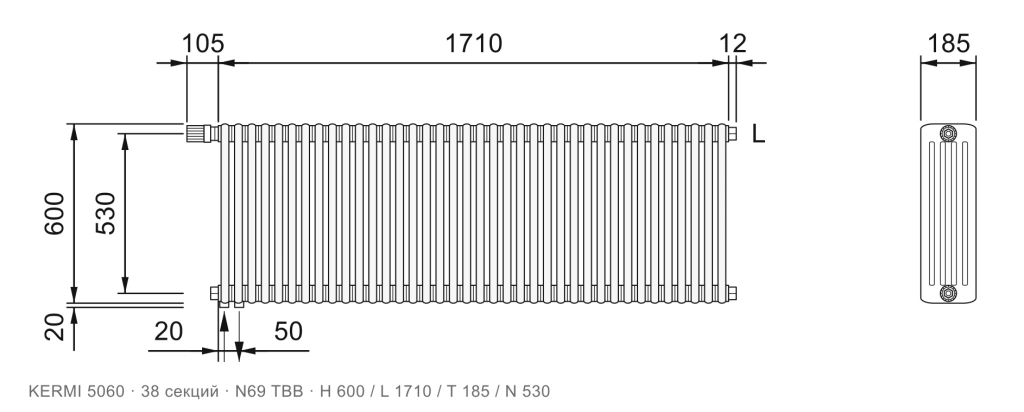

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 38 секций, подключение N69 ТВВ, размеры 600×1710×185 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 39 секций, подключение N69 ТВВ, размеры 600×1755×185 мм
    39 секций L 1755мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 40 секций, подключение N69 ТВВ, размеры 600×1800×185 мм
    40 секций L 1800мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 41 секция, подключение N69 ТВВ, размеры 600×1845×185 мм
    41 секция L 1845мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 42 секции, подключение N69 ТВВ, размеры 600×1890×185 мм
    42 секции L 1890мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 43 секции, подключение N69 ТВВ, размеры 600×1935×185 мм
    43 секции L 1935мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 44 секции, подключение N69 ТВВ, размеры 600×1980×185 мм
    44 секции L 1980мм

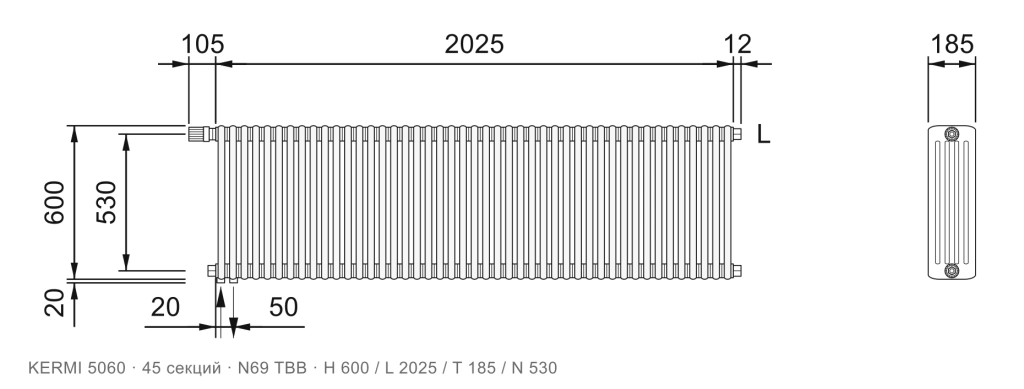

  • Габаритный чертёж трубчатого радиатора KERMI 5060, 45 секций, подключение N69 ТВВ, размеры 600×2025×185 мм
    45 секций L 2025мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 46 секций, подключение N69 ТВВ, размеры 600×2070×185 мм
    46 секций L 2070мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 47 секций, подключение N69 ТВВ, размеры 600×2115×185 мм
    47 секций L 2115мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 48 секций, подключение N69 ТВВ, размеры 600×2160×185 мм
    48 секций L 2160мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 49 секций, подключение N69 ТВВ, размеры 600×2205×185 мм
    49 секций L 2205мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 50 секций, подключение N69 ТВВ, размеры 600×2250×185 мм
    50 секций L 2250мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 51 секция, подключение N69 ТВВ, размеры 600×2295×185 мм
    51 секция L 2295мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 52 секции, подключение N69 ТВВ, размеры 600×2340×185 мм
    52 секции L 2340мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 53 секции, подключение N69 ТВВ, размеры 600×2385×185 мм
    53 секции L 2385мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 54 секции, подключение N69 ТВВ, размеры 600×2430×185 мм
    54 секции L 2430мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 55 секций, подключение N69 ТВВ, размеры 600×2475×185 мм
    55 секций L 2475мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 56 секций, подключение N69 ТВВ, размеры 600×2520×185 мм
    56 секций L 2520мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 57 секций, подключение N69 ТВВ, размеры 600×2565×185 мм
    57 секций L 2565мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 58 секций, подключение N69 ТВВ, размеры 600×2610×185 мм
    58 секций L 2610мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 59 секций, подключение N69 ТВВ, размеры 600×2655×185 мм
    59 секций L 2655мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 60 секций, подключение N69 ТВВ, размеры 600×2700×185 мм
    60 секций L 2700мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 61 секция, подключение N69 ТВВ, размеры 600×2745×185 мм
    61 секция L 2745мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 62 секции, подключение N69 ТВВ, размеры 600×2790×185 мм
    62 секции L 2790мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 63 секции, подключение N69 ТВВ, размеры 600×2835×185 мм
    63 секции L 2835мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 64 секции, подключение N69 ТВВ, размеры 600×2880×185 мм
    64 секции L 2880мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 65 секций, подключение N69 ТВВ, размеры 600×2925×185 мм
    65 секций L 2925мм
  • Габаритный чертёж трубчатого радиатора KERMI 5060, 66 секций, подключение N69 ТВВ, размеры 600×2970×185 мм
    66 секций L 2970мм

Другие 5-трубчатые модели
Самые продаваемые товары
Обратная связь
+7 (495) 151-42-36
Уведомление об использовании cookies

Сайт использует необходимые для работы cookies. Продолжая использование, вы соглашаетесь с их применением. Подробнее в политике конфиденциальности
