Чертежи и размеры KERMI 5180

Серия
5-трубчатые
Высота H
1800мм
Глубина T
185мм
Межосевое N
1730мм
Длина L
90-1350мм
Секций
№12 2-30, №69 ТВВ 4-30

Подбор чертежа

Тип подключения

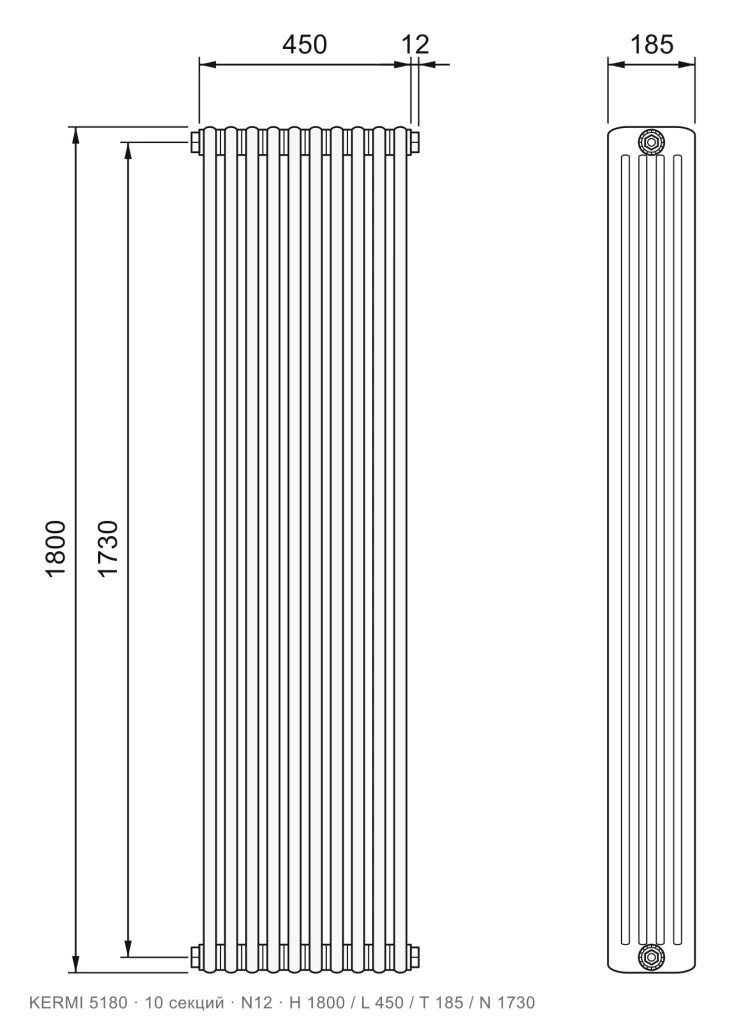

Габаритный чертёж трубчатого радиатора KERMI 5180, 10 секций, подключение N12, размеры 1800×450×185 мм

KERMI 5180, 10 секций, №12

HВысота
1800мм
LДлина
450мм
TГлубина
185мм
NМежосевое
1730мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 1800 мм, Глубина T 185 мм, Межосевое N 1730 мм

Секций Длина L №12 боковое №69 ТВВ нижнее с термовентилем
2 90мм Схема: KERMI 5180, 2 секции, №12 В каталог: KERMI 5180, 2 секции, №12, RAL 9016 нет
3 135мм Схема: KERMI 5180, 3 секции, №12 В каталог: KERMI 5180, 3 секции, №12, RAL 9016 нет
4 180мм Схема: KERMI 5180, 4 секции, №12 В каталог: KERMI 5180, 4 секции, №12, RAL 9016 Схема: KERMI 5180, 4 секции, №69 ТВВ В каталог: KERMI 5180, 4 секции, №69 ТВВ, RAL 9016
5 225мм Схема: KERMI 5180, 5 секций, №12 В каталог: KERMI 5180, 5 секций, №12, RAL 9016 Схема: KERMI 5180, 5 секций, №69 ТВВ В каталог: KERMI 5180, 5 секций, №69 ТВВ, RAL 9016
6 270мм Схема: KERMI 5180, 6 секций, №12 В каталог: KERMI 5180, 6 секций, №12, RAL 9016 Схема: KERMI 5180, 6 секций, №69 ТВВ В каталог: KERMI 5180, 6 секций, №69 ТВВ, RAL 9016
7 315мм Схема: KERMI 5180, 7 секций, №12 В каталог: KERMI 5180, 7 секций, №12, RAL 9016 Схема: KERMI 5180, 7 секций, №69 ТВВ В каталог: KERMI 5180, 7 секций, №69 ТВВ, RAL 9016
8 360мм Схема: KERMI 5180, 8 секций, №12 В каталог: KERMI 5180, 8 секций, №12, RAL 9016 Схема: KERMI 5180, 8 секций, №69 ТВВ В каталог: KERMI 5180, 8 секций, №69 ТВВ, RAL 9016
9 405мм Схема: KERMI 5180, 9 секций, №12 В каталог: KERMI 5180, 9 секций, №12, RAL 9016 Схема: KERMI 5180, 9 секций, №69 ТВВ В каталог: KERMI 5180, 9 секций, №69 ТВВ, RAL 9016
10 450мм Схема: KERMI 5180, 10 секций, №12 В каталог: KERMI 5180, 10 секций, №12, RAL 9016 Схема: KERMI 5180, 10 секций, №69 ТВВ В каталог: KERMI 5180, 10 секций, №69 ТВВ, RAL 9016
11 495мм Схема: KERMI 5180, 11 секций, №12 В каталог: KERMI 5180, 11 секций, №12, RAL 9016 Схема: KERMI 5180, 11 секций, №69 ТВВ В каталог: KERMI 5180, 11 секций, №69 ТВВ, RAL 9016
12 540мм Схема: KERMI 5180, 12 секций, №12 В каталог: KERMI 5180, 12 секций, №12, RAL 9016 Схема: KERMI 5180, 12 секций, №69 ТВВ В каталог: KERMI 5180, 12 секций, №69 ТВВ, RAL 9016
13 585мм Схема: KERMI 5180, 13 секций, №12 В каталог: KERMI 5180, 13 секций, №12, RAL 9016 Схема: KERMI 5180, 13 секций, №69 ТВВ В каталог: KERMI 5180, 13 секций, №69 ТВВ, RAL 9016
14 630мм Схема: KERMI 5180, 14 секций, №12 В каталог: KERMI 5180, 14 секций, №12, RAL 9016 Схема: KERMI 5180, 14 секций, №69 ТВВ В каталог: KERMI 5180, 14 секций, №69 ТВВ, RAL 9016
15 675мм Схема: KERMI 5180, 15 секций, №12 В каталог: KERMI 5180, 15 секций, №12, RAL 9016 Схема: KERMI 5180, 15 секций, №69 ТВВ В каталог: KERMI 5180, 15 секций, №69 ТВВ, RAL 9016
16 720мм Схема: KERMI 5180, 16 секций, №12 В каталог: KERMI 5180, 16 секций, №12, RAL 9016 Схема: KERMI 5180, 16 секций, №69 ТВВ В каталог: KERMI 5180, 16 секций, №69 ТВВ, RAL 9016
17 765мм Схема: KERMI 5180, 17 секций, №12 В каталог: KERMI 5180, 17 секций, №12, RAL 9016 Схема: KERMI 5180, 17 секций, №69 ТВВ В каталог: KERMI 5180, 17 секций, №69 ТВВ, RAL 9016
18 810мм Схема: KERMI 5180, 18 секций, №12 В каталог: KERMI 5180, 18 секций, №12, RAL 9016 Схема: KERMI 5180, 18 секций, №69 ТВВ В каталог: KERMI 5180, 18 секций, №69 ТВВ, RAL 9016
19 855мм Схема: KERMI 5180, 19 секций, №12 В каталог: KERMI 5180, 19 секций, №12, RAL 9016 Схема: KERMI 5180, 19 секций, №69 ТВВ В каталог: KERMI 5180, 19 секций, №69 ТВВ, RAL 9016
20 900мм Схема: KERMI 5180, 20 секций, №12 В каталог: KERMI 5180, 20 секций, №12, RAL 9016 Схема: KERMI 5180, 20 секций, №69 ТВВ В каталог: KERMI 5180, 20 секций, №69 ТВВ, RAL 9016
21 945мм Схема: KERMI 5180, 21 секция, №12 В каталог: KERMI 5180, 21 секция, №12, RAL 9016 Схема: KERMI 5180, 21 секция, №69 ТВВ В каталог: KERMI 5180, 21 секция, №69 ТВВ, RAL 9016
22 990мм Схема: KERMI 5180, 22 секции, №12 В каталог: KERMI 5180, 22 секции, №12, RAL 9016 Схема: KERMI 5180, 22 секции, №69 ТВВ В каталог: KERMI 5180, 22 секции, №69 ТВВ, RAL 9016
23 1035мм Схема: KERMI 5180, 23 секции, №12 В каталог: KERMI 5180, 23 секции, №12, RAL 9016 Схема: KERMI 5180, 23 секции, №69 ТВВ В каталог: KERMI 5180, 23 секции, №69 ТВВ, RAL 9016
24 1080мм Схема: KERMI 5180, 24 секции, №12 В каталог: KERMI 5180, 24 секции, №12, RAL 9016 Схема: KERMI 5180, 24 секции, №69 ТВВ В каталог: KERMI 5180, 24 секции, №69 ТВВ, RAL 9016
25 1125мм Схема: KERMI 5180, 25 секций, №12 В каталог: KERMI 5180, 25 секций, №12, RAL 9016 Схема: KERMI 5180, 25 секций, №69 ТВВ В каталог: KERMI 5180, 25 секций, №69 ТВВ, RAL 9016
26 1170мм Схема: KERMI 5180, 26 секций, №12 В каталог: KERMI 5180, 26 секций, №12, RAL 9016 Схема: KERMI 5180, 26 секций, №69 ТВВ В каталог: KERMI 5180, 26 секций, №69 ТВВ, RAL 9016
27 1215мм Схема: KERMI 5180, 27 секций, №12 В каталог: KERMI 5180, 27 секций, №12, RAL 9016 Схема: KERMI 5180, 27 секций, №69 ТВВ В каталог: KERMI 5180, 27 секций, №69 ТВВ, RAL 9016
28 1260мм Схема: KERMI 5180, 28 секций, №12 В каталог: KERMI 5180, 28 секций, №12, RAL 9016 Схема: KERMI 5180, 28 секций, №69 ТВВ В каталог: KERMI 5180, 28 секций, №69 ТВВ, RAL 9016
29 1305мм Схема: KERMI 5180, 29 секций, №12 В каталог: KERMI 5180, 29 секций, №12, RAL 9016 Схема: KERMI 5180, 29 секций, №69 ТВВ В каталог: KERMI 5180, 29 секций, №69 ТВВ, RAL 9016
30 1350мм Схема: KERMI 5180, 30 секций, №12 В каталог: KERMI 5180, 30 секций, №12, RAL 9016 Схема: KERMI 5180, 30 секций, №69 ТВВ В каталог: KERMI 5180, 30 секций, №69 ТВВ, RAL 9016

Боковое подключение №12 29

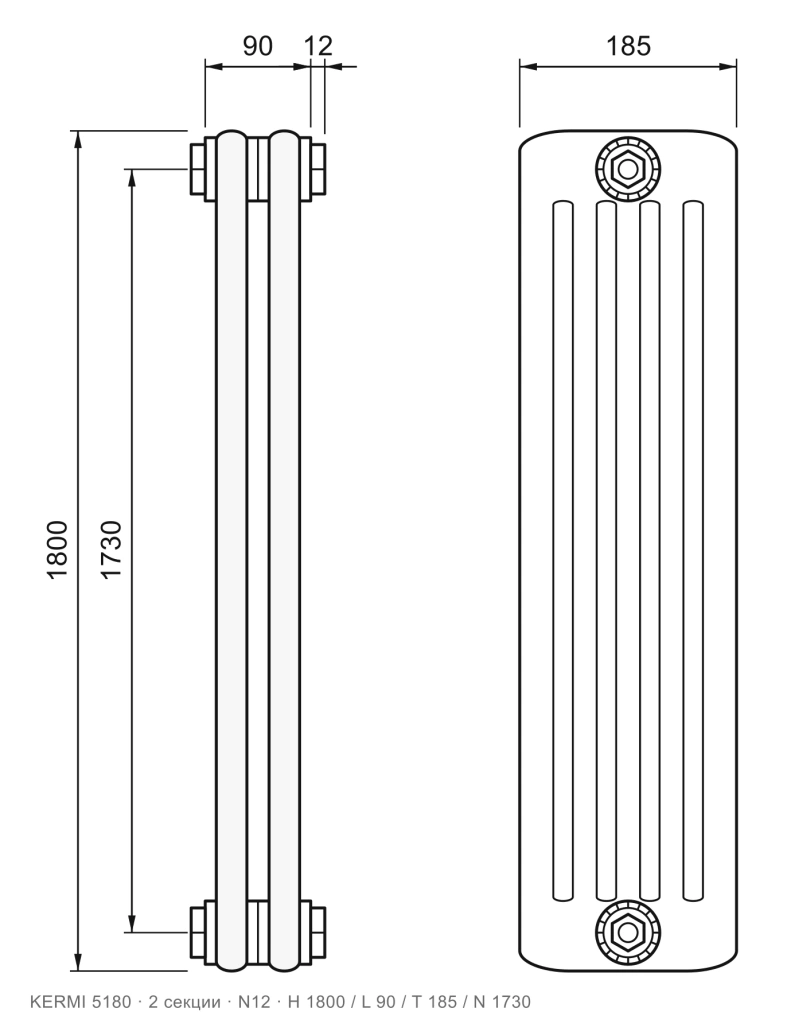

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 2 секции, подключение N12, размеры 1800×90×185 мм
    2 секции L 90мм

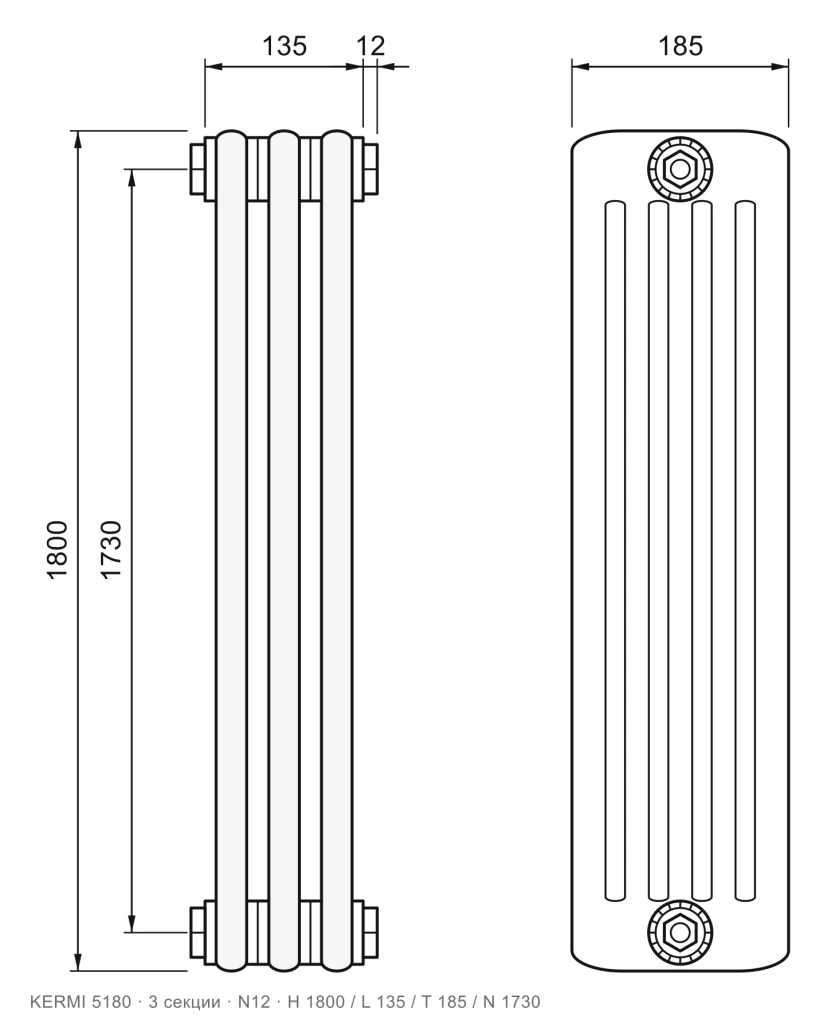

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 3 секции, подключение N12, размеры 1800×135×185 мм
    3 секции L 135мм

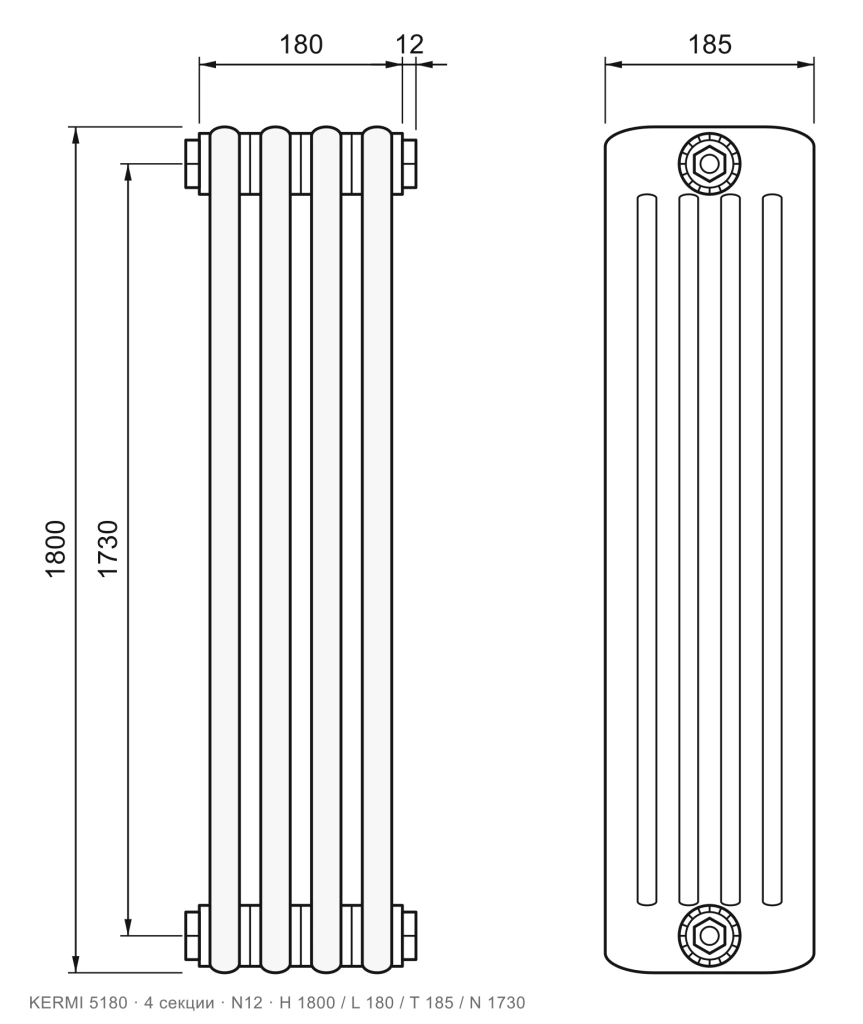

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 4 секции, подключение N12, размеры 1800×180×185 мм
    4 секции L 180мм

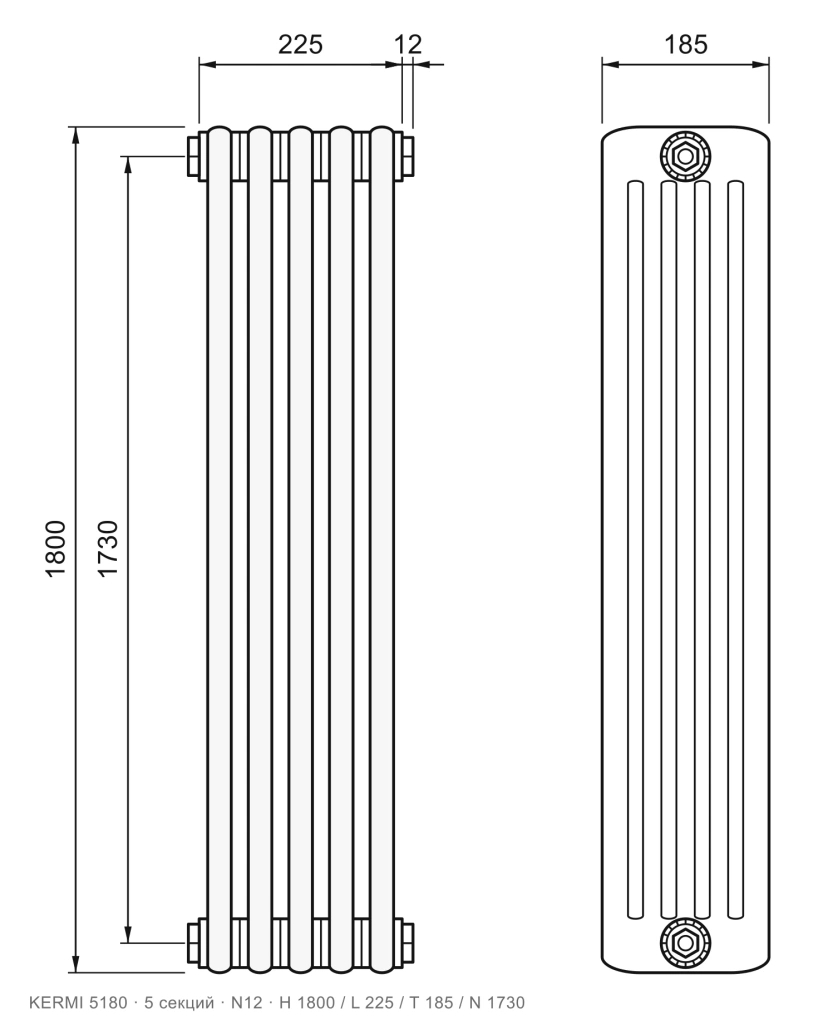

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 5 секций, подключение N12, размеры 1800×225×185 мм
    5 секций L 225мм

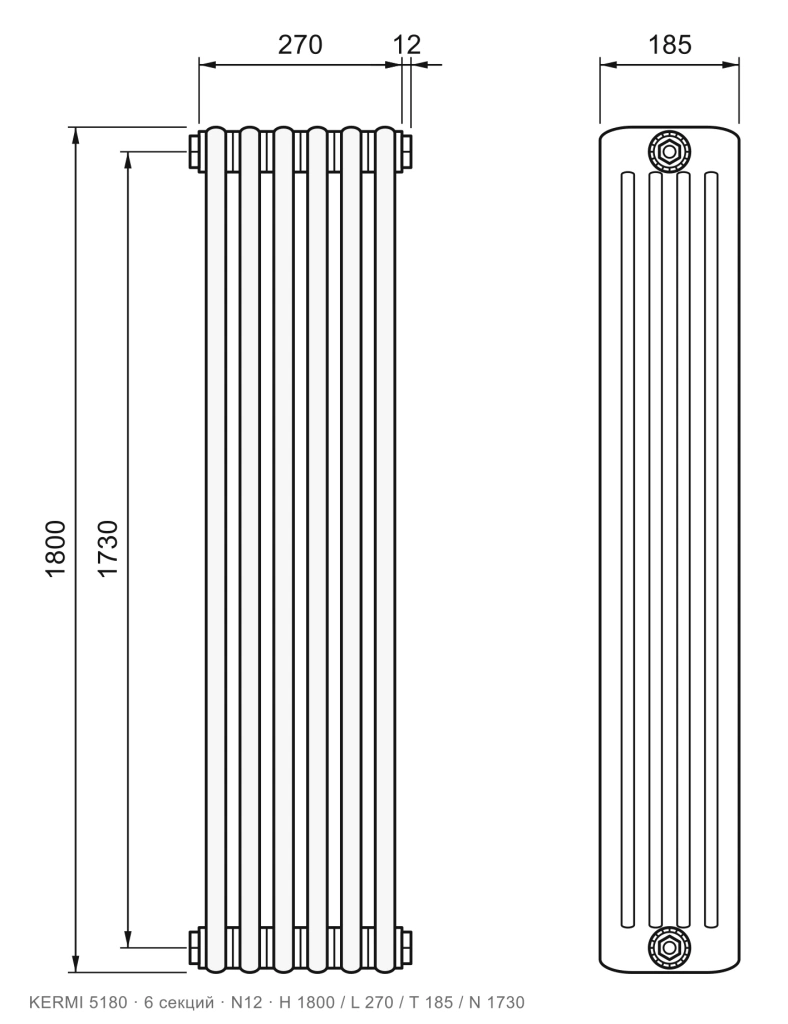

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 6 секций, подключение N12, размеры 1800×270×185 мм
    6 секций L 270мм

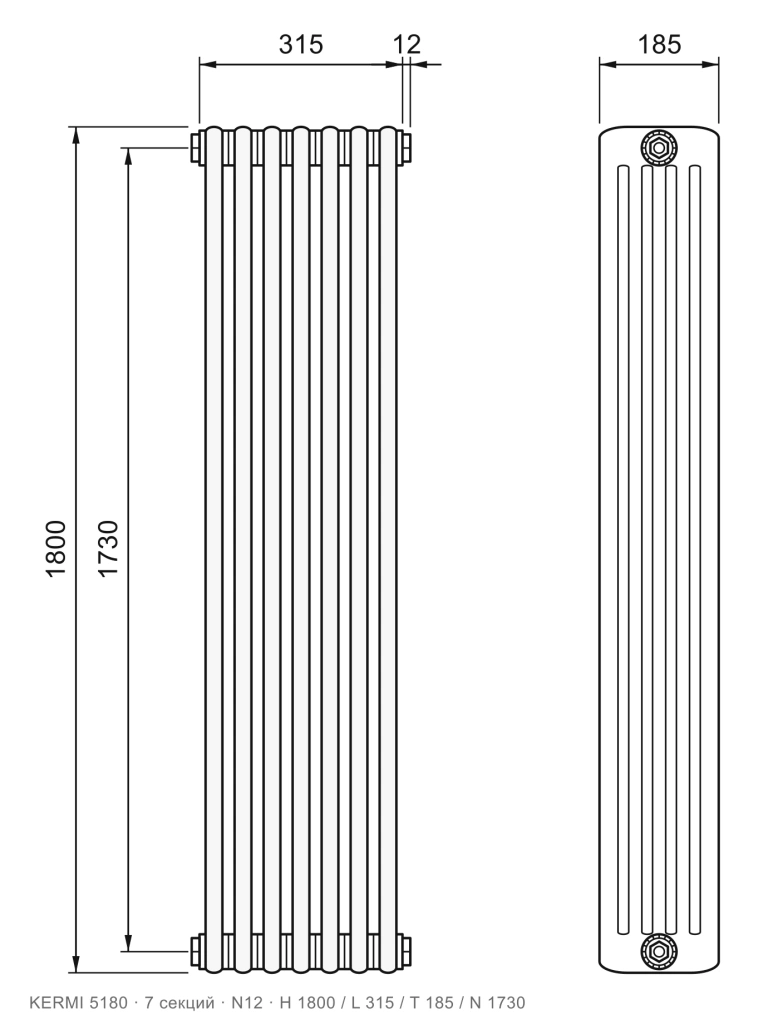

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 7 секций, подключение N12, размеры 1800×315×185 мм
    7 секций L 315мм

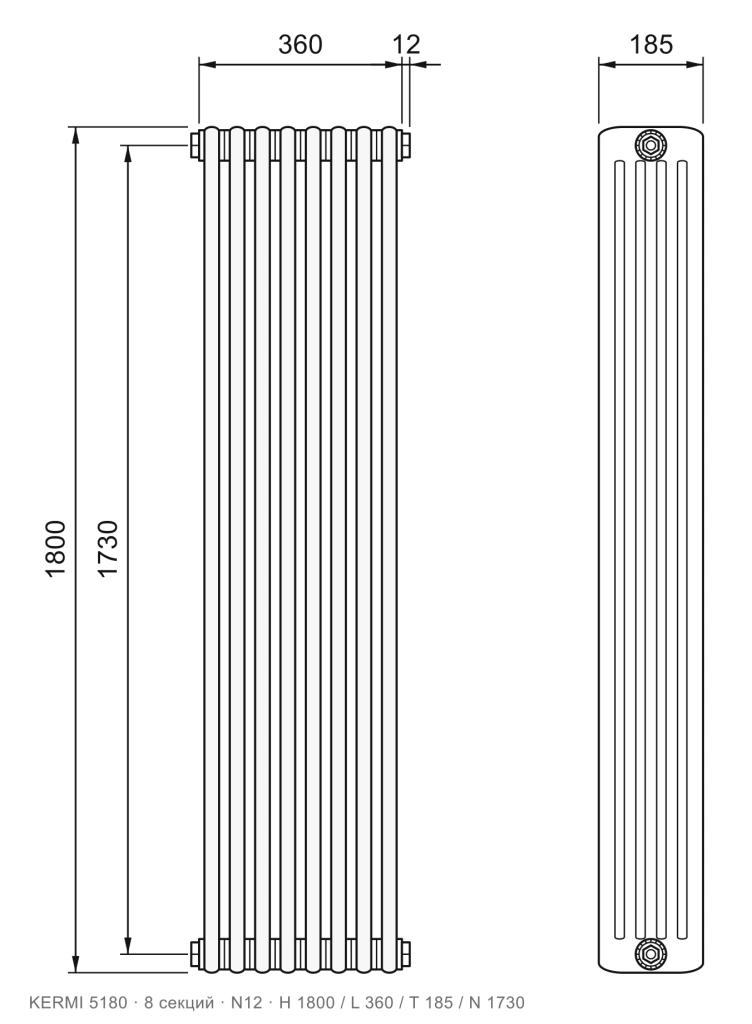

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 8 секций, подключение N12, размеры 1800×360×185 мм
    8 секций L 360мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 9 секций, подключение N12, размеры 1800×405×185 мм
    9 секций L 405мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 10 секций, подключение N12, размеры 1800×450×185 мм
    10 секций L 450мм

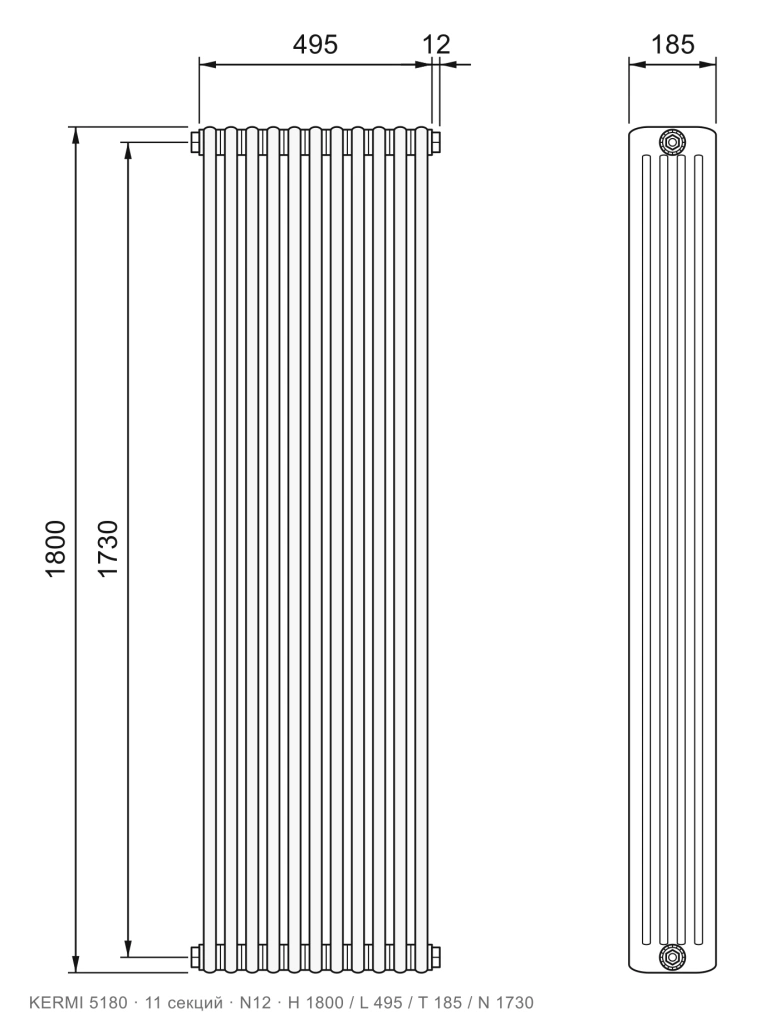

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 11 секций, подключение N12, размеры 1800×495×185 мм
    11 секций L 495мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 12 секций, подключение N12, размеры 1800×540×185 мм
    12 секций L 540мм

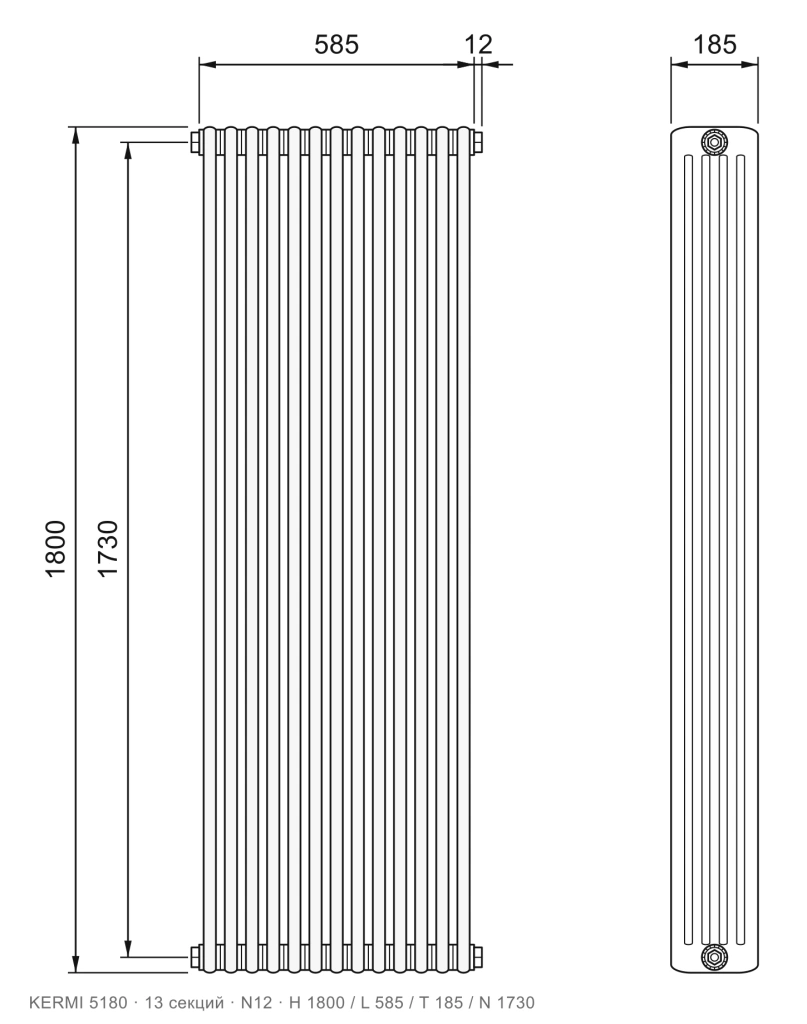

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 13 секций, подключение N12, размеры 1800×585×185 мм
    13 секций L 585мм

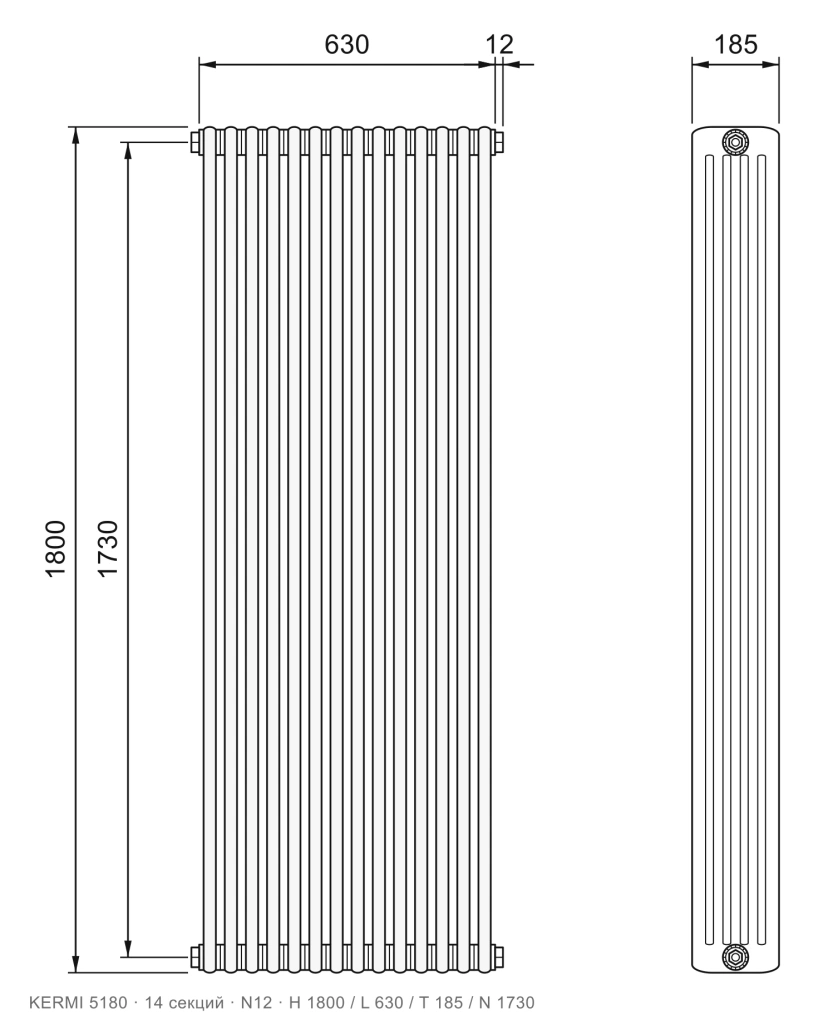

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 14 секций, подключение N12, размеры 1800×630×185 мм
    14 секций L 630мм

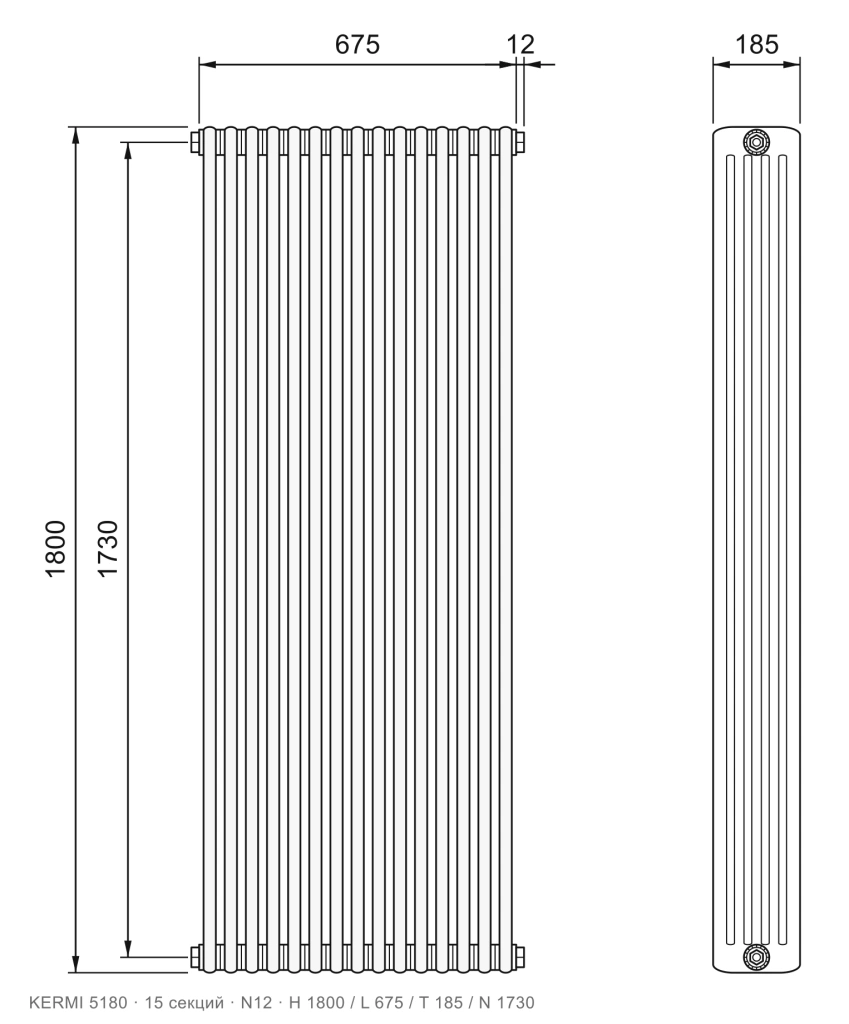

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 15 секций, подключение N12, размеры 1800×675×185 мм
    15 секций L 675мм

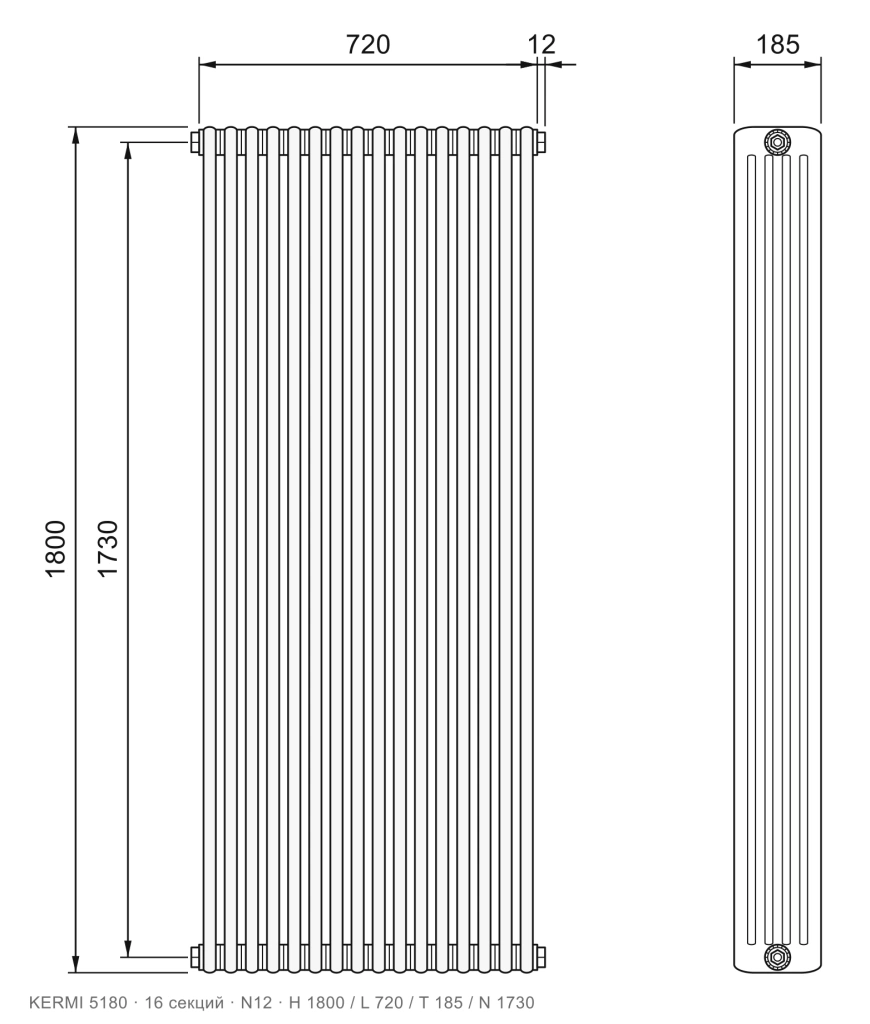

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 16 секций, подключение N12, размеры 1800×720×185 мм
    16 секций L 720мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 17 секций, подключение N12, размеры 1800×765×185 мм
    17 секций L 765мм

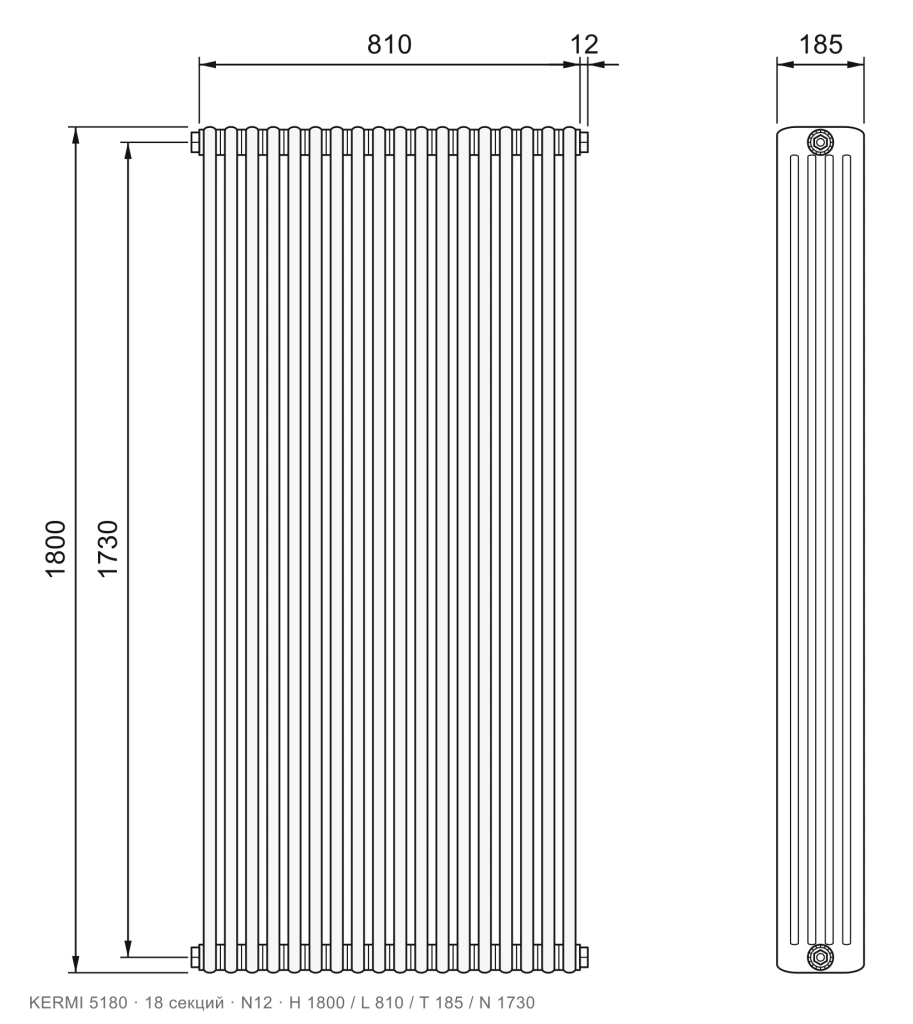

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 18 секций, подключение N12, размеры 1800×810×185 мм
    18 секций L 810мм

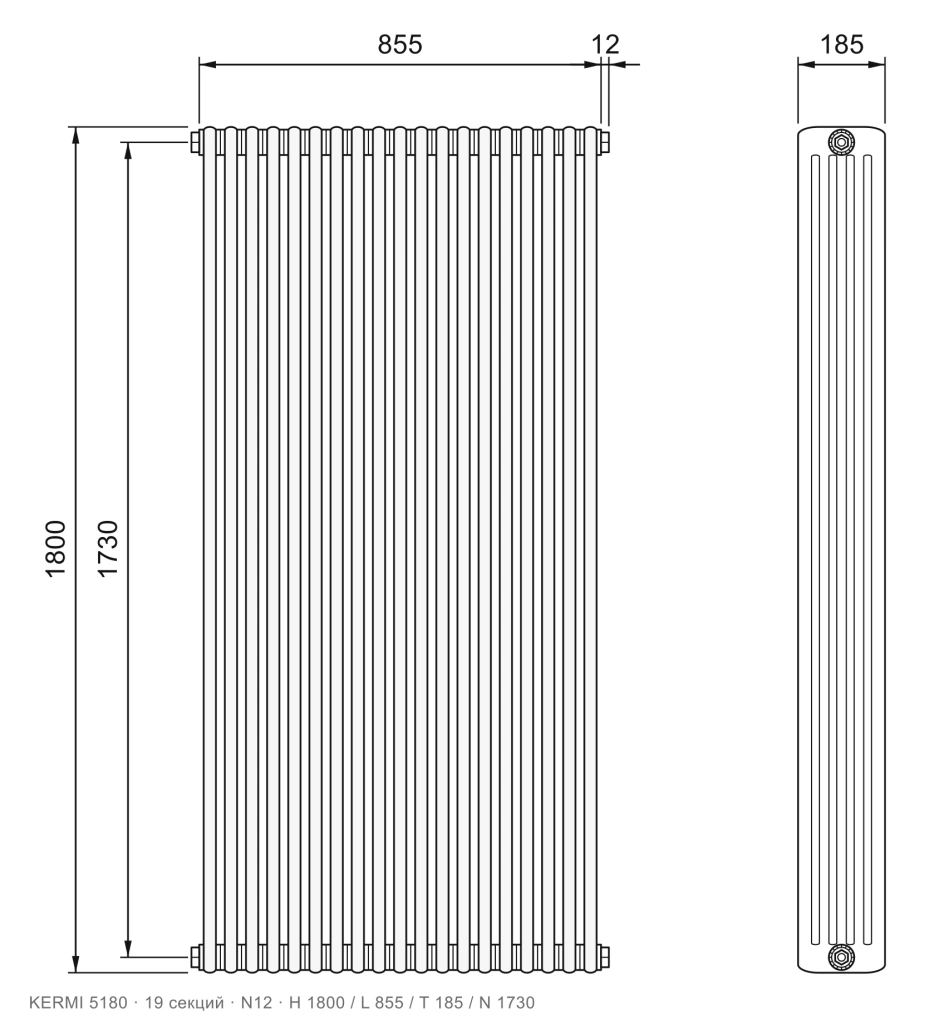

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 19 секций, подключение N12, размеры 1800×855×185 мм
    19 секций L 855мм

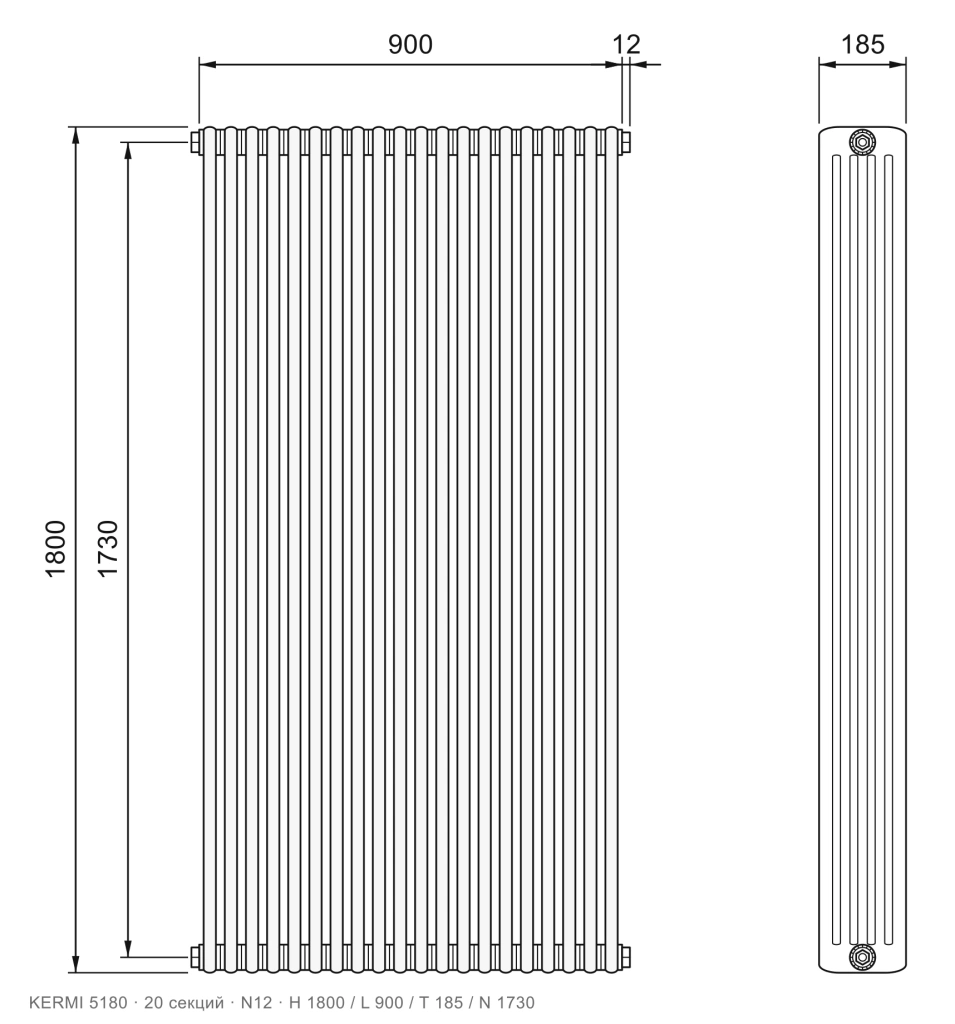

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 20 секций, подключение N12, размеры 1800×900×185 мм
    20 секций L 900мм

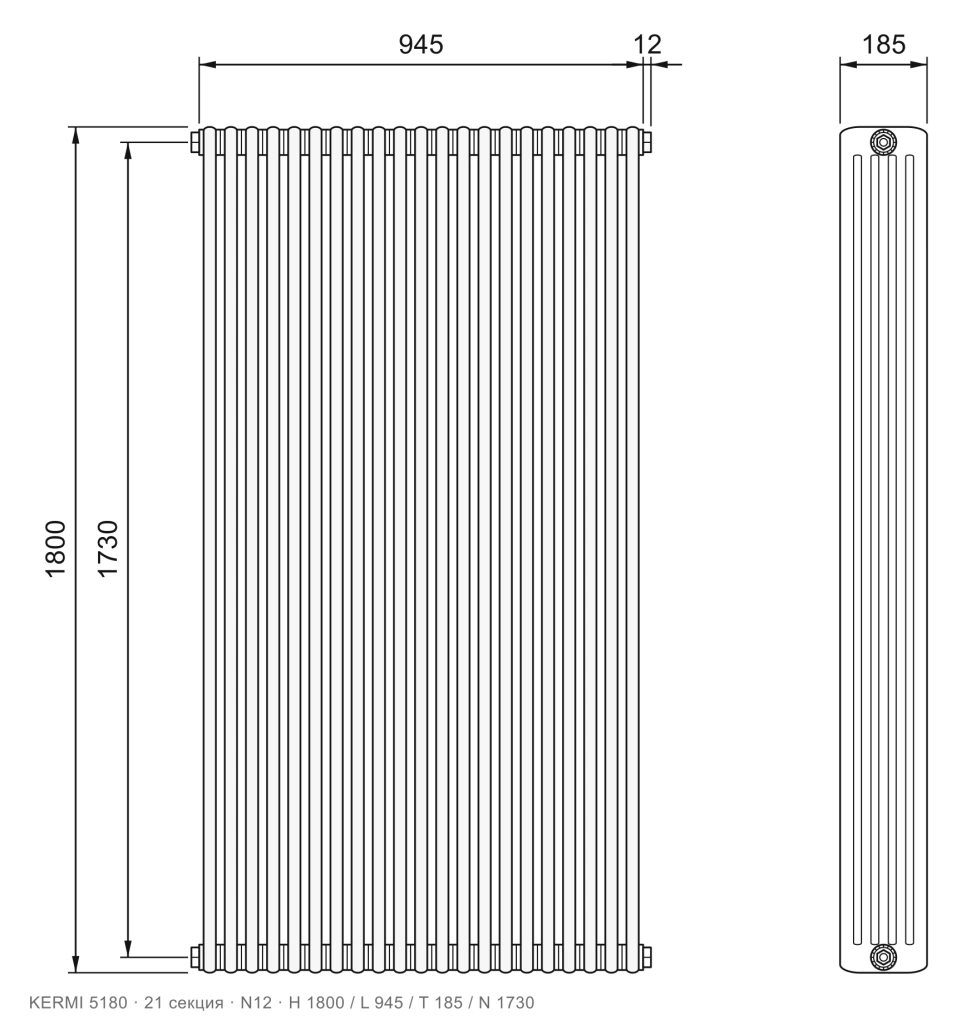

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 21 секция, подключение N12, размеры 1800×945×185 мм
    21 секция L 945мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 22 секции, подключение N12, размеры 1800×990×185 мм
    22 секции L 990мм

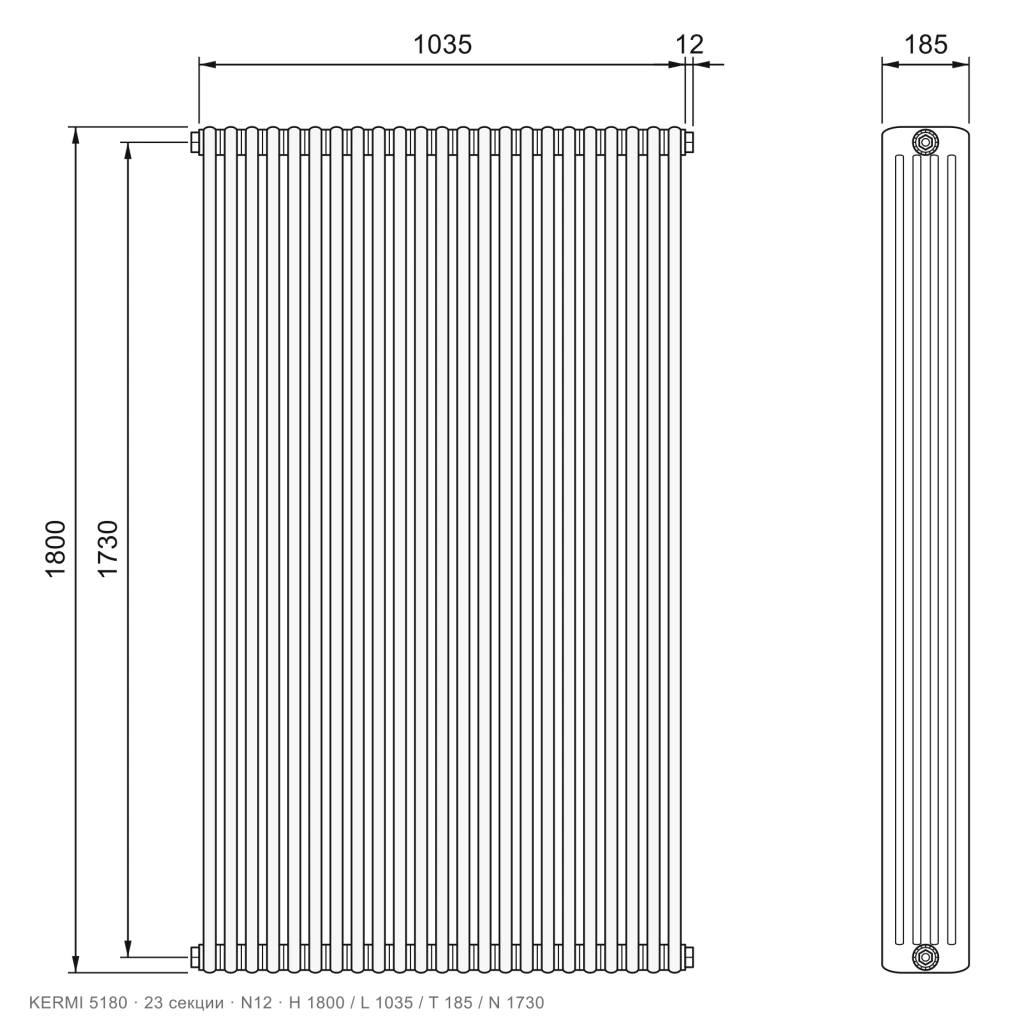

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 23 секции, подключение N12, размеры 1800×1035×185 мм
    23 секции L 1035мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 24 секции, подключение N12, размеры 1800×1080×185 мм
    24 секции L 1080мм

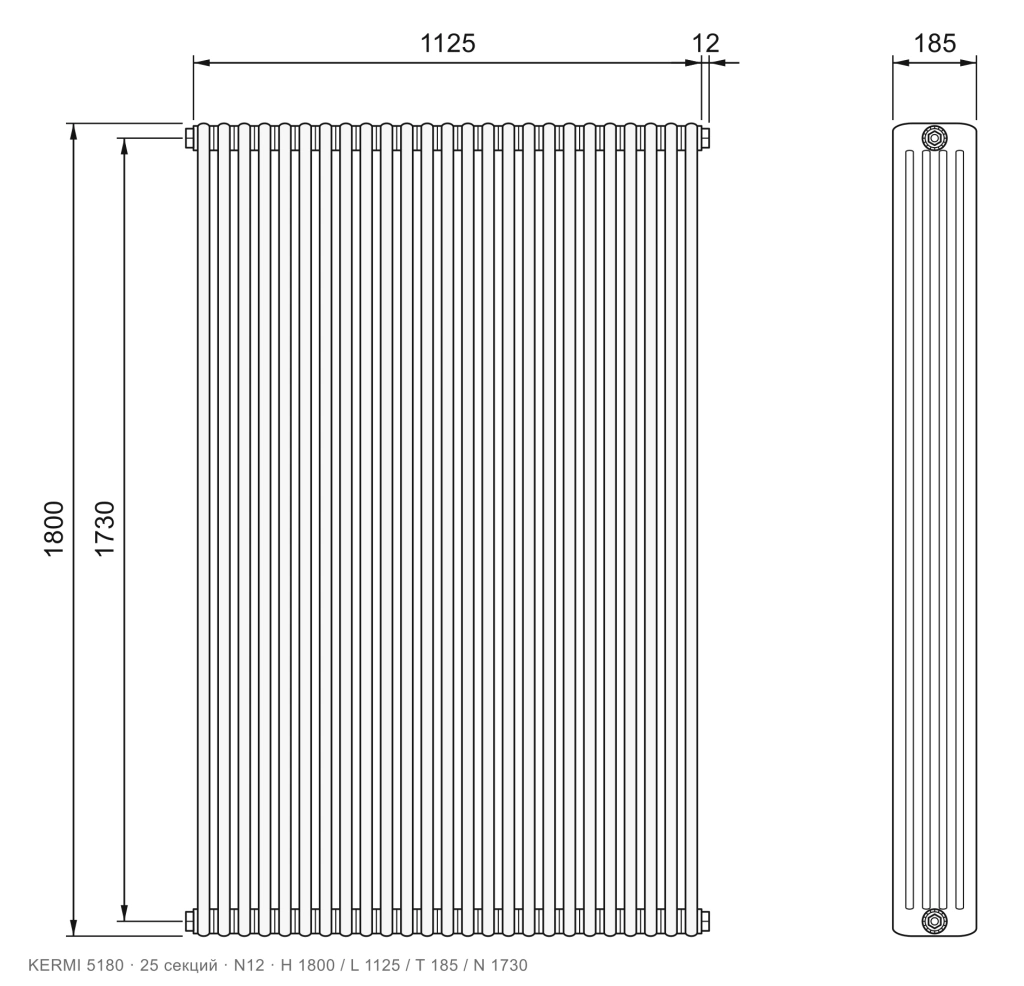

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 25 секций, подключение N12, размеры 1800×1125×185 мм
    25 секций L 1125мм

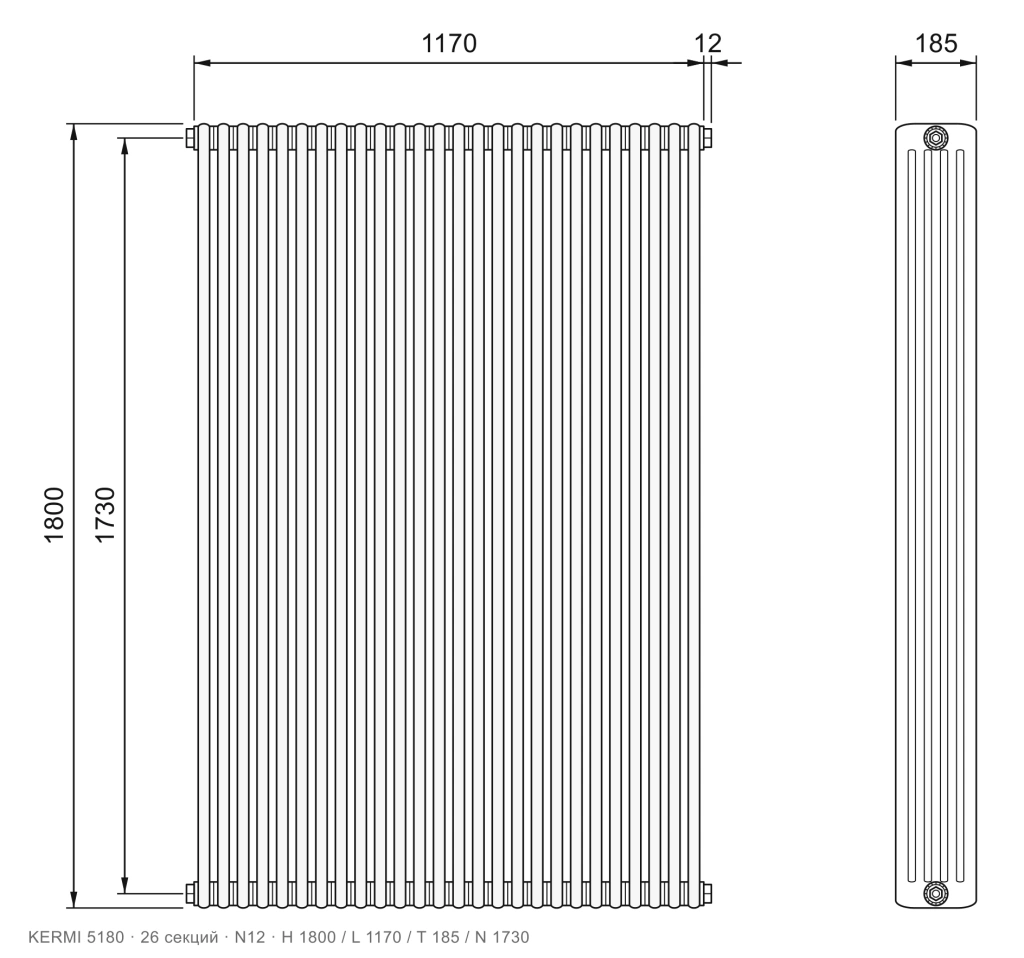

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 26 секций, подключение N12, размеры 1800×1170×185 мм
    26 секций L 1170мм

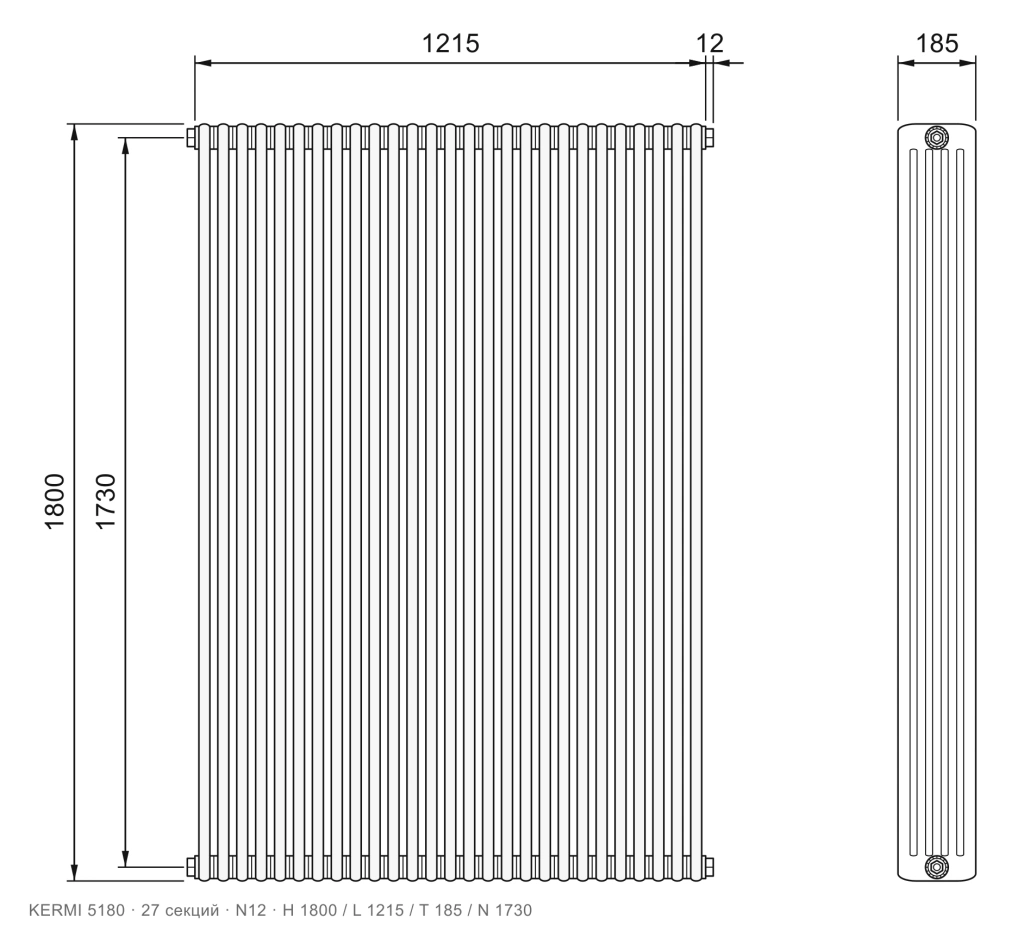

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 27 секций, подключение N12, размеры 1800×1215×185 мм
    27 секций L 1215мм

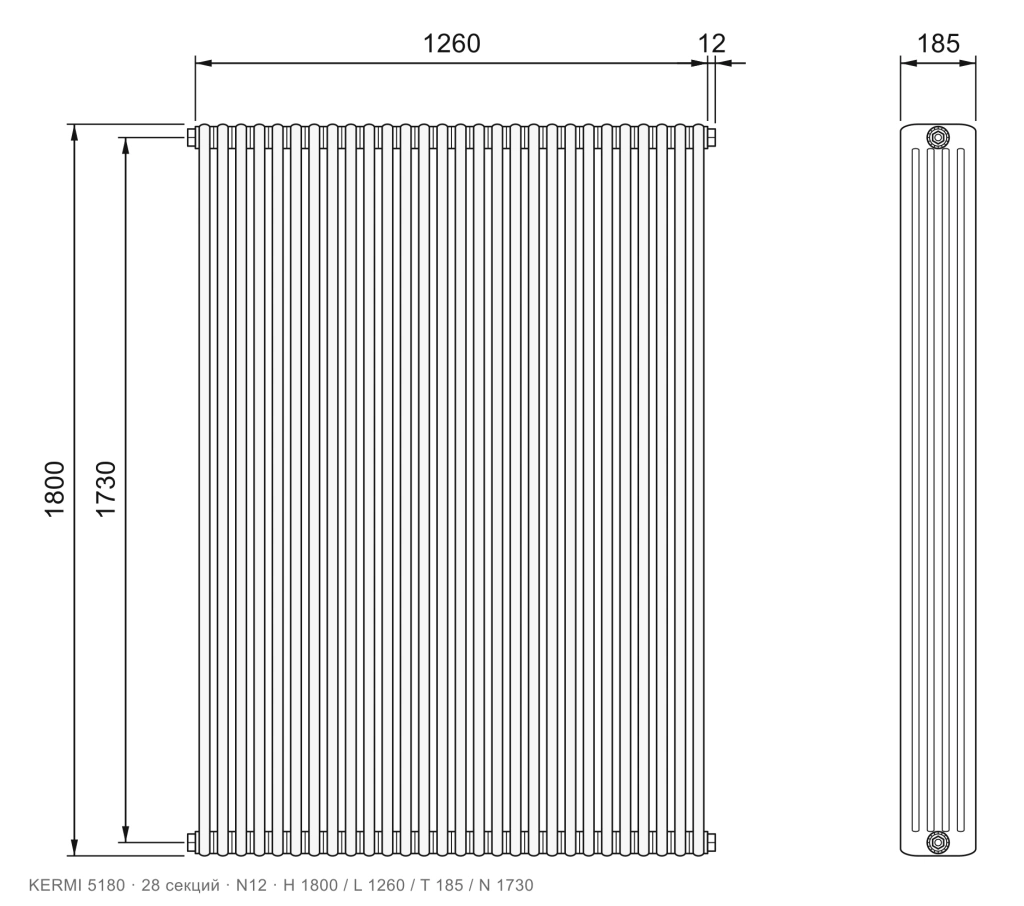

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 28 секций, подключение N12, размеры 1800×1260×185 мм
    28 секций L 1260мм

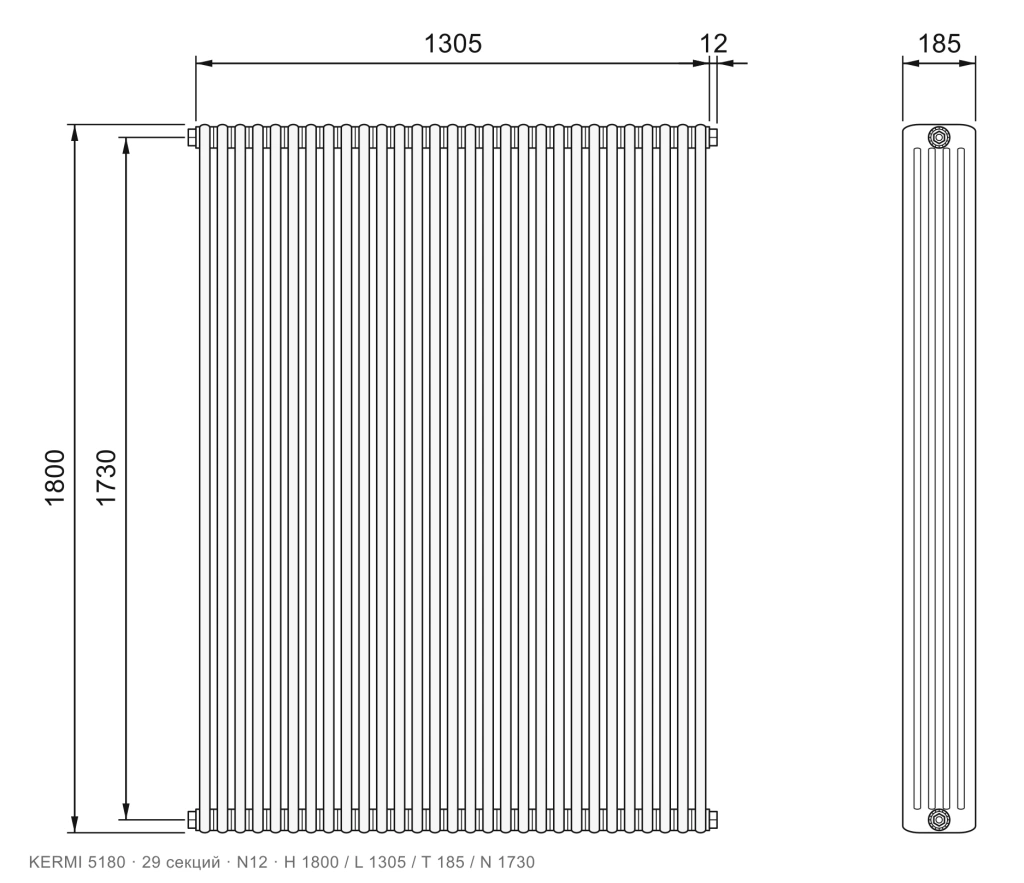

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 29 секций, подключение N12, размеры 1800×1305×185 мм
    29 секций L 1305мм

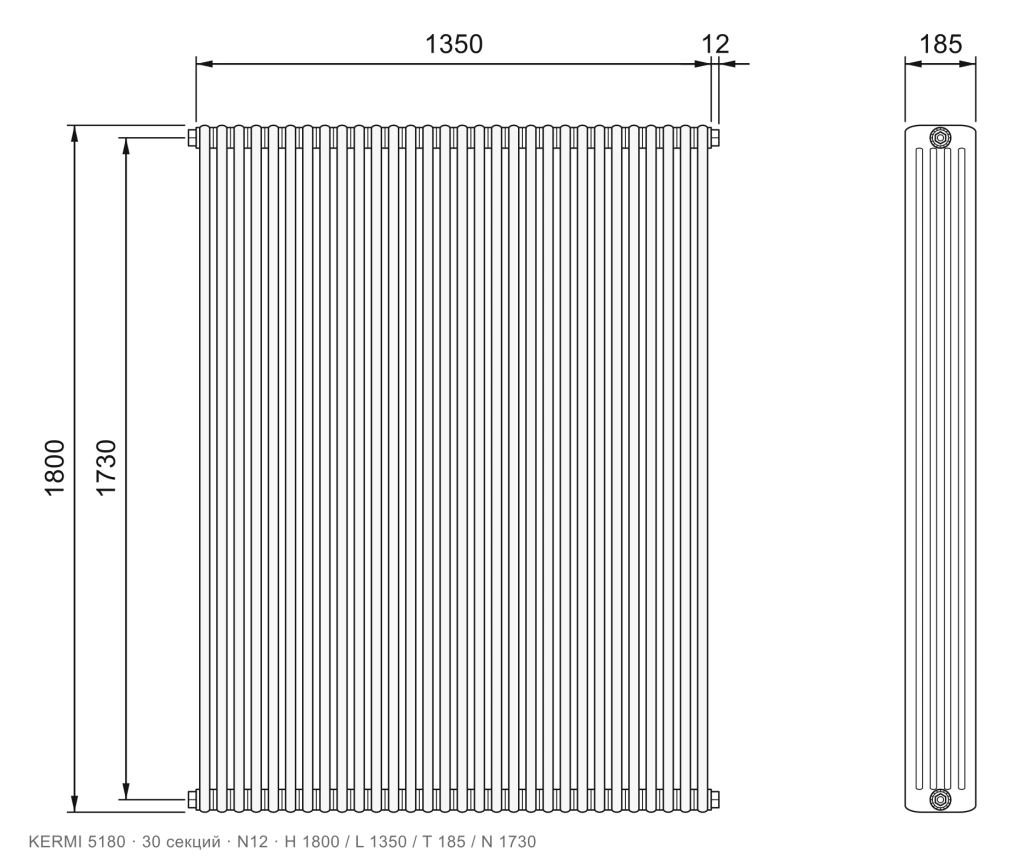

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 30 секций, подключение N12, размеры 1800×1350×185 мм
    30 секций L 1350мм

Нижнее подключение №69 ТВВ 27

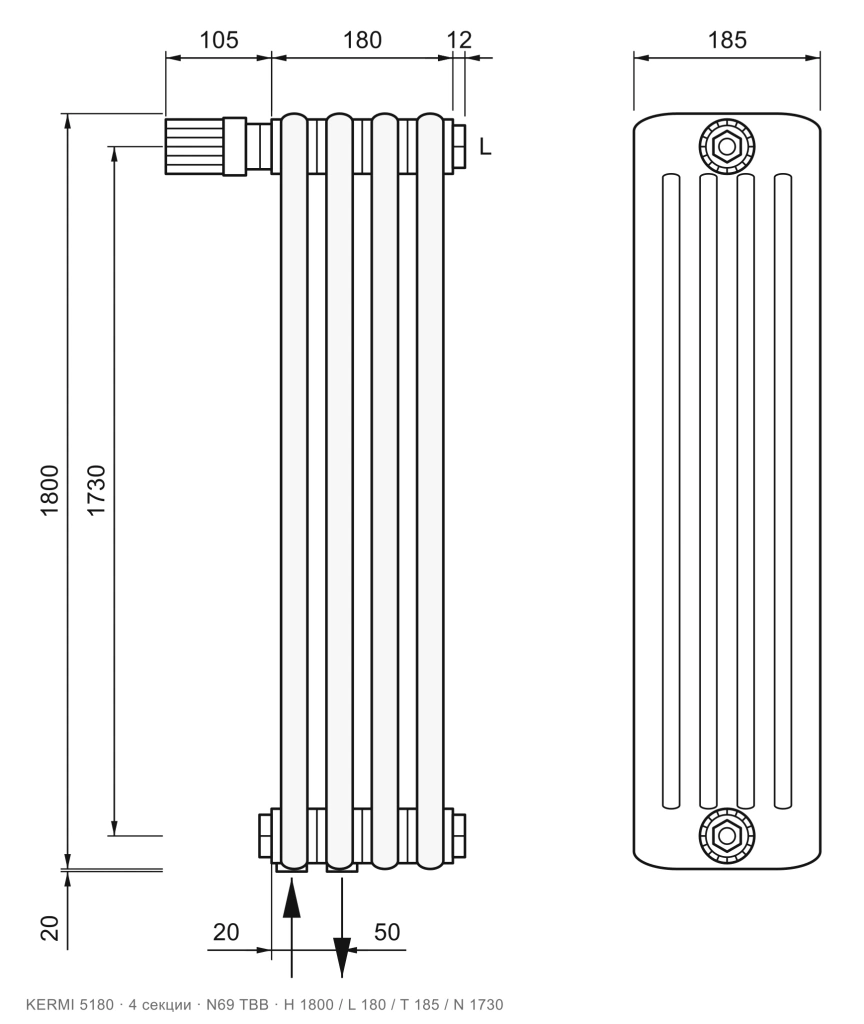

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 4 секции, подключение N69 ТВВ, размеры 1800×180×185 мм
    4 секции L 180мм

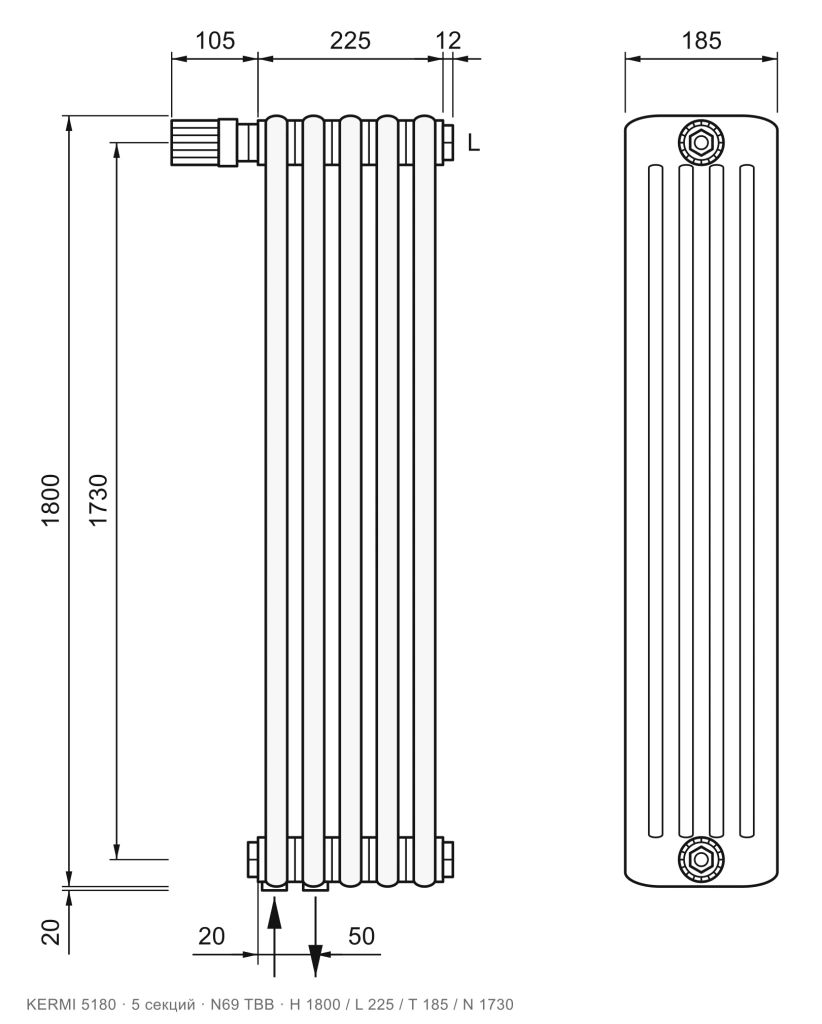

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 5 секций, подключение N69 ТВВ, размеры 1800×225×185 мм
    5 секций L 225мм

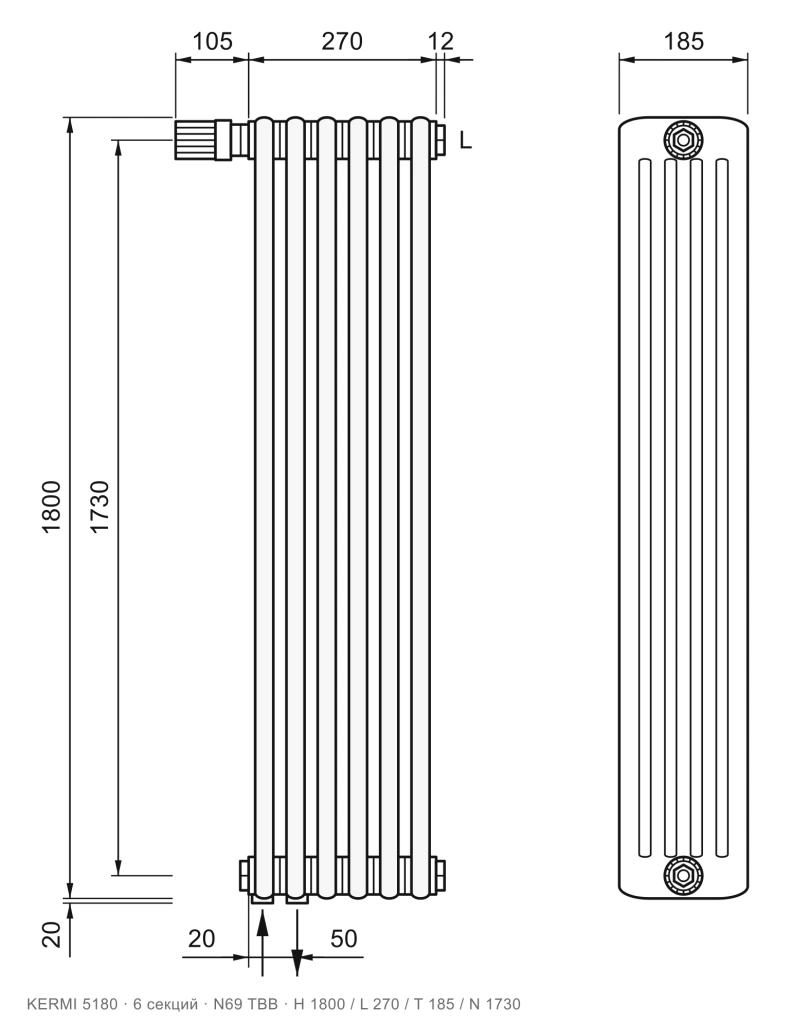

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 6 секций, подключение N69 ТВВ, размеры 1800×270×185 мм
    6 секций L 270мм

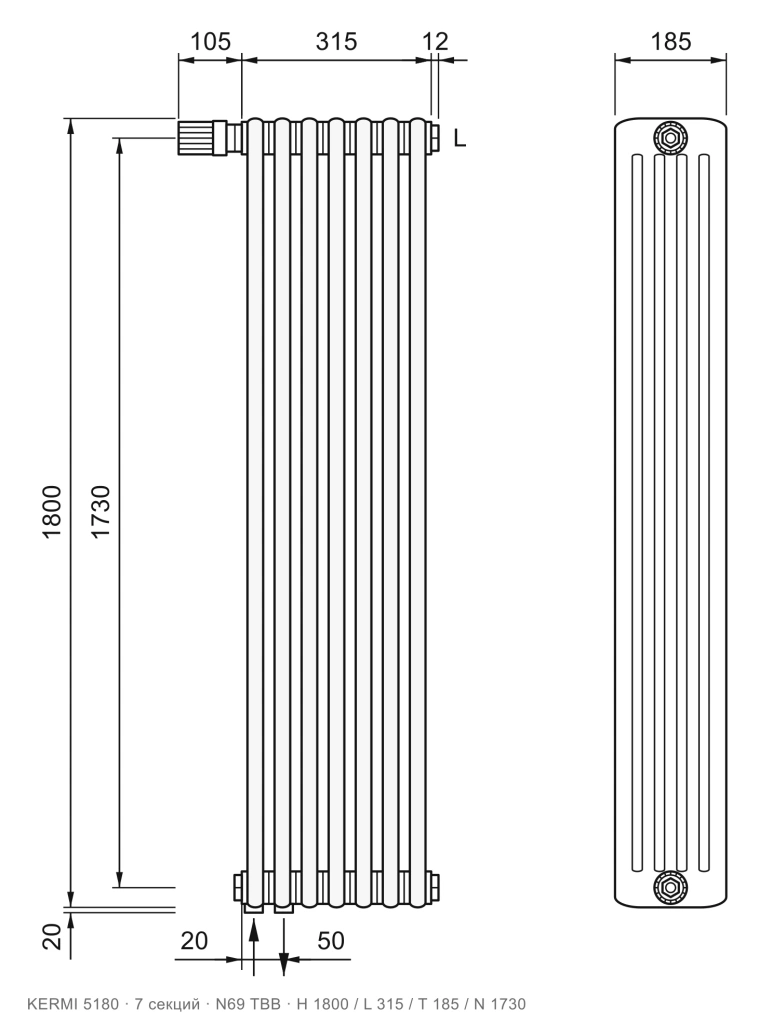

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 7 секций, подключение N69 ТВВ, размеры 1800×315×185 мм
    7 секций L 315мм

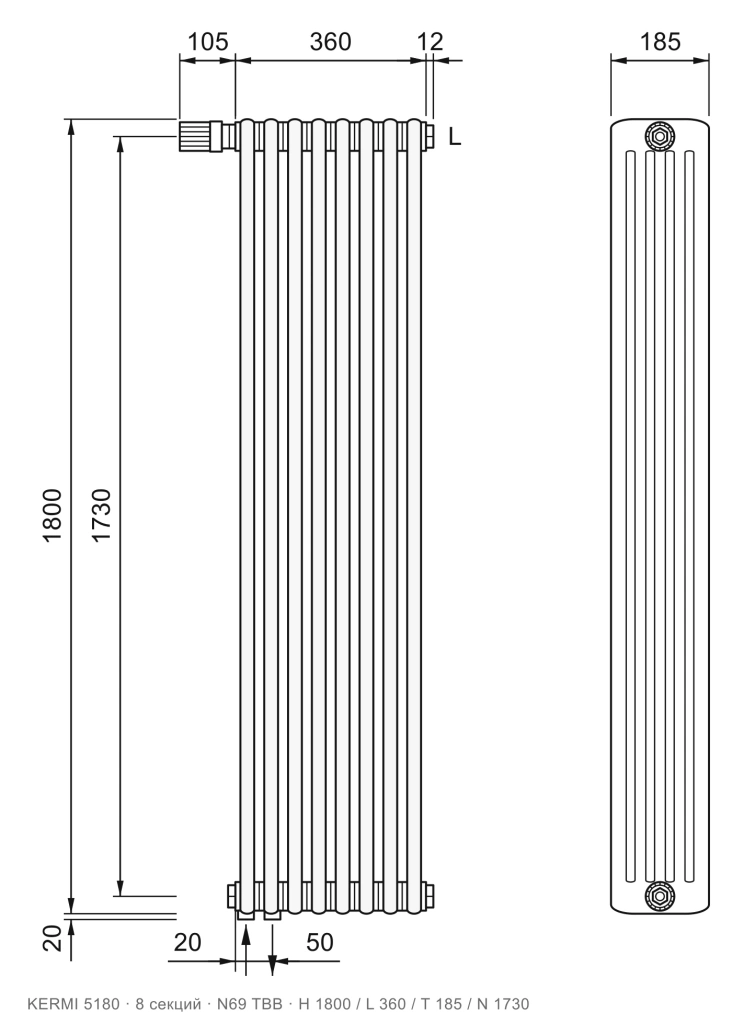

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 8 секций, подключение N69 ТВВ, размеры 1800×360×185 мм
    8 секций L 360мм

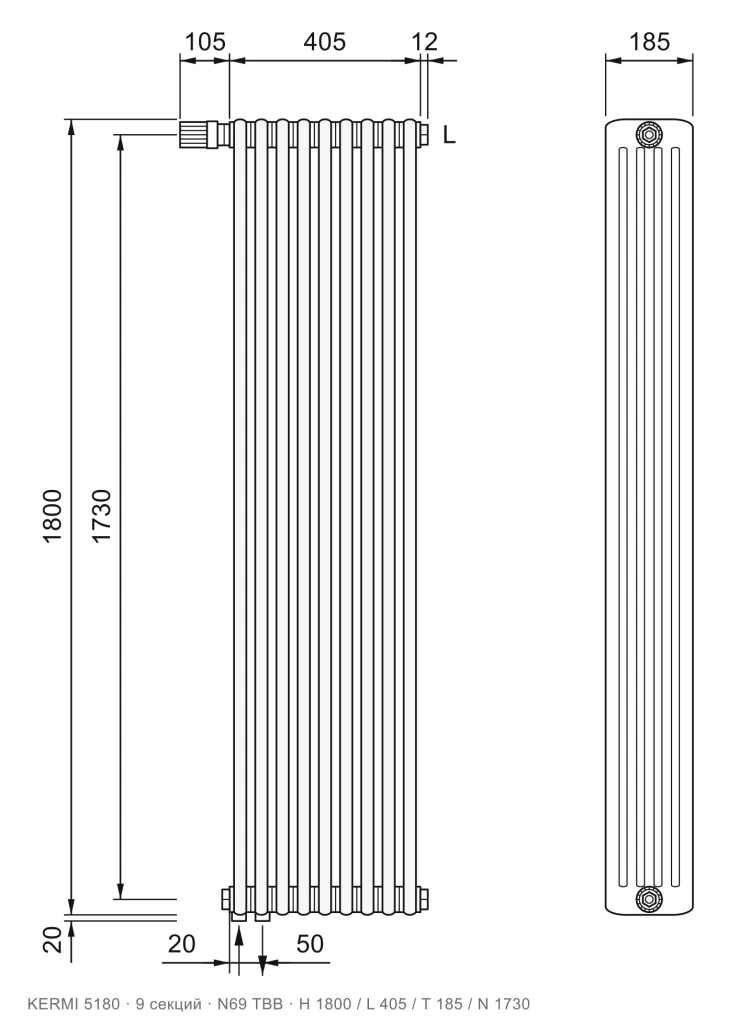

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 9 секций, подключение N69 ТВВ, размеры 1800×405×185 мм
    9 секций L 405мм

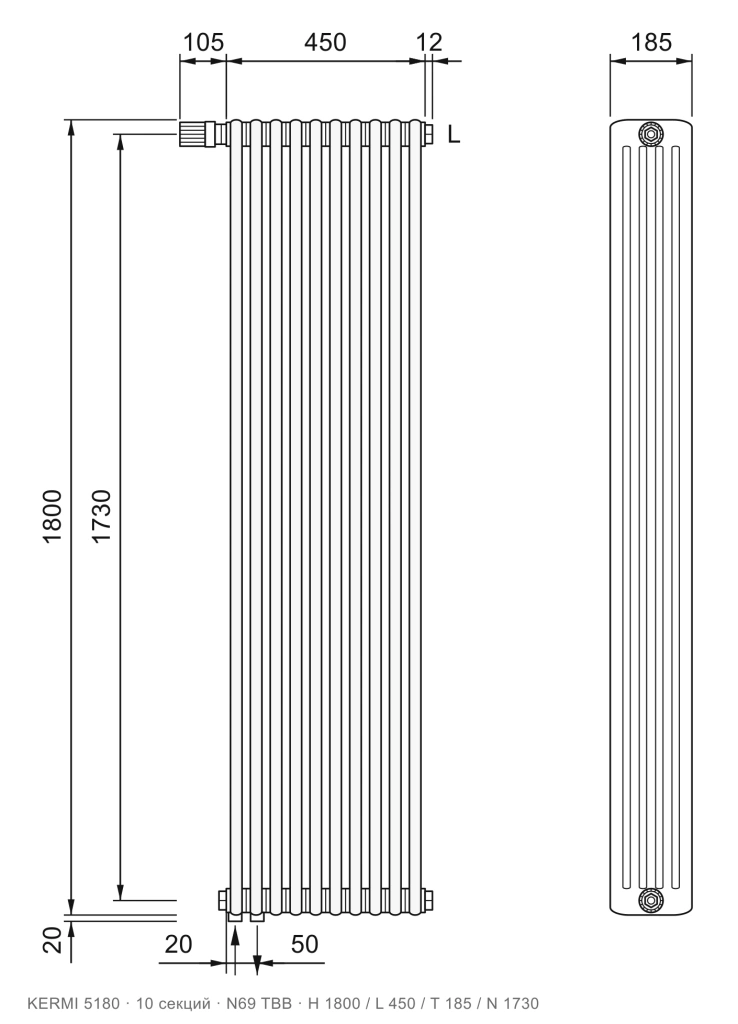

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 10 секций, подключение N69 ТВВ, размеры 1800×450×185 мм
    10 секций L 450мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 11 секций, подключение N69 ТВВ, размеры 1800×495×185 мм
    11 секций L 495мм

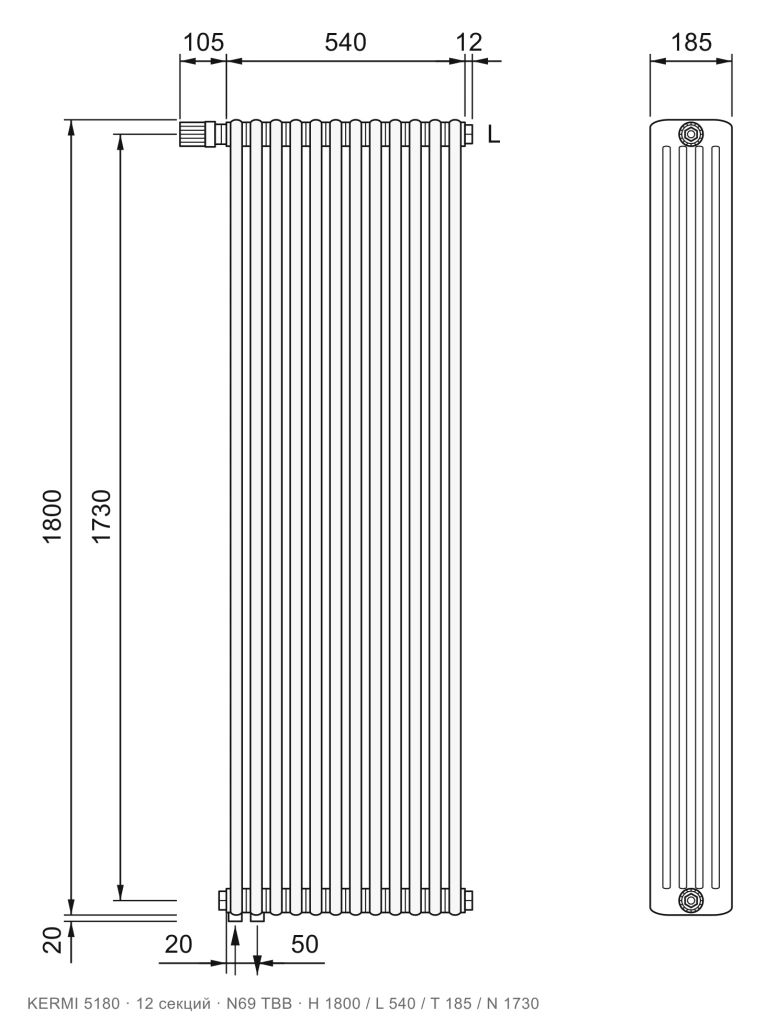

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 12 секций, подключение N69 ТВВ, размеры 1800×540×185 мм
    12 секций L 540мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 13 секций, подключение N69 ТВВ, размеры 1800×585×185 мм
    13 секций L 585мм

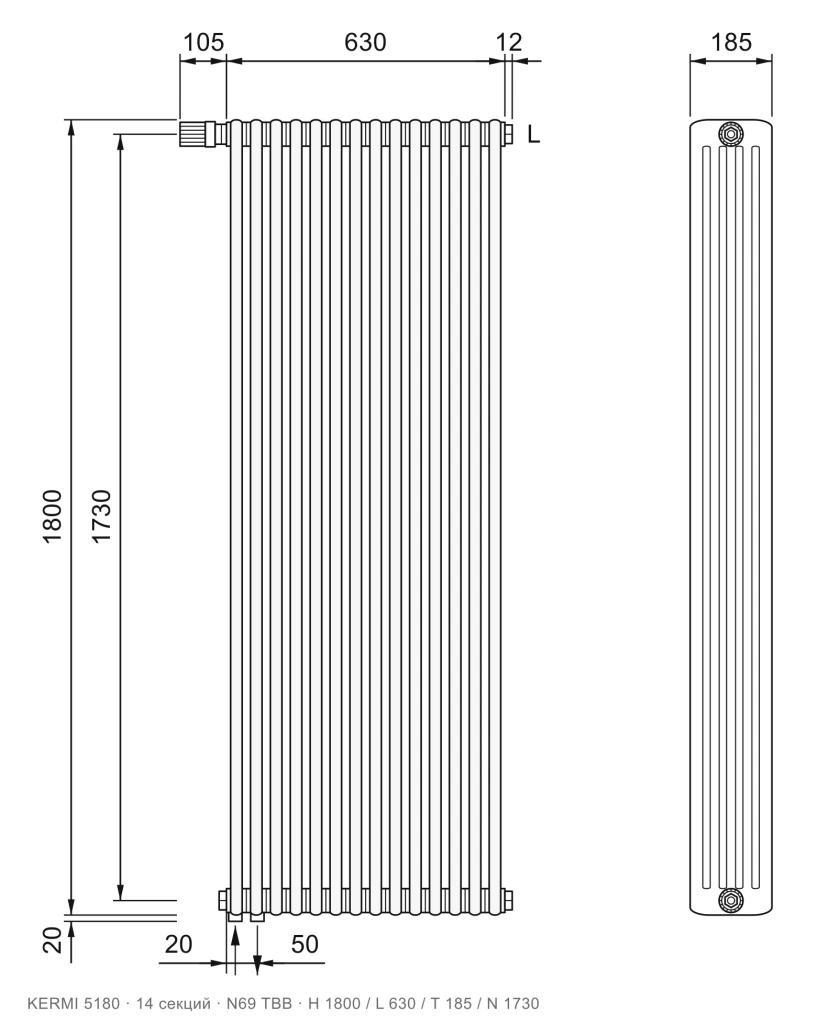

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 14 секций, подключение N69 ТВВ, размеры 1800×630×185 мм
    14 секций L 630мм

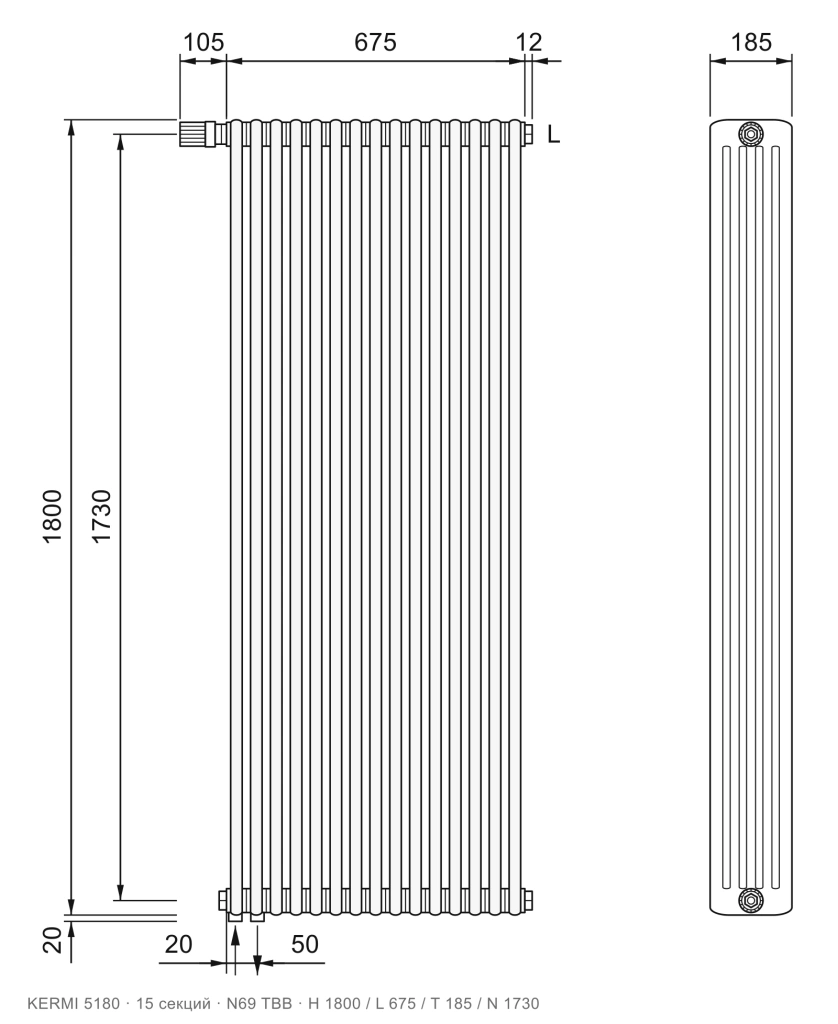

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 15 секций, подключение N69 ТВВ, размеры 1800×675×185 мм
    15 секций L 675мм

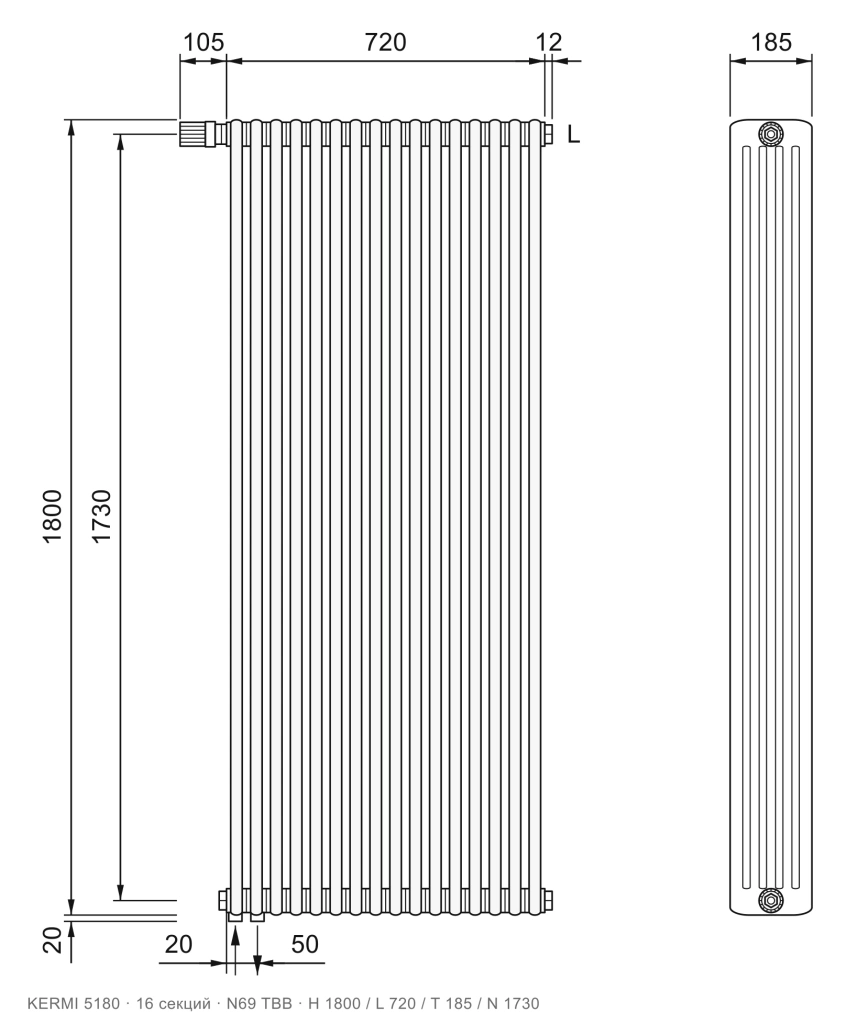

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 16 секций, подключение N69 ТВВ, размеры 1800×720×185 мм
    16 секций L 720мм

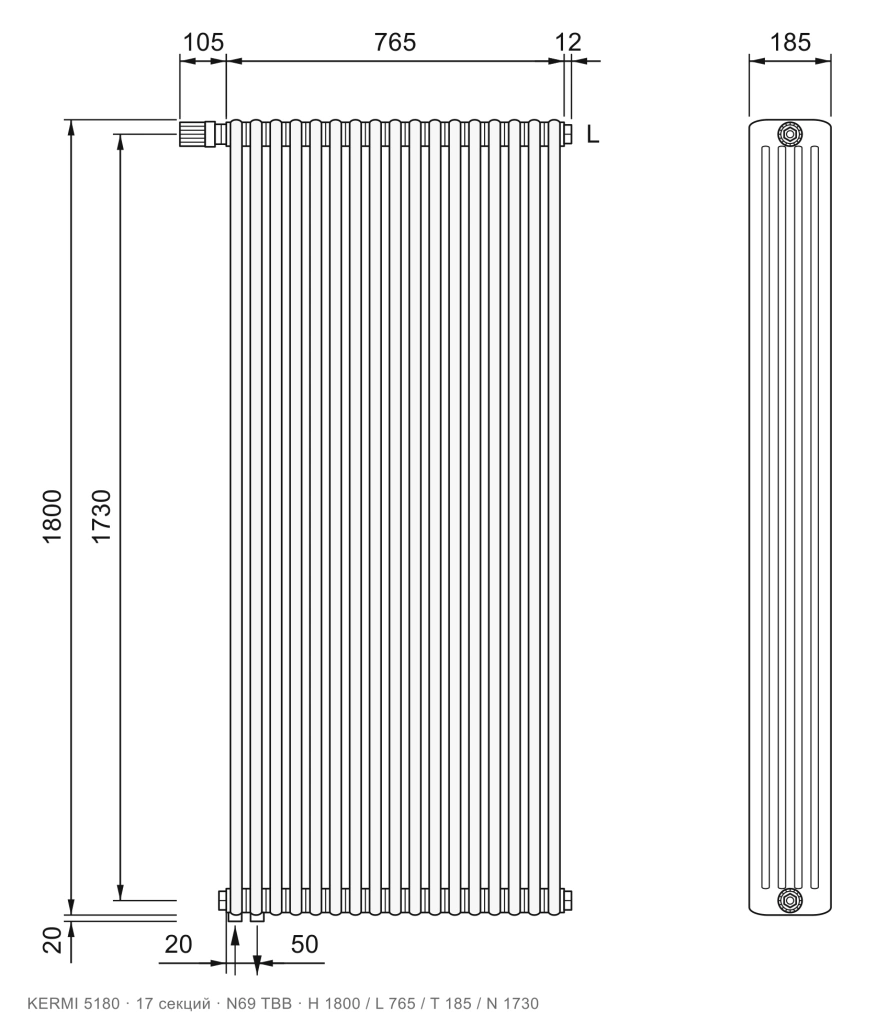

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 17 секций, подключение N69 ТВВ, размеры 1800×765×185 мм
    17 секций L 765мм

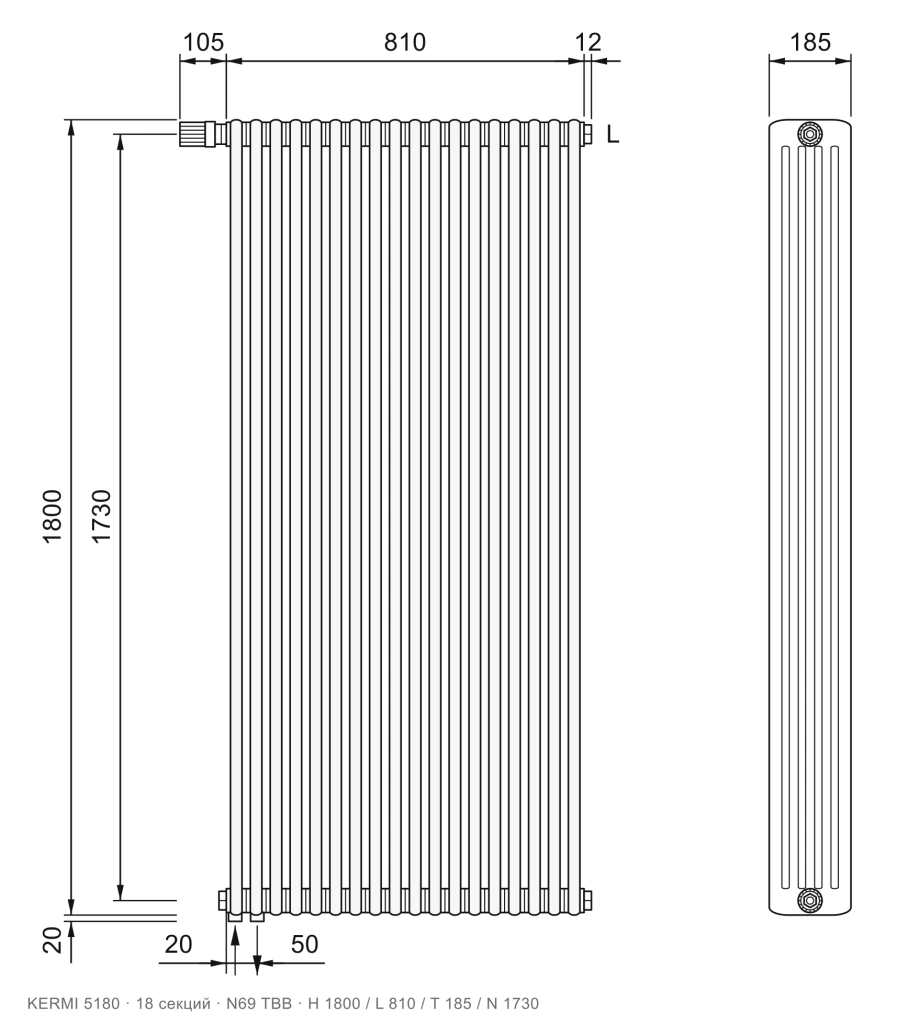

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 18 секций, подключение N69 ТВВ, размеры 1800×810×185 мм
    18 секций L 810мм

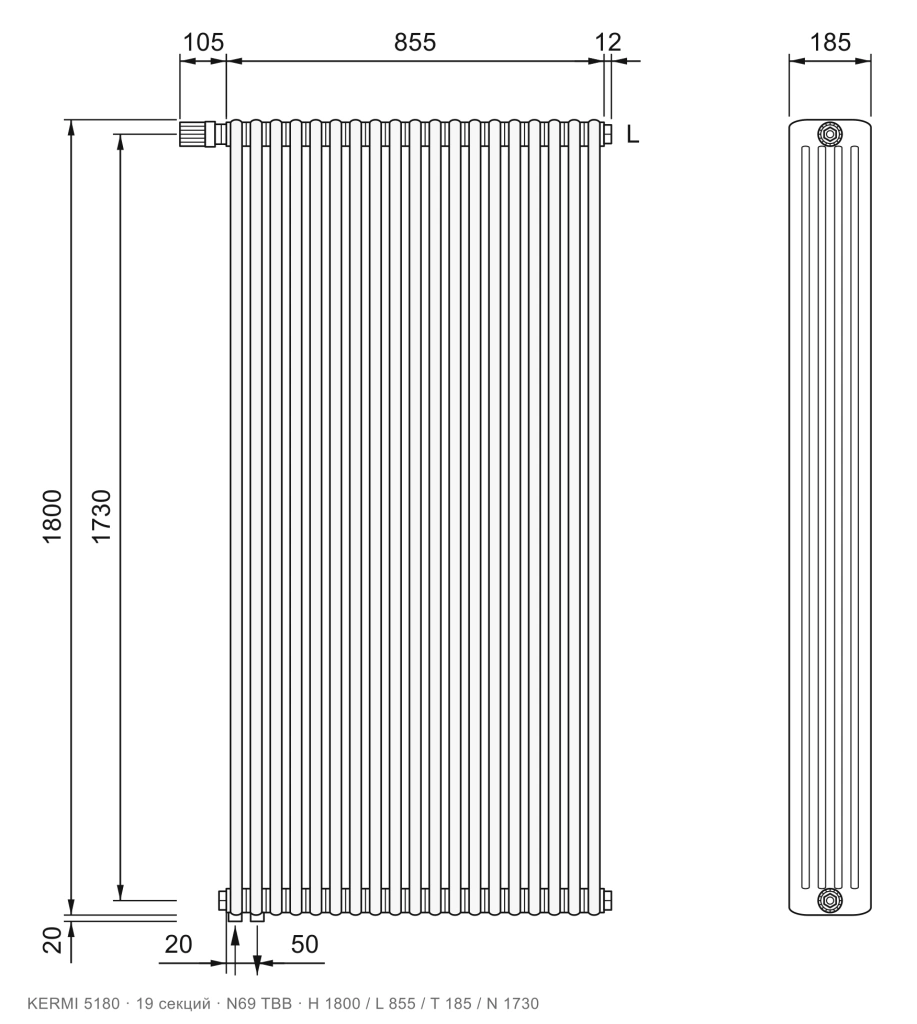

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 19 секций, подключение N69 ТВВ, размеры 1800×855×185 мм
    19 секций L 855мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 20 секций, подключение N69 ТВВ, размеры 1800×900×185 мм
    20 секций L 900мм

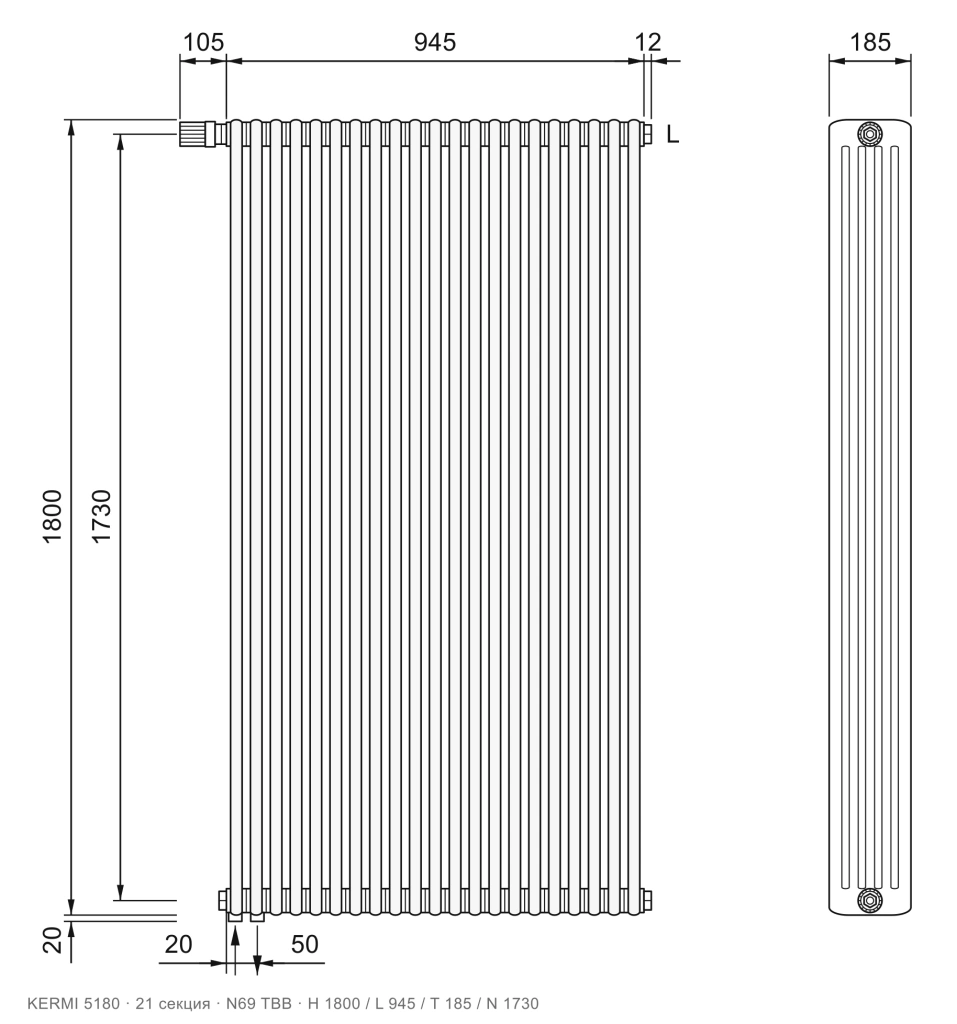

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 21 секция, подключение N69 ТВВ, размеры 1800×945×185 мм
    21 секция L 945мм

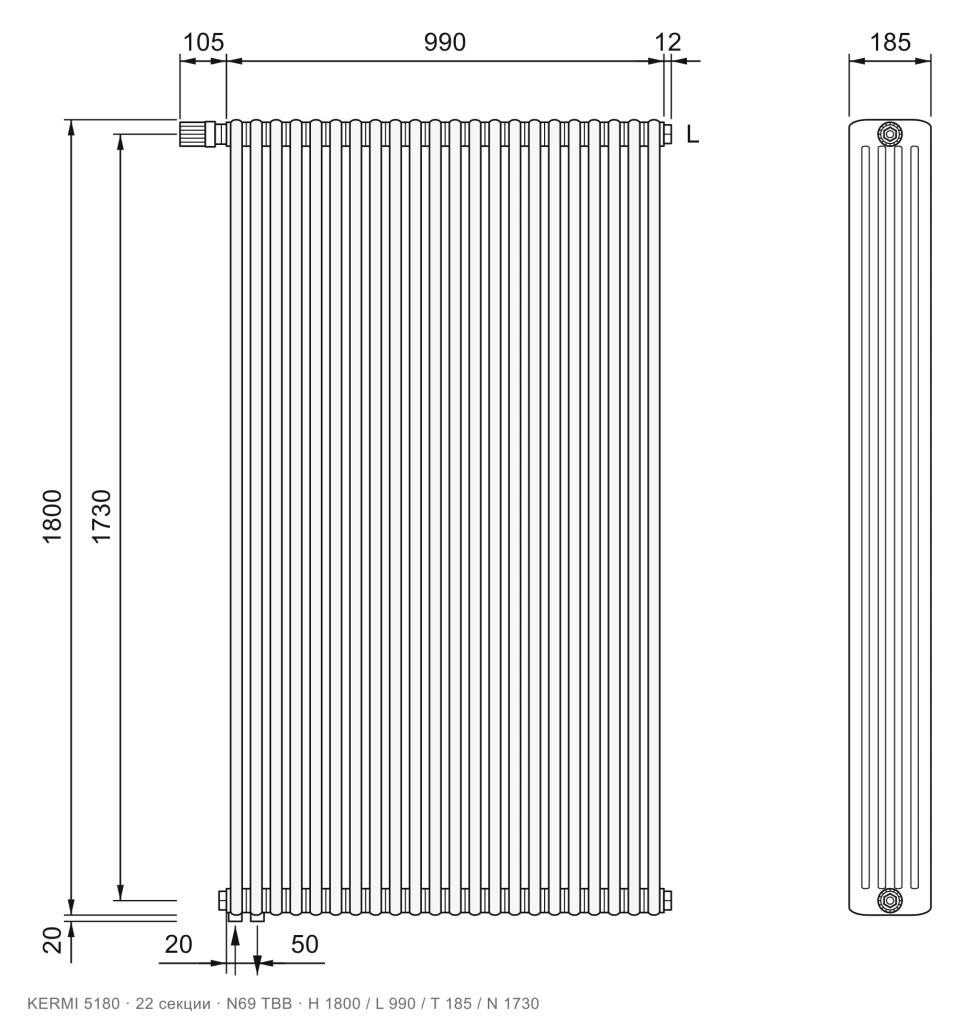

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 22 секции, подключение N69 ТВВ, размеры 1800×990×185 мм
    22 секции L 990мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 23 секции, подключение N69 ТВВ, размеры 1800×1035×185 мм
    23 секции L 1035мм

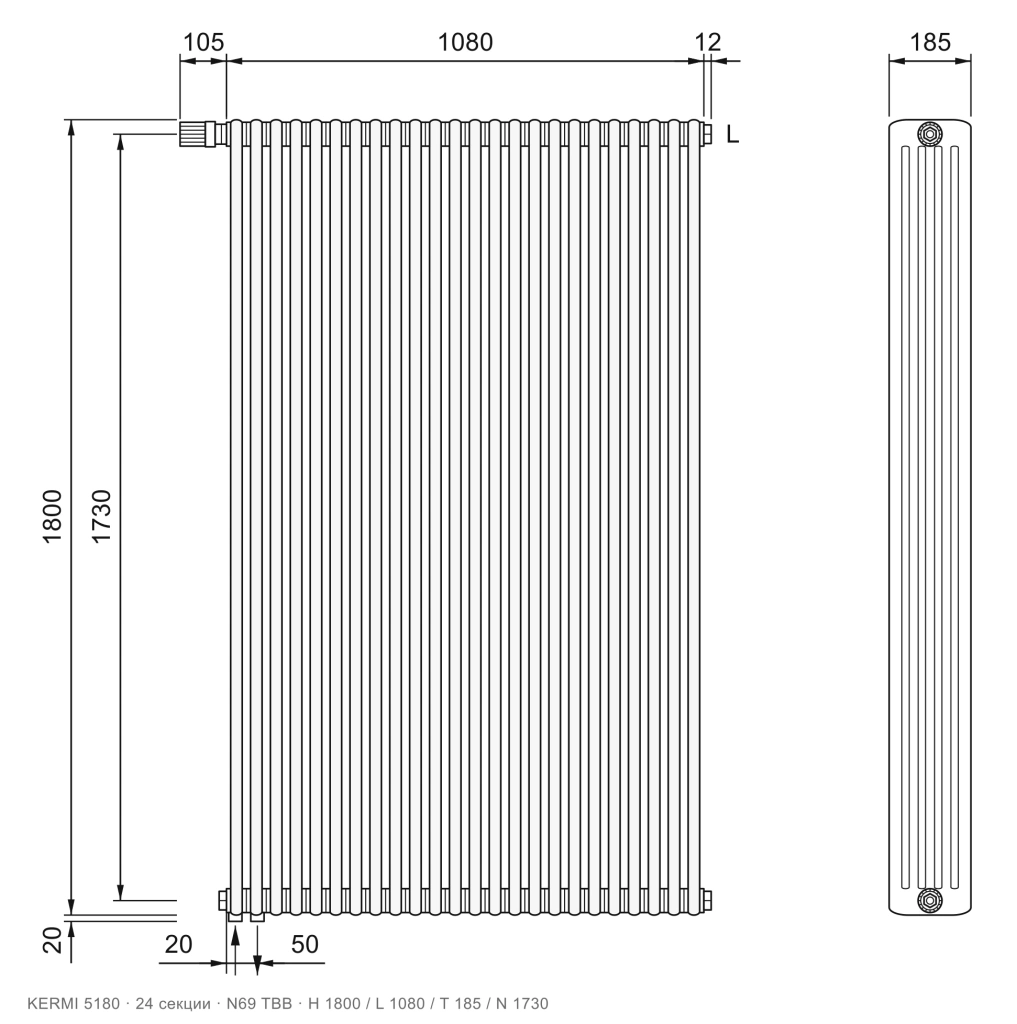

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 24 секции, подключение N69 ТВВ, размеры 1800×1080×185 мм
    24 секции L 1080мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 25 секций, подключение N69 ТВВ, размеры 1800×1125×185 мм
    25 секций L 1125мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 26 секций, подключение N69 ТВВ, размеры 1800×1170×185 мм
    26 секций L 1170мм
  • Габаритный чертёж трубчатого радиатора KERMI 5180, 27 секций, подключение N69 ТВВ, размеры 1800×1215×185 мм
    27 секций L 1215мм

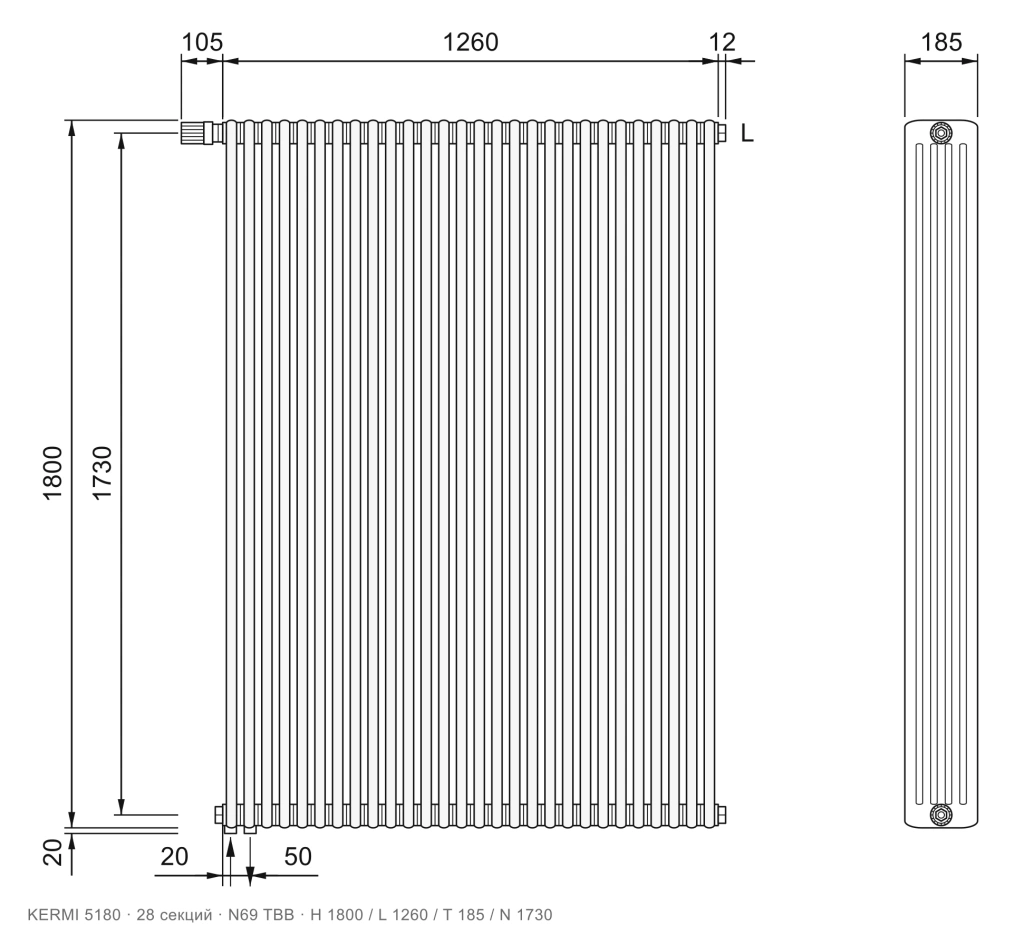

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 28 секций, подключение N69 ТВВ, размеры 1800×1260×185 мм
    28 секций L 1260мм

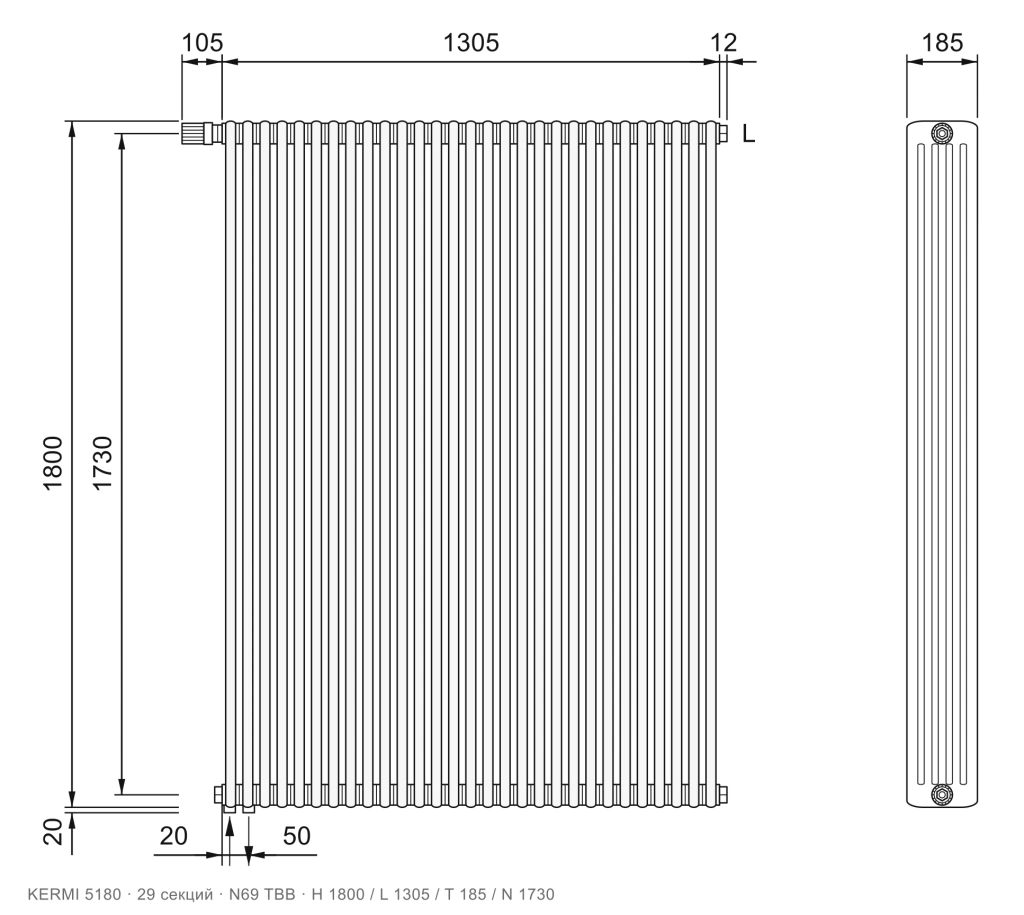

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 29 секций, подключение N69 ТВВ, размеры 1800×1305×185 мм
    29 секций L 1305мм

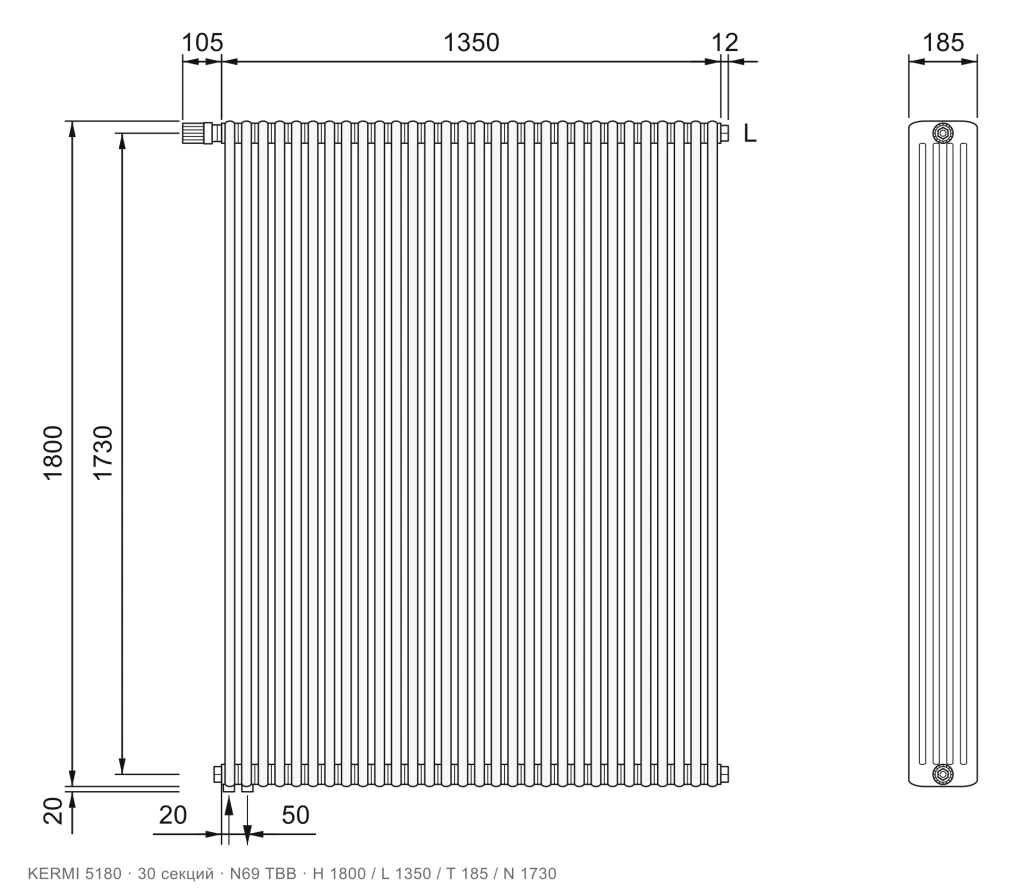

  • Габаритный чертёж трубчатого радиатора KERMI 5180, 30 секций, подключение N69 ТВВ, размеры 1800×1350×185 мм
    30 секций L 1350мм
