Чертежи и размеры KERMI 5120

Серия
5-трубчатые
Высота H
1200мм
Глубина T
185мм
Межосевое N
1130мм
Длина L
90-1980мм
Секций
№12 2-44, №69 ТВВ 4-44

Подбор чертежа

Тип подключения

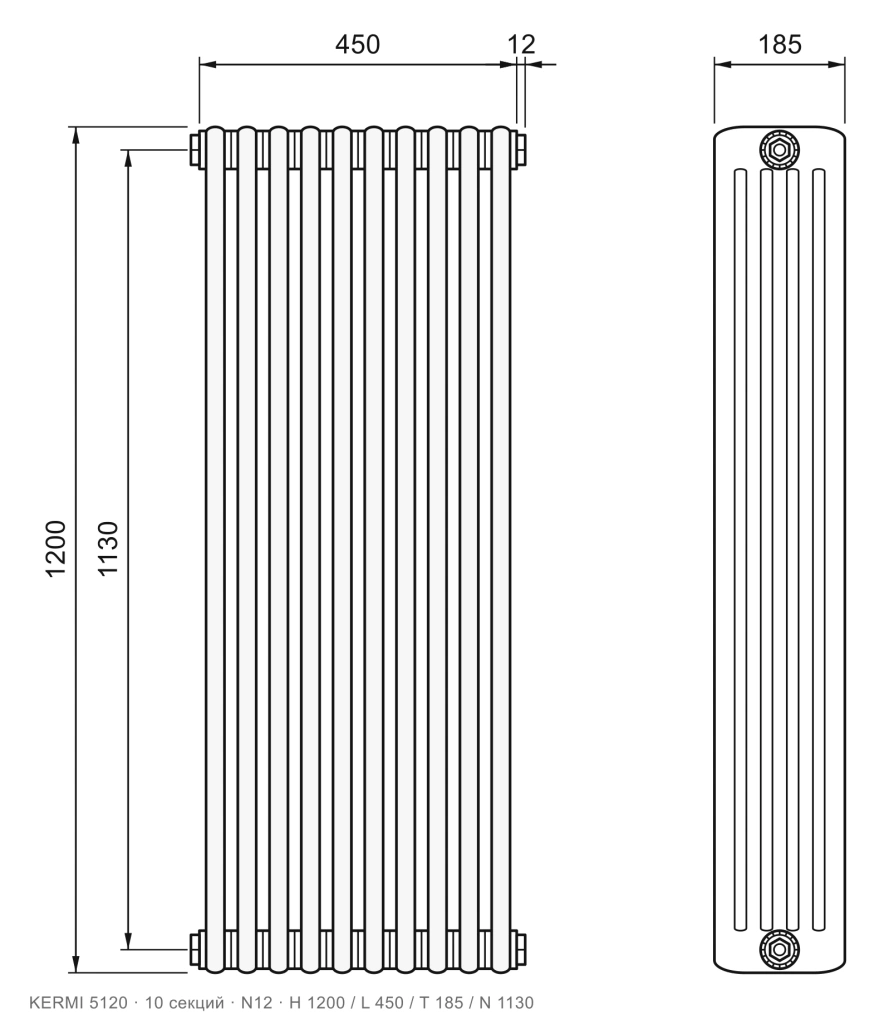

Габаритный чертёж трубчатого радиатора KERMI 5120, 10 секций, подключение N12, размеры 1200×450×185 мм

KERMI 5120, 10 секций, №12

HВысота
1200мм
LДлина
450мм
TГлубина
185мм
NМежосевое
1130мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 1200 мм, Глубина T 185 мм, Межосевое N 1130 мм

Секций Длина L №12 боковое №69 ТВВ нижнее с термовентилем
2 90мм Схема: KERMI 5120, 2 секции, №12 В каталог: KERMI 5120, 2 секции, №12, RAL 9016 нет
3 135мм Схема: KERMI 5120, 3 секции, №12 В каталог: KERMI 5120, 3 секции, №12, RAL 9016 нет
4 180мм Схема: KERMI 5120, 4 секции, №12 В каталог: KERMI 5120, 4 секции, №12, RAL 9016 Схема: KERMI 5120, 4 секции, №69 ТВВ В каталог: KERMI 5120, 4 секции, №69 ТВВ, RAL 9016
5 225мм Схема: KERMI 5120, 5 секций, №12 В каталог: KERMI 5120, 5 секций, №12, RAL 9016 Схема: KERMI 5120, 5 секций, №69 ТВВ В каталог: KERMI 5120, 5 секций, №69 ТВВ, RAL 9016
6 270мм Схема: KERMI 5120, 6 секций, №12 В каталог: KERMI 5120, 6 секций, №12, RAL 9016 Схема: KERMI 5120, 6 секций, №69 ТВВ В каталог: KERMI 5120, 6 секций, №69 ТВВ, RAL 9016
7 315мм Схема: KERMI 5120, 7 секций, №12 В каталог: KERMI 5120, 7 секций, №12, RAL 9016 Схема: KERMI 5120, 7 секций, №69 ТВВ В каталог: KERMI 5120, 7 секций, №69 ТВВ, RAL 9016
8 360мм Схема: KERMI 5120, 8 секций, №12 В каталог: KERMI 5120, 8 секций, №12, RAL 9016 Схема: KERMI 5120, 8 секций, №69 ТВВ В каталог: KERMI 5120, 8 секций, №69 ТВВ, RAL 9016
9 405мм Схема: KERMI 5120, 9 секций, №12 В каталог: KERMI 5120, 9 секций, №12, RAL 9016 Схема: KERMI 5120, 9 секций, №69 ТВВ В каталог: KERMI 5120, 9 секций, №69 ТВВ, RAL 9016
10 450мм Схема: KERMI 5120, 10 секций, №12 В каталог: KERMI 5120, 10 секций, №12, RAL 9016 Схема: KERMI 5120, 10 секций, №69 ТВВ В каталог: KERMI 5120, 10 секций, №69 ТВВ, RAL 9016
11 495мм Схема: KERMI 5120, 11 секций, №12 В каталог: KERMI 5120, 11 секций, №12, RAL 9016 Схема: KERMI 5120, 11 секций, №69 ТВВ В каталог: KERMI 5120, 11 секций, №69 ТВВ, RAL 9016
12 540мм Схема: KERMI 5120, 12 секций, №12 В каталог: KERMI 5120, 12 секций, №12, RAL 9016 Схема: KERMI 5120, 12 секций, №69 ТВВ В каталог: KERMI 5120, 12 секций, №69 ТВВ, RAL 9016
13 585мм Схема: KERMI 5120, 13 секций, №12 В каталог: KERMI 5120, 13 секций, №12, RAL 9016 Схема: KERMI 5120, 13 секций, №69 ТВВ В каталог: KERMI 5120, 13 секций, №69 ТВВ, RAL 9016
14 630мм Схема: KERMI 5120, 14 секций, №12 В каталог: KERMI 5120, 14 секций, №12, RAL 9016 Схема: KERMI 5120, 14 секций, №69 ТВВ В каталог: KERMI 5120, 14 секций, №69 ТВВ, RAL 9016
15 675мм Схема: KERMI 5120, 15 секций, №12 В каталог: KERMI 5120, 15 секций, №12, RAL 9016 Схема: KERMI 5120, 15 секций, №69 ТВВ В каталог: KERMI 5120, 15 секций, №69 ТВВ, RAL 9016
16 720мм Схема: KERMI 5120, 16 секций, №12 В каталог: KERMI 5120, 16 секций, №12, RAL 9016 Схема: KERMI 5120, 16 секций, №69 ТВВ В каталог: KERMI 5120, 16 секций, №69 ТВВ, RAL 9016
17 765мм Схема: KERMI 5120, 17 секций, №12 В каталог: KERMI 5120, 17 секций, №12, RAL 9016 Схема: KERMI 5120, 17 секций, №69 ТВВ В каталог: KERMI 5120, 17 секций, №69 ТВВ, RAL 9016
18 810мм Схема: KERMI 5120, 18 секций, №12 В каталог: KERMI 5120, 18 секций, №12, RAL 9016 Схема: KERMI 5120, 18 секций, №69 ТВВ В каталог: KERMI 5120, 18 секций, №69 ТВВ, RAL 9016
19 855мм Схема: KERMI 5120, 19 секций, №12 В каталог: KERMI 5120, 19 секций, №12, RAL 9016 Схема: KERMI 5120, 19 секций, №69 ТВВ В каталог: KERMI 5120, 19 секций, №69 ТВВ, RAL 9016
20 900мм Схема: KERMI 5120, 20 секций, №12 В каталог: KERMI 5120, 20 секций, №12, RAL 9016 Схема: KERMI 5120, 20 секций, №69 ТВВ В каталог: KERMI 5120, 20 секций, №69 ТВВ, RAL 9016
21 945мм Схема: KERMI 5120, 21 секция, №12 В каталог: KERMI 5120, 21 секция, №12, RAL 9016 Схема: KERMI 5120, 21 секция, №69 ТВВ В каталог: KERMI 5120, 21 секция, №69 ТВВ, RAL 9016
22 990мм Схема: KERMI 5120, 22 секции, №12 В каталог: KERMI 5120, 22 секции, №12, RAL 9016 Схема: KERMI 5120, 22 секции, №69 ТВВ В каталог: KERMI 5120, 22 секции, №69 ТВВ, RAL 9016
23 1035мм Схема: KERMI 5120, 23 секции, №12 В каталог: KERMI 5120, 23 секции, №12, RAL 9016 Схема: KERMI 5120, 23 секции, №69 ТВВ В каталог: KERMI 5120, 23 секции, №69 ТВВ, RAL 9016
24 1080мм Схема: KERMI 5120, 24 секции, №12 В каталог: KERMI 5120, 24 секции, №12, RAL 9016 Схема: KERMI 5120, 24 секции, №69 ТВВ В каталог: KERMI 5120, 24 секции, №69 ТВВ, RAL 9016
25 1125мм Схема: KERMI 5120, 25 секций, №12 В каталог: KERMI 5120, 25 секций, №12, RAL 9016 Схема: KERMI 5120, 25 секций, №69 ТВВ В каталог: KERMI 5120, 25 секций, №69 ТВВ, RAL 9016
26 1170мм Схема: KERMI 5120, 26 секций, №12 В каталог: KERMI 5120, 26 секций, №12, RAL 9016 Схема: KERMI 5120, 26 секций, №69 ТВВ В каталог: KERMI 5120, 26 секций, №69 ТВВ, RAL 9016
27 1215мм Схема: KERMI 5120, 27 секций, №12 В каталог: KERMI 5120, 27 секций, №12, RAL 9016 Схема: KERMI 5120, 27 секций, №69 ТВВ В каталог: KERMI 5120, 27 секций, №69 ТВВ, RAL 9016
28 1260мм Схема: KERMI 5120, 28 секций, №12 В каталог: KERMI 5120, 28 секций, №12, RAL 9016 Схема: KERMI 5120, 28 секций, №69 ТВВ В каталог: KERMI 5120, 28 секций, №69 ТВВ, RAL 9016
29 1305мм Схема: KERMI 5120, 29 секций, №12 В каталог: KERMI 5120, 29 секций, №12, RAL 9016 Схема: KERMI 5120, 29 секций, №69 ТВВ В каталог: KERMI 5120, 29 секций, №69 ТВВ, RAL 9016
30 1350мм Схема: KERMI 5120, 30 секций, №12 В каталог: KERMI 5120, 30 секций, №12, RAL 9016 Схема: KERMI 5120, 30 секций, №69 ТВВ В каталог: KERMI 5120, 30 секций, №69 ТВВ, RAL 9016
31 1395мм Схема: KERMI 5120, 31 секция, №12 В каталог: KERMI 5120, 31 секция, №12, RAL 9016 Схема: KERMI 5120, 31 секция, №69 ТВВ В каталог: KERMI 5120, 31 секция, №69 ТВВ, RAL 9016
32 1440мм Схема: KERMI 5120, 32 секции, №12 В каталог: KERMI 5120, 32 секции, №12, RAL 9016 Схема: KERMI 5120, 32 секции, №69 ТВВ В каталог: KERMI 5120, 32 секции, №69 ТВВ, RAL 9016
33 1485мм Схема: KERMI 5120, 33 секции, №12 В каталог: KERMI 5120, 33 секции, №12, RAL 9016 Схема: KERMI 5120, 33 секции, №69 ТВВ В каталог: KERMI 5120, 33 секции, №69 ТВВ, RAL 9016
34 1530мм Схема: KERMI 5120, 34 секции, №12 В каталог: KERMI 5120, 34 секции, №12, RAL 9016 Схема: KERMI 5120, 34 секции, №69 ТВВ В каталог: KERMI 5120, 34 секции, №69 ТВВ, RAL 9016
35 1575мм Схема: KERMI 5120, 35 секций, №12 В каталог: KERMI 5120, 35 секций, №12, RAL 9016 Схема: KERMI 5120, 35 секций, №69 ТВВ В каталог: KERMI 5120, 35 секций, №69 ТВВ, RAL 9016
36 1620мм Схема: KERMI 5120, 36 секций, №12 В каталог: KERMI 5120, 36 секций, №12, RAL 9016 Схема: KERMI 5120, 36 секций, №69 ТВВ В каталог: KERMI 5120, 36 секций, №69 ТВВ, RAL 9016
37 1665мм Схема: KERMI 5120, 37 секций, №12 В каталог: KERMI 5120, 37 секций, №12, RAL 9016 Схема: KERMI 5120, 37 секций, №69 ТВВ В каталог: KERMI 5120, 37 секций, №69 ТВВ, RAL 9016
38 1710мм Схема: KERMI 5120, 38 секций, №12 В каталог: KERMI 5120, 38 секций, №12, RAL 9016 Схема: KERMI 5120, 38 секций, №69 ТВВ В каталог: KERMI 5120, 38 секций, №69 ТВВ, RAL 9016
39 1755мм Схема: KERMI 5120, 39 секций, №12 В каталог: KERMI 5120, 39 секций, №12, RAL 9016 Схема: KERMI 5120, 39 секций, №69 ТВВ В каталог: KERMI 5120, 39 секций, №69 ТВВ, RAL 9016
40 1800мм Схема: KERMI 5120, 40 секций, №12 В каталог: KERMI 5120, 40 секций, №12, RAL 9016 Схема: KERMI 5120, 40 секций, №69 ТВВ В каталог: KERMI 5120, 40 секций, №69 ТВВ, RAL 9016
41 1845мм Схема: KERMI 5120, 41 секция, №12 В каталог: KERMI 5120, 41 секция, №12, RAL 9016 Схема: KERMI 5120, 41 секция, №69 ТВВ В каталог: KERMI 5120, 41 секция, №69 ТВВ, RAL 9016
42 1890мм Схема: KERMI 5120, 42 секции, №12 В каталог: KERMI 5120, 42 секции, №12, RAL 9016 Схема: KERMI 5120, 42 секции, №69 ТВВ В каталог: KERMI 5120, 42 секции, №69 ТВВ, RAL 9016
43 1935мм Схема: KERMI 5120, 43 секции, №12 В каталог: KERMI 5120, 43 секции, №12, RAL 9016 Схема: KERMI 5120, 43 секции, №69 ТВВ В каталог: KERMI 5120, 43 секции, №69 ТВВ, RAL 9016

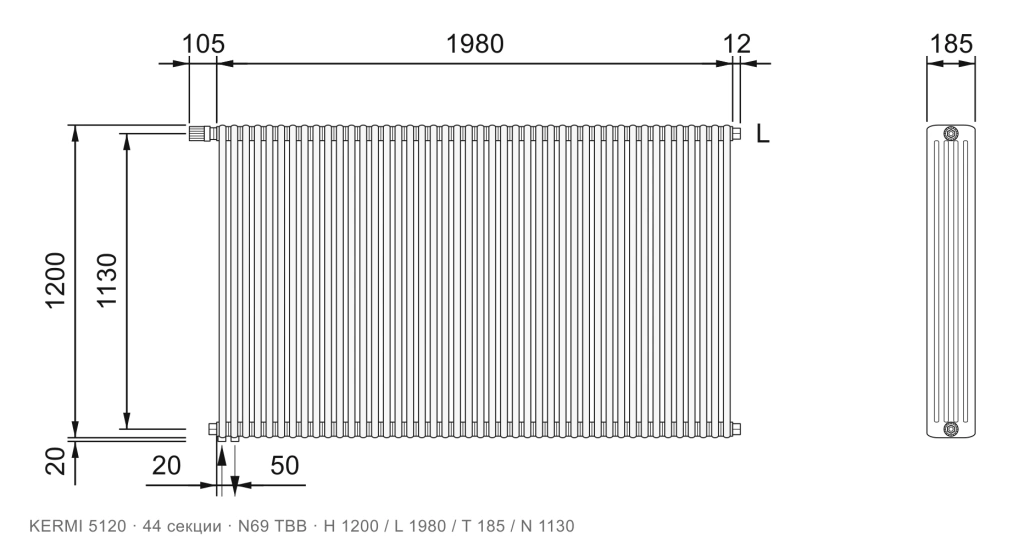

44 1980мм Схема: KERMI 5120, 44 секции, №12 В каталог: KERMI 5120, 44 секции, №12, RAL 9016 Схема: KERMI 5120, 44 секции, №69 ТВВ В каталог: KERMI 5120, 44 секции, №69 ТВВ, RAL 9016

Боковое подключение №12 43

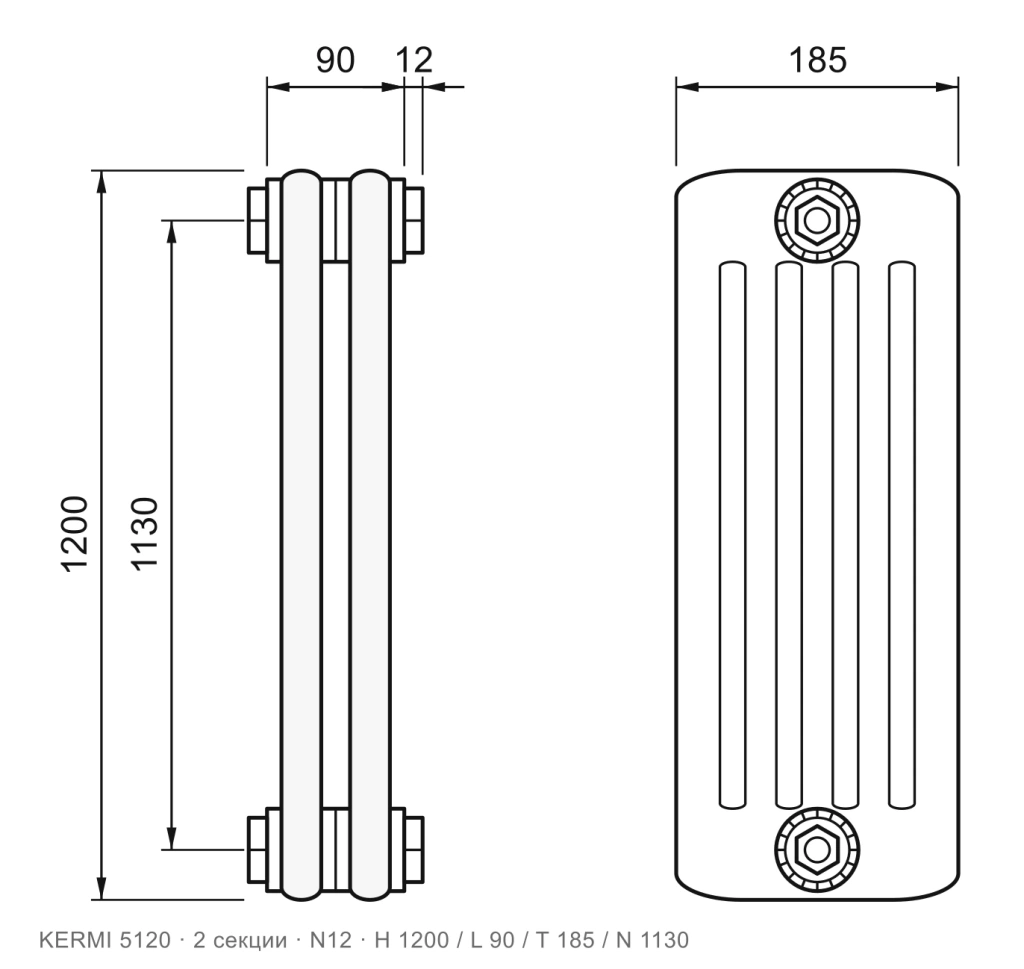

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 2 секции, подключение N12, размеры 1200×90×185 мм
    2 секции L 90мм

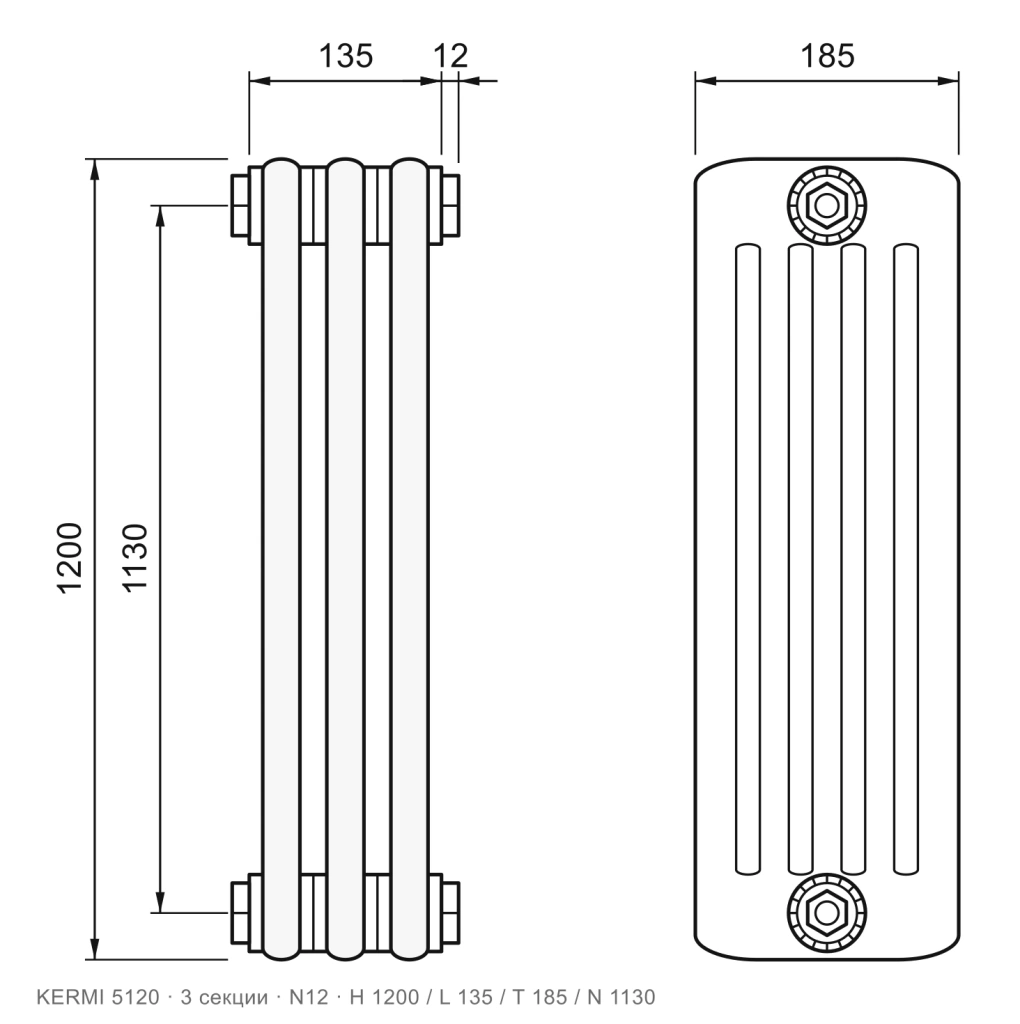

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 3 секции, подключение N12, размеры 1200×135×185 мм
    3 секции L 135мм

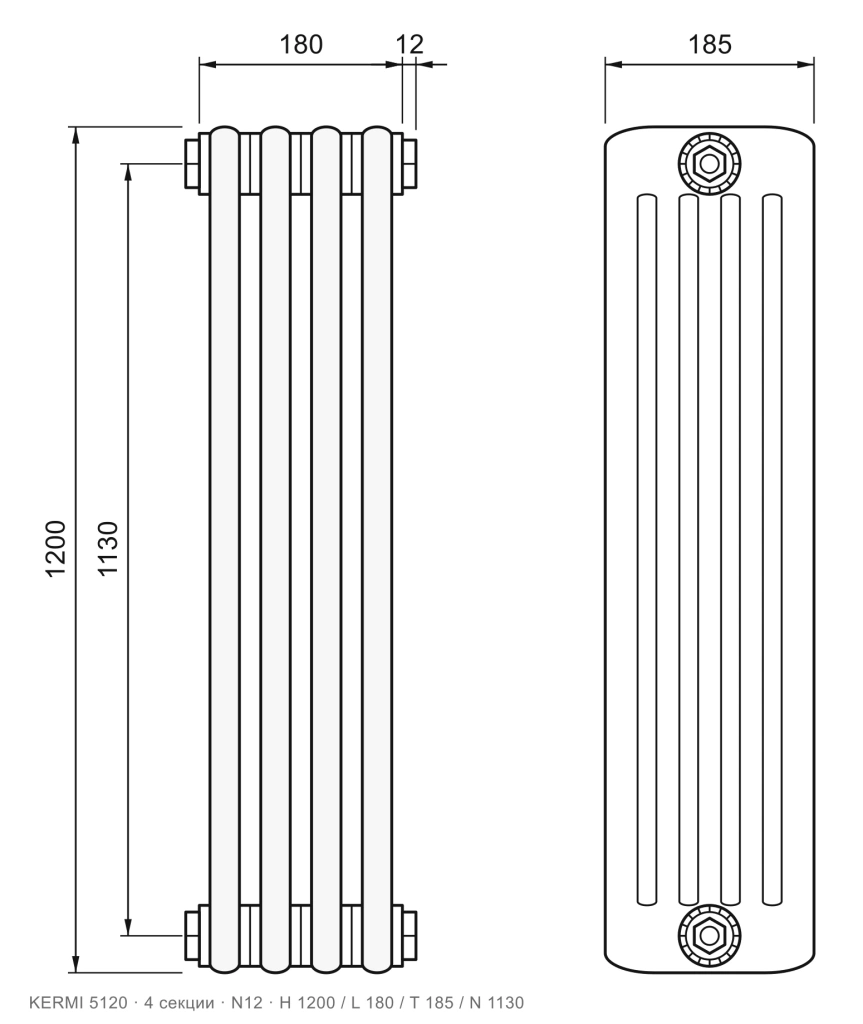

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 4 секции, подключение N12, размеры 1200×180×185 мм
    4 секции L 180мм

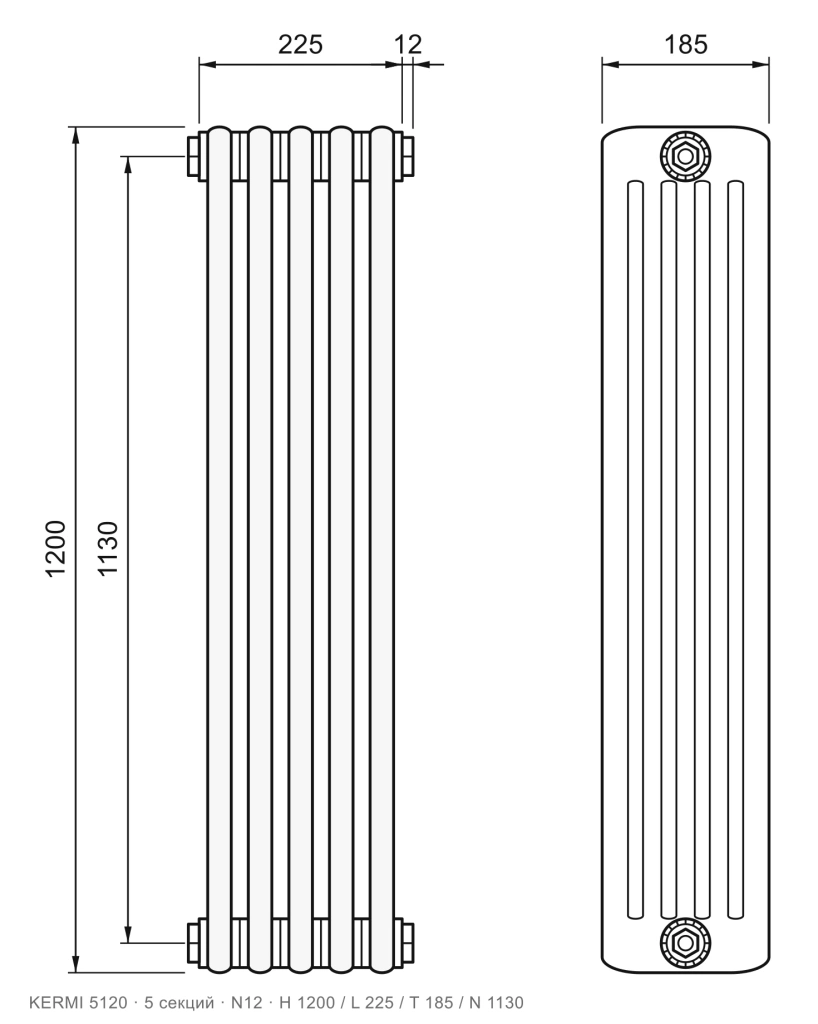

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 5 секций, подключение N12, размеры 1200×225×185 мм
    5 секций L 225мм

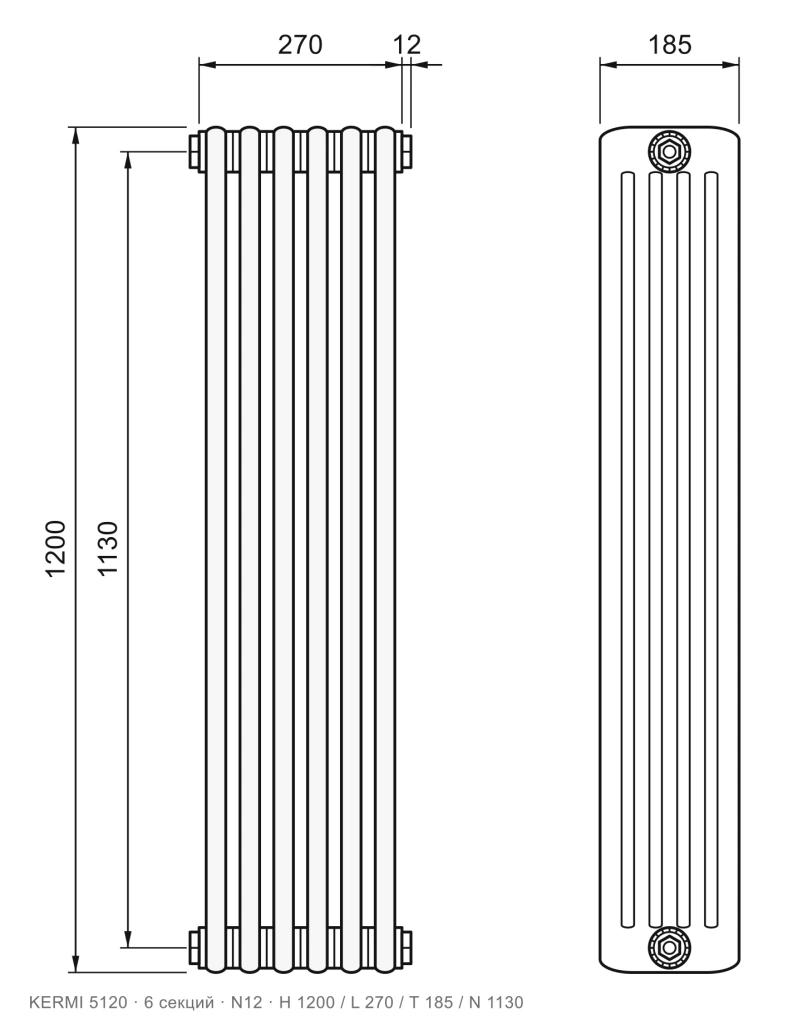

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 6 секций, подключение N12, размеры 1200×270×185 мм
    6 секций L 270мм

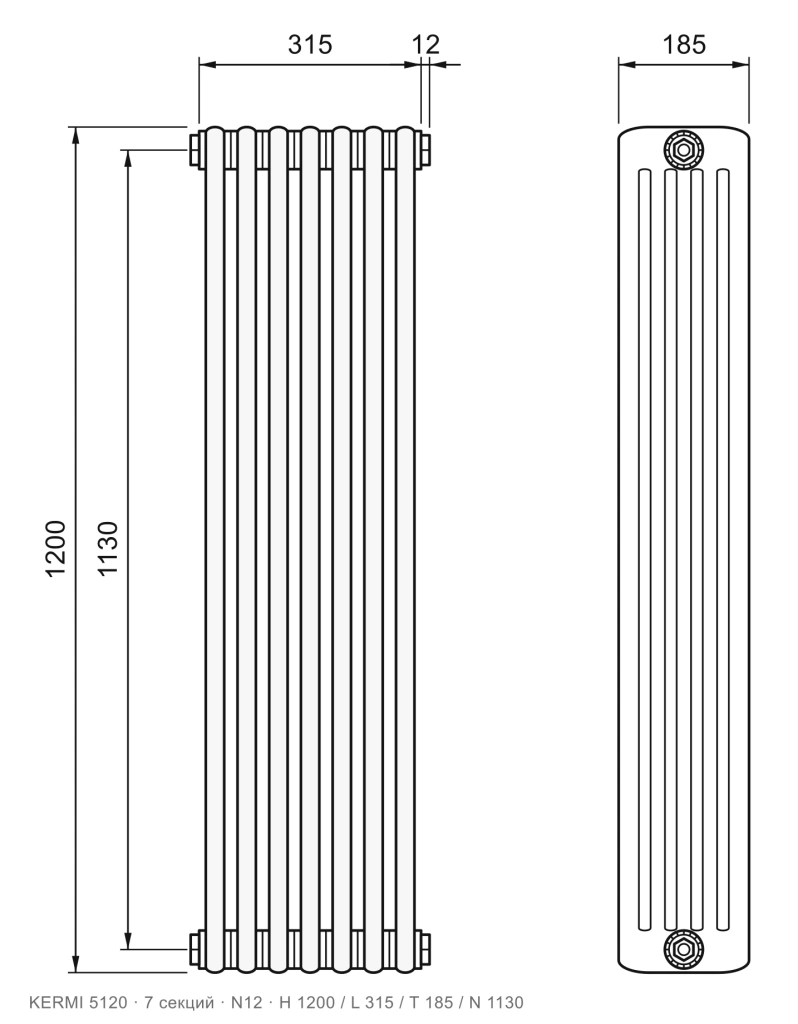

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 7 секций, подключение N12, размеры 1200×315×185 мм
    7 секций L 315мм

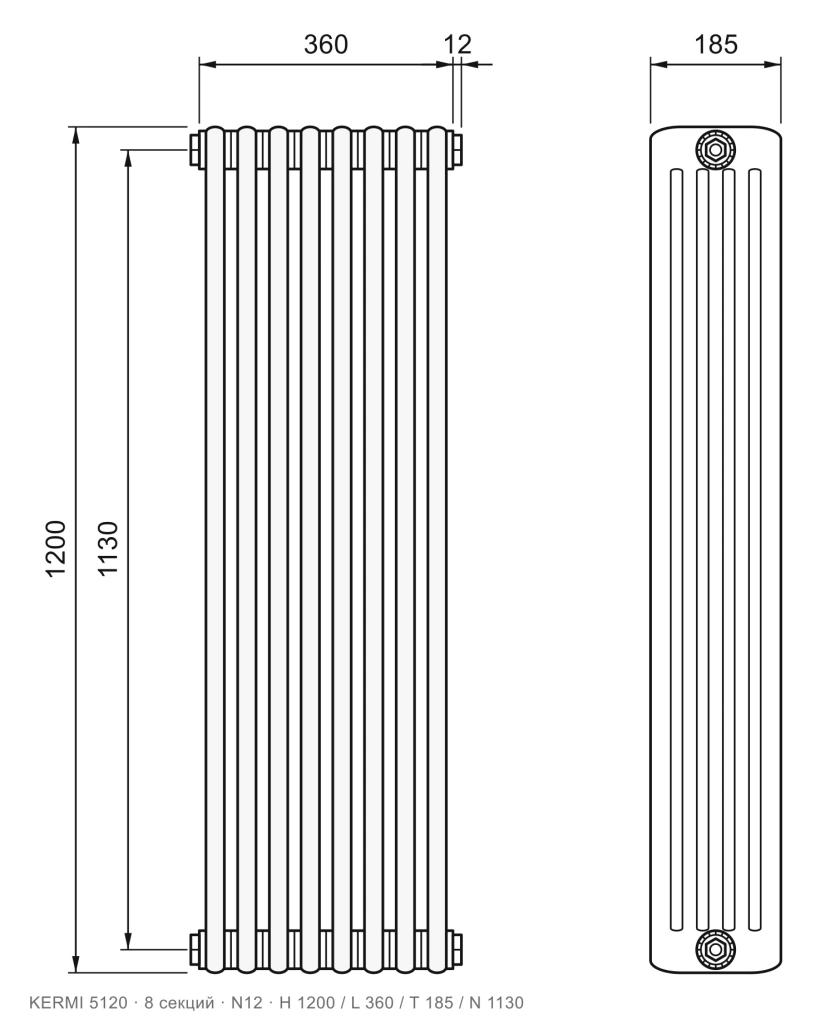

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 8 секций, подключение N12, размеры 1200×360×185 мм
    8 секций L 360мм

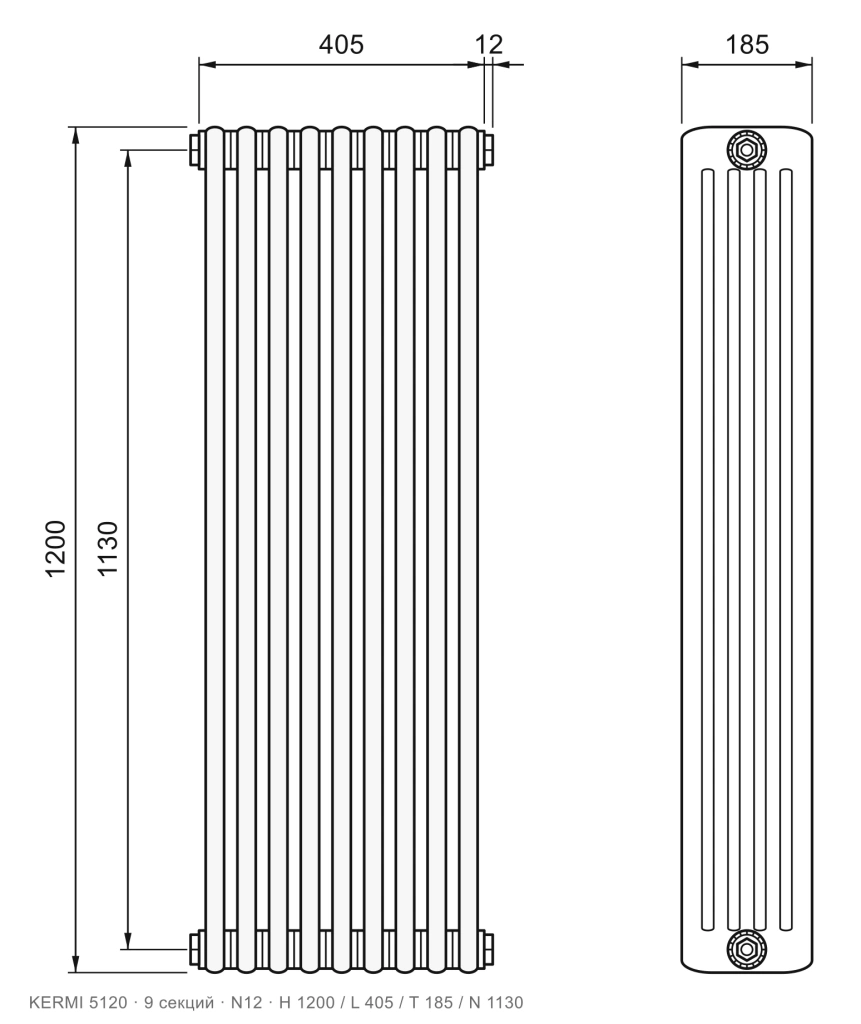

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 9 секций, подключение N12, размеры 1200×405×185 мм
    9 секций L 405мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 10 секций, подключение N12, размеры 1200×450×185 мм
    10 секций L 450мм

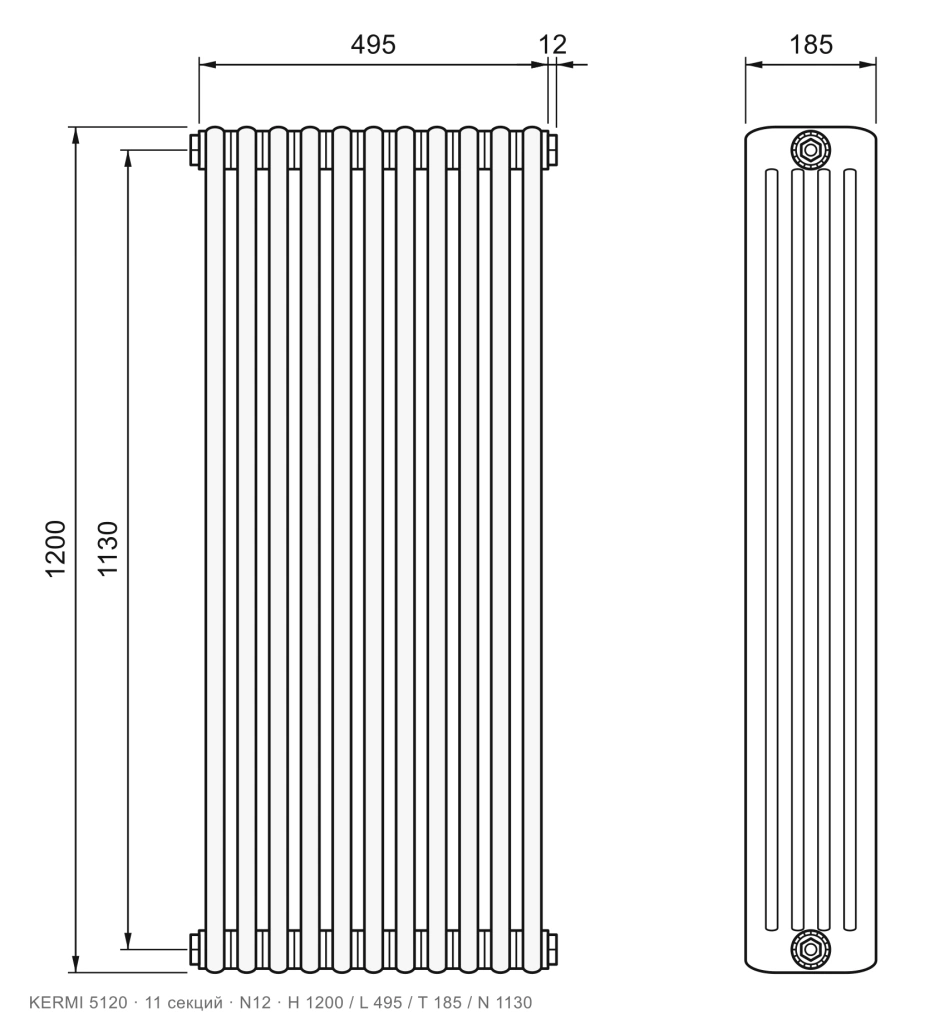

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 11 секций, подключение N12, размеры 1200×495×185 мм
    11 секций L 495мм

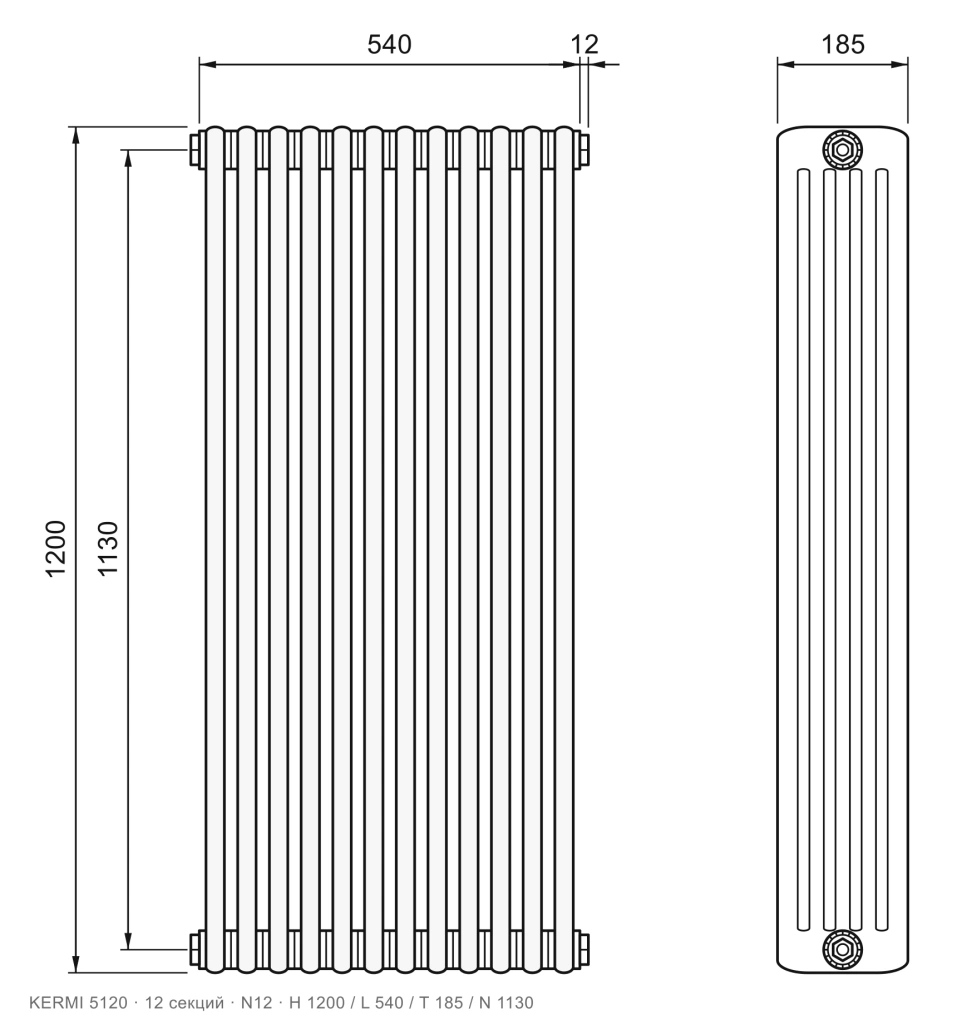

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 12 секций, подключение N12, размеры 1200×540×185 мм
    12 секций L 540мм

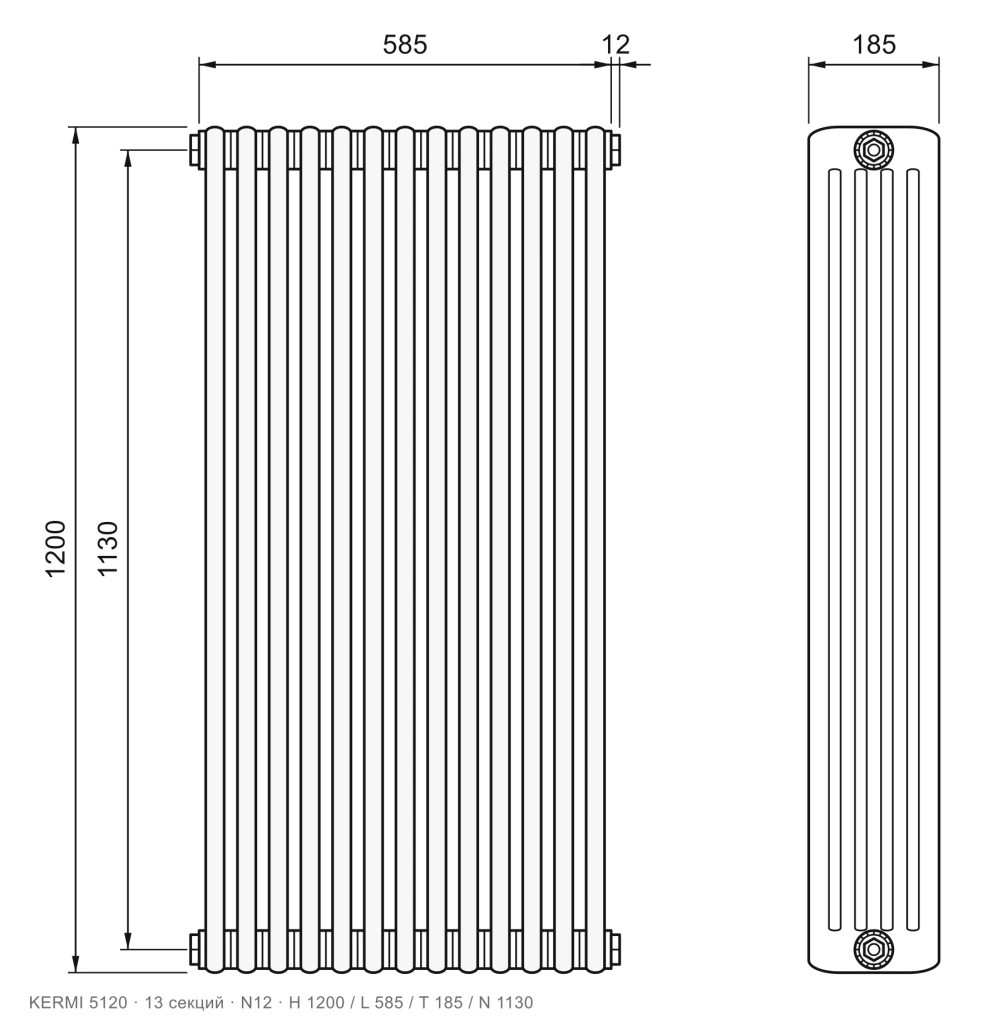

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 13 секций, подключение N12, размеры 1200×585×185 мм
    13 секций L 585мм

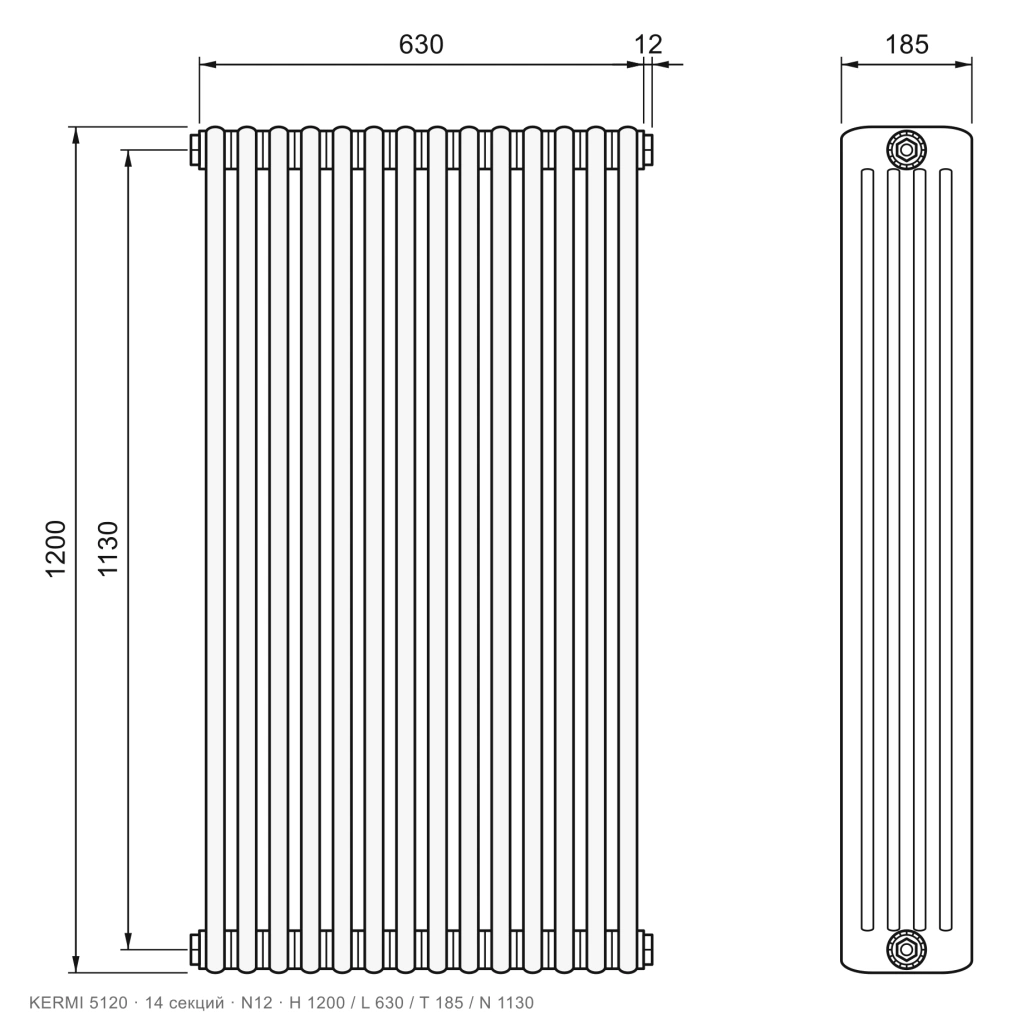

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 14 секций, подключение N12, размеры 1200×630×185 мм
    14 секций L 630мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 15 секций, подключение N12, размеры 1200×675×185 мм
    15 секций L 675мм

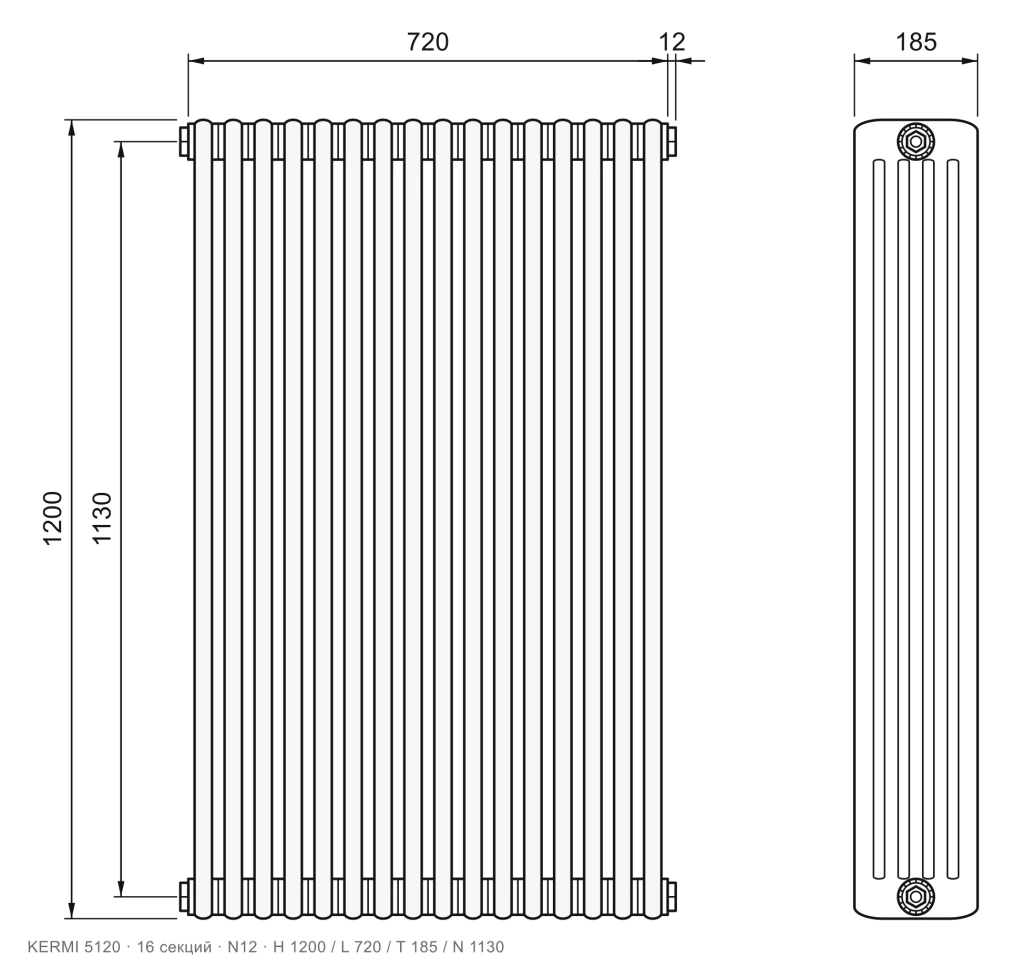

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 16 секций, подключение N12, размеры 1200×720×185 мм
    16 секций L 720мм

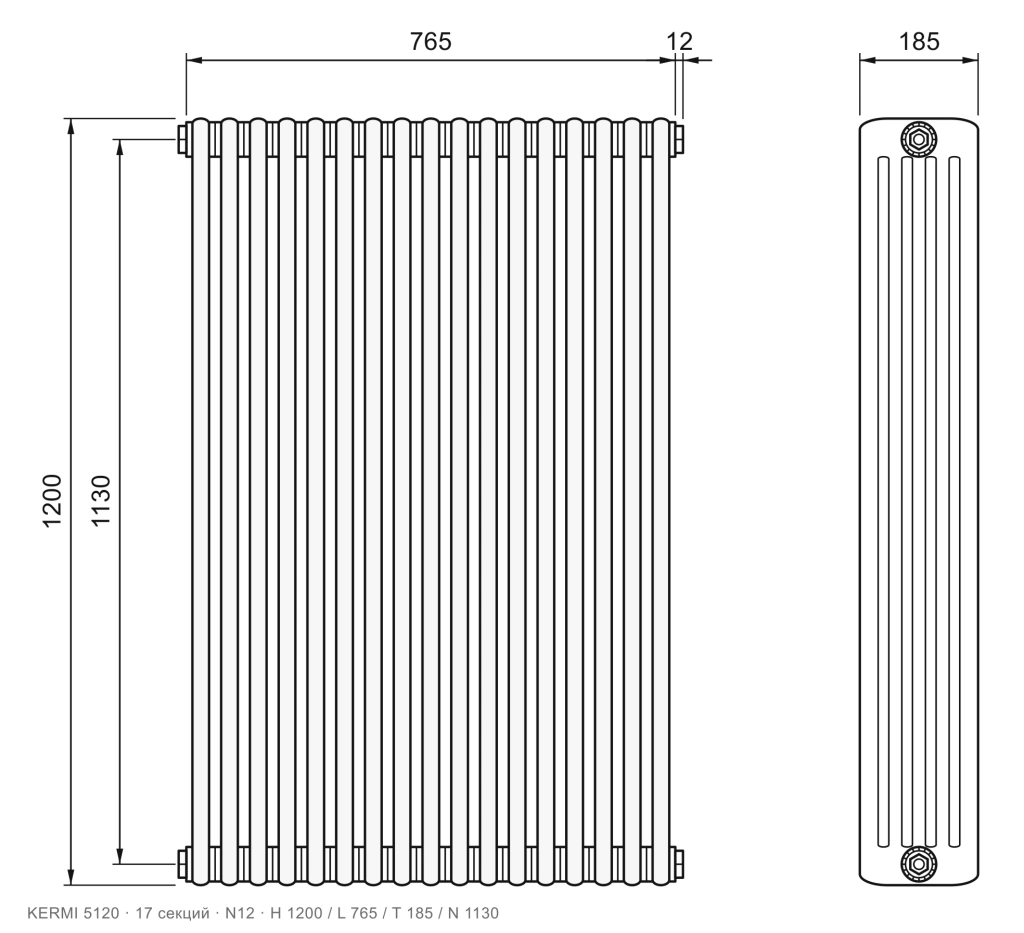

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 17 секций, подключение N12, размеры 1200×765×185 мм
    17 секций L 765мм

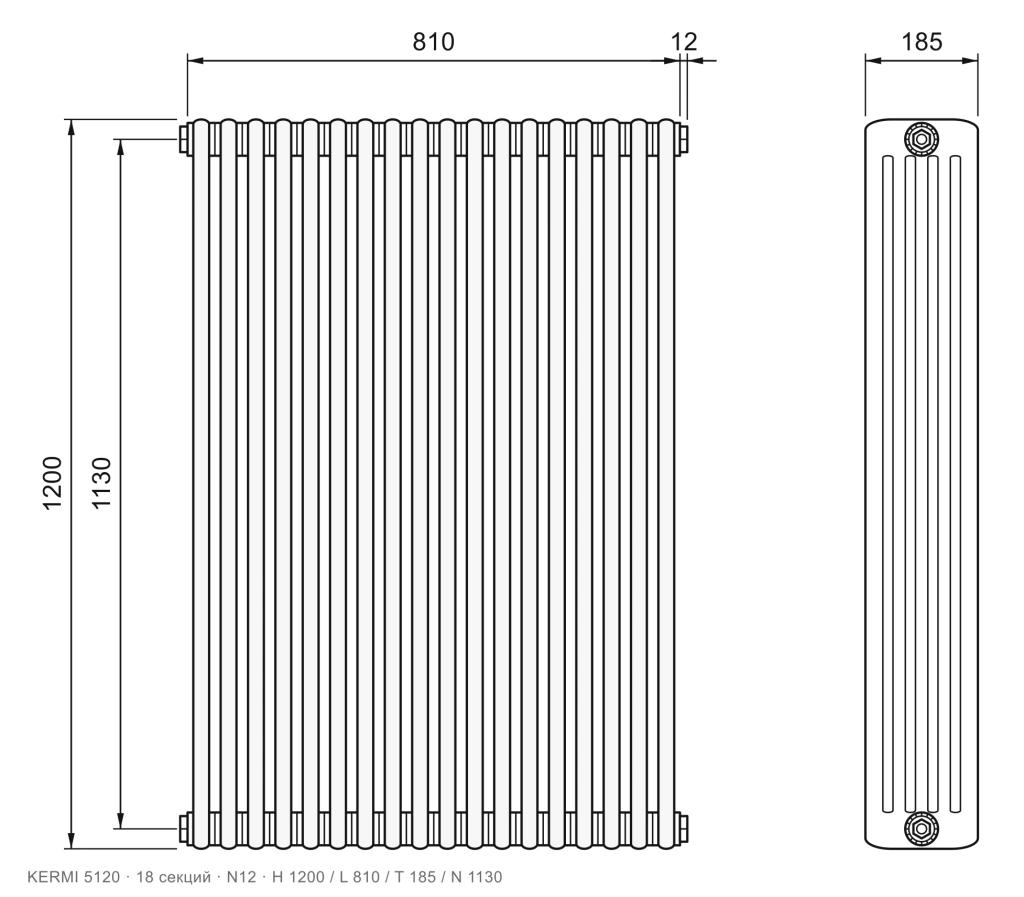

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 18 секций, подключение N12, размеры 1200×810×185 мм
    18 секций L 810мм

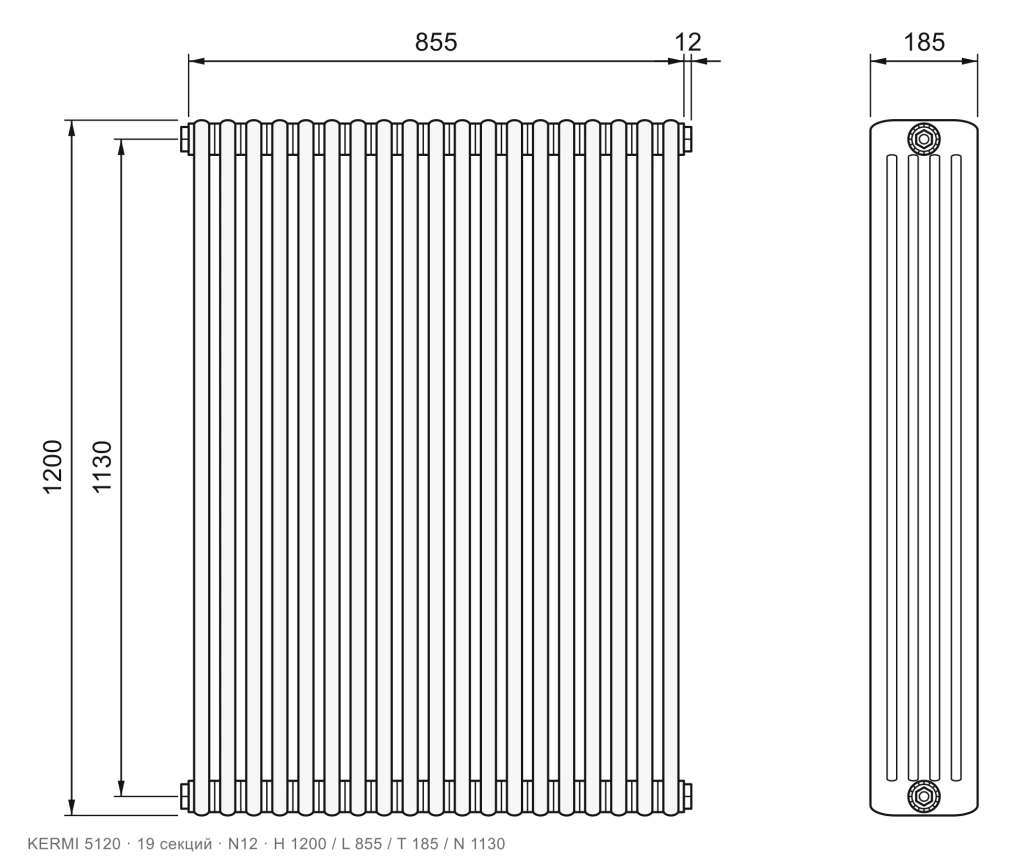

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 19 секций, подключение N12, размеры 1200×855×185 мм
    19 секций L 855мм

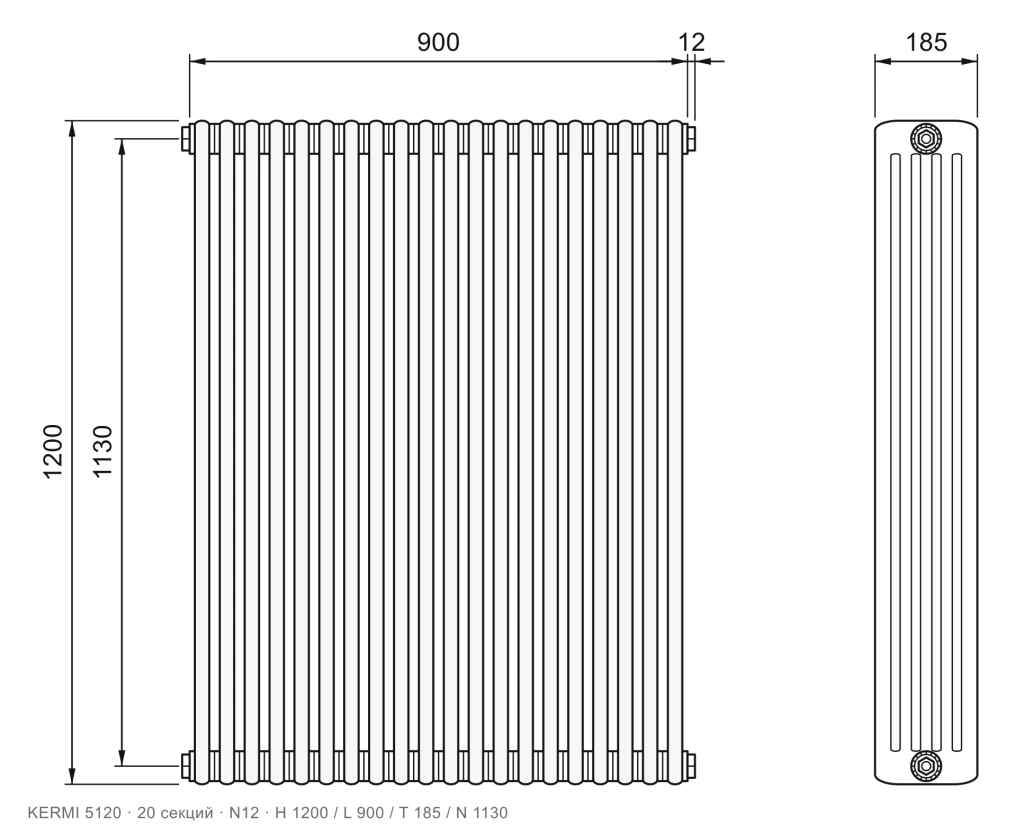

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 20 секций, подключение N12, размеры 1200×900×185 мм
    20 секций L 900мм

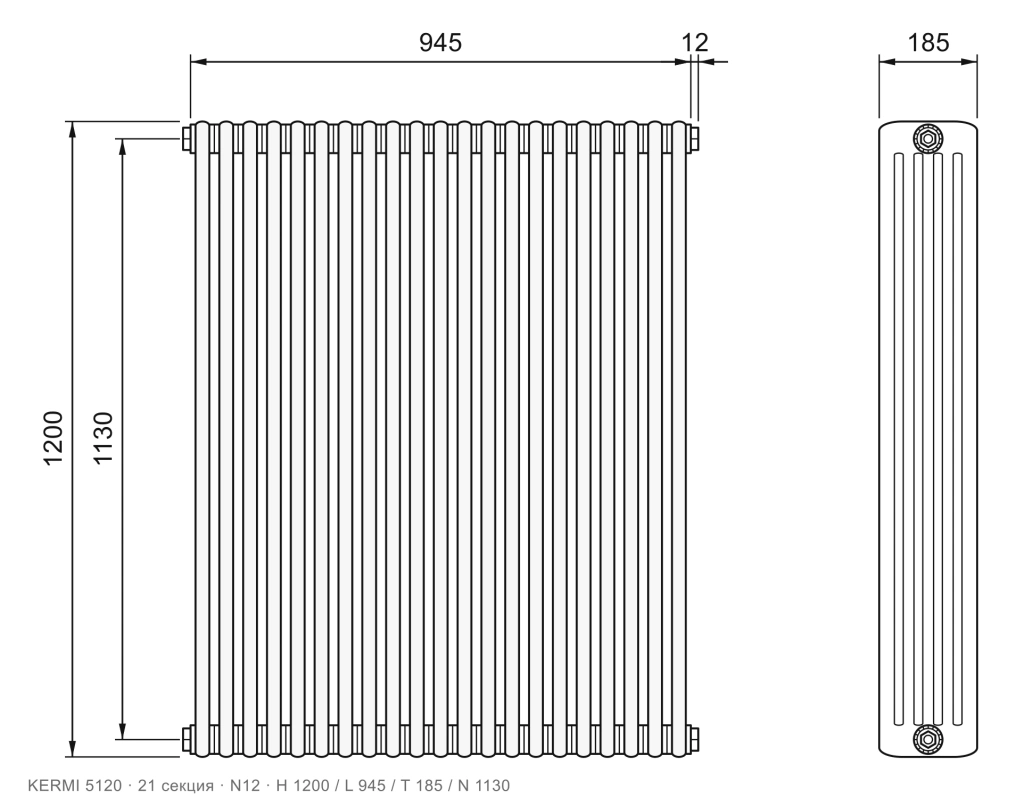

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 21 секция, подключение N12, размеры 1200×945×185 мм
    21 секция L 945мм

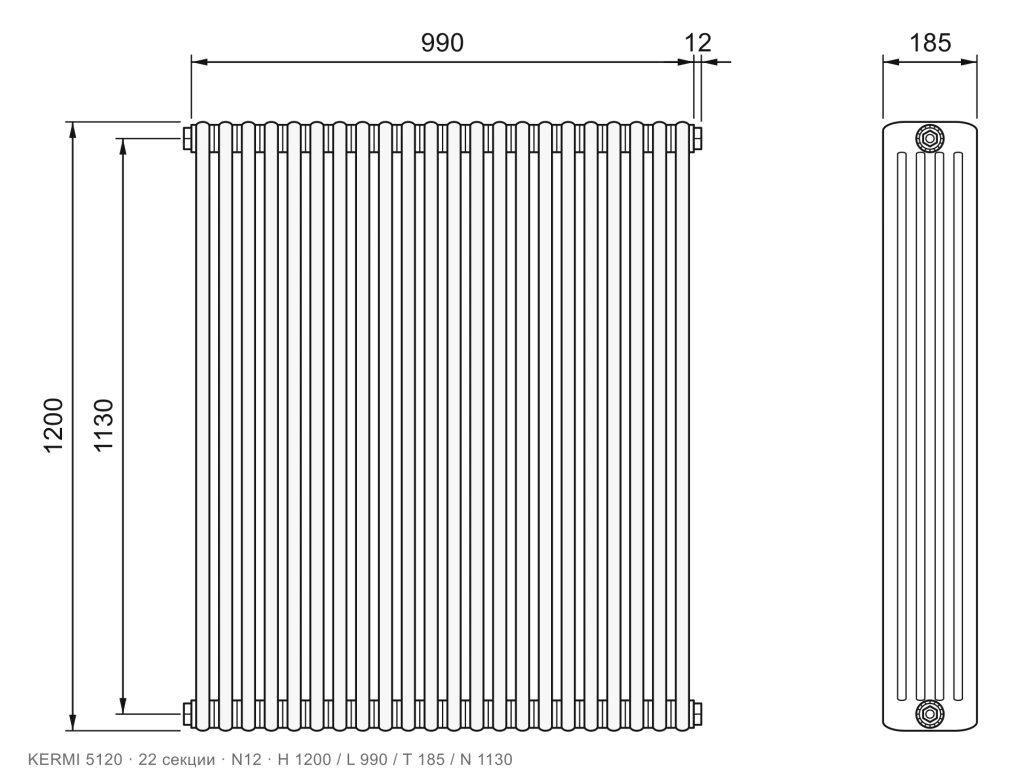

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 22 секции, подключение N12, размеры 1200×990×185 мм
    22 секции L 990мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 23 секции, подключение N12, размеры 1200×1035×185 мм
    23 секции L 1035мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 24 секции, подключение N12, размеры 1200×1080×185 мм
    24 секции L 1080мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 25 секций, подключение N12, размеры 1200×1125×185 мм
    25 секций L 1125мм

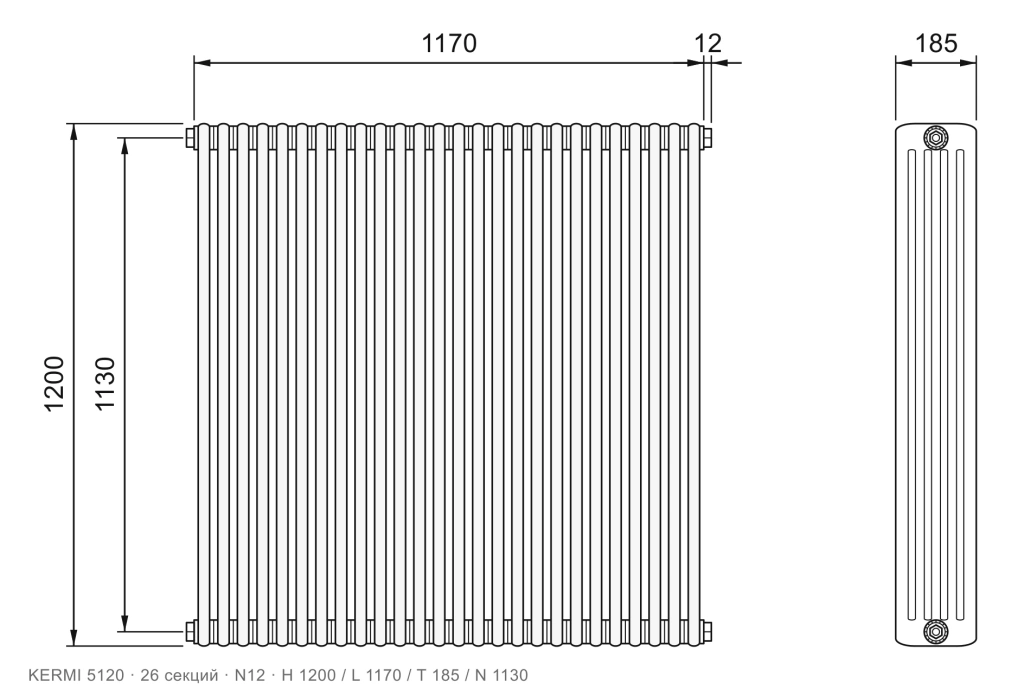

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 26 секций, подключение N12, размеры 1200×1170×185 мм
    26 секций L 1170мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 27 секций, подключение N12, размеры 1200×1215×185 мм
    27 секций L 1215мм

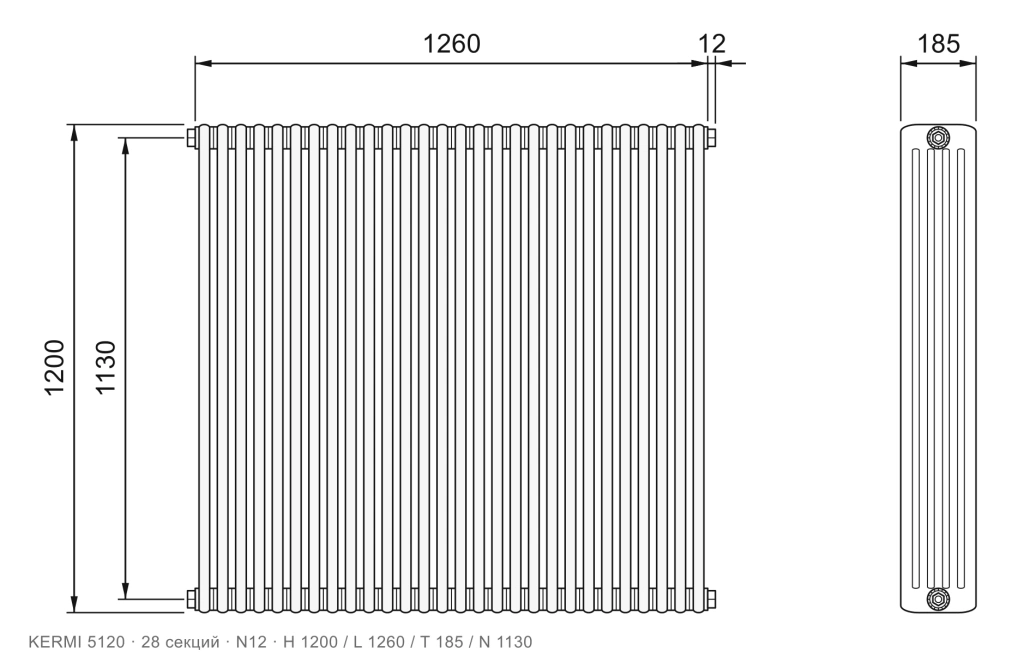

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 28 секций, подключение N12, размеры 1200×1260×185 мм
    28 секций L 1260мм

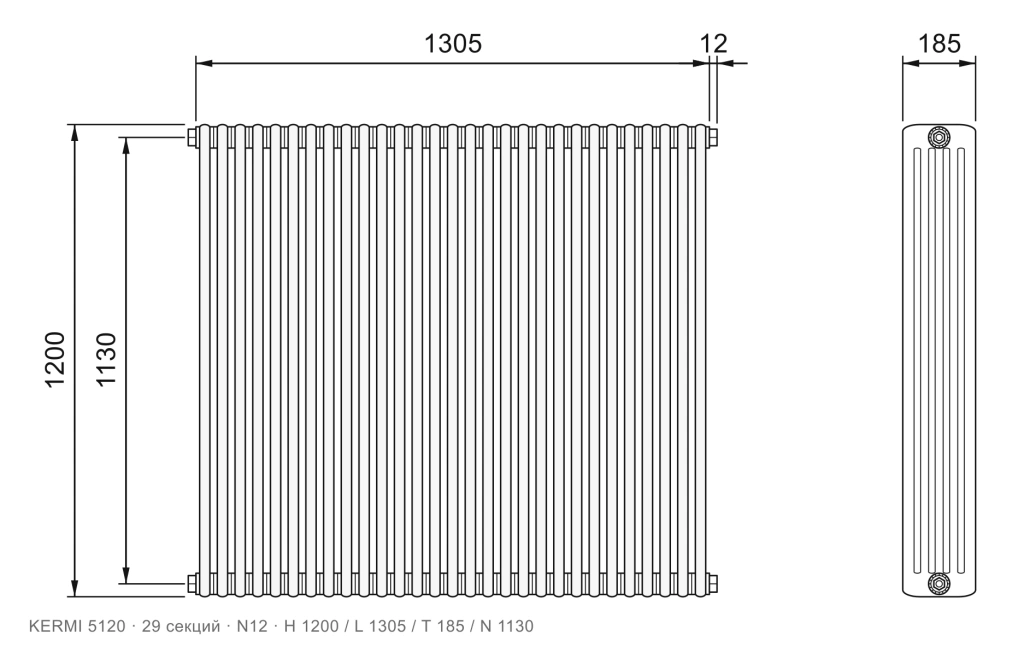

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 29 секций, подключение N12, размеры 1200×1305×185 мм
    29 секций L 1305мм

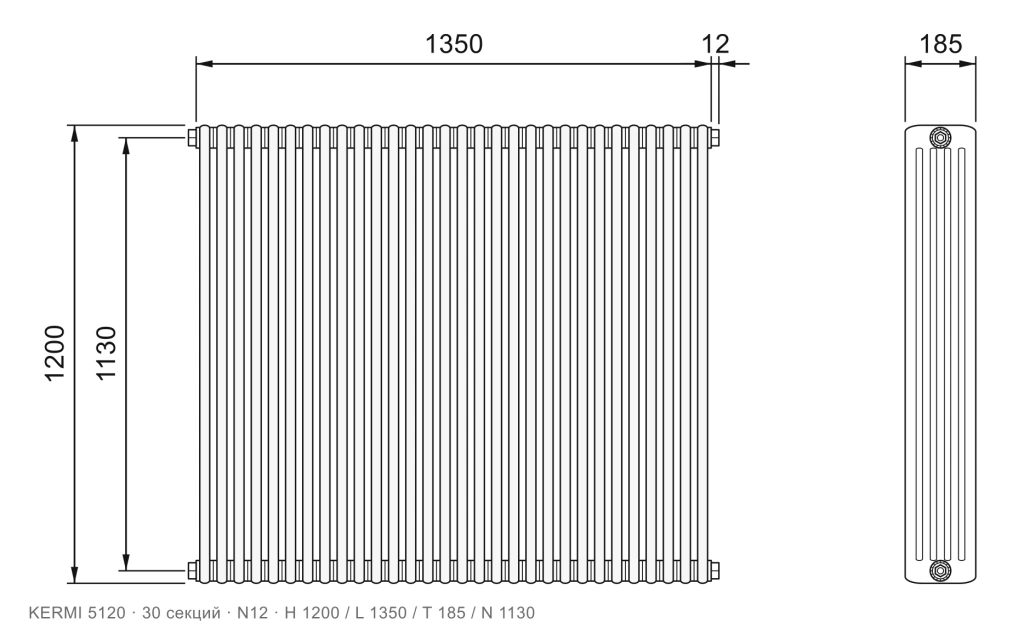

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 30 секций, подключение N12, размеры 1200×1350×185 мм
    30 секций L 1350мм

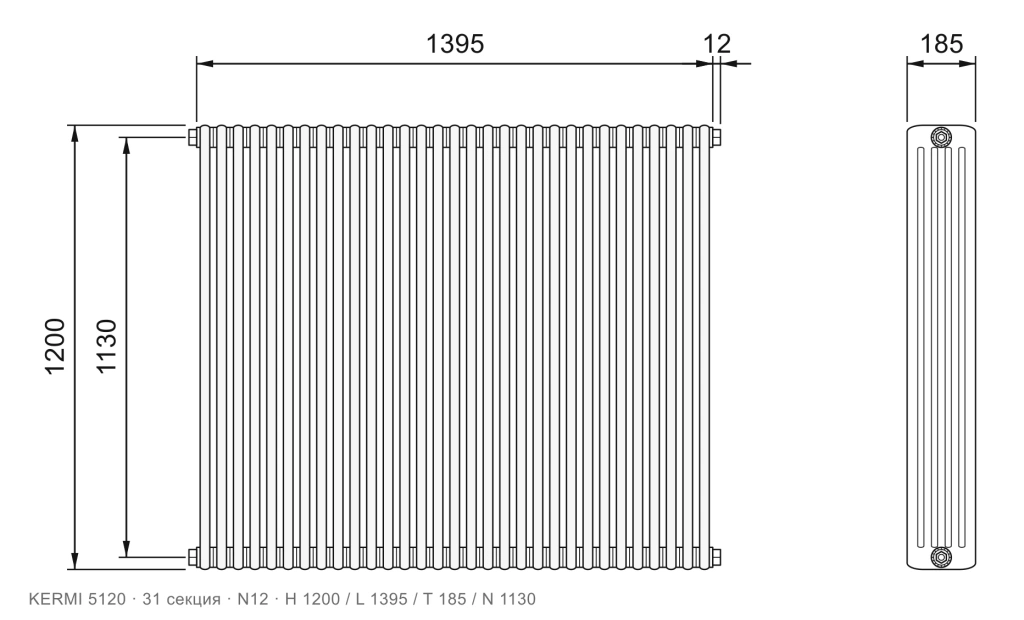

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 31 секция, подключение N12, размеры 1200×1395×185 мм
    31 секция L 1395мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 32 секции, подключение N12, размеры 1200×1440×185 мм
    32 секции L 1440мм

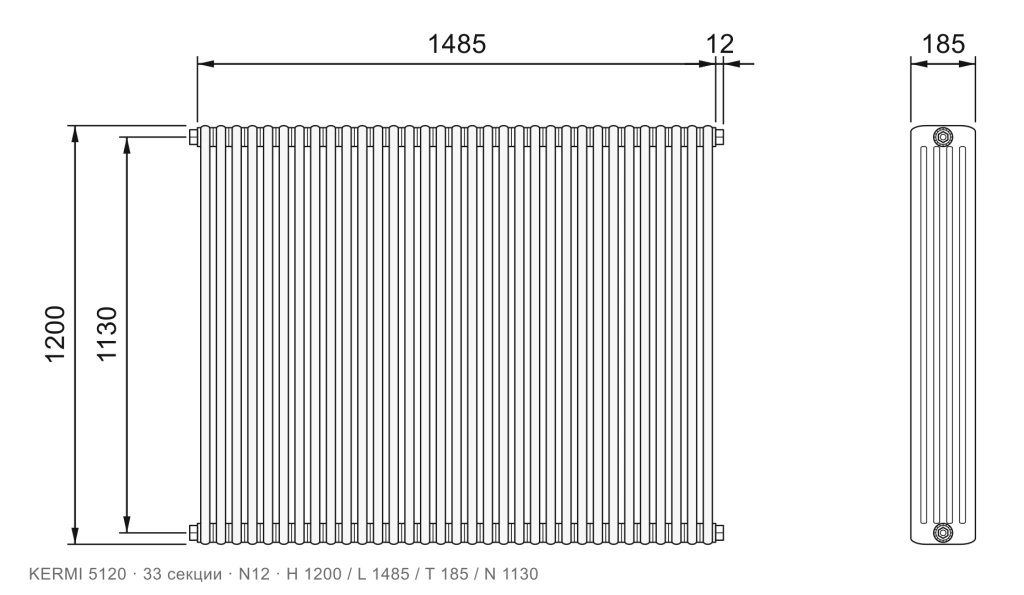

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 33 секции, подключение N12, размеры 1200×1485×185 мм
    33 секции L 1485мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 34 секции, подключение N12, размеры 1200×1530×185 мм
    34 секции L 1530мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 35 секций, подключение N12, размеры 1200×1575×185 мм
    35 секций L 1575мм

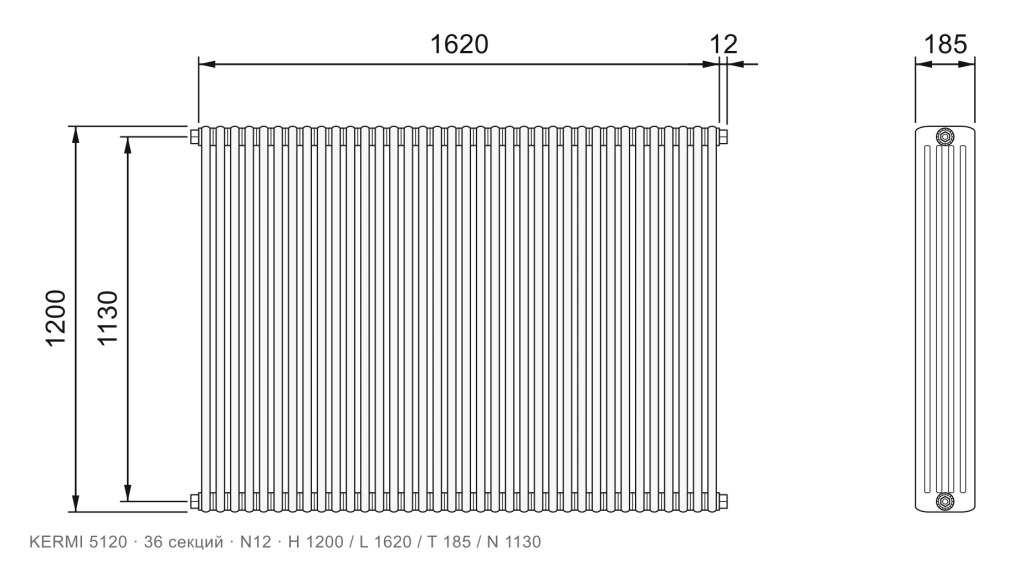

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 36 секций, подключение N12, размеры 1200×1620×185 мм
    36 секций L 1620мм

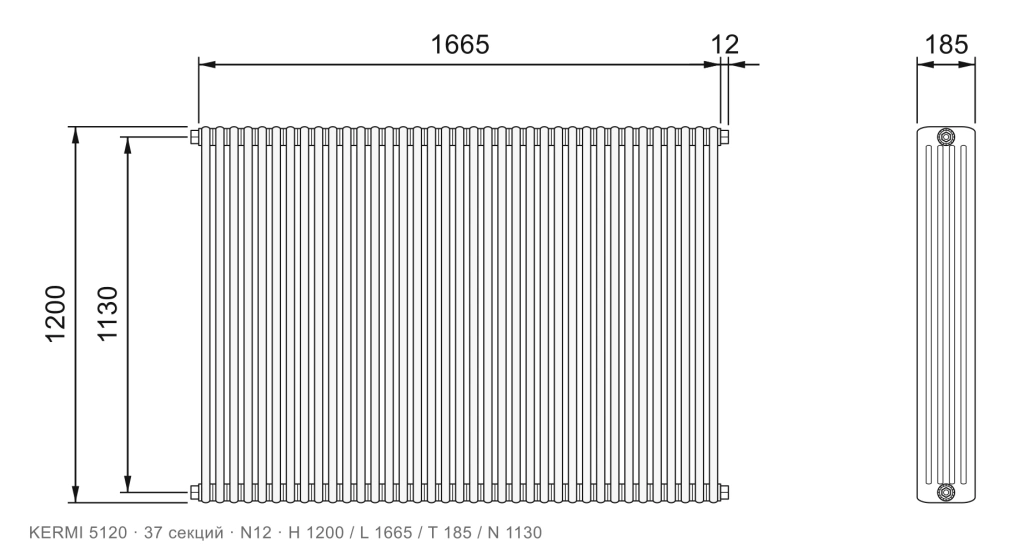

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 37 секций, подключение N12, размеры 1200×1665×185 мм
    37 секций L 1665мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 38 секций, подключение N12, размеры 1200×1710×185 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 39 секций, подключение N12, размеры 1200×1755×185 мм
    39 секций L 1755мм

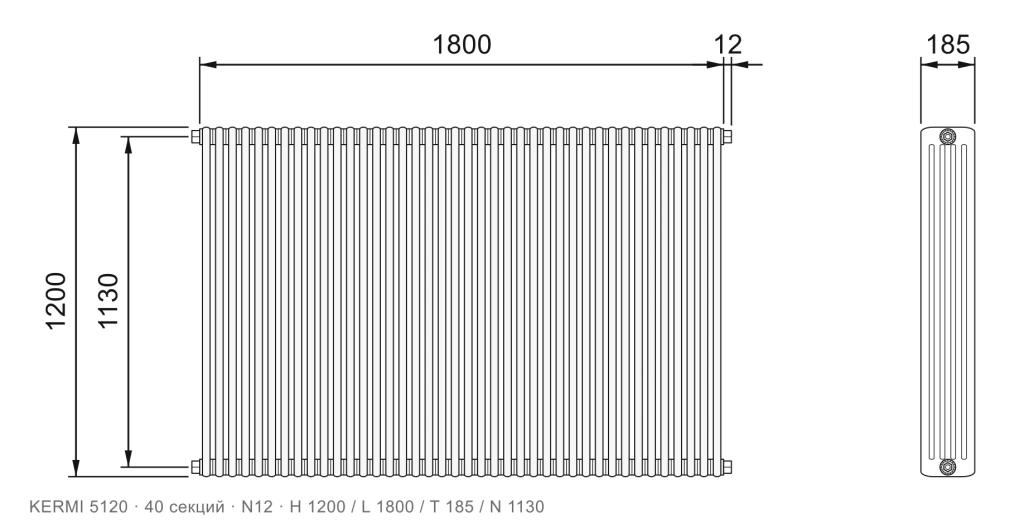

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 40 секций, подключение N12, размеры 1200×1800×185 мм
    40 секций L 1800мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 41 секция, подключение N12, размеры 1200×1845×185 мм
    41 секция L 1845мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 42 секции, подключение N12, размеры 1200×1890×185 мм
    42 секции L 1890мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 43 секции, подключение N12, размеры 1200×1935×185 мм
    43 секции L 1935мм

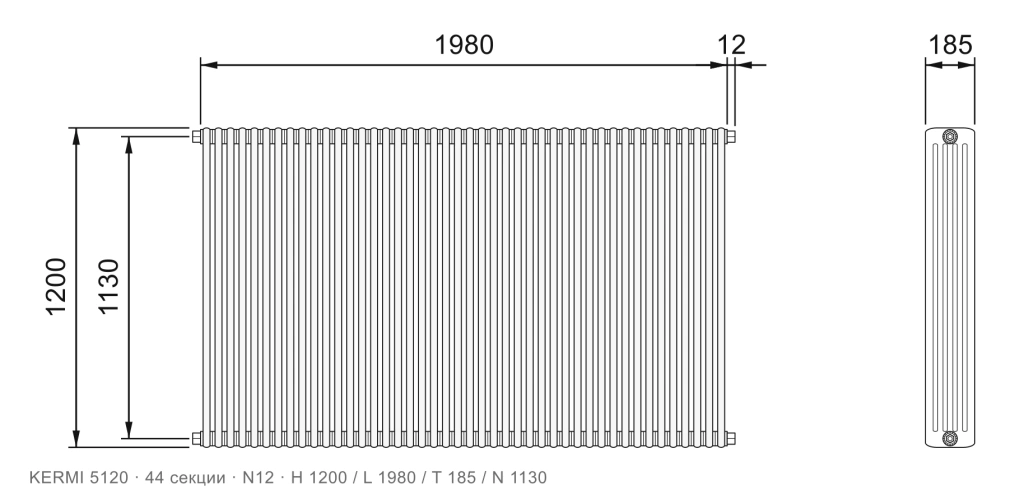

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 44 секции, подключение N12, размеры 1200×1980×185 мм
    44 секции L 1980мм

Нижнее подключение №69 ТВВ 41

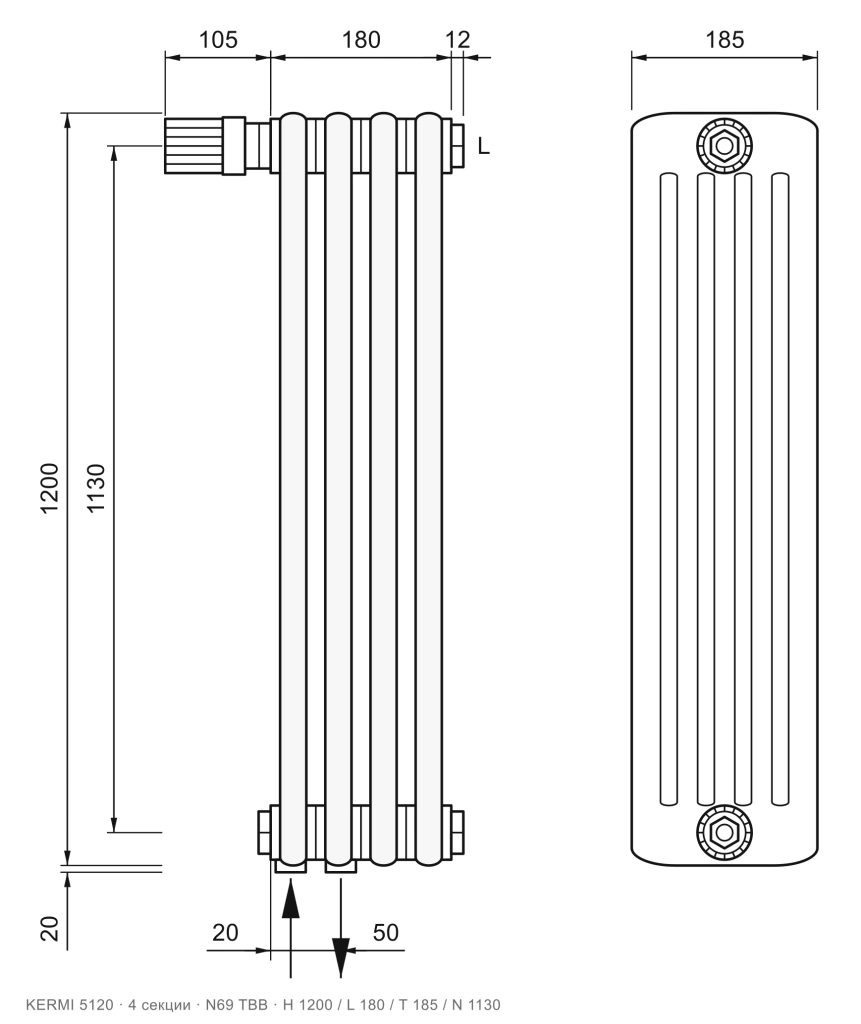

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 4 секции, подключение N69 ТВВ, размеры 1200×180×185 мм
    4 секции L 180мм

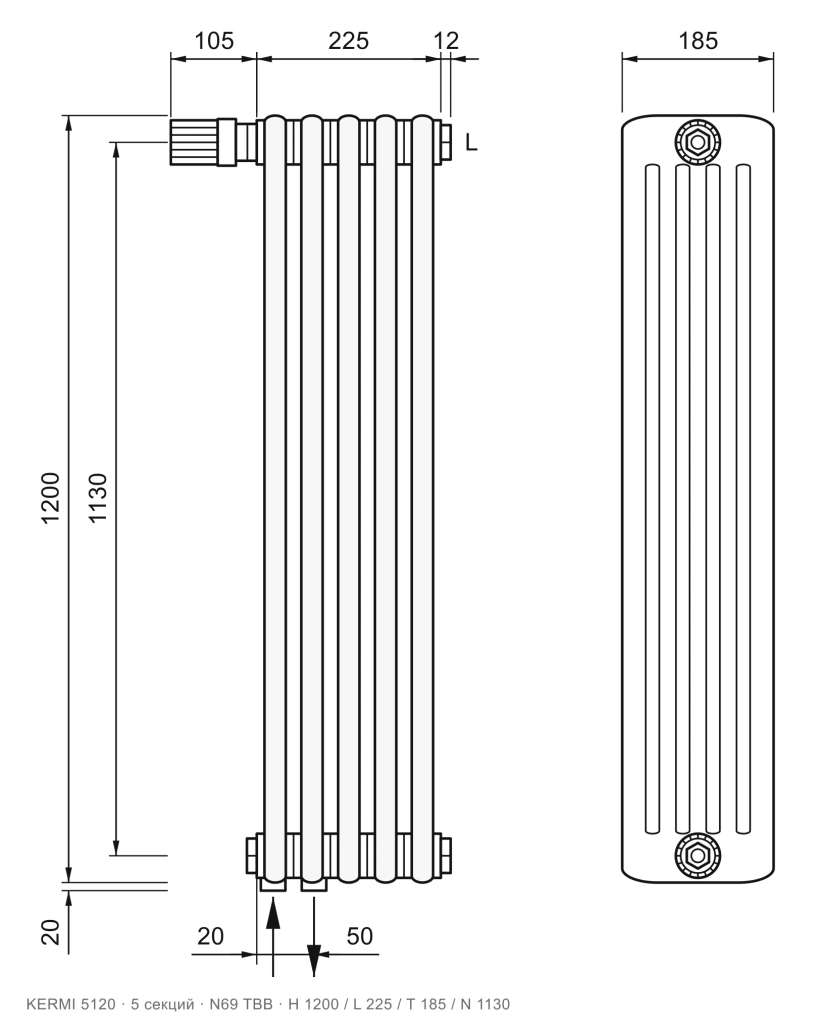

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 5 секций, подключение N69 ТВВ, размеры 1200×225×185 мм
    5 секций L 225мм

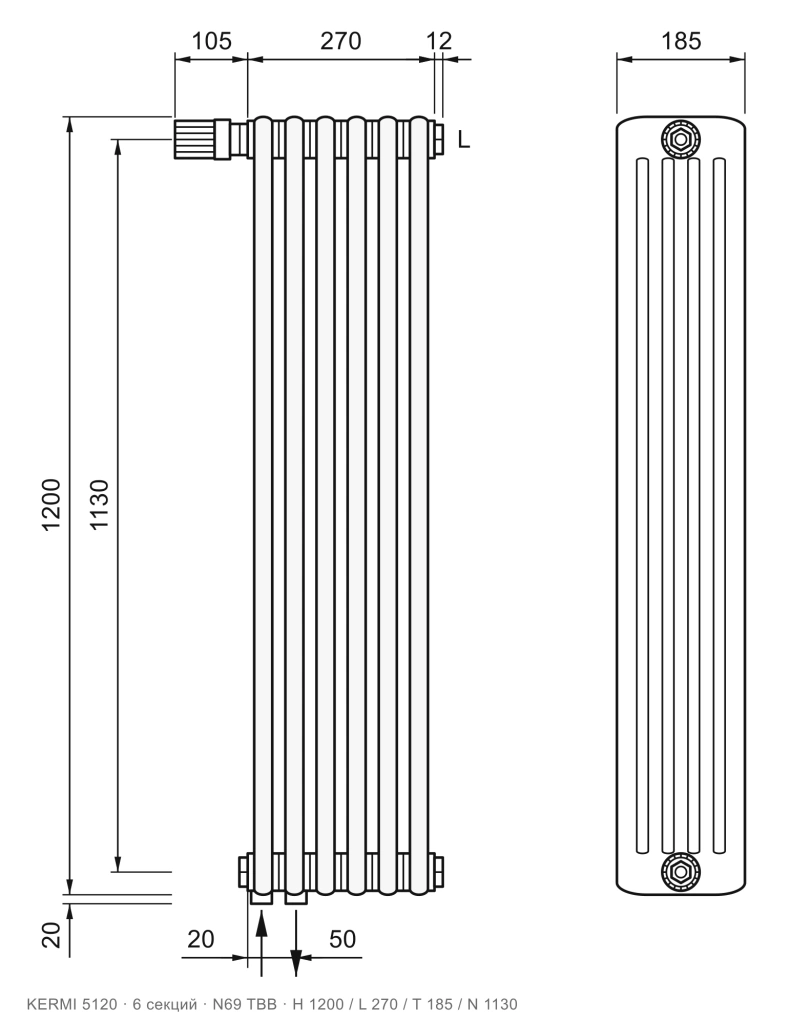

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 6 секций, подключение N69 ТВВ, размеры 1200×270×185 мм
    6 секций L 270мм

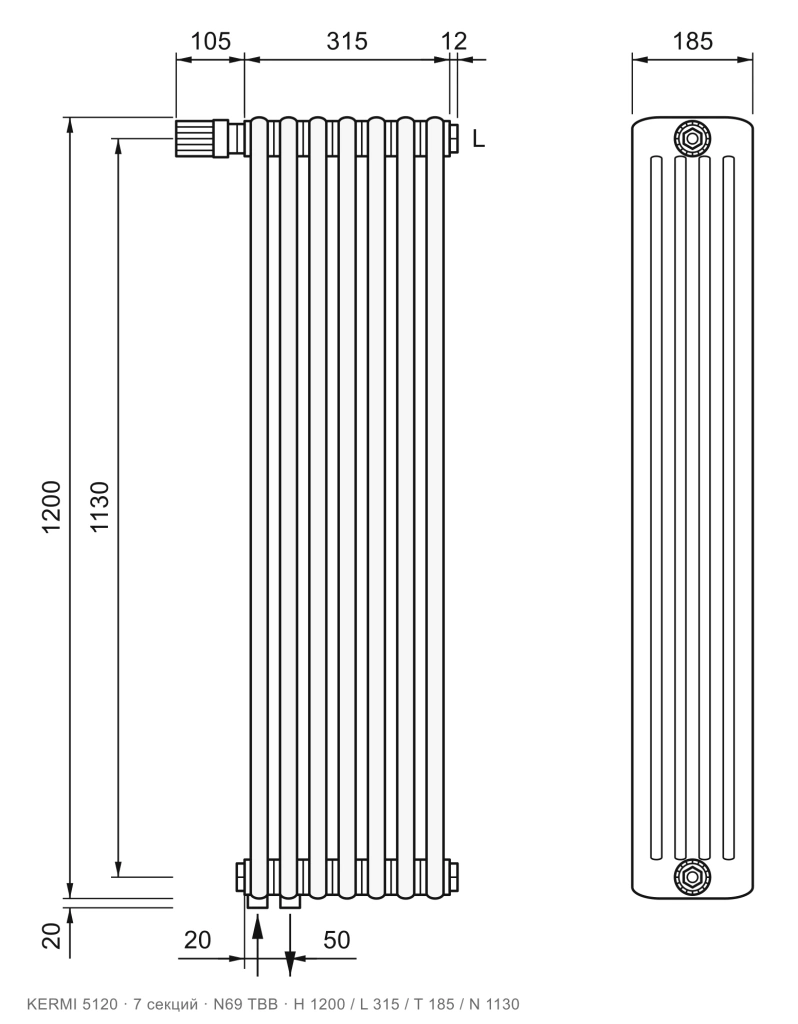

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 7 секций, подключение N69 ТВВ, размеры 1200×315×185 мм
    7 секций L 315мм

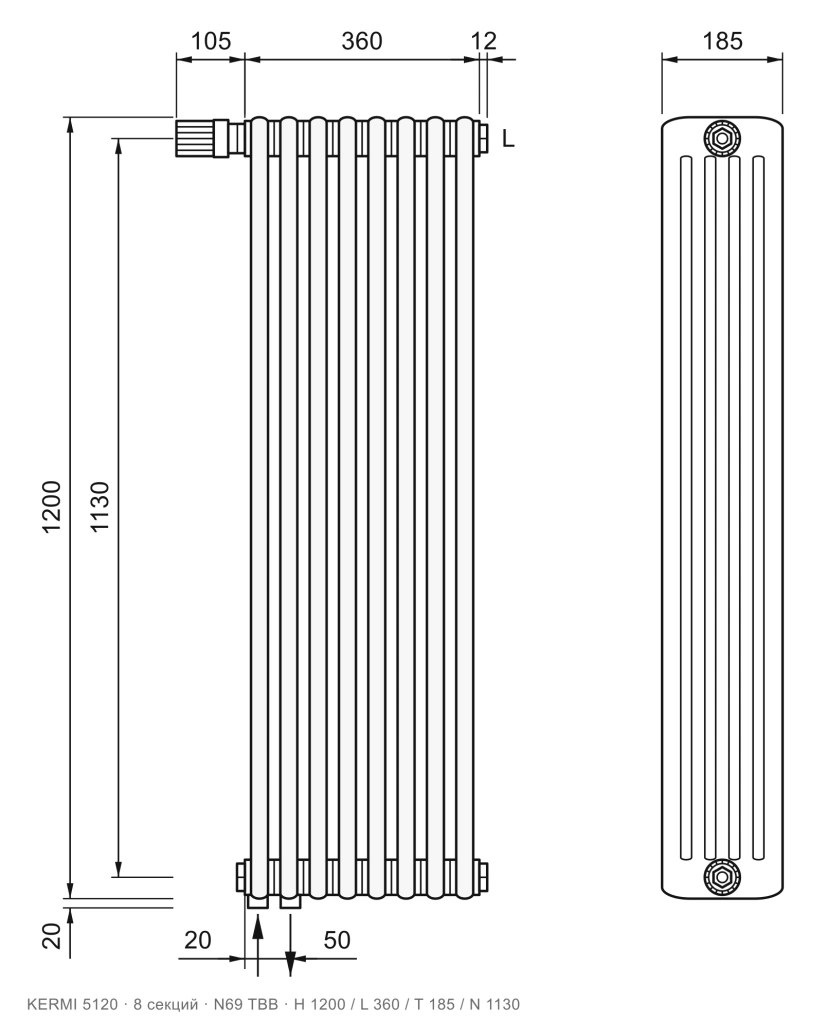

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 8 секций, подключение N69 ТВВ, размеры 1200×360×185 мм
    8 секций L 360мм

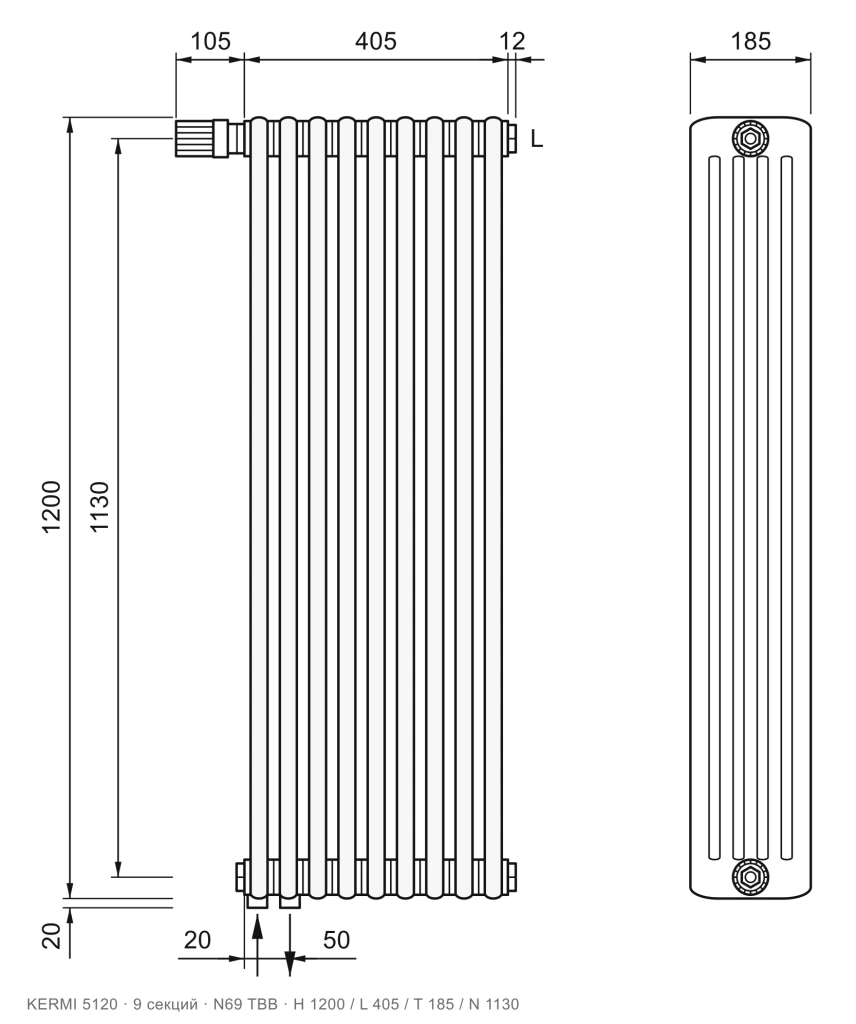

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 9 секций, подключение N69 ТВВ, размеры 1200×405×185 мм
    9 секций L 405мм

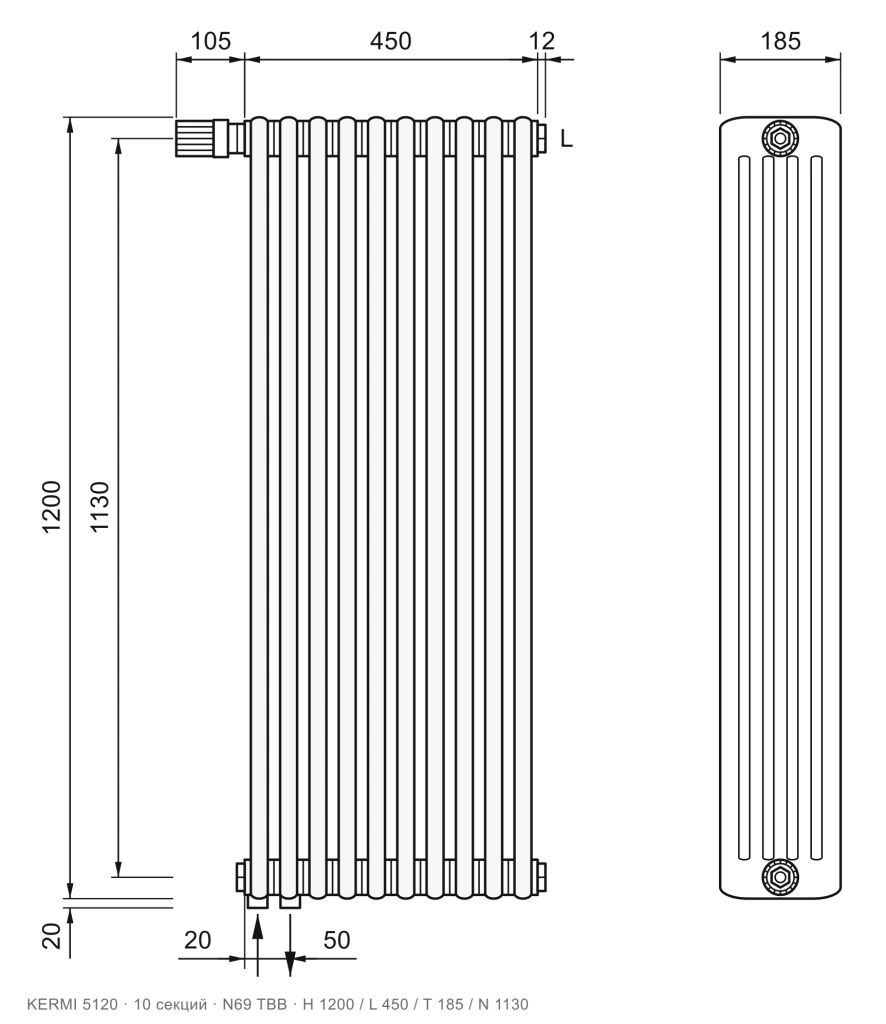

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 10 секций, подключение N69 ТВВ, размеры 1200×450×185 мм
    10 секций L 450мм

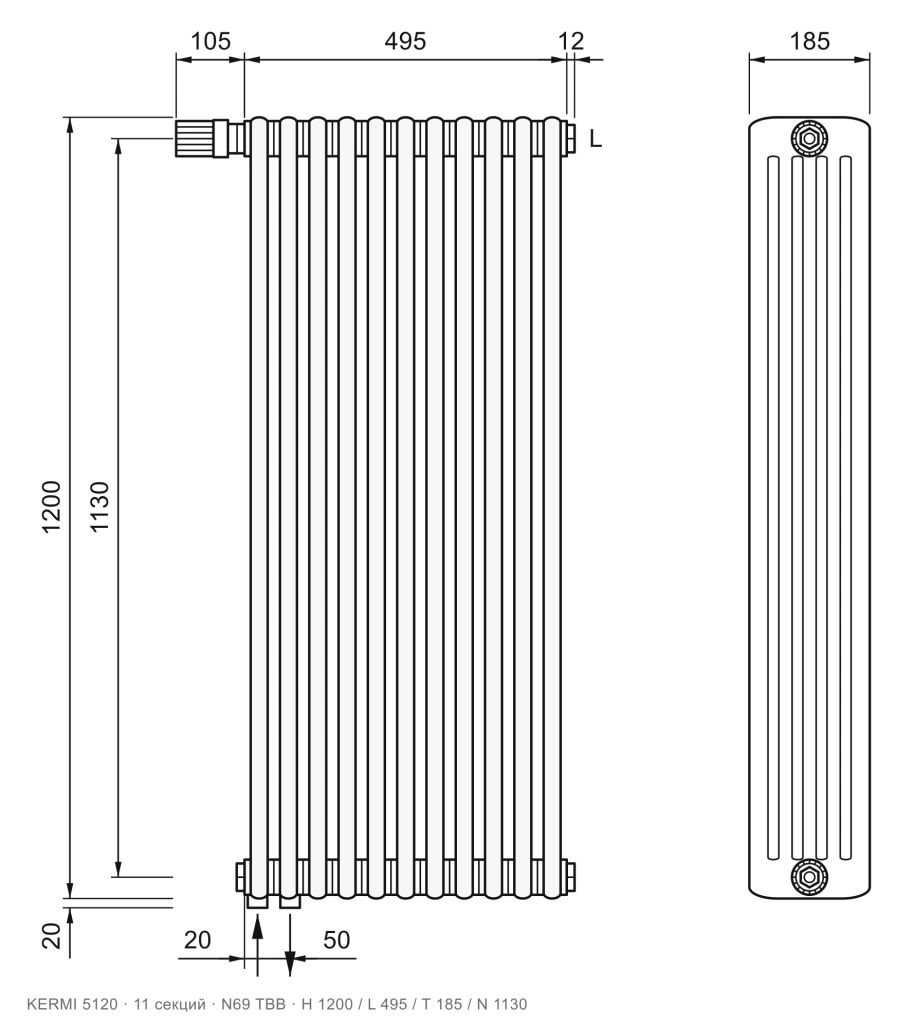

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 11 секций, подключение N69 ТВВ, размеры 1200×495×185 мм
    11 секций L 495мм

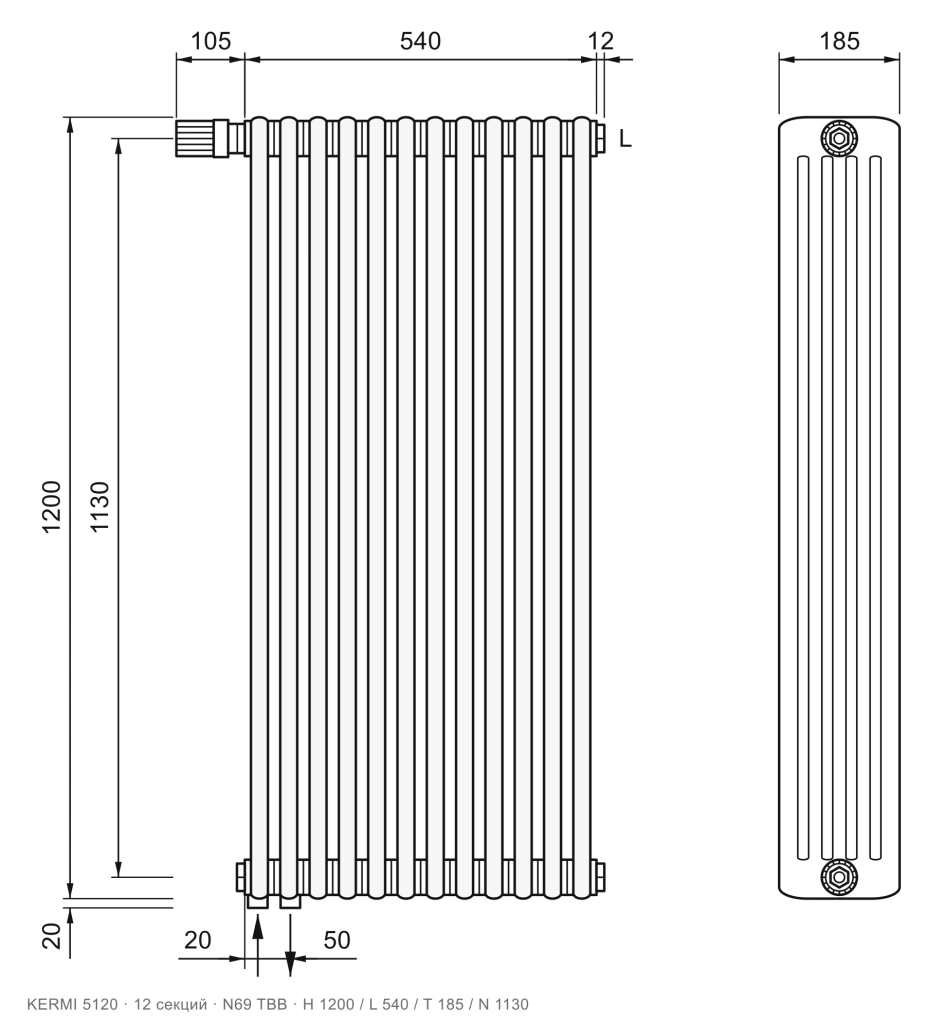

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 12 секций, подключение N69 ТВВ, размеры 1200×540×185 мм
    12 секций L 540мм

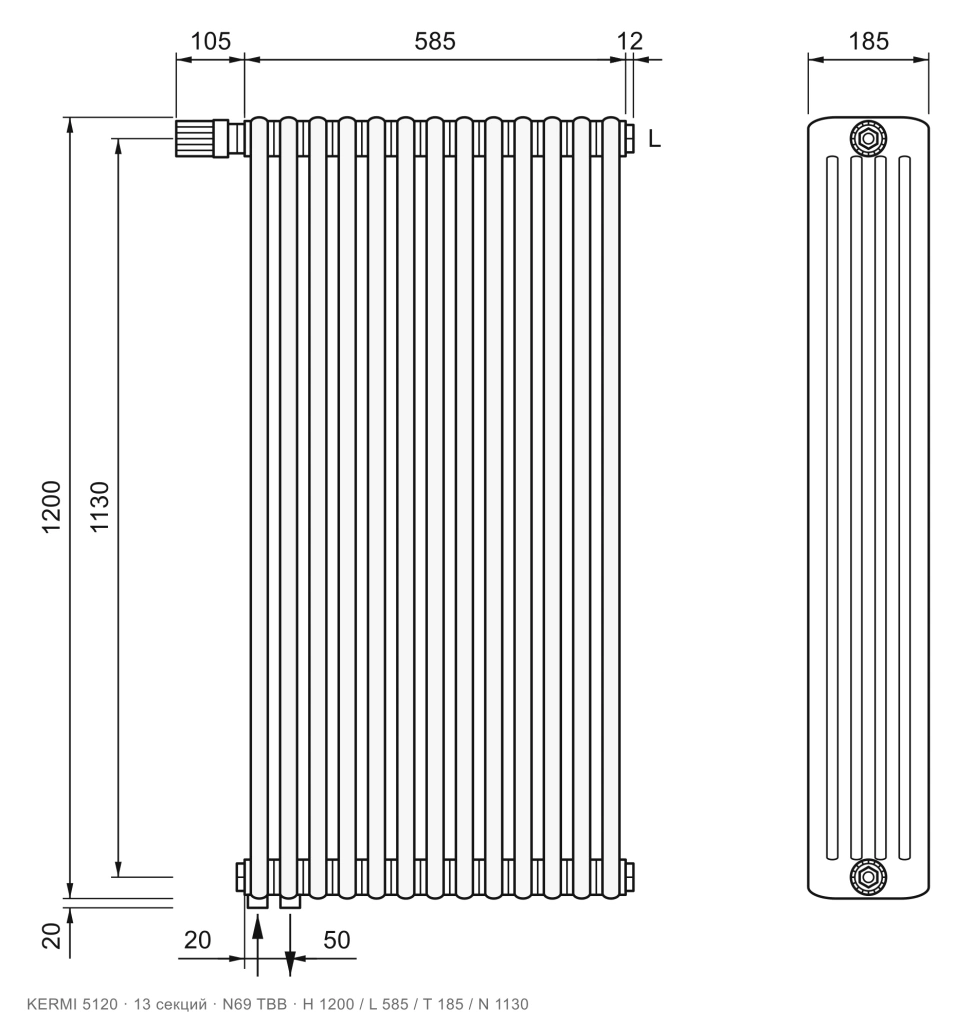

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 13 секций, подключение N69 ТВВ, размеры 1200×585×185 мм
    13 секций L 585мм

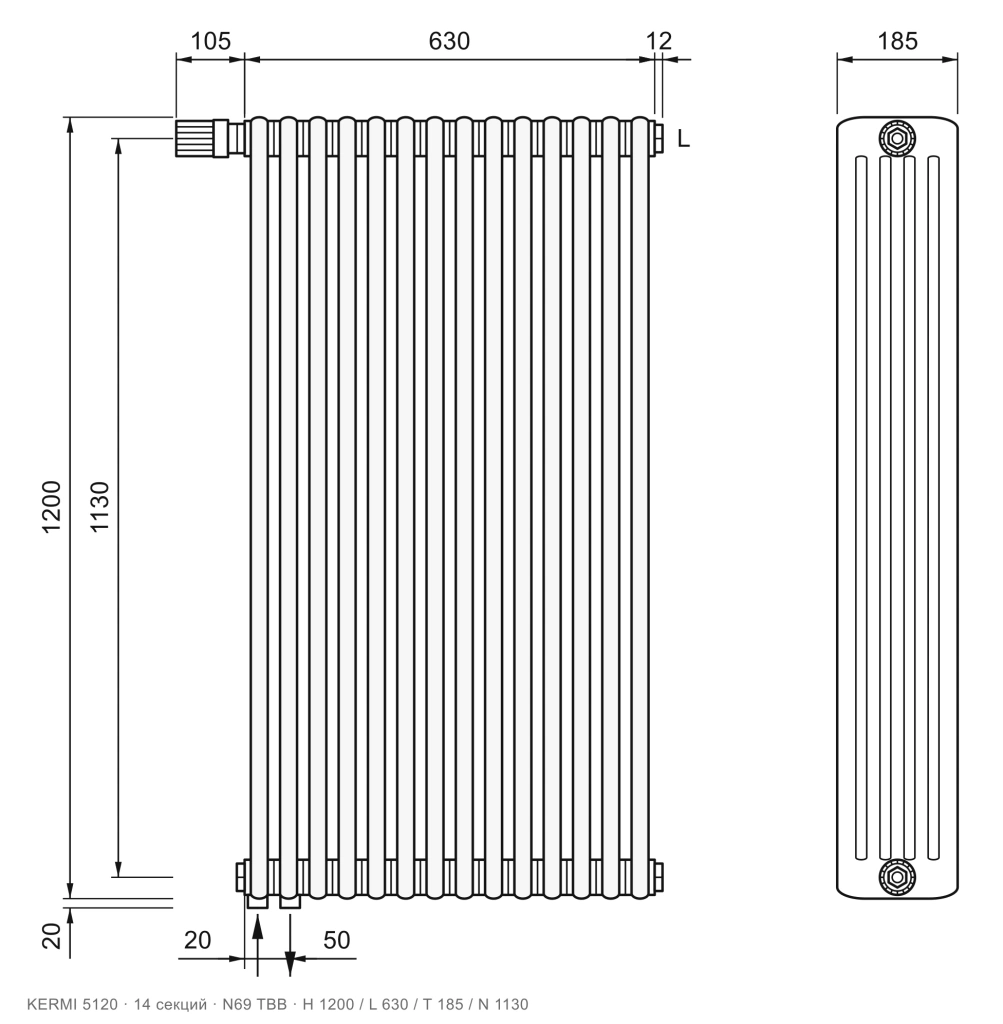

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 14 секций, подключение N69 ТВВ, размеры 1200×630×185 мм
    14 секций L 630мм

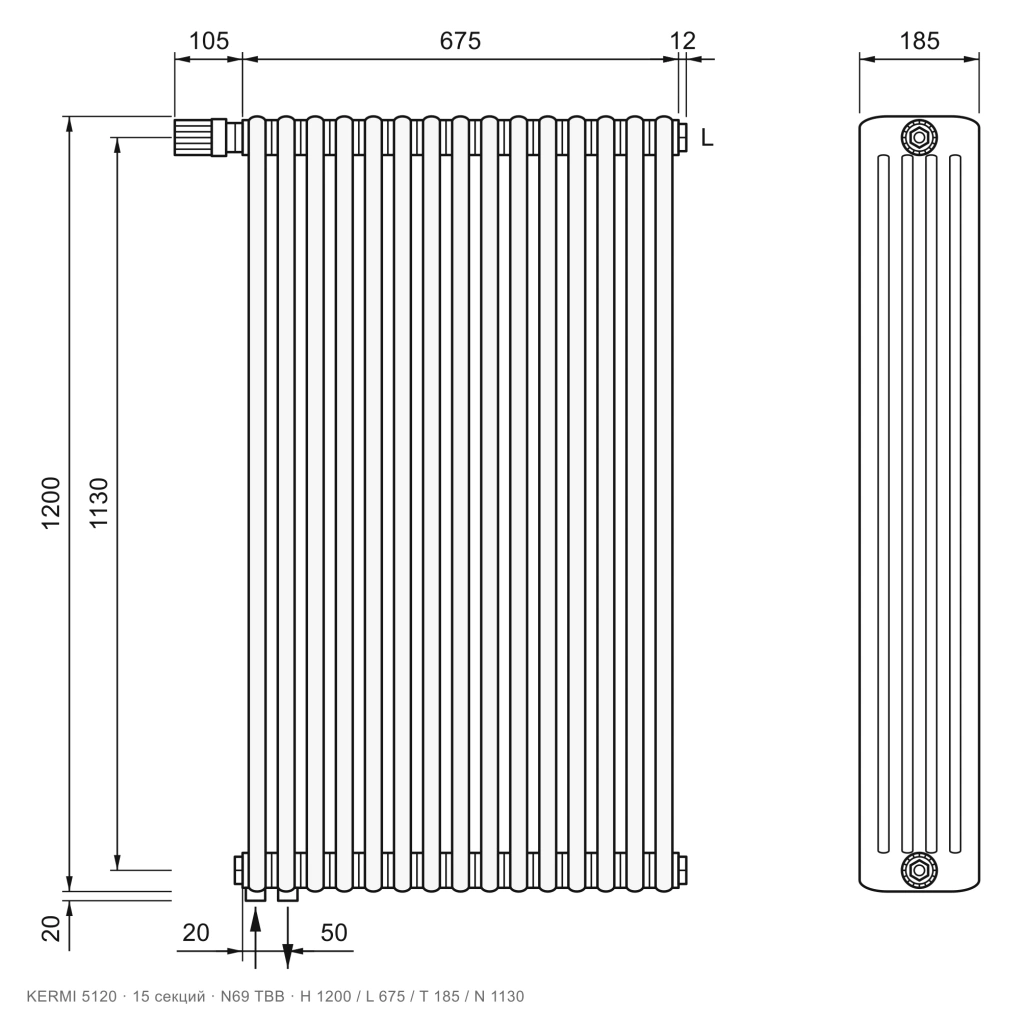

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 15 секций, подключение N69 ТВВ, размеры 1200×675×185 мм
    15 секций L 675мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 16 секций, подключение N69 ТВВ, размеры 1200×720×185 мм
    16 секций L 720мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 17 секций, подключение N69 ТВВ, размеры 1200×765×185 мм
    17 секций L 765мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 18 секций, подключение N69 ТВВ, размеры 1200×810×185 мм
    18 секций L 810мм

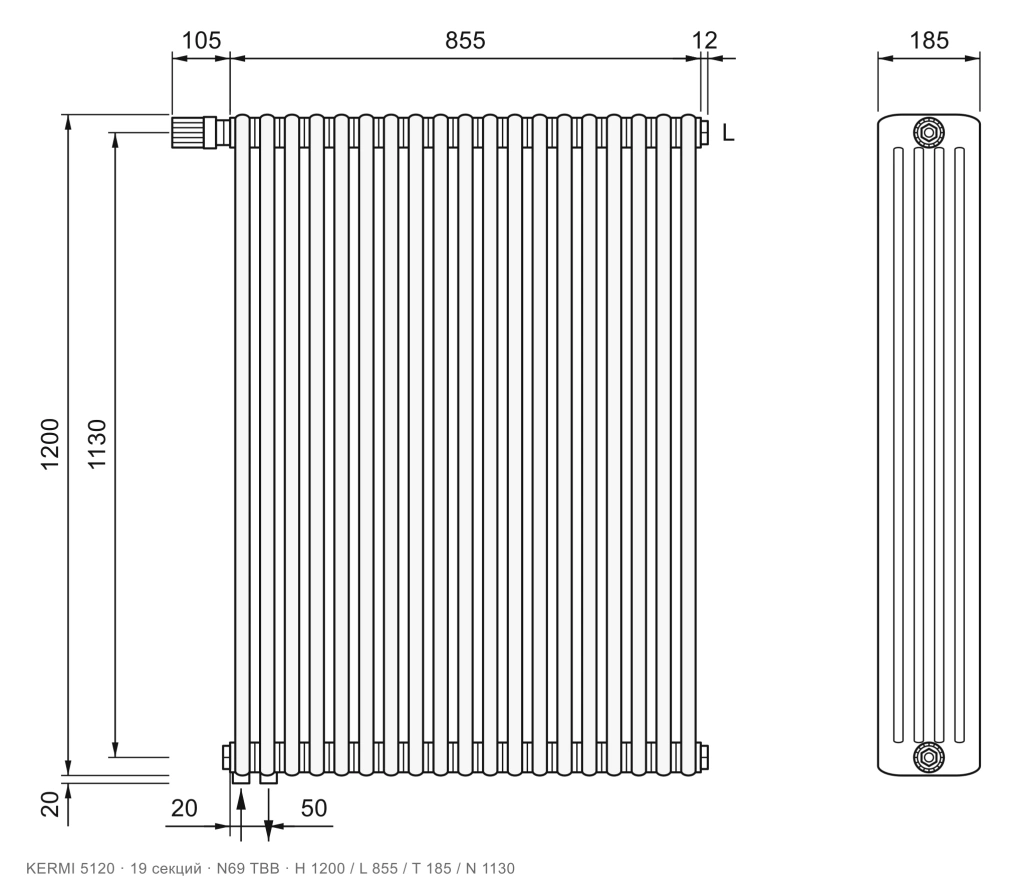

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 19 секций, подключение N69 ТВВ, размеры 1200×855×185 мм
    19 секций L 855мм

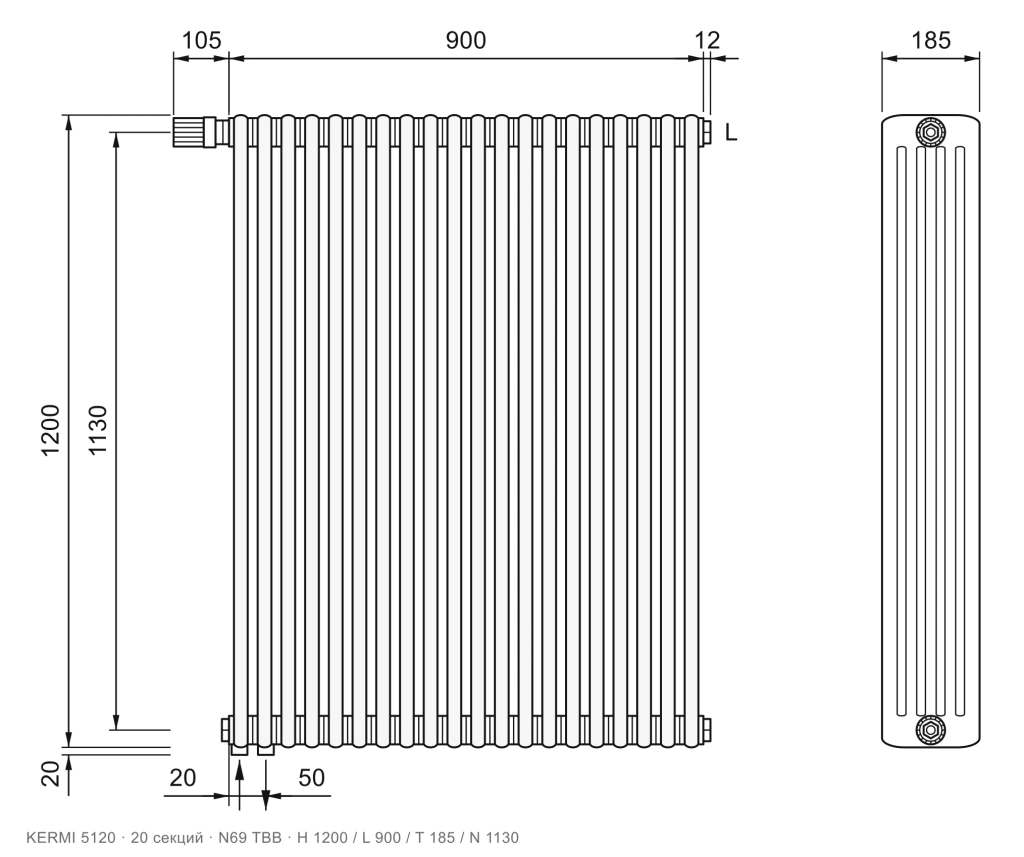

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 20 секций, подключение N69 ТВВ, размеры 1200×900×185 мм
    20 секций L 900мм

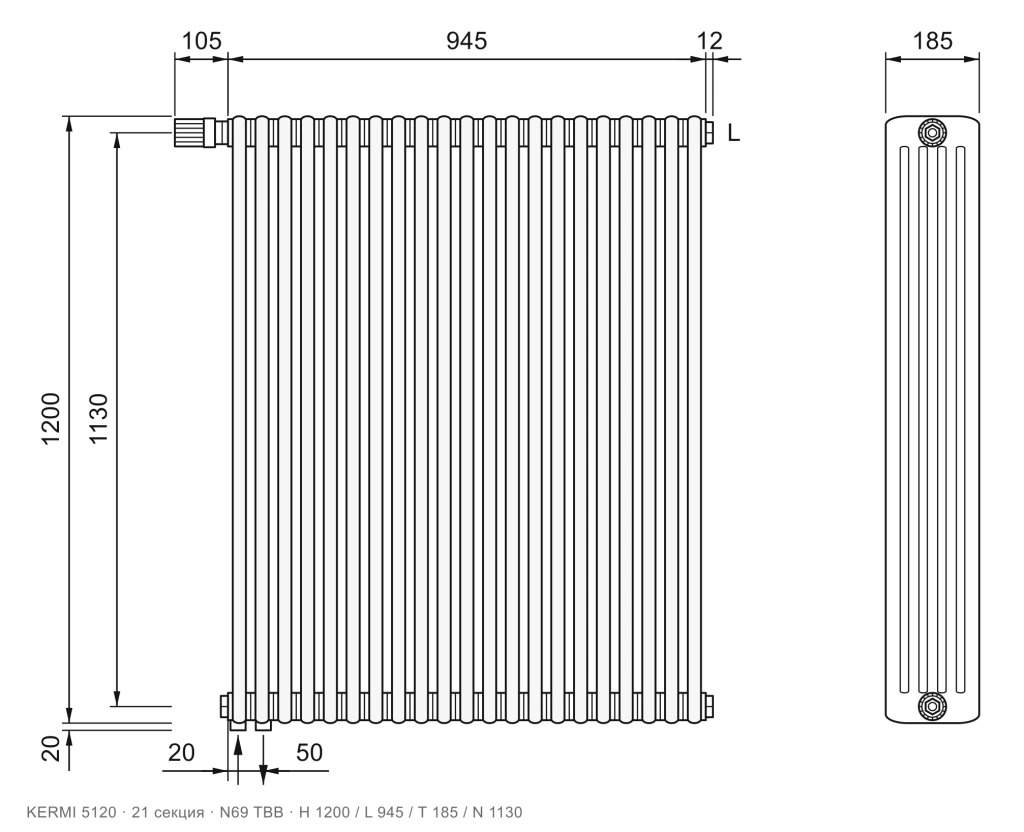

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 21 секция, подключение N69 ТВВ, размеры 1200×945×185 мм
    21 секция L 945мм

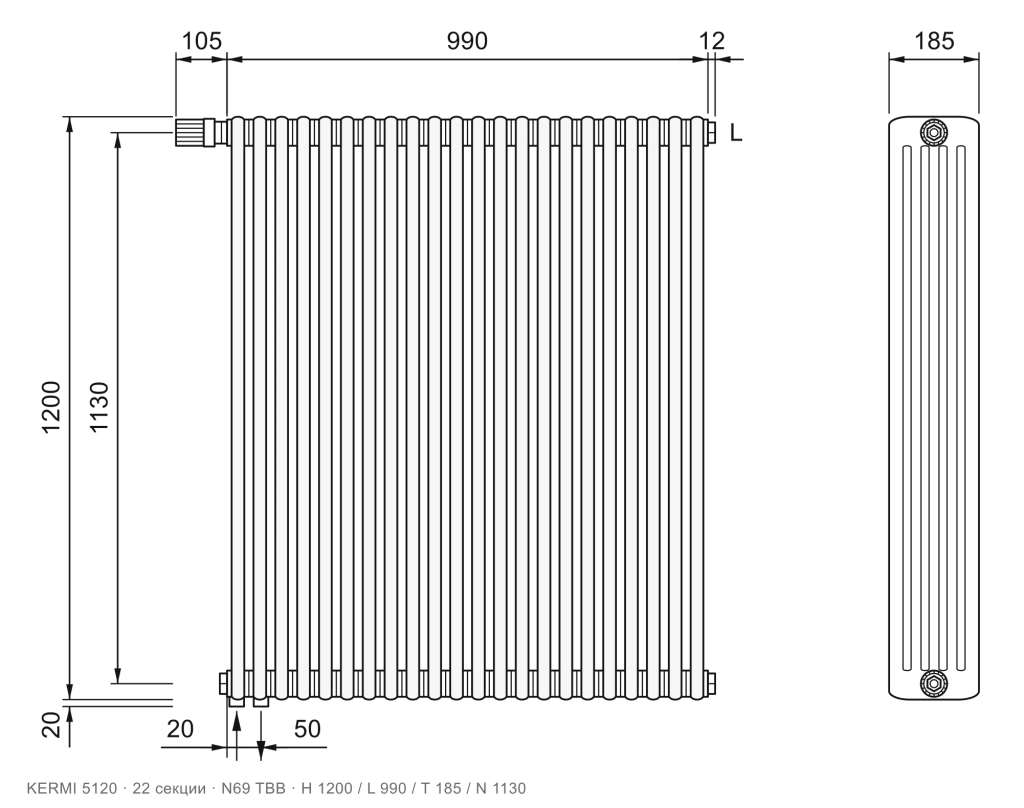

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 22 секции, подключение N69 ТВВ, размеры 1200×990×185 мм
    22 секции L 990мм

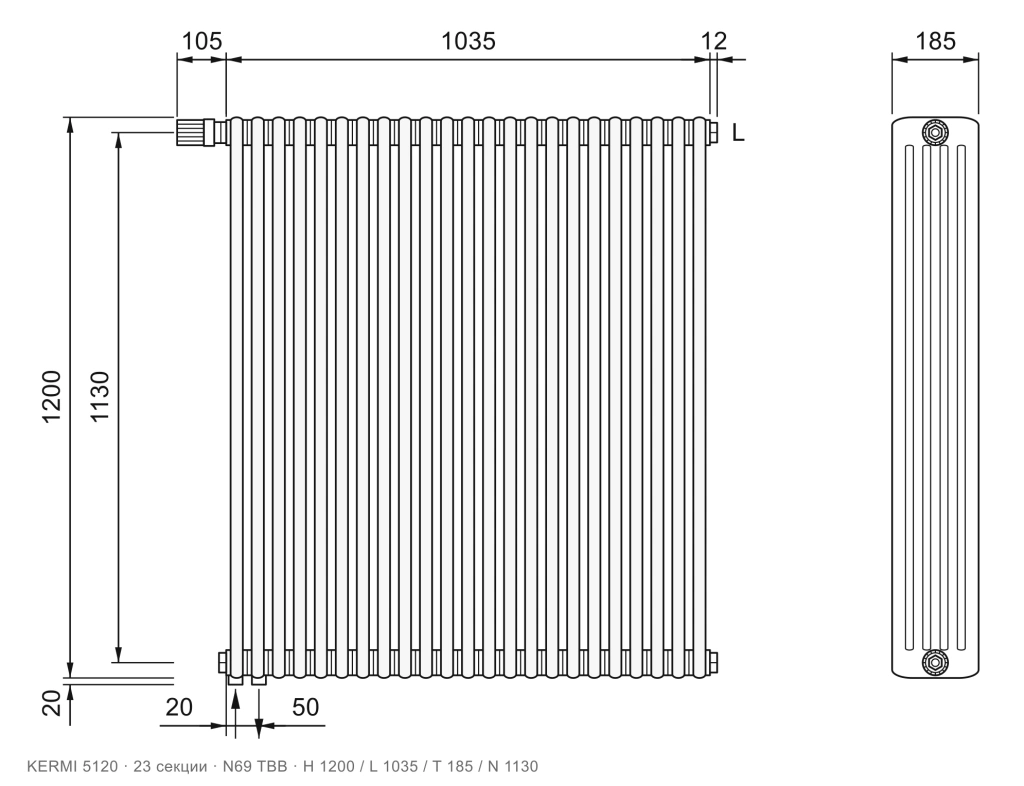

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 23 секции, подключение N69 ТВВ, размеры 1200×1035×185 мм
    23 секции L 1035мм

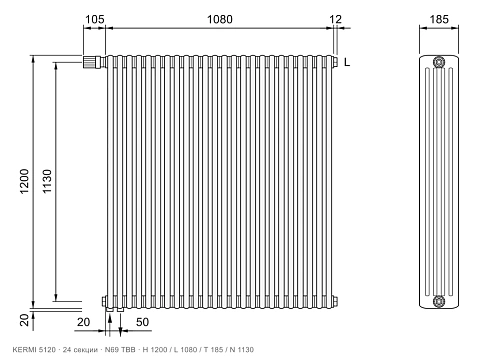

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 24 секции, подключение N69 ТВВ, размеры 1200×1080×185 мм
    24 секции L 1080мм

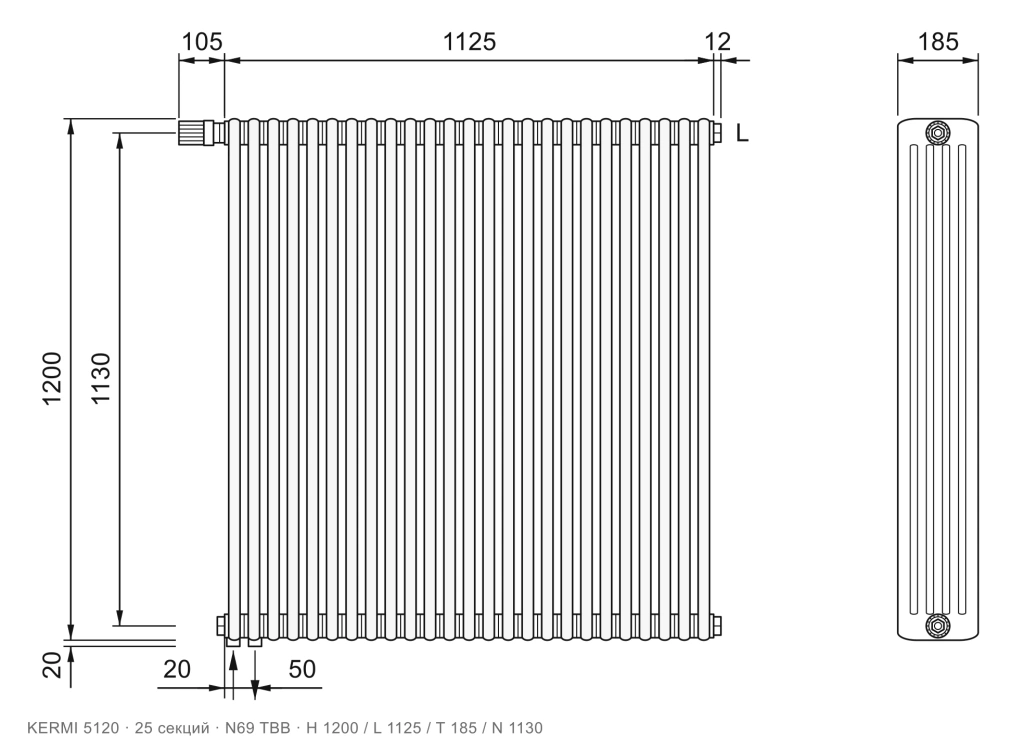

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 25 секций, подключение N69 ТВВ, размеры 1200×1125×185 мм
    25 секций L 1125мм

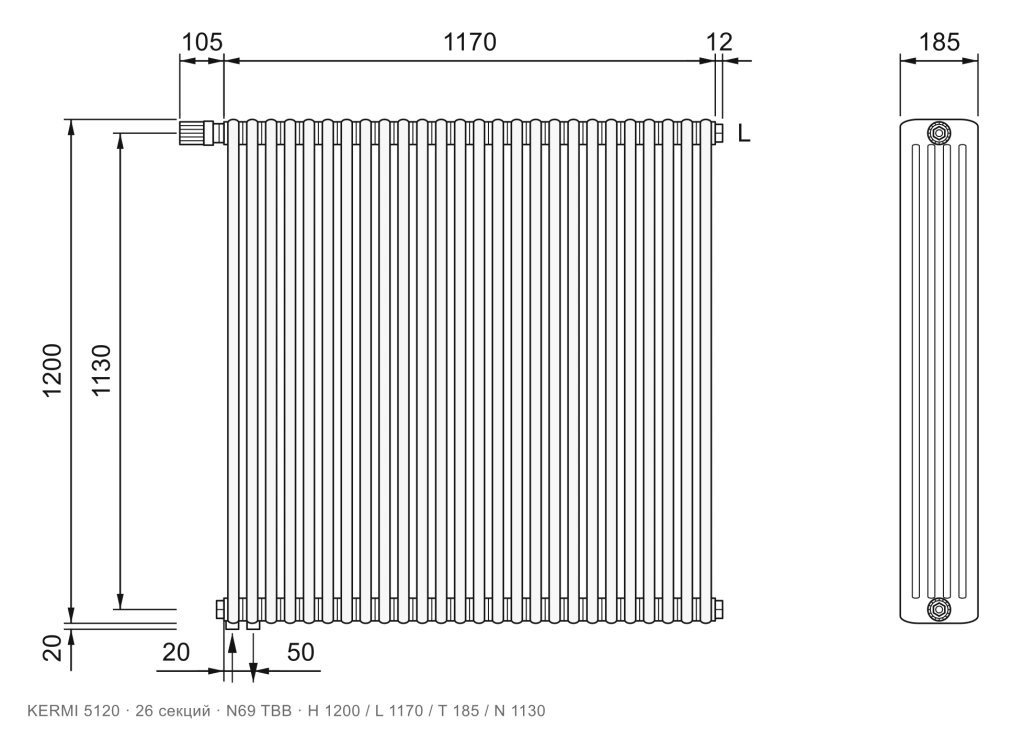

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 26 секций, подключение N69 ТВВ, размеры 1200×1170×185 мм
    26 секций L 1170мм

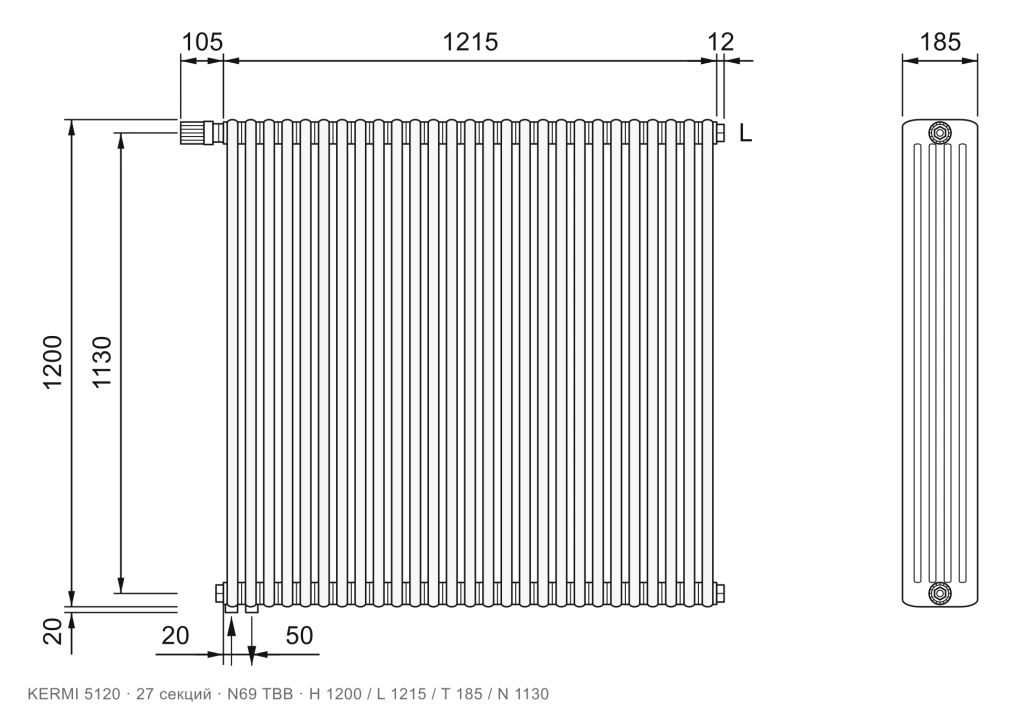

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 27 секций, подключение N69 ТВВ, размеры 1200×1215×185 мм
    27 секций L 1215мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 28 секций, подключение N69 ТВВ, размеры 1200×1260×185 мм
    28 секций L 1260мм

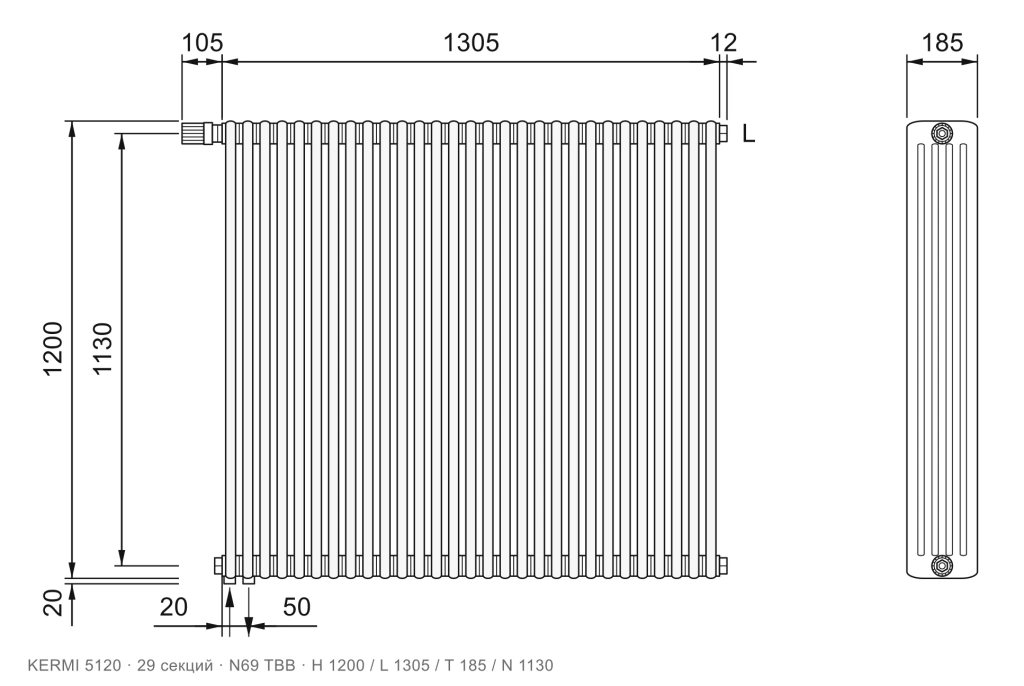

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 29 секций, подключение N69 ТВВ, размеры 1200×1305×185 мм
    29 секций L 1305мм

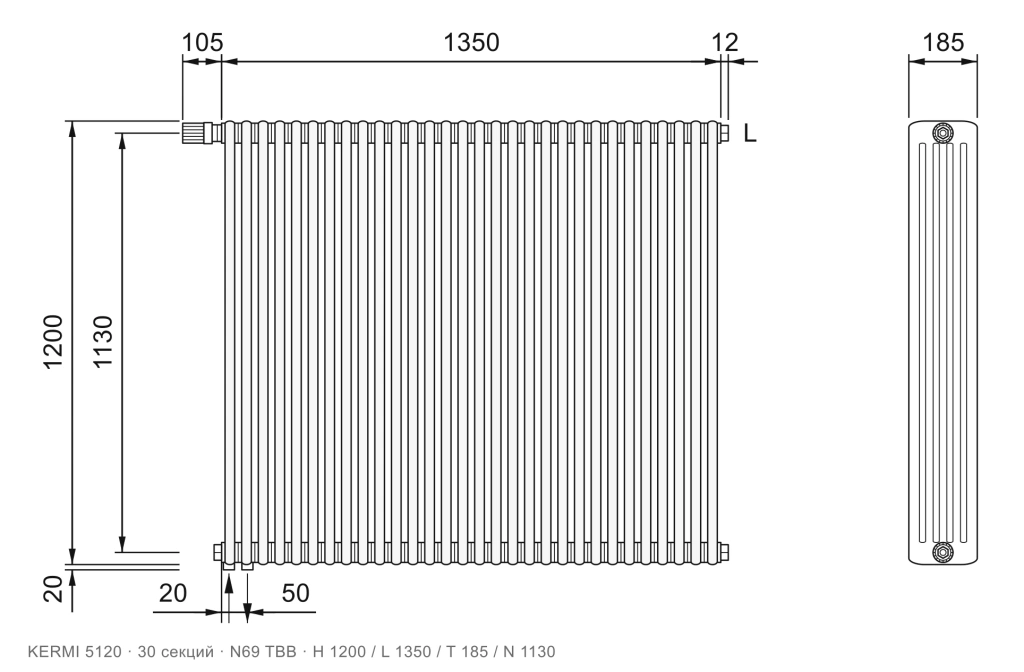

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 30 секций, подключение N69 ТВВ, размеры 1200×1350×185 мм
    30 секций L 1350мм

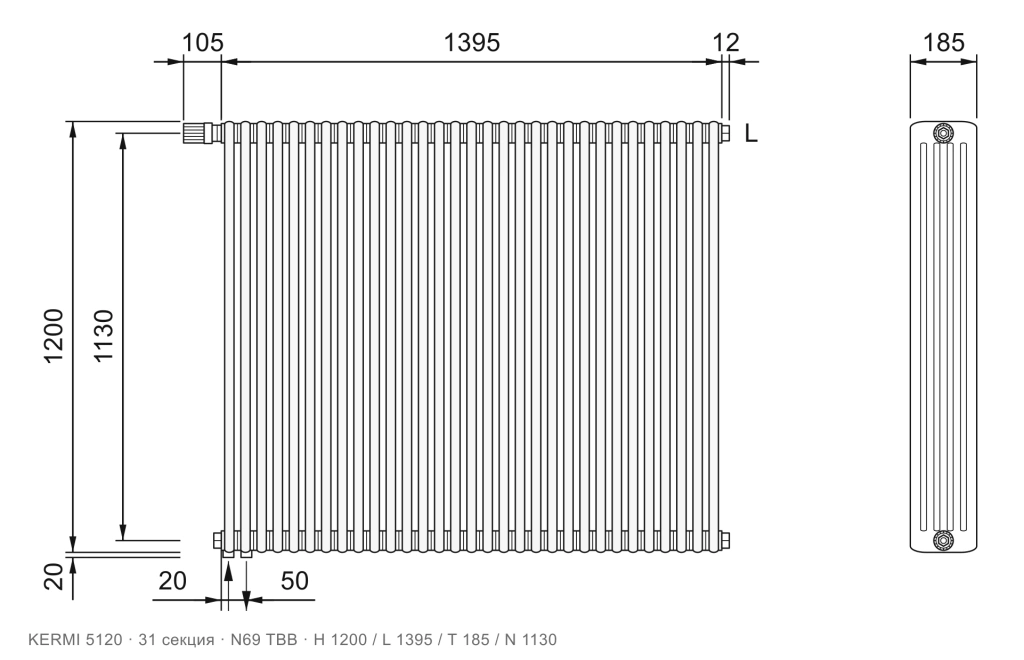

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 31 секция, подключение N69 ТВВ, размеры 1200×1395×185 мм
    31 секция L 1395мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 32 секции, подключение N69 ТВВ, размеры 1200×1440×185 мм
    32 секции L 1440мм

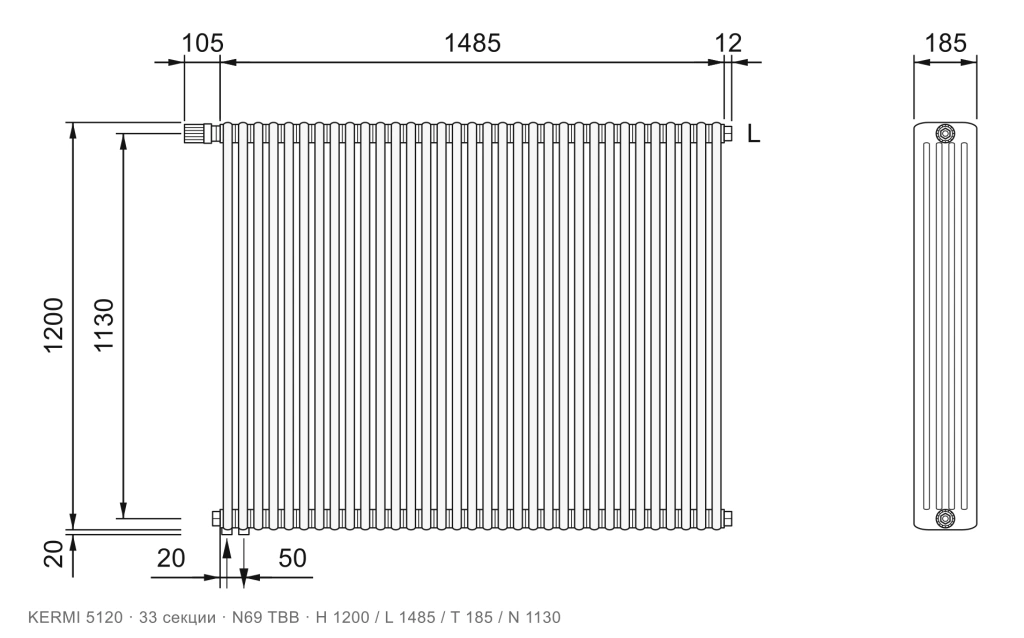

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 33 секции, подключение N69 ТВВ, размеры 1200×1485×185 мм
    33 секции L 1485мм

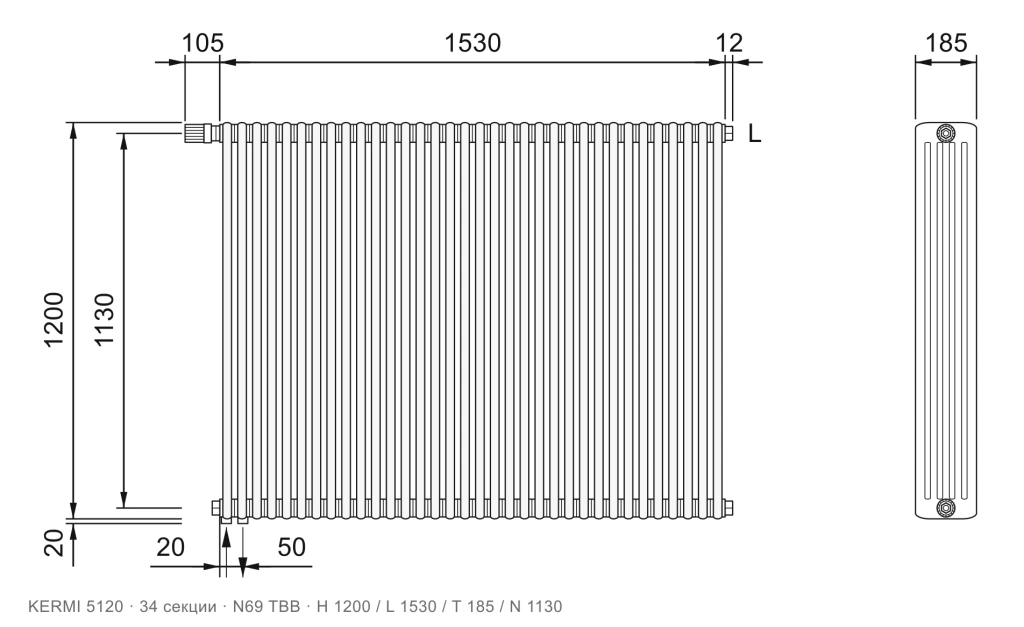

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 34 секции, подключение N69 ТВВ, размеры 1200×1530×185 мм
    34 секции L 1530мм

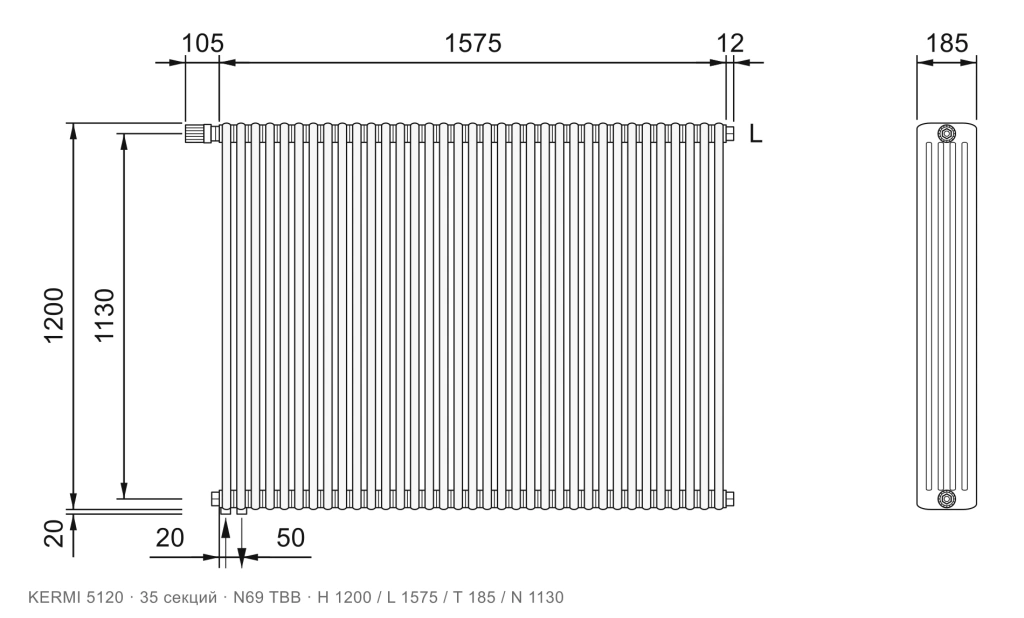

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 35 секций, подключение N69 ТВВ, размеры 1200×1575×185 мм
    35 секций L 1575мм

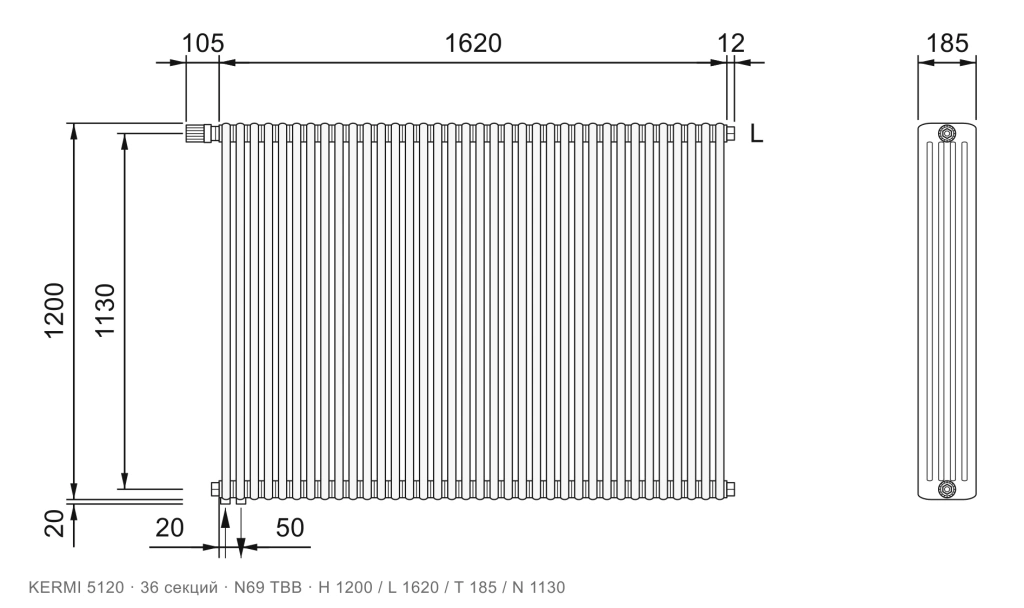

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 36 секций, подключение N69 ТВВ, размеры 1200×1620×185 мм
    36 секций L 1620мм

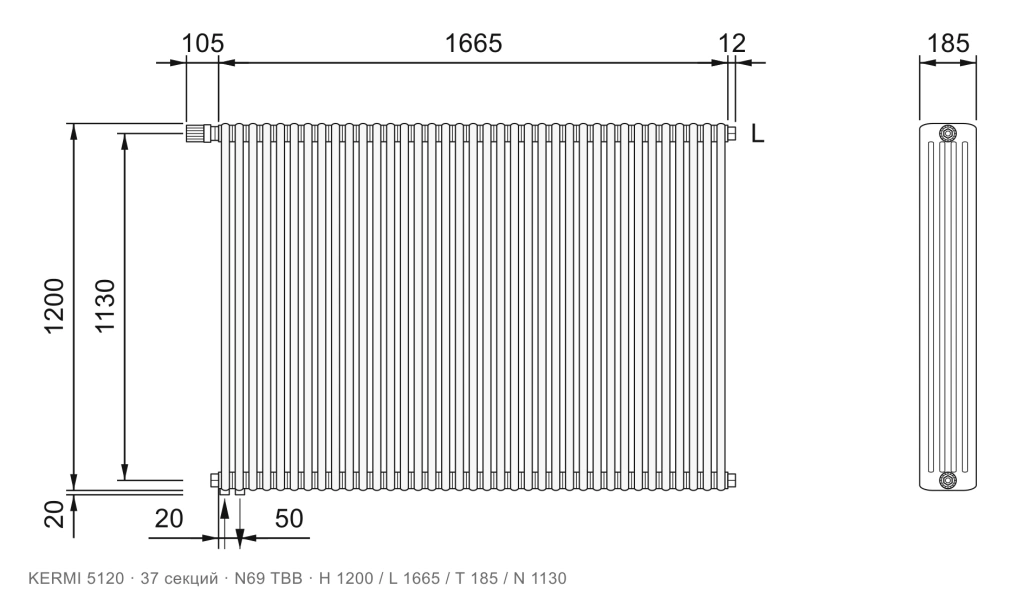

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 37 секций, подключение N69 ТВВ, размеры 1200×1665×185 мм
    37 секций L 1665мм

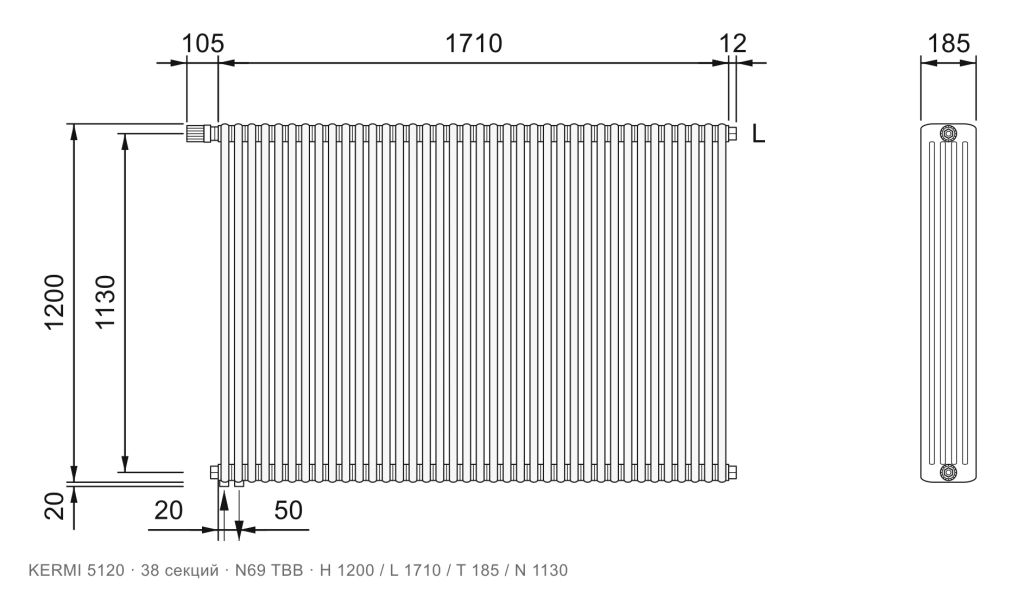

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 38 секций, подключение N69 ТВВ, размеры 1200×1710×185 мм
    38 секций L 1710мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 39 секций, подключение N69 ТВВ, размеры 1200×1755×185 мм
    39 секций L 1755мм

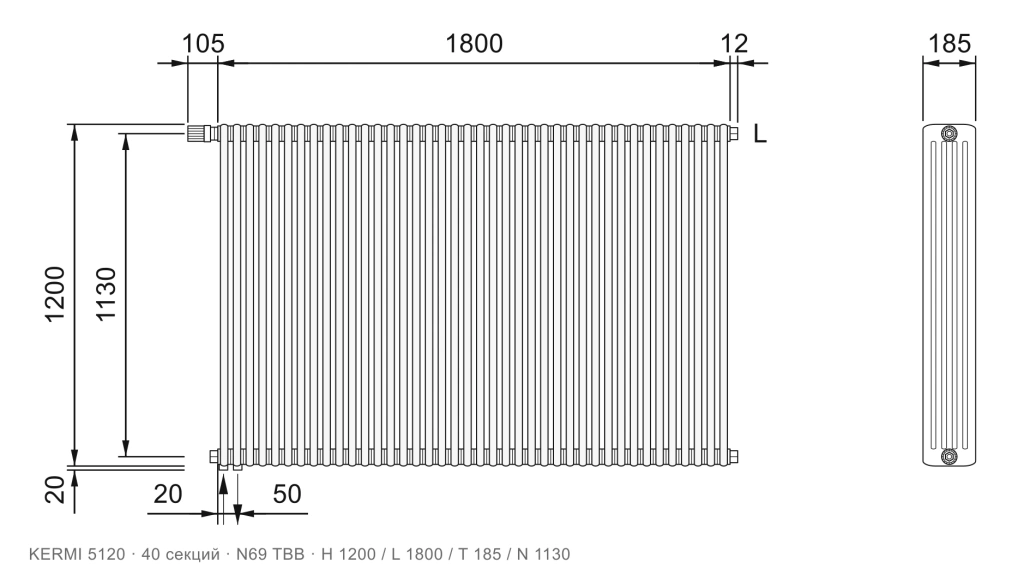

  • Габаритный чертёж трубчатого радиатора KERMI 5120, 40 секций, подключение N69 ТВВ, размеры 1200×1800×185 мм
    40 секций L 1800мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 41 секция, подключение N69 ТВВ, размеры 1200×1845×185 мм
    41 секция L 1845мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 42 секции, подключение N69 ТВВ, размеры 1200×1890×185 мм
    42 секции L 1890мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 43 секции, подключение N69 ТВВ, размеры 1200×1935×185 мм
    43 секции L 1935мм
  • Габаритный чертёж трубчатого радиатора KERMI 5120, 44 секции, подключение N69 ТВВ, размеры 1200×1980×185 мм
    44 секции L 1980мм

Другие 5-трубчатые модели
Самые продаваемые товары
Обратная связь
+7 (495) 151-42-36
Уведомление об использовании cookies

Сайт использует необходимые для работы cookies. Продолжая использование, вы соглашаетесь с их применением. Подробнее в политике конфиденциальности
