Чертежи и размеры KERMI 5200

Серия: 5-трубчатые
Высота H: 2000мм
Глубина T: 185мм
Межосевое N: 1930мм
Длина L: 90-1350мм
Секций: №12 2-30, №69 ТВВ 4-30

Подбор чертежа

Модель радиатора

Количество секций

Тип подключения

№12, боковое от 2 до 30 секций №69 ТВВ, нижнее с термовентилем от 4 до 30 секций

Габаритный чертёж трубчатого радиатора KERMI 5200, 10 секций, подключение N12, размеры 2000×450×185 мм

KERMI 5200, 10 секций, №12

HВысота: 2000мм
LДлина: 450мм
TГлубина: 185мм
NМежосевое: 1930мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 2000 мм, Глубина T 185 мм, Межосевое N 1930 мм

Секций	Длина L	№12 боковое	№69 ТВВ нижнее с термовентилем

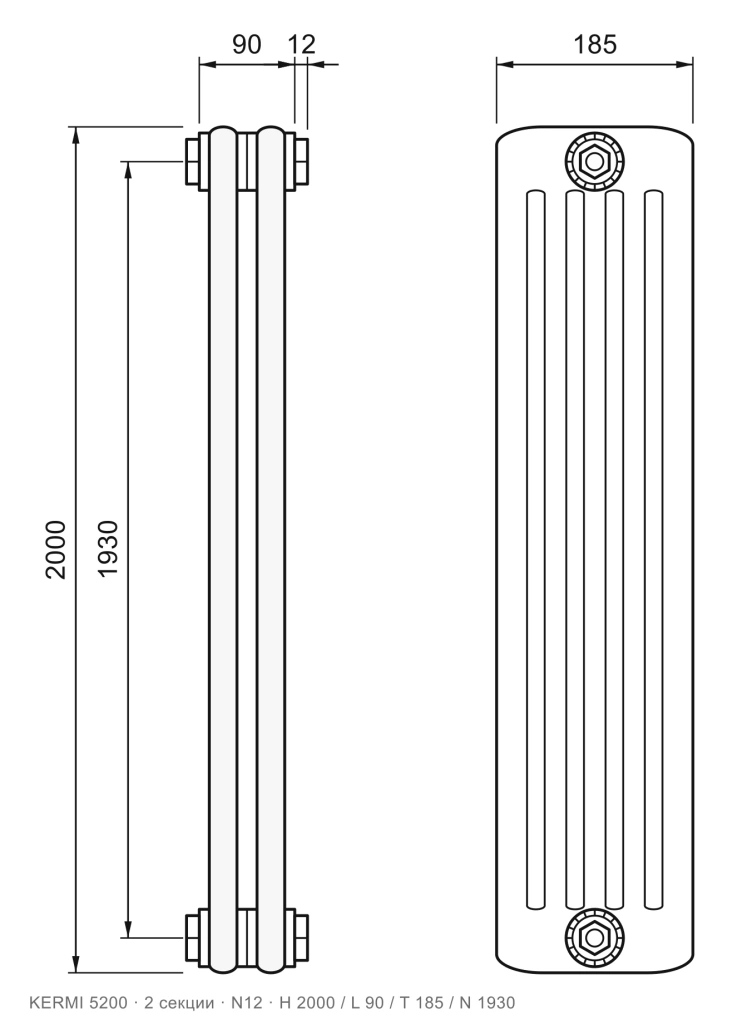

2	90мм	Схема: KERMI 5200, 2 секции, №12 В каталог: KERMI 5200, 2 секции, №12, RAL 9016	нет

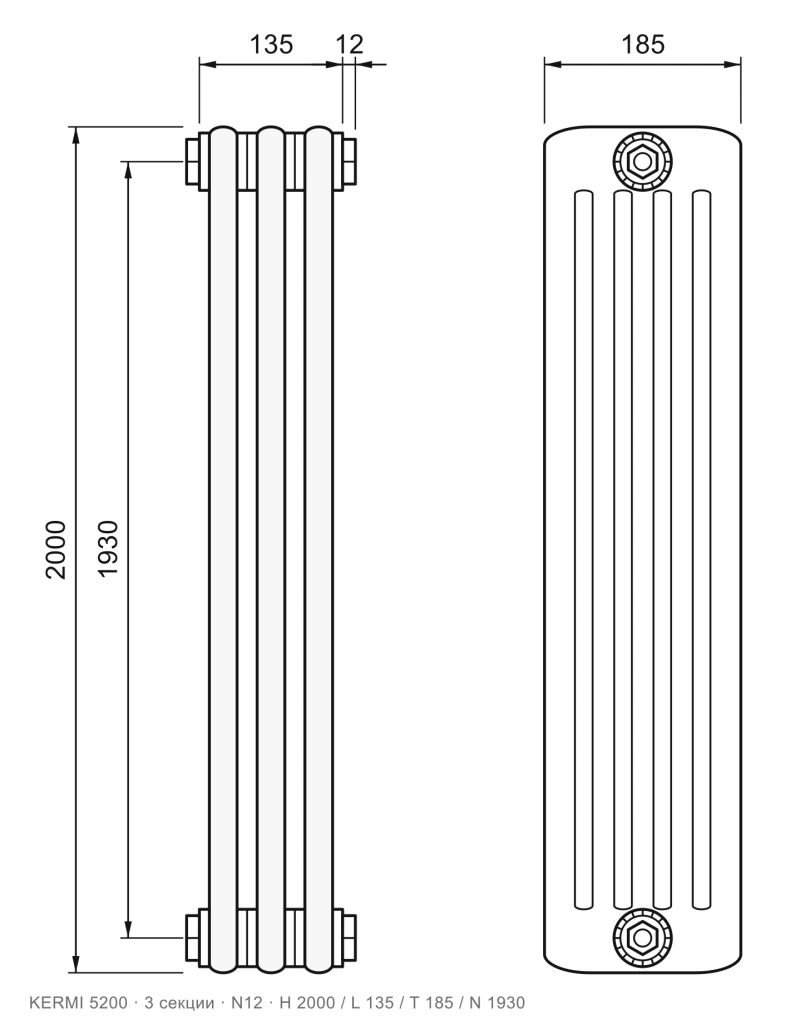

3	135мм	Схема: KERMI 5200, 3 секции, №12 В каталог: KERMI 5200, 3 секции, №12, RAL 9016	нет

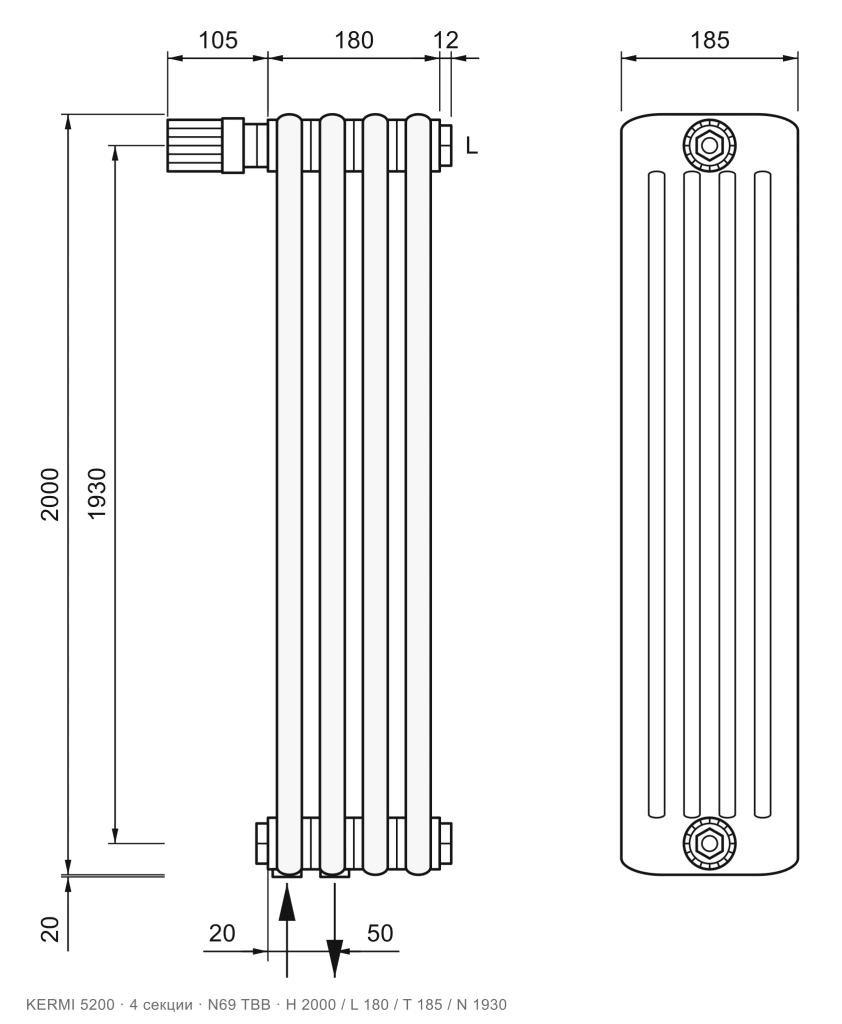

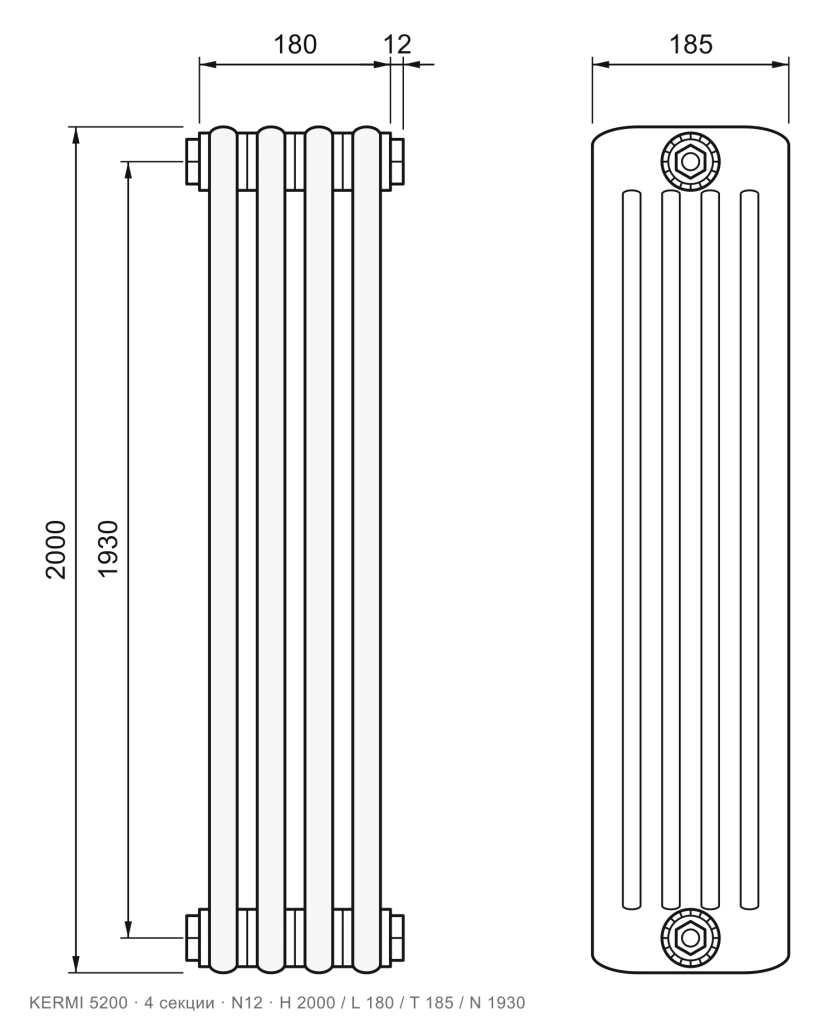

4	180мм	Схема: KERMI 5200, 4 секции, №12 В каталог: KERMI 5200, 4 секции, №12, RAL 9016	Схема: KERMI 5200, 4 секции, №69 ТВВ В каталог: KERMI 5200, 4 секции, №69 ТВВ, RAL 9016

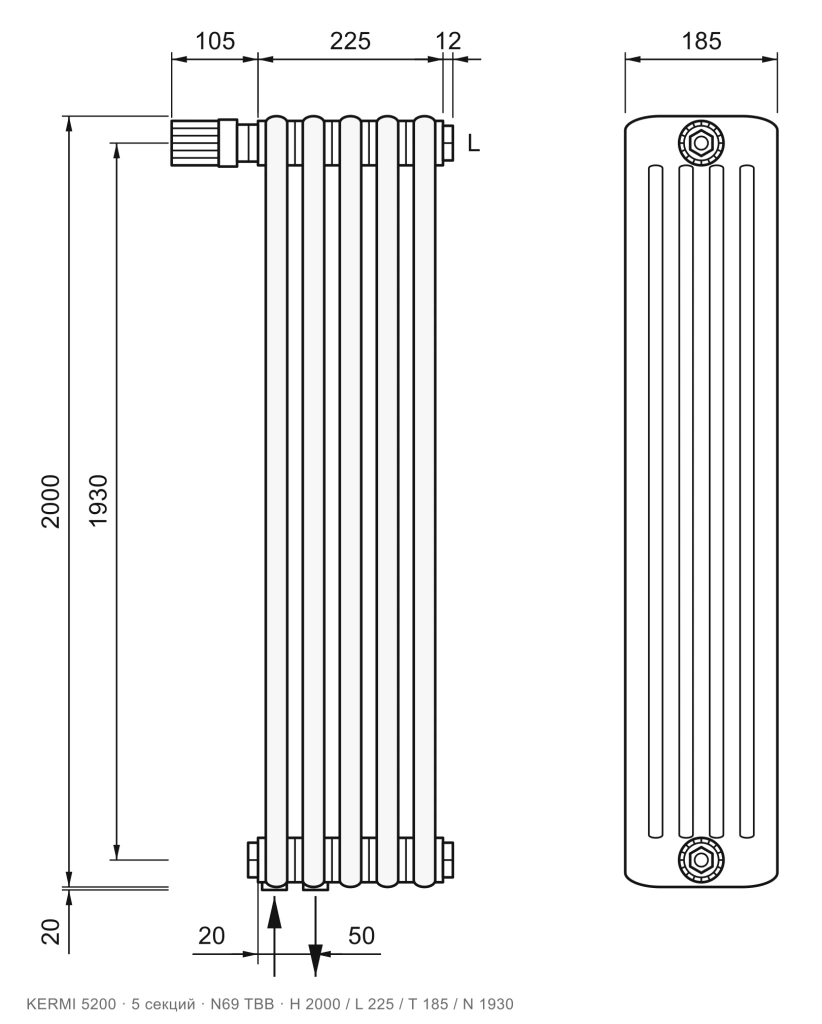

5	225мм	Схема: KERMI 5200, 5 секций, №12 В каталог: KERMI 5200, 5 секций, №12, RAL 9016	Схема: KERMI 5200, 5 секций, №69 ТВВ В каталог: KERMI 5200, 5 секций, №69 ТВВ, RAL 9016

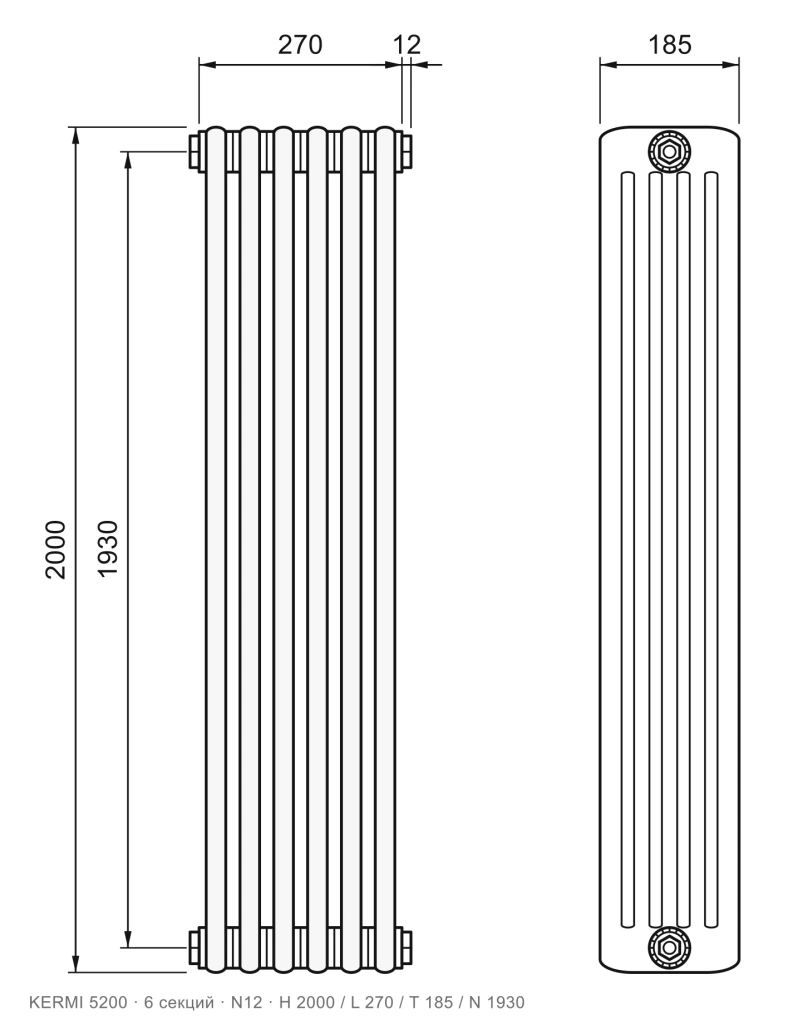

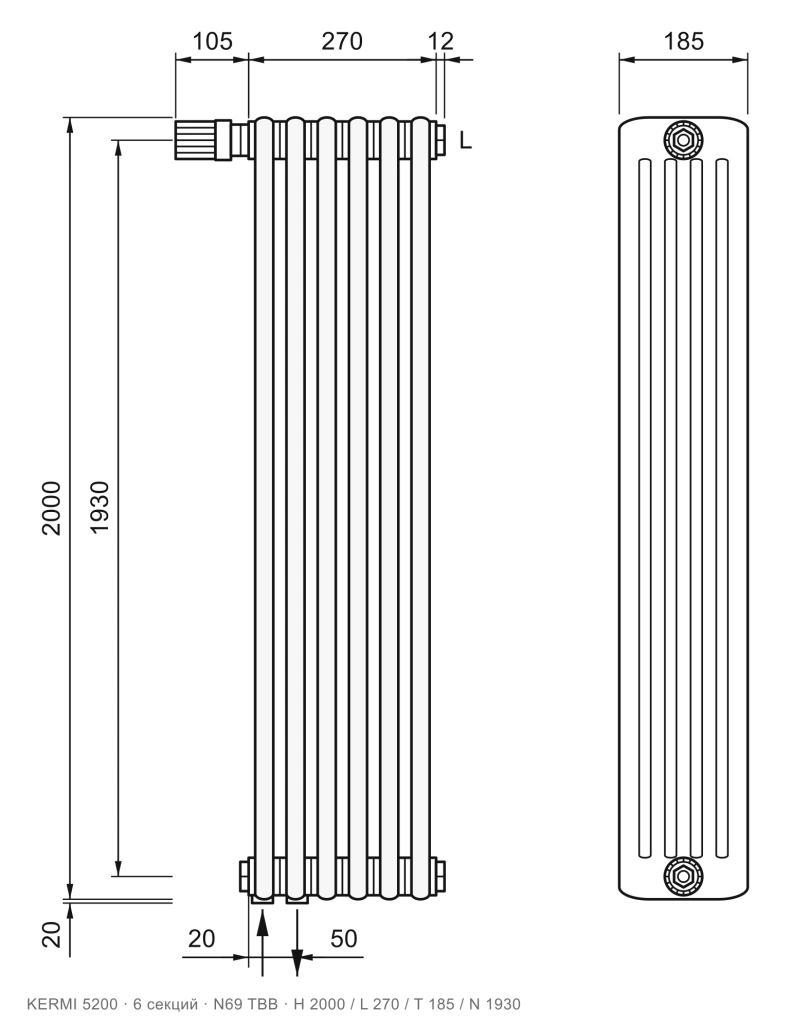

6	270мм	Схема: KERMI 5200, 6 секций, №12 В каталог: KERMI 5200, 6 секций, №12, RAL 9016	Схема: KERMI 5200, 6 секций, №69 ТВВ В каталог: KERMI 5200, 6 секций, №69 ТВВ, RAL 9016

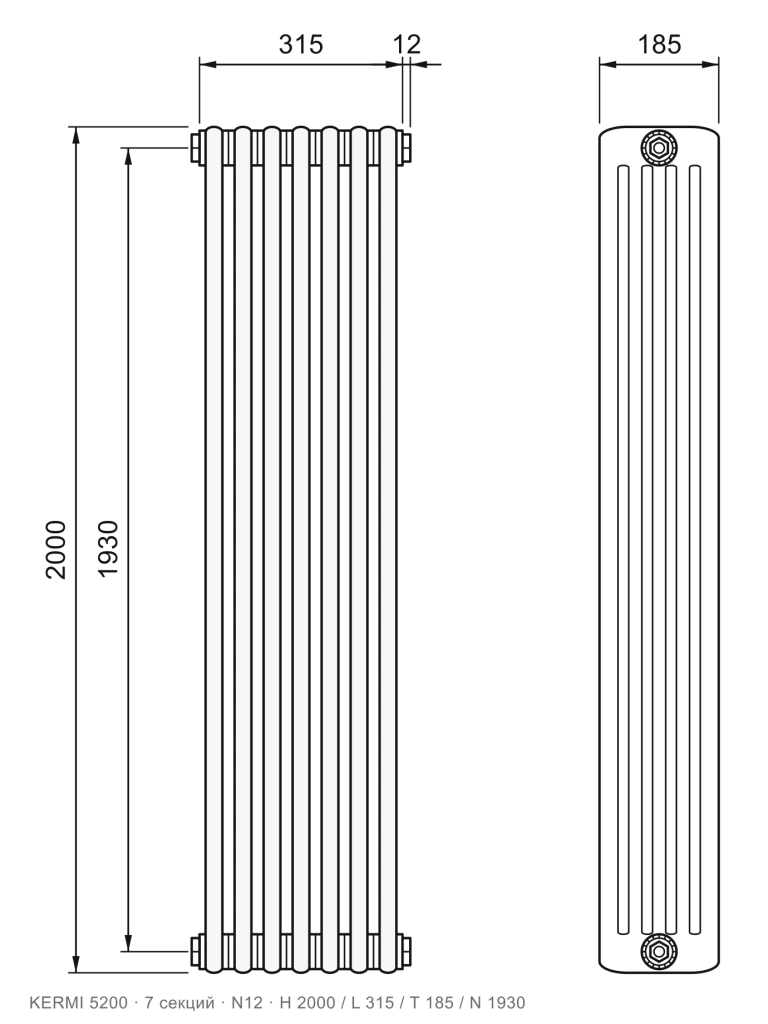

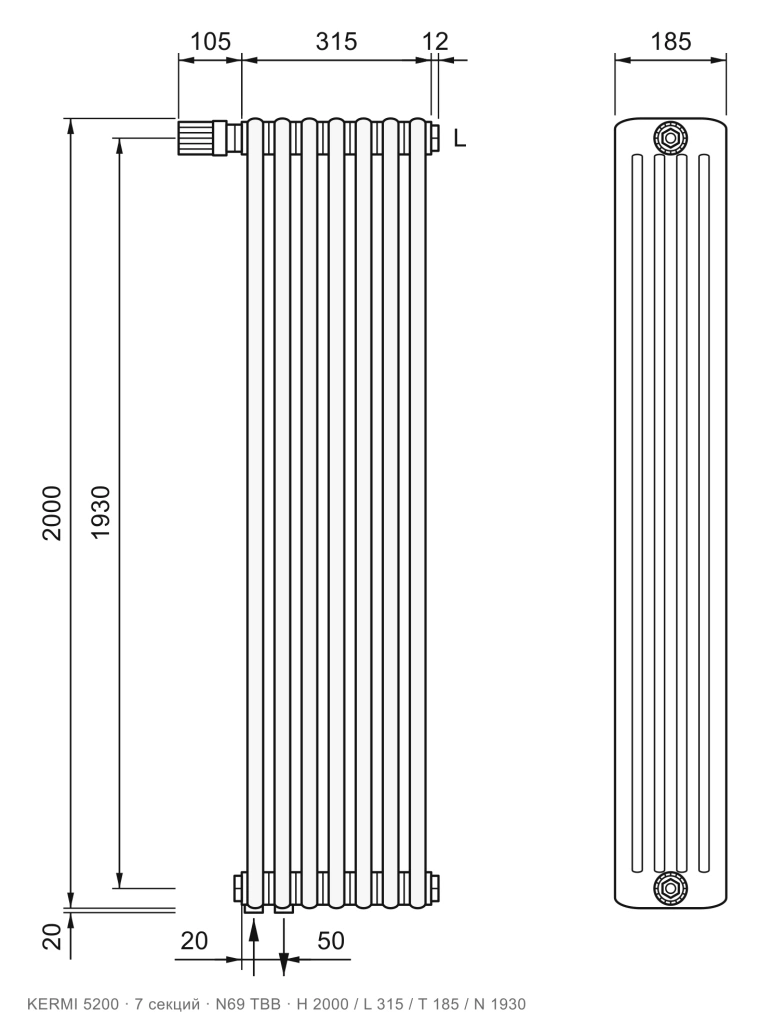

7	315мм	Схема: KERMI 5200, 7 секций, №12 В каталог: KERMI 5200, 7 секций, №12, RAL 9016	Схема: KERMI 5200, 7 секций, №69 ТВВ В каталог: KERMI 5200, 7 секций, №69 ТВВ, RAL 9016

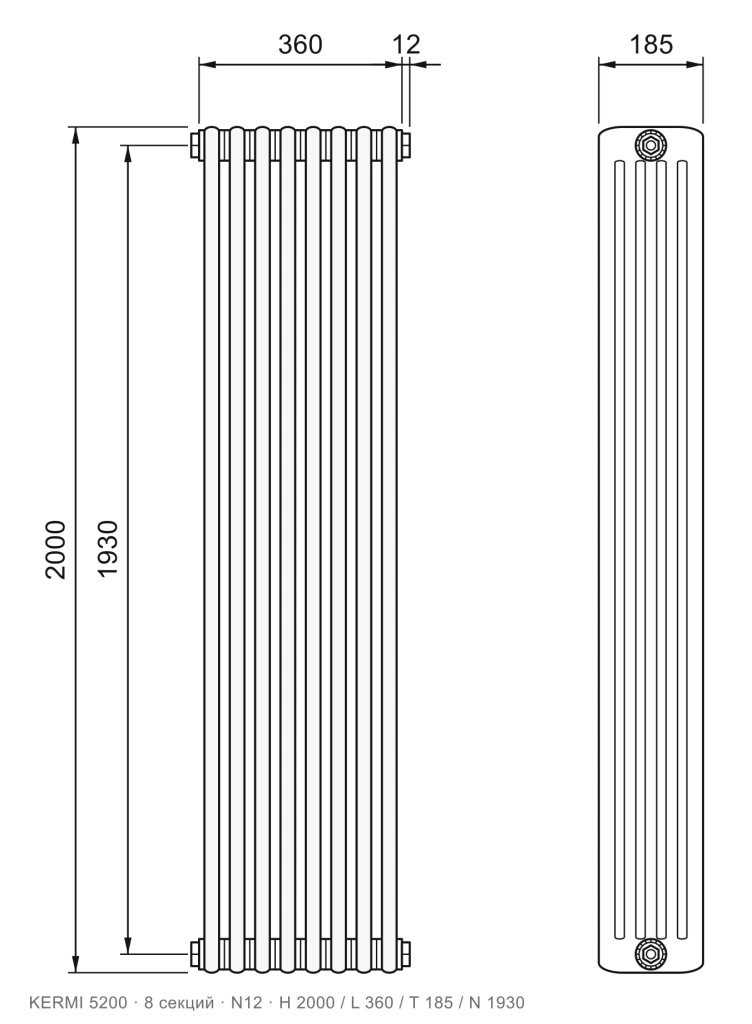

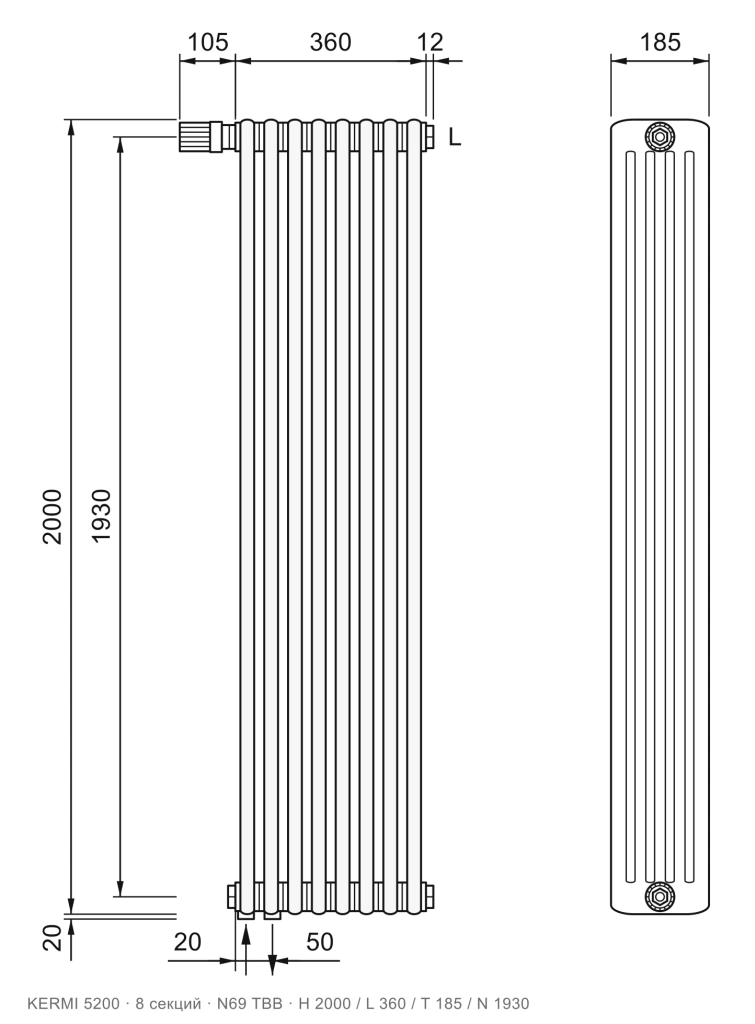

8	360мм	Схема: KERMI 5200, 8 секций, №12 В каталог: KERMI 5200, 8 секций, №12, RAL 9016	Схема: KERMI 5200, 8 секций, №69 ТВВ В каталог: KERMI 5200, 8 секций, №69 ТВВ, RAL 9016

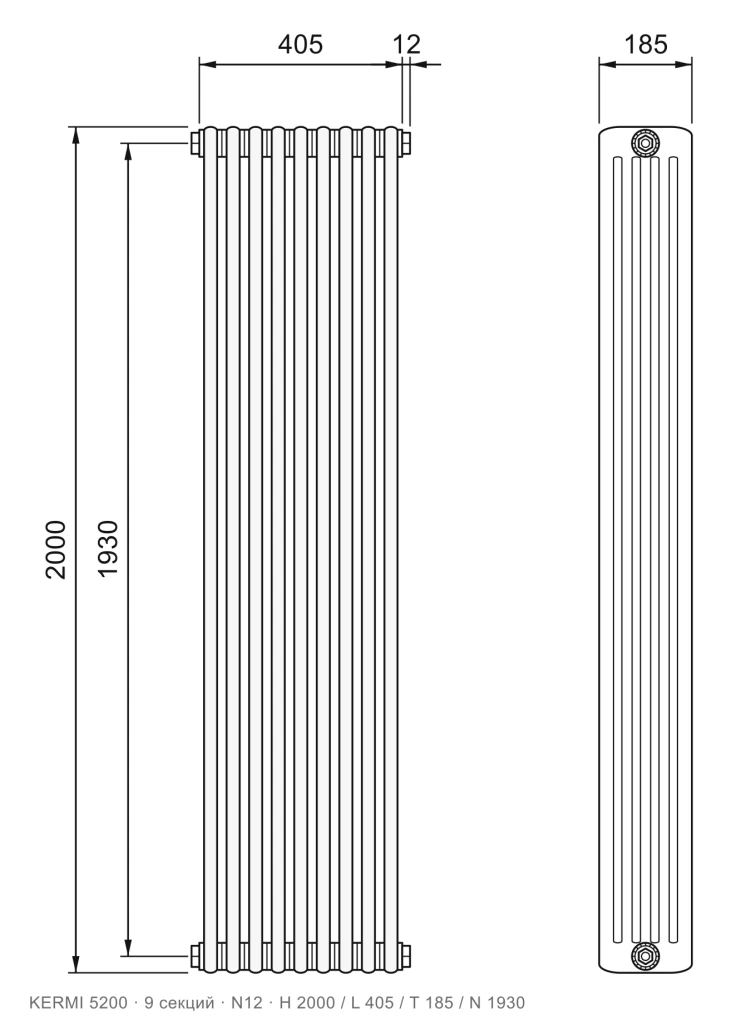

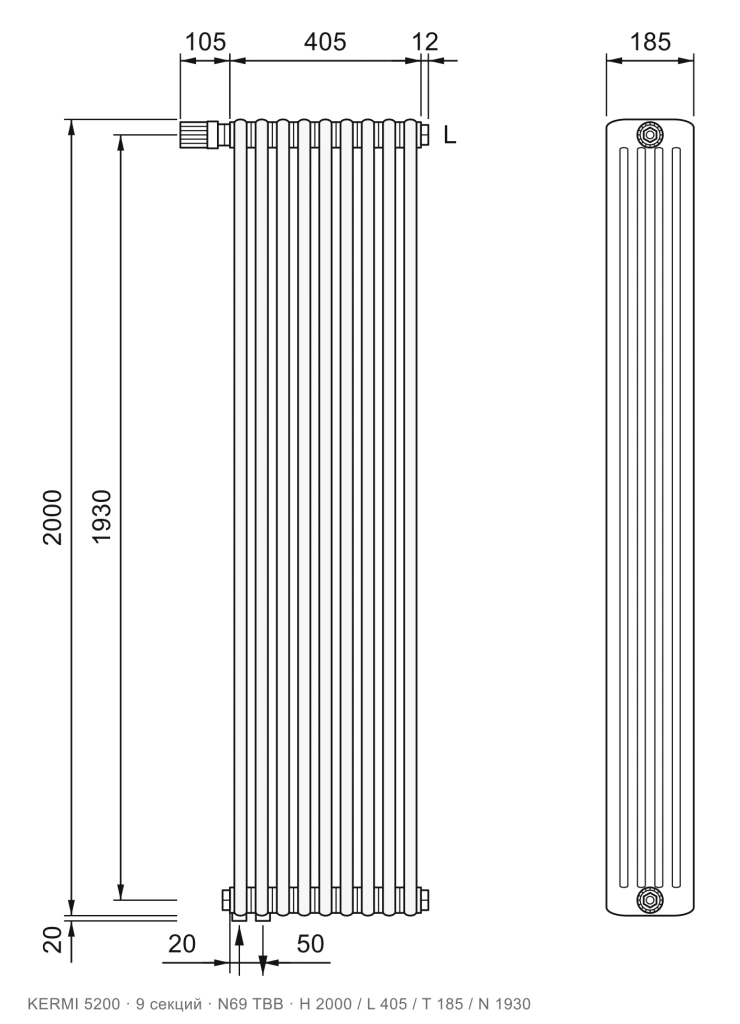

9	405мм	Схема: KERMI 5200, 9 секций, №12 В каталог: KERMI 5200, 9 секций, №12, RAL 9016	Схема: KERMI 5200, 9 секций, №69 ТВВ В каталог: KERMI 5200, 9 секций, №69 ТВВ, RAL 9016

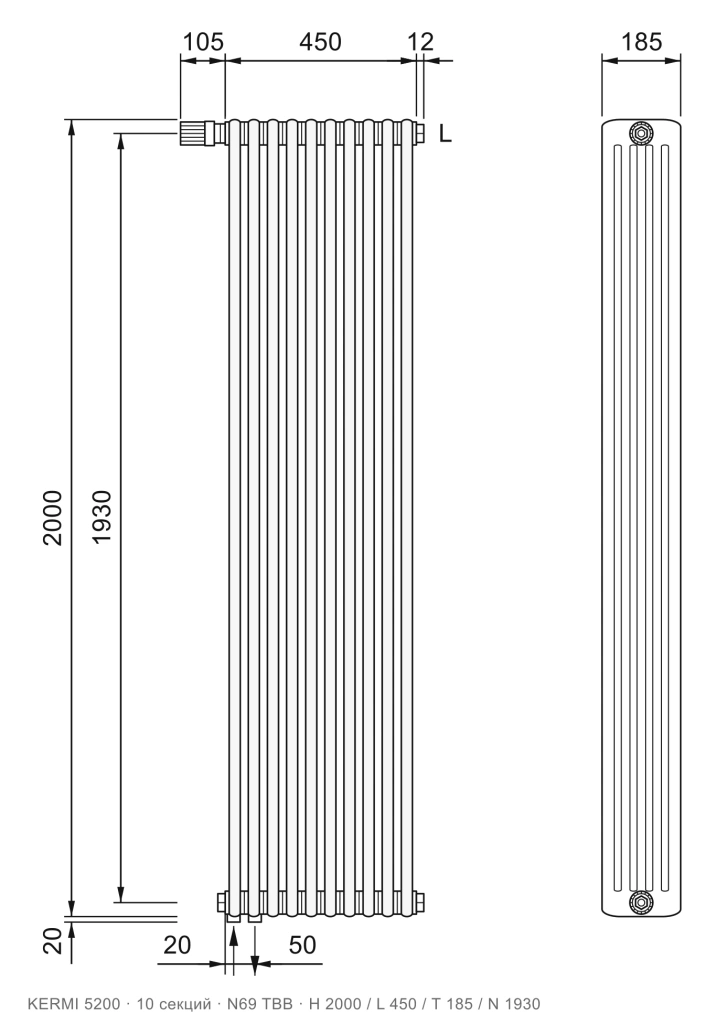

10	450мм	Схема: KERMI 5200, 10 секций, №12 В каталог: KERMI 5200, 10 секций, №12, RAL 9016	Схема: KERMI 5200, 10 секций, №69 ТВВ В каталог: KERMI 5200, 10 секций, №69 ТВВ, RAL 9016
11	495мм	Схема: KERMI 5200, 11 секций, №12 В каталог: KERMI 5200, 11 секций, №12, RAL 9016	Схема: KERMI 5200, 11 секций, №69 ТВВ В каталог: KERMI 5200, 11 секций, №69 ТВВ, RAL 9016

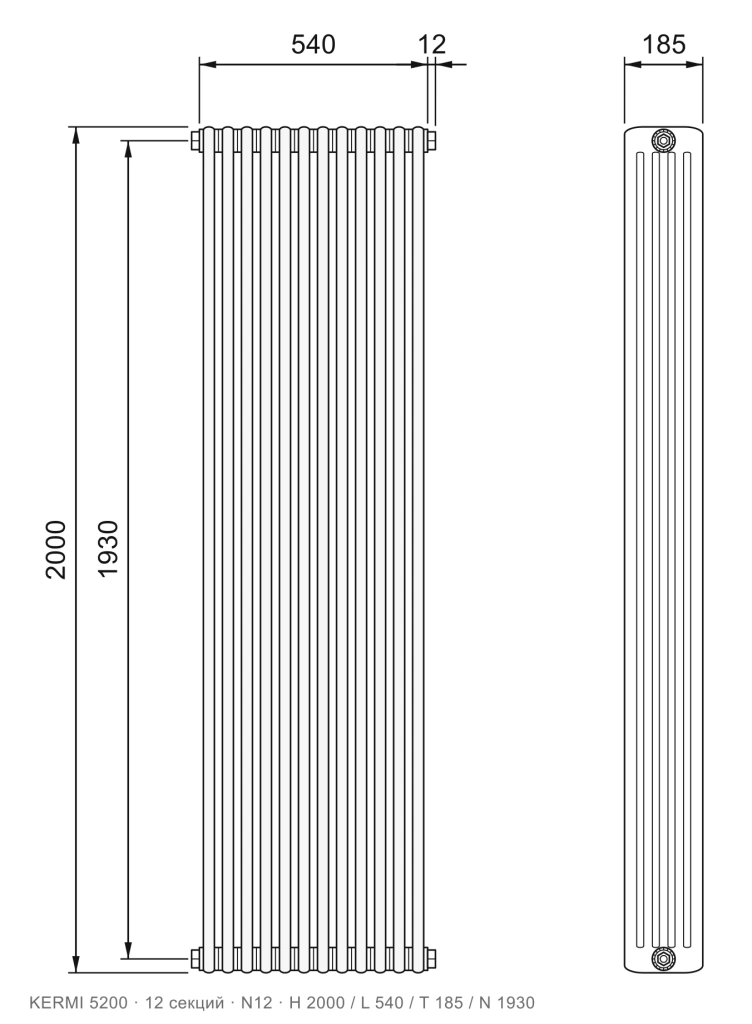

12	540мм	Схема: KERMI 5200, 12 секций, №12 В каталог: KERMI 5200, 12 секций, №12, RAL 9016	Схема: KERMI 5200, 12 секций, №69 ТВВ В каталог: KERMI 5200, 12 секций, №69 ТВВ, RAL 9016
13	585мм	Схема: KERMI 5200, 13 секций, №12 В каталог: KERMI 5200, 13 секций, №12, RAL 9016	Схема: KERMI 5200, 13 секций, №69 ТВВ В каталог: KERMI 5200, 13 секций, №69 ТВВ, RAL 9016

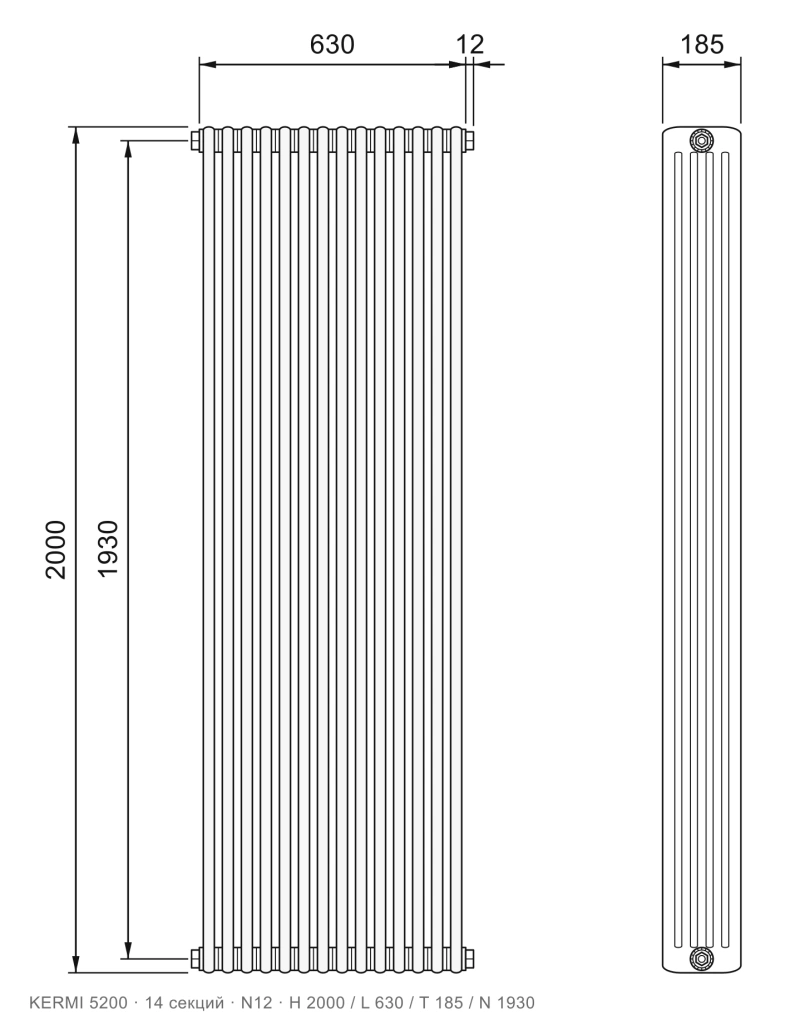

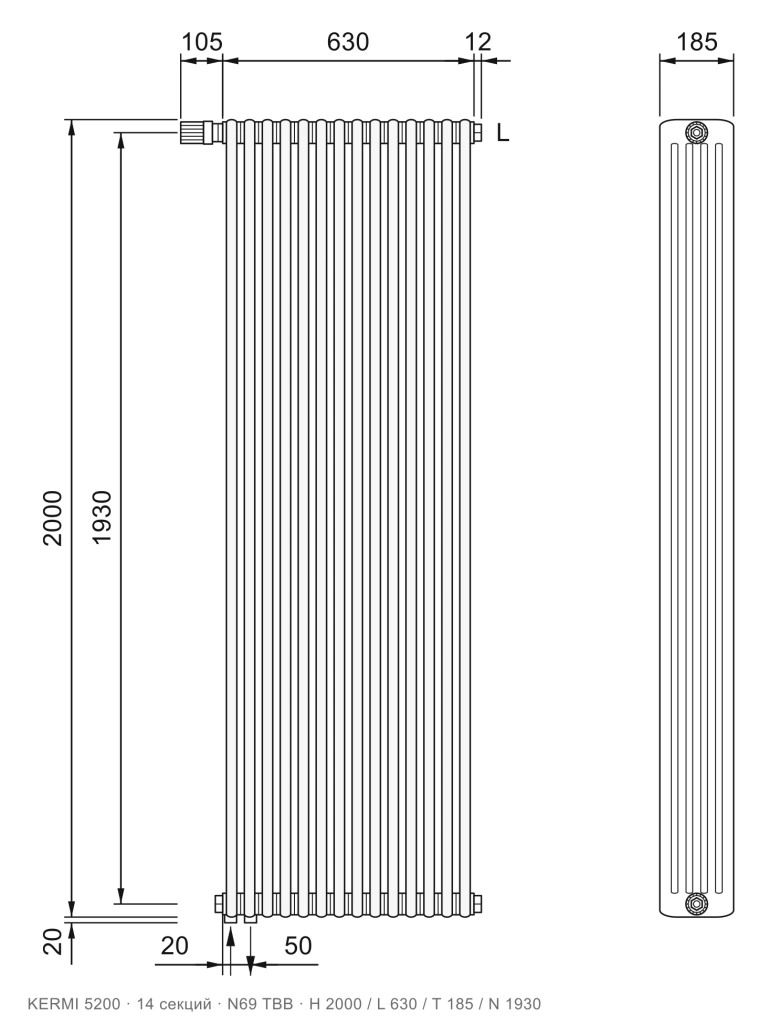

14	630мм	Схема: KERMI 5200, 14 секций, №12 В каталог: KERMI 5200, 14 секций, №12, RAL 9016	Схема: KERMI 5200, 14 секций, №69 ТВВ В каталог: KERMI 5200, 14 секций, №69 ТВВ, RAL 9016

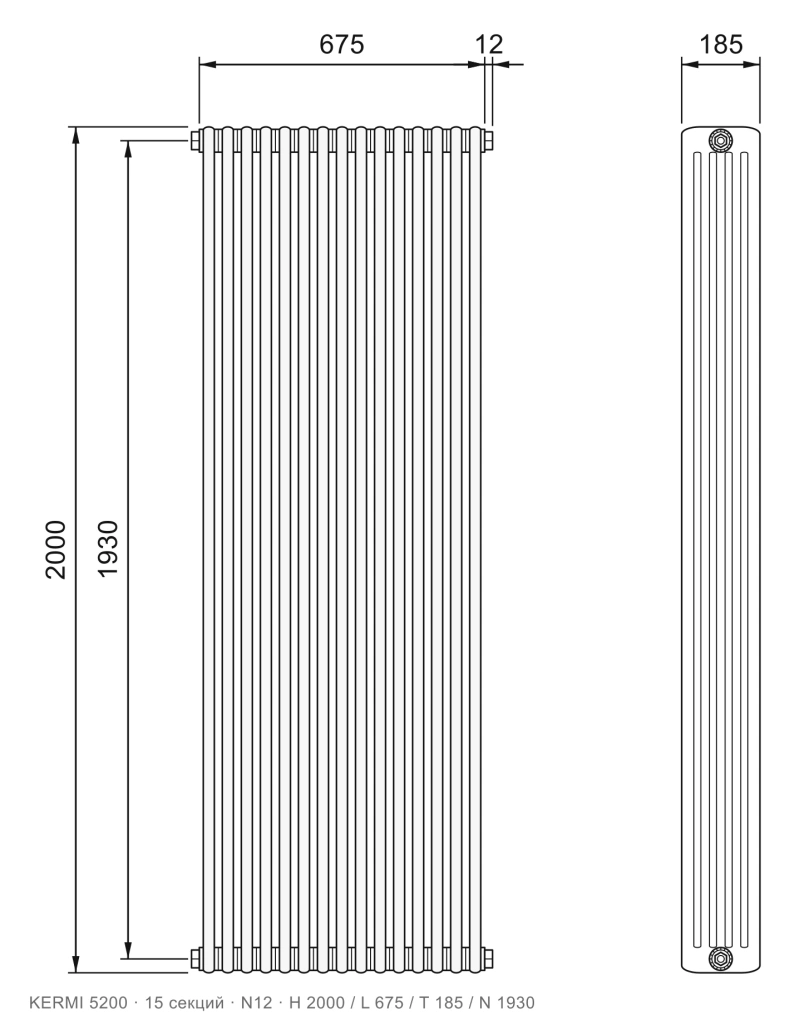

15	675мм	Схема: KERMI 5200, 15 секций, №12 В каталог: KERMI 5200, 15 секций, №12, RAL 9016	Схема: KERMI 5200, 15 секций, №69 ТВВ В каталог: KERMI 5200, 15 секций, №69 ТВВ, RAL 9016

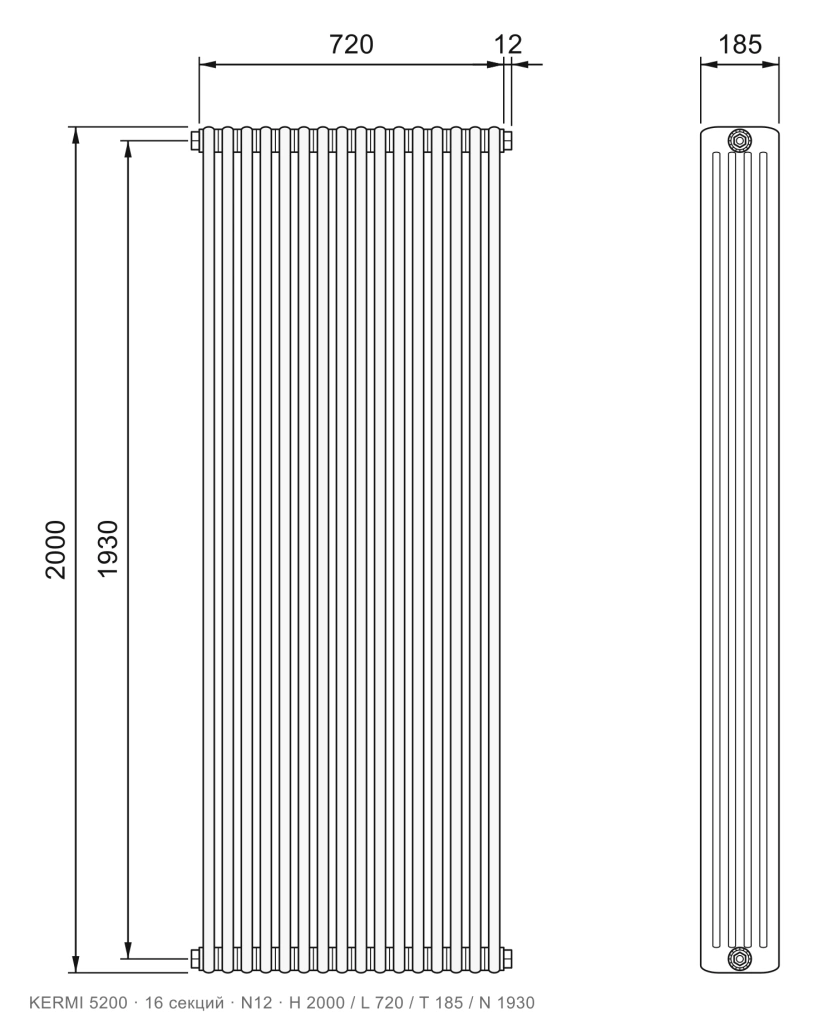

16	720мм	Схема: KERMI 5200, 16 секций, №12 В каталог: KERMI 5200, 16 секций, №12, RAL 9016	Схема: KERMI 5200, 16 секций, №69 ТВВ В каталог: KERMI 5200, 16 секций, №69 ТВВ, RAL 9016

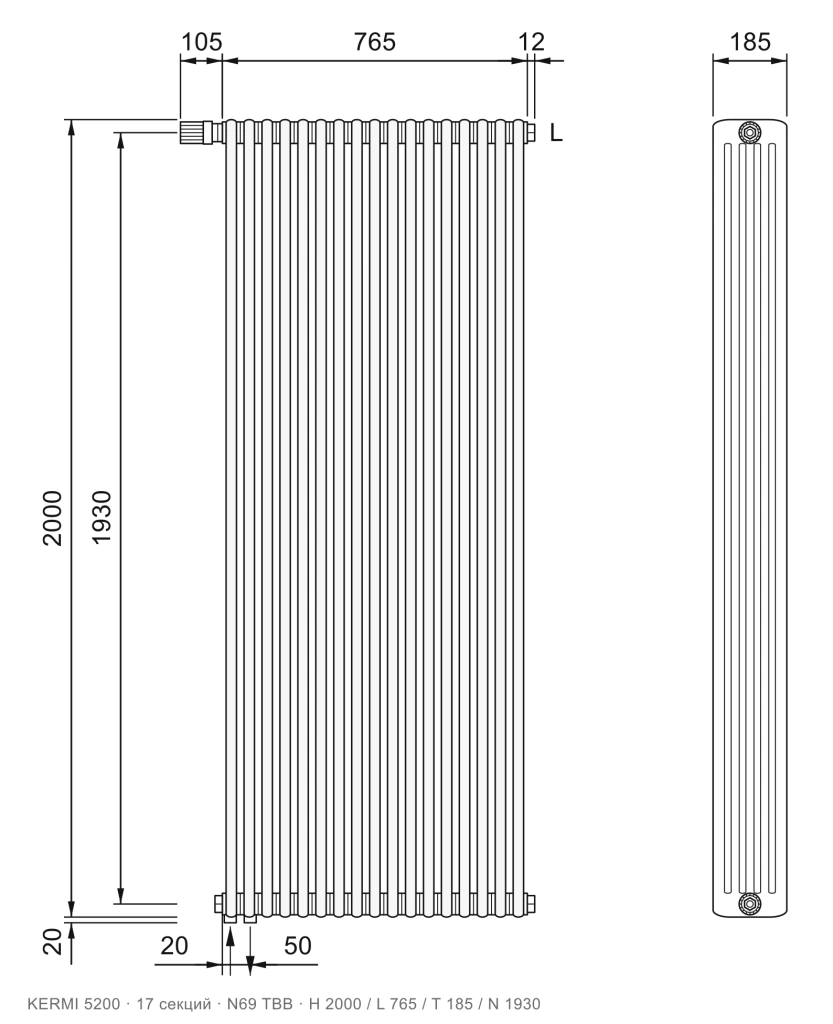

17	765мм	Схема: KERMI 5200, 17 секций, №12 В каталог: KERMI 5200, 17 секций, №12, RAL 9016	Схема: KERMI 5200, 17 секций, №69 ТВВ В каталог: KERMI 5200, 17 секций, №69 ТВВ, RAL 9016
18	810мм	Схема: KERMI 5200, 18 секций, №12 В каталог: KERMI 5200, 18 секций, №12, RAL 9016	Схема: KERMI 5200, 18 секций, №69 ТВВ В каталог: KERMI 5200, 18 секций, №69 ТВВ, RAL 9016

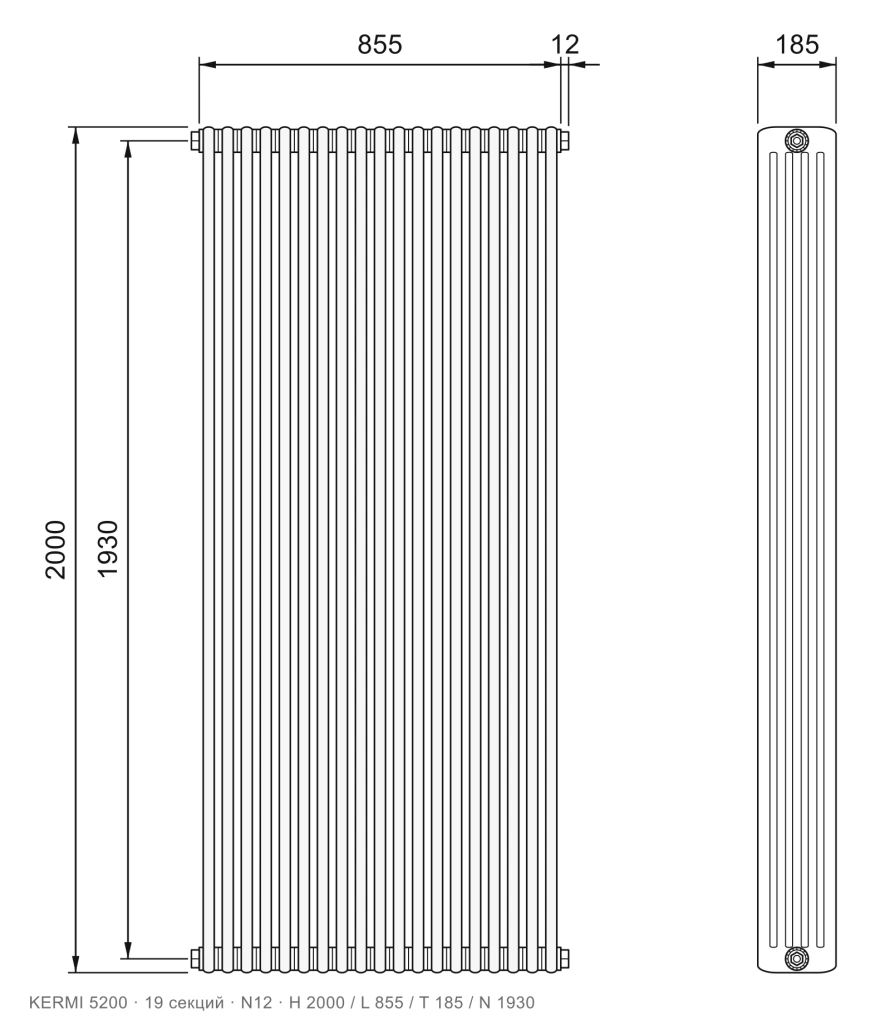

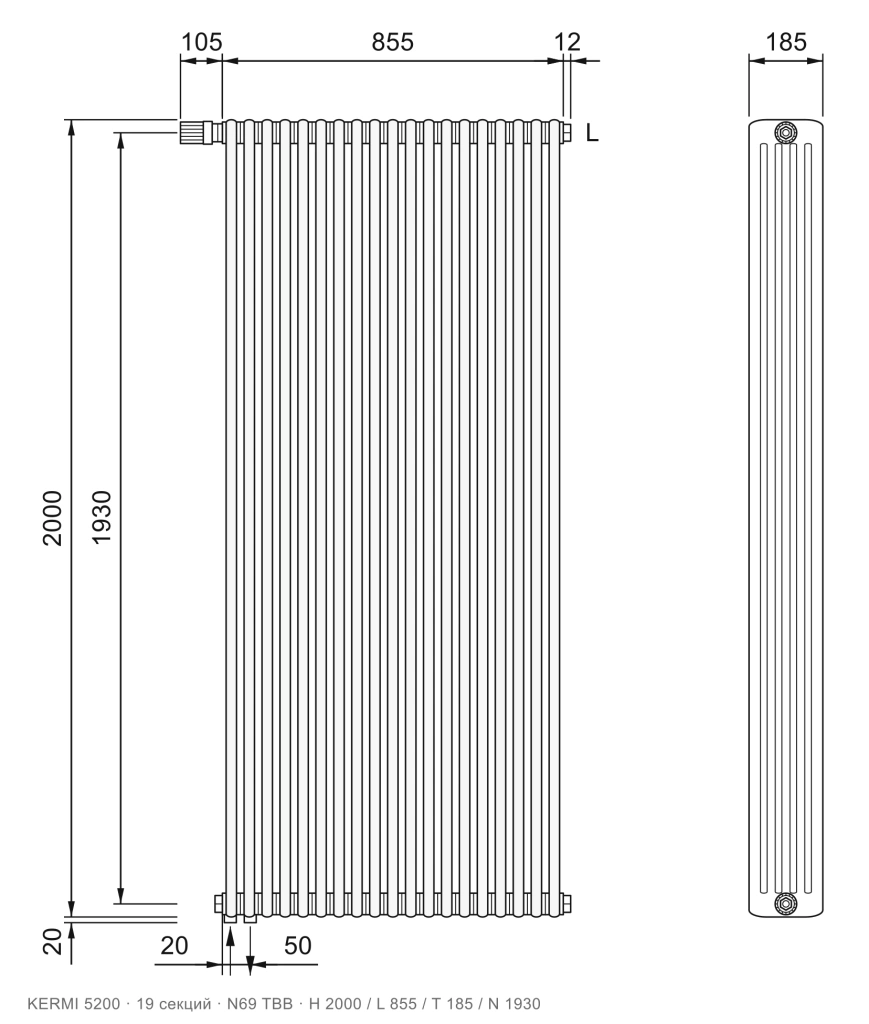

19	855мм	Схема: KERMI 5200, 19 секций, №12 В каталог: KERMI 5200, 19 секций, №12, RAL 9016	Схема: KERMI 5200, 19 секций, №69 ТВВ В каталог: KERMI 5200, 19 секций, №69 ТВВ, RAL 9016

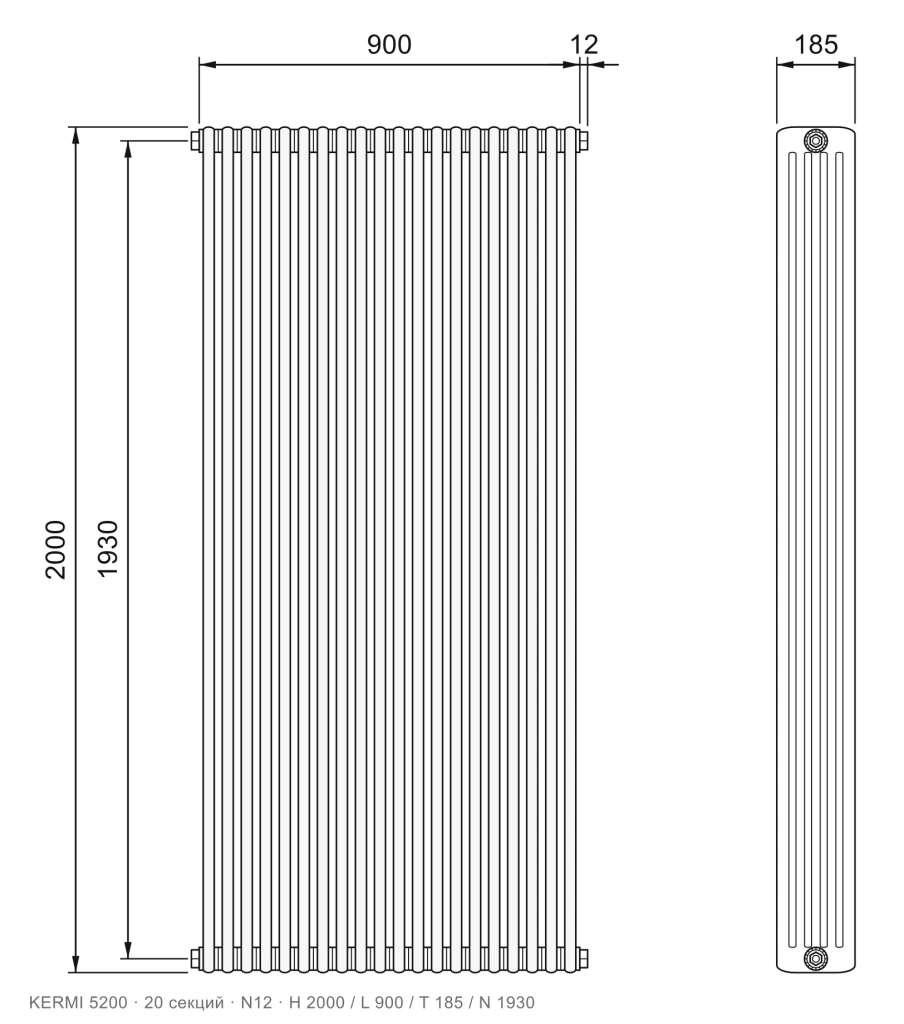

20	900мм	Схема: KERMI 5200, 20 секций, №12 В каталог: KERMI 5200, 20 секций, №12, RAL 9016	Схема: KERMI 5200, 20 секций, №69 ТВВ В каталог: KERMI 5200, 20 секций, №69 ТВВ, RAL 9016

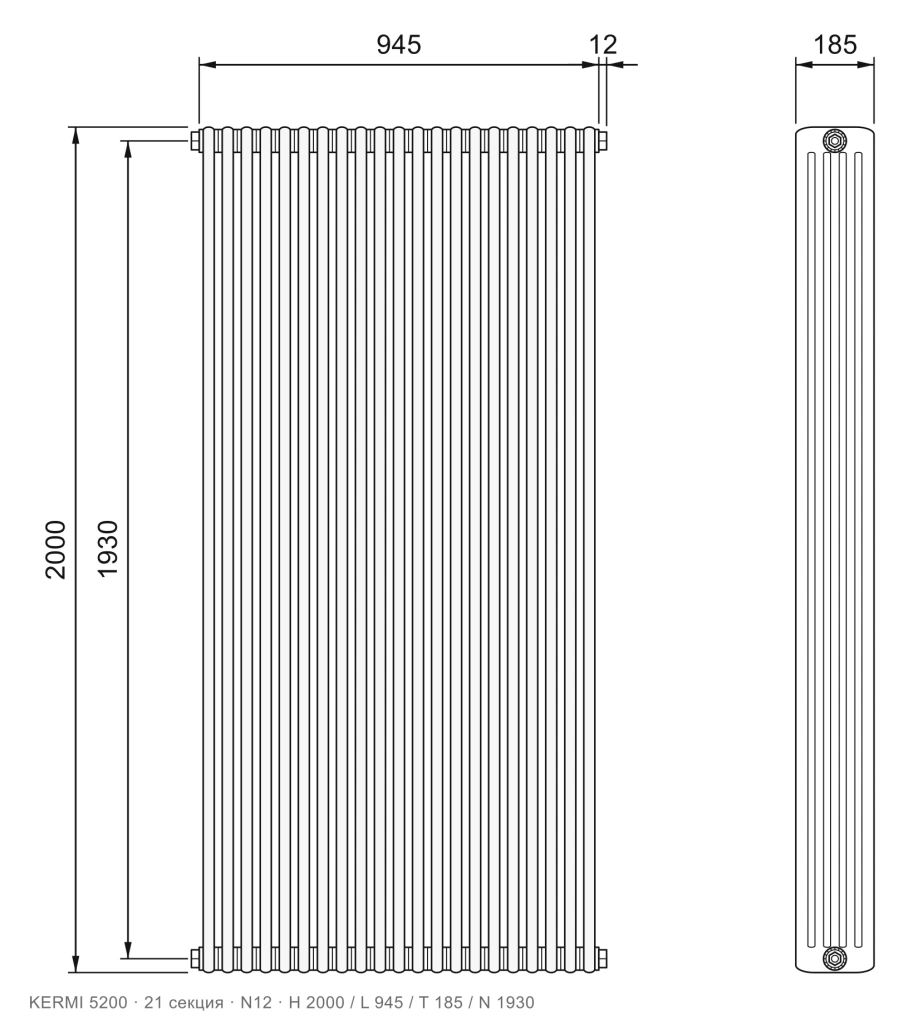

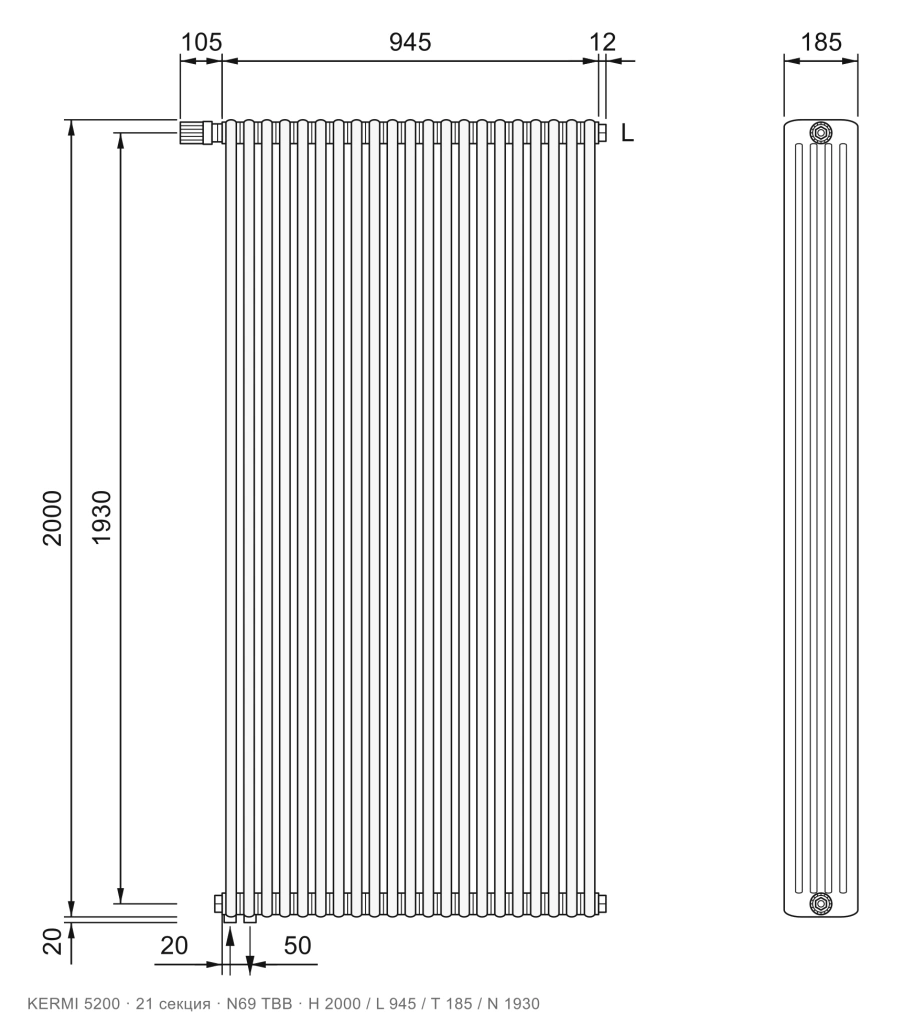

21	945мм	Схема: KERMI 5200, 21 секция, №12 В каталог: KERMI 5200, 21 секция, №12, RAL 9016	Схема: KERMI 5200, 21 секция, №69 ТВВ В каталог: KERMI 5200, 21 секция, №69 ТВВ, RAL 9016
22	990мм	Схема: KERMI 5200, 22 секции, №12 В каталог: KERMI 5200, 22 секции, №12, RAL 9016	Схема: KERMI 5200, 22 секции, №69 ТВВ В каталог: KERMI 5200, 22 секции, №69 ТВВ, RAL 9016
23	1035мм	Схема: KERMI 5200, 23 секции, №12 В каталог: KERMI 5200, 23 секции, №12, RAL 9016	Схема: KERMI 5200, 23 секции, №69 ТВВ В каталог: KERMI 5200, 23 секции, №69 ТВВ, RAL 9016
24	1080мм	Схема: KERMI 5200, 24 секции, №12 В каталог: KERMI 5200, 24 секции, №12, RAL 9016	Схема: KERMI 5200, 24 секции, №69 ТВВ В каталог: KERMI 5200, 24 секции, №69 ТВВ, RAL 9016

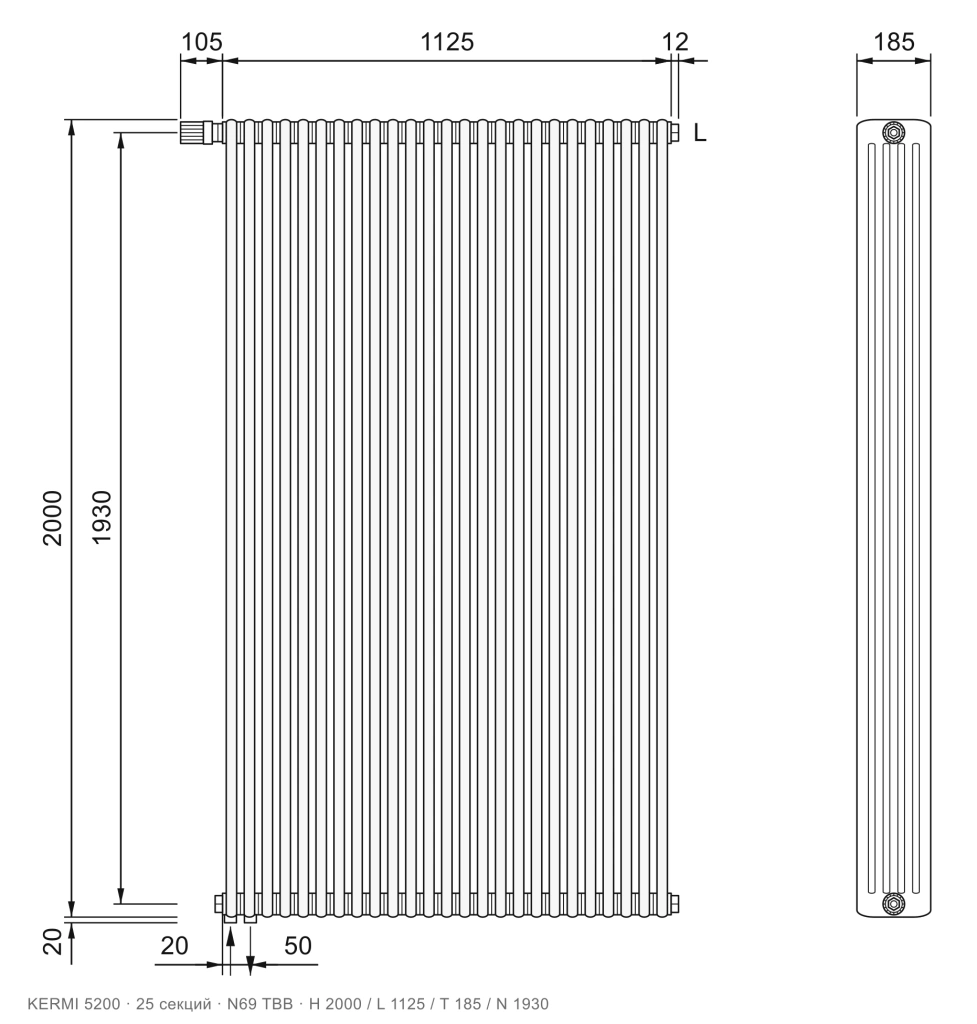

25	1125мм	Схема: KERMI 5200, 25 секций, №12 В каталог: KERMI 5200, 25 секций, №12, RAL 9016	Схема: KERMI 5200, 25 секций, №69 ТВВ В каталог: KERMI 5200, 25 секций, №69 ТВВ, RAL 9016

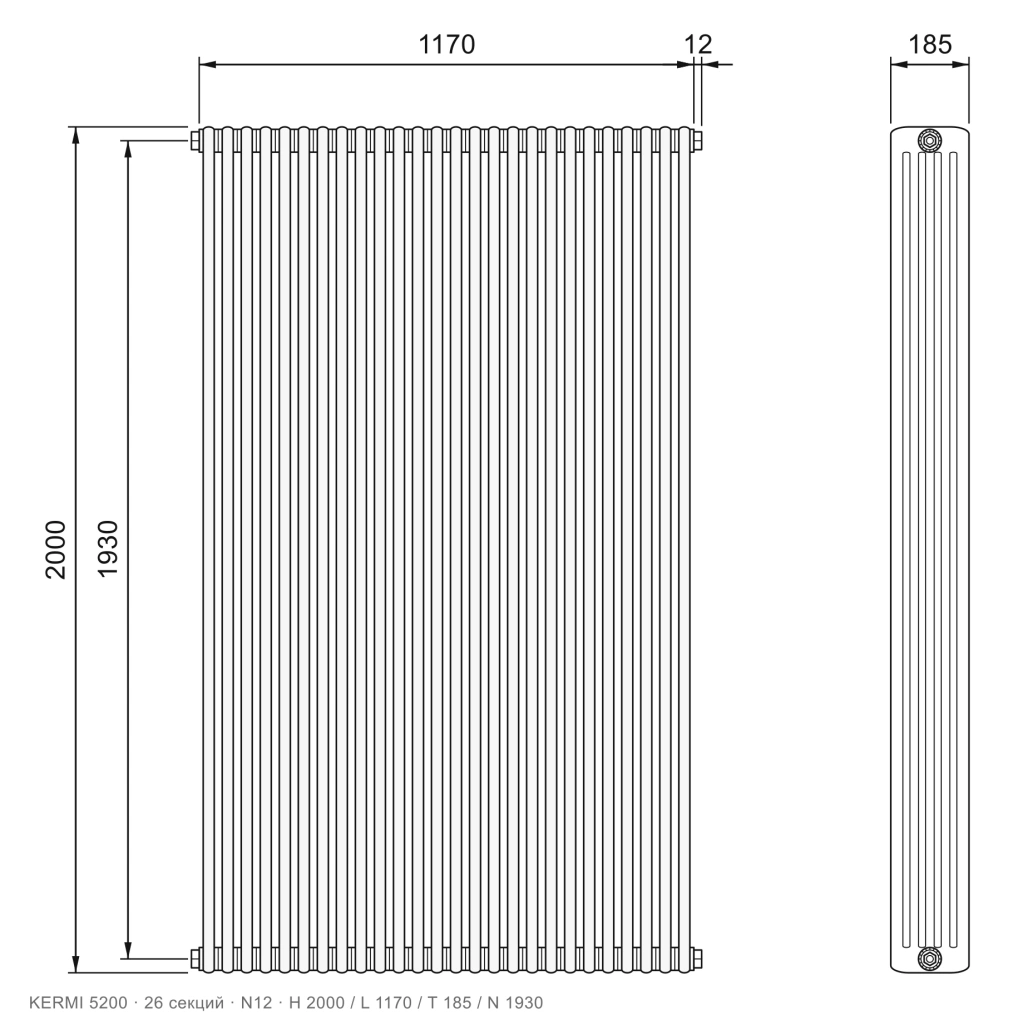

26	1170мм	Схема: KERMI 5200, 26 секций, №12 В каталог: KERMI 5200, 26 секций, №12, RAL 9016	Схема: KERMI 5200, 26 секций, №69 ТВВ В каталог: KERMI 5200, 26 секций, №69 ТВВ, RAL 9016

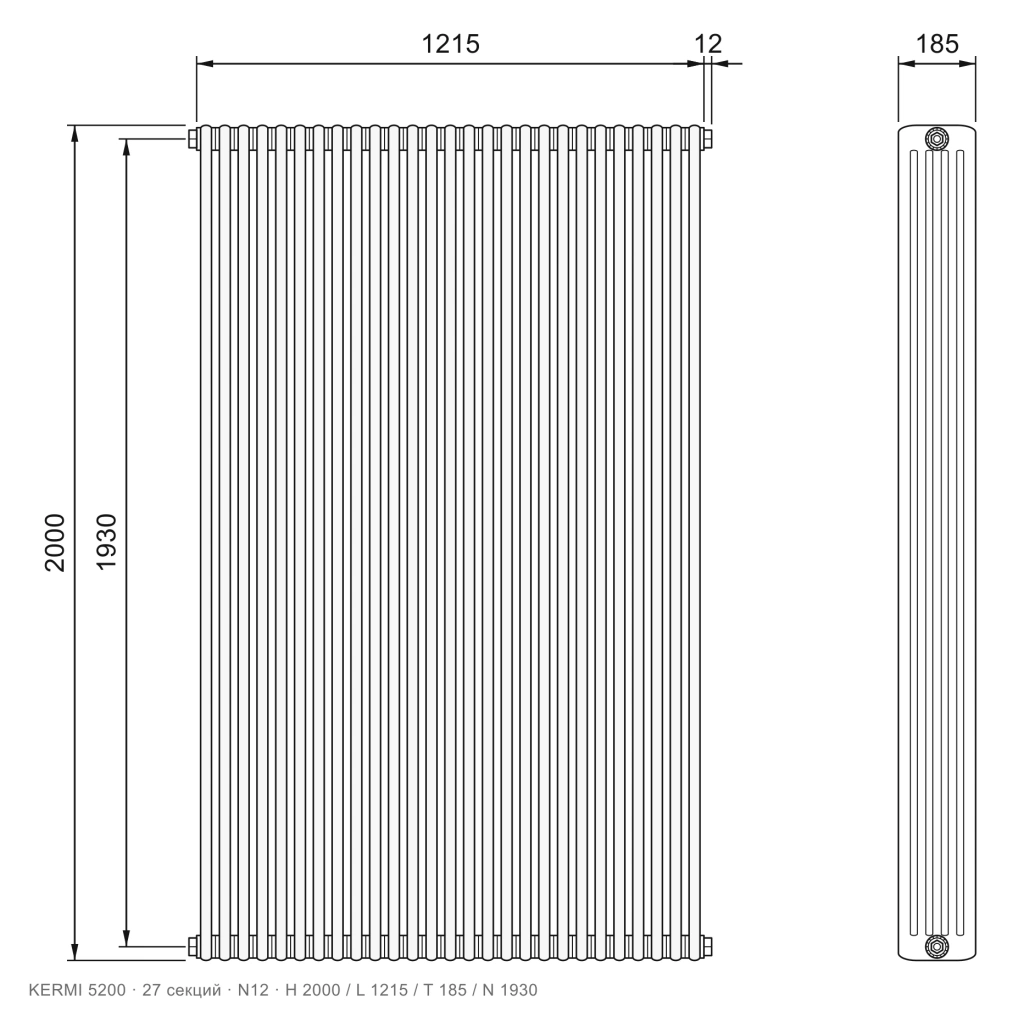

27	1215мм	Схема: KERMI 5200, 27 секций, №12 В каталог: KERMI 5200, 27 секций, №12, RAL 9016	Схема: KERMI 5200, 27 секций, №69 ТВВ В каталог: KERMI 5200, 27 секций, №69 ТВВ, RAL 9016

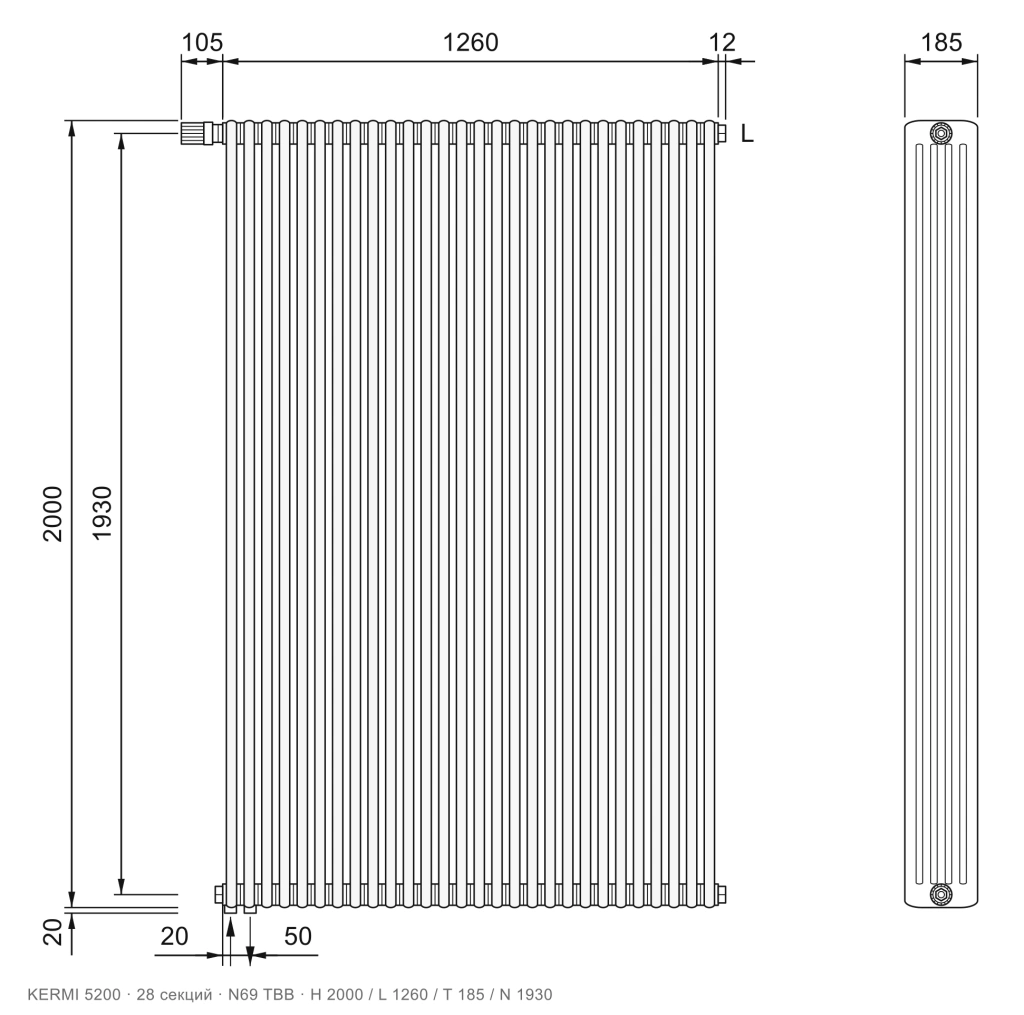

28	1260мм	Схема: KERMI 5200, 28 секций, №12 В каталог: KERMI 5200, 28 секций, №12, RAL 9016	Схема: KERMI 5200, 28 секций, №69 ТВВ В каталог: KERMI 5200, 28 секций, №69 ТВВ, RAL 9016
29	1305мм	Схема: KERMI 5200, 29 секций, №12 В каталог: KERMI 5200, 29 секций, №12, RAL 9016	Схема: KERMI 5200, 29 секций, №69 ТВВ В каталог: KERMI 5200, 29 секций, №69 ТВВ, RAL 9016
30	1350мм	Схема: KERMI 5200, 30 секций, №12 В каталог: KERMI 5200, 30 секций, №12, RAL 9016	Схема: KERMI 5200, 30 секций, №69 ТВВ В каталог: KERMI 5200, 30 секций, №69 ТВВ, RAL 9016

Боковое подключение №12 29

2 секции L 90мм
3 секции L 135мм
4 секции L 180мм

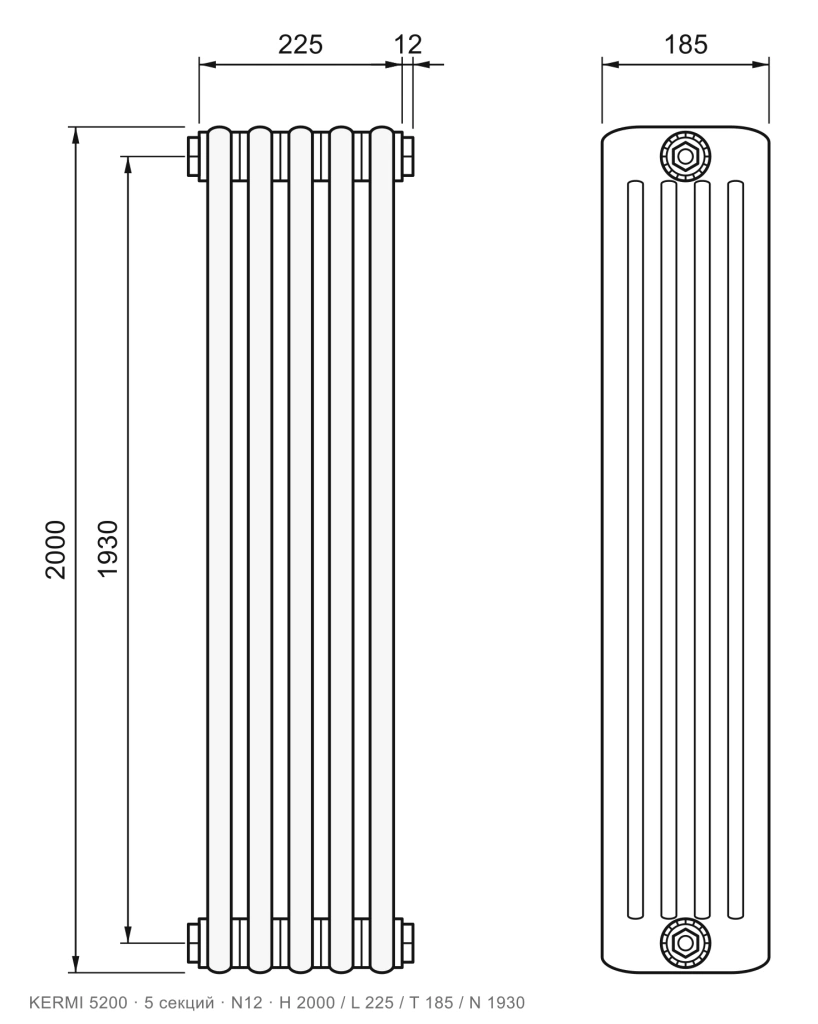

5 секций L 225мм
6 секций L 270мм
7 секций L 315мм
8 секций L 360мм
9 секций L 405мм
10 секций L 450мм
11 секций L 495мм
12 секций L 540мм
13 секций L 585мм
14 секций L 630мм
15 секций L 675мм
16 секций L 720мм

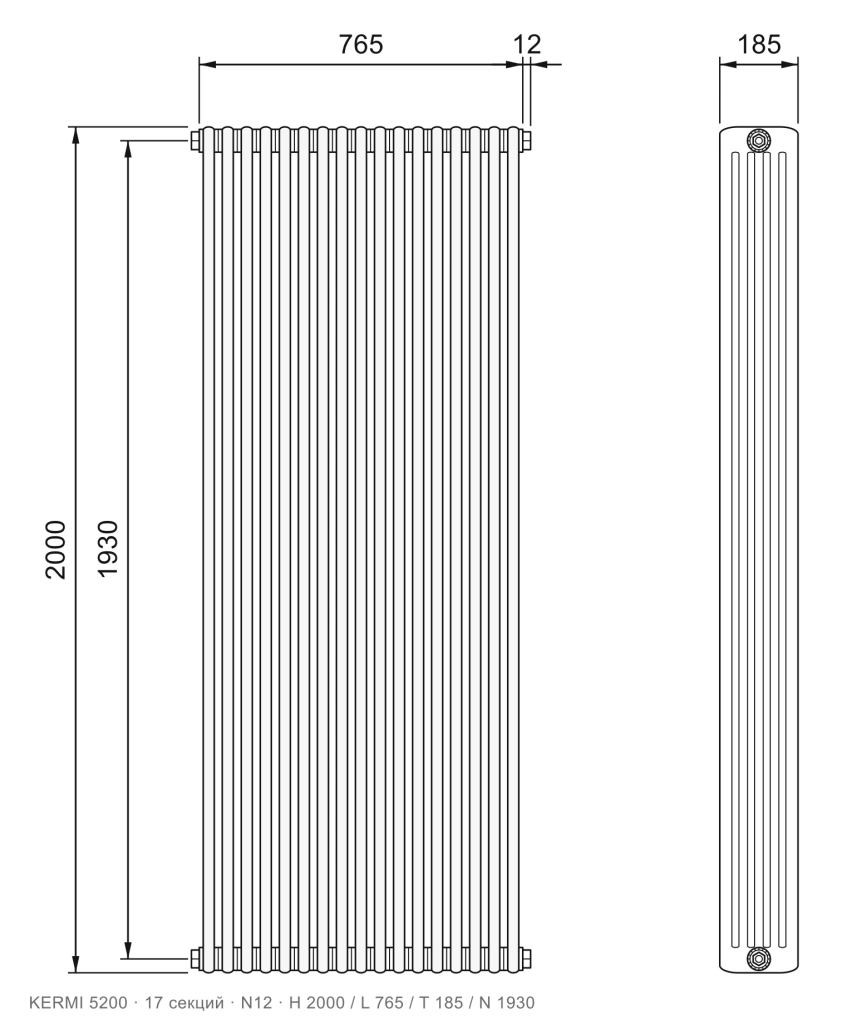

17 секций L 765мм

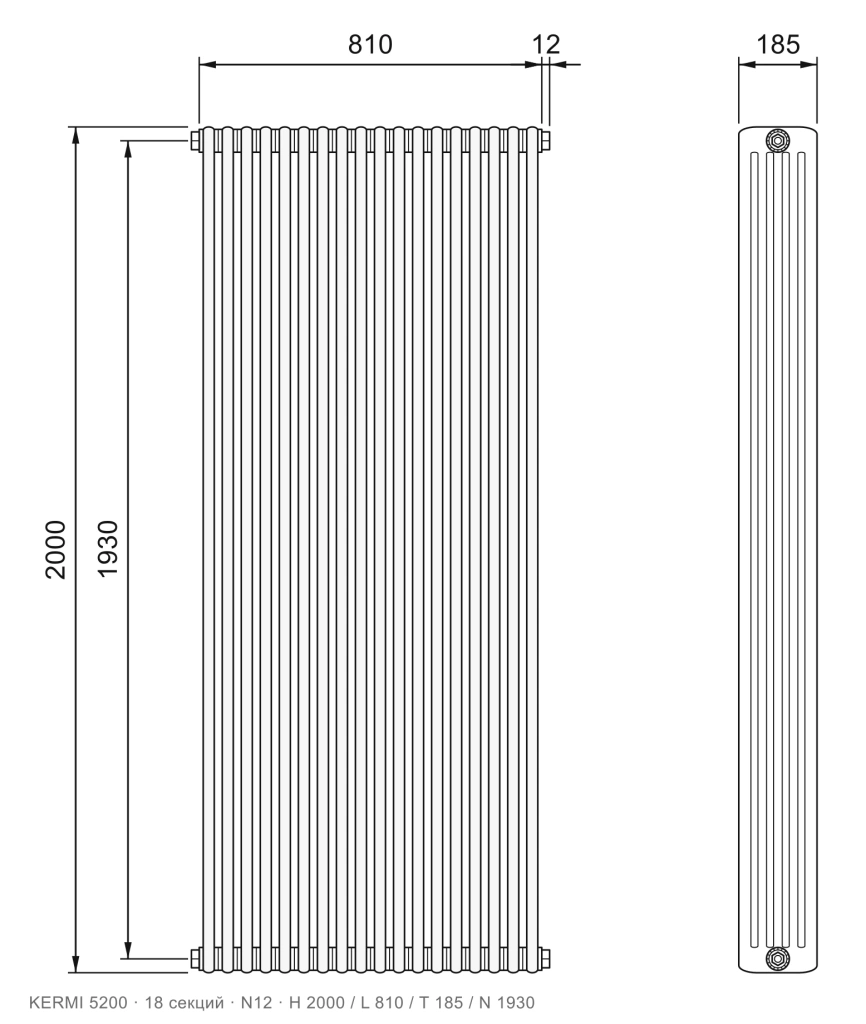

18 секций L 810мм
19 секций L 855мм
20 секций L 900мм
21 секция L 945мм
22 секции L 990мм
23 секции L 1035мм
24 секции L 1080мм
25 секций L 1125мм
26 секций L 1170мм
27 секций L 1215мм

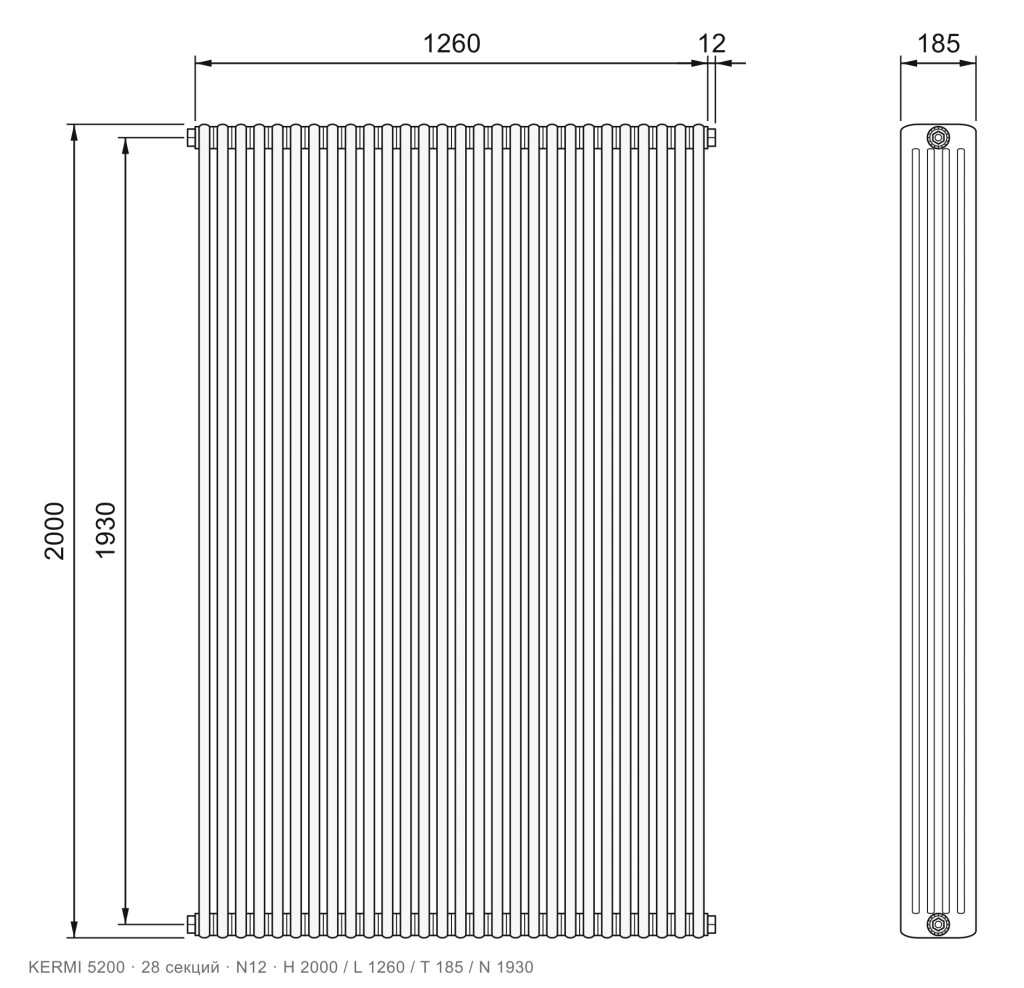

28 секций L 1260мм
29 секций L 1305мм
30 секций L 1350мм

Нижнее подключение №69 ТВВ 27

4 секции L 180мм
5 секций L 225мм
6 секций L 270мм
7 секций L 315мм
8 секций L 360мм
9 секций L 405мм
10 секций L 450мм
11 секций L 495мм
12 секций L 540мм

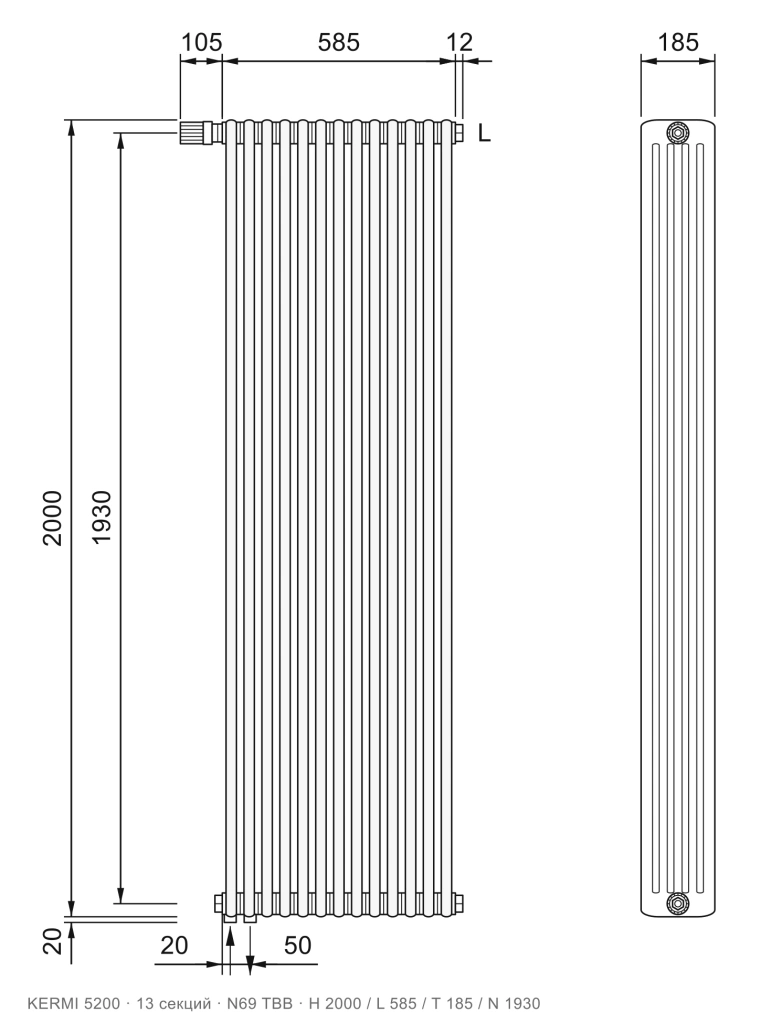

13 секций L 585мм
14 секций L 630мм
15 секций L 675мм
16 секций L 720мм
17 секций L 765мм

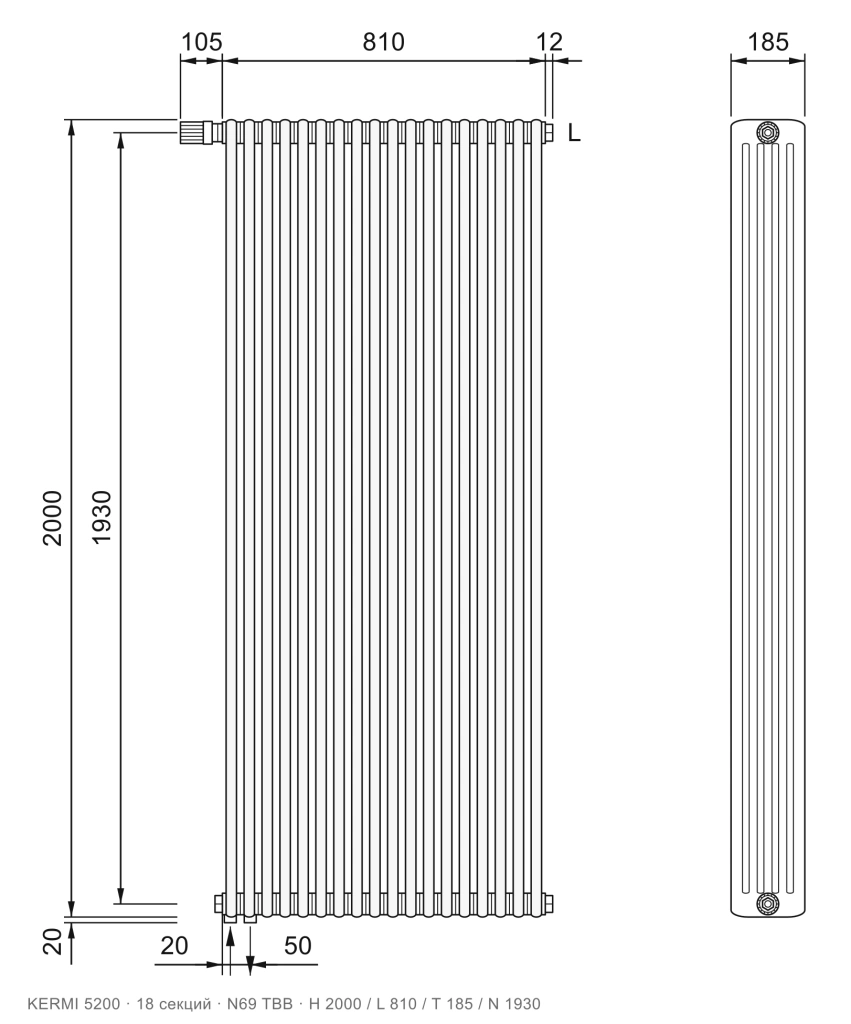

18 секций L 810мм
19 секций L 855мм

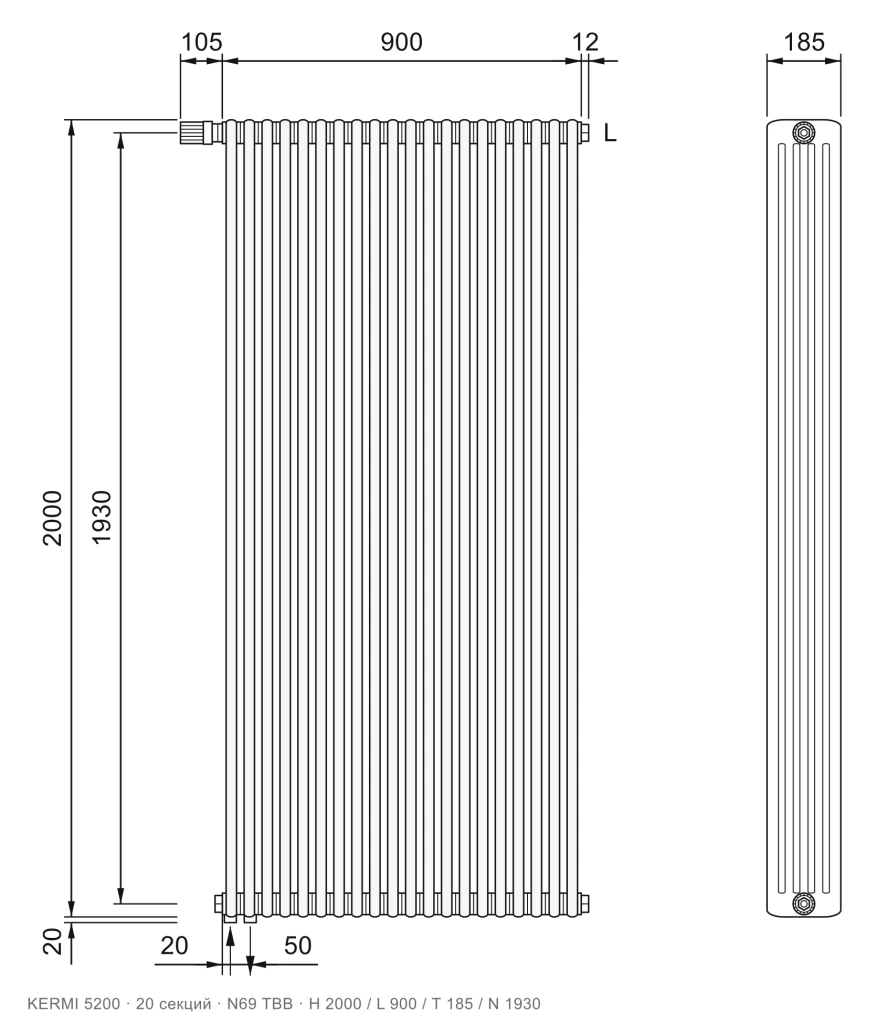

20 секций L 900мм
21 секция L 945мм
22 секции L 990мм
23 секции L 1035мм
24 секции L 1080мм
25 секций L 1125мм

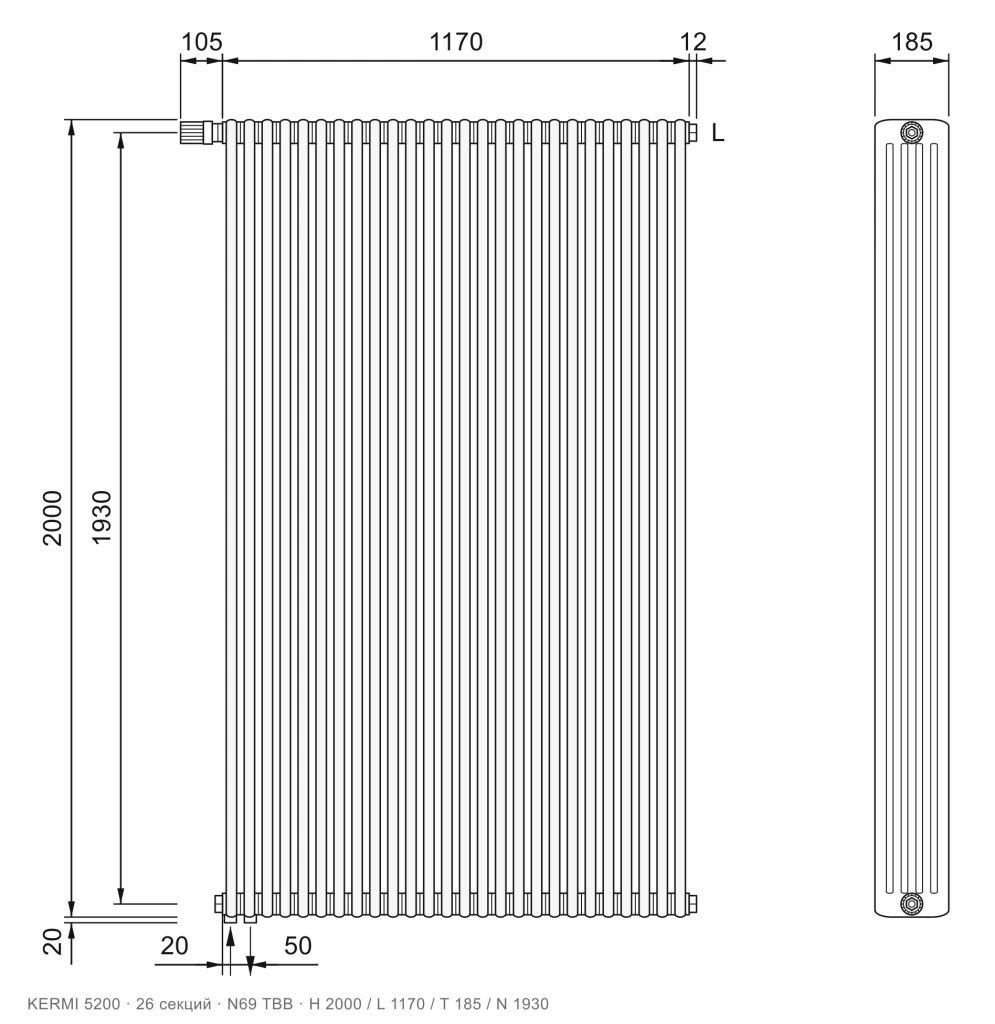

26 секций L 1170мм
27 секций L 1215мм
28 секций L 1260мм
29 секций L 1305мм
30 секций L 1350мм
