Чертежи и размеры KERMI 5300: схемы подключения

Подбор чертежа

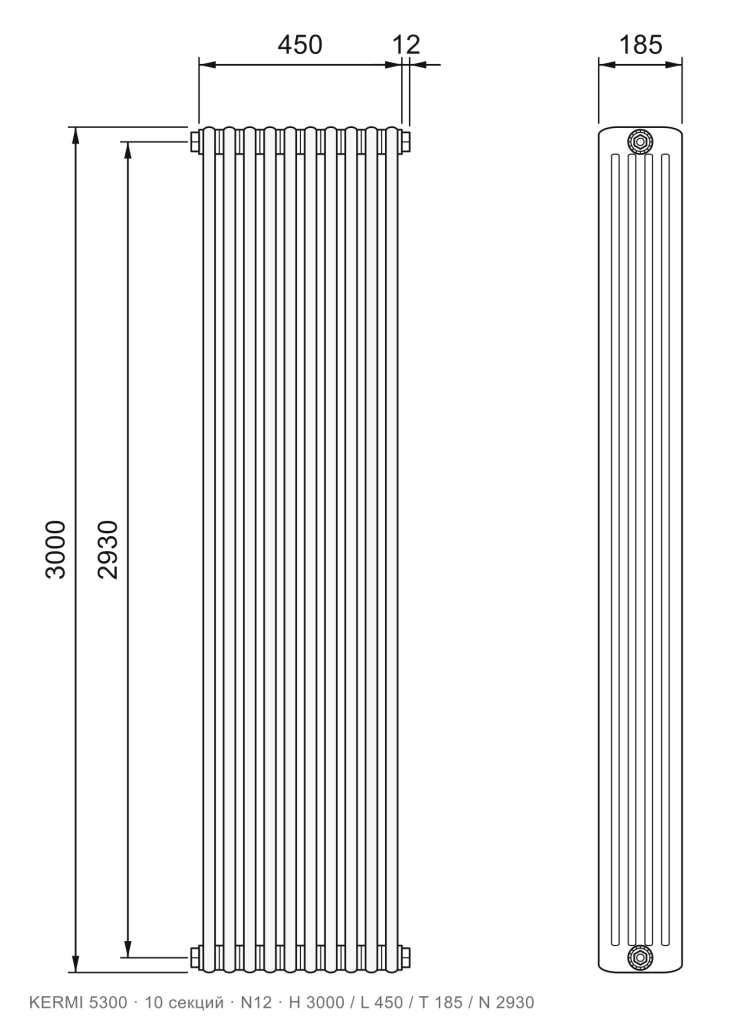

Габаритный чертёж трубчатого радиатора KERMI 5300, 10 секций, подключение N12, размеры 3000×450×185 мм

KERMI 5300, 10 секций, №12

HВысота: 3000мм
LДлина: 450мм
TГлубина: 185мм
NМежосевое: 2930мм

Источник размеров: каталог KERMI.PRO

В каталог Скачать PDF

Таблица размеров

Для всех исполнений: Высота H 3000 мм, Глубина T 185 мм, Межосевое N 2930 мм

Секций	Длина L	№12 боковое	№69 ТВВ нижнее с термовентилем
2	90мм	Схема: KERMI 5300, 2 секции, №12 В каталог: KERMI 5300, 2 секции, №12, RAL 9016	нет
3	135мм	Схема: KERMI 5300, 3 секции, №12 В каталог: KERMI 5300, 3 секции, №12, RAL 9016	нет
4	180мм	Схема: KERMI 5300, 4 секции, №12 В каталог: KERMI 5300, 4 секции, №12, RAL 9016	Схема: KERMI 5300, 4 секции, №69 ТВВ В каталог: KERMI 5300, 4 секции, №69 ТВВ, RAL 9016
5	225мм	Схема: KERMI 5300, 5 секций, №12 В каталог: KERMI 5300, 5 секций, №12, RAL 9016	Схема: KERMI 5300, 5 секций, №69 ТВВ В каталог: KERMI 5300, 5 секций, №69 ТВВ, RAL 9016
6	270мм	Схема: KERMI 5300, 6 секций, №12 В каталог: KERMI 5300, 6 секций, №12, RAL 9016	Схема: KERMI 5300, 6 секций, №69 ТВВ В каталог: KERMI 5300, 6 секций, №69 ТВВ, RAL 9016
7	315мм	Схема: KERMI 5300, 7 секций, №12 В каталог: KERMI 5300, 7 секций, №12, RAL 9016	Схема: KERMI 5300, 7 секций, №69 ТВВ В каталог: KERMI 5300, 7 секций, №69 ТВВ, RAL 9016
8	360мм	Схема: KERMI 5300, 8 секций, №12 В каталог: KERMI 5300, 8 секций, №12, RAL 9016	Схема: KERMI 5300, 8 секций, №69 ТВВ В каталог: KERMI 5300, 8 секций, №69 ТВВ, RAL 9016
9	405мм	Схема: KERMI 5300, 9 секций, №12 В каталог: KERMI 5300, 9 секций, №12, RAL 9016	Схема: KERMI 5300, 9 секций, №69 ТВВ В каталог: KERMI 5300, 9 секций, №69 ТВВ, RAL 9016
10	450мм	Схема: KERMI 5300, 10 секций, №12 В каталог: KERMI 5300, 10 секций, №12, RAL 9016	Схема: KERMI 5300, 10 секций, №69 ТВВ В каталог: KERMI 5300, 10 секций, №69 ТВВ, RAL 9016
11	495мм	Схема: KERMI 5300, 11 секций, №12 В каталог: KERMI 5300, 11 секций, №12, RAL 9016	Схема: KERMI 5300, 11 секций, №69 ТВВ В каталог: KERMI 5300, 11 секций, №69 ТВВ, RAL 9016
12	540мм	Схема: KERMI 5300, 12 секций, №12 В каталог: KERMI 5300, 12 секций, №12, RAL 9016	Схема: KERMI 5300, 12 секций, №69 ТВВ В каталог: KERMI 5300, 12 секций, №69 ТВВ, RAL 9016
13	585мм	Схема: KERMI 5300, 13 секций, №12 В каталог: KERMI 5300, 13 секций, №12, RAL 9016	Схема: KERMI 5300, 13 секций, №69 ТВВ В каталог: KERMI 5300, 13 секций, №69 ТВВ, RAL 9016
14	630мм	Схема: KERMI 5300, 14 секций, №12 В каталог: KERMI 5300, 14 секций, №12, RAL 9016	Схема: KERMI 5300, 14 секций, №69 ТВВ В каталог: KERMI 5300, 14 секций, №69 ТВВ, RAL 9016
15	675мм	Схема: KERMI 5300, 15 секций, №12 В каталог: KERMI 5300, 15 секций, №12, RAL 9016	Схема: KERMI 5300, 15 секций, №69 ТВВ В каталог: KERMI 5300, 15 секций, №69 ТВВ, RAL 9016
16	720мм	Схема: KERMI 5300, 16 секций, №12 В каталог: KERMI 5300, 16 секций, №12, RAL 9016	Схема: KERMI 5300, 16 секций, №69 ТВВ В каталог: KERMI 5300, 16 секций, №69 ТВВ, RAL 9016
17	765мм	Схема: KERMI 5300, 17 секций, №12 В каталог: KERMI 5300, 17 секций, №12, RAL 9016	Схема: KERMI 5300, 17 секций, №69 ТВВ В каталог: KERMI 5300, 17 секций, №69 ТВВ, RAL 9016
18	810мм	Схема: KERMI 5300, 18 секций, №12 В каталог: KERMI 5300, 18 секций, №12, RAL 9016	Схема: KERMI 5300, 18 секций, №69 ТВВ В каталог: KERMI 5300, 18 секций, №69 ТВВ, RAL 9016
19	855мм	Схема: KERMI 5300, 19 секций, №12 В каталог: KERMI 5300, 19 секций, №12, RAL 9016	Схема: KERMI 5300, 19 секций, №69 ТВВ В каталог: KERMI 5300, 19 секций, №69 ТВВ, RAL 9016
20	900мм	Схема: KERMI 5300, 20 секций, №12 В каталог: KERMI 5300, 20 секций, №12, RAL 9016	Схема: KERMI 5300, 20 секций, №69 ТВВ В каталог: KERMI 5300, 20 секций, №69 ТВВ, RAL 9016
21	945мм	Схема: KERMI 5300, 21 секция, №12 В каталог: KERMI 5300, 21 секция, №12, RAL 9016	Схема: KERMI 5300, 21 секция, №69 ТВВ В каталог: KERMI 5300, 21 секция, №69 ТВВ, RAL 9016
22	990мм	Схема: KERMI 5300, 22 секции, №12 В каталог: KERMI 5300, 22 секции, №12, RAL 9016	Схема: KERMI 5300, 22 секции, №69 ТВВ В каталог: KERMI 5300, 22 секции, №69 ТВВ, RAL 9016
23	1035мм	Схема: KERMI 5300, 23 секции, №12 В каталог: KERMI 5300, 23 секции, №12, RAL 9016	Схема: KERMI 5300, 23 секции, №69 ТВВ В каталог: KERMI 5300, 23 секции, №69 ТВВ, RAL 9016
24	1080мм	Схема: KERMI 5300, 24 секции, №12 В каталог: KERMI 5300, 24 секции, №12, RAL 9016	Схема: KERMI 5300, 24 секции, №69 ТВВ В каталог: KERMI 5300, 24 секции, №69 ТВВ, RAL 9016
25	1125мм	Схема: KERMI 5300, 25 секций, №12 В каталог: KERMI 5300, 25 секций, №12, RAL 9016	Схема: KERMI 5300, 25 секций, №69 ТВВ В каталог: KERMI 5300, 25 секций, №69 ТВВ, RAL 9016
26	1170мм	Схема: KERMI 5300, 26 секций, №12 В каталог: KERMI 5300, 26 секций, №12, RAL 9016	Схема: KERMI 5300, 26 секций, №69 ТВВ В каталог: KERMI 5300, 26 секций, №69 ТВВ, RAL 9016

Секций

Длина L

№12 боковое

№69 ТВВ нижнее с термовентилем

90мм

Схема: KERMI 5300, 2 секции, №12 В каталог: KERMI 5300, 2 секции, №12, RAL 9016

нет

135мм

Схема: KERMI 5300, 3 секции, №12 В каталог: KERMI 5300, 3 секции, №12, RAL 9016

нет

180мм

Схема: KERMI 5300, 4 секции, №12 В каталог: KERMI 5300, 4 секции, №12, RAL 9016

Схема: KERMI 5300, 4 секции, №69 ТВВ В каталог: KERMI 5300, 4 секции, №69 ТВВ, RAL 9016

225мм

Схема: KERMI 5300, 5 секций, №12 В каталог: KERMI 5300, 5 секций, №12, RAL 9016

Схема: KERMI 5300, 5 секций, №69 ТВВ В каталог: KERMI 5300, 5 секций, №69 ТВВ, RAL 9016

270мм

Схема: KERMI 5300, 6 секций, №12 В каталог: KERMI 5300, 6 секций, №12, RAL 9016

Схема: KERMI 5300, 6 секций, №69 ТВВ В каталог: KERMI 5300, 6 секций, №69 ТВВ, RAL 9016

315мм

Схема: KERMI 5300, 7 секций, №12 В каталог: KERMI 5300, 7 секций, №12, RAL 9016

Схема: KERMI 5300, 7 секций, №69 ТВВ В каталог: KERMI 5300, 7 секций, №69 ТВВ, RAL 9016

360мм

Схема: KERMI 5300, 8 секций, №12 В каталог: KERMI 5300, 8 секций, №12, RAL 9016

Схема: KERMI 5300, 8 секций, №69 ТВВ В каталог: KERMI 5300, 8 секций, №69 ТВВ, RAL 9016

405мм

Схема: KERMI 5300, 9 секций, №12 В каталог: KERMI 5300, 9 секций, №12, RAL 9016

Схема: KERMI 5300, 9 секций, №69 ТВВ В каталог: KERMI 5300, 9 секций, №69 ТВВ, RAL 9016

450мм

Схема: KERMI 5300, 10 секций, №12 В каталог: KERMI 5300, 10 секций, №12, RAL 9016

Схема: KERMI 5300, 10 секций, №69 ТВВ В каталог: KERMI 5300, 10 секций, №69 ТВВ, RAL 9016

495мм

Схема: KERMI 5300, 11 секций, №12 В каталог: KERMI 5300, 11 секций, №12, RAL 9016

Схема: KERMI 5300, 11 секций, №69 ТВВ В каталог: KERMI 5300, 11 секций, №69 ТВВ, RAL 9016

540мм

Схема: KERMI 5300, 12 секций, №12 В каталог: KERMI 5300, 12 секций, №12, RAL 9016

Схема: KERMI 5300, 12 секций, №69 ТВВ В каталог: KERMI 5300, 12 секций, №69 ТВВ, RAL 9016

585мм

Схема: KERMI 5300, 13 секций, №12 В каталог: KERMI 5300, 13 секций, №12, RAL 9016

Схема: KERMI 5300, 13 секций, №69 ТВВ В каталог: KERMI 5300, 13 секций, №69 ТВВ, RAL 9016

630мм

Схема: KERMI 5300, 14 секций, №12 В каталог: KERMI 5300, 14 секций, №12, RAL 9016

Схема: KERMI 5300, 14 секций, №69 ТВВ В каталог: KERMI 5300, 14 секций, №69 ТВВ, RAL 9016

675мм

Схема: KERMI 5300, 15 секций, №12 В каталог: KERMI 5300, 15 секций, №12, RAL 9016

Схема: KERMI 5300, 15 секций, №69 ТВВ В каталог: KERMI 5300, 15 секций, №69 ТВВ, RAL 9016

720мм

Схема: KERMI 5300, 16 секций, №12 В каталог: KERMI 5300, 16 секций, №12, RAL 9016

Схема: KERMI 5300, 16 секций, №69 ТВВ В каталог: KERMI 5300, 16 секций, №69 ТВВ, RAL 9016

765мм

Схема: KERMI 5300, 17 секций, №12 В каталог: KERMI 5300, 17 секций, №12, RAL 9016

Схема: KERMI 5300, 17 секций, №69 ТВВ В каталог: KERMI 5300, 17 секций, №69 ТВВ, RAL 9016

810мм

Схема: KERMI 5300, 18 секций, №12 В каталог: KERMI 5300, 18 секций, №12, RAL 9016

Схема: KERMI 5300, 18 секций, №69 ТВВ В каталог: KERMI 5300, 18 секций, №69 ТВВ, RAL 9016

855мм

Схема: KERMI 5300, 19 секций, №12 В каталог: KERMI 5300, 19 секций, №12, RAL 9016

Схема: KERMI 5300, 19 секций, №69 ТВВ В каталог: KERMI 5300, 19 секций, №69 ТВВ, RAL 9016

900мм

Схема: KERMI 5300, 20 секций, №12 В каталог: KERMI 5300, 20 секций, №12, RAL 9016

Схема: KERMI 5300, 20 секций, №69 ТВВ В каталог: KERMI 5300, 20 секций, №69 ТВВ, RAL 9016

945мм

Схема: KERMI 5300, 21 секция, №12 В каталог: KERMI 5300, 21 секция, №12, RAL 9016

Схема: KERMI 5300, 21 секция, №69 ТВВ В каталог: KERMI 5300, 21 секция, №69 ТВВ, RAL 9016

990мм

Схема: KERMI 5300, 22 секции, №12 В каталог: KERMI 5300, 22 секции, №12, RAL 9016

Схема: KERMI 5300, 22 секции, №69 ТВВ В каталог: KERMI 5300, 22 секции, №69 ТВВ, RAL 9016

1035мм

Схема: KERMI 5300, 23 секции, №12 В каталог: KERMI 5300, 23 секции, №12, RAL 9016

Схема: KERMI 5300, 23 секции, №69 ТВВ В каталог: KERMI 5300, 23 секции, №69 ТВВ, RAL 9016

1080мм

Схема: KERMI 5300, 24 секции, №12 В каталог: KERMI 5300, 24 секции, №12, RAL 9016

Схема: KERMI 5300, 24 секции, №69 ТВВ В каталог: KERMI 5300, 24 секции, №69 ТВВ, RAL 9016

1125мм

Схема: KERMI 5300, 25 секций, №12 В каталог: KERMI 5300, 25 секций, №12, RAL 9016

Схема: KERMI 5300, 25 секций, №69 ТВВ В каталог: KERMI 5300, 25 секций, №69 ТВВ, RAL 9016

1170мм

Схема: KERMI 5300, 26 секций, №12 В каталог: KERMI 5300, 26 секций, №12, RAL 9016

Схема: KERMI 5300, 26 секций, №69 ТВВ В каталог: KERMI 5300, 26 секций, №69 ТВВ, RAL 9016

Боковое подключение №12 25

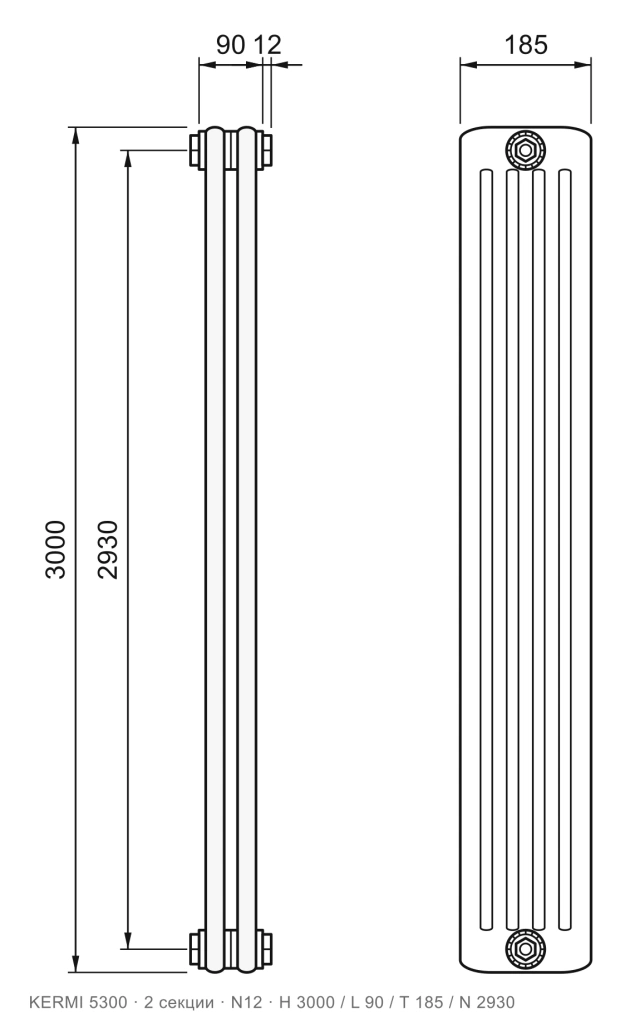

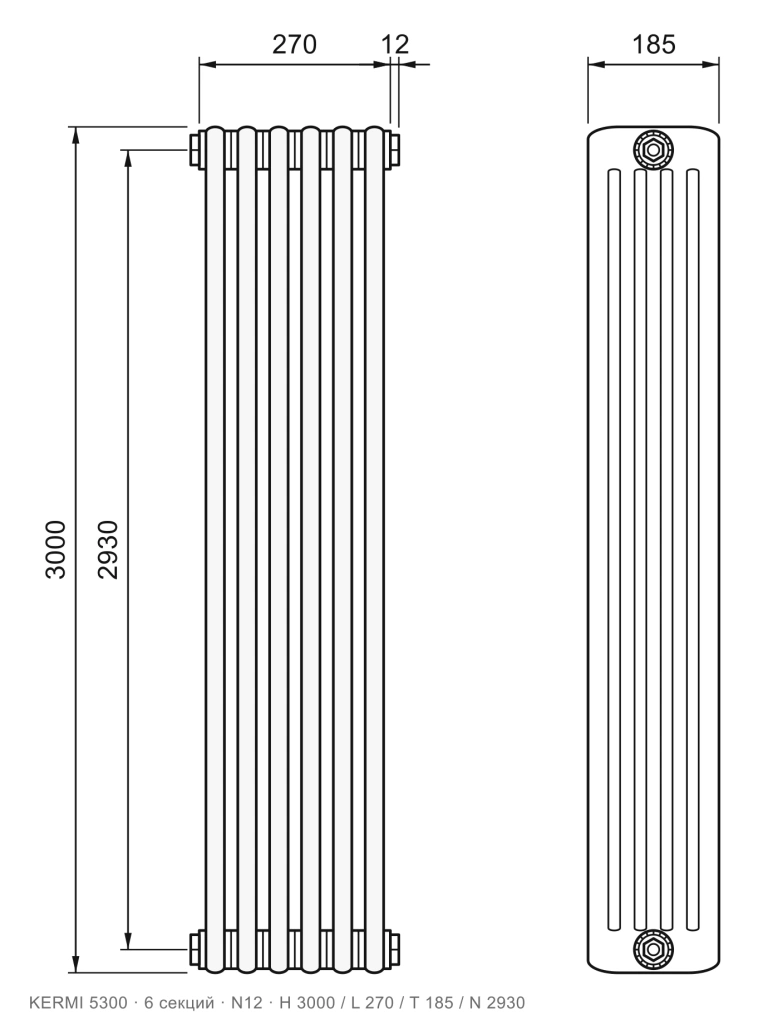

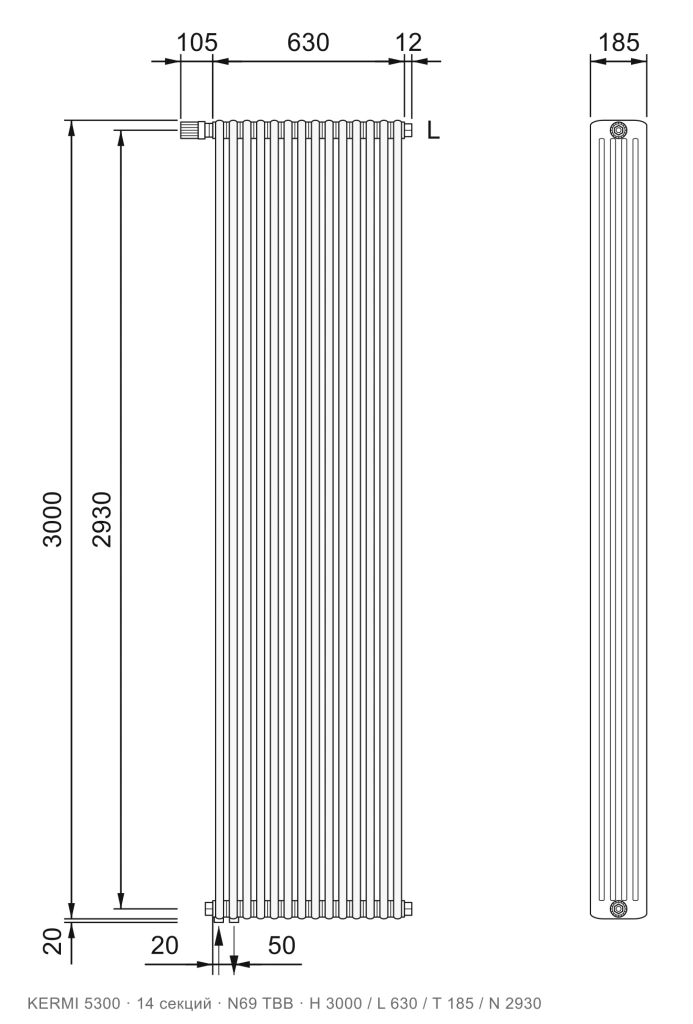

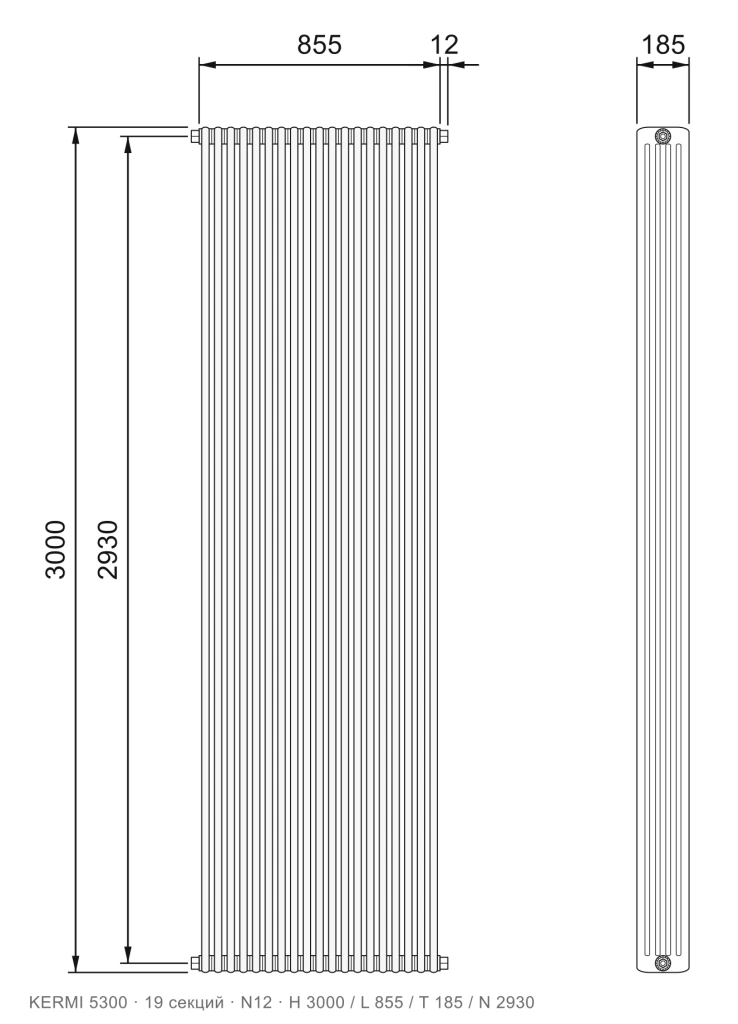

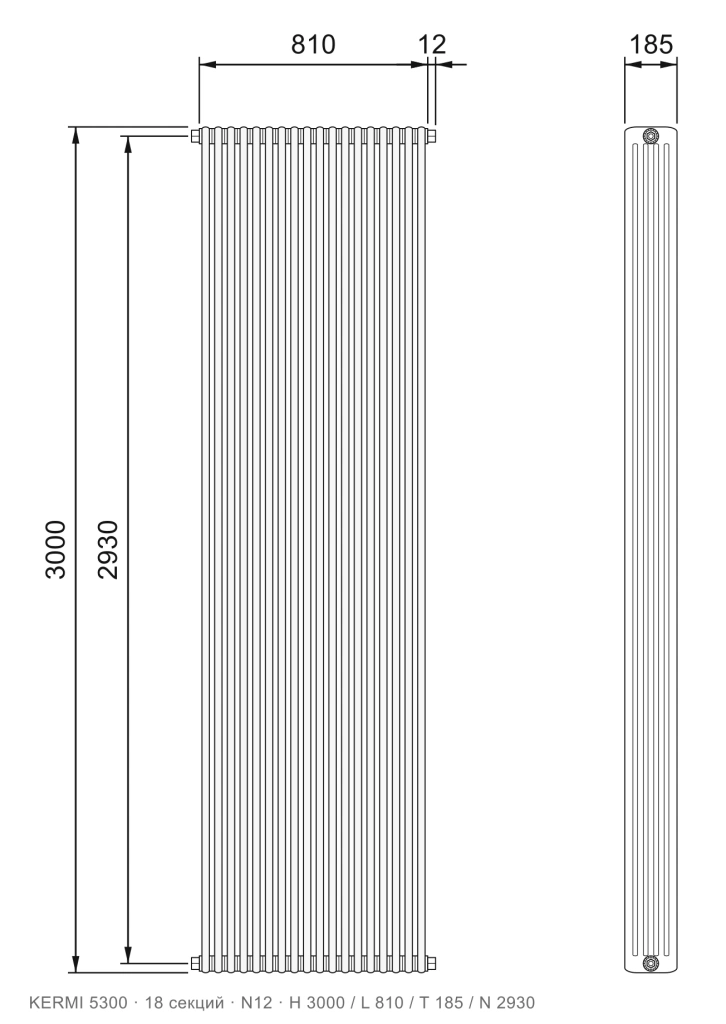

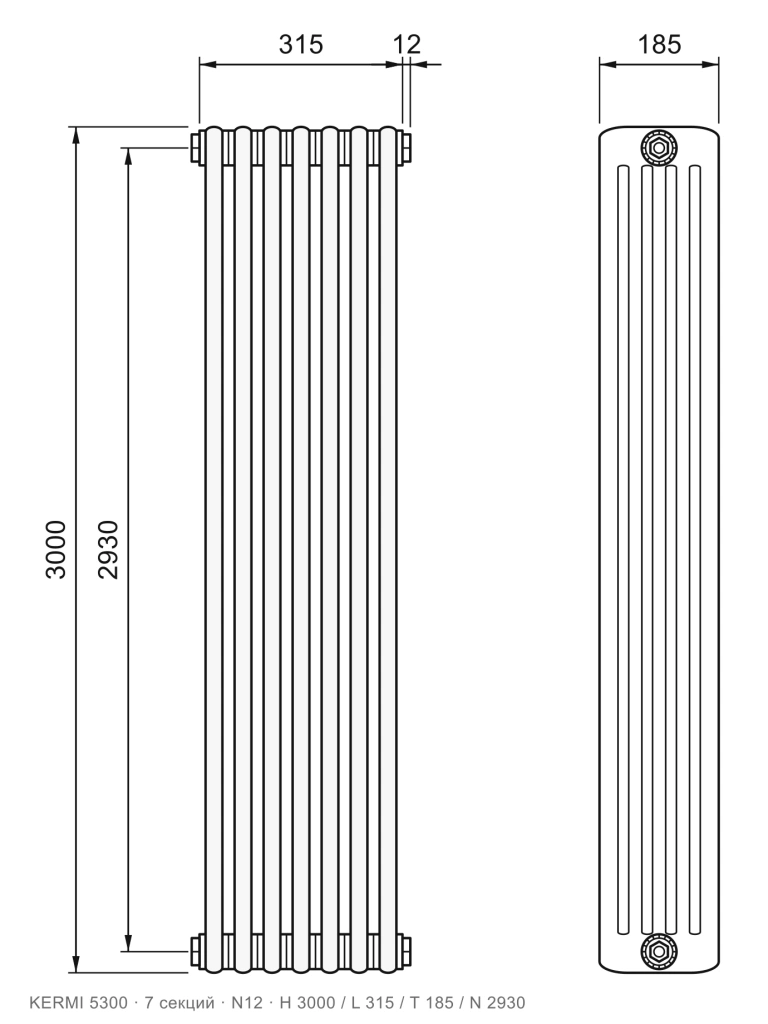

Габаритный чертёж трубчатого радиатора KERMI 5300, 2 секции, подключение N12, размеры 3000×90×185 мм — **2 секции** L 90мм

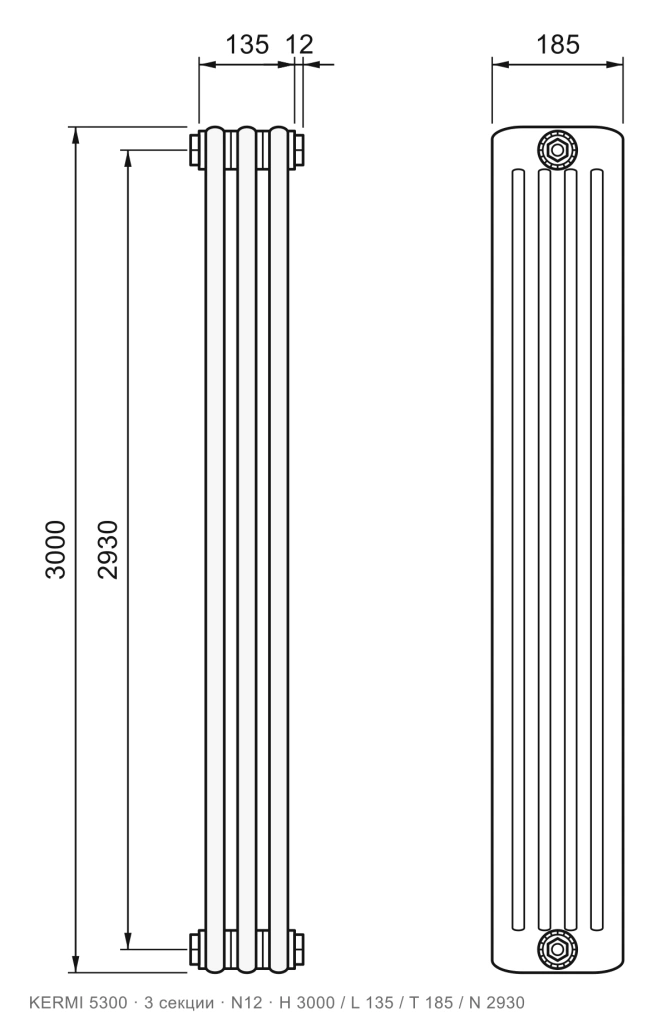

Габаритный чертёж трубчатого радиатора KERMI 5300, 3 секции, подключение N12, размеры 3000×135×185 мм — **3 секции** L 135мм

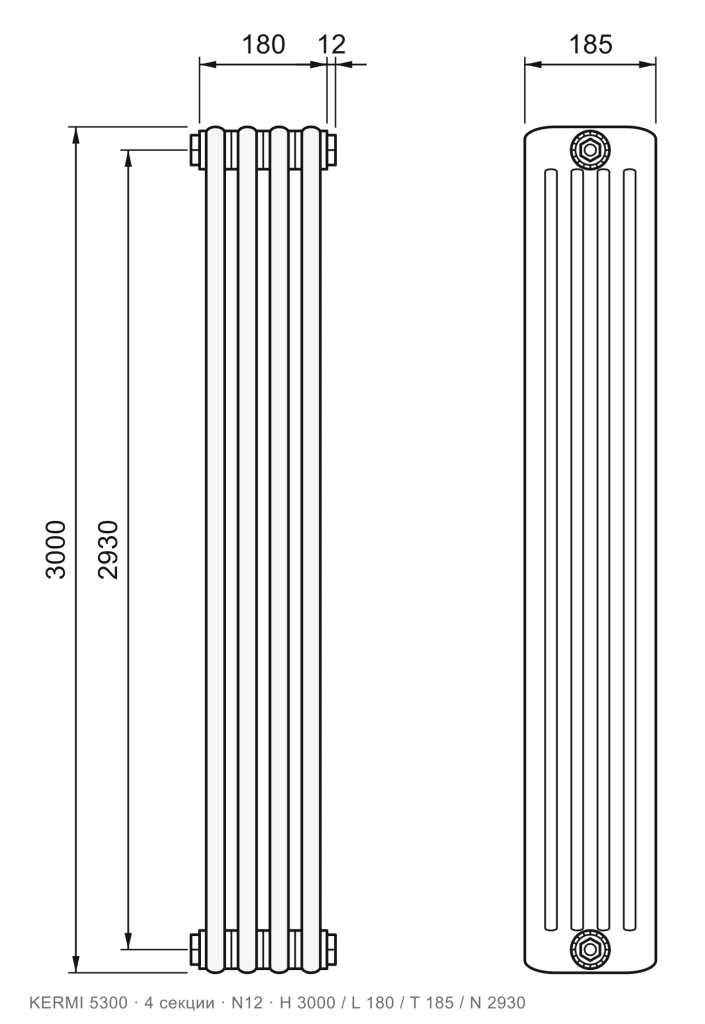

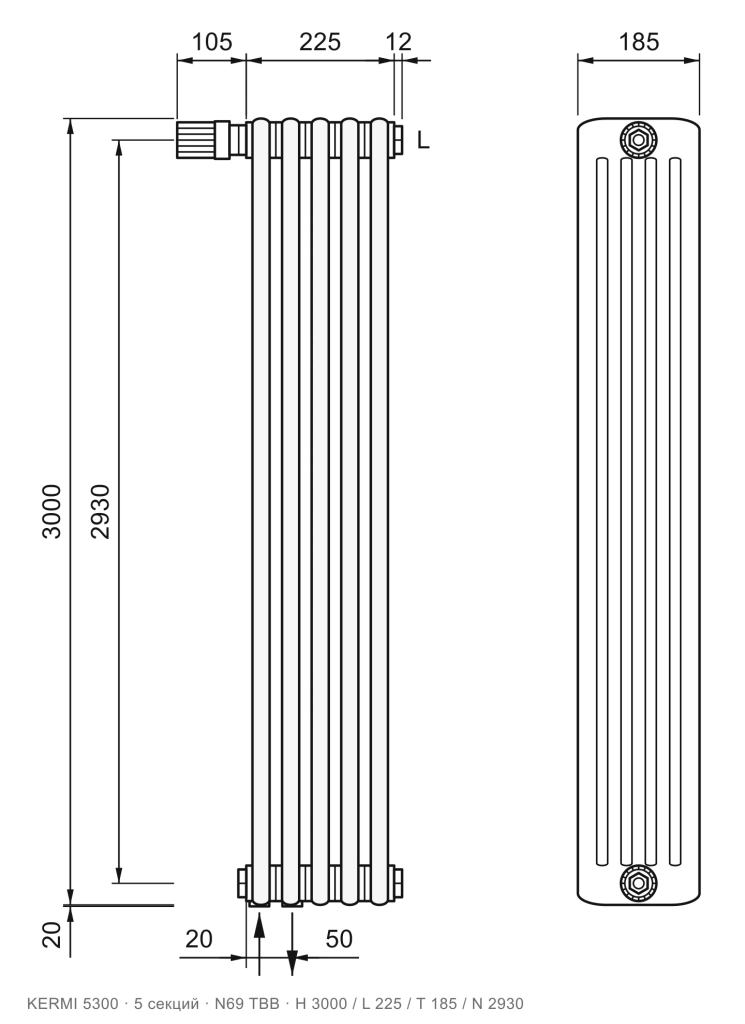

Габаритный чертёж трубчатого радиатора KERMI 5300, 4 секции, подключение N12, размеры 3000×180×185 мм — **4 секции** L 180мм

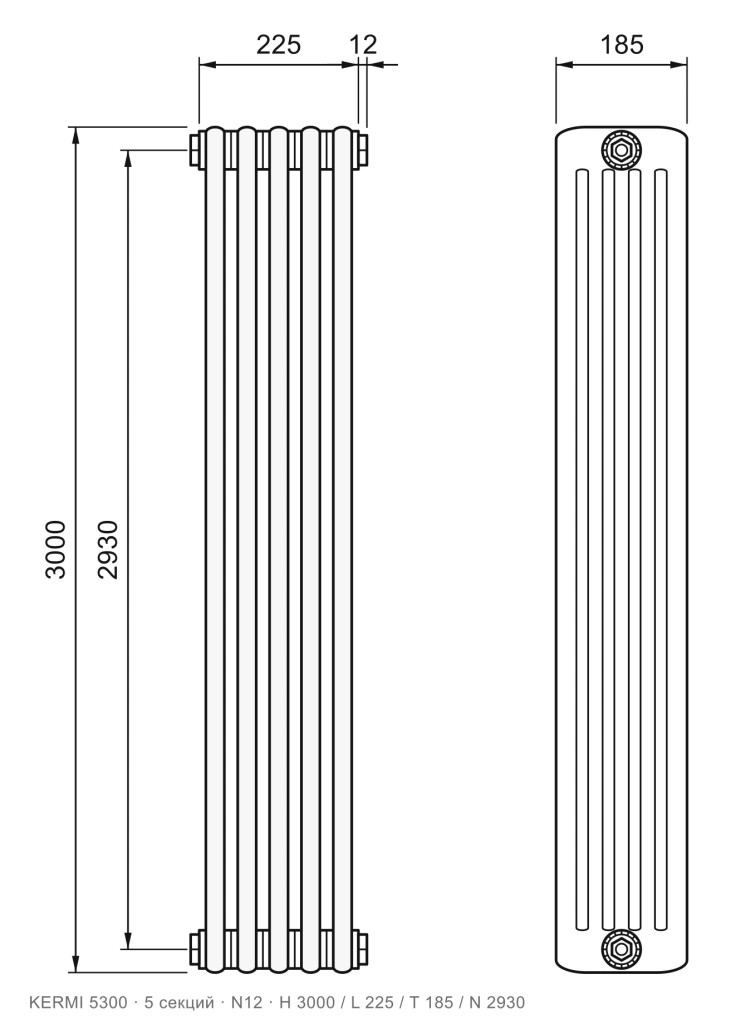

Габаритный чертёж трубчатого радиатора KERMI 5300, 5 секций, подключение N12, размеры 3000×225×185 мм — **5 секций** L 225мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 6 секций, подключение N12, размеры 3000×270×185 мм — **6 секций** L 270мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 7 секций, подключение N12, размеры 3000×315×185 мм — **7 секций** L 315мм

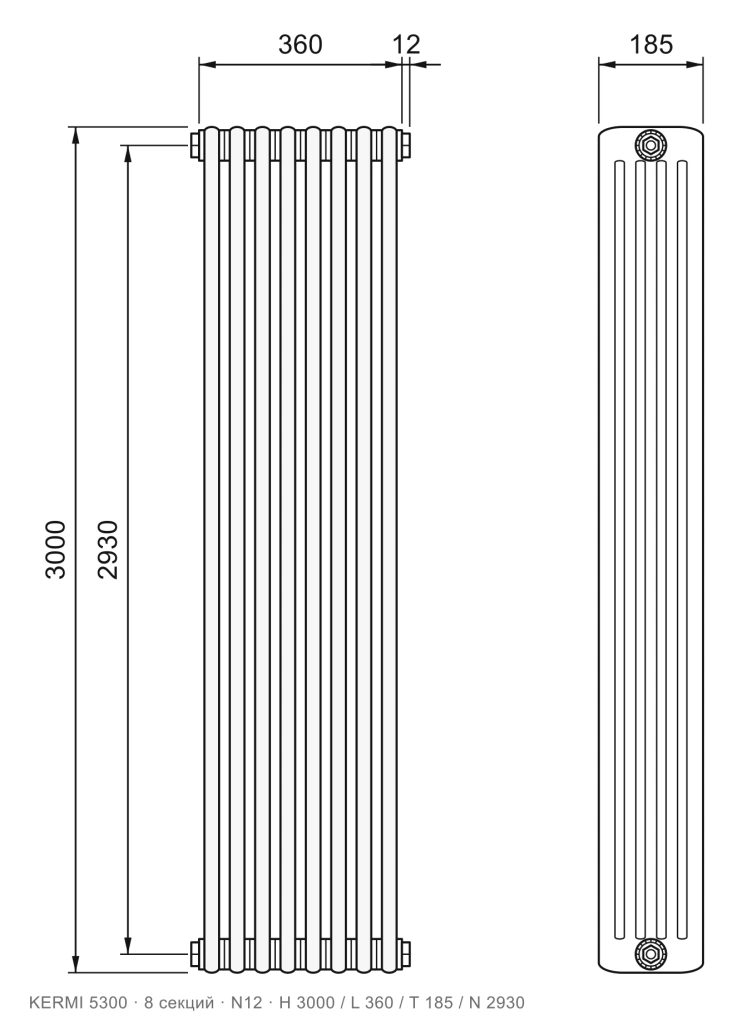

Габаритный чертёж трубчатого радиатора KERMI 5300, 8 секций, подключение N12, размеры 3000×360×185 мм — **8 секций** L 360мм

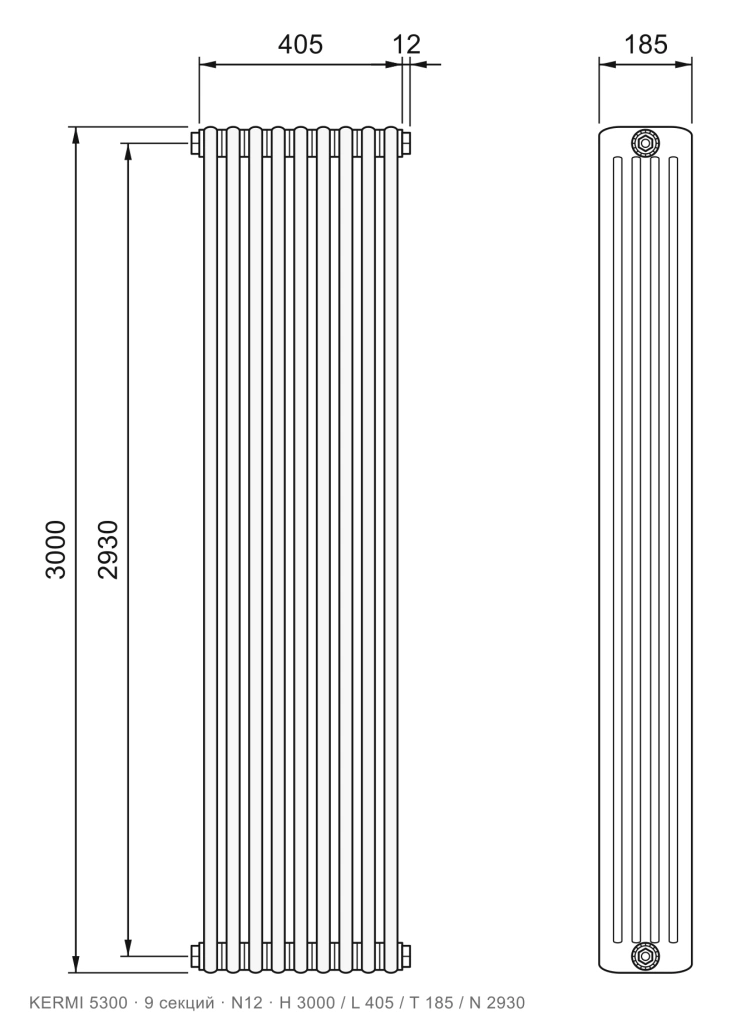

Габаритный чертёж трубчатого радиатора KERMI 5300, 9 секций, подключение N12, размеры 3000×405×185 мм — **9 секций** L 405мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 11 секций, подключение N12, размеры 3000×495×185 мм — **11 секций** L 495мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 12 секций, подключение N12, размеры 3000×540×185 мм — **12 секций** L 540мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 13 секций, подключение N12, размеры 3000×585×185 мм — **13 секций** L 585мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 14 секций, подключение N12, размеры 3000×630×185 мм — **14 секций** L 630мм

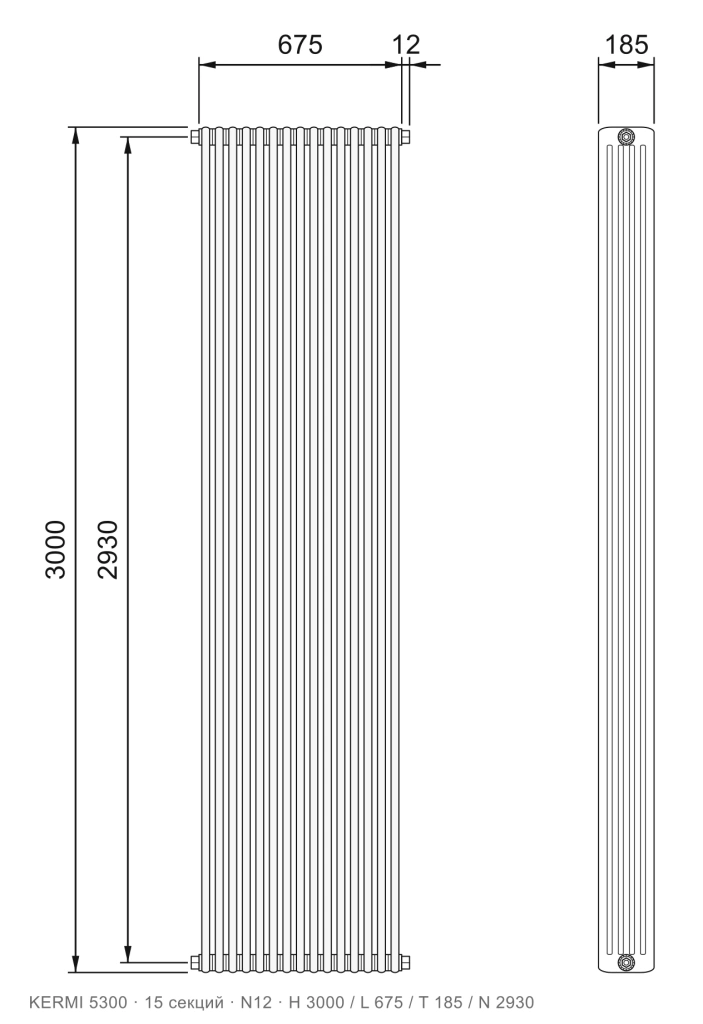

Габаритный чертёж трубчатого радиатора KERMI 5300, 15 секций, подключение N12, размеры 3000×675×185 мм — **15 секций** L 675мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 16 секций, подключение N12, размеры 3000×720×185 мм — **16 секций** L 720мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 17 секций, подключение N12, размеры 3000×765×185 мм — **17 секций** L 765мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 18 секций, подключение N12, размеры 3000×810×185 мм — **18 секций** L 810мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 19 секций, подключение N12, размеры 3000×855×185 мм — **19 секций** L 855мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 20 секций, подключение N12, размеры 3000×900×185 мм — **20 секций** L 900мм

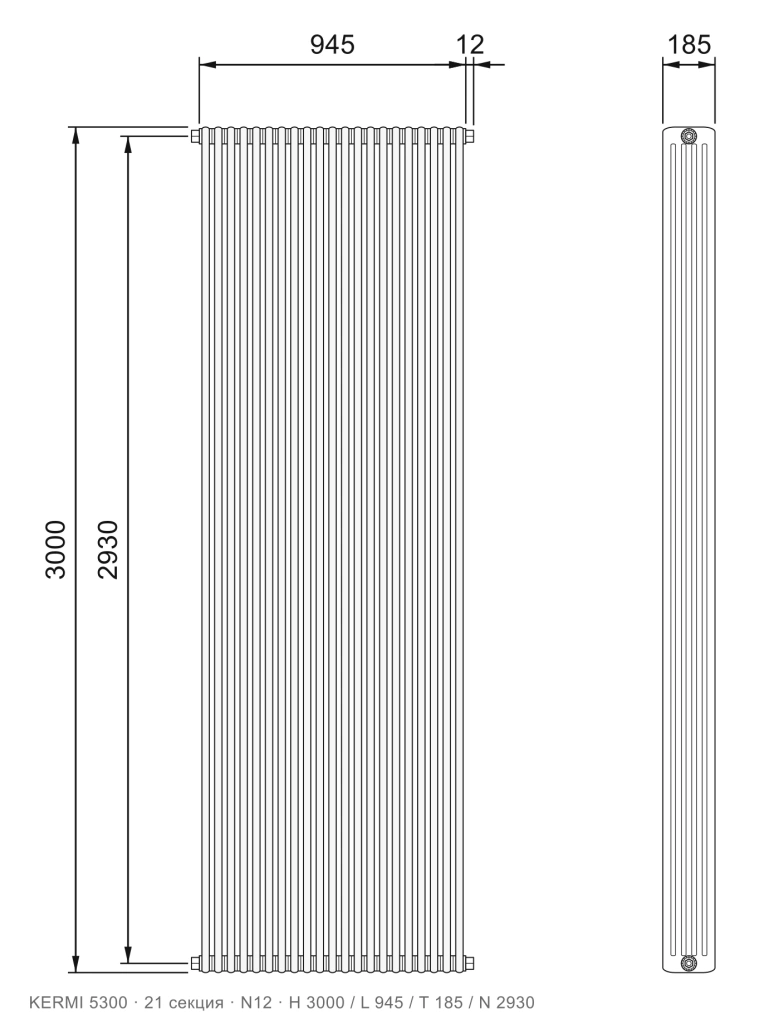

Габаритный чертёж трубчатого радиатора KERMI 5300, 21 секция, подключение N12, размеры 3000×945×185 мм — **21 секция** L 945мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 22 секции, подключение N12, размеры 3000×990×185 мм — **22 секции** L 990мм

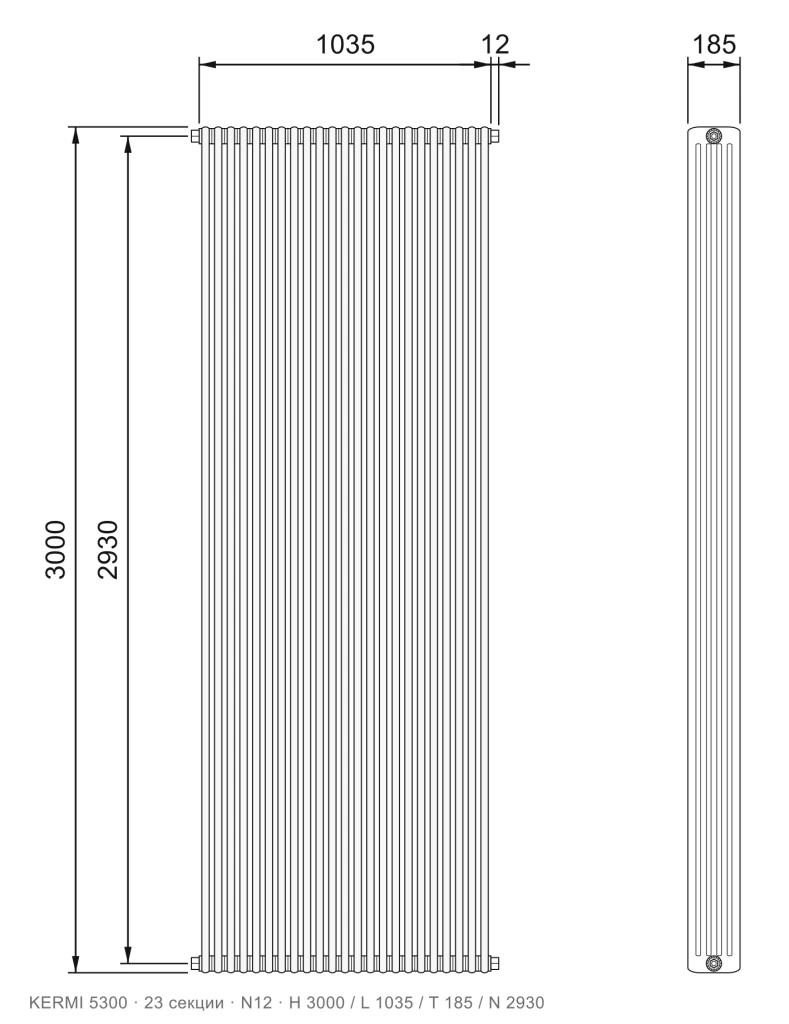

Габаритный чертёж трубчатого радиатора KERMI 5300, 23 секции, подключение N12, размеры 3000×1035×185 мм — **23 секции** L 1035мм

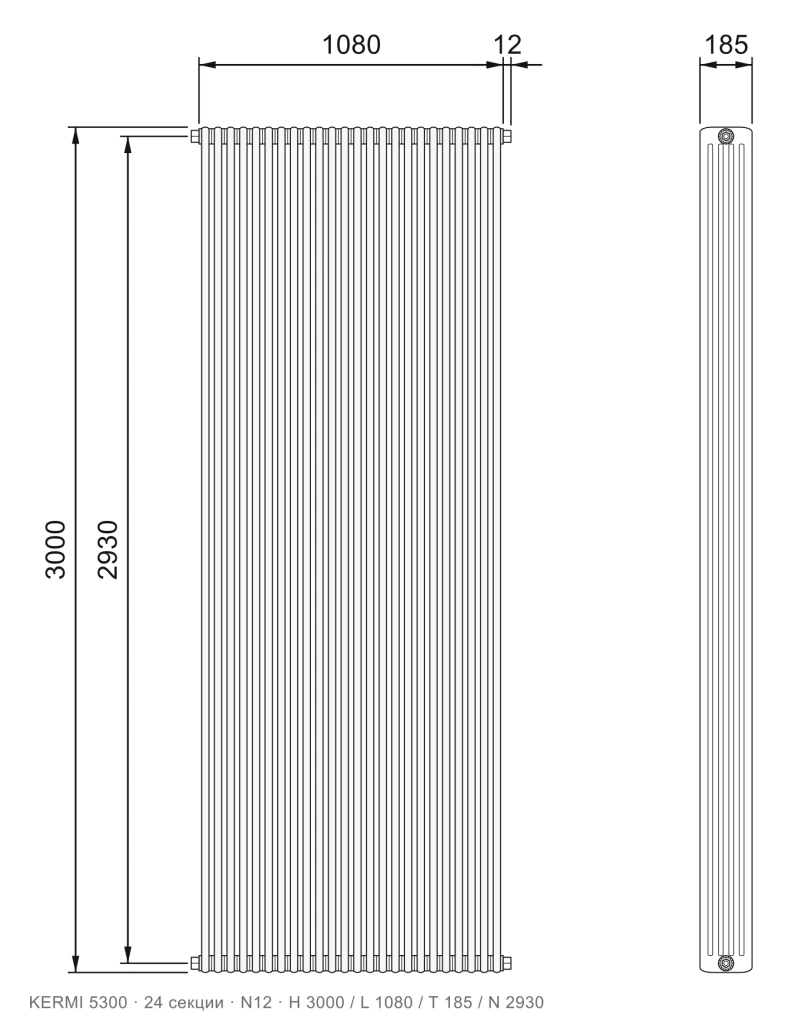

Габаритный чертёж трубчатого радиатора KERMI 5300, 24 секции, подключение N12, размеры 3000×1080×185 мм — **24 секции** L 1080мм

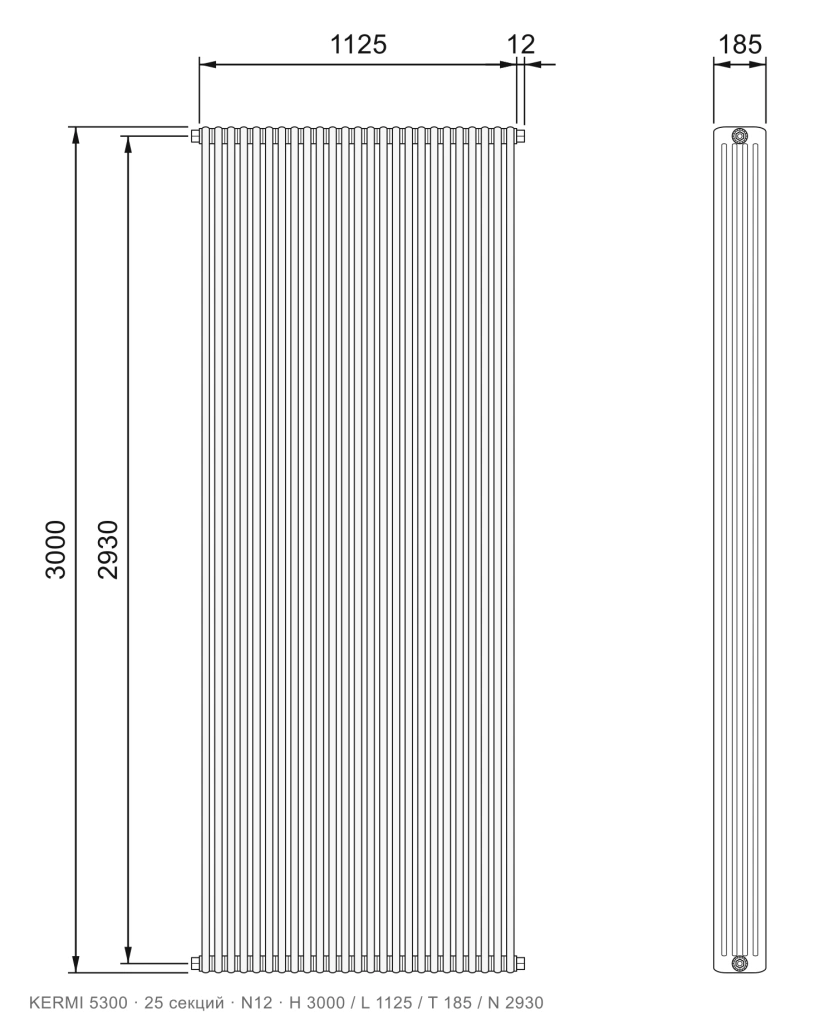

Габаритный чертёж трубчатого радиатора KERMI 5300, 25 секций, подключение N12, размеры 3000×1125×185 мм — **25 секций** L 1125мм

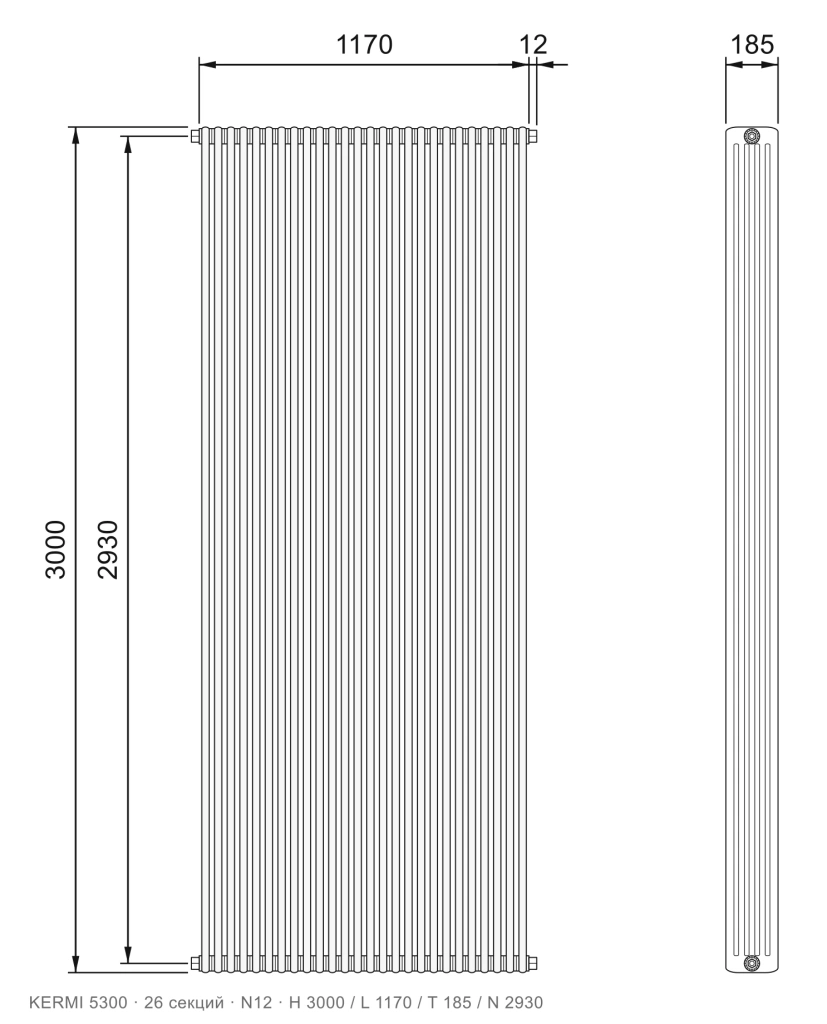

Габаритный чертёж трубчатого радиатора KERMI 5300, 26 секций, подключение N12, размеры 3000×1170×185 мм — **26 секций** L 1170мм

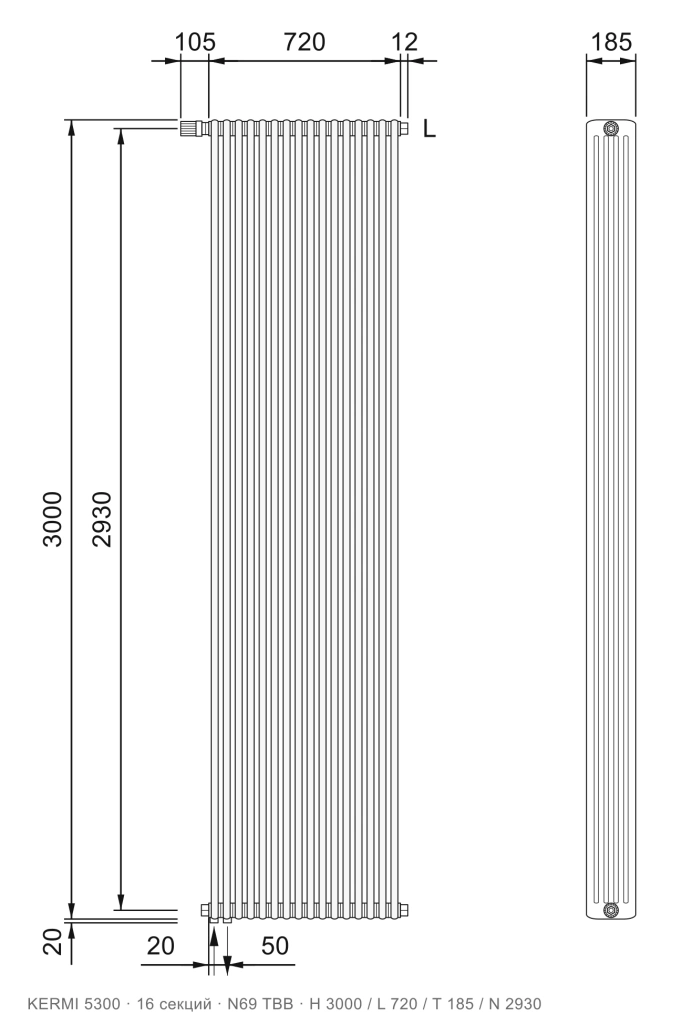

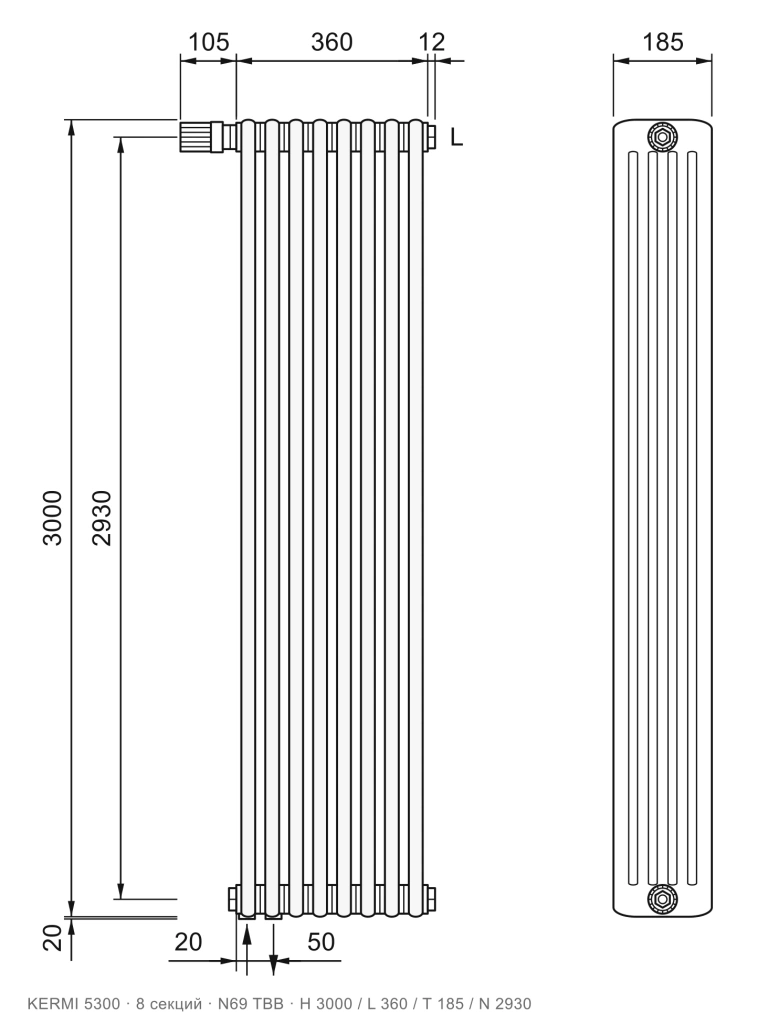

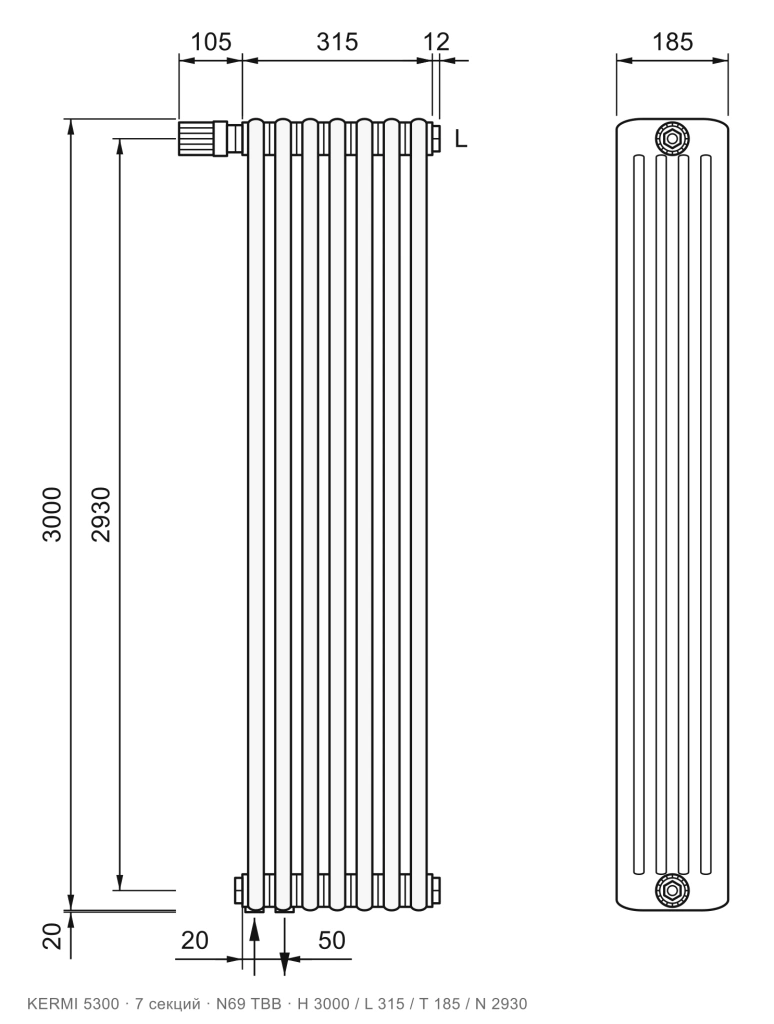

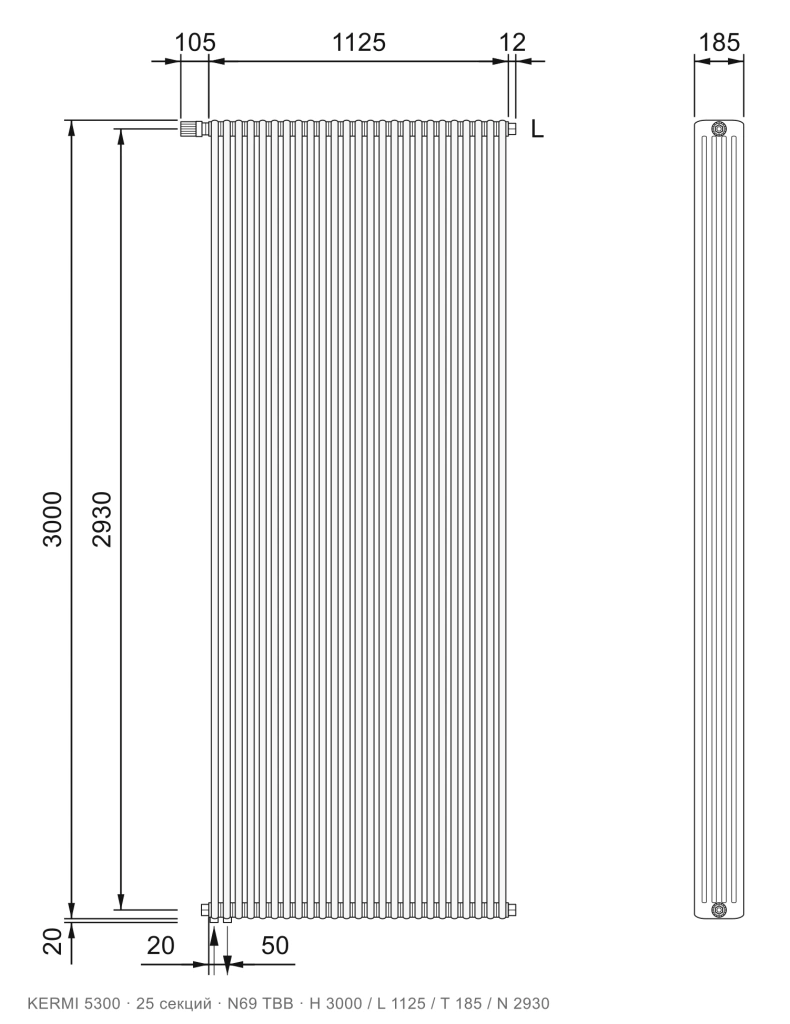

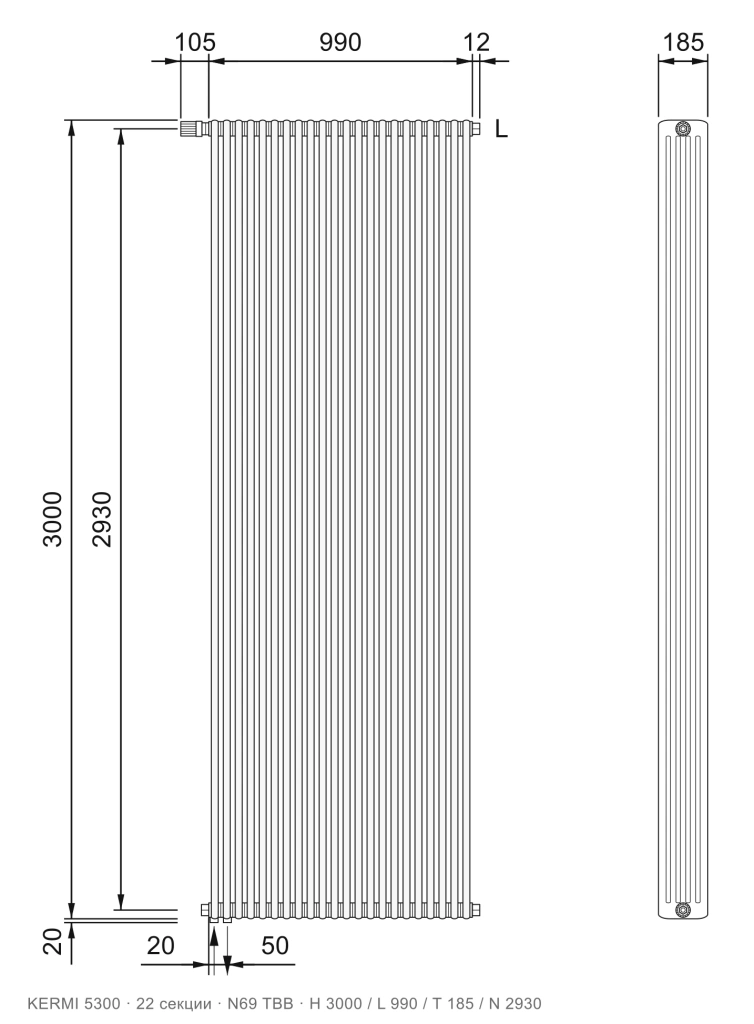

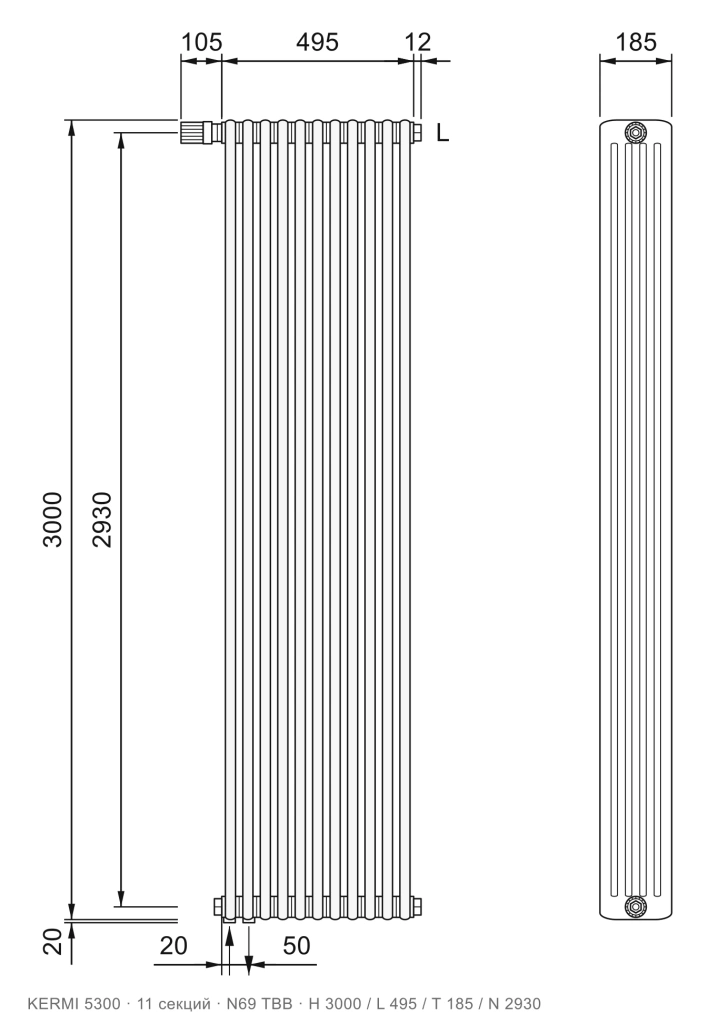

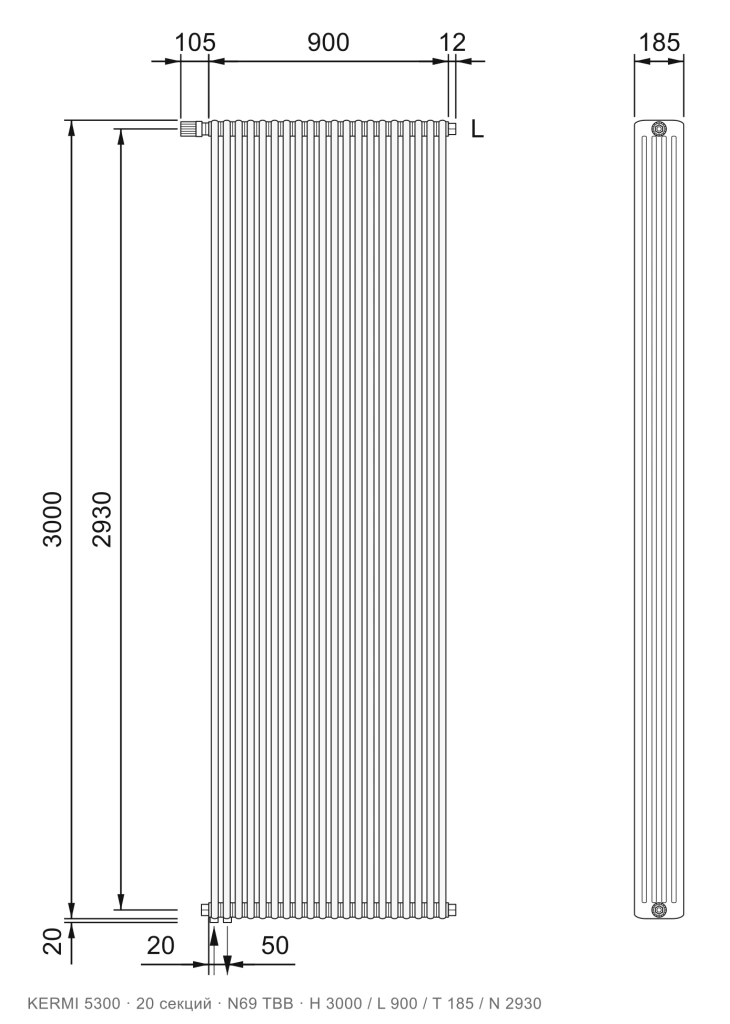

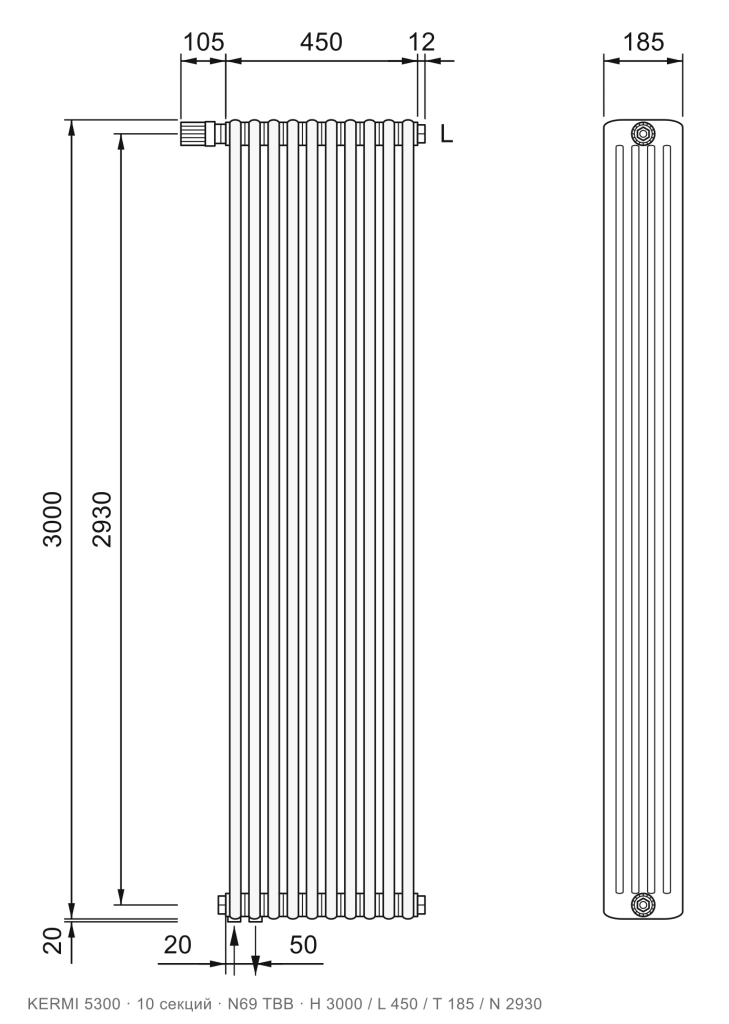

Нижнее подключение №69 ТВВ 23

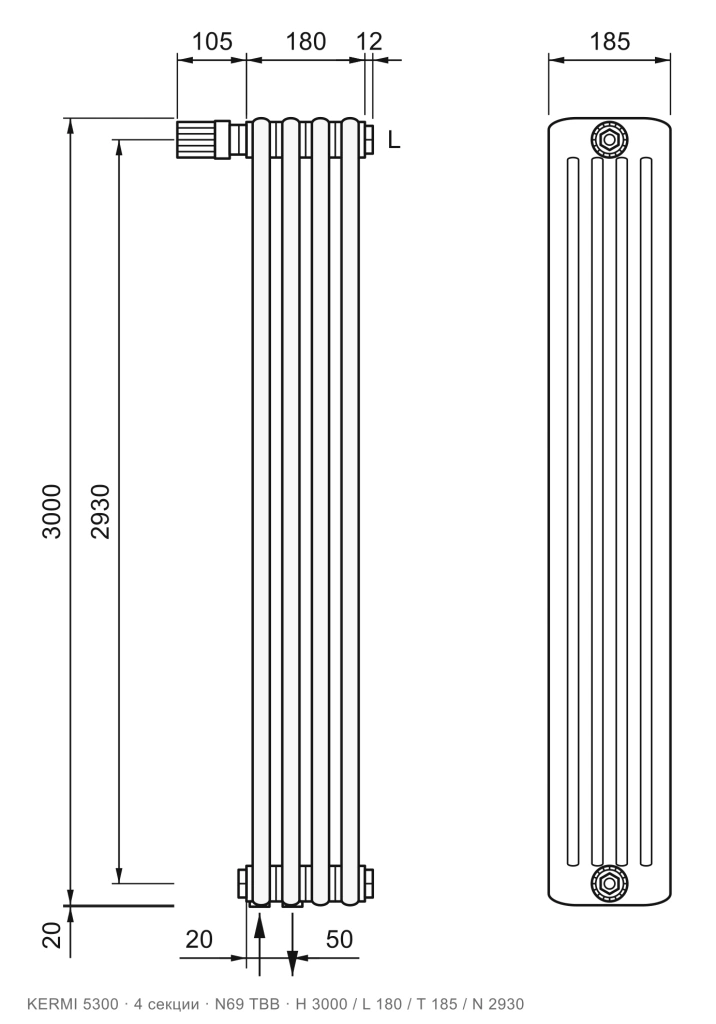

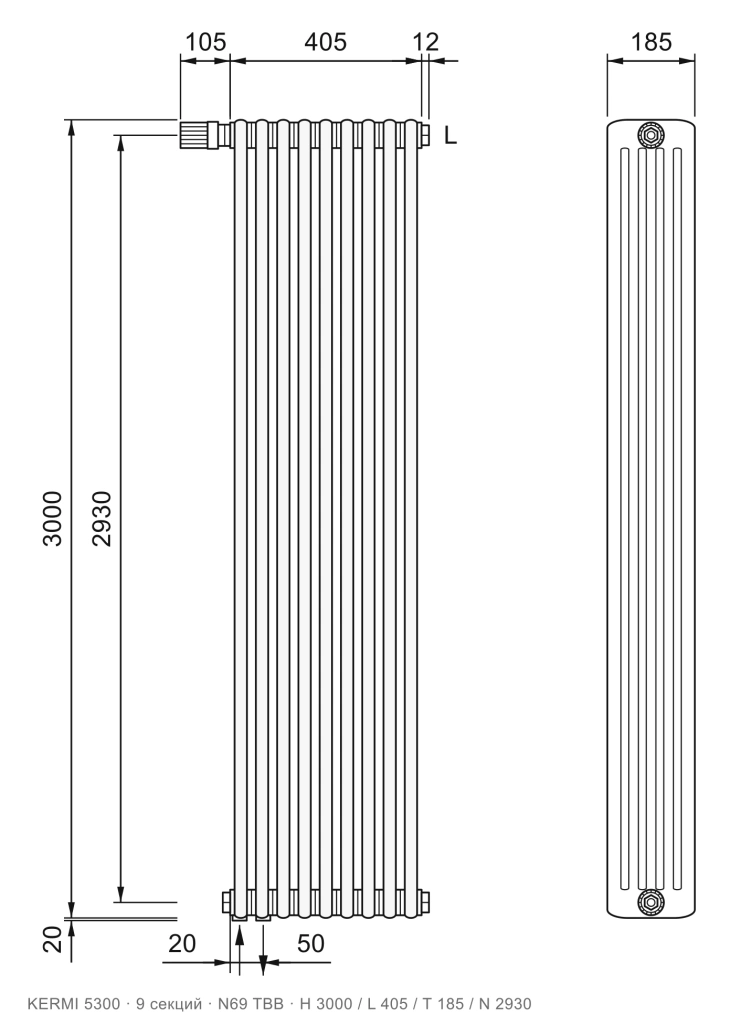

Габаритный чертёж трубчатого радиатора KERMI 5300, 4 секции, подключение N69 ТВВ, размеры 3000×180×185 мм — **4 секции** L 180мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 5 секций, подключение N69 ТВВ, размеры 3000×225×185 мм — **5 секций** L 225мм

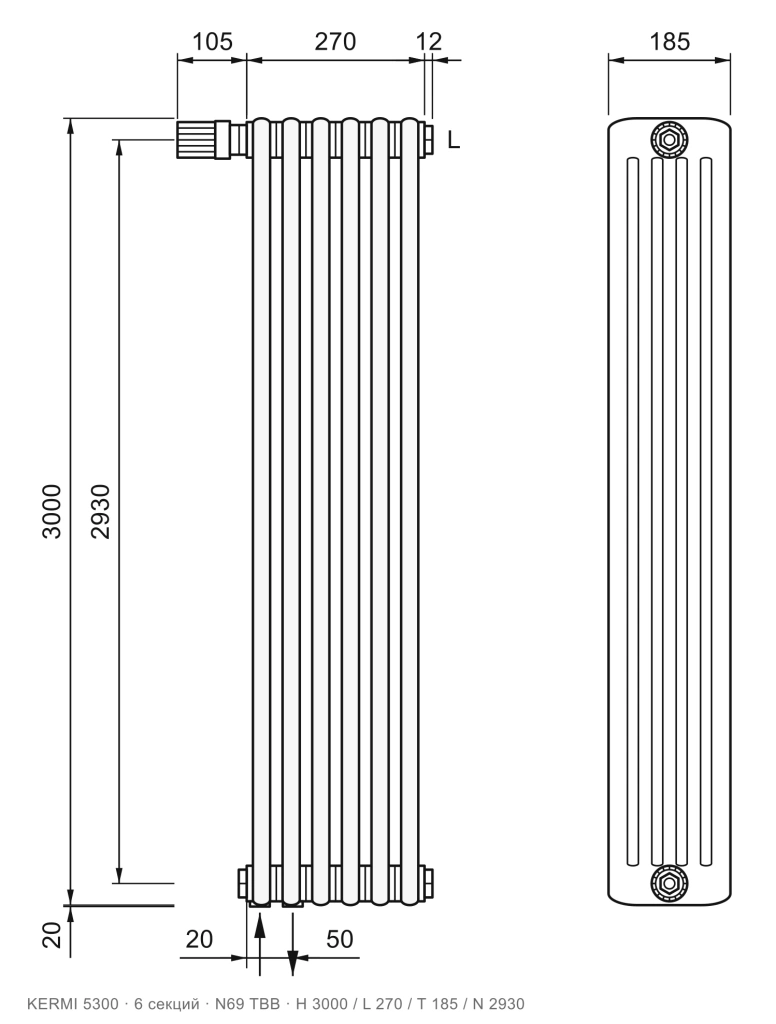

Габаритный чертёж трубчатого радиатора KERMI 5300, 6 секций, подключение N69 ТВВ, размеры 3000×270×185 мм — **6 секций** L 270мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 7 секций, подключение N69 ТВВ, размеры 3000×315×185 мм — **7 секций** L 315мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 8 секций, подключение N69 ТВВ, размеры 3000×360×185 мм — **8 секций** L 360мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 9 секций, подключение N69 ТВВ, размеры 3000×405×185 мм — **9 секций** L 405мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 10 секций, подключение N69 ТВВ, размеры 3000×450×185 мм — **10 секций** L 450мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 11 секций, подключение N69 ТВВ, размеры 3000×495×185 мм — **11 секций** L 495мм

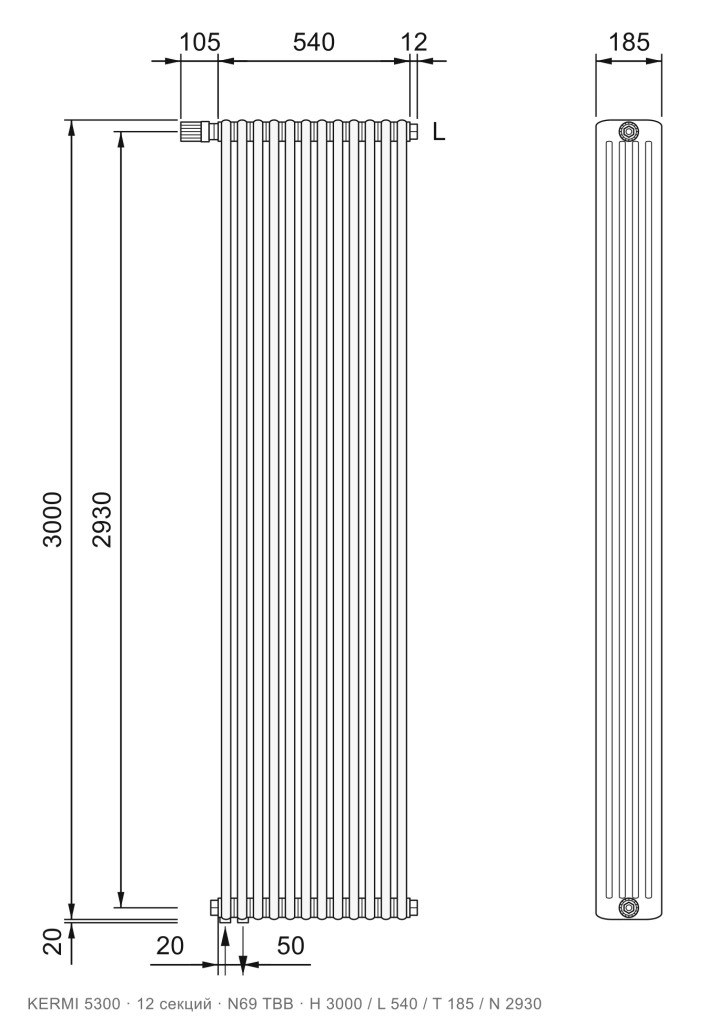

Габаритный чертёж трубчатого радиатора KERMI 5300, 12 секций, подключение N69 ТВВ, размеры 3000×540×185 мм — **12 секций** L 540мм

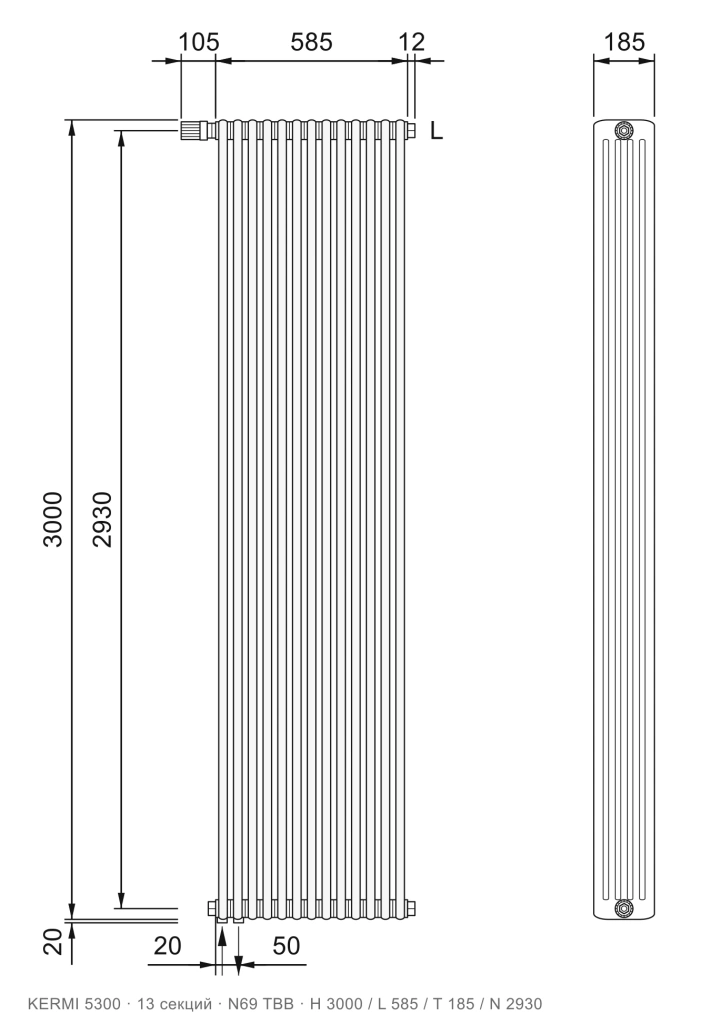

Габаритный чертёж трубчатого радиатора KERMI 5300, 13 секций, подключение N69 ТВВ, размеры 3000×585×185 мм — **13 секций** L 585мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 14 секций, подключение N69 ТВВ, размеры 3000×630×185 мм — **14 секций** L 630мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 15 секций, подключение N69 ТВВ, размеры 3000×675×185 мм — **15 секций** L 675мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 16 секций, подключение N69 ТВВ, размеры 3000×720×185 мм — **16 секций** L 720мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 17 секций, подключение N69 ТВВ, размеры 3000×765×185 мм — **17 секций** L 765мм

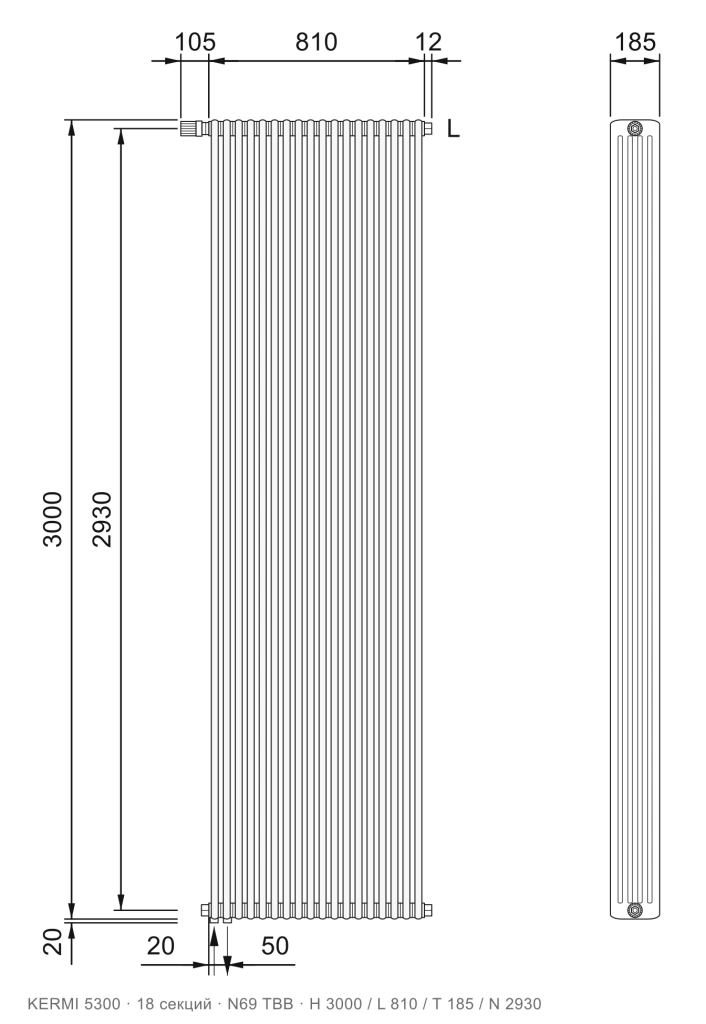

Габаритный чертёж трубчатого радиатора KERMI 5300, 18 секций, подключение N69 ТВВ, размеры 3000×810×185 мм — **18 секций** L 810мм

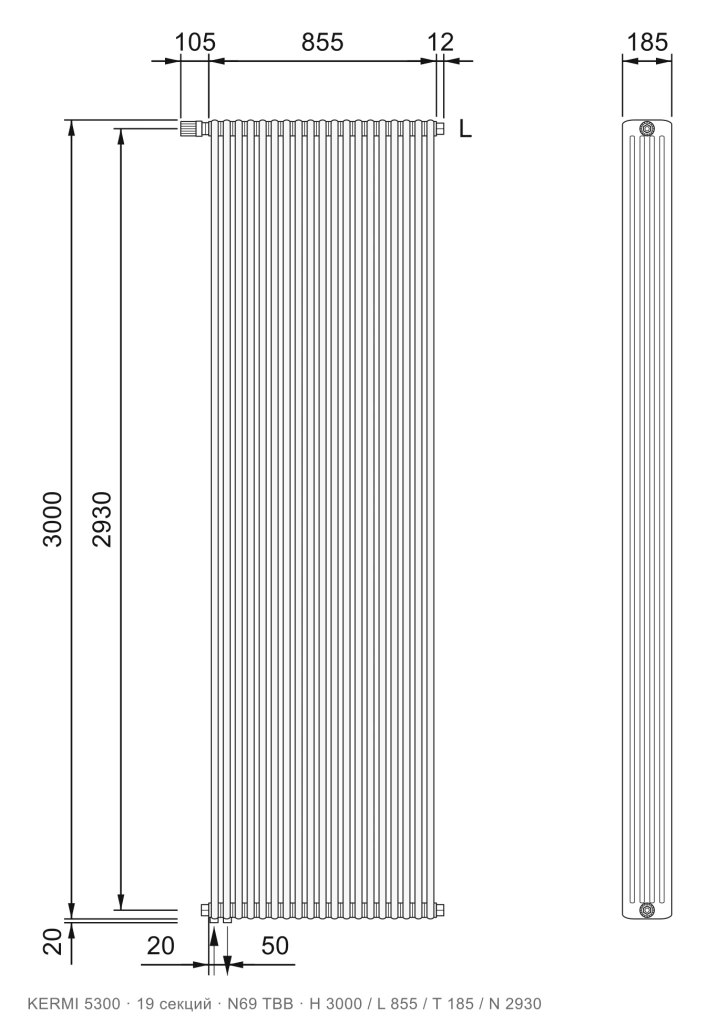

Габаритный чертёж трубчатого радиатора KERMI 5300, 19 секций, подключение N69 ТВВ, размеры 3000×855×185 мм — **19 секций** L 855мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 20 секций, подключение N69 ТВВ, размеры 3000×900×185 мм — **20 секций** L 900мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 21 секция, подключение N69 ТВВ, размеры 3000×945×185 мм — **21 секция** L 945мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 22 секции, подключение N69 ТВВ, размеры 3000×990×185 мм — **22 секции** L 990мм

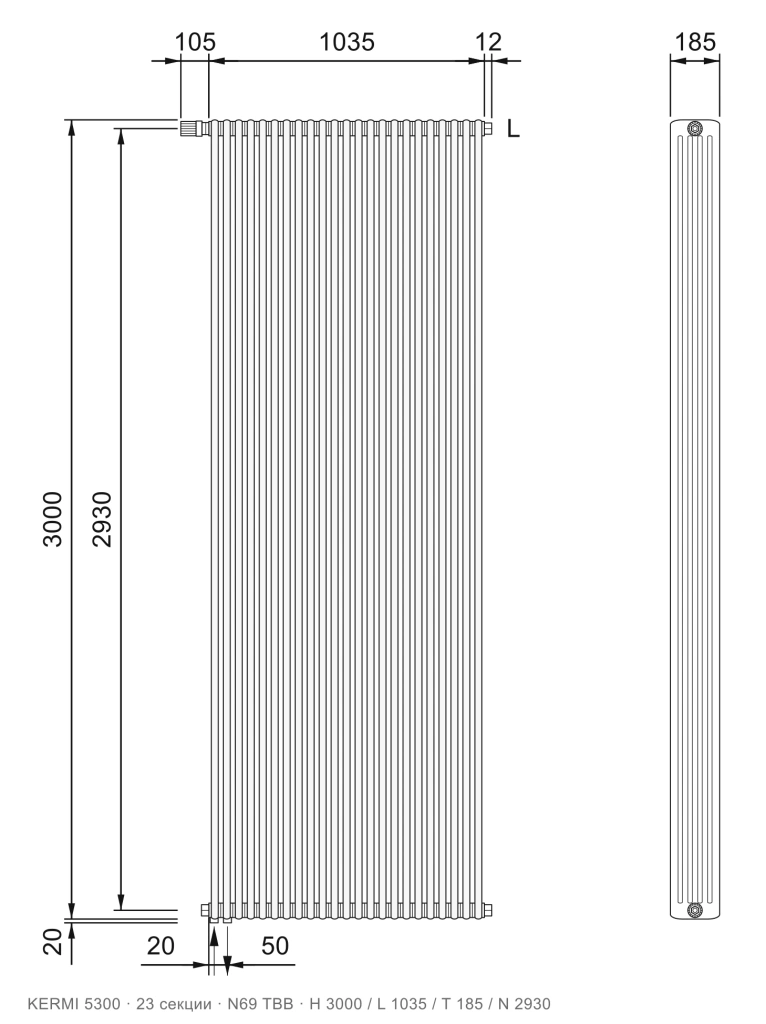

Габаритный чертёж трубчатого радиатора KERMI 5300, 23 секции, подключение N69 ТВВ, размеры 3000×1035×185 мм — **23 секции** L 1035мм

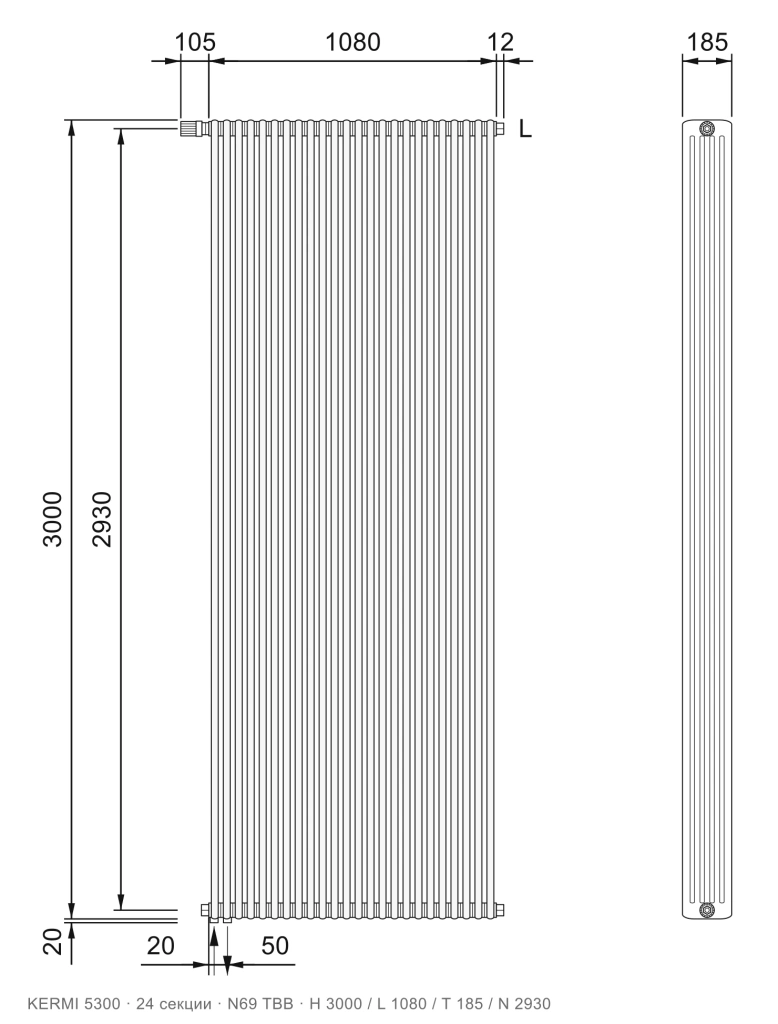

Габаритный чертёж трубчатого радиатора KERMI 5300, 24 секции, подключение N69 ТВВ, размеры 3000×1080×185 мм — **24 секции** L 1080мм

Габаритный чертёж трубчатого радиатора KERMI 5300, 25 секций, подключение N69 ТВВ, размеры 3000×1125×185 мм — **25 секций** L 1125мм

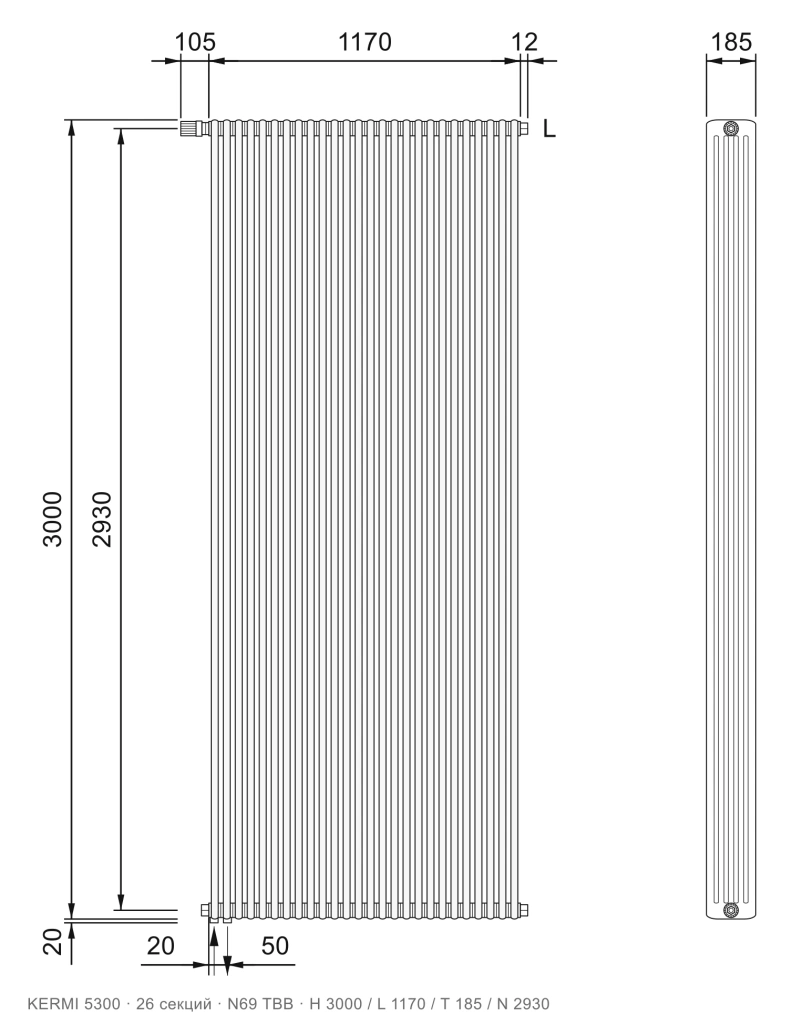

Габаритный чертёж трубчатого радиатора KERMI 5300, 26 секций, подключение N69 ТВВ, размеры 3000×1170×185 мм — **26 секций** L 1170мм
